Type de produit	Commutateur réseau 16 ports 10/100 Mbps
Marque	Tenda
Modèle	S16
Dimensions (L x l x H)	218 mm x 135 mm x 41,6 mm
Poids	Environ 0,5 kg
Alimentation	Adaptateur secteur DC 9V, 0,6 A
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Nombre de ports	16 ports RJ45 10/100 Mbps auto-négociation (Auto MDI/MDI-X)
Capacité de commutation	3,2 Gbps
Table d'adresses MAC	4K entrées
Mode de transfert	Store-and-forward avec contrôle de flux
Débit par port	Jusqu'à 200 Mbps en duplex intégral
Indicateurs LED	1 LED d'alimentation, 16 LED LINK/ACT (un par port)
Matériau du boîtier	Plastique ignifuge (94V0)
Dissipation thermique	Ventilation latérale et inférieure pour une dissipation optimale
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Contenu de l'emballage	Commutateur S16, adaptateur secteur DC 9V 0,6A, manuel d'utilisation
Certifications	FCC, CE, RoHS, WEEE
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides ou aérosols.
Pieces détachées et réparabilité	Adaptateur secteur disponible séparément. Aucune pièce réparable par l'utilisateur.
Informations générales	Conçu pour une installation de bureau ou sur une surface plane. Ne nécessite pas de configuration.

FOIRE AUX QUESTIONS - S16 Tenda

Comment connecter le commutateur Tenda S16 à mon routeur ?

Utilisez un câble Ethernet standard pour relier un port du routeur à l'un des 16 ports du commutateur. Le commutateur détecte automatiquement le type de câble (Auto MDI/MDI-X).

Combien d'appareils puis-je connecter à ce commutateur ?

Vous pouvez connecter jusqu'à 15 appareils supplémentaires (ordinateurs, imprimantes, NAS, etc.) en utilisant les ports restants après la connexion au routeur.

Que signifient les LED sur le commutateur ?

La LED POWER s'allume lorsque l'alimentation est branchée. Les LED 1 à 16 (LINK/ACT) s'allument en vert pour indiquer une connexion active et clignotent lors du trafic réseau.

Ce commutateur est-il compatible avec les câbles croisés ?

Oui, chaque port supporte la fonction Auto MDI/MDI-X, ce qui élimine le besoin de câbles croisés. Vous pouvez utiliser n'importe quel câble Ethernet standard (droit ou croisé).

Quel est le débit maximal par port ?

Chaque port fonctionne à 10/100 Mbps, avec un débit maximal de 200 Mbps en full duplex (100 Mbps dans chaque sens simultanément).

Le commutateur nécessite-t-il une configuration logicielle ?

Non, le commutateur est plug-and-play. Aucune configuration n'est nécessaire : il apprend automatiquement les adresses MAC et gère le trafic.

Puis-je utiliser ce commutateur pour connecter des caméras IP ?

Oui, les caméras IP Ethernet se connectent directement aux ports du commutateur. Assurez-vous que le débit de la caméra ne dépasse pas 100 Mbps.

Où placer le commutateur pour une meilleure dissipation thermique ?

Placez-le sur une surface plane et dure, en veillant à ne pas obstruer les fentes de ventilation latérales et inférieures. Évitez les endroits confinés ou à proximité de sources de chaleur.

Que faire si un voyant de port ne s'allume pas ?

Vérifiez que le câble Ethernet est bien branché des deux côtés. Testez avec un autre câble ou un autre port. Si le problème persiste, le périphérique connecté ou le port peut être défectueux.

Ce commutateur peut-il être monté au mur ?

Non, le boîtier est conçu pour une installation de bureau uniquement. Il n'inclut pas de supports de fixation murale.

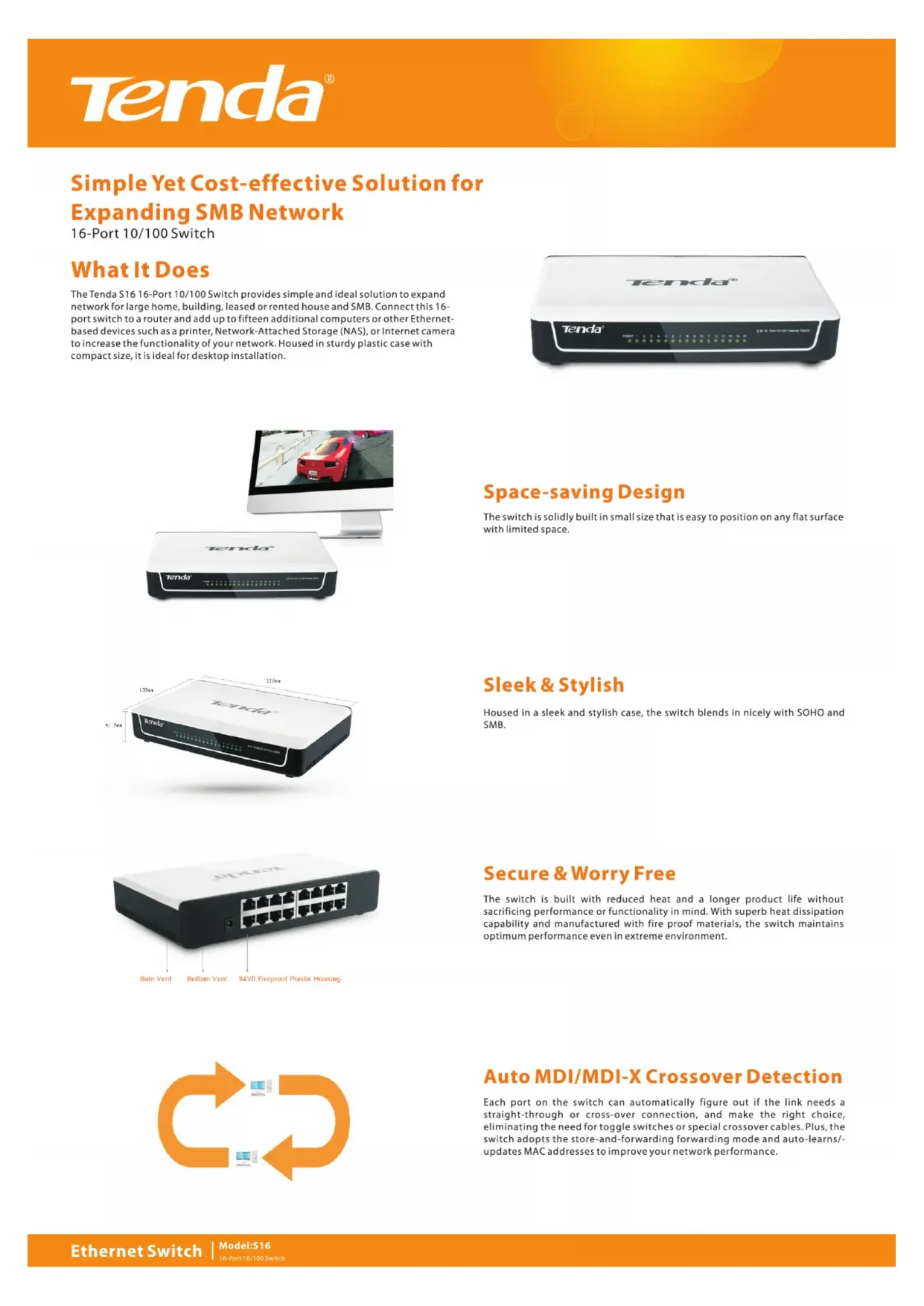

MODE D'EMPLOI S16 Tenda

Simple Yet Cost-effective Solution for Expanding SMB Network

16-Port 10/100 Switch

What It Does

The Tenda S16 16-Port 10/100 Switch provides simple and ideal solution to expand network for large home, building, leased or rented house and SMB. Connect this 16-port switch to a router and add up to fifteen additional computers or other Ethernet-based devices such as a printer, Network-Attached Storage (NAS), or Internet camera to increase the functionality of your network. Housed in sturdy plastic case with compact size, it is ideal for desktop installation.

White Tenda® electronic device with a monitor displaying a red sports car image, no visible text or symbols on the device body.

Space-saving Design

The switch is solidly built in small size that is easy to position on any flat surface with limited space.

Sleek & Stylish

Housed in a sleek and stylish case, the switch blends in nicely with SOHO and SMB.

Secure & Worry Free

The switch is built with reduced heat and a longer product life without sacrificing performance or functionality in mind. With superb heat dissipation capability and manufactured with fire proof materials, the switch maintains optimum performance even in extreme environment.

Auto MDI/MDI-X Crossover Detection

Each port on the switch can automatically figure out if the link needs a straight-through or cross-over connection, and make the right choice, eliminating the need for toggle switches or special crossover cables. Plus, the switch adopts the store-and-forwarding forwarding mode and auto-learns/-updates MAC addresses to improve your network performance.

Main Features

• 16 Autosensing 10/100Mbps switched ports with auto MDI/MDI-X crossover detection
• Up to 200Mbps full duplex bandwidth on each port
• Compact size fits into any environment
• Address Learning and Aging, and Data Flow Control for enhanced transmission

Specification

Hardware Features
Standards IEEE 802.3,	IEEE 802.3u, IEEE 802.3x
Port 16*10/100M auto-negotiation RJ45 ports (Auto MDI/MDIX)
Transmission Media	10Base-T: Cat. 3 UTP or better
	100Base-TX: Cat.5 UTP
	1000Base-T: Cat.5e UTP
Access Control CDMA/CD
Forwarding Speed	10Mbps : 14880pps
	100Mbps : 148800pps
Switching Capacity 3.2Gbps
MAC Address Table 4K
LED 16* 10/100 (LINK/ACT), 1* Power
Dimensions 218mm x	135mm x 41.6mm ( L x W x H )
Others
Package Contents	S16
	Power Adapter: DC 9V 0.6A
	User Manual
Environmental Specifications	Operating Temperature: 0°C ~ 40°C;
	Storage Temperature: -40°C ~ 70°C;
	Operating Humidity: 10% ~ 90%RH non-condensing
	Storage Humidity: 5% ~ 90%RH non-condensing
Related Products L9939D, TEL9901G TEH160SK
Certification FCC, CE,	RoHS, WEEE

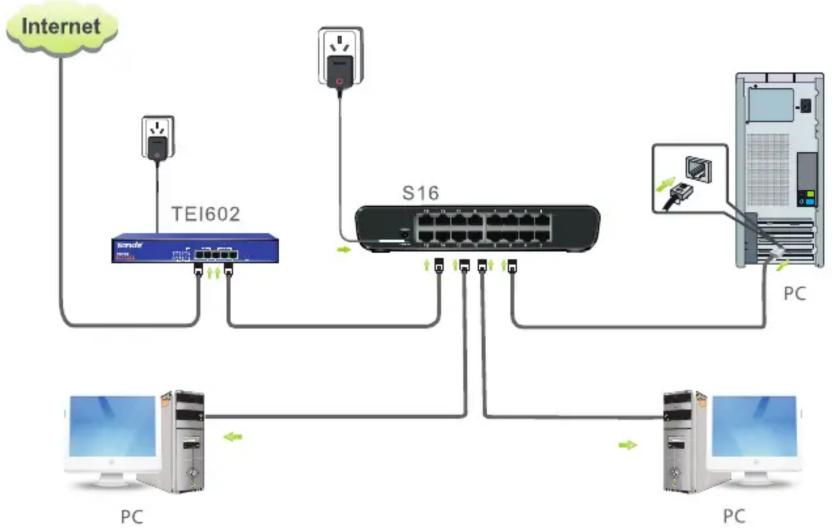

Applications

