SG108 - Commutateur Tenda - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch)
Marque	Tenda
Modèle	SG108
Nombre de ports	8 ports Ethernet 10/100/1000 Mbps
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Alimentation	5 V DC, 0.6 A (adaptateur inclus)
Consommation électrique	≤ 3.5 W
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Dimensions (L x P x H)	158 x 100 x 26 mm
Poids	Environ 350 g
Type de connecteur	RJ45
Type de câble	UTP Cat5e ou supérieur
Mode de transfert	Half-duplex / Full-duplex
Capacité de commutation	16 Gbps
Table d'adresses MAC	4K entrées
Fonctions principales	Commutation store-and-forward, contrôle de flux IEEE 802.3x
Installation	Plug-and-play, aucune configuration requise
Sécurité	Conforme CE, FCC, RoHS
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas obstruer les ouvertures de ventilation
Accessoires fournis	Adaptateur secteur, guide d'installation rapide
Garantie	2 ans
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur ; confier toute réparation à un professionnel qualifié

FOIRE AUX QUESTIONS - SG108 Tenda

Comment brancher le commutateur Tenda SG108 ?

Branchez l'adaptateur secteur à l'appareil puis à une prise de courant. Connectez vos appareils (routeur, PC, etc.) aux ports RJ45 à l'aide de câbles Ethernet. Le commutateur fonctionne immédiatement sans configuration.

Que signifie le voyant vert allumé sur le SG108 ?

Le voyant vert allumé indique que l'alimentation est correctement fournie. Si le voyant est éteint, vérifiez que l'adaptateur secteur est branché et fonctionne.

Comment résoudre un problème de connexion réseau ?

Vérifiez d'abord que les voyants de liaison/activité sont allumés sur les ports concernés. Testez avec un autre câble Ethernet, redémarrez le commutateur et vos appareils. Assurez-vous que les pilotes réseau sont à jour.

Puis-je connecter ce switch à un routeur ?

Oui, connectez un câble Ethernet de l'un des ports LAN du routeur à n'importe quel port du switch. Le switch étend alors le réseau à tous ses ports.

Le commutateur nécessite-t-il une configuration ?

Non, le Tenda SG108 est un commutateur non géré. Il fonctionne en plug-and-play : branchez les câbles et il fonctionne immédiatement.

Quelle est la consommation électrique du SG108 ?

La consommation électrique maximale est inférieure à 3,5 watts. Il est alimenté par un adaptateur secteur 5 V DC / 0,6 A.

Quels câbles utiliser avec le SG108 ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour des performances optimales en gigabit. Les câbles standards RJ45 conviennent.

Comment installer physiquement le switch ?

Placez le commutateur sur une surface plane et stable, à l'abri de l'humidité et de la chaleur. Ne bloquez pas les ouvertures de ventilation sur les côtés.

Que faire si le switch ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur le commutateur et sur une prise fonctionnelle. Testez avec une autre prise. Si le problème persiste, contactez le support Tenda.

Ce switch supporte-t-il le PoE (Power over Ethernet) ?

Non, le Tenda SG108 n'est pas compatible PoE. Chaque appareil doit être alimenté séparément par son propre adaptateur.

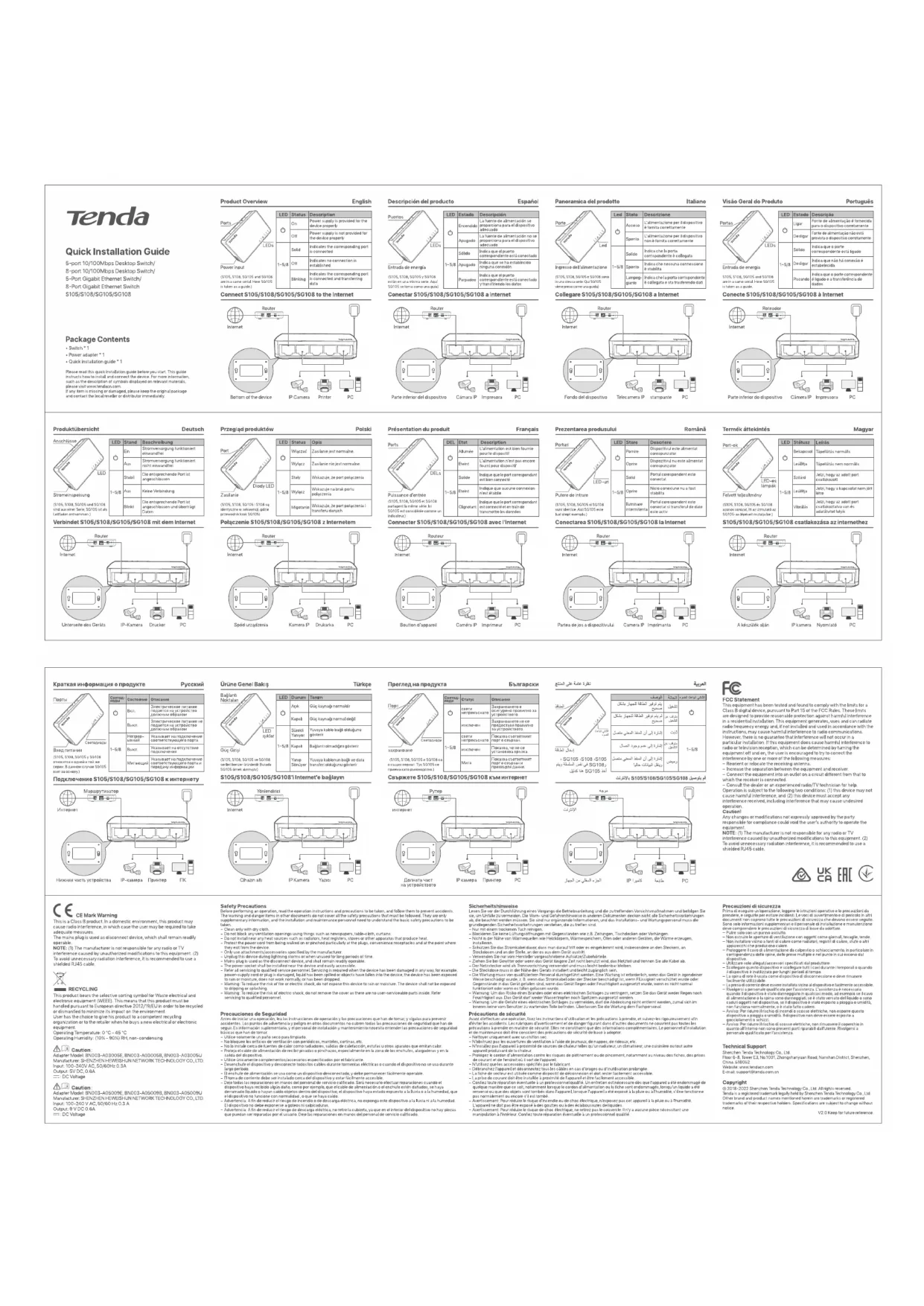

MODE D'EMPLOI SG108 Tenda

Conecte S105/S108/SG105/SG108 à Internet

Présentation du produit
Français

	DEL	Etat	Description
Ports	1-5/8	Alumée	L'alimentation est bien fournie pour le dispositif
		Eleint	L'alimentation n'est pas encore fourni pour dispositif
Puissance d'entrée(S105, S108, S9105 et S9108 partagent le même série. lui S9105 est considérée comme un 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Connector S105/S108/SG105/SG108 avec l'Internet

Précautions de sécurité

Avant d'effectuer une opération, lisez les instructions d'utilisation et les précautions à prendre, et suivez-les rigoureusement afin débitre les accidents. Les subsirues dérivativement et de dispréfimme dans diutres documents ne averse pas toutes les

d'eviter les accidents. Les rubriques d'aventissement et de danger rigurant dans d'autres documents ne couvrent pas toutes les précautions à prendre en matière de sécurité. Elles ne constituent que des informations complémentaires. Le personnel d'installation

et de maintenance doit être conscient des précautions de sécurité de base à adopter.

- Nettoyer uniquement avec un chiffon séci. - N'obstruez pas les ouvertures de ventilation

- N'installez pas l'appareil à proximité de sources de chaleur telles qu'un radiateur, un climatiseur, une cuisinière ou tout autre

appareil produisant de la chaleur

- Protegez le cordon d' alimentation contre les risques de pietinement ou de pincement, notamment au niveau des fiches, des prises de courant et de l'orduit où il soit de l'apprent.

- N'utilisez que les accessoires spécifiés par le fabricant.

- Débranchez l'appareil et déconnectez tous les câbles en cas d'orages ou d'inutilisation prolongée.

- La fiche de secteur est utilisée comme dispositif de déconnexion et doit rester facilement accessible. - La prise de courant doit être installée à proximité de l'annueil et être facilement accessible.

- La prise de courant doit être instante à proximité de l'apparaient et être facilement accessible. - Confiez toute réparation éventuelle à un professionnel qualifié. Un entretien est nécessaire

Gérrez leuré réparation revénisse à un prévisionnel quantité. En effetuèrent est nécessaire des que l'apparaient une endommagée de quelque manière que ce soit, notamment lorsque le cordon d'alimentation ou la fiche sont endommagés, lorsqu'un liquide a été

renversé ou que des objets sont tombés dans l'appareil, lorsque l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonction pas remeignement ou lesons s'il est terhié.

- Avertissement: Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité

L'appareil ne doit pas être exposé à des gouttes ou à des éclaboussures de liquides.

- Avertissement: Pour réduire le risque de choc électrique, ne retirez pas le couvercle. Il n'y a aucune pièce nécessitant une manipulation à l'intérieur. Confizant toute résparation (éventuelle) à un professionnel qualifié

Transportation à l'interieur. Connez toute réparation eventuelle a un professionnel net quaine
