MODE D'EMPLOI GTBC01 QUIGG

Programmateur d'arrosage électronique

■ Commande
Garantie

CE

S24/10

GT-BC-01

Aperçu du programmateur d'arrosage 6

Mise en service 9

Raccordement du programmateur d'arrosage à un robinet d'eau ..... 11

Utilisation du programmateur d'arrosage 12

• Généralités 12
• Démarrage immédiat de l'arrosage 13
• Réglage des heures d'arrosage 13
• Mise à l'arrêt du programmateur d'arrosage 15

Trucs et astuces pour l'arrosage 16

Autres 16
Maintenance et entretien 17
Spécifications techniques 19
Dépannage 20
Déclaration de conformité 21
Mise au rebut 21
Conditions de la Garantie 22
Carte de Garantie 23

2

Lisez attentivement les informations suivantes et conservez ce mode d'emploi pour que vous puissiez le consulter encore plus tard. Transmettez le mode d'emploi avec l'appareil si vous le laissez à quelqu'un d'autre.

Utilisation conforme

• Le programmateur d'arrosage permet de temporiser l'arrosage des plantes et pelouses.
• Ce produit est destiné à une utilisation privée dans un jardin privatif et ne peut être utilisé qu'à l'extérieur.
• Le programmateur d'arrosage ne peut pas être utilisé à des fins professionnelles, par exemple dans les établissements horticoles, les pépinières, les exploitations horticoles, etc.
• La température de l'eau ne doit pas dépasser 40°C ; seule de l'eau douce et claire peut être utilisée pour l'arrosage.
• Vous avez besoin d'un raccord pour tuyau 5/8" pour raccorder un tuyau d'arrosage. Ceux-ci sont vendus dans les commerces spécialisés.

Risques pour les enfants

• L'ingestion de piles peut entraîner la mort. Gardez par conséquent les piles et articles hors de la portée des petits enfants. En cas d'ingestion d'une pile, consultez immédiatement un médecin.
• Gardez le matériel d'emballage hors de la portée des enfants. Il existe un risque d'étouffement en cas d'ingestion.

3

Risques de blessures

• Les piles ne doivent pas être rechargées, réactivées au moyen de tout autre élément, démontées, jetées au feu ou court-circuitées.
• Evitez tout contact avec la peau, les yeux et les muqueuses. En cas de contact avec l'acide de la pile, rincez abondamment la zone concernée à l'eau claire et consultez immédiatement un médecin.

Attention - Dégâts matériels

• Le programmateur d'arrosage est traversé par l'eau, mais ne doit en aucun cas être immergé dans de l'eau ou tout autre liquide.
• La pression maximale d'eau ne doit pas dépasser 6,9 bars ; le débit maximal est de 37 litres/minute.
• Le programmateur d'irrigation ne peut être monté qu'à la verticale ; l'adaptateur pour le raccord du tuyau d'arrosage doit être orienté vers le bas. Dans le cas contraire, de l'eau pourrait pénétrer dans le compartiment à piles.
• Ne tirez jamais sur le tuyau lorsque celui-ci est raccordé au programmateur d'arrosage et évitez d'exercer toute contrainte de traction sur celui-ci.
• Retirez les piles de l'appareil lorsque celles-ci sont usées ou lorsque vous n'utilisez plus l'appareil. Vous éviterez ainsi tout dégât pouvant résulter de fuites.
• Protégez l'appareil contre les contraintes mécaniques, chocs et rayons directs du soleil. Le boîtier peut se décolorer.

4

• Le programmateur d'arrosage n'est pas protégé contre le gel. En cas de gel, l'appareil doit être dévissé et rangé à l'abri du gel. Cf. page 19.
• Ne soumettez jamais les piles à des conditions extrêmes en rangeant celles-ci, par exemple, sur des radiateurs. Risques accrues de fuites !
• Un filtre est placé dans le raccord d'eau 1" du programmateur d'arrosage. Des saletés peuvent endommager l'appareil en cas d'utilisation sans filtre.
• Remplacez toujours toutes les piles. N'utilisez jamais de piles de marques, capacités ou types différents. Lors de la mise en place des piles, respectez la polarité (+/-). Une mauvaise mise en place des piles peut endommager l'appareil.
• Si nécessaire, nettoyez les contacts des piles et de l'appareil avant la mise en place.
• Ne modifiez jamais l'appareil. Seul un atelier spécialisé est autorisé à procéder aux travaux de réparation ; respectez les conditions de garantie.
• N'utilisez en aucun cas de produits de nettoyage ou autres éléments durs, griffant ou abrasifs pour nettoyer le programmateur d'arrosage. Ceux-ci pourraient rayer les surfaces.
• Lors de la première utilisation du programmateur d'arrosage, vérifiez si l'appareil fonctionne aux moments programmés par vos soins. Vérifiez également si les raccords du robinet d'eau et du tuyau d'arrosage sont étanches.
• Utilisez exclusivement des tuyaux d'arrosage en usage dans le commerce. Le tuyau d'arrosage utilisé doit être en parfait état.

5

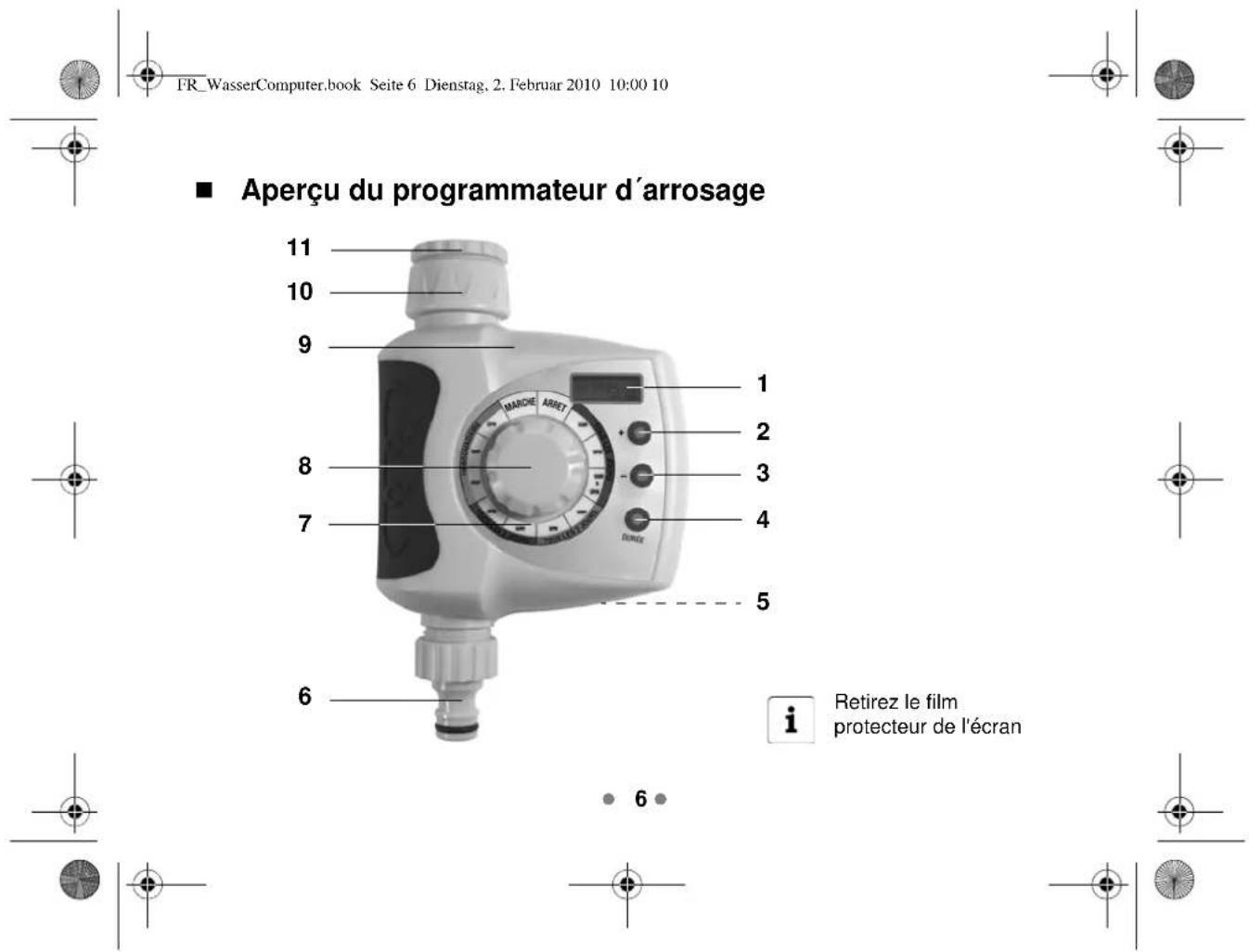

FR_WasserComputer.book Seite 6 Dienstag, 2. Februar 2010 10:00 10 ■ Aperçu du programmateur d'arrosage 11 10 9 1 2 8 3 7 4 5 6 i Retirez le film protecteur de l'écran 6

Pièces et éléments de commande

1 Ecran : affiche l'heure et l'heure d'arrosage (cf page 8)

2 Touche + : augmenter l'heure et l'heure d'arrosage

3 Touche – : l'heure et l'heure d'arrosage

4 Touche DURÉE: régler l'heure d'arrosage

5 Compartiment à piles (face arrière)

6 Adaptateur pour tuyau d'arrosage

7 Echelle des heures d'arrosage

8 Bouton rotatif pour le réglage des jours d'arrosage

9 Boîtier

10 Raccord d'eau pour robinet à filet 1"

11 Raccord d'eau pour robinet à filet 3/4" (adaptateur)

Contenu de la livraison :

• Programmateur d'arrosage
- Notice d'utilisation et garantie

7

12:15 AM RUN TIME 0 1:30 Durée d'arrosage réglée

Indicateur de remplacement des pile

Symbole de la durée d'arrosage

8

Mise en service Mise en place des piles

1. Placez le bouton rotatif sur ARRET.
2. Desserrez les deux vis du couvercle du compartiment à piles au moyen d'un tournevis cruciforme. Retirez le couvercle.
3. Placez deux piles du type indiqué dans les "spécifications techniques" dans le compartiment à piles, comme illustré au fond du compartiment. Respectez les polarités (+/-).

La bande en tissu doit se trouver sous les piles mises en place. Les piles pourront aisément être retirées lors de leur remplacement en tirant sur la petite bande en tissu.

1. Remettez le couvercle du compartiment à piles en place et revissez-le.

9

Une fois les piles mises en place, "12:00" s'affiche à l'écran.

Pour régler l'heure :

1. Réglez l'heure actuelle au moyen des touches + et -.

2. L'affichage à l'écran est modifié d'une minute à chaque pression sur une des touches + ou -.

3. Maintenez la touche + ou - enfoncée 3 secondes pour faire avancer ou reculer l'affichage de l'heure à l'écran 10 minutes par 10 minutes (avance et recul rapide).

4. Relâchez la dernière touche enfoncée dès que l'écran affiche l'heure correcte. L'heure réglée est automatiquement enregistrée

i

Par défaut, l'heure s'affiche selon le système "12 heures" : "AM" indique le matin et "PM" l'après-midi. Pour régler l'affichage sur le système "24 heures", maintenez simultanément les touches + et – enfoncées pendant env. 3 secondes. Appuyez à nouveau sur + et – pour revenir au système précédemment réglé.

10

■ Raccordement du programmateur d'arrosage à un robinet d'eau

ATTENTION

• La pression d'eau maximale ne doit pas dépasser 6,9 bars.
• Le programmateur d'irrigation ne peut être monté qu'à la verticale ; l'adaptateur pour le raccord du tuyau d'arrosage doit être orienté vers le bas. Dans le cas contraire, de l'eau pourrait pénétrer dans le compartiment à piles.
• Un filtre est placé dans le raccord d'eau 1" du programmateur d'arrosage. Des saletés peuvent endommager l'appareil en cas d'utilisation sans filtre.

11 10

Le programmateur d'arrosage peut être raccordé à des robinets d'eau doté d'un filetage 1" (10) ou 3/4" (11).

1. Si nécessaire, dévissez l'adaptateur (11) monté sur l'appareil.

2. Serrez à la main le raccord d'eau adéquat ave le programmateur sur le filetage du robinet d'eau.

Serrez le raccord d'eau à la main et veillez à ce que le joint se place correctement dans le raccord d'eau ou l'adaptateur.

11

1. Enfichez l'adaptateur du tuyau d'arrosage sur l'adaptateur (6).
   4.Ouvrez le robinet d'eau.
2. Contrôlez l'étanchéité du raccord.

■ Utilisation du programmateur d'arrosage

Généralités

Le programmateur d'arrosage régule l'arrosage de votre jardin en ouvrant une soupape dans le boîtier à un moment précis. La soupape se referme après la durée réglée et le débit d'eau est interrompu.

• Les heures auxquelles le programmateur déclenche l'arrosage sont indiquées par l'échelle : 6AM, 9AM et 6PM.
• Il est cependant également possible de démarrer immédiatement l'arrosage sans planification (cf. point suivant).
• La durée d'arrosage peut être réglée au moyen de la touche DURÉE. Cette durée (en minutes) peut être réglée sur 1, 3, 5, 7, 10, 15, 20, 25, 30, 45, 60, 75, 90, 120, 150 et 180 minutes.

i

• A partir de 60 minutes, les valeurs s'affichent sous la forme horaire 1:00, 1:15, 1:30, 2:00, 2:30 und 3:00.
• 6AM = 6 heures, 9AM = 9 heures et 6PM = 18 heures.

12

Démarrage immédiat de l'arrosage

1. Réglez la durée d'arrosage souhaitée en appuyant à plusieurs reprises sur la touche DURÉE.
2. Placez le bouton rotatif sur MARCHE.
   La soupape du boîtier s'ouvre et déclenche l'arrosage. "RUN TIME", ainsi que la durée d'arrosage réglée clignotent à l'écran.
   Dès que ce temps est écoulé, le programmateur d'arrosage ferme la soupape dans le boîtier et le débit d'eau est à nouveau interrompu.

Réglage des heures d'arrosage

1. Placez l'aiguille du bouton rotatif sur la valeur souhaitée (cf. illustration suivante).
2. Réglez la durée d'arrosage en appuyant à plusieurs reprises sur la touche DURÉE. L'appareil s'allume alors en fonction des réglages effectués, par ex. à 18 heures (= 6PM) ; "RUN TIME" clignote alors à l'écran.
   Dès que ce temps est écoulé, le programmateur d'arrosage ferme la soupape et le débit d'eau est à nouveau interrompu.
   Le programmateur se rallume automatiquement en fonction des réglages effectués, par ex. le lendemain matin à 6 heures (= 6AM).

13

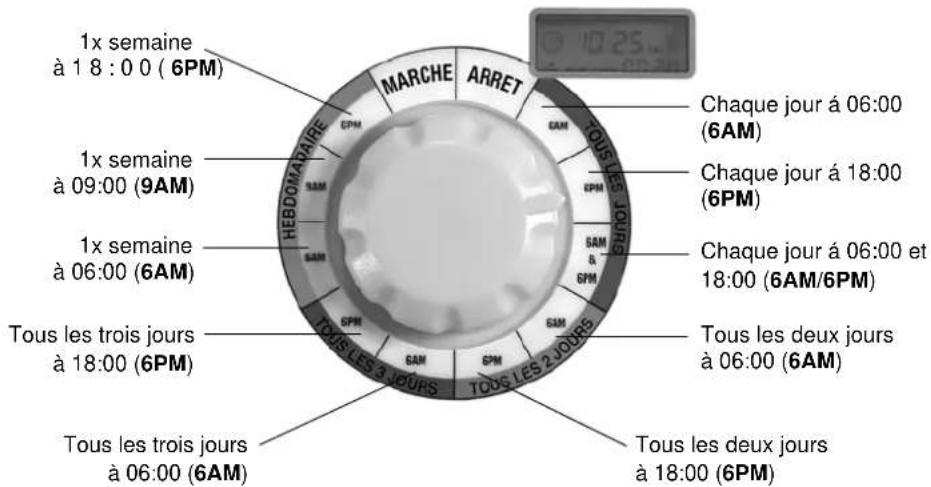

L'appareil s'allume...

1x semaine à 18 : 0 0 (6PM) 1x semaine à 09:00 (9AM) 1x semaine à 06:00 (6AM) Tous les trois jours à 18:00 (6PM) Tous les trois jours à 06:00 (6AM) MARCHE ARRET SAM & GPM SAM & GPM SAM & GPM TOUTES LES 2 JOURS TOUTES LES 3 JOURS TOUTES LES 2 JOURS Tous les deux jours à 06:00 (6AM) Tous les deux jours à 18:00 (6PM) Chaque jour à 06:00 (6AM) Chaque jour à 18:00 (6PM) Chaque jour à 06:00 et 18:00 (6AM/6PM) Tous les deux jours à 06:00 (6AM)

14

Respectez les points suivants lorsque vous réglez l'heure d'arrosage :

• L'appareil s'allumera au premier moment possible. S'il est 7 heures, par exemple, lorsque vous réglez l'appareil sur 6AM/6PM, l'appareil s'allumera pour la première fois à 18 heures le jour même.
• L'arrosage hebdomadaire ne se rapporte pas à la semaine-calendrier, c'est-à-dire du lundi au dimanche, mais bien à une période de 7 jours à partir du premier arrosage réglé.
• Un arrosage programmé peut être interrompu à tout moment en plaçant le bouton rotatif sur ARRET.
• Le programmateur d'arrosage ne peut retenir qu'une durée d'arrosage. Il n'est, par exemple, pas possible d'arroser la pelouse 10 minutes le matin à 6 heures (6AM), puis 25 minutes le soir à 18 heures (6PM). Ceci est uniquement possible en modifiant la durée d'arrosage manuellement.

Mise à l'arrêt du programmateur d'arrosage

Si vous souhaitez interrompre brièvement l'arrosage au moyen du programmateur, par ex. lorsqu'il pleut, éteignez le programmateur d'arrosage.

Placez le bouton rotatif sur ARRET.

i

Si vous souhaitez interrompre l'arrosage automatiquement pendant une période prolongée, vous devez fermer le robinet d'eau et démonter le programmateur d'arrosage.

15

■ Trucs et astuces pour l'arrosage

• Contrôlez tout d'abord la zone devant être arrosée par le système d'arrosage. Dans un premier temps, allumez directement le programmateur d'arrosage (cf. page 13) et contrôlez la zone arrosée. Aucun appareil électrique, par exemple, ne doit se trouver dans cette zone.
• N'arrosez pas d'autres terrains que ceux souhaités, ainsi que les terrasses ou trottoirs voisins.
• Les heures pouvant être réglées au moyen du programmateur d'arrosage sont les heures d'arrosage habituelles pour les pelouses. Une pelouse arrosée à midi, lorsque le soleil réchauffe la terre, brûlera rapidement.

Autres

Remplacement des piles

Lorsque les piles sont presque totalement déchargées, le symbole de la batterie clignote à l'écran.

Si la soupape est ouverte à ce moment (le jardin est arrosé), celle-ci se ferme automatiquement. La soupape s'ouvre à nouveau automatiquement dès que de nouvelles piles sont mises en place.

Attention!

- Remplacez les piles comme indiqué en page 9.

16

• Remplacez toujours toutes les piles et utilisez uniquement des piles satisfaisant aux indications des "spécifications techniques".
• Lors de la mise en place des piles, respectez la polarité (+/-).
• L'heure doit à nouveau être réglée lorsque vous remplacez les piles. Cf. page 10.
• Respectez les instructions de mise au rebut. Cf. page 21.
• Nous vous recommandons de toujours remplacer les piles u début de la saison.

Réinitialisation

Vous devez procéder à une réinitialisation de l'appareil lorsque l'écran affiche des données manifestement erronées ou "ERR".

1. Ouvrez le compartiment à piles et retirez les piles.

2. Attendez un bref instant.

3. Remettez les piles en place et refermez le compartiment à piles.

En principe, le programmateur d'arrosage devrait à nouveau fonctionner correctement.

■ Maintenance et entretien

Nettoyage du filtre

Un filtre se trouve dans le raccord d'eau 1" pour robinet. Ce filtre doit être nettoyé de temps en temps.

17

1. Fermez le robinet d'eau et dévissez le programmateur d'arrosage.
2. Le cas échéant, dévissez le raccord d'eau 3/4" pour robinet (adaptateur).
   3.Retirez le filtre (le cas échéant, au moyen d'une pince plate).
3. Nettoyez le filtre sous l'eau courante.

Nettoyage du boîtier

ATTENTION

• Le programmateur d'arrosage est traversé par l'eau, mais ne doit en aucun cas être immergé dans de l'eau ou tout autre liquide.
• N'utilisez en aucun cas de produits de nettoyage ou autres éléments durs, griffant ou abrasifs pour nettoyer le programmateur d'arrosage.

Nettoyez l'extérieur du programmateur d'arrosage avec un chiffon doux légèrement humidifié.

18

Conservation du programmateur d'irrigation

Le programmateur d'irrigation n'est pas protégé contre le gel et doit donc être démonté à la fin de la saison et conservé dans un endroit sec.

1. Fermez le robinet d'eau et dévissez le programmateur d'arrosage.
2. Laissez s'écouler toute l'eau du boîtier et séchez intégralement l'appareil.
   3.Retirez les piles du compartiment à piles.
3. Conservez le programmateur d'arrosage dans un endroit sec, à l'abri du gel.

■ Spécifications techniques

Désignation : Programmateur d'arrosage électronique GT-BC-01

Piles : 2x LR6 (AA) / 1,5 V

Poids : env. 310 g (piles comprises)

Pression d'eau max. admissible : 6,9 bar

Débit : 0 - 37 (litres/minute)

19

Dysfonctionnement Causes et solutions	possibles
L'appareil ne fonctionne pas. - Les piles sont-elles correctement mises en place?- Les piles sont-elles chargées?- Le robinet d'eau est-il ouvert ??
L'arrosage a lieu au mauvais moment. - Avez-vous correctement réglé l'heure du pro-grammateur d'arrosage ?
L'arrosage a lieu au bon moment, mais le mauvais jour.	- Contrôlez l'heure d'arrosage réglée. Cf. page 13.
L'arrosage s'interrompt brusquement. - Contrôlez l'indicateur de remplacement des piles à l'écran. La soupape se ferme dans le boîtier lorsque les piles sont presque déchargées. Met-tez de nouvelles piles en place. Cf. page 16.
L'affichage à l'écran n'a aucun sens.L'appareil ne fonctionne pas correcte-ment. "ERR" apparaît à l'écran.	- Réinitialisez l'appareil. Cf. page 17.

20

■ Déclaration de conformité

La conformité de ce produit avec les normes prévues par la loi est garantie. Vous trouverez la déclaration de conformité complète sur Internet sous www.gt-support.de.

■ Mise au rebut

Eliminer l'emballage en fonction de la matière utilisée.

L'appareil ne doit pas être jeté à la poubelle.

Quand vous ne souhaitez plus utiliser l'appareil, vous pouvez consulter l'organisation d'élimination de déchets compétente à propos des mesures adéquates.

Les piles et accumulateurs ne doivent pas être jetés à la poubelle.

En tant qu'utilisateur, vous êtes légalement tenu de confier les piles et accumulateurs à un centre de collecte de votre commune ou de votre quartier ou de les rapporter dans un commerce. Ceci permet une mise au rebut écologique des piles et accumulateurs.

Cd Les piles et accumulateurs portant les caractères suivants contiennent, entre autres, les produits toxiques suivants : Cd (cadmium), Hg (mercure), Pb (plomb).

Pb

21

Nos produits sont soumis à des contrôles de qualité rigoureux. Si malgré ces contrôles, votre appareil ne fonctionne pas correctement, nous vous demandons de contacter le SAV indiqué ci-dessous.

Dans le cas d'une réclamation veuillez contacter notre hotline SAV au préalable par téléphone, qui vous renseignera sur les modalités. S'il vous plaît, n'envoyez pas votre article sans appel préalable !

Hotline de service : 01 40 82 92 26

zeitlos service

Conditions de garantie (sans pour autant réduire les droits légaux) :

1. La garantie a une durée maximum de 3 ans à compter de la date d'achat du produit. La garantie consiste soit en la réparation des défauts de matériaux et de fabrication ou en l'échange du produit. Ce service est gratuit.
2. Les défauts doivent être signalés rapidement. Toute réclamation au delà de la durée de la garantie ne peut être prise en compte, sauf si elle intervient dans un délai de 2 semaines, à l'expiration de celle-ci.
3. Vous devez envoyer le produit défectueux accompagné de la carte de garantie et du ticket de caisse au service après-vente sans payer le port. Si le défaut est couvert par la garantie, vous recevrez l'appareil réparé ou un nouvel appareil. Ceci est également valable pour les réparations à domicile.

22

Veuillez noter que notre garantie n'est plus valable en cas de défaut d'utilisation, de non suivi des mesures de sécurité, de force majeure, de piles coulantes, d'une température ambiante trop élevée, si le produit a subi des chocs ou a fait l'objet d'une réparation par un S.A.V. non mentionné sur la carte de garantie.

Dans le cas d'un défaut non garanti, les frais de réparations seront à votre charge. Il est néanmoins possible de s'adresser au S.A.V. mentionné.

■ CartedeGarantie

En cas d'utilisation de garantie, veuillez la remplir et l'envoyer impérativement avec le produit et le ticket de caisse. Valable pendant 3 ans à compter de la date d'achat du produit.

Article: Programmateur d'arrosage électronique

Dommages :

Acheté chez : (joindre le ticket de caisse)

23

Hotline de service : 01 40 82 92 26

E42405

zeitlos service c/o Kleyling SAS Transports Internationaux,

S24/10

RN 415, F-68600 Algolsheim

Fabriqué pour :

PANA S.A.S. 85, Rue de la Victoire,

75009 Paris

Par:
