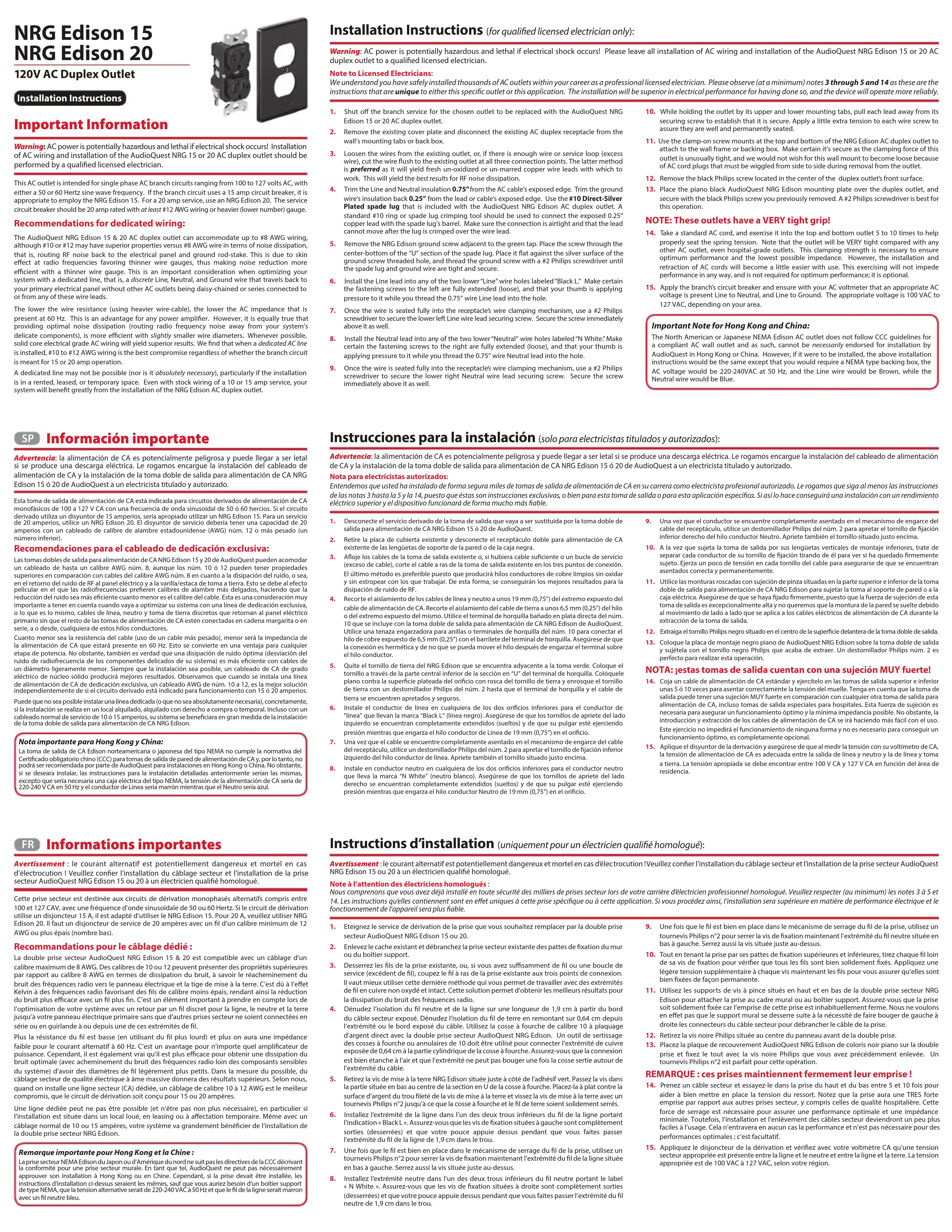

MODE D'EMPLOI NRG Edison 20 AudioQuest
Avertissement : le courant alternatif est potentiellement dangereux et mortel en cas
d’électrocution ! Veuillez coner l’installation du câblage secteur et l’installation de la prise secteur AudioQuest NRG Edison 15 ou 20 à un électricien qualié homologué.Cette prise secteur est destinée aux circuits de dérivation monophasés alternatifs compris entre 100 et 127 CAV, avec une fréquence d’onde sinusoïdale de 50 ou 60 Hertz. Si le circuit de dérivation utilise un disjoncteur 15 A, il est adapté d’utiliser le NRG Edison 15. Pour 20 A, veuillez utiliser NRG Edison 20. Il faut un disjoncteur de service de 20 ampères avec un l d’un calibre minimum de 12 AWG ou plus épais (nombre bas). Recommandations pour le câblage dédié :La double prise secteur AudioQuest NRG Edison 15 & 20 est compatible avec un câblage d’un calibre maximum de 8 AWG. Des calibres de 10 ou 12 peuvent présenter des propriétés supérieures par rapport au calibre 8 AWG en termes de dissipation du bruit, à savoir le réacheminement du bruit des fréquences radio vers le panneau électrique et la tige de mise à la terre. C’est dû à l’eet Kelvin à des fréquences radio favorisant des ls de calibre moins épais, rendant ainsi la réduction du bruit plus ecace avec un l plus n. C’est un élément important à prendre en compte lors de l’optimisation de votre système avec un retour par un l discret pour la ligne, le neutre et la terre jusqu’à votre panneau électrique primaire sans que d’autres prises secteur ne soient connectées en série ou en guirlande à ou depuis une de ces extrémités de l. Plus la résistance du l est basse (en utilisant du l plus lourd) et plus on aura une impédance faible pour le courant alternatif à 60 Hz. C’est un avantage pour n’importe quel amplicateur de puissance. Cependant, il est également vrai qu’il est plus ecace pour obtenir une dissipation du bruit optimale (avec acheminement du bruit des fréquences radio loin des composants sensibles du système) d’avoir des diamètres de l légèrement plus petits. Dans la mesure du possible, du câblage secteur de qualité électrique à âme massive donnera des résultats supérieurs. Selon nous, quand on installe une ligne secteur (CA) dédiée, un câblage de calibre 10 à 12 AWG est le meilleur compromis, que le circuit de dérivation soit conçu pour 15 ou 20 ampères. Une ligne dédiée peut ne pas être possible (et n’être pas non plus nécessaire), en particulier si l’installation est située dans un local loué, en leasing ou à aectation temporaire. Même avec un câblage normal de 10 ou 15 ampères, votre système va grandement bénécier de l’installation de la double prise secteur NRG Edison. Instructions d’installation (uniquement pour un électricien qualié homologué): Avertissement : le courant alternatif est potentiellement dangereux et mortel en cas d’électrocution ! Veuillez coner l’installation du câblage secteur et l’installation de la prise secteur AudioQuest NRG Edison 15 ou 20 à un électricien qualié homologué.Note à l’attention des électriciens homologués : Nous comprenons que vous avez déjà installé en toute sécurité des milliers de prises secteur lors de votre carrière d’électricien professionnel homologué. Veuillez respecter (au minimum) les notes 3 à 5 et 14. Les instructions qu’elles contiennent sont en eet uniques à cette prise spécique ou à cette application. Si vous procédez ainsi, l’installation sera supérieure en matière de performance électrique et le fonctionnement de l’appareil sera plus able.
1. Eteignez le service de dérivation de la prise que vous souhaitez remplacer par la double prise
secteur AudioQuest NRG Edison 15 ou 20.
2. Enlevez le cache existant et débranchez la prise secteur existante des pattes de xation du mur
ou du boîtier support.
3. Desserrez les ls de la prise existante, ou, si vous avez susamment de l ou une boucle de
service (excédent de l), coupez le l à ras de la prise existante aux trois points de connexion. Il vaut mieux utiliser cette dernière méthode qui vous permet de travailler avec des extrémités de l en cuivre non oxydé et intact. Cette solution permet d’obtenir les meilleurs résultats pour la dissipation du bruit des fréquences radio.
4. Dénudez l’isolation du l neutre et de la ligne sur une longueur de 1,9 cm à partir du bord
du câble secteur exposé. Dénudez l’isolation du l de terre en remontant sur 0,64 cm depuis l’extrémité ou le bord exposé du câble. Utilisez la cosse à fourche de calibre 10 à plaquage d’argent direct avec la double prise secteur AudioQuest NRG Edison. Un outil de sertissage des cosses à fourche ou annulaires de 10 doit être utilisé pour connecter l’extrémité de cuivre exposée de 0,64 cm à la partie cylindrique de la cosse à fourche. Assurez-vous que la connexion est bien étanche à l’air et que l’extrémité ne peut pas bouger une fois la cosse sertie autour de l’extrémité du câble.
5. Retirez la vis de mise à la terre NRG Edison située juste à côté de l’adhésif vert. Passez la vis dans
la partie située en bas au centre de la section en U de la cosse à fourche. Placez-la à plat contre la surface d’argent du trou leté de la vis de mise à la terre et vissez la vis de mise à la terre avec un tournevis Philips n°2 jusqu’à ce que la cosse à fourche et le l de terre soient solidement serrés.
6. Installez l’extrémité de la ligne dans l’un des deux trous inférieurs du l de la ligne portant
l’indication « Black L ». Assurez-vous que les vis de xation situées à gauche sont complètement sorties (desserrées) et que votre pouce appuie dessus pendant que vous faites passer l’extrémité du l de la ligne de 1,9 cm dans le trou.
7. Une fois que le l est bien en place dans le mécanisme de serrage du l de la prise, utilisez un
tournevis Philips n°2 pour serrer la vis de xation maintenant l’extrémité du l de la ligne située en bas à gauche. Serrez aussi la vis située juste au-dessus.
8. Installez l’extrémité neutre dans l’un des deux trous inférieurs du l neutre portant le label
« N White ». Assurez-vous que les vis de xation situées à droite sont complètement sorties (desserrées) et que votre pouce appuie dessus pendant que vous faites passer l’extrémité du l neutre de 1,9 cm dans le trou.
9. Une fois que le l est bien en place dans le mécanisme de serrage du l de la prise, utilisez un
tournevis Philips n°2 pour serrer la vis de xation maintenant l’extrémité du l neutre située en bas à gauche. Serrez aussi la vis située juste au-dessus.
10. Tout en tenant la prise par ses pattes de xation supérieures et inférieures, tirez chaque l loin
de sa vis de xation pour vérier que tous les ls sont bien solidement xés. Appliquez une légère tension supplémentaire à chaque vis maintenant les ls pour vous assurer qu’elles sont bien xées de façon permanente.
11. Utilisez les supports de vis à pince situés en haut et en bas de la double prise secteur NRG
Edison pour attacher la prise au cadre mural ou au boîtier support. Assurez-vous que la prise soit solidement xée car l’emprise de cette prise est inhabituellement ferme. Nous ne voulons en eet pas que le support mural se desserre suite à la nécessité de faire bouger de gauche à droite les connecteurs du câble secteur pour débrancher le câble de la prise.
12. Retirez la vis noire Philips située au centre du panneau avant de la double prise.
13. Placez la plaque de recouvrement AudioQuest NRG Edison de coloris noir piano sur la double
prise et xez le tout avec la vis noire Philips que vous avez précédemment enlevée. Un tournevis Philips n°2 est parfait pour cette opération.REMARQUE : ces prises maintiennent fermement leur emprise !
14. Prenez un câble secteur et essayez-le dans la prise du haut et du bas entre 5 et 10 fois pour
aider à bien mettre en place la tension du ressort. Notez que la prise aura une TRES forte emprise par rapport aux autres prises secteur, y compris celles de qualité hospitalière. Cette force de serrage est nécessaire pour assurer une performance optimale et une impédance minimale. Toutefois, l’installation et l’enlèvement des câbles secteur deviendront un peu plus faciles à l’usage. Cela n’entravera en aucun cas la performance et n’est pas nécessaire pour des performances optimales ; c’est facultatif.
15. Appliquez le disjoncteur de la dérivation et vériez avec votre voltmètre CA qu’une tension
secteur appropriée est présente entre la ligne et le neutre et entre la ligne et la terre. La tension appropriée est de 100 VAC à 127 VAC, selon votre région.Nota importante para Hong Kong y China:La toma de salida de CA Edison norteamericana o japonesa del tipo NEMA no cumple la normativa del Certicado obligatorio chino (CCC) para tomas de salida de pared de alimentación de CA y, por lo tanto, no podrá ser recomendada por parte de AudioQuest para instalaciones en Hong Kong o China. No obstante, si se deseara instalar, las instrucciones para la instalación detalladas anteriormente serían las mismas, excepto que sería necesaria una caja eléctrica del tipo NEMA, la tensión de la alimentación de CA sería de 220-240 V CA en 50 Hz y el conductor de Línea sería marrón mientras que el Neutro sería azul.Remarque importante pour Hong Kong et la Chine :La prise secteur NEMA Edison du Japon ou d’Amérique du nord ne suit pas les directives de la CCC décrivant la conformité pour une prise secteur murale. En tant que tel, AudioQuest ne peut pas nécessairement approuver son installation à Hong Kong ou en Chine. Cependant, si la prise devait être installée, les instructions d’installation ci-dessus seraient les mêmes, sauf que vous auriez besoin d’un boîtier support de type NEMA, que la tension alternative serait de 220-240 VAC à 50 Hz et que le l de la ligne serait marron avec un l neutre bleu. NRG Edison 15 NRG Edison 20 120V AC Duplex Outlet Installation Instructions Important Note for Hong Kong and China: The North American or Japanese NEMA Edison AC outlet does not follow CCC guidelines for a compliant AC wall outlet and as such, cannot be necessarily endorsed for installation by AudioQuest in Hong Kong or China. However, if it were to be installed, the above installation instructions would be the same except that you would require a NEMA type backing box, the AC voltage would be 220-240VAC at 50 Hz, and the Line wire would be Brown, while the Neutral wire would be Blue.©2015 AudioQuest California, USA • The Netherlands • Hong Kong www.audioquest.com • Email: info@audioquest.comMay 2015
