BDR2207 - Lecteur dvd PIONEER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BDR2207 PIONEER au format PDF.
| Type de produit | Lecteur Blu-ray/DVD/CD interne |
| Marque | Pioneer |
| Modèle | BDR2207 |
| Facteur de forme | 5,25 pouces demi-hauteur |
| Dimensions (approx.) | 146 x 41 x 170 mm |
| Poids (approx.) | 0,6 kg |
| Interface | SATA 1.5 Gbit/s |
| Alimentation | Via connecteur SATA (5V/12V) |
| Mémoire tampon | 4 Mo (écriture/lecture) |
| Vitesse d'écriture BD-R | 2X à 12X (CAV/ZCLV) |
| Vitesse d'écriture DVD-R | 3,2X à 16X (CAV) |
| Vitesse d'écriture CD-R | 4X à 40X (CAV) |
| Vitesse de lecture BD-ROM | 10X (CAV) simple couche, 8X double couche |
| Vitesse de lecture DVD-ROM | 18X (CAV) simple couche |
| Vitesse de lecture CD-ROM | 40X (CAV) |
| Formats disques compatibles | BD-ROM/R/RE, DVD±R/RW/RAM, CD-R/RW, etc. |
| Temps d'accès BD-ROM | 190 ms (moyenne aléatoire) |
| Temps d'accès DVD-ROM | 170 ms (moyenne aléatoire) |
| Température de fonctionnement | 5 °C à 45 °C |
| Humidité de fonctionnement | 5 % à 85 % (sans condensation) |
| Code régional DVD | Modifiable jusqu'à 5 fois (dernier permanent) |
| Nettoyage | Avec un chiffon doux et sec, ne pas utiliser de liquides |
| Classe laser | Classe 1 |
| Installation | Horizontale ou verticale (sauf disques 8 cm en vertical) |
FOIRE AUX QUESTIONS - BDR2207 PIONEER
Questions des utilisateurs sur BDR2207 PIONEER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteur dvd au format PDF gratuitement ! Retrouvez votre notice BDR2207 - PIONEER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BDR2207 de la marque PIONEER.

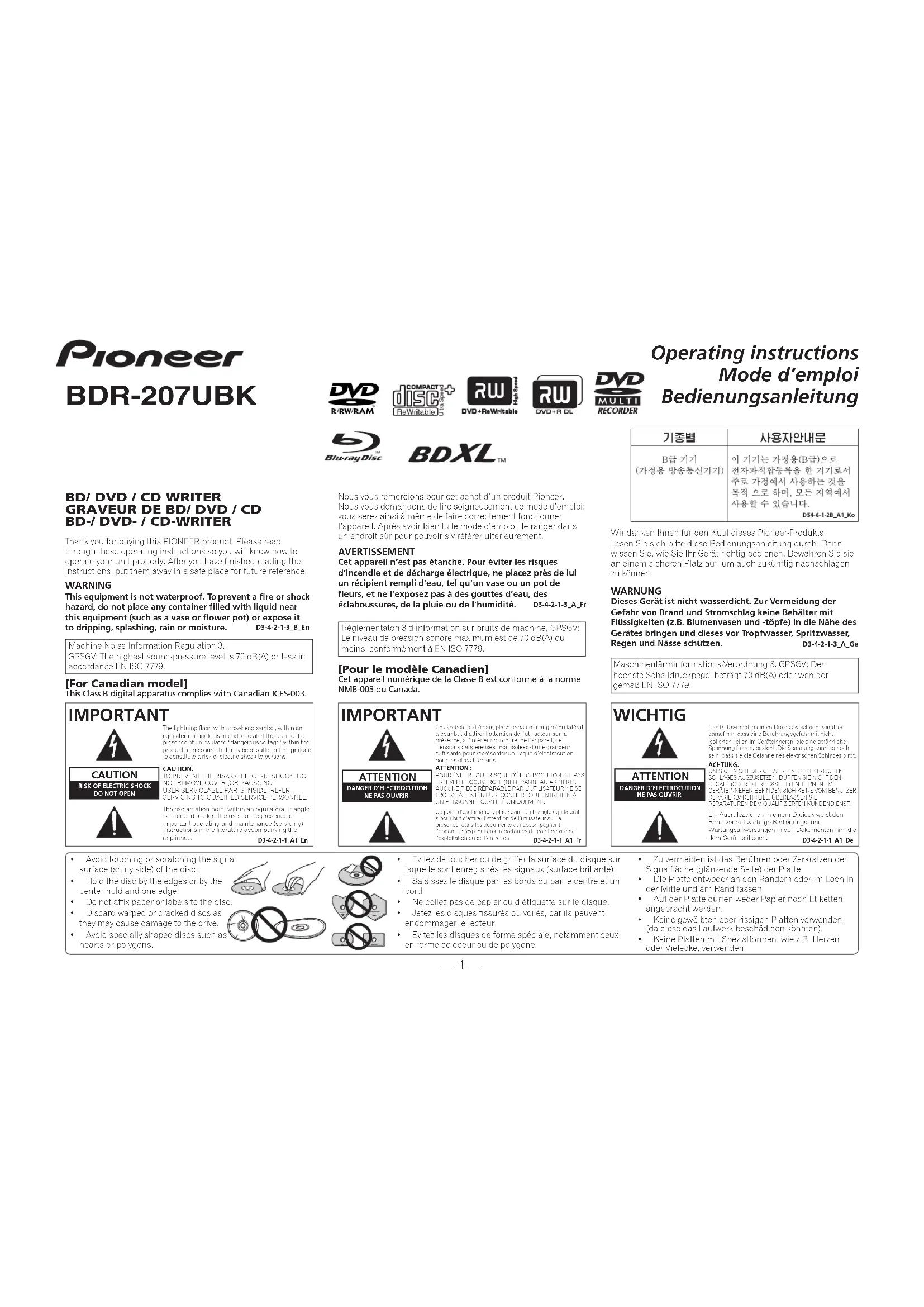

MODE D'EMPLOI BDR2207 PIONEER
Nous vous remercions pour cet achat d'un produit Pioneer. Nous vous demandons de lire so gneusement ce mode d'emploi; vous serez ainsi à même de faire correctement fonctionner l'appareil. Après avoir bien lui le mode d'emploi, le ranger dans un endroit sûr pour pouvoir s'y référer ultérieurement.
AVERTISSEMENT
Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité. D3-4-2-1-3_A_Fr
Réglementation S d'information sur pruits de machine, GPSGV: Le niveau de press on sonore maximum est de 70 dB(A) ou moins, conformément à EN ISO 7779.
[Pour le modèle Canadien]
Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.
IMPORTANT
Ce symbore de l'écrain, placé dans un triangle aquilar d'él, a pour aut d'hirer l'attention se l'utilisateur sur la présence, à l'intérieur du coller, ce l'appareil, ce "lensions dangereuses" non solées d'une grandeur suffisante pour mortsenter un ascue d'electrocution pour les êtres humains.
ATTENTION :
POUR ÉVTER TOUT RISQUE D'ÉLECTROCLATION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRICRD), AUCUNE PIECE REPARABLE PAR L'OU L'HAÉLOR NESE TROUVE A COUNTER, CON-ER TOUT ENRIETEN A UN FERSONNIT QUALITIF UNIQUIPMENT.
Ce point d'exclimat on, placé dans un triengie équilistés, a pour quat d'athir l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appereil, d'excrations immortées du point ce vue de l'exploitation ou de l'envelopen. D3-4-2-1-A1-Fr
Co. appare l'est un produit laser de Classe 1, mais la diode laser qu'il renferme est supérieure à la Classe 1. Pour garantir une securte constante, ne retirez aucun des couvercles et n'essayez pas c'avec r'accès à l'intérieur de l'appare I. Conriez toute réparation à un persomiel quantifié.
APPAREIL À LASER DE CLASSE 1
L'étiquette suivante se trouve sur votre appareil. Emplacement : sur le dessus du couvercle.
D3-4-2-1-8* C Fr
ACHTUNG
Call apourail est c'assé selon la norme de Sécur le des produits laser IEC 60825-1:2007.
Si vous souhaitez vous débarrasser de cet appare I, ne le mettez pas à la poubelle avec vos ordures méreagères. Il existe un système de collecte séparé pour les approvants électron ques usargés, qui doivent être récupérés, traités et recyclés conformément à la législation.
Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agrées ou à un détaillant (à vous rachelev un appareil similaire neuf).
Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités loca es pour save r comment vous pouvez vous débarrasser de vos appareils.
Vous garantirez ainsi que les auparcils dont vous vous débarrassez sont correctement récupérés. Traillés et recyclés et préviendrez de cette façon les impacts néfastes possib es sur l'environnement et la samé humaine.
K058b_A1_Fr
Pour garantir votre sécurité personnelle et coterir le maximum de votre locour. Tre et suivre sus consignes de sécurité.
INSTALLATION - Ne pas utiliser cel aquarell comme disposit lit autonome, mais l'installer dans le coffret d'un PC.
ENVIRONNEMENT - Ma pas utiliser ce, apparail dans un endroit très poussiéroux. Irés chaud ou très hummica. Utiliser l'apparail dans un endroit non soumis à des vibrations ou à des chocs.
PUISSANCE - Couper l'alimentation du système et débrancher le cordon d'alimentation avant d'installer l'appareil.
LIRE LES INSTRUCTIONS-Lire toutes les instructions de sécurité et d'utilisation avant d'actionner le lecteur.
CONSERVER LES INSTRUCTIONS - Gander les instructions de sécurité et d'utilisation pour une future référence.
SUIVRE LES INSTRUCTIONS - Suivre toutes les instructions de fonctionnement et d'utilisation.
ATTENTION AUX AVERTISSEMENTS Observer tous les avertissements.
NETTOYAGE NE PAS utiliser de liquides, de détachants en aérosol ou de l'a cocl. N'utiliser qu'un chiffon humide pour nettoyer les surfaces extérieures du boîl et.
EAU ET HUMIDITE - NE PAS utiliser ce produit à proximité d'eau.
SOURCES D'ALIMENTATION Utiliser ce produit avec le type d'alimentation indiqué sur l'étiquette de fabrication. En cas de doute à propos du type d'alimentation disponible, consulter un revendeur Pioneer agréé.
SURCHARGE - NE PAS surcharger les prises murales et les cordons /a longes. Celle pratique peut entraîner un incendie ou une seccusse électrique.
PENETRATION D'OBJETS ET DE LIQUIDES - Nu jamais enloncer d'oual d'aucune sorte sans ce produit. Le contact avec des joints de tension dangereux peut provoquer un court-circuit, entraînant un incendie ou une secousse électrique. Ne pas verser de l'ouide d'aucune sorte sur ce produit.
CONDENSATION. De l'humidré se forme sur la section de fonctionnement ou produit entraînant une baisse de performances s'il est ameré d'un endroit frais vers un environnement plus chaux. En cas de déplacement de l'appareil vers un endroit ayant une température plus chaux, laisser le produit penicant 1 à 2 heures dans le nouveau endroit avant de le remettre sous tension
ENTRETIEN - Ne pas essayer de réparer sal-même de produit. L'ouverture ou le rela! des capols peut vous exposer à une tension dangereuse ou d'autres dangers. Pour tout entretien demander à un personnel d'entretien qualifié. (Se reporter à la carte d'entretien et de support jointe.)
- Eliminez la poussière ou les peluches du disque à l'aide d'un linge doux en frettant de l'intérieur vers l'extérieur et non en effectuant un mouvement circulaire.
- N'utilisez jamais de produit de nettoyage pour disque ou d'agent ant stat que, car ces solutions peuvent endommager le disque.
Lorsque vous ne les utilisez pas, rangez toujours vos disques dans les éluis de rangement de disque prévus à cet effet et, avant de les utiliser, vérifiez que les disques ne sont pas couverts de saletés ou de poussières (surtout sur la face enregistrés).
• Taille de la mémoire tampon : 4 Mo (écriture, lecture)
- Vilesse de transfert de données ATA de série : Confirmation en Révision ATA de série 2.6
• Type intégré 5,25 pouces dem-nauteur
• Orientation horizontale/verticale au choix
Format du disque (lecture/écriture)
• BD-ROM simple couche/double couche
• BD-R (Version 1.1.1.2.1.3.2.0)
• BD-RE (Version 2.1.3.0)
• DVD simple couche/double couche/disque de 120 mm/disque de 80 mm
• DVD-R (En cas d'écriture, d'sque 650 nm pour usage général seul)
• DVD-R (4X, 8X,16X Vitesse d'écriture)
• DVD-R DL
• DVD-RW (1X, 2X, 4X, 6X Vitesse d'écriture)
• DVD+R (2,4X, 4X, 8X, 16X Vilesse d'écriture)
• DVD+R DI
• DVD+RW (2.4X, 4X, 8X Vitesse d'écriture)
• DVD-RAM (Ver 2.0, 2.1, 2.2 (RAM2 Lecture seu e)) (Non cartouchel)
• CD-ROM Mode
• CD-ROM XA Mode 2 (forme 1, forme 2)
• CD Photo (une session ou plusieurs sessions)
• CD-DA • CD-Extra (CD PLUS)
• CD vidéo • CD text • CD-R
• CD-RW, HS CD-RW, US CD-RW, USCD-RW,
Remarques:
- Pour atteindre la vitesse d'écriture spécifiée, utilisez le support recommandé et défini par Pioneer. Pour plus de renseignements, consulez le site web de Pioneer.
- La qualité/lesse d'écriture ciblée ne sera pas garantie si vous utilisez un support de moindre qualité ou ne respectant pas les specifications.
LEISTUNGSMERKMALE
| Schreibgeschwindigkeit ▲: ZCLV ★: CAV | |||
| BD-R | 2X, 4X, 6X, 3X▲, 10X▲, 12X | BD-R DL | 2X, 4X, 6X, 3X▲, 10X▲, 12X |
| BD-RT L, QL | 2X, 4X, 6X | BD-RT-L | 2X, 4X, 3X▲ |
| BD-RE | 2X | BD-RE DL | 2X |
| BD-RT L | 2X | DVD-R | 3.2X, 4X, 6X, 8X▲, 12X▲, 16X▲ |
| DVD-R DL | 2X, 4X, 6X, 8X▲ | DVD-RW | 1X, 2X, 4X, 6X |
| DVD+R | 2X, 4X, 6X, 8X▲, 12X▲, 18X▲ | DVD+R DL | 2.4X, 4X, 6X, 8X▲ |
| DVD+RW | 2X, 4X, 3.3X, 4X, 6X, 8X▲ | DVD-RAM | 2X, 3X, 5X |
| CD-R | 4X, 13X, 16X, 24X▲, 32X▲, 40X▲ | CD-RW | 4X, 10X, 16X, 24X▲ |
| Maximale Lesgeschwindigkeit | |
| BD-ROM SL BD-R SL BD-RE SL | 10X CAV |
| BD-ROM DL BD-R DL 8X CAV | |
| BD-R TL, OL | 4X CLV |
| BD-RE DL | 6X CAV |
| BD-RE TL | 2X CLV |
| BD-R LTH | 6X CAV |
| DVD-ROM SL | 18X CAV |
| DVD-ROM DL | 12X CAV |
| DVD-R, DVD+R | 16X CAV |
| DVD-R DL, DVD+R DL | 12X CAV |
| DVD-RW, DVD+RW | 12X CAV |
| DVD-RAM | 6X ZCLV |
| CD-ROM | 40X CAV |
| CD-R | 40X CAV |
| CD-RW | 24X CAV |
1. Orifice d'éjection forcée
Insérer une tige rigide dans l'orifice et pousser pour éjecter le tiroir lorsque celui-ci ne s'ouvre pas lors d'un appur sur la touche d'éjection. En fonctionnement, utiliser uniquement la touche d'éjection pour ouvrir le tiroir. Veiler à ce que l'alimentation du lecteur soit coupée et attendre l'arrêt de la rotation du disque pendant plus d'une minute avant de tenier d'éjecter le tiroir au moyen de l'orifice d'éjection.
2. Tiroir du disque
Ouvir le troir de chargement en appuyant sur la touche d'éjection, puis placez un BD, un CD ou un DVD dans l'emplacement prévu avec l'étiquette tournée vers le haut. Appuyer sur la touche d'éjection pour charger le disque. N'essayez pas de retirer de force le plateau du disque.
3. Voyant BUSY (occupé)
L'état de fonctionnement est signalé comme suit Pendant la lecture S'allume Pendant l'écriture S'allume
4. Touche d'éjection (▲)
Pour d'écharger/charger le disque, appuyer sur la touche.
6) Blu-ray Disc est une marque commerciale de l'Association Blu-ray Disc.
DVD est une marque de commerce de DVD Format/Logo Licensing Corporation.
Au sujet de la lecture d'un DualDisc
Un "DualDisc" est un disque à deux faces, dont l'une comporte un contenu DVD, à savoir des images, des sons, etc., et l'autre face renferme un contenu non-DVD, tel que des informations audicurumériques.
Comme la face audio non-DVD n'est pas conforme aux spécifications des CD audio, il se peut que sa lecture ne soit pas possible. Il se peut également que, lors du chargement ou de l'éjection d'un DualDisc, la face opposée à celle qui est lue soit griffée. Notez que des disques griffés risquent de ne plus être Isibles.
La face DVD d'un DualDisc peut être lue par cet appareil. Pour des informations plus détaillées sur les spécifications des DualDisc, consultez le fabricart ou le détaillant du discue en question.
Précautions à prendre lors de la lecture de disques de 8 cm
- Les adaptateurs de disque de 8 cm ne sont pas utilisables avec cet appareil.
- Si cel appareil est posé à plat, vous pouvez lire des disques de 3 cm en les plaçant dans la cavité pour disques de 8 cm, prévue au contrôle du plateau à disque.
- Si cet appareil est posé verticalement, la lecture de disques de 8 cm n'est pas possible.
SCHNITTSTELLE
VORDERANSICHT
Connecteur d'alimentation électrique ATA de série. Raccorder au câble d'alimentation ATA de série.
6. Interface ATA de série
Connecteur ATA de série pour branchement au câble ATA de série.
- Il se peut qu'un fonctionnement adéquat et les performances, situatées ne solely pas obtenue un fonction ou le version d'CS et du réglage de votre ordinateur ou du type d'interface ATA de série utilisé. Pour des informations oùcés sur les spécifications et les réglages de votre ordinateur, veuil et consulter le mode d'emploi qui accompagne votre ordinateur ou contractant son fabricant.
5. DC-Eingan
Le code régional peut être modifié 5 fois SEULEMENT (premier réglage compris). Sachez ou le 5ème réglage sera PERMANENT; par conséquent, soyez prudent avant ce modifier les codes régionaux.
- Les codes régionaux sont couverts par la norme DVD. Toutefois, les codes régionaux des cisques DVD sont facultatifs. Les disques DVD qui ne possèdent bas de code régional peuvent être reproduis sur tous les loigneurs.
ÜBER REGIONALCODES
- Couper l'alimentation de l'ordinateur personnel, débrancher le cordon d'alimentation et déposer le capot ou le panneau avant.
- Retirer la plaque masquant de la fente de 5,25 pouces.
- Introduire le lecteur dans la fente.
-
Si un ajustement est nécessaire, se reporter au manuel d'instruction de l'ordinateur.
-
Utilisez des vis d'une longujeur égale ou inférieure à 5 mm pour la fixation. L'utilisation de vis plus longues pourrait encommager le lecteur.
- Lorsque les vis de fixation sont relâchées, les vibrations causées par la rotation du disque peuvent provoquer un bruit de déchirure. Pour éviter de désagrément, serrez les vis à fond.
- S'adresser au magasin ou au fabricant de l'ordinateur lorsque des glissières sont nécessaires.
RACCORDEMENT
• Mettre l'ordinateur personnel hors tension.
- Lors du branchement du câble d'alimentation provenant de l'ordinateur personnel, faites bien attention à la forme et à la polarité du câble en question.
- Lors du branchement du câble d'interface ATA de série, fa tes bien attention à la forme et à la polarité du cordon en question.
N'oubiez pas que l'alimentation de cet appareil doit être fournie par l'ordinateur auquel il est relié. N'utilisez aucune autre alimentation que celle de l'ordinateur personnel.
EINBAU
Lorsque vous insérez les connecteurs, veillez à ce que les projectons sur les côtés gauche et droit des connecteurs correspondent exactement avec leurs réceptacles.
Ce lecteur doit être util sé en position horizontale et verticale.
[Taille du disque]
- 12 cm/8 cm*
* Les disques de 8 cm ne peuvent pas être utilisés en position verticale.
[Vitesse de transfert des données]
Lecture de données (Souteau)
BD Max. 45,0 Mo/s
DVD Max. 22,16 Mo/s
CD Max. 6.14 Mo/s
Écriture de connées (Soutenu)
Sœfications d'interface hôte
ATA de série 1.5 Gigabits/sec
- La vitesse de transfert des dominées peut varier en fonction de l'état du disque (nayures, etc.).
[Temps d'accès/temps de recherche]
Temps d'accès (Moyenne aléatoire)
BD-ROM 190 ms DVD-ROM 170 ms CD-ROM 170 ms
Temps de recherche (Moyenne aléatoire)
BD-ROM 170 ms DVD-ROM 150 ms CD-ROM 150 ms
[Autres]
Température de fonctionnement +5 °C à +45 °C
- humidile de fonctionnement : 5 % à 85 % (sans condenser en)
Température de remisage -40°C à +60°C
Humidité de remisage : 5 % à 90 % (sans condensation)
REMARQUE:
- Les caractéristiques techniques et présentation de ce produit sont sujets à des changements sans préavis pour améliorations.
Tous droits de reproduction et de
reduction réservés
