| Type de produit | Lecteur CD-ROM interne |
| Marque | Pioneer |
| Modèle | DR504S |
| Format de disque | CD, CD-DA, CD-ROM Mode 1, CD-ROM XA Mode 2 (Form 1 et 2), Photo CD Multisession |
| Interface | ATAPI |
| Taux de transfert soutenu | Min. 2,1 Mo/s (14X) - Max. 4,8 Mo/s (32X) |
| Mode de lecture | CAC/CLV combiné |
| Temps d'accès aléatoire moyen | Moins de 70 ms |
| Capacité de données par bloc | 2048 octets (Mode 1), 2336 octets (Mode 2) |
| MTBF | 100 000 heures (20% de cycle) |
| Alimentation | CC +5V et +12V |
| Dimensions (LxHxP) | 148 x 42,3 x 208,5 mm (sans panneau avant) |
| Mécanisme de chargement | Fente (Slot) |
| Orientation de montage | Horizontale ou verticale |
| Certifications | UL, CSA, TUV, FCC, FDA, CE |
| Poids | Environ 1 kg |
| Fonctions principales | Lecture de CD-ROM, compatibilité multisession, transfert rapide |
| Entretien et nettoyage | Nettoyer la lentille avec un kit adapté, éviter la poussière |
| Installation | Montage en baie 5,25 pouces, connexion IDE |
FOIRE AUX QUESTIONS - DR504S PIONEER
Comment brancher le lecteur DR504S ?
Branchez le câble IDE à l'arrière du lecteur et à la carte mère. Connectez également un câble d'alimentation Molex à 4 broches. Configurez les cavaliers Master/Slave selon votre configuration.
Quel type de CD puis-je lire ?
Ce lecteur lit les CD CD-DA, CD-ROM Mode 1, CD-ROM XA Mode 2 (Form 1 et 2) et les Photo CD Multisession.
Comment nettoyer la lentille ?
Utilisez un disque de nettoyage pour lentille de CD-ROM. Vous pouvez aussi ouvrir le boîtier et nettoyer délicatement la lentille avec un coton-tige imbibé d'alcool isopropylique.
Que faire si le lecteur ne reconnaît pas un CD ?
Vérifiez que le CD n'est pas rayé. Nettoyez la lentille. Assurez-vous que le pilote est correctement installé. Testez avec un autre CD pour exclure un défaut du disque.
Peut-on utiliser ce lecteur en position verticale ?
Oui, le DR504S supporte l'orientation horizontale ou verticale. Veillez à ce que le lecteur soit bien fixé et que la fente d'insertion ne soit pas obstruée.
Comment installer le pilote ?
Sous Windows, le lecteur est reconnu automatiquement comme périphérique ATAPI. Si nécessaire, téléchargez le pilote depuis le site de Pioneer ou utilisez le CD d'installation fourni.
Quelle est la vitesse de lecture maximale ?
La vitesse maximale est de 32X (4,8 Mo/s) en mode CAC/CLV combiné. La vitesse minimale est de 14X (2,1 Mo/s).
Le lecteur est-il compatible avec Windows 10 ?
Oui, le DR504S est compatible avec Windows 10 via le pilote ATAPI standard. Aucun pilote spécifique n'est requis.
Comment ouvrir le tiroir si le bouton ne fonctionne pas ?
Utilisez un trombone déplié. Insérez-le dans le petit trou à côté du bouton d'éjection pour forcer l'ouverture du tiroir. Débranchez d'abord l'alimentation.
Quelle est la durée de vie du lecteur ?
Le MTBF (Mean Time Between Failures) est de 100 000 heures à 20% de cycle d'utilisation, ce qui correspond à une longue durée de vie en usage domestique.
Questions des utilisateurs sur DR504S PIONEER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Lecteur CD au format PDF gratuitement ! Retrouvez votre notice DR504S - PIONEER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DR504S de la marque PIONEER.
MODE D'EMPLOI DR504S PIONEER

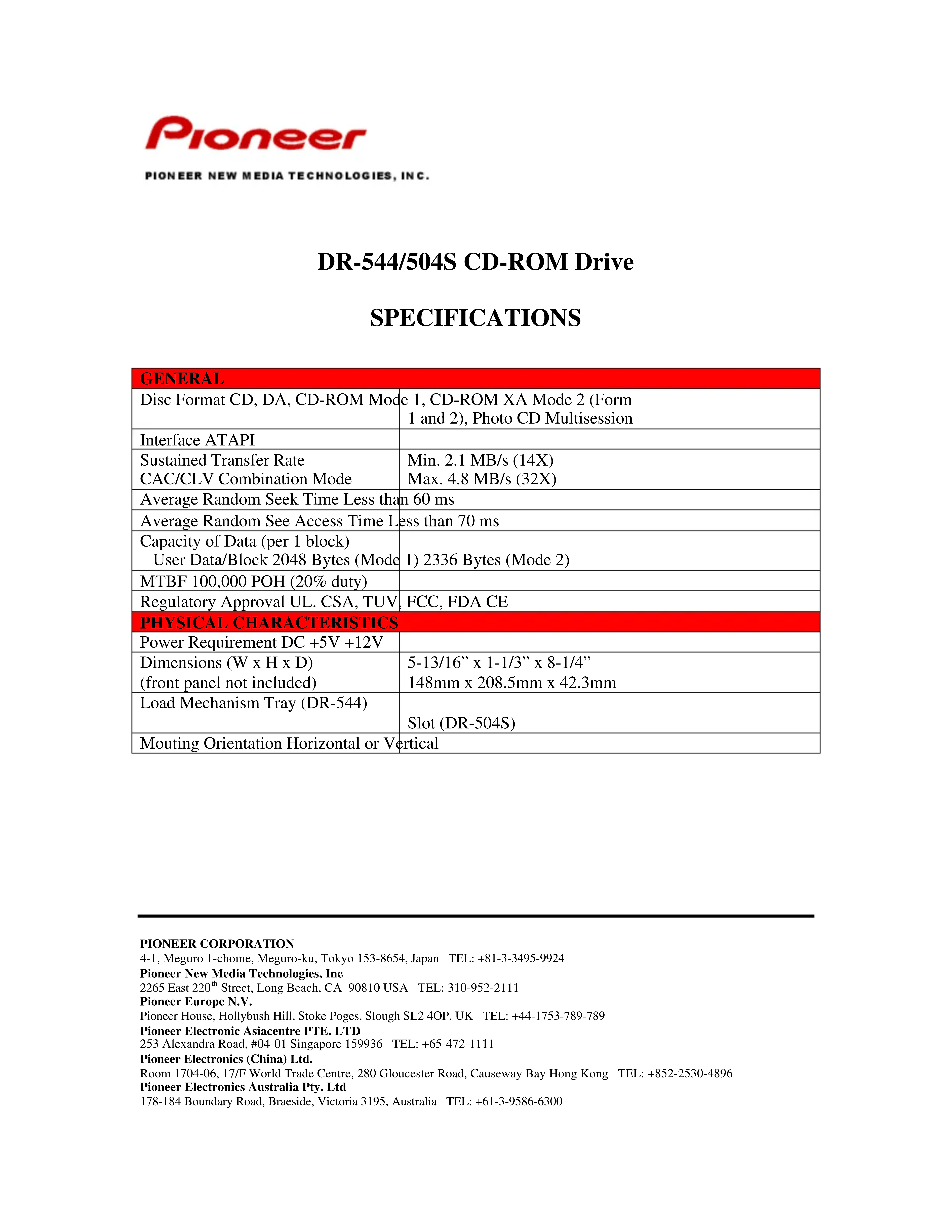

DR-544/504S CD-ROM Drive
SPECIFICATIONS
| GENERAL | |
| Disc Format CD, DA, CD-ROM Mode | 1, CD-ROM XA Mode 2 (Form 1 and 2), Photo CD Multisession |
| Interface ATAPI | |
| Sustained Transfer Rate | Min. 2.1 MB/s (14X) |
| CAC/CLV Combination Mode | Max. 4.8 MB/s (32X) |
| Average Random Seek Time Less than 60 ms | |
| Average Random See Access Time Less than 70 ms | |
| Capacity of Data (per 1 block)User Data/Block 2048 Bytes (Mode 1) | 2336 Bytes (Mode 2) |
| MTBF 100,000 POH (20% duty) | |
| Regulatory Approval UL. CSA, TUV, FCC, FDA CE | |
| PHYSICAL CHARACTERISTICS | |
| Power Requirement DC +5V +12V | |
| Dimensions (W x H x D)(front panel not included) | 5-13/16” x 1-1/3” x 8-1/4”148mm x 208.5mm x 42.3mm |
| Load Mechanism Tray (DR-544) | Slot (DR-504S) |
| Mouting Orientation Horizontal or Vertical | |
