R2W10D2 - Caisson de basses ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur d'extrêmes graves (subwoofer)
Marque	Alpine
Modèle	R2W10D2
Diamètre du haut-parleur	10 pouces (25 cm)
Type de bobine	Double bobine (Dual Voice Coil)
Impédance par bobine	2 Ω + 2 Ω
Puissance admissible (RMS)	300 W
Puissance de crête	750 W
Réponse en fréquence	26 Hz - 200 Hz
Sensibilité (1W/1m)	82.3 dB
Fréquence de résonance (Fs)	31 Hz
Facteur de qualité total (Qts)	0.47
Volume d'enceinte scellé recommandé	18.2 L
Diamètre de la bobine	65.5 mm (2.6")
Poids de l'aimant	123 oz (environ 3.49 kg)
Surface du diaphragme (Sd)	333 cm²
Excursion linéaire (Xmax)	20 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et ne pas obstruer l'évent.
Sécurité	Respecter les puissances recommandées. Ne pas utiliser dans un environnement humide.
Pièces détachées et réparabilité	Contacter un service agréé Alpine. Ne pas démonter soi-même.
Informations générales	Utiliser avec un amplificateur adapté. Consulter le manuel pour le câblage.

FOIRE AUX QUESTIONS - R2W10D2 ALPINE

Comment brancher ce subwoofer en série ou parallèle ?

Pour une impédance totale de 4 Ω, branchez les bobines en série (2+2). Pour 1 Ω, branchez en parallèle. Consultez le schéma de câblage fourni.

Quelle est l'impédance totale possible ?

Avec deux bobines de 2 Ω, vous pouvez obtenir 4 Ω (série) ou 1 Ω (parallèle). Assurez-vous que votre amplificateur supporte l'impédance choisie.

Quel volume d'enceinte scellé est recommandé ?

Le volume net interne recommandé est de 18,2 litres. Utilisez du MDF de 19 mm d'épaisseur.

Puis-je utiliser ce subwoofer dans une enceinte bass-reflex ?

Oui, mais les paramètres Thiel-Small le permettent. Calculez le volume et l'accord avec un logiciel spécialisé ou suivez les recommandations Alpine.

Quelle puissance d'amplificateur est recommandée ?

Un amplificateur délivrant entre 300 W et 750 W RMS par canal à l'impédance de charge est idéal.

Comment régler le filtre passe-bas ?

Réglez le filtre passe-bas de l'amplificateur entre 80 Hz et 120 Hz pour une intégration optimale avec les autres enceintes.

Que faire si le subwoofer produit un son déformé ?

Vérifiez que l'amplificateur n'est pas en écrêtage (clip), réduisez le gain ou le volume. Assurez-vous que l'enceinte est correctement dimensionnée et étanche.

Comment entretenir le subwoofer ?

Nettoyez la membrane avec un chiffon doux et sec. Évitez les liquides et la poussière excessive. Ne touchez pas la bobine.

Quels sont les précautions de sécurité ?

Ne dépassez pas la puissance nominale. Éloignez le subwoofer de l'humidité et des sources de chaleur. Déconnectez la batterie lors de l'installation.

Où trouver les pièces de rechange ?

Contactez un revendeur agréé Alpine ou le service après-vente. N'utilisez que des pièces d'origine.

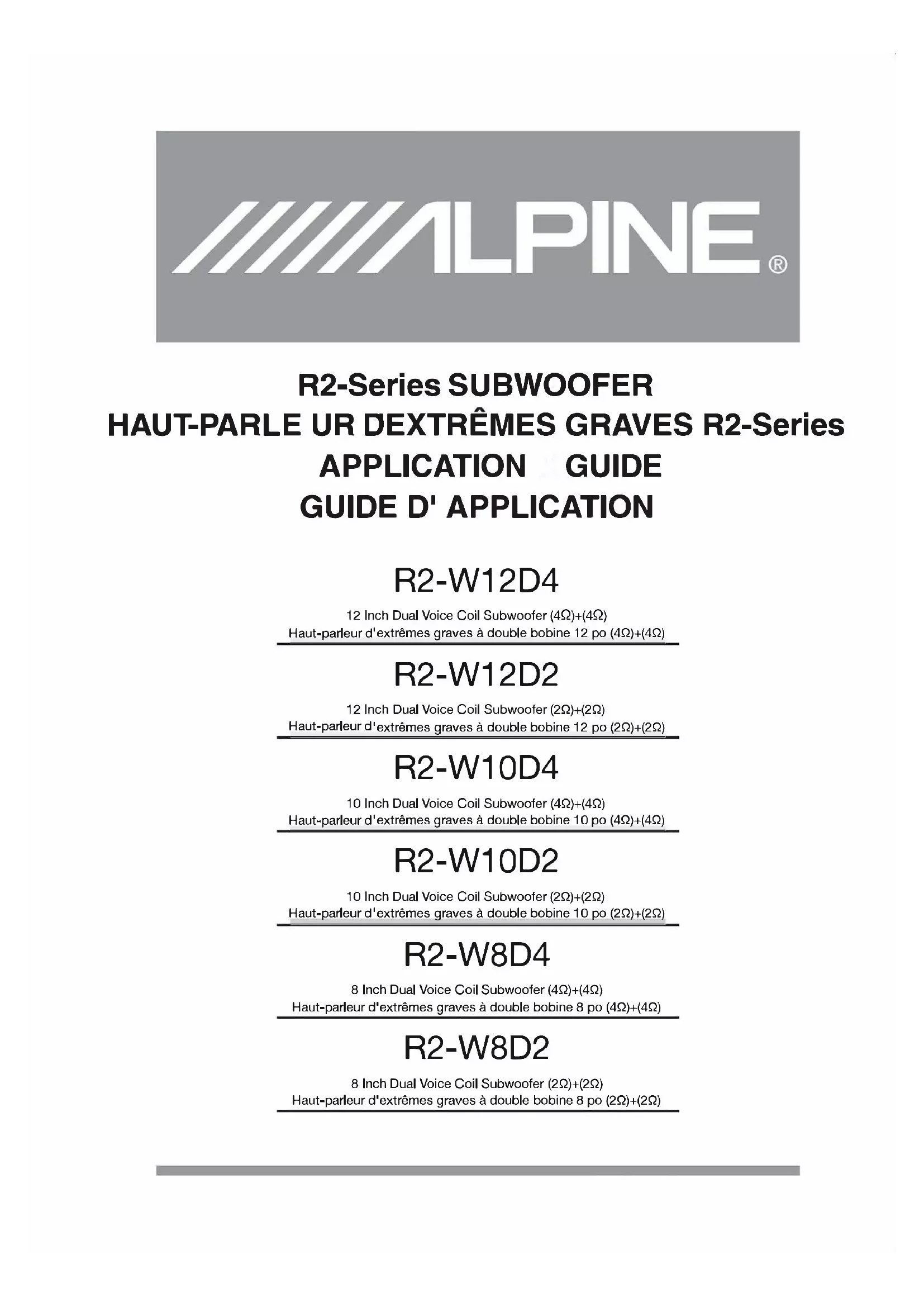

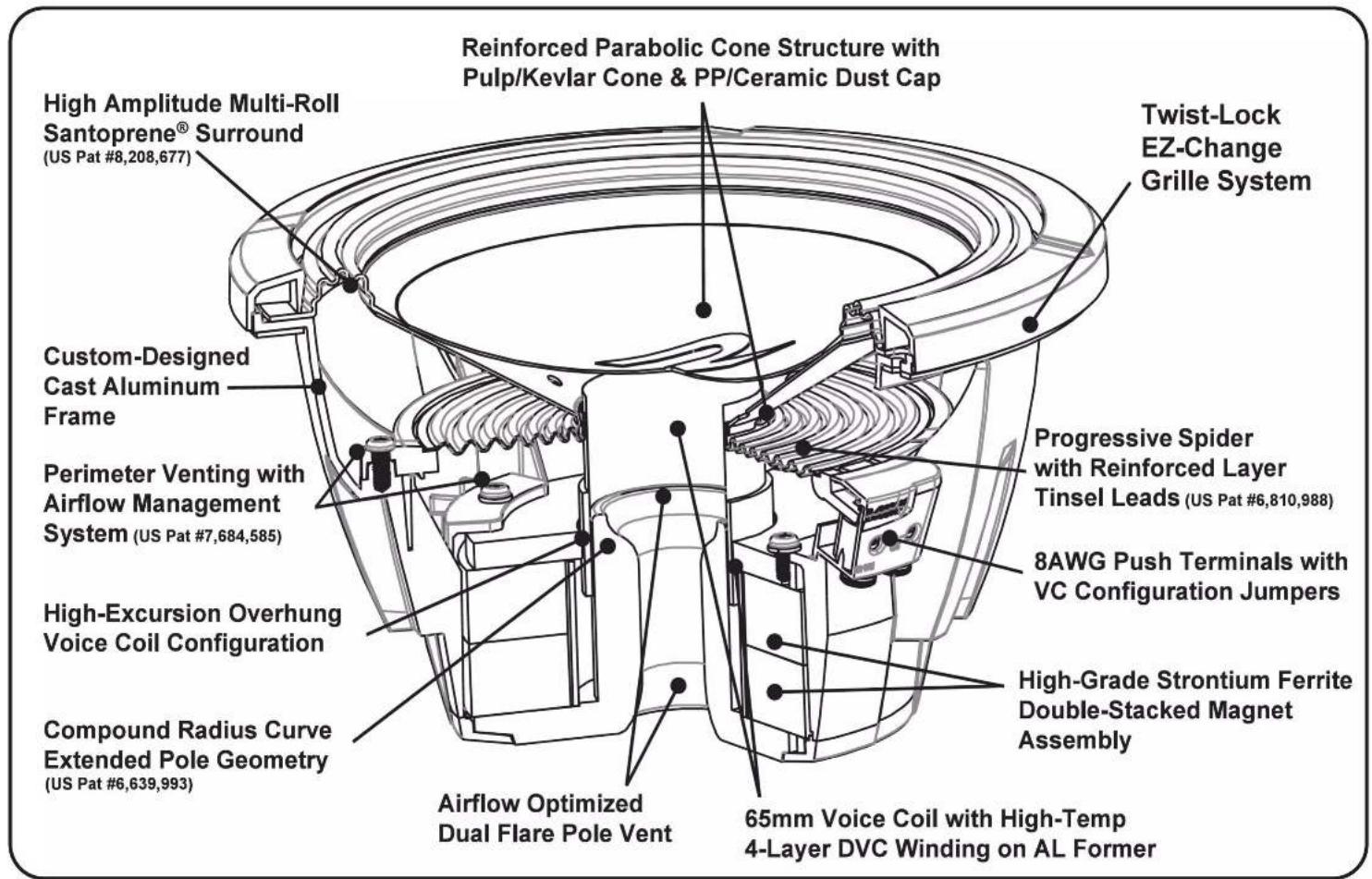

MODE D'EMPLOI R2W10D2 ALPINE

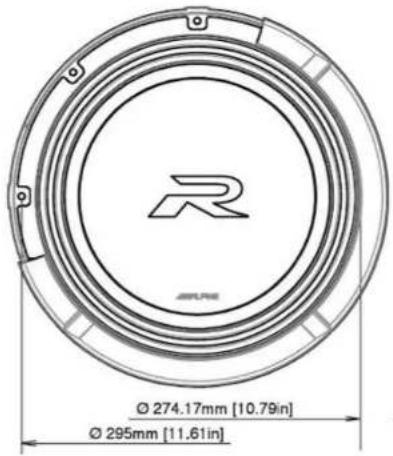

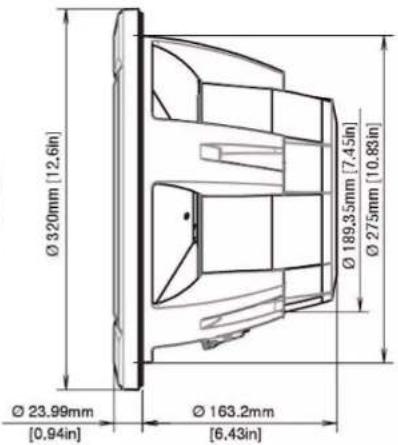

12 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 12 po (4) + (4)

R2-W12D2

12 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrèmes graves à double bobine 12 po (2) + (2)

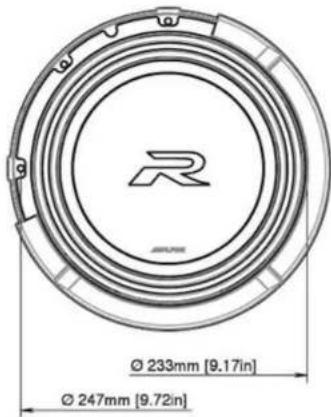

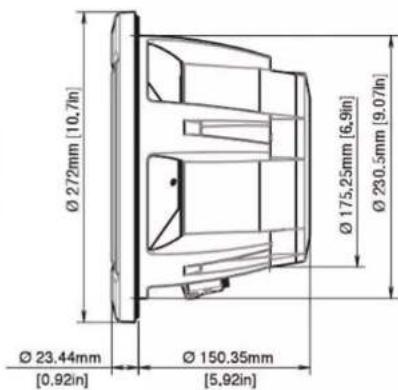

R2-W10D4

10 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extremes graves a double bobine 10 po (4) + (4)

R2-W10D2

10 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 10 po (2) + (2)

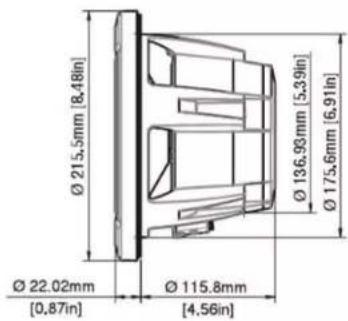

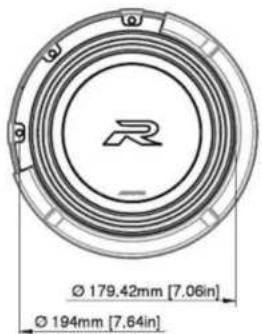

R2-W8D4

8 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 8 po (4) + (4)

R2-W8D2

8 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 8 po (2) + (2)

Attention: lire le manuel de l'amplificateur pour la connexion à 1Ω .

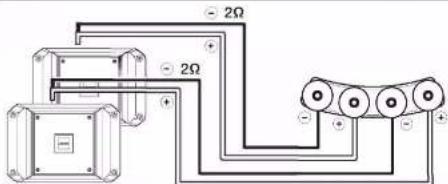

Example 4 Two Amplifiers + One Subwoofer

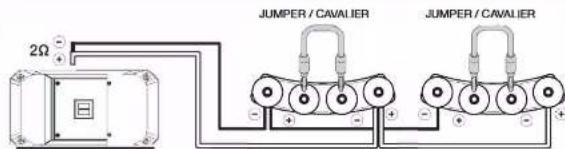

Example 8 One Amplifier and Two Subwoofer

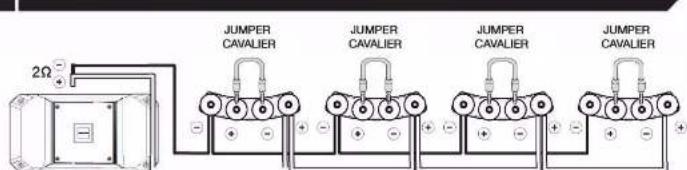

Example 8 One Amplifier + Four Subwoofer

RB-Series WIRING WORKSHEET

CABLAGEPOURB2-8eries

General Specifications
Sealed	Taille
Frequency Response	Response en Fréquence
Power Range	Plage de Puissance
Power Handling	Puisance Admissible
Magnet Weight	Poids de l'aimant
Voice Coil Diameter	Diamètre de la bobine
Thiel-Small Parameters
Sensitivity (1W/1m)	Sensibilité (1W/1m)	SPL
DC Resistance	Résistance CC	Re
Free Air Resonance	Résonance à l'air libre	Fs
Equivalent Stiffness	Raiduer équivalente	Vas
Mechanical Q	Q Méchanique	Qms
Electrical Q	Q Électrique	Qes
Total Q	Q Total	Qts
Cone Area	Surface du diaphragme	Sd
Linear Excursion	Displacement Linéare	Xmax (1-way)
Mechanical Travel	Déplacement Mécanique	Xmech (P-P)

R2-Series
R2-W8D2	R2-W8D4	R2-W10D2	R2-W10D4	R2-W12D2	R2-W12D4
2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω
8"		10"		12"
30Hz-200Hz		26Hz-200Hz		24Hz-200Hz
150W-350W RMS		300W-750W RMS
350W RMS (efficace) / 1000W PEAK (de crête)		750W RMS (efficace) / 2250W PEAK (de créte)
56 oz		123 oz		144 oz
40 mm (1.6")		65.5 mm (2.6")
83.6 dB	83.7 dB	82.3 dB	82.8 dB	85.0 dB	84.6 dB
1.8Ω+1.8Ω	3.6Ω+3.6Ω	1.9Ω+1.9Ω	3.5Ω+3.5Ω	1.9Ω+1.9Ω	3.5Ω+3.5Ω
42 Hz	43 Hz	31 Hz	32 Hz	29 Hz	30 Hz
10.1L	10.5 L	18.2 L	18.2 L	36.9 L	32.8 L
7.69	7.08	7.07	6.50	6.32	6.51
0.52	0.58	0.5	0.52	0.44	0.55
0.48	0.53	0.47	0.48	0.41	0.51
201 cm²		333 cm²		479 cm²
12mm		20mm
52mm		70mm		72mm

Notes:
1) Recommandé enceinte volume net Inteme est basée sur 3/4 "(19mm) de construction boftier en MDF.
2) Consulter le tableau ci-dessous pour le calcul de fillet d'enclos alternative volume Interne.

Avant le déplacement du Mont * (aimant)	-0.050 ft3	-0.08 ft3	-0.10 ft3
Inverser Volume mont Ajouté * (des aimants)	+0.035 ft3	+0.05 ft3	+0.09 ft3

• Sur la base de l'épalsseur du déflecteur 3/4" (19mm), avec une ouverte coupée à peu pres à joint diamètre Intérieur

R2-W12D2

R2-W12D4

R2-W10D2

R2-W10D4

R2-W8D2

R2-W8D4
