R2W12D4 - Caisson de basses ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses passif
Marque	Alpine
Modèle	R2W12D4
Diamètre du haut-parleur	12 pouces (30,5 cm)
Type de bobine mobile	Double bobine (Dual Voice Coil)
Impédance par bobine	4 Ω + 4 Ω
Impédance totale (série/parallèle)	8 Ω (série) ou 2 Ω (parallèle)
Matériau du cône	Polypropylène ou fibre de verre (estimation)
Suspension	Caoutchouc haute conformité
Puissance admissible (RMS)	350 W (estimation)
Puissance en crête	700 W (estimation)
Réponse en fréquence	25 Hz - 500 Hz (estimation)
Volume de caisson recommandé	1,5 à 2,0 ft³ (42 à 57 L) pour enceinte close
Déplacement de l'aimant	-0,08 ft³ (montage avant), +0,05 ft³ (montage inversé)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Ne pas exposer à l'humidité. Vérifier l'impédance totale avant connexion.
Pièces détachées et réparabilité	Contacter un service agréé Alpine. Pièces non fournies.
Informations générales	Haut-parleur d'extrêmes graves pour caisson de basses automobile. Série R2.

FOIRE AUX QUESTIONS - R2W12D4 ALPINE

Quelle est la puissance RMS recommandée pour l'amplificateur ?

Pour le R2W12D4, il est conseillé d'utiliser un amplificateur délivrant entre 300 et 400 W RMS sous 2 Ω ou 4 Ω, selon le câblage choisi. Consultez le manuel de l'amplificateur pour les connexions à 1 Ω éventuelles.

Comment câbler le double bobine 4Ω+4Ω ?

Vous pouvez câbler les deux bobines en série pour obtenir 8 Ω, ou en parallèle pour 2 Ω. Pour une impédance de 1 Ω, il est possible de combiner plusieurs subwoofers. Vérifiez toujours les capacités de votre amplificateur.

Quel volume de caisson est recommandé ?

Un volume net interne de 1,5 à 2,0 ft³ (42 à 57 L) pour une enceinte close est recommandé. Pour une enceinte bass-reflex, ajustez le volume et le port selon les spécifications du fabricant.

Puis-je installer ce subwoofer en montage inversé ?

Oui, le montage inversé est possible. Cela ajoute environ +0,05 ft³ au volume interne en raison du déplacement de l'aimant. Assurez-vous que l'aimant ne touche pas le fond du caisson.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage typique pour un 12 pouces Alpine R2 est d'environ 6,5 pouces (165 mm). Mesurez toujours avant de construire le caisson.

Ce subwoofer est-il adapté à une utilisation en voiture ?

Oui, il est conçu pour une utilisation automobile. Veillez à le fixer solidement et à respecter les impédances pour éviter d'endommager l'amplificateur.

Que faire en cas de distorsion ?

Réduisez le volume ou le gain de l'amplificateur. Vérifiez que l'impédance totale correspond à celle supportée par l'ampli et que le caisson n'est pas sous-alimenté.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon microfibre légèrement humide (pas mouillé) pour la poussière. N'utilisez jamais de produits chimiques ou d'alcool. Évitez de toucher le cône.

Où trouver les pièces détachées ?

Contactez un revendeur agréé Alpine ou le service après-vente. Les pièces comme la membrane ou la bobine ne sont pas disponibles en vente directe.

Puis utiliser ce subwoofer avec un amplificateur monobloc ?

Oui, un amplificateur monobloc est idéal. Assurez-vous qu'il puisse délivrer la puissance souhaitée sous l'impédance résultante de votre câblage (2 Ω ou 8 Ω).

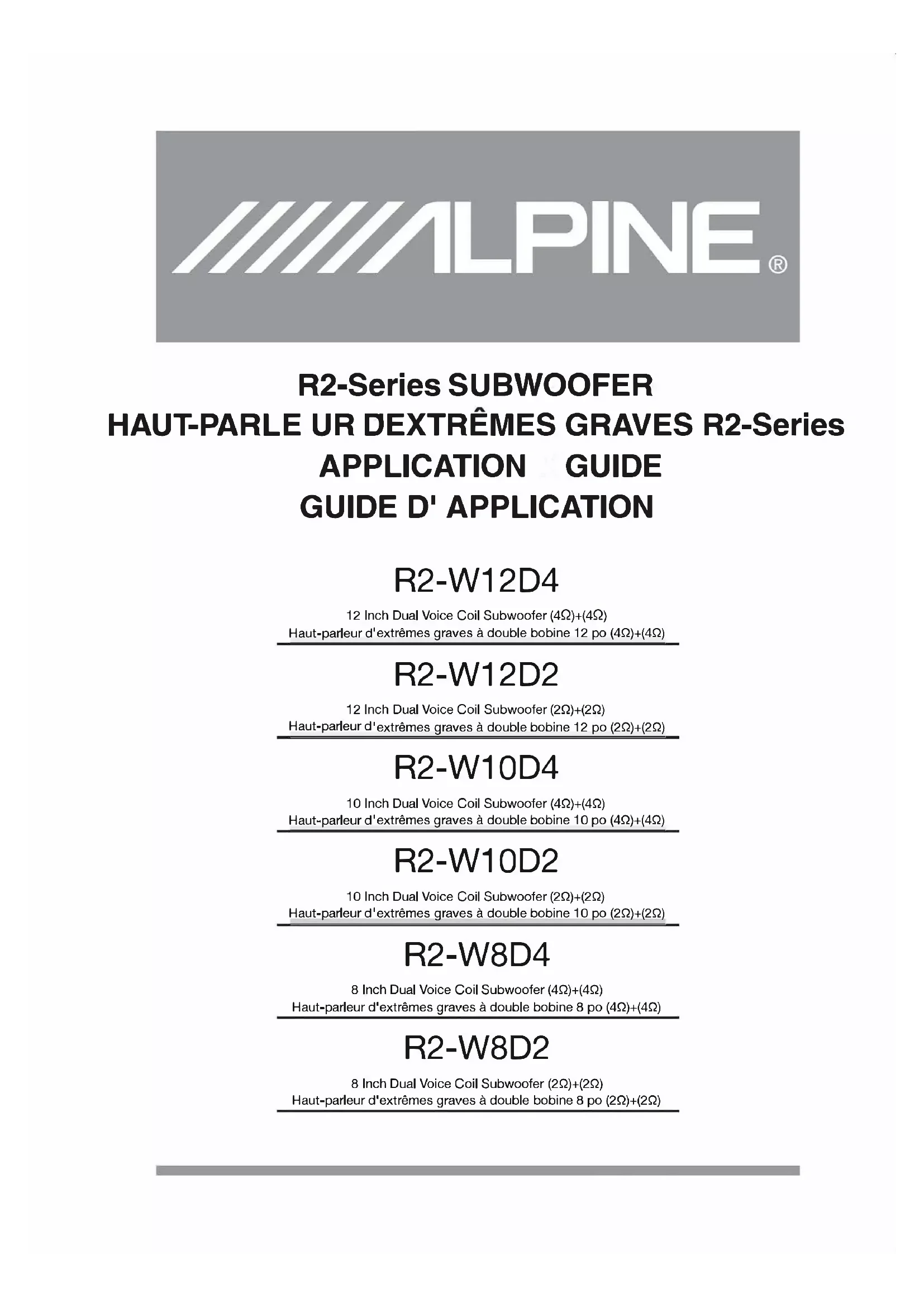

MODE D'EMPLOI R2W12D4 ALPINE

Haut-parleur d'extrêmes graves à double bobine 12 po (4Ω)+(4Ω)

R2-W12D2

Haut-parleur d'extrêmes graves à double bobine 12 po (2Ω)+(2Ω)

R2-W10D4

Haut-parleur d'extrêmes graves à double bobine 10 po (4Ω)+(4Ω)

R2-W10D2

Haut-parleur d'extrêmes graves à double bobine 10 po (2Ω)+(2Ω)

R2-W8D4

Haut-parleur d'extrêmes graves à double bobine 8 po (4Ω)+(4Ω)

R2-W8D2

Haut-parleur d'extrêmes graves à double bobine 8 po (2Ω)+(2Ω)

Caution! Consult amplifier owner's manual for 1Ω connection. Attention: lire le manuel de l'amplificateur pour la connexion à 1Ω.

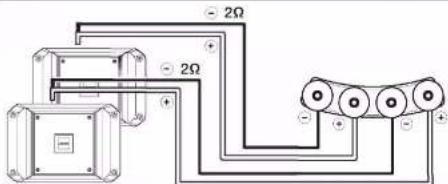

Example 4 Two Amplifiers + One Subwoofer

2Ω 2Ω

Notes:
1) Recommandé enceinte volume net inteme est basée sur 3/4 "(19mm) de construction boîtier en MDF.
2) Consulter le tableau ci-dessous pour le calcul de filet d'enclos alternative volume interne.

Avant le déplacement du Mont * (aimant)	-0.050 ft3	-0.08 ft3	-0.10 ft3
Inverser Volume mont Ajouté * (des aimants)	+0.035 ft3	+0.05 ft3	+0.09 ft3

* Sur la base de l'épaisseur du déflecteur 3/4" (19mm), avec une ouverture coupée à peu près à Joint diamètre Intérieur

R2-W12D2

R2-W12D4
