R2W10D4 - Caisson de basses ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Alpine
Modèle	R2W10D4
Taille du haut-parleur	10 pouces (25,4 cm)
Type de bobine	Double bobine mobile (Dual Voice Coil)
Impédance par bobine	4 Ω + 4 Ω
Réponse en fréquence	26 Hz - 200 Hz
Puissance RMS admissible	350 W (1000 W crête)
Plage de puissance recommandée	150 W - 350 W RMS
Sensibilité (1W/1m)	82,8 dB
Diamètre de la bobine	65,5 mm (2,6 po)
Poids de l'aimant	123 oz (environ 3,49 kg)
Fréquence de résonance (Fs)	32 Hz
Volume équivalent (Vas)	18,2 L
Facteur de qualité total (Qts)	0,48
Excursion linéaire (Xmax)	20 mm
Options de câblage	Série, parallèle, ou amplificateurs multiples
Utilisation recommandée	Enceinte scellée ou bass-reflex (consulter la notice)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas dépasser la puissance nominale, respecter l'impédance de l'amplificateur
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - R2W10D4 ALPINE

Comment câbler un subwoofer Alpine R2W10D4 à double bobine ?

Vous pouvez câbler les deux bobines en série pour obtenir une impédance totale de 8 Ω, ou en parallèle pour 2 Ω. Assurez-vous que votre amplificateur supporte l'impédance résultante. Consultez le schéma de câblage dans la notice.

Quel volume d'enceinte recommandez-vous pour le R2W10D4 ?

Le volume interne recommandé pour une enceinte scellée est d'environ 18,2 litres. Pour un bass-reflex, consultez la notice pour les dimensions de l'évent et le volume ajusté.

Quelle est la puissance maximale à ne pas dépasser ?

La puissance RMS admissible est de 350 W, avec une puissance crête de 1000 W. Il est recommandé de rester dans la plage de 150-350 W RMS pour éviter d'endommager le haut-parleur.

Puis-je utiliser ce subwoofer avec un amplificateur de 2 Ω ?

Oui, si vous câblez les bobines en parallèle, l'impédance totale sera de 2 Ω. Vérifiez que votre amplificateur est stable à 2 Ω.

Quelle est la différence entre les modèles R2W10D4 et R2W10D2 ?

Le R2W10D4 a des bobines de 4 Ω chacune, tandis que le R2W10D2 a des bobines de 2 Ω. Cela affecte les options de câblage et l'impédance finale.

Quel type d'enceinte est préférable pour ce subwoofer ?

Les enceintes scellées offrent une réponse plus précise, tandis que les bass-reflex augmentent l'efficacité dans les basses fréquences. Le choix dépend de vos préférences sonores.

Comment entretenir mon subwoofer Alpine R2W10D4 ?

Nettoyez la surface avec un chiffon sec et doux. Évitez l'humidité et les produits chimiques. Vérifiez périodiquement les connexions.

Quelle est la sensibilité de ce haut-parleur ?

La sensibilité est de 82,8 dB (1W/1m). Cela signifie qu'avec 1 watt, il produit 82,8 dB à 1 mètre.

Puis-je utiliser plusieurs subwoofers R2W10D4 avec un seul amplificateur ?

Oui, en respectant l'impédance totale. Par exemple, deux subwoofers avec bobines en série (8 Ω chacun) peuvent être câblés en parallèle pour 4 Ω. Calculez l'impédance résultante.

Le R2W10D4 est-il adapté à une utilisation en voiture ?

Oui, il est conçu pour une utilisation automobile. Assurez-vous de le fixer solidement et de respecter les caractéristiques électriques de votre système.

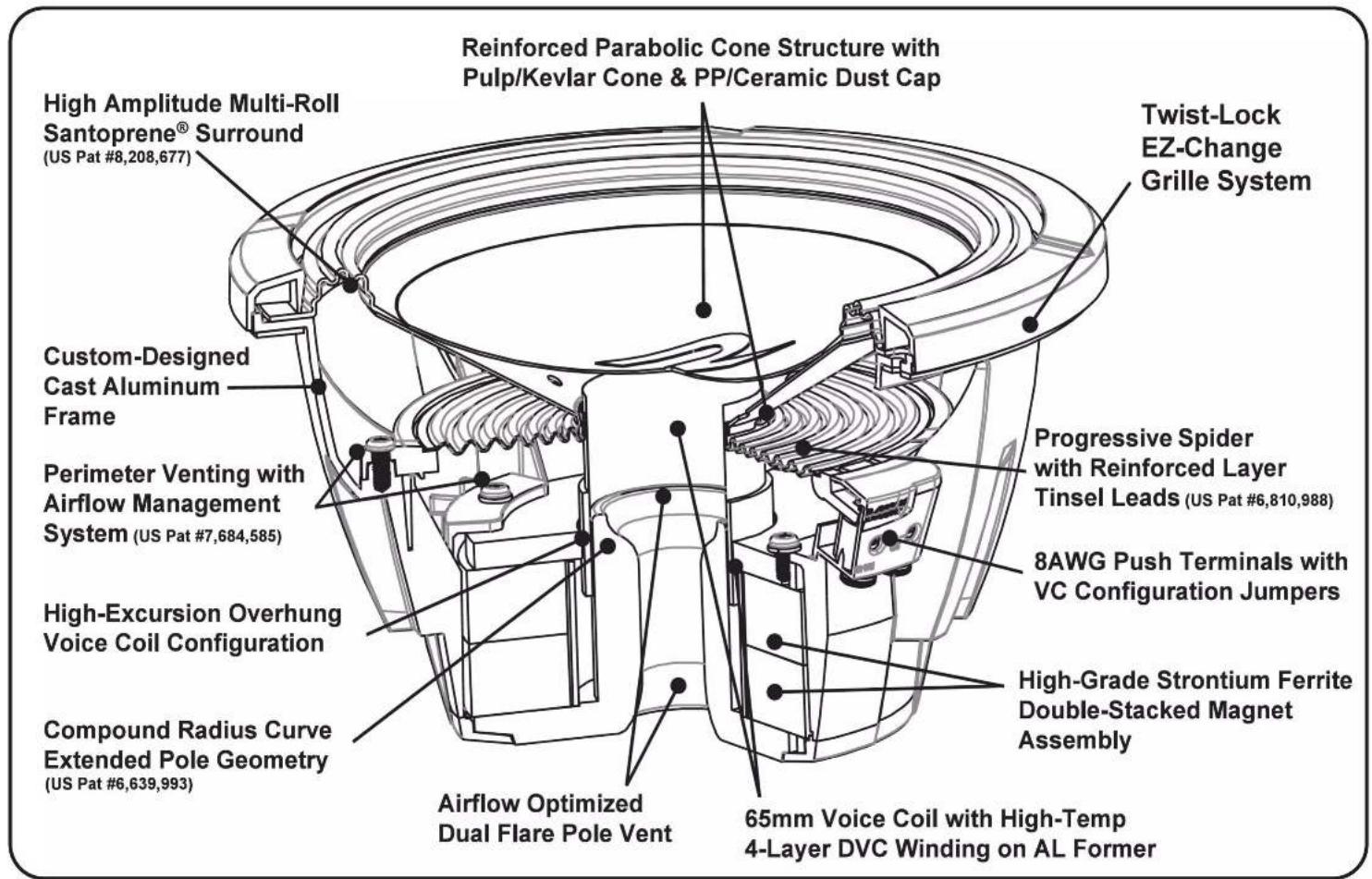

MODE D'EMPLOI R2W10D4 ALPINE

12 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 12 po (4) + (4)

R2-W12D2

12 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 12 po (2) + (2)

R2-W10D4

10 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extremes graves a double bobine 10 po (4) + (4)

R2-W10D2

10 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 10 po (2) + (2)

R2-W8D4

8 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 8 po (4) + (4)

R2-W8D2

8 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 8 po (2) + (2)

Attention: l're le manuel de I'amplicatriceur pour la connexion a 1Ω.

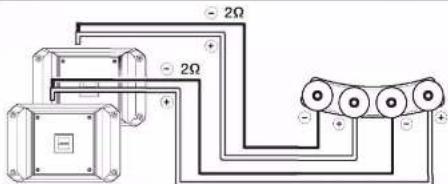

Example 4 Two Amplifiers + One Subwoofer

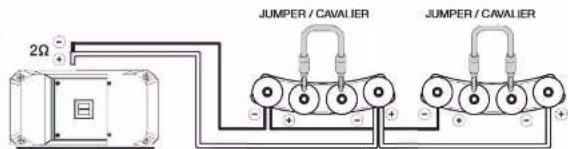

Example 8 One Amplifier and Two Subwoofer

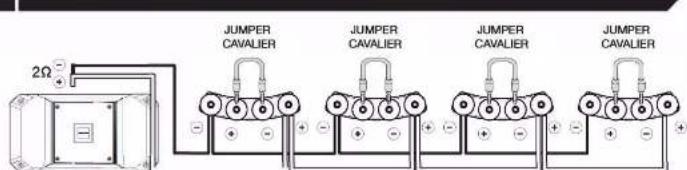

Example 8 One Amplifier + Four Subwoofer

RB-Series WIRING WORKSHEET

CABLAGEPOURB2-8eries

General Specifications
Sealed	Taille
Frequency Response	Response en Fréquence
Power Range	Plage de Puissance
Power Handling	Puisance Admissible
Magnet Weight	Poids de l'aimant
Voice Coil Diameter	Diamètre de la bobine
Thiel-Small Parameters
Sensitivity (1W/1m)	Sensibilité (1W/1m)	SPL
DC Resistance	Résistance CC	Re
Free Air Resonance	Résonance à l'air libre	Fs
Equivalent Stiffness	Raiduer équivalente	Vas
Mechanical Q	Q Méchanique	Qms
Electrical Q	Q Électrique	Qes
Total Q	Q Total	Qts
Cone Area	Surface du diaphragme	Sd
Linear Excursion	Displacement Linéare	Xmax (1-way)
Mechanical Travel	Déplacement Mécanique	Xmech (P-P)

R2-Series
R2-W8D2	R2-W8D4	R2-W10D2	R2-W10D4	R2-W12D2	R2-W12D4
2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω
8"		10"		12"
30Hz-200Hz		26Hz-200Hz		24Hz-200Hz
150W-350W RMS		300W-750W RMS
350W RMS (efficace) / 1000W PEAK (de crête)		750W RMS (efficace) / 2250W PEAK (de crête)
56 oz		123 oz		144 oz
40 mm (1.6")		65.5 mm (2.6")
83.6 dB	83.7 dB	82.3 dB	82.8 dB	85.0 dB	84.6 dB
1.8Ω+1.8Ω	3.6Ω+3.6Ω	1.9Ω+1.9Ω	3.5Ω+3.5Ω	1.9Ω+1.9Ω	3.5Ω+3.5Ω
42 Hz	43 Hz	31 Hz	32 Hz	29 Hz	30 Hz
10.1L	10.5 L	18.2 L	18.2 L	36.9 L	32.8 L
7.69	7.08	7.07	6.50	6.32	6.51
0.52	0.58	0.5	0.52	0.44	0.55
0.48	0.53	0.47	0.48	0.41	0.51
201 cm²		333 cm²		479 cm²
12mm		20mm
52mm		70mm		72mm

Notes:
1) Recommandé enceinte volume net Inteme est basée sur 3/4 "(19mm) de construction bottier en MDF.
2) Consulter le tableau ci-dessous pour le calcul de fillet d'enclos alternative volume Interne.

Avant le déplacement du Mont * (aimant)	-0.050 ft3	-0.08 ft3	-0.10 ft3
Inverser Volume mont Ajoute * (des aimants)	+0.035 ft3	+0.05 ft3	+0.09 ft3

• Sur la base de l'épalsseur du déflecteur 3/4" (19mm), avec une ouverture coupée à peu pres à joint diamètre Intérieur

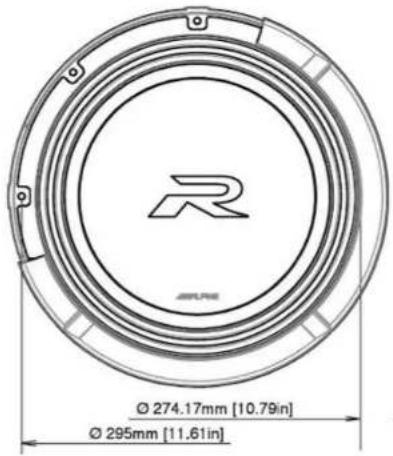

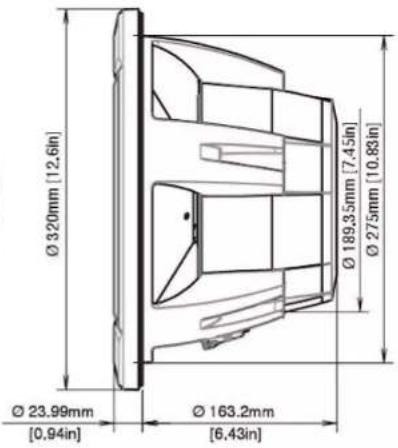

R2-W12D2

R2-W12D4

R2-W10D2

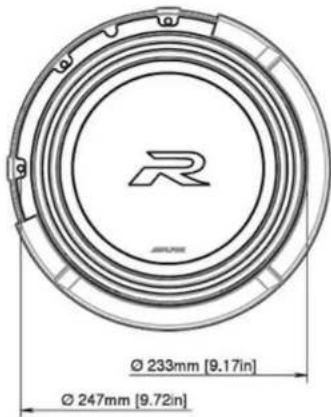

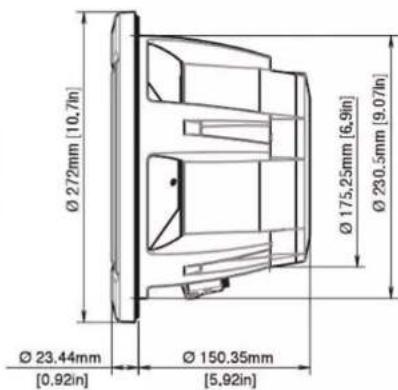

R2-W10D4

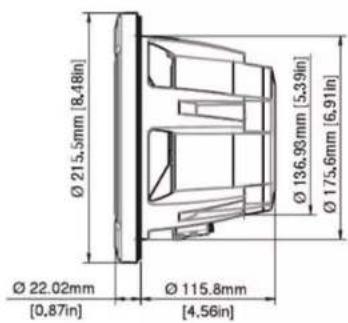

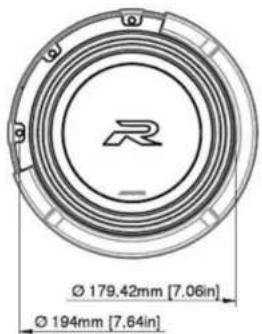

R2-W8D2

R2-W8D4
