TEG1008D - Commutateur Tenda - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Gigabit non géré
Marque	Tenda
Modèle	TEG1008D
Nombre de ports	8 ports RJ45 10/100/1000 Mbps
Capacité de commutation	16 Gbps
Table d'adresses MAC	4K entrées
Méthode de transfert	Store-and-Forward
Support Jumbo Frame	9K
Protection contre la foudre	≥4KV
Alimentation	Adaptateur externe 9V 1A (entrée AC 100-240V)
Dimensions (L×l×H)	187 × 107 × 33 mm
Poids net	0.51 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Normes	IEEE 802.3/3u/3x/3ab
Certifications	CE, FCC, RoHS
Contenu du paquet	Commutateur, adaptateur secteur, guide d'installation rapide
Fonctionnalités	Prévention de boucle, auto MDI/MDIX, contrôle de flux IEEE 802.3x
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Utiliser exclusivement l'adaptateur fourni. Ne pas exposer à l'humidité ou aux intempéries.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV en cas de panne.

FOIRE AUX QUESTIONS - TEG1008D Tenda

Comment installer le commutateur Tenda TEG1008D ?

Branchez l'adaptateur secteur sur le commutateur et sur une prise électrique. Connectez vos appareils (ordinateurs, routeur, etc.) aux ports RJ45 à l'aide de câbles Ethernet. Aucune configuration logicielle n'est nécessaire, le commutateur est plug-and-play.

Est-ce que ce commutateur est vraiment plug-and-play ?

Oui, le TEG1008D est un commutateur non géré. Il détecte automatiquement la vitesse et le mode duplex de chaque périphérique connecté. Aucune configuration manuelle n'est requise.

Quels câbles Ethernet utiliser avec le TEG1008D ?

Pour des performances optimales en Gigabit, utilisez des câbles Cat 5e ou supérieur (Cat 6, Cat 6a). Les câbles Cat 3 conviennent pour 10 Mbps, Cat 5 pour 100 Mbps.

Que faire si les voyants LED ne s'allument pas après connexion ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous que le câble Ethernet est bien enfoncé des deux côtés. Testez avec un autre câble ou un autre périphérique. Si le problème persiste, contactez le support technique.

Comment réinitialiser le commutateur TEG1008D ?

Ce commutateur non géré ne possède pas de bouton de réinitialisation. Pour le redémarrer, débranchez l'alimentation pendant quelques secondes puis rebranchez-la. Cela efface les tables MAC temporaires.

Puis-je utiliser ce commutateur avec un routeur existant ?

Oui, connectez simplement un câble Ethernet entre un port LAN de votre routeur et un port du commutateur. Les autres ports du commutateur serviront à connecter vos appareils (PC, imprimante, etc.).

Quelle est la consommation électrique du TEG1008D ?

La consommation maximale est de 4,5 W sous 220V. Grâce à sa conception sans ventilateur, il est silencieux et économe en énergie.

Ce commutateur supporte-t-il le VLAN ou d'autres fonctionnalités de niveau 3 ?

Non, le TEG1008D est un commutateur non géré de niveau 2. Il ne supporte pas le VLAN, les liens agrégés ou les fonctions de routage. Il se contente de transmettre les trames Ethernet de manière transparente.

Comment connecter plusieurs commutateurs TEG1008D ensemble ?

Vous pouvez cascader plusieurs commutateurs en connectant un câble Ethernet entre un port du premier commutateur et un port du second. Veillez à ne pas créer de boucle réseau ; la fonction de prévention de boucle intégrée aide à éviter les tempêtes de broadcast.

Où télécharger le manuel d'utilisation complet du TEG1008D ?

Le manuel est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel de Tenda (www.tendacn.com). Vous pouvez également le télécharger directement depuis la page du produit.

MODE D'EMPLOI TEG1008D Tenda

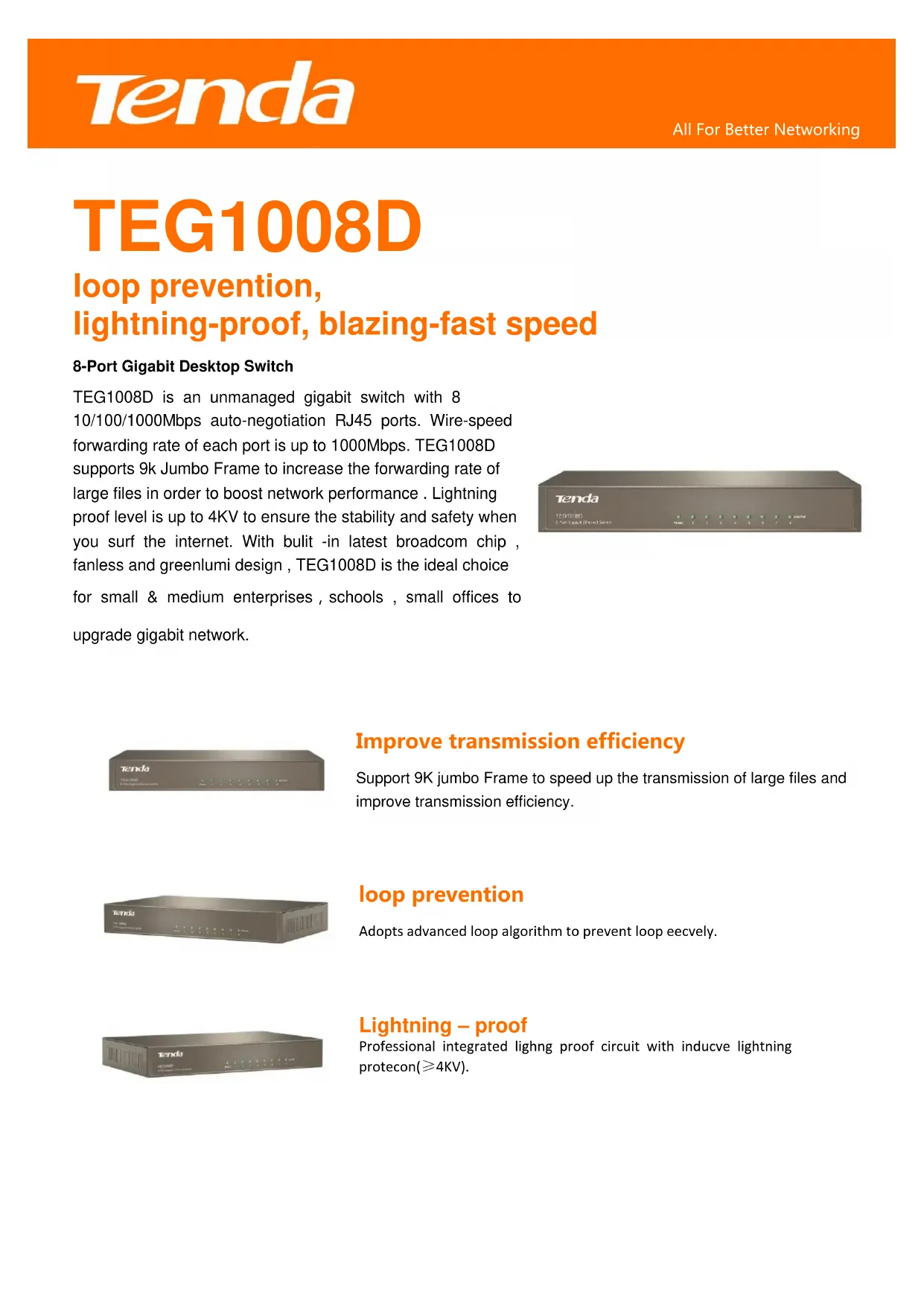

TEG1008D

loop prevention, lightning-proof, blazing-fast speed

8-Port Gigabit Desktop Switch

TEG1008D is an unmanaged gigabit switch with 8 10/100/1000Mbps auto-negotiation RJ45 ports. Wire-speed forwarding rate of each port is up to 1000Mbps. TEG1008D supports 9k Jumbo Frame to increase the forwarding rate of large files in order to boost network performance. Lightning proof level is up to 4KV to ensure the stability and safety when you surf the internet. With bulit -in latest Broadcom chip, fanless and greenlumi design, TEG1008D is the ideal choice for small & medium enterprises, schools, small offices to upgrade gigabit network.

Improve transmission efficiency

Support 9K jumbo Frame to speed up the transmission of large files and improve transmission efficiency.

loop prevention

Adopts advanced loop algorithm to prevent loop eecvely.

Lightning – proof

Professional integrated lightng proof circuit with inducve lightning protecon( ≥slant 4KV).

Specifications

	Model NO.	TEG1008D
Hardware Features	Standards	IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab
	Interface	8*10/100/1000M auto-negotiation RJ45 ports (Auto MDI/MDIX)
	Transmission Media	10Base-T: Cat. 3 UTP or better 100Base-TX: Cat.5 UTP or better1000Base-T: Cat.5e UTP or better
	Forwarding Speed	10Mbps: 14880pps 100Mbps: 148800pps1000Mbps: 1488000pps
	Power Supply	Input: AC:100-240V; 50/60HzOutput: 9.0V 1A (External Power Adapter)
	Product Dimensions (L*W*H)	187mm×107mm×33 mm
	LEDs	1* Power, 8* Link/Act
	Switching Capacity	16Gbps
	MAC Address Table	4K
	Power Consumption	Maximum : 4.5W (220V)
Software Features	Transfer Method	Store and Forward
	Access Control	CDMA/CD
	MAC Address Learning	Automatic update
Others	Temperature	Operating Temperature: 0°C~40°CStorage Temperature: -40°C~70°C
	Humidity	Operating Humidity: 10%~90% non-condensingStorage Humidity: 5%~90% non-condensing
	Certification	CE , FCC , RoHS
	Related Products	L8139D 10/100M Network AdapterS16 16-Port 10/100Mbps Desktop SwitchTEG1024D 24-Port Gigabit Desktop Switch
	Compatible OS	Windows 8 32/64 bit , Windows 7 32/64 bit , Windows xp 32/64 bit ,Linux , MAC OS
	Package Contents	8-Port Gigabit Ethernet SwitchPower Adapter (9V 1A)Quick Installation Guide
	Packing (Qty)	Package Size: 298*206*60mmCarton size: 611*320*226mmPacking number: 10 PCS
	Weight	NW/GW: 0.51KG / 0.78KGCarton Weight: 8.44KG

Note: "Net" is the weight of device, Adapter weight differs from different districts.
The datasheet reserves the changes.

SHENZHEN TENDA TECHNOLOGY CO., LTD.

Tenda Technology Bldg. Int'l E-City, # 1001 Zhong Shan Yuan Rd., Nanshan District, Shenzhen 518055, China

Phone: [phone] Fax:[phone]

Email: [e-mail] [e-mail]

Http: www.tendacn.com

Cartoon character wearing orange shirt and headphones, giving a thumbs-up gesture (no text or symbols)

© 2013 SHENZHEN TENDA TECHNOLOGY CO., Ltd, the Tenda logo is registered trademark of Shenzhen Tenda Technology Co., Ltd in China and/or other countries. Other brand and product names are trademarks or registered trademarks of their respective holders. Information is subject to change without notice. ALL rights reserved.
