Type de produit	Enceinte passive pour guitare basse
Marque	TC Electronic
Modèle	RS410
Dimensions (L x H x P)	664 x 596 x 427 mm
Poids	37 kg (82 lbs)
Matériau	Contreplaqué 18 mm
Grille	Grille métallique
Haut-parleurs	4 x 10" Eminence custom US
Tweeter	HP Eminence à bobine aluminium 33 mm
Impédance	8 Ohms
Connecteurs	SpeakON (entrée et liaison)
Commande HF LEVEL	Réglage du niveau des hautes fréquences
Évent	Frontal
Empilage	Jusqu'à 2 baffles verticalement, combinaison avec RS112/RS115/RS210/RS212
Alimentation	Passive (nécessite un ampli externe)
Nettoyage	Chiffon sec uniquement
Sécurité	Assurer la stabilité ; ne pas empiler plus de 2 verticalement
Réparabilité	Aucune pièce réparable par l'utilisateur ; confier à un personnel qualifié
Accessoires inclus	Non spécifié (câbles non fournis)

FOIRE AUX QUESTIONS - RS410 TC ELECTRONIC

Comment connecter l'enceinte RS410 à un ampli ?

Utilisez un câble SpeakON. Connectez la sortie de l'ampli à l'un des connecteurs SpeakON de l'enceinte (entrée). Pour relier une deuxième enceinte, utilisez l'autre connecteur (liaison).

Puis-je empiler plusieurs RS410 ?

Oui, mais seulement deux enceintes verticalement. Assurez-vous de la stabilité pour éviter tout basculement. Vous pouvez aussi associer des modèles RS112, RS115, RS210, RS212.

Comment régler les hautes fréquences sur le RS410 ?

Utilisez la commande HF LEVEL située sur le panneau arrière. Tournez-la pour augmenter ou diminuer le niveau des aigus selon vos préférences.

Quel type de câble utiliser avec le RS410 ?

Utilisez des câbles SpeakON à 2 conducteurs (NL2 ou NL4) pour la connexion à l'ampli et la liaison entre enceintes.

Puis-je utiliser l'enceinte avec un ampli de guitare standard ?

Le RS410 est conçu pour la basse et possède une impédance de 8 Ohms. Vérifiez que votre ampli est compatible avec une charge de 8 Ohms et suffisamment puissant.

Comment nettoyer l'enceinte RS410 ?

Nettoyez-la avec un chiffon sec. N'utilisez pas d'eau ni de produits chimiques pour éviter d'endommager la finition antidérapante.

Que faire en cas de problème de son (distorsion, absence d'aigus) ?

Vérifiez la connexion des câbles, l'impédance totale si plusieurs enceintes, et le réglage HF LEVEL. Si le problème persiste, confiez l'enceinte à un technicien qualifié.

L'enceinte RS410 est-elle réparable par l'utilisateur ?

Non, l'enceinte ne contient aucune pièce réparable par l'utilisateur. Toute intervention doit être effectuée par un personnel qualifié.

Quelles sont les dimensions et le poids du RS410 ?

Dimensions : 664 x 596 x 427 mm (L x H x P). Poids : 37 kg (82 lbs). Prévoir une manipulation à deux personnes.

Puis-je utiliser le RS410 en extérieur ?

L'enceinte est conçue pour un usage intérieur. Évitez l'exposition à l'humidité et à des températures extrêmes. En extérieur, protégez-la de la pluie.

MODE D'EMPLOI RS410 TC ELECTRONIC

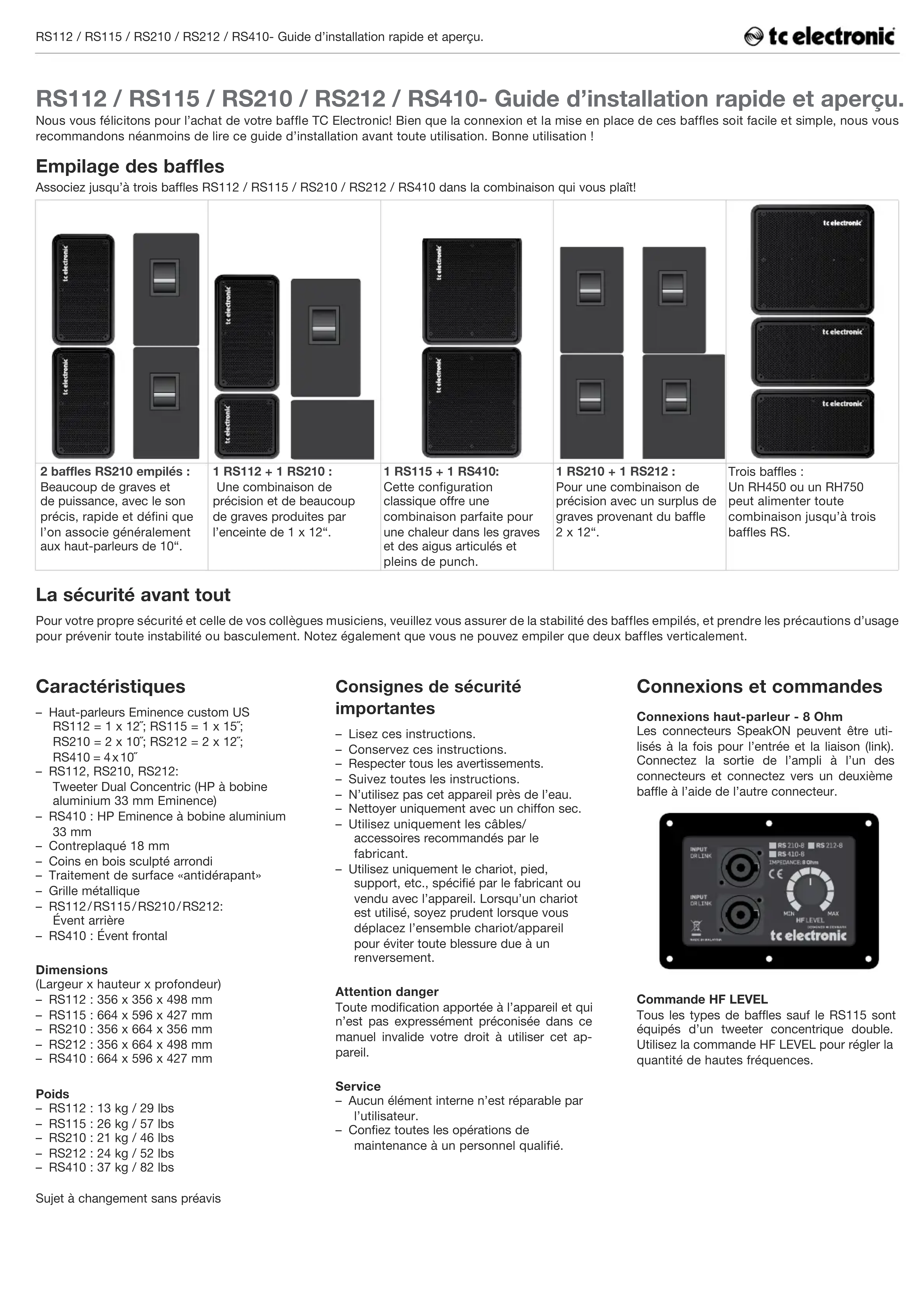

RS112 / RS115 / RS210 / RS212 / RS410- Guide d'installation rapide et aperçu.

Nous vous félicitons pour l'achat de votre baffle TC Electronic! Bien que la connexion et la mise en place de ces baffles soit facile et simple, nous vous recommandons néanmoins de lire ce guide d'installation avant toute utilisation. Bonne utilisation !

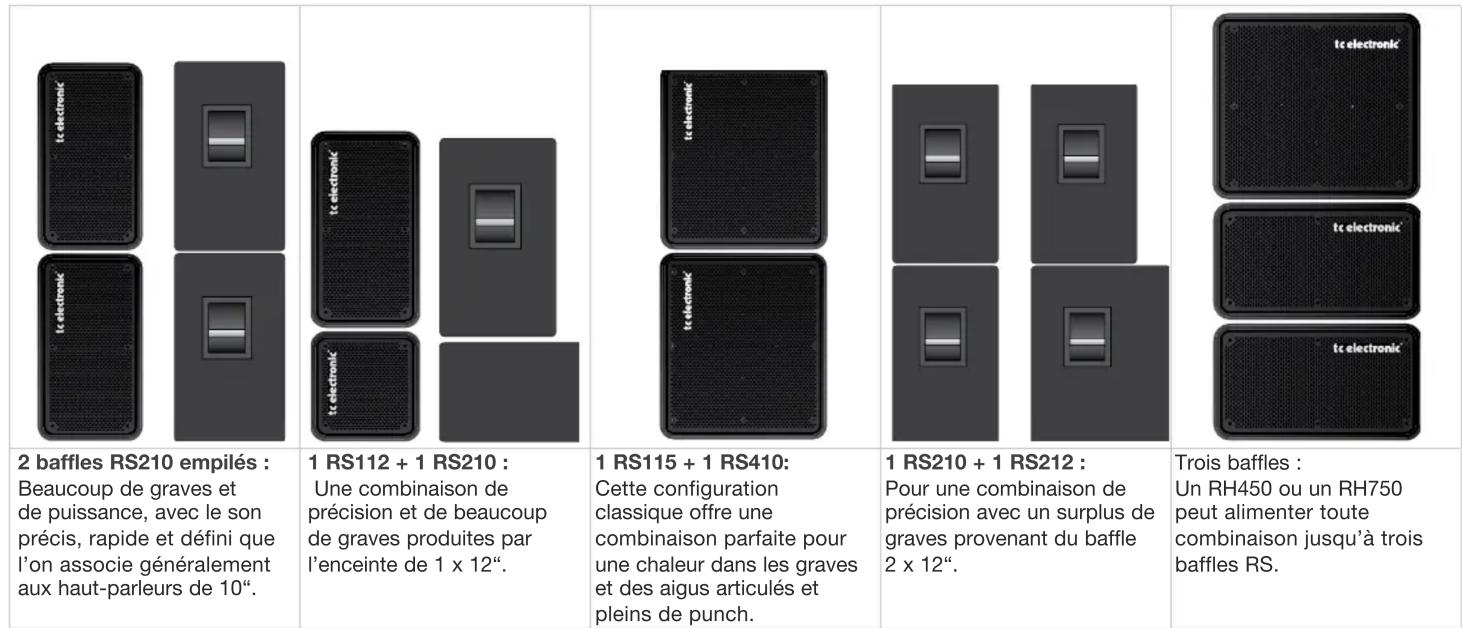

Empilage des baffles

Associez jusqu'à trois baffles RS112 / RS115 / RS210 / RS212 / RS410 dans la combinaison qui vous plaît!

2 baffles RS210 empilés : Beaucoup de graves et de puissance, avec le son précis, rapide et défini que l'on associe généralement aux haut-parleurs de 10“.

La sécurité avant tout

Pour votre propre sécurité et celle de vos collègues musiciens, veuillez vous assurer de la stabilité des baffles empilés, et prendre les précautions d'usage pour prévenir toute instabilité ou basculement. Notez également que vous ne pouvez empiler que deux baffles verticalement.

Caractéristiques

– Haut-parleurs Eminence custom US
RS112 = 1 x 12"; RS115 = 1 x 15";
RS210 = 2 x 10"; RS212 = 2 x 12";
RS410 = 4×10"
- RS112, RS210, RS212:
Tweeter Dual Concentric (HP à bobine aluminium 33 mm Eminence)
- RS410 : HP Eminence à bobine aluminium 33 mm
- Contreplaqué 18 mm
- Coins en bois sculpté arrondi
- Traitement de surface «antidérapant»
-Grille métallique
- RS112/RS115/RS210/RS212: Évent arrière
- RS410 : Évent frontal

Dimensions

(Largeur x hauteur x profondeur)

• RS112 : 356 x 356 x 498 mm
• RS115 : 664 x 596 x 427 mm
• RS210 : 356 x 664 x 356 mm
• RS212 : 356 x 664 x 498 mm
• RS410 : 664 x 596 x 427 mm

Poids

• RS112 : 13 kg / 29 lbs
• RS115 : 26 kg / 57 lbs
• RS210 : 21 kg / 46 lbs
• RS212 : 24 kg / 52 lbs
• RS410 : 37 kg / 82 lbs

Sujet à changement sans préavis

Une combinaison de précision et de beaucoup de graves produites par l'enceinte de 1 x 12".

Cette configuration classique offre une combinaison parfaite pour une chaleur dans les graves et des aigus articulés et pleins de punch.

Pour une combinaison de précision avec un surplus de graves provenant du baffle 2 x 12".

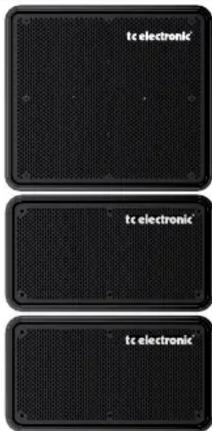

Un RH450 ou un RH750 peut alimenter toute combinaison jusqu'à trois baffles RS.

Consignes de sécurité importantes

• Lisez ces instructions.
• Conservez ces instructions.
• Respecter tous les avertissements.
• Suivez toutes les instructions.
• N'utilisez pas cet appareil près de l'eau.
• Nettoyer uniquement avec un chiffon sec.
• Utilisez uniquement les câbles/accessoires recommandés par le fabricant.
• Utilisez uniquement le chariot, pied, support, etc., spécifié par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, soyez prudent lorsque vous déplacez l'ensemble chariot/appareil pour éviter toute blessure due à un renversement.

Attention danger

Toute modification apportée à l'appareil et qui n'est pas expressément préconisée dans ce manuel invalide votre droit à utiliser cet appareil.

Service

• Aucun élément interne n'est réparable par l'utilisateur.
• Confiez toutes les opérations de maintenance à un personnel qualifié.

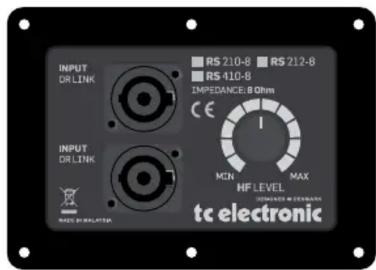

Connexions et commandes

Connexions haut-parleur - 8 Ohm

Les connecteurs SpeakON peuvent être utilisés à la fois pour l'entrée et la liaison (link). Connectez la sortie de l'ampli à l'un des connecteurs et connectez vers un deuxième baffle à l'aide de l'autre connecteur.

INPUT DR LINK INPUT DR LINK MAX FLOKTER RS 210-8 RS 212-8 RS 410-8 IMPEDANCE: 8 Ohm CE I MCN MAX HF LEVEL DISPARED BY CENSURE tc electronic

Commande HF LEVEL

Tous les types de baffles sauf le RS115 sont équipés d'un tweeter concentrique double. Utilisez la commande HF LEVEL pour régler la quantité de hautes fréquences.
