Type de produit	Haut-parleur coaxial 2 voies
Marque	Audison
Modèle	Prima APX 4
Diamètre du woofer	100 mm (4 pouces)
Diamètre du tweeter	24 mm (0,9 pouce)
Puissance maximale (crête)	120 W
Puissance nominale (continue)	40 W
Impédance	4 ohms
Réponse en fréquence	80 Hz – 23 kHz
Type d’aimant (woofer)	Ferrite à haute densité de flux
Matériau du cône	Papier pressé hydrofuge
Diamètre de la bobine mobile	32 mm (1,26 pouces)
Dimensions de l’aimant (woofer)	75 × 40 × 10 mm
Poids d’un composant	0,49 kg
Type de tweeter	Néodyme, dôme PEI
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas exposer à l’eau, à l’humidité excessive ou à la poussière.
Sécurité d’installation	Fixation solide, protection oculaire lors du perçage, éviter les câbles près des sources de chaleur.
Garantie	Voir le site Audison pour les informations de garantie.
Informations générales	Pour une utilisation en car audio. Lire le manuel avant installation.

FOIRE AUX QUESTIONS - Prima APX 4 AUDISON

Quelle est la puissance maximale du haut-parleur Audison Prima APX 4 ?

La puissance maximale (crête) est de 120 W, avec une puissance nominale continue de 40 W.

Quelle est l'impédance du Prima APX 4 ?

L'impédance est de 4 ohms.

Quelles sont les fréquences reproduites par ce haut-parleur ?

La réponse en fréquence va de 80 Hz à 23 kHz, couvrant les médiums et aigus.

Comment installer correctement le Prima APX 4 dans mon véhicule ?

Assurez-vous de fixer solidement le haut-parleur à la structure du véhicule. Utilisez une protection oculaire lors du perçage, et évitez de faire passer les câbles près de sources de chaleur ou de parties mobiles. Consultez le manuel pour plus de détails.

Puis-je utiliser ce haut-parleur en extérieur ou dans un environnement humide ?

Non, ce haut-parleur n'est pas conçu pour une exposition à l'eau, à une humidité excessive ou à la poussière. Installez-le dans un endroit sec à l'intérieur du véhicule.

Quel type de tweeter équipe le Prima APX 4 ?

Il est équipé d'un tweeter à dôme PEI avec aimant néodyme, offrant une reproduction claire des aigus.

Le crossover est-il inclus dans le haut-parleur ?

Oui, le Prima APX 4 est un modèle coaxial avec un crossover intégré. Aucun crossover externe n'est nécessaire.

Quel est le poids du haut-parleur ?

Le poids d'un seul composant est d'environ 0,49 kg.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon sec et doux. Évitez les produits chimiques et l'eau. Protégez-le de la poussière et de l'humidité.

Où puis-je trouver la garantie de mon Audison Prima APX 4 ?

Les informations de garantie sont disponibles sur le site officiel d'Audison. Consultez le manuel ou contactez votre revendeur.

Questions des utilisateurs sur Prima APX 4 AUDISON

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Prima APX 4 - AUDISON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Prima APX 4 de la marque AUDISON.

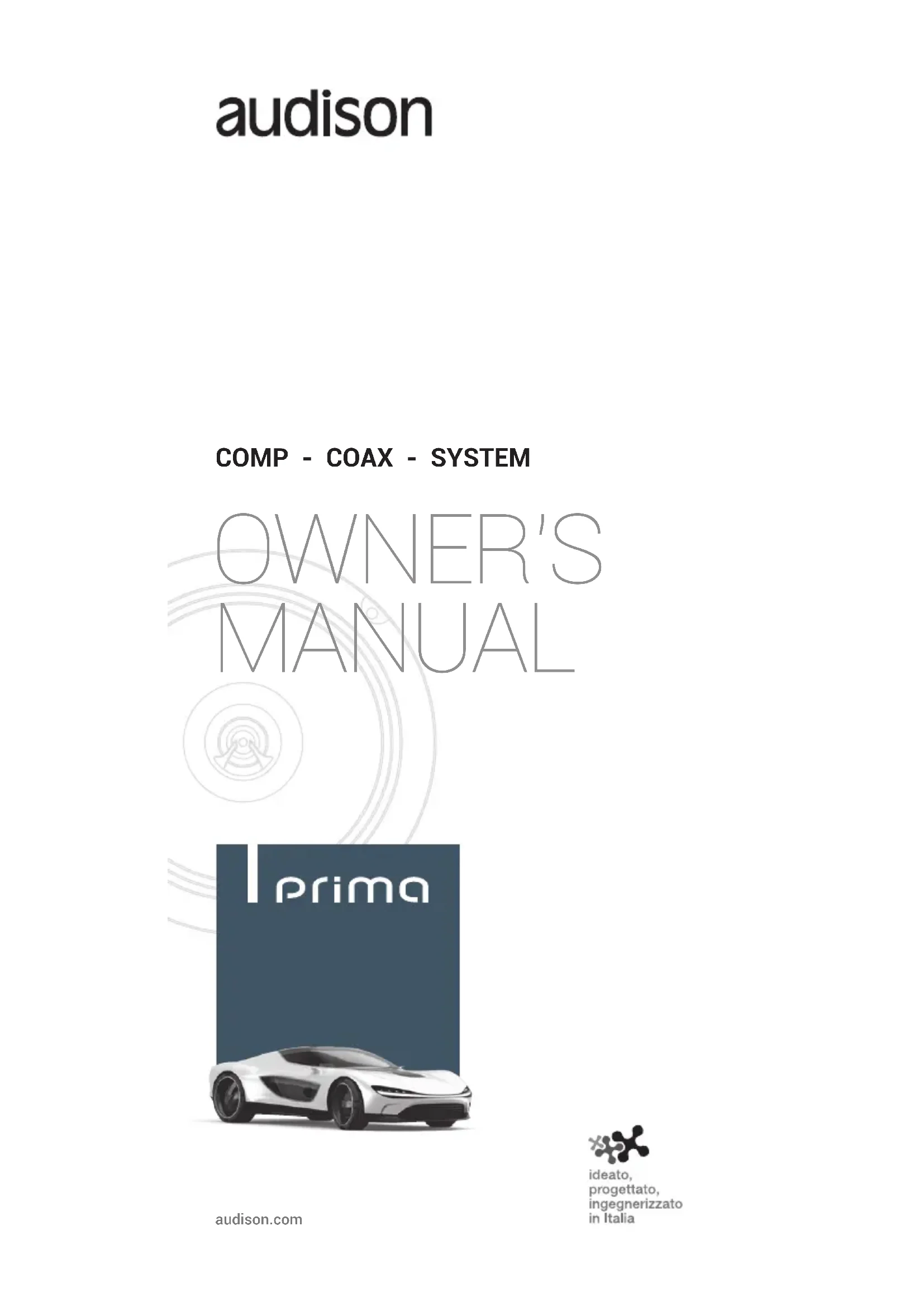

MODE D'EMPLOI Prima APX 4 AUDISON

Félicitations pour avoir acheté notre produit. Votre satisfaction est notre priorité pour nos produits: la même satisfaction que celle gagnée par ceux qui ont une grande expérience de l'émotion de l'audio automobile. Ce manuel a été écrit pour fournir les instructions principales nécessaires à l'installation et à l'utilisation correctes de ce système. Cependant, l'étendue des applications possibles est vaste ; pour en savoir plus, n'hésitez pas à contacter votre distributeur de confiance ou notre assistance technique en envoyant un E-mail à support@elettromedia.it Avant d'installer les composants, lisez attentivement toutes les instructions contenues dans ce manuel. Si vous ne suivez pas ces instructions, vous risquez d'endommager accidentellement le produit.

Tous les éléments doivent être solidement fixés à la structure du véhicule. Faites de même lorsque vous installez toute structure personnalisée que vous auriez construite vous-même. Assurez-vous que votre installation est solide et sécurisée. Avoir un élément desserré pendant que vous conduisez peut constituer un grave danger pour les passagers, ainsi que pour les autres véhicules.
Mettez toujours une protection pour les yeux lorsque vous utilisez ces outils, car des morceaux de bois ou résidus du produit peuvent se décoller.
Afin d'éviter les dommages accidentels, conservez le produit dans son emballage d'origine si possible, jusqu'à ce que vous soyez prêt pour l'installation finale.
Ne faites pas l'installation dans le compartiment du mote
Avant de commencer l'installation, éteignez l'unité principale ainsi que tous les autres appareils de système audio, évitant ainsi tout risque de dommage.
Vérifiez que l'emplacement que vous avez choisi pour installer les composants n'interfère pas avec le fonctionnement normal de tout appareil mécanique électrique du véhicule.
N'installez pas les haut-parleurs là où ils pourraient être exposés à l'eau, à une humidité excessive, à de la poussière ou de la saleté.
N'installez pas le haut-parleur d'aigus sans la grille de protection frontale sur le cône.
N'installez pas les composants et ne faites pas courir les câbles près du coffret électrique du véhicule.
Faites preuve d'une grande prudence lorsque vous percez ou coupez le châssis du véhicule, en vous assurant qu'aucun câble ou élément de structure essentiel au véhicule ne se trouve sous ou dans la zone sélectionnée.
Lorsque vous installez les câbles, assurez vous que les câbles n'entrent pas en contact avec des coins saillants ou des appareils électriques en mouvement. Assurez-vous que les câbles soient fermement attachés et protégés dans toute leur longueur et que leur isolation soit une auto extinction
N'utilisez que des câbles ayant la bonne section (AWG) en fonction de la puissance appliquée.
En installant un câble par un passage dans le châssis du véhicule, protégez-le avec une rondelle de caoutchouc (passe-fil). Assurez-vous d'utiliser la bonne protection pour les câbles passant près des sources de chaleur.
Ne laissez pas courir les câbles en dehors du véhicule.
Utilisez des câbles, des connecteurs et des accessoires de haute qualité tels que ceux figurant dans le catalogue Connection.
Certificat de garantie: Pour de plus amples informations, veuillez visiter le site Internet Audison.

SURETE DE SON

UTILISER VOTRE PROPRIE SENS ET VOTRE PRATIQUEZ UNE SURETE DE SON. VEUILLEZ VOUS RAPPELER QU'UNE LONGUE EXPOSITION À UN NIVEAU DE PRESSION SONORE TROP ELEVEE PEUT ENDOMMAGER VOTRE SECURITE D'ECOUTE. LA SECURITE DOIT ETRE MIS EN AVANT LORS DE LA CONDUITE.

AUDISON Prima APX 4 - SURETE DE SON - 1

Informations relatives aux déchets électriques et électroniques (pour les pays européens assurant le tri sélectif des déchets)

Les produits comportant un logo composé d'une poubelle barée d'une croix doivent être élimnés séparément des ordures ménagères. Ces produits utilisent des composants électriques ou électroniques qu doivent être recyclés par les déchetterie communale ou un centre de recyclage capacles de traiter ces produits et composants. Nous vous invitons à contacter votre maine afin de savoir comment amener ces produits dans le centre de recyclage le plus proche de votre domicile. Le recyclage et une mise au rebut adaptée contribuent à la préservation de l'environnement et à la prévention contre tout effet nocif pour la santé.

Prima

Deutsch / German

FREE AIR DC RESISTANCE	AP 1 AP 2					AP 4 APX 690	AP 6.5 Ω2	AP 5 AP 6.5 AP 570 AP 690 APX 4 AP 8 APX 5 APX 6.5 APX 570
1 Speaker	3,5	3,5	3,2	2,1	3,1 Ω
2 Speaker	7,0	7	6,4	4,2	6,2 Ω
3 Speaker	10,5	10,5	9,6	6,3	9,3 Ω
4 Speaker	14,0	14	12,8	8,4	12,4 Ω
2 Speaker	1,8	1,8	1,6	1,1	1,6 Ω
3 Speaker	1,2	1,2	1,1	0,7	1,0 Ω
4 Speaker	0,9	0,9	0,8	0,5	0,8 Ω
4 Speaker	3,5	3,5	3,2	2,1	3,1 Ω
6 Speaker	2,3	2,3	2,1	1,4	2,1 Ω
8 Speaker	1,8	1,8	1,6	1,1	1,6 Ω

الموصفات الفنية / Технически спецификации / 技術規格 / 技术規格 / Tehnički podaci / Technické údaje / Tekniske specifikationer / Technische specificaties / Technical specifications / Tehnilised andmed / Tekniset tiedot / Caractéristiques techniques / Technische daten / Техviká χαρακτηριστικά / Műszaki adatok / Spesifikasi teknis / Specifiche tecniche / 技術仕様 / 기술 사양 / Tehniskā specifikācija / Techniniai duomenys / Tekniske spesifikasjoner / مشخصات ففي / Szczególy techniczne / Especificações técnicas / Parametrii electro-acustici / Технические условия / Technické informācie / Tehnične specifikacije / Especificaciones técnicas / Tekniska specifikationer / ความต้องการทางเทคนิค / Teknik veriler

	Component	Size Power handling Impedance Frequency				response
			Peak	Continuous
		mm (in.) W W Ω Hz
AP 1 Tweeter	Tweeter diaphragm 26 (1)		150 (Hi-Pass filtered @ 3.5 kHz-12 dB Oct.)	-42	÷ 20k
AP 2	Wide range	50 (2)	50	25	4	150÷20k
AP 4	Midrange	100 (4)	120	40	4	80÷7.5k
AP 5	Woofer	130 (5)	150	50	4	70÷5k
AP 6.5	Woofer	165 (6.5)	210	70	4	60÷5k
AP 6.5 Ω2	Woofer	165 (6.5)	210	70	2	50÷5k
AP 8	Woofer	200 (8)	300	100	4	35÷3k
AP 690	Woofer	Woofer 6 x 9	300	100	4	40÷5k
APX 4	Two way Coaxial	Woofer 100 (4)	120	40480÷23k
		Tweeter diaphragm 24 (0.9)
APX 5	Two way Coaxial	Woofer 130 (5)	150	50	470÷23k
		Tweeter diaphragm 24 (0.9)
APX 6.5	Two way Coaxial	Woofer 165 (6.5)	210	70	460÷23k
		Tweeter diaphragm 24 (0.9)
APX 570	Two way Coaxial	Woofer 5x7	210	70	460÷23k
		Tweeter diaphragm 24 (0.9)
APX 690	Three way Coaxial	Woofer 6 x 9	300	100	440÷23k
		Tweeter diaphragm 40 (1.58)
		Supertweeter diaphragm 15 (0.6)
APK 130	Two way System	Woofer 130 (5)	225	75	470÷20k
		Tweeter diaphragm 26 (1)
APK 165	Two way System	Woofer 165 (6.5)	300	100	460÷20k
		Tweeter diaphragm 26 (1)
APK 165 Ω2	Two way System	Woofer 165 (6.5)	300	100	250÷20k
		Tweeter diaphragm 26 (1)
APK 163	Three way System	Woofer 165 (6.5)	375	125	4	50÷20k
		Midbass 100 (4)
		Tweeter diaphragm 26 (1)
APK 570	Two way System	Woofer 5x7	300	100	455÷20k
		Tweeter diaphragm 26 (1)
APK 690	Two way System	Woofer 6 x 9	300	100	440÷20k
		Tweeter diaphragm 26 (1)

	Component	Specific component	Size	Crossover weight	Type	Crossover point
	Component	Specific component	mm (in.)	Kg (lb.)	Type	Crossover point
APCX TW	Crossover	AP 1	46,5 x 37,5x20,1(1.83 x 1.47 x 0.8)	0,04(0.09)	HP 6 dB Oct.	3,5 kHz
APCX TW 570	Crossover	AP 1(APK 570)	46,5x37,5x20,1(1.83 x 1.47 x 0.8)	0,05(0.11)	HP 6 dB Oct.	3 kHz
APCX TW 690	Crossover	AP 1(APK 690)	46,5x37,5x20,1(1.83 x 1.47 x 0.8)	0,04(0.09)	HP 6 dB Oct.	3,3 kHz
APCX MD	Crossover	AP 4	72 x 45,5 x 23(2.83 x 1.8 x 0.9)	0,07(0.15)	BP 6 dB Oct.	HP 600 Hz
APCX MD	Crossover	AP 4	72 x 45,5 x 23(2.83 x 1.8 x 0.9)	0,07(0.15)	BP 6 dB Oct.	LP 3,5 kHz

Magnet size	Voice coilø	Magnet Dome/Cone	Weight of	one component
mm (in.) mm (in.) Kg (lb.)		Magnet Dome/Cone	Weight of
19 x 3 (0.75 x 0.12) 20 (0.8) Neodymium	Tetolon 0,04 (0.09)
24,9 x 5 (0.98 x 0.2) 25 (1) Neodymium A	Aluminum 0,149 (0.33)
70 x 32 x 10 (2.75 x 1.26 x 0.39)	25 (1)	High density flux ferrite	Water repellent pressed paper	0,4 (0.88)
85 x 40 x 13 (3.35 x 1.57 x 0.51)	32 (1.26)	High density flux ferrite	Water repellent pressed paper	0,65 (1.43)
85 x 40 x 15 (3.35 x 1.57 x 0.59)	32 (1.26)	High density flux ferrite	Water repellent pressed paper	0,78 (1.72)
85 x 32 x 15 (3.35 x 1.26 x 0.59)	25 (1)	High density flux ferrite	Water repellent pressed paper	0,78 (1.72)
90 x 40 x 17 (3.54 x 1.57 x 0.67)	25 (1)	High density flux ferrite	Water repellent pressed paper	1,2 (2.64)
90 x 32 x 15 (3.54 x 1.26 x 0.59)	25 (1)	High density flux ferrite	Water repellent pressed paper	1,17 (2.58)
75 x 40 x 10 (2.95 x 1.57 x 0.4)	32 (1.26)	High density flux ferrite	Water repellent pressed paper	0,49 (1.08)
75 x 40 x 10 (2.95 x 1.57 x 0.4)	15 (0.6) Neodymium PEI			0,49 (1.08)
85 x 40 x 13 (3.35 x 1.57 x 0.51)	32 (1.26)	High density flux ferrite	Water repellent pressed paper	0,74 (1.63)
85 x 40 x 13 (3.35 x 1.57 x 0.51)	15 (0.6) Neodymium PEI			0,74 (1.63)
85 x 40 x 15 (3.35 x 1.57 x 0.59)	32 (1.26)	High density flux ferrite	Water repellent pressed paper	0,87 (1.92)
85 x 40 x 15 (3.35 x 1.57 x 0.59)	15 (0.6) Neodymium PEI			0,87 (1.92)
85 x 40 x 15 (3.35 x 1.57 x 0.59)	32 (1.26)	High density flux ferrite	Water repellent pressed paper	0,885 (1.95)
85 x 40 x 15 (3.35 x 1.57 x 0.59)	15 (0.6) Neodymium PEI			0,885 (1.95)
90 x 32 x 15 (3.54 x 1.26 x 0.59)	25 (1)	High density flux ferrite	Water repellent pressed paper	1,225 (2.7)
	20 (0.78) Neodymium PEI
	-	-	PFI
85 x 40 x 13 (3.35 x 1.57 x 0.51)	32 (1.26)	High density flux ferrite	Water repellent pressed paper	0,65 (1.43)
19 x 3 (0.75 x 0.12) 20 (0.8) Neodymium	Tetolon 0,04 (0.09)
85 x 40 x 15 (3.35 x 1.57 x 0.59)	32 (1.26)	High density flux ferrite	Water repellent pressed paper	0,78 (1.72)
19 x 3 (0.75 x 0.12) 20 (0.8) Neodymium	Tetolon 0,04 (0.09)
85 x 32 x 15 (3.35 x 1.26 x 0.59)	25 (1)	High density flux ferrite	Water repellent pressed paper	0,78 (1.72)
19 x 3 (0.75 x 0.12) 20 (0.8) Neodymium	Tetolon 0,04 (0.09)
85 x 40 x 15 (3.35 x 1.57 x 0.59)	32 (1.26)	High density flux ferrite	Water repellENT pressed paper	0,78 (1.72)
70 x 32 x 10 (2.75 x 1.26 x 0.39)	25 (1)	High density fluxferrite	Water repellent pressed paper	0,4 (0.88)
19 x 3 (0.75 x 0.12) 20 (0.8) Neodymium	Tetolon 0,04 (0.09)
85 x 40 x 15 (3.35 x 1.57 x 0.59)	32 (1.26)	High density flux ferrite	Water repellNT pressed paper	0,88 (1.94)
19 x 3 (0.75 x 0.12) 20 (0.8) Neodymium	Tetolon 0,04 (0.09)
90 x 32 x 15 (3.54 x 1.26 x 0.59)	25 (1)	High density flux ferrite	Water repellNT pressed paper	1,17 (2.58)
19 x 3 (0.75 x 0.12) 20 (0.8) Neodymium	Tetolon 0,04 (0.09)

	Component	Specific component	Size	Crossover weight	Type	Crossover point
	Component	Specific component	mm (in.)	Kg (lb.)	Type	Crossover point
APCX WF	Crossover	AP 5/ AP 6.5	72 × 45,5 × 23 (2.83 × 1.8 × 0.9)	0,07(0.15)	LP 6 dB Oct.	500 Hz
APCX TW 3W	Crossover	AP 1	46,5 × 37,5 × 20,1 (1.83 × 1.47 × 0.9)	0,04(0.09)	HP 6 dB Oct.	3,5 kHz
APCX TW Ω2	Crossover	AP 1(APK 165 Ω2)	46,5 × 37,5 × 20,1 (1.83 × 1.47 × 0.9)	0,04(0.09)	HP 6 dB Oct.	45k / 5k HzHi-Contour ON/OFF
APCX WF Ω2	Crossover	AP 6.5 Ω2(APK 165 Ω2)	72 × 45,5 × 23 (2.83 × 1.8 × 0.9)	0,07(0.15)	LP 6 dB Oct.	4,5 kHz

العلمات الكهرو صوتية / Електро-акустични параметри / 電聲参数 / 电声参数 / Elektro-akustički parametri / Elektroakustické parametry / Electro-Acoustic parametre / Elektro-akoestische parameters / Electro-Acoustic parameters / Elektroakustilised parameetrid / Sähköakustiset parametrit / Paramètres électro-acoustiques / Elektro-akustische Parameter / Нлектро-акουστικές παράμετροι / άνυσόνχν-ναγύνχν συνωνα/ Elektro-akusztikus paraméterek / Parameter elektro-akustik / Parametri elettroacustici / 電気音響パラメ-タ / 전자 어쿠스틱 파라�/ Elektro-akustiskie parametri / Elektriniai-akustiniai parametrai / Elektro-akustiske parametre / پارامترهاي الكترووーキوستيكي / Parametry elektro-akustyczne / Parâmetros electro-acústicos / Specificatii tehnice/ Электроакустические параметры / Elektro-akustické parametre / Elektro-akustični parametri / Parâmetros electroacústicos / Elektroakustiska parametrar / όλείκηθητρ-οσυστικ φωραμιτεο/ Elektro-akustik parametreler

Dmm	AP 1
Dmm	27,5	49,1	85	107	129	127	159	139	171	85	107	129
Xmaxmm	-	2,5	±1,8	±2	±2,5	±2,8	±3,3	±2,5	±4	±1,3	±2	±2
ReΩ	3,5,3,5,3,2	3,1,3,1	2,1	3,1,3,1	3,1	3,1	3,1	3,1	3,1	3,1	3,1	3,1
FsHz	1500	145	125	90	80	75	60	70	55	125	90	80
LeMH	0,02	0,07	0,16	0,25	0,23	0,15	0,3	0,23	0,2	0,07	0,1	0,12
VasI	-	0,36	1,5	4	7,6	8,5	20	10,5	37,1	1,5	3,8	8,1
Mimsg	0,16	1,68	5	9	12	10,5	19	14,5	17	5,3	8,2	11,5
Cmsmm/N	0,09	0,70	0,3	0,34	0,31	0,4	0,35	0,32	0,5	0,3	0,33	0,33
BLTm	1,3,2,8,3,4	4,6,4	7,3,8	5,4,4	6,5,3	3,2,4	6,4,6	4,2,5,3
Qts	0,98	0,64	1	0,68	0,7	0,63	0,7	0,85	0,6	1	0,7	0,73
Qes	2,78	0,70	1,2	0,74	0,8	0,73	0,8	0,97	0,65	1,2	0,75	0,84
Qms	1,5	7,7	7,6	8	4,7	4,8	5	6,5	7	8	10,6	5,4
SpldB	93	83,5	91	93	93,5	95	93,5	93,5	95	91	93	94
