| Type de produit | Support mural pour téléviseur |
| Marque | TITAN |
| Modèle | BFMO 8060 W |
| Compatibilité VESA | 200x200 mm à 600x400 mm |
| Taille d’écran maximale | 216 cm (85 pouces) |
| Capacité de charge maximale | 50 kg (estimation courante) |
| Matériau | Acier |
| Couleur | Blanc (W) |
| Plage d’inclinaison | -10° à +2° |
| Réglage de niveau | ±2° |
| Distance au mur (min.) | Environ 50 mm (estimé) |
| Fixation murale | Scellement chimique ou chevilles (UX10*60R fournies) |
| Vis TV fournies | M6x12, M6x20, M8x12, M8x20, M8x35, M8x45 + rondelles |
| Vis murales fournies | M8*75 (6x) + chevilles (UX10*60R) |
| Outils requis | Perceuse, niveau à bulle, clé Allen (S4, S8 fournies) |
| Installation | Nécessite au moins 2 personnes |
| Gestion des câbles | Non intégrée, mais espace disponible |
| Réglage horizontal | Non (fixe, sauf niveau ±2°) |
| Réglage en profondeur | Non |
| Rotation | Non |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Sécurité | Vérifier la solidité du mur, utiliser les chevilles adaptées |
FOIRE AUX QUESTIONS - BFMO 8060 W TITAN
Ce support est-il compatible avec mon téléviseur ?
Vérifiez la compatibilité VESA de votre TV : l’écart entre les trous à l’arrière doit être compris entre 200x200 mm et 600x400 mm. Consultez la notice de votre téléviseur.
Quel poids maximal peut supporter ce support ?
La charge maximale recommandée est de 50 kg. Ne dépassez jamais cette limite.
Quels outils sont nécessaires pour l’installation ?
Vous aurez besoin d’un niveau à bulle, d’une perceuse, des clés Allen S4 et S8 fournies, et éventuellement d’une clé à molette.
Comment ajuster l’inclinaison du téléviseur ?
L’inclinaison se règle de -10° à +2° en desserrant puis en serrant les vis d’inclinaison situées à l’arrière des bras.
Puis-je faire pivoter mon téléviseur latéralement ?
Non, ce modèle ne permet pas la rotation ni le réglage horizontal de l’écran.
Que faire si les vis fournies ne conviennent pas à mon téléviseur ?
Utilisez les vis et rondelles adaptées à votre TV. Référez-vous à la notice de votre téléviseur pour le diamètre et la longueur exacts.
Quel type de mur est nécessaire pour l’installation ?
Le mur doit être en béton, brique pleine ou parpaing. Pour les plaques de plâtre, utilisez des chevilles adaptées (non fournies).
Comment niveler le téléviseur après installation ?
Utilisez le réglage de niveau ±2° en desserrant légèrement les vis de blocage du support mural, puis ajustez et resserrez.
Puis-je installer ce support seul ?
Il est fortement recommandé d’être à deux pour éviter les chutes et faciliter le positionnement du téléviseur.
Où trouver la notice d’installation détaillée ?
La notice complète est disponible gratuitement en PDF sur les sites comme notice-facile.com ou celui du fabricant TITAN.
Questions des utilisateurs sur BFMO 8060 W TITAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Support mural au format PDF gratuitement ! Retrouvez votre notice BFMO 8060 W - TITAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BFMO 8060 W de la marque TITAN.

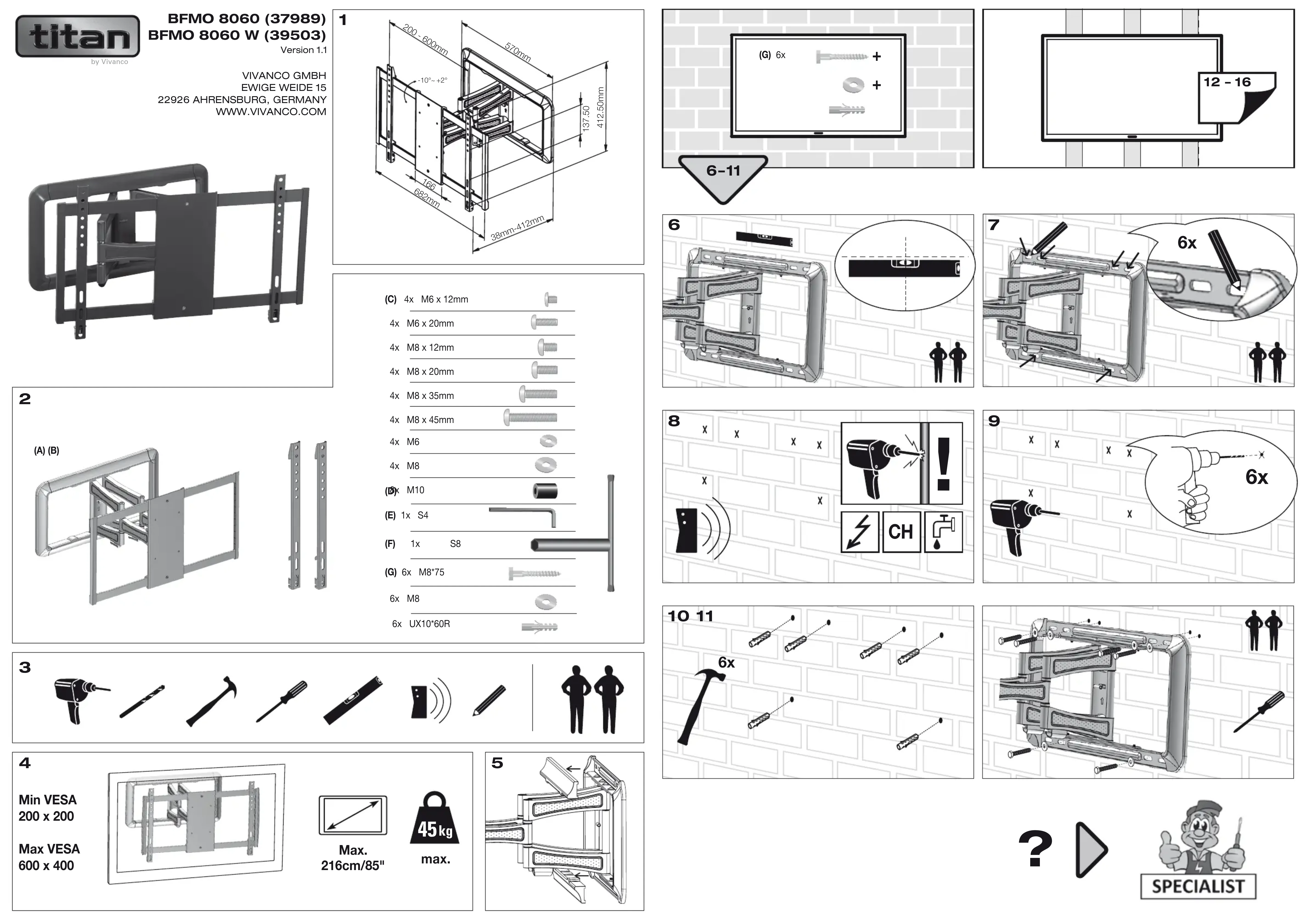

MODE D'EMPLOI BFMO 8060 W TITAN
BFMO 8060 (37989)
BFMO 8060 W (39503)
Version 1.1


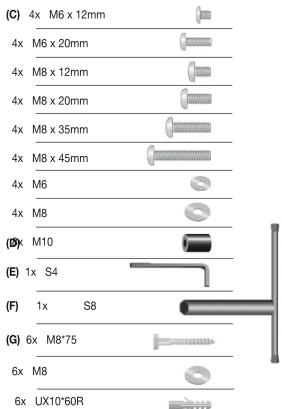

(C) 4x M6 x 12mm 4x M6 x 20mm 4x M8 x 12mm 4x M8 x 20mm 4x M8 x 35mm 4x M8 x 45mm 4x M6 4x M8 (D) M10 (E) 1x S4 (F) 1x S8 (G) 6x M8*75 6x M8 6x UX10*60R3
Min VESA
200 x 200
Max VESA
600 x 400
Max.
216cm/85"
max.


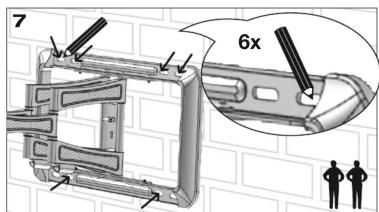

7 6x


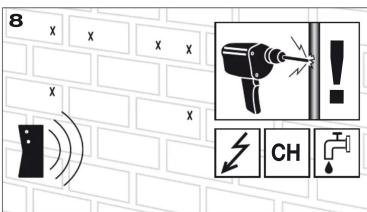

8 x x x x x x x x CH


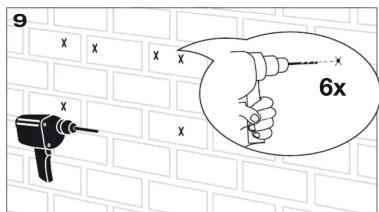

9 x x x x x x 6x


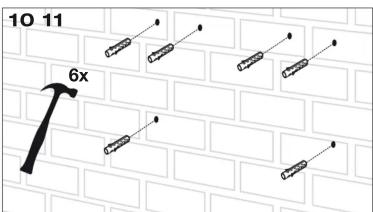

10 11 6x
SPECIALIST


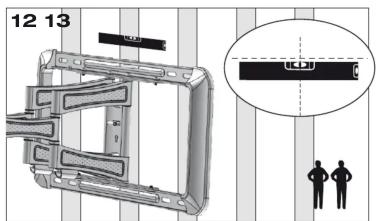

(G) 6x + 12-16


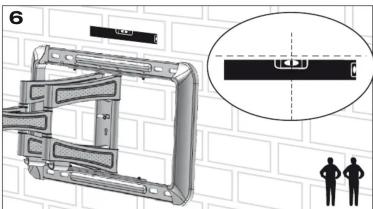

6 - 11


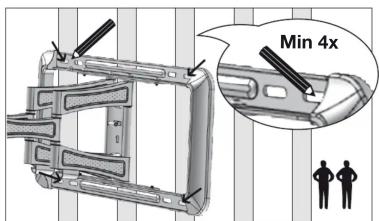

Min 4x


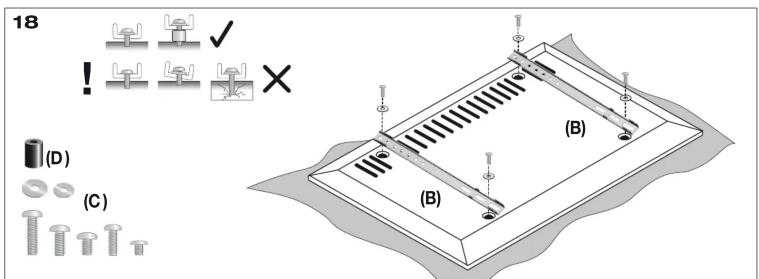

18 ! × (D) (C) (B) (B)


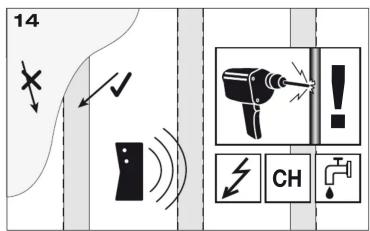

14 × ✓ CH


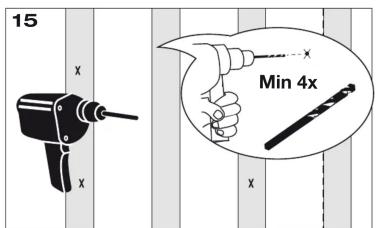

15 x x Min 4x x


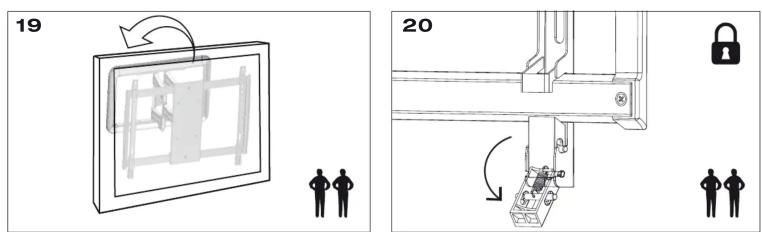

19 20


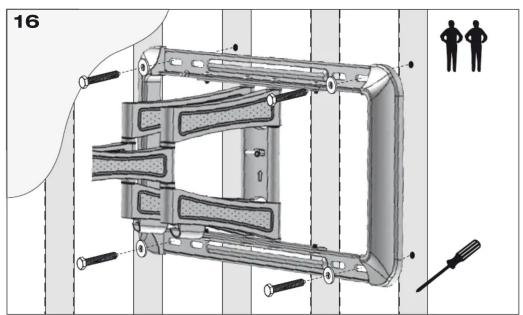

16

