Type de produit	Lampe LED vidéo
Marque	Reflecta
Modèle	RPL 105VCT
Température de couleur	3000 à 6000 K (réglable en continu)
Flux lumineux	Réglable (faible à élevé)
Alimentation principale	Batterie lithium-ion NP-F550 / NP-F570
Alimentation alternative	4 piles AA (alcalines ou NiMH) avec adaptateur
Compatibilité de montage	Griffe de caméra, trépied (filetage 1/4" x20)
Accessoires inclus	Adaptateur de caméra, diffuseur frontal, adaptateur piles AA
Indicateur de charge faible	DEL s'allume lorsque l'alimentation est faible
Montage en série	Plusieurs lampes peuvent être assemblées (chacune avec sa propre batterie)
Poids	Environ 200 g (estimation)
Dimensions	Environ 10 x 8 x 4 cm (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement les piles/batteries recommandées
Pièces détachées disponibles	Adaptateur piles AA, diffuseur, adaptateur caméra
Réparabilité	Batterie remplaçable

FOIRE AUX QUESTIONS - RPL 105VCT Reflecta

Comment installer la batterie lithium-ion ?

Insérez la batterie dans le compartiment en orientant les contacts, puis poussez-la vers l'avant jusqu'au clic de verrouillage.

Comment retirer la batterie lithium-ion ?

Appuyez sur le bouton à l'arrière de la batterie, faites-la coulisser d'environ 7 mm vers l'arrière, puis retirez-la.

Comment utiliser l'adaptateur de piles AA ?

Insérez 4 piles AA (alcalines ou NiMH) dans l'adaptateur en respectant les polarités, puis insérez l'adaptateur comme une batterie lithium-ion. La lampe détecte automatiquement la tension.

Comment régler la température de couleur ?

Tournez le bouton jaune pour régler en continu la température entre 3000 K (chaud) et 6000 K (froid). La lumière du jour correspond à environ 5600 K.

Comment régler le flux lumineux ?

Tournez le bouton gris pour ajuster l'intensité lumineuse d'un niveau faible à élevé.

Comment monter la lampe sur un trépied ?

Utilisez le filetage 1/4" x20 situé sous l'adaptateur de caméra pour visser la lampe sur un trépied ou un support.

Comment utiliser le diffuseur ?

Enclenchez le diffuseur sur les encoches situées à l'avant de la lampe pour adoucir la lumière.

Que faire lorsque la DEL de charge s'allume ?

La DEL indique une alimentation faible. Remplacez les piles ou chargez la batterie lithium-ion.

Puis-je utiliser plusieurs lampes ensemble ?

Oui, vous pouvez assembler plusieurs lampes pour augmenter le flux lumineux, mais chaque lampe nécessite sa propre batterie.

Comment allumer la lampe ?

Mettez l'interrupteur à bascule situé à l'arrière de la lampe en position ON.

MODE D'EMPLOI RPL 105VCT Reflecta

Lampe LED pour video RPL105-VCT

La lampe L9D pour video RPL 105-VCT se monte sur la plupart des cameras DSLR et cameras video à l'aide de la griffe. Flux lumineux variable et temperature de couleur variable. La lumière fonctionne avec des batteries NP-F550 / NP-F570 qui sont frequentlyment utilisées pour des cameras de Sony. 9n plus, vous pouvez également utiliser 4 piles AA avec l'adaptateur de piles AA.

Contenu :

1 x lampe L9D pour video RPL 105-VCT
1x adaptateur de camera
1x diffuseur frontal
1x adaptateur depiles AA

Introduire la batterie lithium-ion (optionnel).

Pour introduire la batterie lithium-ion de la RPL 105-VCT, mettez la batterie dans le compartment de la batterie directement avant les contacts et enforcez la batterie vers l'avant. Un clic vous signalera que vous avez correctement introduit la batterie.

Retirer la batterie lithium-ion

Pour retirer la batterie lithium-ion, appuyez sur le bouton à l'arriere de la batterie et faites-le coulisser en arriere de 7 mm environ. La batterie n'est plus fixe et peut etre retirée.

Utiliser l'adaptateur des piles

Si vous le souhaitez, vous pouvez utiliser la RPL 105-VCT avec des piles AA. L'adaptateur de piles offre de l'espace pour 4 piles (alcalines

ou NiMH). Introduisez les piles dans l'adaptateur de piles comme indiqué. La RPL 105-VCT détecte automatiquement la différence de voltage. Introduisez l'adaptateur comme la batterie lithium-ion.

Adaptateur de piles AA

L'adaptateur de camera est nécessaire si vous montez directement la RPL 105-VCT sur la griffe de camera ou sur un trépied.

Faites coulisser la petite plaque de l'adaptateur de
camera dans la griffe de camera de la RPL 105-VCT
jusqu'a ce que I'adaptateur de camera s'enclanche. L'autre extrémité de I'adaptateur de camera possée
une griffe d'accessoires standard et un filtage de trépied
de 1 / 4'' x20.

Pour monter la lampe sur votreamera, faites tout simplement coulisser l'adaptateur deamera sur la griffe d'accessoires et serrez la vis à molette jusqu'à ce que la lampe soit fixée.

Vous pouvez également monter la lampe sur un trépied ou sur un support en utilisant le filetage 1/4'' × 20 dans le pied.

Filetag pour trépied 174' x 28

Utiliser le diffuseur

Montez le diffuseur pour adoucir la lumiere. Il s'enclenche sur les encoches situées sur le devant de la lampe.

Diffuseur

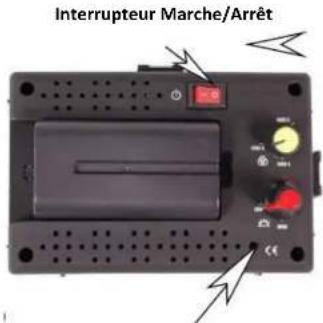

Mettre en marche la RPL 105-VCT

Pourmettre la lumiere en marche,appuyez sur

I interrupteur à bascule au dos de la lampe pour lemettre en position ON.

Régler la température de co

Avec le bouton jaune, vous pouvez régler en continu la température de couleur entre 3000 et 6000 K.

La lumière de jour correspond à 5600 K env.

Régler le flux lumineux

Avec le bouton gris, vous pouvez regler le flux lumineux d'un niveau faible à un niveau élevé.

Affichage de I'etat de charge

Quand l'alimentation en energie electrique est faible, la DEL s'allume. Vous ve dedre remplacer les piles ou la batterie lithium-ion.

Élargir vous RPL 105-VCT

Vou pouve assembler plusieurs lampes pour un flux lumineux plus important. Chaque lampe a besoin de sa propre batterie.

Affichage de I'etat

de charge

reflecta GmbH, Junghansring 60, D-72108 Rottenburg

Tel: [phone],
