| Caractéristiques Techniques | Piano numérique KAWAI CN22 avec 88 touches en bois, technologie de marteaux, son échantillonné de piano à queue. |
|---|---|
| Polyphonie | 192 notes de polyphonie maximum. |
| Fonctionnalités de Son | 16 sons intégrés, y compris des pianos acoustiques et des instruments à cordes. |
| Connectivité | Ports USB, MIDI, et sorties audio pour connexion à des appareils externes. |
| Utilisation | Idéal pour les pianistes débutants et avancés, avec des fonctions d'apprentissage intégrées. |
| Maintenance | Nettoyage régulier avec un chiffon doux, mise à jour du logiciel via USB si disponible. |
| Sécurité | Éviter l'exposition à l'humidité et à la chaleur excessive, utiliser un protège-clavier si nécessaire. |
| Informations Générales | Poids : environ 30 kg, dimensions : 1360 x 400 x 150 mm. |
FOIRE AUX QUESTIONS - CN22 KAWAI
Téléchargez la notice de votre Piano au format PDF gratuitement ! Retrouvez votre notice CN22 - KAWAI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CN22 de la marque KAWAI.
MODE D'EMPLOI CN22 KAWAI
Sommaire NOUS VOUS REMERCIONS D’AVOIR ACHETÉ UN PIANO NUMÉRIQUE KAWAI ! Ce piano numérique KAWAI est un nouvel instrument révolutionnaire, qui associe les toutes dernières avancées de l’électronique avec un savoir-faire issu de longues années d’expérience dans la création de pianos de grande qualité. Le CN22 offre le toucher de clavier et la gamme dynamique complète indispensables à de superbes performances au piano, au clavecin, à l’orgue et à d’autres instruments. La fonction Lesson du CN22 aide les utilisateurs à pratiquer le piano grâce à une collection d’études de Burgmüller et de Czerny, ou de morceaux de la méthode Alfred’s Basic Piano Library (USA,Canada, Australie et Royaume-Uni uniquement). De plus, le piano numérique CN22 est équipé de connecteurs MIDI (Musical Instrument Digital Interface) qui vous permettent d’utiliser et de contrôler simultanément de nombreux autres instruments électroniques, multipliant ainsi les possibilités musicales. Ce manuel contient des informations importantes pour aider les utilisateurs à exploiter au mieux les nombreuses fonctions de l’instrument. Veuillez lire attentivement toutes les sections et conserver ce manuel pour pouvoir le consulter ultérieurement. ¡ Règles de sécurité ..............................4

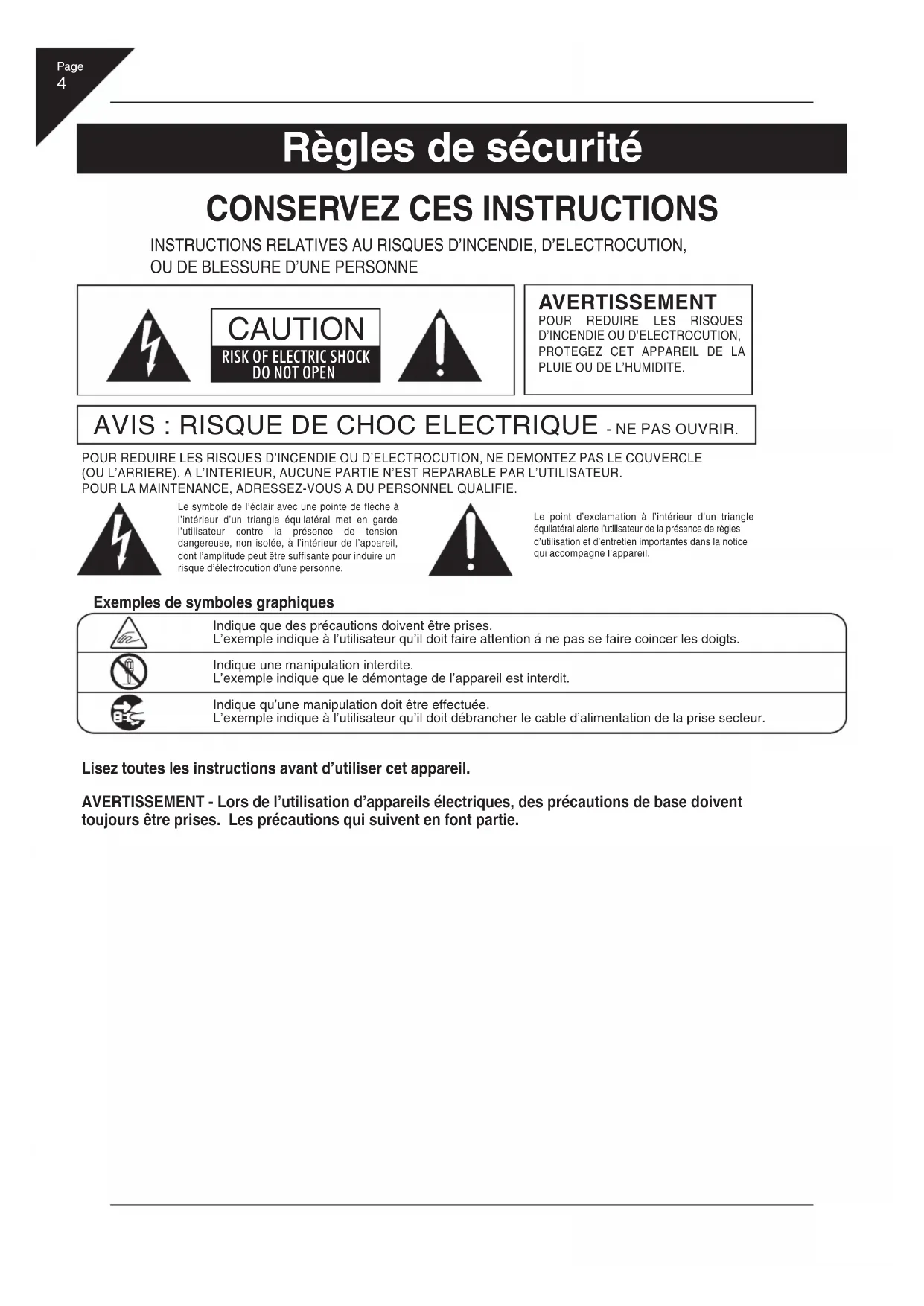

Règles de sécurité Indique que des précautions doivent être prises.L’exemple indique à l’utilisateur qu’il doit faire attention á ne pas se faire coincer les doigts.Indique une manipulation interdite.L’exemple indique que le démontage de l’appareil est interdit.Indique qu’une manipulation doit être effectuée.L’exemple indique à l’utilisateur qu’il doit débrancher le cable d’alimentation de la prise secteur.Exemples de symboles graphiques CAUTION
AVIS : RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR. POUR REDUIRE LES RISQUES D’INCENDIE OU D’ELECTROCUTION, NE DEMONTEZ PAS LE COUVERCLE(OU L’ARRIERE). A L’INTERIEUR, AUCUNE PARTIE N’EST REPARABLE PAR L’UTILISATEUR. POUR LA MAINTENANCE, ADRESSEZ-VOUS A DU PERSONNEL QUALIFIE.Le symbole de l’éclair avec une pointe de flèche à l’intérieur d’un triangle équilatéral met en garde l’utilisateur contre la présence de tension dangereuse, non isolée, à l’intérieur de l’appareil, dont l’amplitude peut être suffisante pour induire un risque d’électrocution d’une personne.Le point d’exclamation à l’intérieur d’un triangle équilatéral alerte l’utilisateur de la présence de règles d’utilisation et d’entretien importantes dans la notice qui accompagne l’appareil. AVERTISSEMENT POUR REDUIRE LES RISQUES D’INCENDIE OU D’ELECTROCUTION, PROTEGEZ CET APPAREIL DE LA PLUIE OU DE L’HUMIDITE.
CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT - Lors de l’utilisation d’appareils électriques, des précautions de base doivent toujours être prises. Les précautions qui suivent en font partie.Lisez toutes les instructions avant d’utiliser cet appareil. INSTRUCTIONS RELATIVES AU RISQUES D’INCENDIE, D’ELECTROCUTION,
N’utilisez pas le casque longtemps à fort volume. Si vous le faisiez vous pourriez avoir des problèmes d’audition. Cela pourrait provoquer la chute de l’appareil, et engendrer des blessures. Ne pas s’appuyer contre le clavier. Vous ne devez pas démonter, réparer ou modifier l’appareil. Vous pourriez provoquer une panne, une électrocution ou un court-circuit. Lorsque vous débranchez le câble secteur, faites-le en maintenant et en tirant la prise pour la déconnecter. ● Si vous tiriez sur le câble, vous pourriez l’endommager en provoquant un incendie, une électrocution, ou un court-circuit. Ce produit n’est pas totalement déconnecté du circuit électrique lorsqu’il est mis hors tension par le bouton d’arrêt. Si l’appareil ne doit pas être utilisé pendant une longue période, débranchez le câble d’alimentation de la prise secteur. ● Si vous ne le faisiez pas la foudre pourrait provoquer un incendie. ● Si vous ne le faisiez pas, la surchauffe de l’appareil pourrait provoquer un incendie. Il se peut que cet appareil soit équipé avec une fiche secteur polarisée (une languette plus large que l’autre). C’est une mesure de sécurité. Si vous ne pouvez pas brancher la fiche dans la prise secteur, contactez un électricien qui remplacera votre prise. Ne supprimez pas le détrompeur de la fiche. ● Si vous le faisiez, vous pourriez déformer ou provoquer la chute de l’appareil, en entraînant une panne ou des blessures. Ne pas se tenir debout sur l’appareil, ou le surcharger. Vous pourriez causer un court-circuit, prendre une décharge électrique, ou provoquer un incendie. Ne pas utiliser le produit dans des lieux humides ou à proximité de l’eau. Dans le cas contraire, vous risqueriez d’endommager le produit ou de provoquer un accident. Suivez systématiquement et soigneusement les instructions de montage. AVERTISSEMENT Indique un risque potentiel qui peut entraîner la mort, ou de graves lésions, si l’appareil n’est pas manipulé correctement. L’appareil doit être branché sur une prise secteur qui délivre la tension spécifiée.
Utiliser l’adaptateur secteur fourni avec l’appareil, ou un de ceux recommandés par KAWAI.
Si vous utilisez un câble d’alimentation secteur, vérifiez que la forme de la prise soit la bonne, et qu’il soit conforme à la tension d’alimentation spécifiée.
Le non respect de ces instructions peut causer un incendie. 120V 240V230V Ne pas brancher ou débrancher le cable d’alimentation avec les mains humides. Vous pourriez vous électrocuter. CN22FR.indd5 2008/10/1414:55:18Page
PRECAUTION Indique un risque potentiel qui peut entraîner la détérioration, ou des dommages, pour l’appareil ou ses propriétés, si celui-ci n’est pas manipulé correctement. L’utilisation de l’appareil dans un de ces lieux peut entraîner une panne de celui-ci. Votre piano doit être utilisé uniquement dans un milieu tempéré (non dans un climat tropical). Ne pas utiliser l’appareil dans les lieux suivants.
Lieux exposés aux rayons directs du soleil, comme la proximité des fenêtres.
Lieux surchauffés, comme la proximité des radiateurs.
Lieux très froid, comme à l’extérieur.
Lieux où la présence de poussière ou de sable est importante.
Lieux où l’appareil est exposé à des vibrations excessives.
Zones dans lesquelles le produit est instable. Le non respect de cette consigne peut engendrer la panne de cet appareil, ou des autres appareils. Avant de brancher le câble d’alimentation, assurez-vous que cet appareil, et les autres appareils, soient en position Arrêt (OFF). L’introduction d’eau, d’aiguilles ou d’épingles à cheveux, peut provoquer une panne ou un court-circuit. Ce produit doit être mis à l’abri des écoulements ou projections d’eau. Ne jamais placer sur le produit des objets contenant des liquides, tels que des vases ou autres récipients. Faite attention de ne pas introduire un produit étranger à l’intérieur de l’appareil.
Si vous le faisiez l’appareil pourrait générer du bruit.
Si cet appareil génère du bruit, éloignez-le suffisamment des autres appareillages électriques, ou branchez le sur une autre prise secteur. Ne placez pas l’appareil à proximité de matériels électriques tels que les télévisions et les radios. Si vous négligiez ceci , il pourrait en résulter un incendie, une électrocution, ou un court-circuit. Lorsque vous branchez le câble d’alimentation et les autres câbles, faites attention de ne pas les emmêler.
L’utilisation de ces produits pourrait entraîner une décoloration ou une déformation de l’appareil. ● Pour nettoyer cet appareil, utilisez un chiffon doux imprégné d’eau tiède, essorez-le bien, puis frottez délicatement l’appareil. Ne pas nettoyer l’appareil avec du benzène ou du diluant. Il est recommandé de placer I’instrument à proximité de la prise de courant et de positionner le cordon d’alimentation secteur de telle sorte qu’il puisse être débranché rapidement en cas d’urgence, le courant électrique étant toujours présent tant que la prise est branchée même si le bouton de mise en marche est sur la position arrêt. Vous risqueriez de provoquer une surchauffe du produit, ce qui pourrait entraîner un incendie. Assurez-vous que les orifices de ventilation de l’instrument ne soient pas obstrués par des objets, tels que des journaux, des napperons, des rideaux, etc. ● N’utilisez pas d’autres adaptateurs secteur pour l’alimentation de l’instrument. ● N’utilisez pas l’adaptateur secteur ou le cordon d’alimentation fourni pour l’alimentation d’autres appareils. Pour l’alimentation de cet instrument, utilisez exclusivement l’adaptateur secteur fourni. OFF CN22FR.indd6 2008/10/1414:55:19Page
Votre piano doit être placé à un endroit tel que sa position n’altère pas sa propre ventilation. Gardez une distance minimum de 5 cm autour de l’instrument pour une aération suffisante. Assurez-vous de ne pas obstruer les ouïes de ventilation de votre instrument par des objets, tels que journaux, napperons, rideaux etc. Cet appareil doit être utilisé seulement avec le stand fourni par le fabriquant. L’appareil doit être révisé par du personnel qualifié lorsque : ● Le câble ou la prise d’alimentation sont endommagés. ● Des objets sont tombés, ou du liquide à été renversé à l’intérieur de l’appareil. ● L’appareil a été exposé à la pluie. ● L’appareil ne semble pas fonctionner normalement, ou manifeste un changement marqué dans ses performances. ● L’appareil est tombé, ou son meuble est endommagé. Ne pas poser sur votre instrument des sources de flammes nues telles que chandelier, bougie etc… L’appareil est lourd, et il doit être porté par plus de deux personnes. La chute de l’appareil peut entraîner la panne. Faites attention de ne pas lâcher l’appareil. Dépannage Si quelque chose d’anormal se passe dans l’appareil, éteignez-le immédiatement (position OFF), déconnectez le câble d’alimentation, et contactez le magasin qui vous a vendu l’appareil. ATTENTION: Pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante de la prise et pousser jusqu’au fond. Information sur les déchets industriels á destination des usagers Si votre produit porte le marquage du symbole de recyclage, cela signifie que, à la fin de sa vie, vous devez le remettre de façon séparée dans un centre de collecte de déchets approprié. Vous ne devrez pas le remettre avec les déchets ménagers. Remettre ce produit dans un centre de collecte de déchets approprié évitera de potentiels effets négatifs sur l’environnement et sur la santé qui pourraient survenir dans le cas contraire du fait d’un traitement des déchets non adapté. Pour de plus amples détails, merci de contacter les instances locales. (union européenne seulement) CN22FR.indd7 2008/10/1414:55:19Page

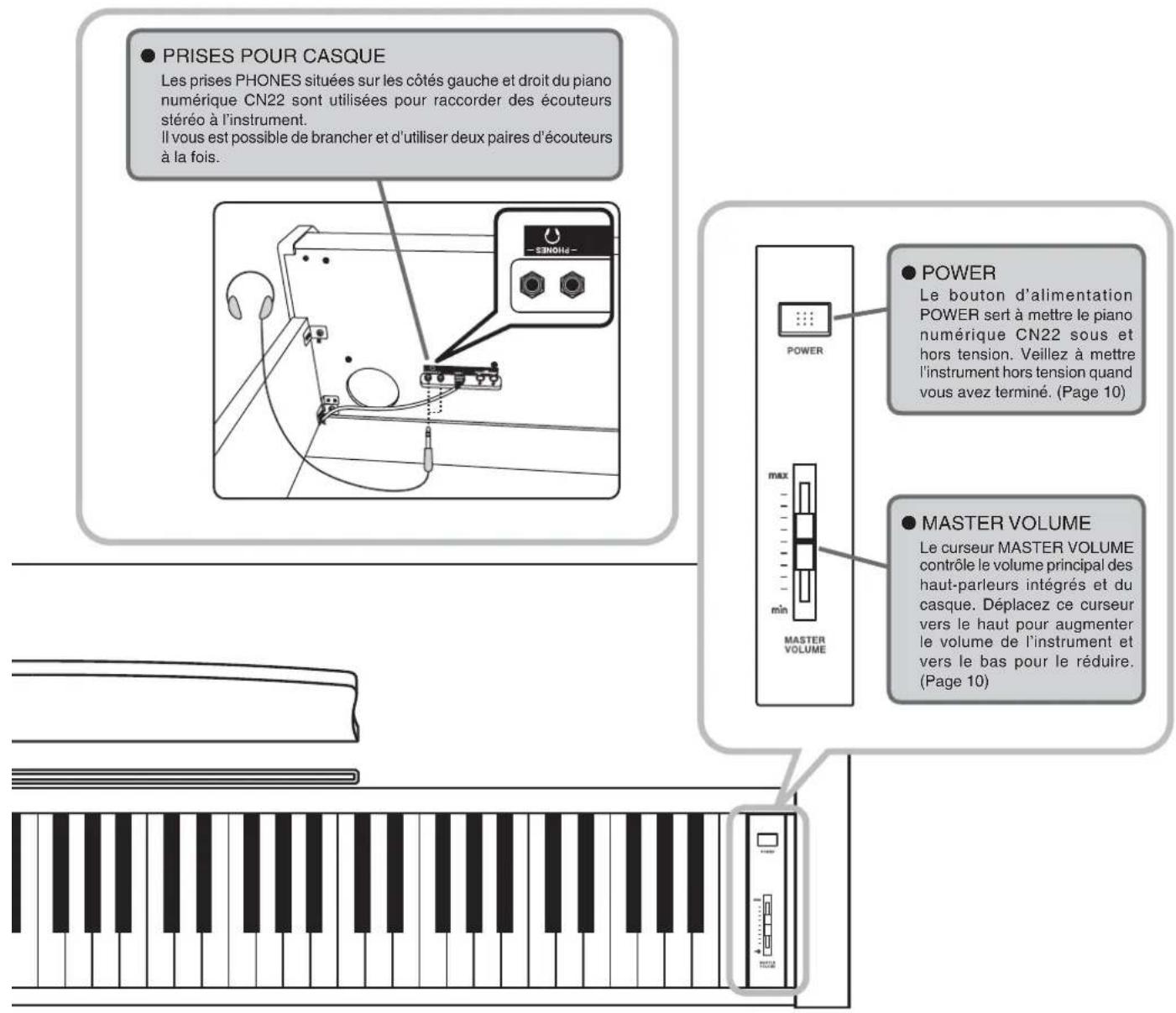

Cette section explique l’emplacement et la fonction de chaque curseur et bouton.
UTILISATION DE L’ÉTIQUETTE DE FONCTION FOURNIE Une « étiquette de fonctions » est fournie avec le CN22. Placez cette étiquette à l’arrière du clavier et vous pourrez sélectionner plus facilement des différents sons ou changer certaines valeurs comme par exemple la mesure du métronome. Placez l’étiquette de fonctions de manière à ce que l’extrémité gauche, indiquée par « CONCERT GRAND (off/-) »
soit alignée avec la touche la plus basse. L’étiquette est adhésive, ce qui vous permet de fi xer ces informations à au piano, pour votre confort. Étiquette de Fonction z CONCERT MAGIC La fonction Concert Magic Mode permet aux débutants ou grands débutants de profi ter de leur clavier numérique CN22 : en appuyant simplement sur une touche, l’instrument joue l’accompagnement et la mélodie. (Page 17) z METRONOME La fonction Metronome du piano numérique CN22 fournit un rythme régulier qui vous facilite la pratique du piano.Vous pouvez modifi er le tempo, la mesure et le volume du métronome. (Page 15) z RECORDER La fonction Recorder permet d’enregistrer et de jouer une séquence. (Page 23) z SOUND SELECT Le bouton SOUND SELECT est utilisé pour sélectionner le son que vous désirez entendre lorsque vous appuyez sur les touches du CN22. (Page 12) z LESSON La fonction Lesson vous permet d’avoir accès à des études intégrées ou aux méthodes Alfred (USA, Canada, Royaume-Uni, Australie uniquement), pour un apprentissage agréable. (Page 20) CN22FR.indd8 2008/10/1414:55:19Page
Le piano numérique CN22 possède trois pédales, comme un piano à queue : la pédale de sustain, la pédale de sostenuto et la pédale douce. ¡ Pédale de sustain Prolonge le son après avoir levé les mains du clavier. La Pédale de sustain est également capable de répondre à la mi-pédale. ¡ Pédale de sostenuto Le fait d’appuyer sur cette pédale après avoir joué sur le clavier et avant de relâcher les touches permet de tenir uniquement le son des notes venant d’être jouées. Toute touche appuyée après avoir abaissé la pédale de sostenuto n’est pas soutenue après la relâche des touches. ¡ Pédale douce Cette pédale adoucit le son et réduit son volume. Pédale de sostenutoPédale douce Pédale de sustain z PRISES POUR CASQUE Les prises PHONES situées sur les côtés gauche et droit du piano numérique CN22 sont utilisées pour raccorder des écouteurs stéréo à l’instrument.Il vous est possible de brancher et d’utiliser deux paires d’écouteurs à la fois. z POWER Le bouton d’alimentation POWER sert à mettre le piano numérique CN22 sous et hors tension. Veillez à mettre l’instrument hors tension quand vous avez terminé. (Page 10) z MASTER VOLUME Le curseur MASTER VOLUME contrôle le volume principal des haut-parleurs intégrés et du casque. Déplacez ce curseur vers le haut pour augmenter le volume de l’instrument et vers le bas pour le réduire. (Page 10) CN22FR.indd9 2008/10/1414:55:19Page
Cette section présente les manipulations de base pour mettre sous tension et utiliser le piano numérique CN22. Étape 1 Raccordez une extrémité du câble d’alimentation à la prise d’alimentation du piano et branchez l’autre extrémité à la prise murale. Étape 2 Appuyez sur le bouton POWER pour mettre le piano sous tension. Lorsque le piano est sous tension, le voyant LED du bouton SOUND SELECT s’allume et le son Concert Grand est automatiquement sélectionné. Étape 3 Ajustez le volume à l’aide du curseur MASTER VOLUME. Le curseur MASTER VOLUME contrôle le volume principal des hautparleurs et du casque raccordé. Réglez le volume sur un niveau d’écoute confortable - le milieu est un bon point de départ. Étape 4 Jouez du piano. Vous entendez le son d’un piano à queue de concert (Concert Grand) lorsque vous appuyez sur les touches. Il est possible de sélectionner un son différent en suivant la procédure décrite sous « SÉLECTION D’UN SON » (page 12). Point d’entrée du cordon d’alimentationArrière de l’unité CN22FR.indd10 2008/10/1414:55:20Page
Les morceaux de démonstration sont une bonne façon de présenter les différentes fonctions du piano numérique CN22. Chaque son préréglé est présenté par un morceau de musique différent, comme illustré ci-dessous. Concert Grand .........Golliwogg’s cake-walk / Debussy Concert Grand 2 ......Valse du Petit Chien / Chopin Studio Grand ...........KAWAI original Modern Piano ..........KAWAI original Classic E.Piano .......KAWAI original Modern E.Piano .......KAWAI original Jazz Organ ..............KAWAI original Church Organ ..........Toccata / Eugene Gigout Harpsichord .............French Suite No.6 / Bach Vibraphone ..............KAWAI original String Ensemble ......Le quattoro stagioni ‘La Primavera’ / Vivaldi Slow Strings .............KAWAI original Choir ........................KAWAI original New Age Pad ...........KAWAI original Atmosphere .............KAWAI original KAWAI regrette de ne pas disposer des partitions originales des titres de démonstration. Étape 1 Appuyez simultanément sur les boutons CONCERT MAGIC et LESSON. Les voyants LED des boutons CONCERT MAGIC et LESSON se mettent à clignoter et la lecture du morceau de démonstration du son Concert Grand commence. Lorsque le morceau de démonstration Concert Grand est terminé, un autre morceau de démonstration est sélectionné d’une façon aléatoire. Ce procédé continue jusqu’à la fi n de tous les morceaux de démonstration. Étape 2 Pendant l’écoute d’un morceau de démonstration, appuyez sur le bouton SOUND SELECT pour passer au morceau suivant. Pour écouter le morceau de démonstration d’un son particulier, appuyez sur le bouton SOUND SELECT et maintenez-le enfoncé, puis appuyez sur une des touches les plus basses correspondant au son souhaité. Étape 3 Pour arrêter la démonstration, appuyez soit sur le bouton CONCERT MAGIC ou sur le bouton LESSON. Les voyants LED des boutons CONCERT MAGIC et LESSON s’éteignent et la lecture du morceau de démonstration s’arrête. Appuyez sur les deux boutonsAppuyez sur un des boutonsAtmosphereNew Age PadChoirSlow StringsString EnsembleVibraphoneHarpsichordChurch OrganJazz OrganModern E.PianoClassic E.PianoModern PianoStudio GrandConcert Grand 2Concert GrandMaintenez le boutonSOUND SELECTenfoncéAppuyez sur une touche blanche CN22FR.indd11 2008/10/1414:55:20Page

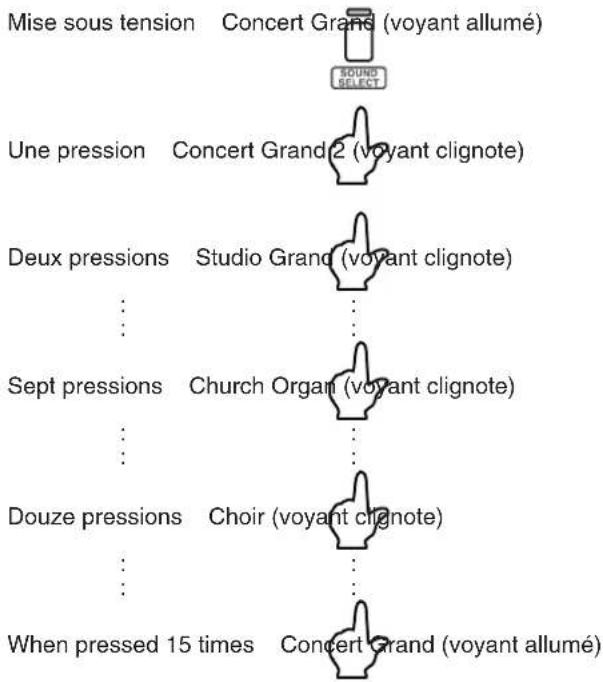

Lors de la mise sous tension, le son Concert Grand est automatiquement sélectionné. Il y a 15 types de sons et trois méthodes de sélection de ces sons. ¡ Méthode 1 Appuyez plusieurs fois sur le bouton SOUND SELECT pour parcourir les 15 sons avant de sélectionner le son souhaité. Mise sous tension Concert Grand (voyant allumé) Une pression Concert Grand 2 (voyant clignote) Deux pressions Studio Grand (voyant clignote)
When pressed 15 times Concert Grand (voyant allumé) ¡ Méthode 2 Appuyez sur le bouton SOUND SELECT et maintenez-le enfoncé, puis appuyez sur une des 15 touches blanches les plus basses pour sélectionner un son particulier. Le voyant LED du bouton SOUND SELECT s’allume lorsque Concert Grand est sélectionné. Lorsqu’un son autre que Concert Grand est sélectionné, le voyant LED du bouton SOUND SELECT se met à clignoter. ¡ Méthode 3 Appuyez sur le bouton SOUND SELECT et maintenez-le enfoncé pendant plus d’une seconde pour revenir au son Concert Grand. Le voyant LED du bouton SOUND SELECT s’allume à nouveau. AtmosphereNew Age PadChoirSlow StringsString EnsembleVibraphoneHarpsichordChurch OrganJazz OrganModern E.PianoClassic E.PianoModern PianoStudio GrandConcert Grand 2Concert GrandMaintenez le bouton SOUND SELECT enfoncé Utilisez l’« étiquette de fonction » fournie (page 8) pour votre confort. Appuyez sur une touche blanche CN22FR.indd12 2008/10/1414:55:20Page

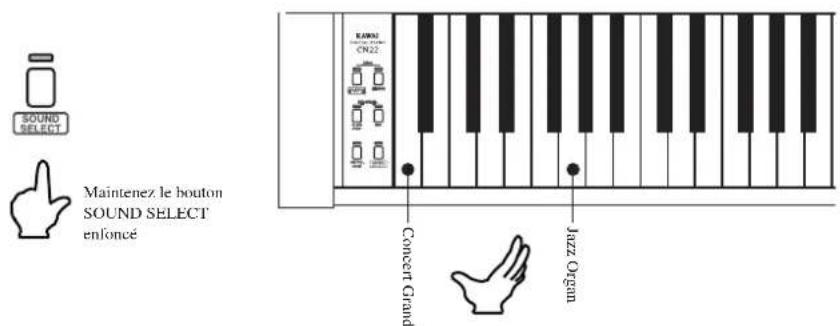

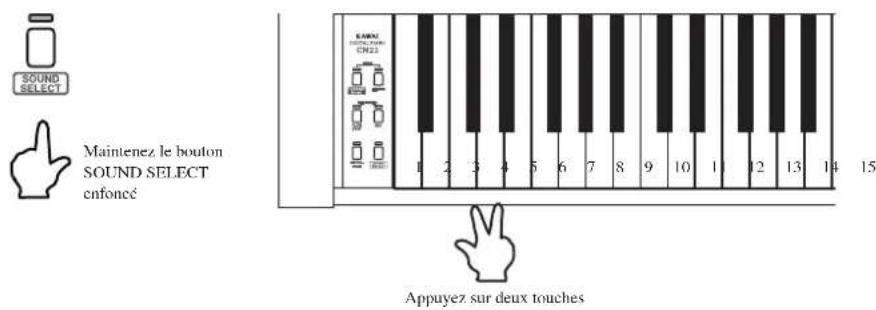

La fonction DUAL permet de superposer deux sons préréglés, et donc créer un son plus complexe. Par exemple, un piano peut être superposé à des cordes, ou un orgue d’église à un son de choeur. Étape 1 Appuyez sur le bouton SOUND SELECT et maintenez-le enfoncé, puis, parmi les 15 touches blanches les plus basses, appuyez en même temps sur les deux touches correspondant aux sons souhaités. Veuillez consulter l’étiquette de fonction fournie, ou le schéma d’attribution du son à la page 12. ¡ Exemple : pour superposer les sons Concert Grand et Jazz Organ. Appuyez sur le bouton SOUND SELECT et maintenez-le enfoncé, puis appuyez en même temps sur la touche blanche la plus basse (la) et sur la 7ème touche (sol). Vous entendrez simultanément le son d’un piano à queue de concert (Concert Grand) et d’un piano jazz (Jazz Organ) lorsque vous appuyez sur les deux touches à la fois. Appuyez une fois sur le bouton SOUND SELECT pour réinitialiser le type de son sur Concert Grand. Maintenez le bouton SOUND SELECT enfoncéMaintenez le bouton SOUND SELECT enfoncéAppuyez sur deux touches 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15Concert GrandJazz Organ CN22FR.indd13 2008/10/1414:55:20Page

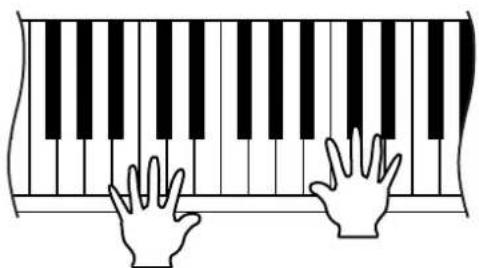

La fonction Quatre mains divise le clavier du piano numérique en deux sections, la section inférieure et la section supérieure. De plus, la hauteur de chacune des sections est également réajustée, permettant ainsi à deux personnes de jouer en même temps. Une fois cette fonction activée, la pédale douce (gauche) sert de pédale de sustain pour la section inférieure et la pédale de sustain (droite) conserve sa fonction originale pour la section supérieure. Étape 1 Appuyez sur le bouton LESSON et maintenez-le enfoncé, puis appuyez en même temps sur la pédale douce (gauche) et sur la pédale de sustain (droite). Le voyant LED du bouton LESSON commence à clignoter, indiquant que le mode Quatre mains est activé. Étape 2 Appuyez de nouveau sur le bouton LESSON pour désactiver le mode Quatre mains. Le voyant LED du bouton LESSON s’éteint, et le piano numérique CN22 revient au mode de fonctionnement normal. Lorsque la fonction Quatre mains est activée, tout nouveau son que vous choisissez affecte la section inférieure et la section supérieure. Vous ne pouvez pas utiliser la fonction Recorder quand vous êtes en mode Quatre mains. Le point de division pour la fonction Quatre mains est la touche Fa-3 et ne peut être changé. Maintenez le bouton enfoncéPédale douce Pédale de sustainAbaissez les deux pédales
Le rythme est l’un des éléments les plus importants dans l’apprentissage de la musique. Il est important de pratiquer le piano avec le bon tempo et avec un rythme régulier. La fonction de métronome du piano numérique CN22 aide les apprentis pianistes à acquérir cette régularité grâce à un battement constant et facile à suivre.
LANCEMENT DU MÉTRONOME
Étape 1 Appuyez sur le bouton METRONOME. Le voyant LED du bouton METRONOME s’allume et le métronome commence à battre une mesure 1/4. Étape 2 Appuyez à nouveau sur le bouton METRONOME. Le voyant LED du bouton METRONOME s’éteint et le métronome s’arrête. Par défaut, le métronome bat une mesure 1/4 à un tempo de 120 chaque fois que le piano est mis sous tension. CHANGEMENT DE LA MESURE DU MÉTRONOME Le métronome produit deux types de clics, le son de cloche indiquant le premier temps de la mesure - par défaut, il bat une mesure à 4 temps ou mesure 4/4. Il est possible de sélectionner un type de mesure différent si nécessaire. Sept types de mesure sont disponibles : 1/4, 2/4, 3/4, 4/4, 5/4, 3/8 et 6/8.Il vous est également possible de modifi er le volume du métronome. Étape 1 Appuyez sur le bouton METRONOME et maintenez-le enfoncé, puis sélectionnez le type de mesure souhaité en appuyant sur une des touches noires graves correspondantes. Lorsque la mesure 1/4 est sélectionnée, seul le déclic est entendu. L’accent de cloche n’est pas entendu. Maintenez le bouton enfoncéVolumeMaintenez le bouton METRONOME enfoncé1/4 2/4 3/4 4/4 5/4 3/8 6/8 - +Utilisez l’« étiquette de fonction » fournie pour votre confort (page 8). CN22FR.indd15 2008/10/1414:55:21Page

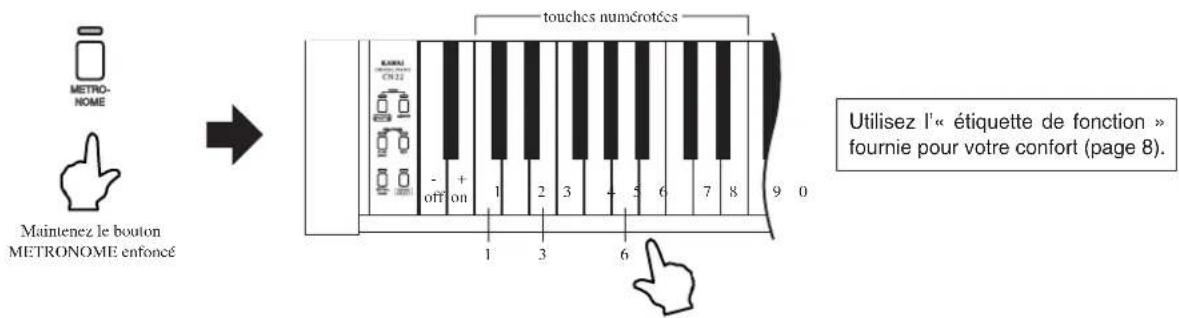

RÉGLAGE DU TEMPO DE MÉTRONOME Le tempo du métronome est réglable dans une fourchette de 10-300 battements par minute. Il est possible de déterminer précisément le tempo du métronome, ou de le réduire ou augmenter progressivement. Step 1 Appuyez sur le bouton METRONOME et maintenez-le enfoncé, puis utilisez les touches blanches les plus basses pour saisir le tempo souhaité en battements par minute (BPM), ou pour réduire ou augmenter progressivement le tempo en appuyant sur les touches « - » ou « + ». Pour régler le tempo du métronome, appuyez sur le bouton METRONOME et maintenez-le enfoncé, puis saisissez une valeur de tempo à deux ou à trois chiffres. La valeur déterminée est réglée quand le bouton METRONOME est relâché. ¡ Exemple : pour régler le tempo du métronome sur 136 battements par minute. Méthode 1 Appuyez sur le bouton METRONOME et maintenez-le enfoncé, puis appuyez sur la touche 1, la touche 3 et la touche 6. Relâchez le bouton METRONOME. Méthode 2 Appuyez sur le bouton METRONOME et maintenez-le enfoncé, puis appuyez plusieurs fois sur les touches « - (off) » ou « + (on) » pour réduire ou augmenter progressivement le tempo actuel de 2 BPM. Utilisez l’« étiquette de fonction » fournie pour votre confort (page 8).Maintenez le bouton METRONOME enfoncé touches numérotées 1 2 3 4 5 6 7 8 9 0 - + off on CN22FR.indd16 2008/10/1414:55:21Page
Le grand compositeur allemand Jean-Sébastien Bach a dit « Le jeu du clavier est facile. Il suffi t d’appuyer sur les bonnes touches au bon moment». De nombreux pianistes souhaiteraient pouvoir en dire autant. Heureusement, KAWAI a créé une méthode de clavier qui est très simple et ne demande même pas de taper sur les bonnes touches.Avec Concert Magic, n’importe qui peut s’asseoir au piano et faire de la musique - même les débutants qui n’ont jamais reçu de leçon. Pour profi ter de la fonction Concert Magic, il vous suffi t de choisir un morceau parmi les 40 morceaux préprogrammés, puis d’appuyer sur n’importe quelle touche à un rythme et un tempo réguliers. Concert Magic joue la mélodie et les notes d’accompagnement correctement quelles que soient les touches sur lesquelles vous appuyez. Grâce à Concert Magic, une fois assis au piano numérique CN22, tout le monde, les plus jeunes comme les plus âgés, peut faire de la musique.
SÉLECTION D’UN MORCEAU
Les 40 morceaux Concert Magic sont attribués à chacune des 40 premières touches blanches, et classés parcatégorie en huit groupes, comme Chansons enfantines, Classiques américains, Chansons de Noël, etc.Veuillez consulter l’annexe 3 : « LISTE DE MORCEAUX CONCERT MAGIC » à la page 36 pour une liste complète des morceaux disponibles. Étape 1 Appuyez sur le bouton CONCERT MAGIC et maintenez-le enfoncé, puis appuyez sur une des 40 touches les plus basses correspondant au morceau Concert Magic souhaité. Le voyant LED du bouton CONCERT MAGIC s’allume, indiquant que la fonction Concert Magic est activée.
Les musiciens qui connaissent déjà le morceau Concert Magic sélectionné peuvent commencer à le jouer tout de suite. Mais ceux qui ne le connaissent pas peuvent l’écouter dans un premier temps, avant de le jouer. Étape 1 Appuyez sur le bouton PLAY/STOP pour écouter le morceau Concert Magic sélectionné. Le piano numérique CN22 commence la lecture du morceau Concert Magic sélectionné.Pour écouter un autre morceau, répétez simplement le procédé ci-dessus. Étape 2 Appuyez à nouveau sur le bouton PLAY/STOP ou le bouton CONCERT MAGIC pour terminer l’écoute du morceau Concert Magic.

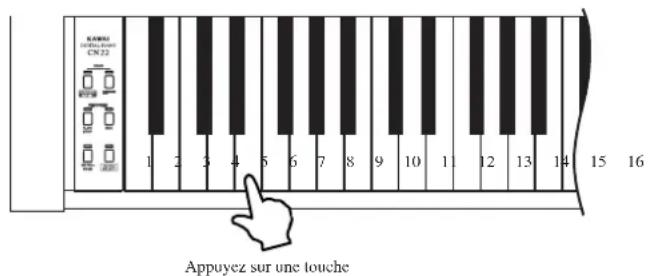

Maintenez le bouton CONCERT MAGIC enfoncéMorceau N°Appuyez sur une touche CN22FR.indd17 2008/10/1414:55:21Page
Étape 1 Tapez le rythme du morceau sélectionné sur n’importe laquelle des 88 touches blanches ou noires du clavier. Les morceaux Concert Magic répondent aux changements de style de jeu. Si les touches sont enfoncées avec plus de puissance, la musique devient plus forte ; si elles sont enfoncées plus légèrement, la musique est plus douce. Si vous tapez plus rapidement, la musique accélère, et si vous tapez plus lentement, la musique ralentit. Avec Concert Magic, même les pianistes sans expérience peuvent sembler jouer depuis des années, simplement en tapant sur une touche avec un seul doigt. Concert Magic est une méthode de musique idéale pour l’apprentissage des jeunes enfants, en particulier afi n de développer chez eux le sens du rythme. Pour les personnes plus âgées, qui pensent parfois qu’il est trop tard pour apprendre le piano, Concert Magic leur propose une façon agréable de débuter. Grâce à Concert Magic, toute la famille peut profi ter du piano numérique CN22, même ceux qui n’avaient jamais touché un instrument de musique auparavant.
TYPES DE MORCEAUX CONCERT MAGIC
Après avoir joué avec Concert Magic pendant quelque temps, les musiciens peuvent trouver la méthode trop facile, et dépourvue d’élément à apprendre. Certains morceaux sont certes très faciles à jouer, même pour les débutants, mais il y en a d’autres qui demandent plus d’efforts et de pratique pour être bien maîtrisés. Les 40 morceaux de Concert Magic sont répartis en trois types d’arrangements selon le niveau de connaissance requis pour les jouer. EASY BEAT Ces morceaux sont les plus faciles à jouer. Pour les jouer, tapez simplement un battement constant et régulier sur n’importe quelle touche du clavier. Voyez l’exemple suivant, « Für Elise ». Appuyez sur la touche avec un rythme régulier de doubles croches. MELODY PLAY Ces morceaux sont aussi assez faciles à jouer, surtout s’ils sont bien connus. Pour les jouer, tapez le rythme de la mélodie sur n’importe quelle touche du clavier. Il peut être utile de chanter en tapant le rythme. Jouez « Twinkle, Twinkle, Little Star » par exemple. Suivez le rythme de la mélodie comme illustré. Avec les morceaux rapides de Concert Magic, il est parfois plus facile de taper sur deux touches différentes avec deux doigts différents pour jouer avec plus de vitesse. Tapez sur X X X X X X X X X X X X X X X X X X X X Tapez sur X X X X X X X X X X X X X X CN22FR.indd18 2008/10/1414:55:21Page
POUR COMMENCER SKILLFUL La diffi culté de ces morceaux va de modérément diffi cile à diffi cile. Pour les jouer, tapez le rythme de la mélodie et de l’accompagnement sur n’importe quelle touche du clavier, comme dans « Waltz of the Flowers » ci-dessous. Il faut parfois un peu d’entraînement pour bien jouer les morceaux Concert Magic. Une bonne façon d’apprendre est d’écouter ces morceaux dans un premier temps, puis d’essayer de taper le rythme perçu. Veuillez consulter l’annexe 3 : « LISTE DE MORCEAUX CONCERT MAGIC » à la page 36 pour une liste complète des morceaux disponibles. Le type d’arrangement est indiqué à côté de chaque titre de morceau comme « EB » pour Easy Beat, « MP » pour Melody Play et « SK » pour Skillful.
MODES DE DÉMONSTRATION CONCERT MAGIC
Il y a trois manières d’écouter les morceaux Concert Magic en mode DEMO. ALL PLAY Appuyez sur le bouton CONCERT MAGIC puis appuyez sur le bouton PLAY/STOP sans sélectionner de morceau. Le piano numérique CN22 joue le premier morceau Concert Magic, puis les 39 morceaux restants dans l’ordre. RANDOM PLAY Appuyez sur le bouton CONCERT MAGIC puis appuyez sur le bouton LESSON. Le piano numérique CN22 joue le premier morceau Concert Magic, puis les 39 morceaux restants dans un ordre aléatoire. CATEGORY PLAY Appuyez sur le bouton CONCERT MAGIC et maintenez-le enfoncé, appuyez sur la touche correspondant au morceau, puis appuyez sur le bouton LESSON, avant de relâcher enfi n le bouton CONCERT MAGIC. Le piano numérique CN22 lit le morceau sélectionné puis le reste des morceaux dans la même catégorie. Pour arrêter la démonstration Concert Magic, appuyez sur le bouton PLAY/STOP. Tapez sur X X X X X XXXXX XXX CN22FR.indd19 2008/10/1414:55:22Page
La fonction Lesson du CN22 aide les utilisateurs à pratiquer le piano grâce à une collection d’études de Burgmüller et de Czerny, ou aux morceaux de la méthode Alfred’s Basic Piano Library (USA,Canada, Australie et Royaume- Uni uniquement).Il est possible d’écouter chaque étude ou morceau avec des tempos différents, pour pratiquer séparément la partie gauche et la partie droite.Le livre de leçon de piano de base d’Alfred est vendu séparément. Veuillez consulter les distributeurs régionaux ou contacter le service clientèle d’Alfred au 818-892-2452 (USA et Canada), 0-95240033 (Australie), +44 (0)279828960 (Royaume-Uni). Vous pouvez aussi envoyer un e-mail à l’adresse : customerservice@alfred.com.La disponibilité des leçons dépend de la situation géographique:Livre No. Nom du livre de leçonsÉtats-Unis, Canada,Royaume-Uni, Australie1 Alfred’s Basic Piano Library Lesson Book Level 1A2 Alfred’s Basic Piano Library Lesson Book Level 1BReste du monde1 Burgmüller: 25 Progressive Pieces, Opus 1002 Czerny: 30 Czerny Etudes de Mécanisme, Opus 849Veuillez consulter l’annexe 4 : « LISTE DE MORCEAUX DE LEÇON » pages 37-38 pour une liste complète des morceaux disponibles avec la fonction Lesson. SÉLECTION D’UN MORCEAU DE LEÇON DANS LE PREMIER LIVRE DE MORCEAUX Étape 1 Appuyez sur le bouton LESSON. Le voyant LED du bouton LESSON s’allume, indiquant que le mode Lesson est activé, et le son Concert Grand est automatiquement sélectionné. Étape 2 Appuyez sur le bouton LESSON et maintenez-le enfoncé, puis appuyez sur la touche blanche correspondant au morceau de leçon souhaité. SÉLECTION D’UN MORCEAU DE LEÇON DANS LE DEUXIÈME LIVRE DE MORCEAUX ¡ Exemple : pour sélectionner le morceau de leçon No. 3 Appuyez sur le bouton LESSON et maintenez-le enfoncé, appuyez sur une des touches noires, puis appuyez sur la touche blanche correspondant au morceau de leçon souhaité. Maintenez le boutonLESSON enfoncé 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16Appuyez sur une touche
FONCTION LESSON ÉCOUTE D’UN MORCEAU DE LEÇON Avant de vous entraîner avec les morceaux de leçon, vous pouvez écouter des séquences préenregistrées en guise d’exemple. Étape 1 Appuyez sur le bouton PLAY/STOP. Le voyant LED du bouton PLAY/STOP s’allume et la lecture du morceau de leçon sélectionné commence. Étape 2 Appuyez à nouveau sur le bouton PLAY/STOP pour arrêter l’écoute. Le voyant LED du bouton PLAY/STOP s’éteint. Le métronome se met automatiquement au même tempo que celui du morceau sélectionné.
SORTIE DE LA FONCTION LESSON
Appuyez sur le bouton LESSON. Le voyant LED du bouton LESSON s’éteint et le piano numérique CN22 revient au mode de fonctionnement normal. EXERCICES DE PARTIE MAIN GAUCHE ET MAIN DROITE Lorsque vous entrez en mode Lesson, les voyants LED des boutons METRONOME et SOUND SELECT s’allument, indiquant que les parties de main droite et de main gauche de la leçon sélectionnée vont être jouées. ¡ ÉCOUTE DE LA PARTIE MAIN GAUCHE D’UN MORCEAU DE LEÇON Étape 1 Appuyez à nouveau sur le bouton SOUND SELECT. Le voyant LED du bouton METRONOME reste allumé, mais le voyant LED du bouton SOUND SELECT s’éteint. Étape 2 Appuyez sur le bouton PLAY/STOP pour jouer la leçon sélectionnée. La lecture de la partie main gauche de la leçon sélectionnée commence, ce qui permet de pratiquer la main droite séparément. En appuyant plusieurs fois sur le bouton SOUND SELECT, vous pouvez choisir alternativement la lecture de la main gauche, de la main droite ou des deux mains à la fois. CN22FR.indd21 2008/10/1414:55:22Page
FONCTION LESSON ¡ ÉCOUTE DE LA PARTIE MAIN DROITE D’UN MORCEAU DE LEÇON Étape 1 Appuyez deux fois sur le bouton SOUND SELECT. Le voyant LED du bouton SOUND SELECT s’allume, mais le voyant LED du bouton METRONOME s’éteint. Étape 2 Appuyez sur le bouton PLAY/STOP pour jouer la leçon sélectionnée. La lecture de la partie main droite de la leçon sélectionnée commence, ce qui permet de pratiquer la main gauche séparément.
ÉCOUTE DES DEUX MAINS D’UN MORCEAU DE LEÇON (RETOUR AU MODE DE LECTURE NORMAL) Appuyez trois fois sur le bouton SOUND SELECT. Les voyants LED des boutons SOUND SELECT et METRONOME s’allument. La partie main gauche et la partie main droite sont toutes deux sélectionnées. Le piano numérique CN22 revient également au mode de lecture normal si vous appuyez deux fois sur le bouton LESSON (sortie et entrée en mode LESSON). Il vous est également possible de sélectionner directement la lecture de la partie de la main droite ou celle de la main gauche. Appuyez sur le bouton LESSON et maintenez-le enfoncé, puis appuyez sur le bouton METRONOME ou sur le bouton SOUND SELECT pour choisir respectivement la partie de la main gauche ou celle de la main droite. RÉGLAGE DU TEMPO D’UN MORCEAU DE LEÇON Méthode 1 Appuyez sur le bouton METRONOME et maintenez-le enfoncé, puis saisissez le tempo souhaité à l’aide des touches numérotées. Relâchez le bouton METRONOME. Méthode 2 Appuyez sur le bouton METRONOME et maintenez-le enfoncé, puis appuyez plusieurs fois sur les touches « - (off) » ou « + (on) » pour réduire ou augmenter progressivement le tempo actuel de 2 BPM. Relâchez le bouton METRONOME. Appuyez sur le bouton METRONOME et maintenez-le enfoncé, puis appuyez simultanément sur les touches « - (off) » et « + (on) » pour réinitialiser le tempo d’un morceau de leçon. La sélection du même morceau de leçon réinitialise également le tempo du morceau de leçon.Appuyez deux fois sur le boutonAppuyez trois fois sur le boutonMaintenez le bouton LESSON enfoncéPartie maindroitePartie maingaucheMaintenez le boutonMETRONOMEenfoncé - + 1 2 3 4 5 6 7 8 9 CN22FR.indd22 2008/10/1414:55:22Page
La fonction Recorder permet d’enregistrer des séquences comme un enregistreur de bandes. Cependant, le piano numérique CN22 enregistre les morceaux sous forme de données numériques, au lieu de données audio - la musique ainsi stockée à l’intérieur de l’instrument constitue un outil précieux tant pour l’étude que pour la pratique.
1) ENREGISTREMENT D’UN MORCEAU
Étape 1 Appuyez sur le bouton REC. Le voyant LED du bouton REC se met à clignoter, indiquant que le piano est en attente d’enregistrement. Étape 2 Commencez à jouer du piano. L’enregistreur commence à enregistrer dès la première note. Pendant ce temps, les voyants LED des boutons REC et PLAY/ STOP s’allument. L’enregistrement peut également être lancé en appuyant sur le bouton PLAY/STOP au lieu d’une touche, ce qui permet l’insertion d’une mesure vide ou d’un temps non accentué au début du morceau. Étape 3 Appuyez sur le bouton PLAY/STOP pour arrêter l’enregistrement. Le piano numérique CN22 arrête l’enregistrement et le voyant LED du bouton REC clignote le temps de mémoriser le morceau. La capacité totale d’enregistrement du CN22 est d’environ 7 500 notes. Chaque pression de pédale compte également pour une note. Lorsque la capacité maximale est atteinte, l’enregistrement s’arrête et la musique enregistrée jusqu’alors est automatiquement mémorisée. Pour enregistrer à nouveau le morceau, répétez simplement le procédé ci-dessus. Le nouvel enregistrement supprime complètement le précédent. CN22FR.indd23 2008/10/1414:55:22Page
Appuyez sur le bouton PLAY/STOP pour lancer la lecture d’un morceau enregistré. Appuyez à nouveau sur le bouton PLAY/STOP pour arrêter la lecture.
3) SUPPRESSION D’UN MORCEAU
Afi n de supprimer le morceau enregistré, il faut mettre le piano numérique CN22 hors tension. Étape 1 Mettez hors tension. Étape 2 Appuyez sur le bouton POWER et maintenez simultanément les boutons PLAY/STOP et REC enfoncés. Le morceau enregistré est supprimé. Maintenez les boutons enfoncés CN22FR.indd24 2008/10/1414:55:23Page
Le mode Function vous permet de régler plusieurs paramètres avancés du piano numérique CN22.
1) FONCTIONNEMENT DE BASE
Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur une des 10 touches correspondant à la fonction souhaitée. Les voyants LED des boutons METRONOME et SOUND SELECT se mettent à clignoter pendant que vous effectuez les réglages. Si les voyants LED des boutons CONCERT MAGIC ou LESSON sont allumés, le mode Function ne peut être utilisé. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur les touches « - (off) » ou « + (on) » pour modifi er la valeur de la fonction sélectionnée.

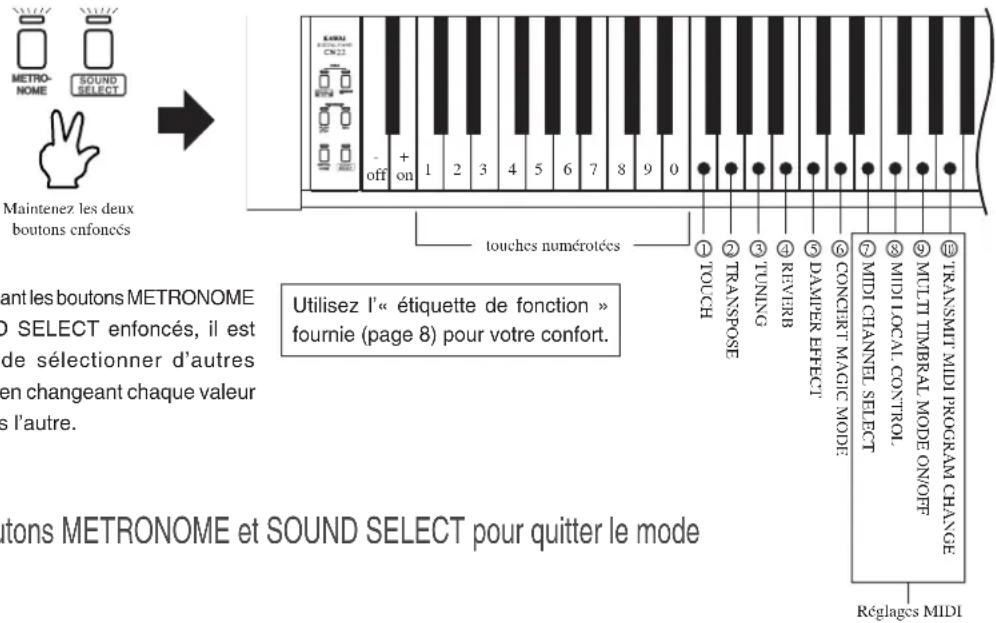

En maintenant les boutons METRONOME et SOUND SELECT enfoncés, il est possible de sélectionner d’autres fonctions, en changeant chaque valeur l’une après l’autre. Étape 3 Relâchez les boutons METRONOME et SOUND SELECT pour quitter le mode Function. Mode. Lors de la mise hors tension, les réglages du mode Function reviennent aux réglages par défaut, comme ci-dessous.Function DefaultTOUCH (TOUCHER) NormalTRANSPOSE (TRANSPOSITION) 0TUNING (ACCORD) La 4=440,0 HzREVERB (RÉVERBÉRATION) ActivéDAMPER EFFECT (EFFET SUSTAIN) 2 (Normal)CONCERT MAGIC MODE (MODE CONCERT MAGIC) Mode 1MIDI CHANNEL SELECT (SÉLECTION DU CANAL MIDI) Canal 1MIDI LOCAL CONTROL ON/OFF (ACTIVATION/DÉSACTIVATION DU CONTRÔLE LOCAL MIDI)ActivéMULTI TIMBRAL MODE ON/OFF (ACTIVATION/DÉSACTIVATION DU MODE MULTITIMBRE) DésactivéTRANSMIT MIDI PROGRAM CHANGE (ENVOI DE CHANGEMENT DE PROGRAMME MIDI)ActivéUtilisez l’« étiquette de fonction » fournie (page 8) pour votre confort.Maintenez les deux boutons enfoncéstouches numérotées

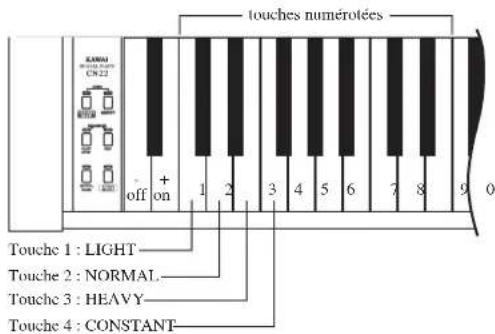

Lorsque vous jouez du piano, le volume sonore augmente en rapport direct avec la force utilisée sur chaque touche. La fonction TOUCH permet de sélectionner différentes sensibilités au toucher pour le clavier, autres que le toucher normal d’un piano acoustique. Il est possible de choisir la sensibilité parmi quatre réglages différents : Light, Normal, Heavy ou Constant. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction TOUCH. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur une des touches suivantes : ¡ Touche 1 : LIGHT Pour ceux qui sont toujours en train de développer leur doigté, comme les enfants, un son plus fort peut être produit même avec un toucher plus léger. ¡ Touche 2 : NORMAL Le réglage standard reproduit la sensibilité d’un piano acoustique. Ce type de toucher est sélectionné par défaut quand le piano numérique CN22 est mis sous tension. ¡ Touche 3 : HEAVY Idéal pour ceux qui ont un doigté puissant ou pour l’entraînement avec un toucher lourd. ¡ Touche 4 : CONSTANT Ce réglage convient aux sons dont la gamme dynamique est fi xe, comme l’orgue ou le clavecin. Un volume constant est produit quelle que soit la force utilisée. Le type de toucher est automatiquement réglé sur NORMAL quand le piano numérique CN22 est mis sous tension.
3) TRANSPOSE (TRANSPOSITION)
La fonction de transposition permet de lever ou d’abaisser les touches du piano par demi-tons. Ceci est particulièrement utile lors de l’accompagnement d’instruments dont les tons sont différents, ou lorsque vous devez jouer un morceau dans une clé différente de celle que vous avez apprise. La fonction de transposition permet de jouer le morceau dans la clé originale, mais de l’entendre dans une autre clé. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction TRANSPOSE. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur une touche du clavier pour sélectionner la clé de transposition souhaitée.
Vous pouvez transposer le piano numérique CN22 de 5 demi-tons vers le haut (fa) ou de 6 demi-tons vers le bas (fa dièse). La valeur de transposition est réglée sur 0 (do) lorsque vous mettez le piano numérique CN22 sous tension.
La fonction de transposition peut être activée/désactivée, en conservant la valeur réglée, à l’aide des touches « - (off) » ou « + (on) ».touches numérotéesTouche 1 : LIGHTTouche 2 : NORMALTouche 3 : HEAVYTouche 4 : CONSTANT 1 2 3 4 5 6 7 8 9 0 - + off ontouches numérotées 0 +2 +4 +5 -5 -3 -1 C D E F G A B +1 +3 -6 -4 -2 C# D# F# G# A# 1 2 3 4 5 6 7 8 9 0 - + off onActivéDésactivé CN22FR.indd26 2008/10/1414:55:23Page
La fonction TUNING permet d’accorder précisément le piano, ce qui peut être utile lorsque vous jouez avec d’autres instruments. La valeur par défaut est réglée sur la norme moderne La = 440,0 Hz et peut être ajustée par incréments de 0,5 Hz. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction TUNING. Un ton d’accord est joué. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur les touches « - (off) » ou « + (on) » pour élever ou abaisser le ton de 0,5 Hz, ou pour saisir le ton souhaité en nombre à trois chiffres avec les touches numérotées. Par exemple, pour régler le ton sur La = 441,5 Hz, appuyez d’abord sur les touches « 4 », « 4 » et « 1 », puis appuyez sur la touche « + (on) ». Vous pouvez aussi appuyer d’abord sur les touches « 4 », « 4 » et « 2 », puis appuyer sur la touche « - (off) ».
5) REVERB (RÉVERBÉRATION)

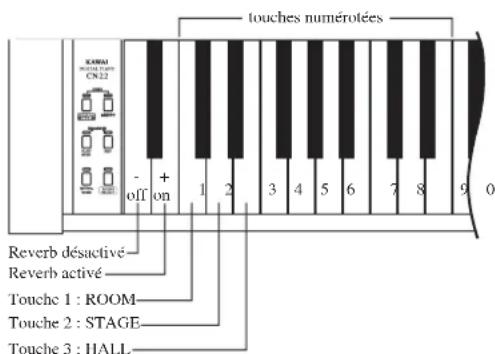

La fonction REVERB ajoute une réverbération au son, en simulant l’environnement acoustique d’une salle de récital, d’une scène ou d’une salle de concert. Il y a trois types disponibles de réverbération : Room, Stage et Hall. Le réglage de réverbération qui convient le mieux est automatiquement appliqué à chaque type de son. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction REVERB. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur une des touches suivantes pour sélectionner le type de réverbération : Touche 1 : ROOM Touche 2 : STAGE Touche 3 : HALL La fonction REVERB est automatiquement activée dès la mise sous tension du piano numérique CN22. Étape 3 Pour activer/désactiver la fonction REVERB, appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, appuyez sur la touche correspondant à la fonction REVERB, puis appuyez sur la touche « + (on) » ou « - (off) ». touches numérotéesReverb désactivéReverb activéTouche 1 : ROOMTouche 2 : STAGETouche 3 : HALL 1 2 3 4 5 6 7 8 9 0 - + off on CN22FR.indd27 2008/10/1414:55:23Page
Lorsque la pédale de sustain d’un piano acoustique est abaissée, tous les étouffoirs se soulèvent, permettant aux cordes de résonner librement. Lorsqu’une note ou un accord est joué sur le piano et que la pédale de sustain est abaissée, les cordes des notes jouées résonnent, mais celles d’autres notes vibrent également en résonance harmonique avec elles. La fonction Effet Sustain du piano numérique CN22 est une simulation de ce phénomène. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction DAMPER EFFECT. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur une des touches suivantes pour sélectionner le type d’Effet Sustain souhaité : Touche 1 : Faible Touche 2 : Normal Touche 3 : Fort Le type d’Effet Sustain est automatiquement réglé sur NORMAL quand le piano numérique CN22 est mis sous tension.
7) CONCERT MAGIC MODE
(MODE CONCERT MAGIC) Le piano numérique CN22 offre deux manières de profi ter de la fonction Concert Magic. ¡ Mode 1 Le Mode 1 classe les 40 morceaux de la fonction Concert Magic en trois catégories, selon le niveau de connaissance requis pour les jouer. Ces catégories sont : Easy Beat, Melody Play et Skillful. Pour la liste complète des morceaux disponibles, veuillez consulter la page 18 de l’annexe 3 « LISTE DE MORCEAUX CONCERT MAGIC ». ¡ Mode 2 Le Mode 2 permet de jouer les morceaux Concert Magic en tapant simplement sur n’importe quelle touche avec un battement régulier, quel que soit l’arrangement du morceau. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction CONCERT MAGIC MODE. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur la touche « + (on) » pour régler le mode Concert Magic sur Mode 2, ou la touche « - (off) » pour régler le mode Concert Magic sur Mode 1. Par défaut, la fonction Concert Magic est en Mode 1 lors de la mise sous tension du piano numérique CN22. Damper Effect OffDamper Effect OnTouche 1 : FaibleTouche 2 : NormalTouche 3 : Forttouches numérotées 1 2 3 4 5 6 7 8 9 0 - + off on CN22FR.indd28 2008/10/1414:55:23Page
(SÉLECTION DU CANAL MIDI) Pour échanger les informations MIDI avec un autre instrument MIDI, les deux instruments raccordés doivent être réglés sur le même canal. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction MIDI CH. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, sélectionnez le canal MIDI souhaité en saisissant un nombre à deux chiffres à l’aide des touches numérotées. Par exemple, pour régler le canal MIDI sur CH 1, appuyez sur la touche « 0 » puis sur la touche « 1 ».Pour régler le canal MIDI sur CH 16, appuyez sur la touche « 1 » puis sur la touche « 6 ». Le canal MIDI peut être réglé dans une fourchette de 1 à 16. Le canal MIDI est automatiquement réglé sur CH 1 lors de la mise sous tension du piano numérique CN22.
Le terme MIDI est l’acronyme de Musical Instrument Digital Interface, un protocole international permettant de connecter des synthétiseurs, des séquenceurs (enregistreurs MIDI) et d’autres instruments électroniques entre eux pour échanger des séquences de données. Le piano numérique CN22 est ainsi équipé de deux prises MIDI : MIDI IN et MIDI OUT. Chaque prise permet le branchement d’un câble spécial doté d’un connecteur DIN. MIDI IN : Pour la réception de notes, de modifi cation de programme et d’autres données. MIDI OUT : Pour l’envoi de notes, de changement de programme et d’autres données.*« MIDI » est une marque déposée de l’Association of Manufacturers of Electronic Instruments (AMEI). Raccordement à un séquenceur externeLe piano branché à un séquenceur externe, vous pouvez enregistrer les morceaux que vous jouez à l’aide d’un enregistreur MIDI dont vous utilisez les sons préréglés (piano, clavecin, vibraphone, etc.) grâce à la fonction Multitimbre du CN22. Cela vous permet de créer des enregistrements MIDI à plusieurs pistes.
FONCTIONS MIDI DU CN22
x Transmission/réception de notes de clavier x Réception de données de volume x Réglage de canal de transmission/réception x Réglage multitimbrex Transmission/réception de numéro de changement de programme (type de son)x Transmission/réception de données exclusivesx Transmission/réception de données de pédale CN22FR.indd29 2008/10/1414:55:23Page
CONTRÔLE LOCAL MIDI) Cette fonction sert à choisir si vous voulez entendre ou non le son du piano numérique CN22 lorsque vous jouez. Lorsque la fonction MIDI Local Control est activée, le son sort du piano numérique CN22 quand vous en jouez. Lorsque la fonction MIDI Local Control est désactivée, le son du clavier est lui aussi désactivé, mais les données MIDI continuent à être transmises au dispositif MIDI connecté au piano numérique CN22. Lorsque des données MIDI sont transmises vers le clavier, le son sort de celui-ci. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction LOCAL. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur la touche « - (off) » pour régler MIDI LOCAL CONTROL sur « off », ou sur la touche « + (on) » pour régler MIDI LOCAL CONTROL sur « on ». La fonction MIDI Local Control est automatiquement activée lorsque le piano numérique CN22 est mis sous tension. CN22FR.indd30 2008/10/1414:55:24Page
MODE MULTITIMBRE) La manipulation décrite dans la section SÉLECTION DU CANAL MIDI sert à transmettre ou à recevoir les données à travers un seul canal MIDI parmi les 16 canaux disponibles (canal 1 à 16). Cependant, en activant le mode Multitimbre, les données MIDI peuvent être reçues à travers plusieurs canaux MIDI, chaque canal les transmettant simultanément avec un son différent. Lorsque cette fonction est activée, vous pouvez utiliser un séquenceur externe pour former un ensemble d’instruments. Vous jouez ainsi de plusieurs instruments à la fois grâce à un simple piano numérique CN22. Le terme « multitimbre » exprime la possibilité de jouer simultanément plusieurs timbres. Veuillez consulter le tableau ci-dessous pour les informations concernant les numéros de programmes reçus et les types de sons correspondants. Les données reçues via le canal 10 ne sont pas exécutées quand le mode multitimbre est activé. Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction MULTI. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur la touche « - (off) » pour régler MULTI-TIMBRAL MODE sur « off », ou sur la touche « + (on) » pour régler MULTI-TIMBRAL MODE sur « on ». Le mode Multitimbre est désactivé lorsque vous mettez le piano numérique CN22 sous tension. Tableau des numéros de changement de programme Nom de SonActivation du mode multitimbreDésactivation du modemultitimbreNuméro deprogrammeListe MSB Liste LSBCONCERT GRAND 1 121 0 1CONCERT GRAND 2 1 95 16 2STUDIO GRAND 1 121 1 3MODERN PIANO 2 121 0 4CLASSIC E.PIANO 5 121 0 5MODERN E.PIANO 6 121 0 6JAZZ ORGAN 18 121 0 7CHURCH ORGAN 20 121 0 8HARPSICHORD 7 121 0 9VIBRAPHONE 12 121 0 10STRING ENSEMBLE 49 121 0 11SLOW STRINGS 45 95 1 12CHOIR 53 121 0 13NEW AGE PAD 89 121 0 14ATMOSPHERE 100 121 0 15 CN22FR.indd31 2008/10/1414:55:24Page

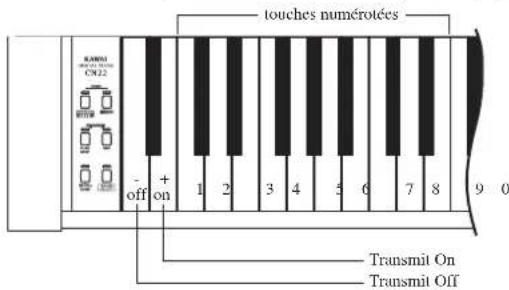

PROGRAMME MIDI) Cette fonction permet au piano numérique CN22 de transmettre ou non le changement de programme lorsque vous changez d’instrument MIDI. Vous pouvez également transmettre le numéro de programme choisi (de 1 à
128) afi n de changer le son d’une autre source MIDI.
Étape 1 Appuyez simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, puis appuyez sur la touche correspondant à la fonction PROGRAM. Étape 2 Tout en maintenant les boutons METRONOME et SOUND SELECT enfoncés, appuyez sur la touche « - (off) » pour désactiver la transmission de données de changement de programme lors de la sélection de sons, ou la touche « + (on) » pour activer la transmission de données de changement de programme lors de la sélection de sons. La fonction Transmit Program Change est désactivée lorsque vous mettez le piano numérique CN22 sous tension. Étape 3 Pour transmettre directement le changement de programme MIDI, appuyez d’abord simultanément sur les boutons METRONOME et SOUND SELECT et maintenez-les enfoncés, appuyez sur la touche correspondant à la fonction PROGRAM, puis saisissez le numéro à trois chiffres à l’aide des touches numérotées. Il est possible de transmettre des numéros à trois chiffres dans une fourchette de 001 à 128. Par exemple, appuyez sur « 0 », « 0 » et « 1 » pour transmettre le numéro de changement de programme 1. Le numéro de programme est automatiquement transmis dès que vous appuyez sur la touche du troisième chiffre. touches numérotéesTransmit OnTransmit OffUtilisez ces touches pour déterminer le numéro de changement de programme à transmettre 1 2 3 4 5 6 7 8 9 0 - + off on CN22FR.indd32 2008/10/1414:55:24Page
*Le piano numérique vu du dessous.
Sert à raccorder un maximum de deux casques au piano numérique CN22.
Sert à raccorder le pédalier au piano numérique CN22.
MIDI JACKS Sert à raccorder le piano numérique CN22 à des dispositifs MIDI externes. CÂBLE DE PÉDALERACCORDEMENT À D’AUTRES APPAREILSIN OUTInstruments MIDI tels que sources sonores ou séquenceurs.Clavier CN22FR.indd33 2008/10/1414:55:24Page
- Avant de commencer l’assemblage du piano numérique CN22, assurez-vous d’avoir toutes les pièces. Un tournevis cruciforme est nécessaire pour l’assemblage de l’unité (non fourni). PARTS PROVIDED Panneau latéral (A) p. 2
- pièces Panneau arrière (B) p. 1
- pièce. Pédalier (C) p. 1
- pièce. Vis (D) p. 2
- pièces. Vis (E) p. 4
- pièces. Vis (F) p. 10
- pièces. Boulon (avec rondelles plates et rondelles élastiques) (G) p. 4
- pièces. Ajusteur (H) p. 1
- pièce. Kit de crochet pour casque x Crochet pour casque p. 1
- pièce. x Vis autotaraudeuse pièces. ASSEMBLY SEQUENCE p. 2
1. Insérez le régulateur (H) à environ 1 cm à l’intérieur du
pédalier (C). Détachez et déployez le cordon de connexion du pédalier. Attachez sans trop serrer les panneaux latéraux de droite et de gauche (A) au pédalier (C) au moyen d’une seule vis courte (F) pour chaque côté. Après vous être assuré que les bons panneaux latéraux sont utilisés pour le côté droit et le côté gauche, et que le câble du pédalier n’est pas coincé entre les parties assemblées, attachez fermement les panneaux latéraux au pédalier au moyen de quatre vis courtes supplémentaires (F) de chaque côté.

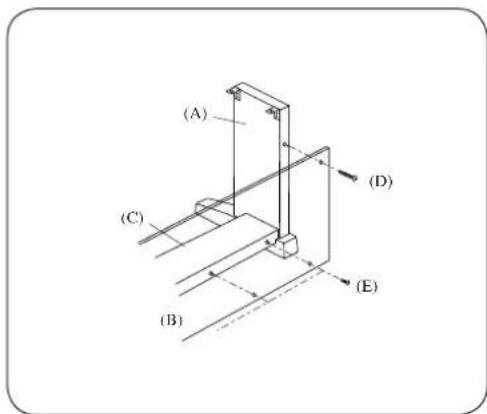

2. Attachez le panneau arrière (B) aux panneaux de droite et
de gauche (A) au moyen d'une seule vis longue (D) des deux côtés. Attachez ensuite le panneau arrière au pédalier en utilisant quatre vis moyennes (E). Attention y Veillez à lire attentivement cette section avant l’assemblage du piano numérique CN22, et assurez-vous que deux personnes ou plus s’occupent de cet assemblage. y Lorsque vous déplacez le piano numérique CN22, veillez à ne pas vous coincer les mains dans le piano, et assurez-vous de ne pas laisser tomber le piano sur les pieds de quelqu’un. (C) (B) (D) (E) (A) Vis (D)ø4 ° 30Vis (E)ø4 ° 20Vis (F)ø4 ° 14Boulon (G)M6 ° 25Ajusteur (H) (F’) Orifi ce d’insertion de la vis de réglage du support de pédales(arrière du pédalier) (A) (F) Flèche (C) Câble du pédalier (H) CN22FR.indd34 2008/10/1414:55:24Page
3. Placez le piano sur la moitié avant du socle de manière à ce
que les orifi ces métalliques soient visibles du dessus. Faites glisser le piano vers l’arrière tout en le tenant d’une main, pour éviter qu’il ne se renverse et tombe du socle. Les crochets du piano sont alors introduits dans les emplacements métalliques des panneaux latéraux. Veillez à ne pas vous coincer les mains ou les doigts entre le socle et le piano. Fixez le piano et le socle avec les quatre boulons (avec rondelles plates et rondelles élastiques) (G). Fixez d’abord les boulons sans les serrer, pour ajuster la position de l’unité et vous assurer que les quatre boulons puissent être droits. Serrez ensuite les boulons. Veillez à ce que les boulons soient serrés jusqu’à ce que les rondelles élastiques se plient.

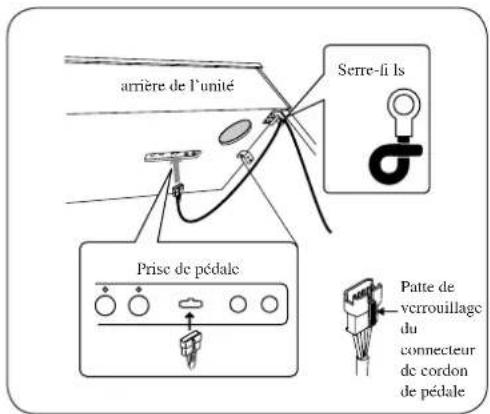

4. Introduisez le cordon de raccordement de pédale du pédalier (C)
dans la prise de pédale du piano et fi xez-le avec les serre-fi ls.
5. Placez le crochet pour casque à l’endroit indiqué à l’encre
rouge, à l’aide des deux vis autotaraudeuses fournies dans le même sac plastique.
6. Faites tourner l’ajusteur (installé au bas de C) jusqu’à ce qu’il
touche le sol et soutienne le pédalier. Attention y Assurez-vous que le piano numérique CN22 soit bien fi xé au socle à l’aide des boulons fournis. Sinon il risquerait de tomber du socle, et causer une blessure ou des dégâts. Attention y Le pédalier risque d’être endommagé si l’ajusteur ne touche pas convenablement le sol. Lors du déplacement du piano numérique CN22, veillez à bien le soulever au lieu de le tirer. Danger de blessure aux mains ou aux doigts (G) arrière de l’unité Prise de pédale Serre-fi ls Patte de verrouillage
connecteur de cordon de pédale Marque rouge Ajusteur Pédalier Sol CN22FR.indd35 2008/10/1414:55:24Page
LIVRE DE LEÇON DE PIANO DE BASE D’ALFRED Le livre de leçon de piano de base d’Alfred est vendu séparément. Veuillez consulter les distributeurs régionaux ou contacter le service clientèle d’Alfred au 818-892-2452 (USA et Canada), 0-95240033 (Australie), +44 (0)279828960 (Royaume-Uni). Vous pouvez aussi envoyer un e-mail à l’adresse : customerservice@alfred.com. Basic Piano Library Lesson Book Level 1A Basic Piano Library Lesson Book Level 1B
25. La chevaleresque
CZERNY 30 (ETUDES DE MÉCANISME, OPUS 849)
- Aucun nom de morceau CN22FR.indd38 2008/10/1414:55:25Page
Clavier 88 touches avec mécanisme Advanced Hammer Action IV-F Sons intégrés 15 instruments (Concert Grand, Concert Grand 2, Studio Grand, Modern Piano, Classic E.Piano, Modern E.Piano, Jazz Organ, Church Organ, Harpsichord, Vibraphone, String Ensemble, Slow Strings, Choir, New Age Pad, Atmosphere) Polyphonie Max. 96 notes Autres fonctions Volume, Transpose, Tuning (accord), Dual, Quatre mains, Demo (15 morceaux), Touch Type (Normal, Light, Heavy, Constant), Reverb (Room, Stage, Hall), Damper Effect, Concert Magic (40 morceaux), Fonctions MIDI Fonction Lesson 2 méthodes (veuillez consulter l’annexe 4), parties mains droite/gauche jouables séparément, tempo ajustable Enregistreur 1 morceau, 1 piste - capacité de mémoire totale d’environ 7 500 notes Métronome Mesures : 1/4, 2/4, 3/4, 4/4, 5/4, 3/8 et 6/8 Tempo : 10-300 BPM Pédales Sustain (avec effet demi-pédale), douce, sostenuto Prises Casque x 2, pédale, MIDI IN/OUT Couvre-clavier Coulissant Puissance de sortie 16 W x 2 Haut-parleurs 12 cm x 2 Consommation électrique 50 W Dimensions 1370 (L) x 405 (P) x 840 (H) mm (sans le pupitre) Poids 42 kg (avec le pupitre) CN22FR.indd39 2008/10/1414:55:25Page
Canal de base (Défaut) (Modifi é)
Mode (Défaut) (Message) (Modifi é) Mode 3
Le réglage par défaut du mode OMNI est ON. La défi nition de canaux MIDI le règle automatiquement sur OFF. Numéro de note (Voix réelle)
- avec transposition Vélocité (Activation de note) (Désactivation de note) { 9nH v=1-127 ° 8nH v=0
Modifi cation ultérieure Spécifi que à la touche Spécifi que au canal
Changement de commande
Volume Pédale de sustain Pédale de sostenuto Pédale douce Changement de programme Numéro
Voir le tableau des numéros de changement de programme en page 31. Exclusivité de système
Courant (Position du morceau) (Sélection du morceau) (Air)
Temps réel de système (Horloge) (Commandes)
Autre (Local On/Off) (Désactiver toutes les notes) (Détection active) (Réinitialisation)
