Type de produit	Chaudière de chauffage central
Marque	Baxi
Modèle	Lidia GTA EM
Alimentation électrique	230 V monophasé
Puissance maximale consommée (éléments externes)	Brûleur : 230 W (CC-158) ou 850 W (autres), circulateur ECS : 90 W, ballon ECS : 140 W
Indicateur d'anode de magnésium	Oui, pour surveiller l'état de l'anode
Programmateur horaire	Intégré sur modèles CC-158R et CC-159R (optionnel sur autres)
Vanne 3 voies motorisée	Oui, pour orientation chauffage/ECS
Résistance électrique optionnelle	Disponible en option
Relais de commande	Intégré
Entretien	Vérification périodique de l'anode de magnésium et des composants électriques
Nettoyage	Dépoussiérage régulier des grilles de ventilation
Sécurité	Disjoncteur magnéto-thermique recommandé sur l'alimentation
Pièces détachées	Anode de magnésium, servomoteur vanne 3 voies, résistance, relais, programmateur
Réparabilité	Pièces disponibles auprès du fabricant
Compatibilité thermostat d'ambiance	Oui, raccordement aux bornes TA-TA
Configuration	Monté et câblé en usine, livré en un seul colis

FOIRE AUX QUESTIONS - Lidia GTA EM Baxi

Quels sont les modèles disponibles pour la chaudière Baxi Lidia GTA EM ?

Les modèles sont CC-158, CC-158R (avec programmateur), CC-159 et CC-159R (avec ECS et programmateur).

Comment brancher un thermostat d'ambiance sur la chaudière ?

Retirer le shunt d'origine et connecter le thermostat aux bornes TA-TA du panneau de commande.

Quelle est la puissance électrique maximale consommée par les accessoires ?

Le brûleur peut consommer 230 W (CC-158) ou 850 W (autres modèles). Le circulateur ECS : 90 W, le ballon ECS : 140 W.

Comment vérifier l'état de l'anode de magnésium ?

Utiliser l'indicateur d'état de l'anode situé sur le panneau de commande. Une anode usée doit être remplacée.

Puis-je installer un programmateur horaire sur un modèle sans ?

Non, le programmateur est intégré aux modèles CC-158R et CC-159R. Pour les autres, il n'est pas prévu.

Quel type de câble électrique utiliser pour les connexions externes ?

Utiliser du câble type H05 V2 V2 - F1 105 °C homologué pour les connexions non fournies par Baxi.

Comment contrôler les deux services (chauffage et ECS) avec l'horloge ?

Changer le connecteur avec les shunts rouges par celui avec les shunts bleus (voir figure 3 de la notice).

Est-il nécessaire d'installer un disjoncteur ?

Oui, il est recommandé de prévoir un interrupteur magnéto-thermique pour couper toutes les lignes d'alimentation.

Que faire si le voyant de l'anode de magnésium s'allume ?

Cela indique que l'anode est usée. Contactez un professionnel pour la remplacer afin d'éviter la corrosion du ballon.

Où trouver la notice complète de la chaudière ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com.

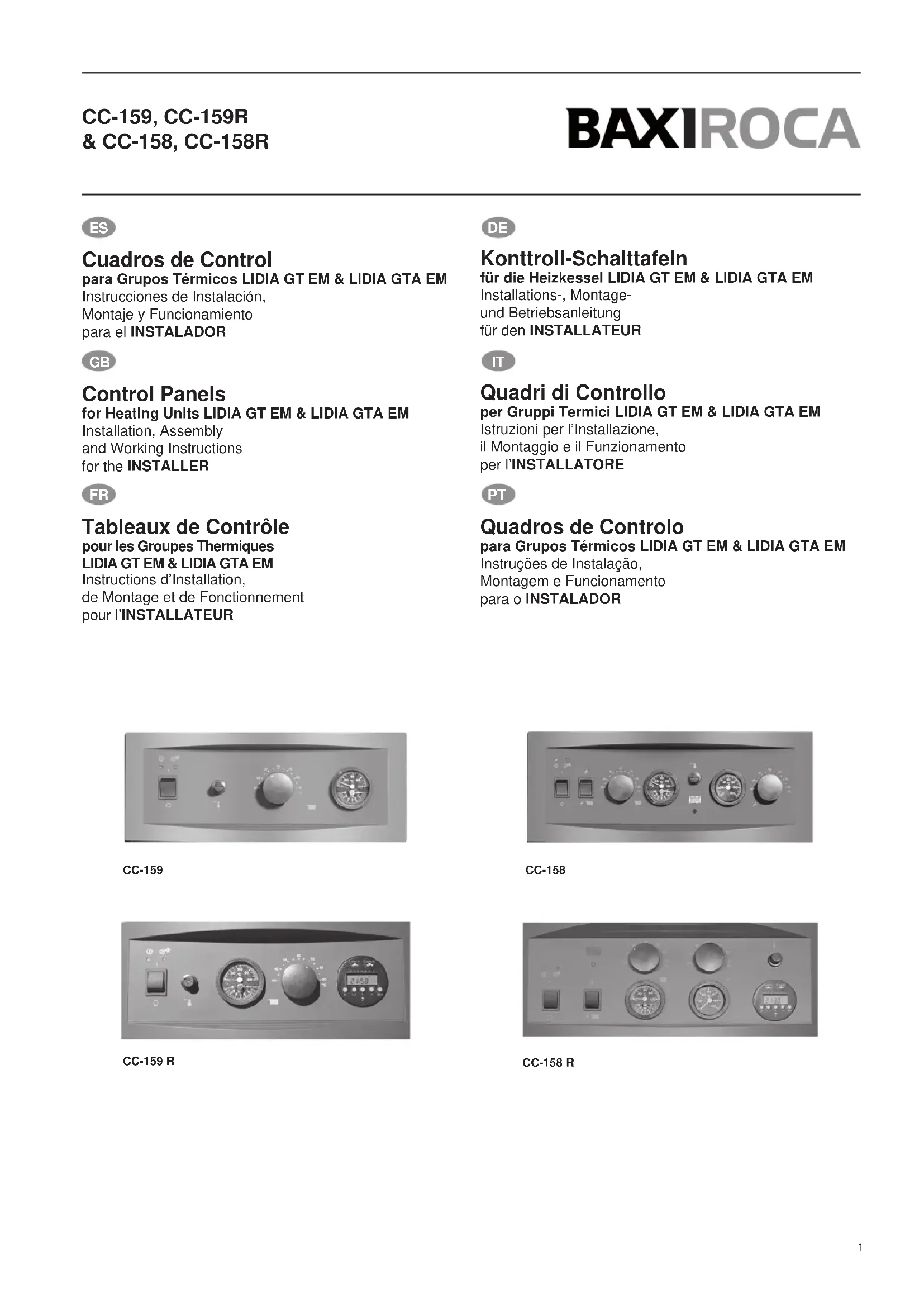

MODE D'EMPLOI Lidia GTA EM Baxi

Tableaux de Contrôle

pour les Groupes Thermiques

de Montage et de Fonctionnement

pour l'INSTALLATEUR

DE

Magnesium anode status indicator. Indicateur de l'état de l'anode de magnésium.

V Relé. Relay. Relais. Relais. Relè. Relé.

Y Servomotor válvula 3 vías. Motorized 3-way valve. Servomoteur vanne 3 voies. Servomotor 3-Wege-ventil. Servomotore valvola a tre vie. Servomotor válvula 3 vías.

W Resistencia opcional. Electric heater (optional). Résistance en option. Auf Wunsch gelieferter Heiz- widerstand. Resistenza opzionale. Resistencia opcional.

M Reloj programador (CC-158R y CC-159R). Timer (CC-158R and CC-159R). Horloge de programmation (CC- 158R et CC-159R). Schaltuhr (CC-158R und CC- 159R). Orologio programmatore (CC-158R e CC-159R). Relógio programador (CC- 158R e CC-159R).

Forma de suministro

- Un seul colis, avec tous les composants montés et câblés.

Installation

Ils n'en ont pas besoin. La puissance maximale (W) que peuvent consommer les éléments non livrés avec la chaudiere est:

	CC-158	CC-158R	CC-159	CC-159R
Brûleur	230	850	850	850
lign pump	09	90	90	90
Circulateur ECS	-	-	09	90
Ballon ECS	140	140	140	140

Montage

Ils n'en ont pas besoin.

Branchement électrique

Le réaliser en suivant les schémas fournis. Voir figures 3 (CC-158), (CC-158R) et figures 5 (CC-159), (CC-159R).

Remarques:

* Prévoir sur l'installation un interrupteur, magneto-thermique ou un autre dispositif de déconnexion général qui interrompera toutes les lignes d'alimentation de l'appareil.
* Brancher le thermostat d'ambiance (en optionnel) aux bornes TA-TA des panneaux CC-158 et CC-158 R et CC-159 CC-159R. Pour cela, ôter le shunt original.
* Les faisceaux de fils électriques qui ne sont pas fournis par Baxi Calefacción pour la connexion des composants externes du Groupe Thermique seront du type H05 V2 V2 - F1 105 °C homologués.

Fonctionnement

Schémas de principe

Consulter les schémas fournis. Voir figures 1-4 (CC-158), (CC-158R) et figures 5-8 (CC-159), (CC-159R)

Horloge de programmation (CC-158R et CC-159R)

Le programmateur horaire entre en service si l'interrupteur général de tension est en position de connexion.

Remarque:

L'horloge contrôles seulement le service de chauffage. Pour contrôler les deux services, changer le connecteur avec les rouges shunts par celui avec les bleux shunts. Fig. 3.

Attention:

Caractéristiques et prestations susceptibles de modifications sans avis préalable.
