Core V2 - Boîtier pour carte graphique externe RAZER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier pour carte graphique externe
Marque	Razer
Modèle	Core V2
Dimensions (L x l x H)	353 x 105 x 220 mm (13,90 x 4,10 x 8,7 pouces)
Poids	4,94 kg (10,89 lb)
Alimentation interne	500 W
Puissance maximale GPU	375 W
Connectivité	Thunderbolt 3 (USB-C) jusqu'à 40 Gbps
Ports USB	4 x USB 3.0
Ethernet	Gigabit 10/100/1000 Mbps
Emplacement carte graphique	PCI-Express x16, double largeur, pleine longueur
Éclairage	Razer Chroma 2 zones (avant et interne)
Logiciel	Razer Synapse (compatible)
Système requis	PC avec Thunderbolt 3, connexion Internet, 100 Mo disque libre
Contenu de la boîte	Boîtier Core V2, câble Thunderbolt 3, cordon d'alimentation, documentation
Garantie	1 an garantie limitée fabricant
Température de fonctionnement	0°C à 40°C
Entretien	Débrancher avant nettoyage, ne pas utiliser de nettoyants liquides
Sécurité	Respecter les consignes de sécurité fournies
Réparabilité	Ne pas démonter, contacter le support Razer

FOIRE AUX QUESTIONS - Core V2 RAZER

Quelle carte graphique puis-je installer dans le Razer Core V2 ?

Le Razer Core V2 accepte les cartes graphiques PCI-Express x16 double largeur pleine longueur, de dimensions maximales internes de 300 mm x 145 mm x 43 mm. La puissance maximale GPU supportée est de 375 W.

Comment connecter le Razer Core V2 à mon ordinateur portable ?

Connectez le câble Thunderbolt 3 (USB-C) fourni du Razer Core V2 au port Thunderbolt 3 de votre ordinateur portable compatible. L'ordinateur doit prendre en charge Thunderbolt 3 et l'eGPU.

Le Razer Core V2 est-il compatible avec tous les PC Thunderbolt 3 ?

Non, le PC doit prendre en charge les cartes graphiques externes via Thunderbolt 3. Visitez rzt.to/core pour la liste de compatibilité et les mises à jour.

Comment installer une carte graphique dans le Razer Core V2 ?

Ouvrez le compartiment en soulevant le levier, retirez le compartiment, retirez le couvercle PCI-E, insérez la carte graphique dans le port PCI-E, fixez-la avec la vis moletée, branchez les connecteurs d'alimentation 6+2 broches, puis replacez le compartiment et verrouillez.

Puis-je utiliser le Razer Core V2 avec un Mac ?

Le Razer Core V2 est conçu pour les PC Windows. Bien que techniquement possible avec certains Mac Thunderbolt 3, le support officiel n'est pas garanti. Consultez le site Razer pour plus d'informations.

Comment configurer l'éclairage Chroma ?

Installez Razer Synapse, connectez le Core V2, allez dans l'onglet Éclairage. Vous pouvez choisir parmi des effets comme Cycle de spectre, Vague, Statique, Respiration, et synchroniser avec d'autres appareils Chroma.

Quelle est la puissance maximale supportée par le Razer Core V2 ?

L'alimentation interne est de 500 W, avec une puissance maximale pour le GPU de 375 W via les connecteurs 6+2 broches.

Comment entretenir le Razer Core V2 ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec. Ne pas utiliser de nettoyants liquides ou d'aérosols. Assurez-vous que les grilles de ventilation ne sont pas obstruées.

Que faire si le Razer Core V2 ne fonctionne pas ?

Vérifiez les connexions, assurez-vous que le PC est compatible et à jour (rzn.to/core-update). Si le problème persiste, contactez le service d'assistance Razer sur razersupport.com.

Le Razer Core V2 est-il bruyant ?

Le niveau sonore dépend du ventilateur et de la carte graphique installée. Le ventilateur du boîtier est contrôlable via Razer Synapse. Il est généralement silencieux, mais peut devenir audible sous forte charge.

MODE D'EMPLOI Core V2 RAZER

Le boîtier de carte graphique externe Razer Core V2 permet de transformer complètement votre ordinateur portable avec carte graphique externe compatible avec Thunderbolt™ 3 en une station de travail ou de produits d' un ordinateur de bureau. Connectez tous vos péripériques d'ordinateur de bureau et ne ratez jamais un click ou une frappe grâce à la première conception au monde à double puce internet Thunderbolt 3. Le nouveau Razer Core V2 dispose également d'un tout nouveau design interne avec hauteur améliorée pour les cartes graphiques plus grandes. Plongez dans le futur avec la solution eGPU la plus avancée et polyvalente.

TABLE DES MATIÈRES

1. CONTENU DE LA BOITE / CONFIGURATION DE SYSTème NÉCESSAIRE 3
2. ENREGISTREMENT / ASSISTANCE TECHNIQUE 4
   3.CARACTERISTIQUES TECHNIQUES 5
3. CONFIGURATION DU PÉRIPHÉRIQUE 6
4. CONFIGURATION DE VOTRE RAZER CORE V2 8
5. INSTALLATION DE VOTRE RAZER CORE V2 15
6. CONFIGURATION DE VOTRE RAZER CORE V2 16
7. SECURITE ET ENTRETIEN 19
8. MENTIONS LÉGALES 21

1. CONTENU DE LA BOITE / CONFIGURATION DE SYSTEME NÉCESSAIRE

CONTENU DE LA BOITE

Boitier pour carte graphique externe Razer Core V2
Cable ThunderboltTM 3 (USB-CTM)
Cordon d'alimentation*
- Informations importantes sur le produit

*peut inclure des cordons d'alimentation pour des régions spécifiques

CONFIGURATION DE SYSTEME NÉCESSAIRE

PC avec prise en charge externe pour carte graphique Thunderbolt 3TM
- Carte graphique PCI-E compatible avec Razer Core V2
- Connexion Internet
100 Mo d'espace disponible sur le disque dur

Remarque: Visitez rzt.to/core pour des informations sur la compatibilité et pour télécharger les dernières mises à jour du pilote et du micrologiciel.

2. ENREGISTREMENT / ASSISTANCE TECHNIQUE

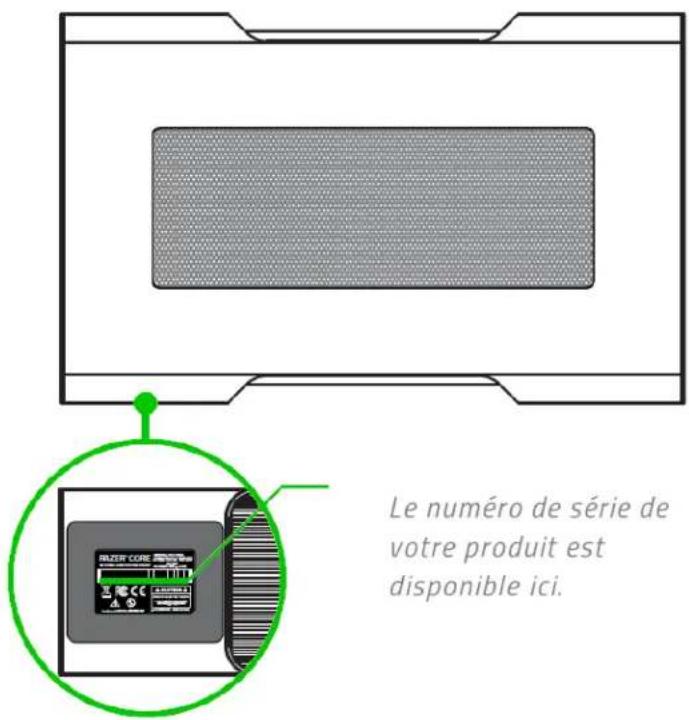

ENREGISTREMENT

Criez des maintainant un compte Razer Synapse pour obtenir des informations en temps réel sur le statut de la garantie de votre produit. Pour plus d'informations sur Synapse et ses caractéristiques, rendez-vous sur razerzone.com/synapse.

Si vous étés déjà un utilisateur Razer Synapse, enregistrez votre produit en cliquant sur votre adresse e-mail dans l'application Razer Synapse et selectionnez Statut de la garantie dans le menu déroulant.

Pour enregistrer votre produit en ligne, rendez-vous sur razerzone.com/registration. Veuillez notes que vous ne pourrez pas consulter le statut de votre garantie si vous vous enregistrez sur le site Web.

ASSISTANCE TECHNIQUE

Vousobtiendrez：

1 an de garantie limite du fabricant.
Assistance technique gratuite en ligne sur razersupport.com.

3. CARACTERISTIQUES TECHNIQUES

CARACTERISTIQUES TECHNIQUES

Modèle N° : RC21-0116
Produit N°: RC21-01160100
- Connexion au PC: Câble Thunderbolt™ 3/USB-C™ (jusqu'à 40 Gbps)
- Prise en charge du processeur graphique (carte graphique d'ordinateur de bureau non incluse)
- Type de processeur graphique : Carte graphique PCI-Express x16, largeur double, pleine longueur
- Dimensions interieures de Razer Core V2 (environ) : 11,81 pouces / 300 mm (Longueur) x 5,12 pouces / 130 mm (hauteur) x 1,69 pouce / 43 mm (largeur)
Hauteur mesurée depuis le haut du connecteur PCIe jusqu'àu bas des rampses du loquet de verrouillage
Puisssance maximale du processeur graphique: 375 W
- Niveau de sortie graphique : Dépend des capacité des cartes graphiques installées
- Entrées et sorties :
- Port USB 3.0 x4 (Super rapide)
- Ethernet Gigabit 10/100/1000 Mbps
ThunderboltTM 3/USB-CTM (pour la connexion au PC)
Port d'alimentation C/A
- Chassis d'éclairage : Powered by Razer Chroma™ - 2 zones
Alimentation interne : 500 W
- Entre CA : 100-240 V, 6.0 A
Sortie CC:20 Vdc,3.25 A
Sortie 6+2-broches : 150 watts
Autres: Compatible avec Razer Synapse ayant un éclairage programmable et un contrôle du ventilateur

DIMENSION ET POIDS APPROXIMATIFS :

• Longueur: 353 mm / 13,90 pouces
  Largeur:105mm/4,10pouce
  Hauteur:220mm/8,7pouce
• Poids: 4,94 kg / 10,89 lbs

4. CONFIGURATION DU PÉRIPHÉRIQUE

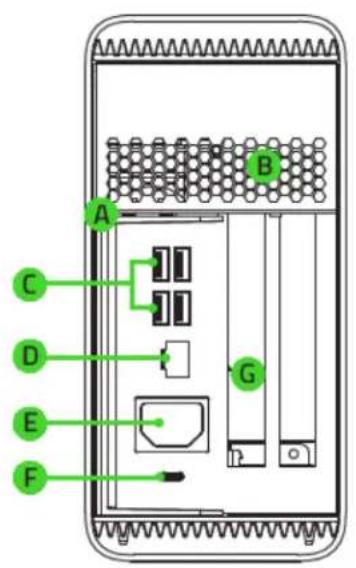

Vue arrriere

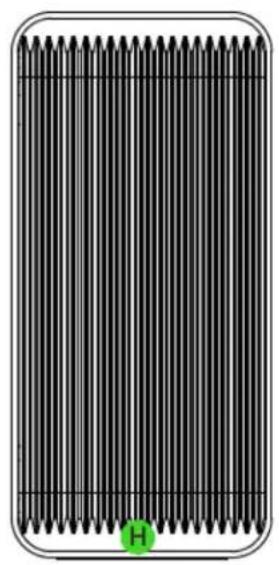

Vue avant

A. Dispositif d'ouverture
B. Ventilation
C. Ports USB 3.0
D. Port Ethernet Gigabit
E. Port Thunderbolt 3 (USB-C)

F. Port d'alimentation
G. Couvercle PCI-E
H. Éclairage avant de Razer Chroma

1. Cable Thunderbolt 3 (USB-C)

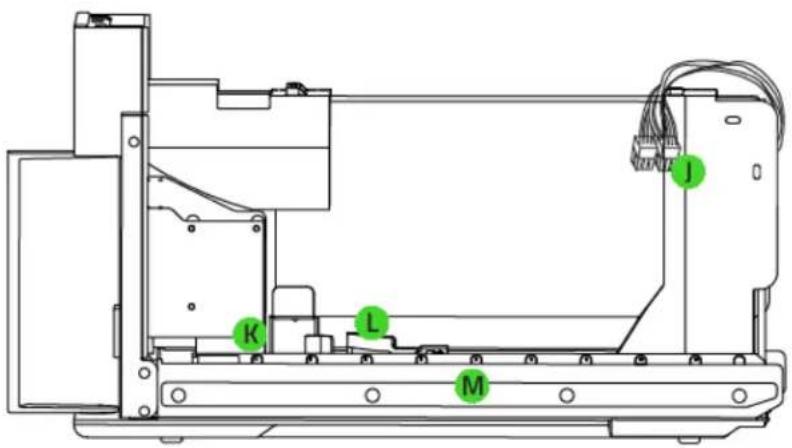

Compartment

J. Connecteurs d'alimentation 6+2 broches
K. Port PCI-E

L. Dispositif d'ouverture
M. Éclairage interne de Razer Chroma

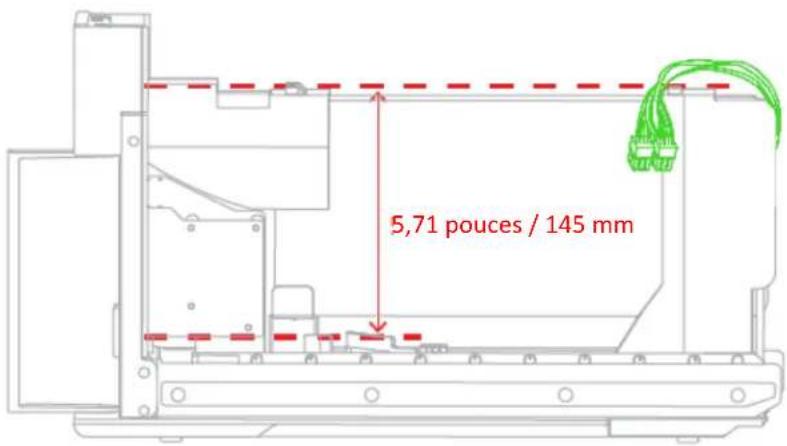

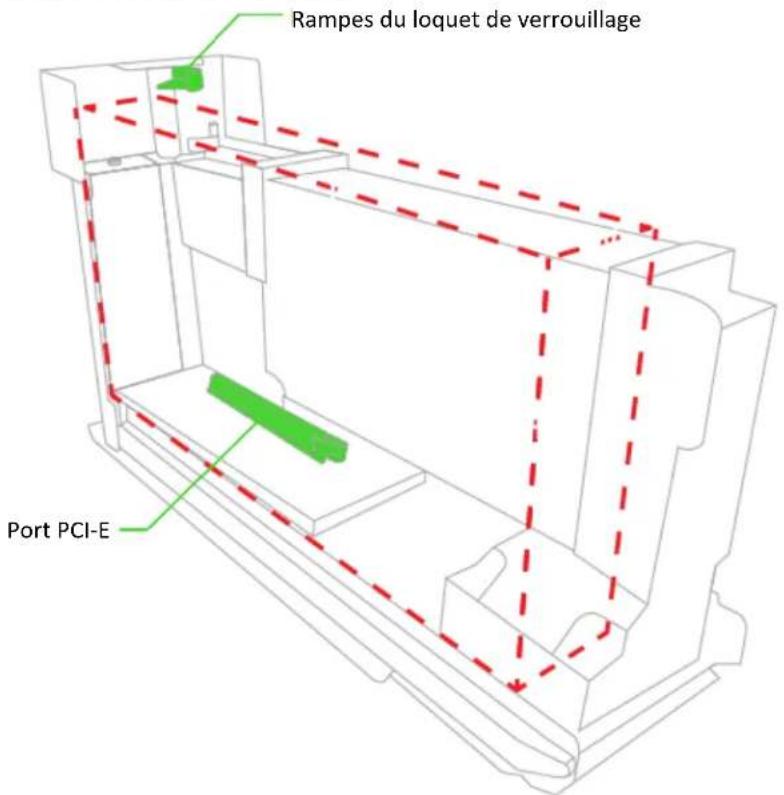

DIMENSIONS INTERNES MAXIMALES DU RAZER CORE V2:

Longueur:11,81poucesof300mm

Hauteur* : 5,71 pouces / 145 mm

Largeur:1,69 pouces/43mm

*La hauteur est mesure depuis le bas des rampes du loquet de verrouillage jusqu'à la partie supérieure du port PCI-E.

Assurez-vous qu'il y ait suffisamment d'espace pour les connecteurs d'alimentation 6+2 broches

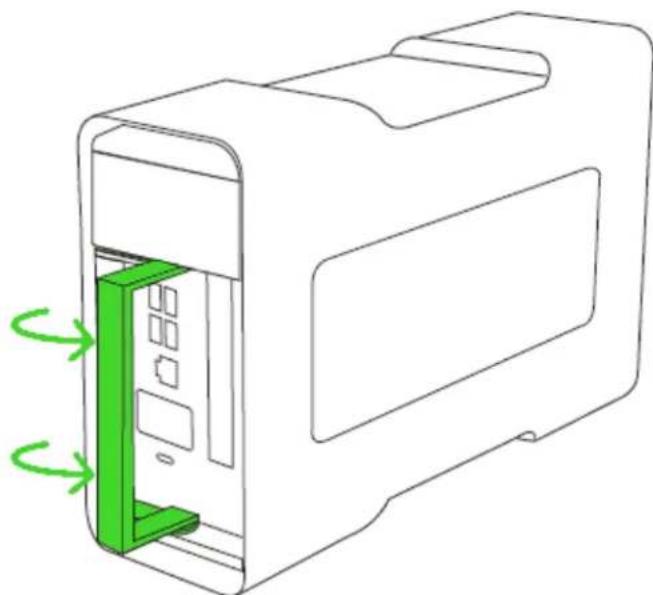

1. Soulevez doucement le levier pour déverrouiller le compartment.

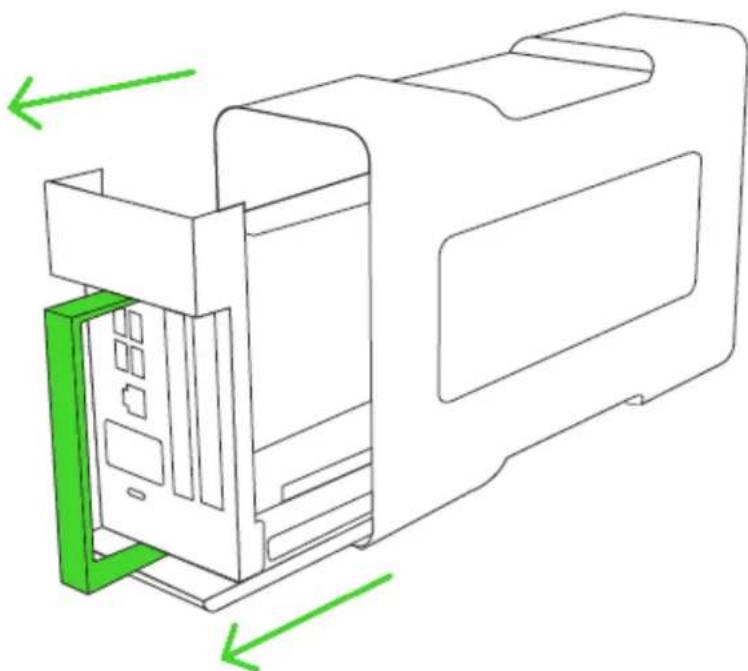

1. Tirez le compartment hors de son logement.

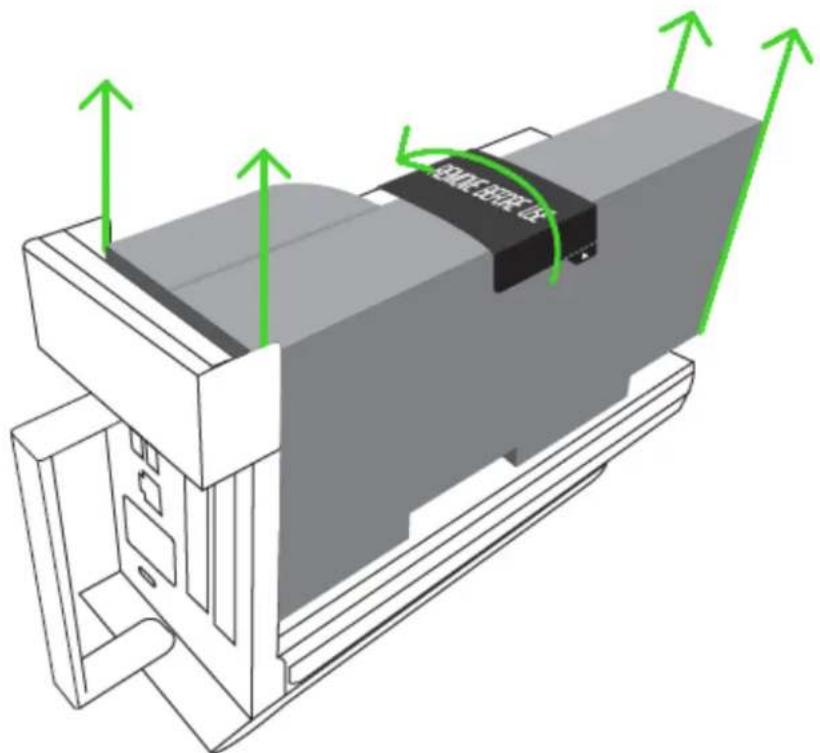

1. Decollez la bande et retirez la mousse protectrice.

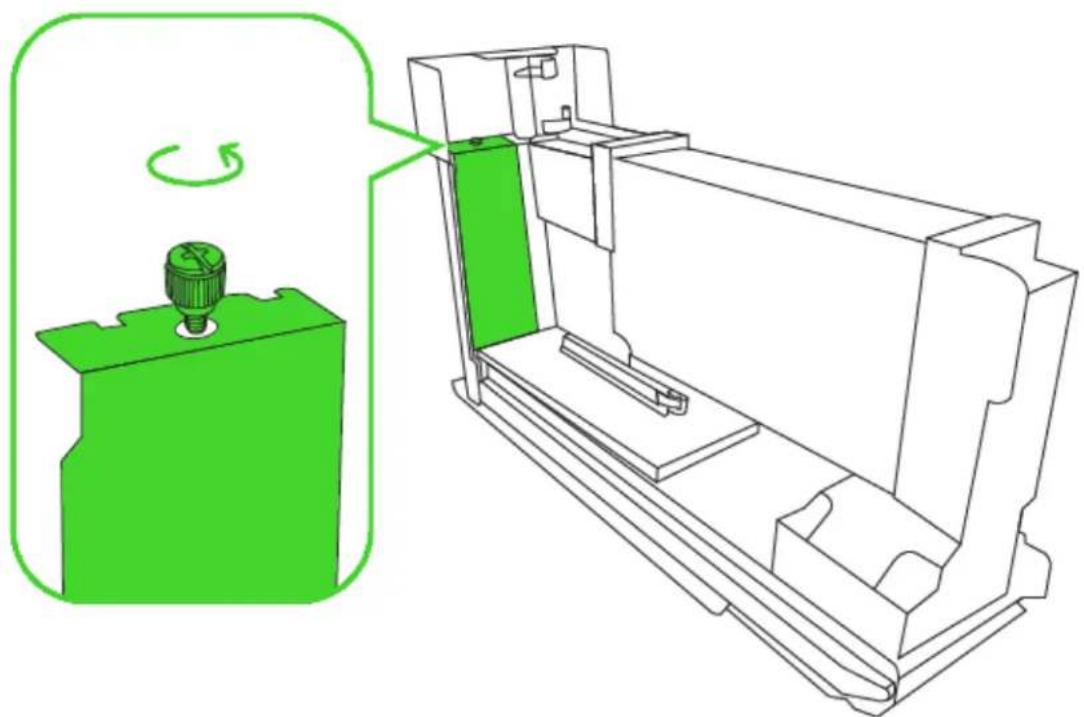

1. Retirer le couvercle et la vis moletee de l'emplacement PCI-E.

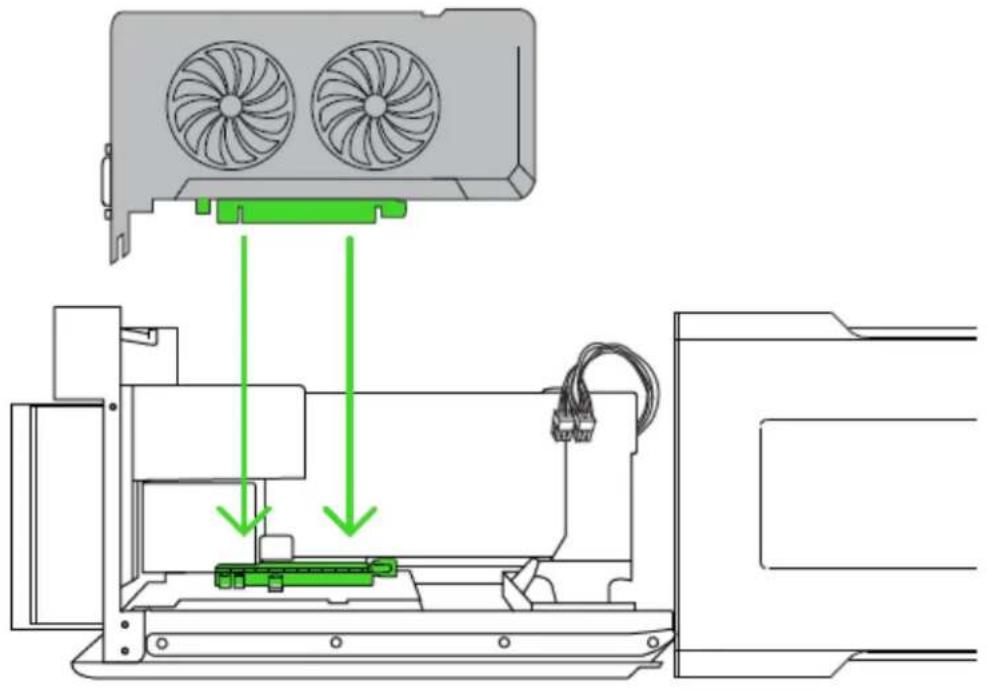

1. Insérez vous carte graphique compatible* dans le port PCI-E.

*Non incluse

Poussez le levier du côté opposé pour éjecter la carte graphique. Poussez toujours le levier avant d'extraire votre carte graphique.

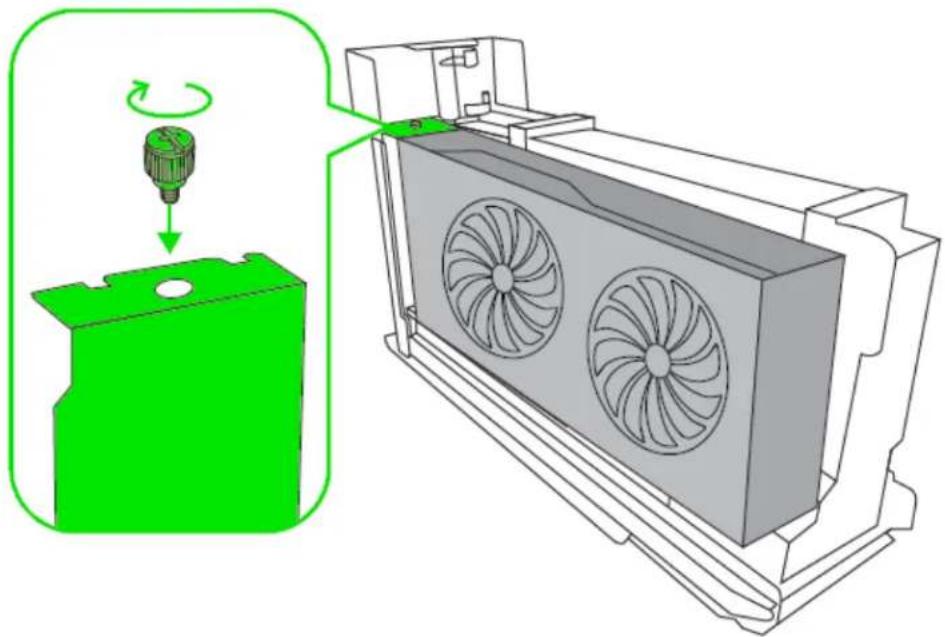

1. Reinsérez la vis molettee PCI-E.

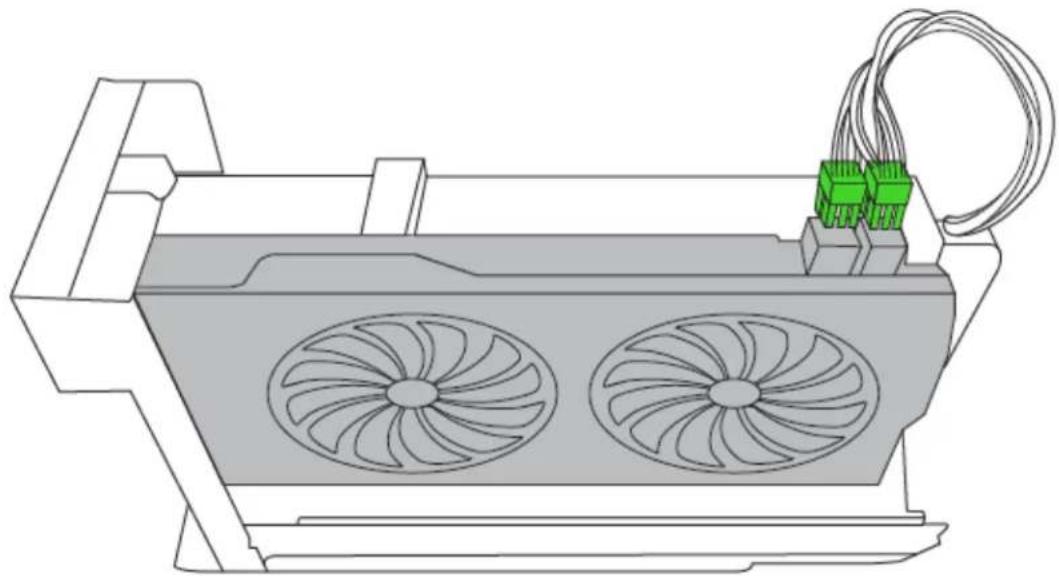

1. Branchez les connecteurs d'alimentation 6+2 broches à votre carte graphique.

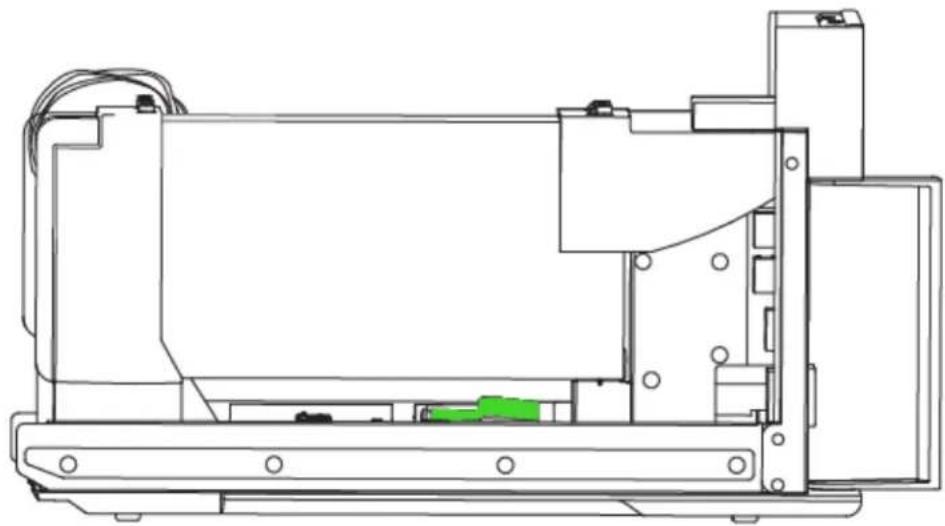

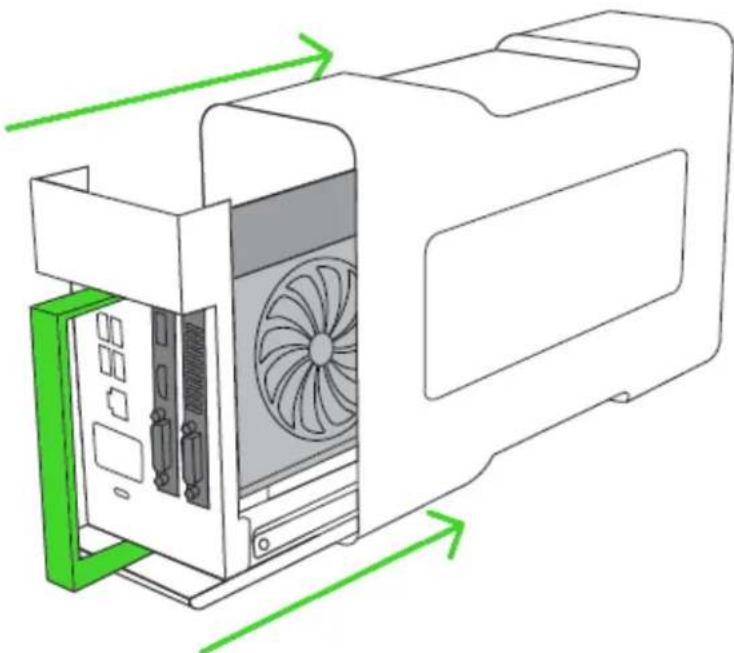

1. Replacez le compartment dans son logement jusqu'a ce qu'il soit entierement fermé.

1. Poussez le levier pour verrouiller le compartment.

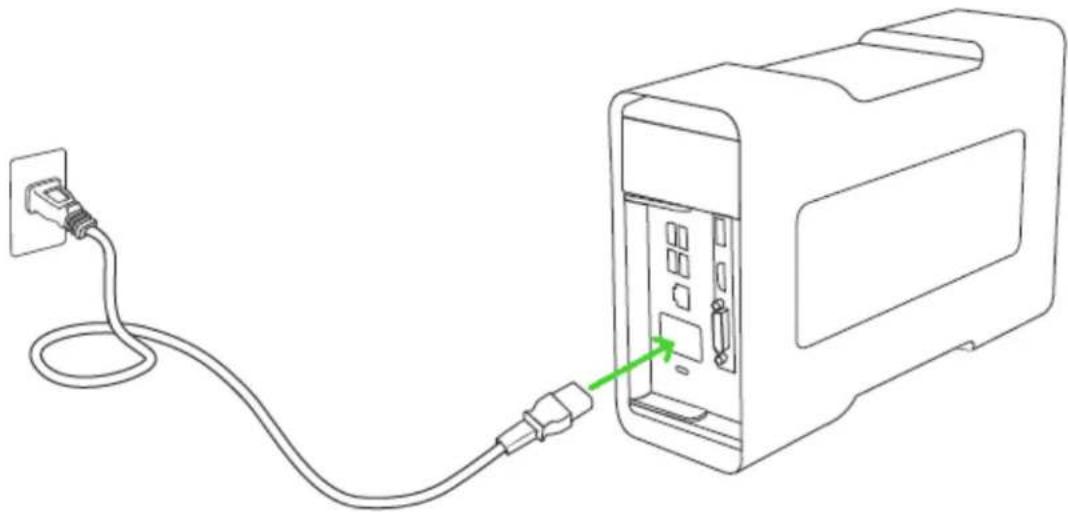

1. Connectez le Razer Core V2 à une sortie à l'aide du cordon d'alimentation.

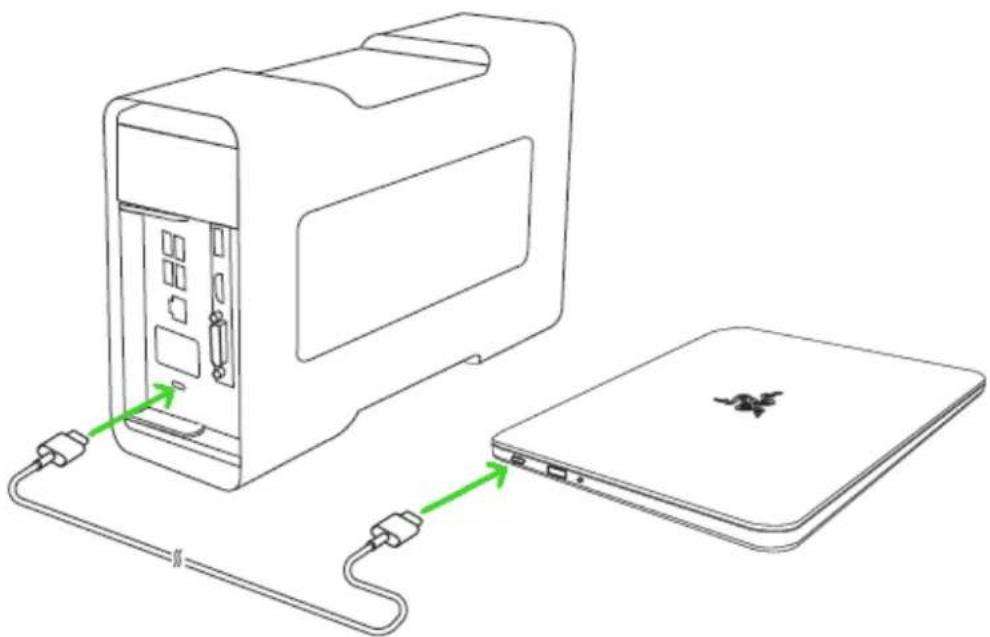

1. Connectez le Razer Core V2 à votre Razer Blade Stealth à l'aide du cable Thunderbolt 3 (USB-C).

Connector le Razer Blade Stealth activera automatiquement votre Razer Core V2. Cette connexion alimenttera également et charger a leur Razer Blade Stealth.

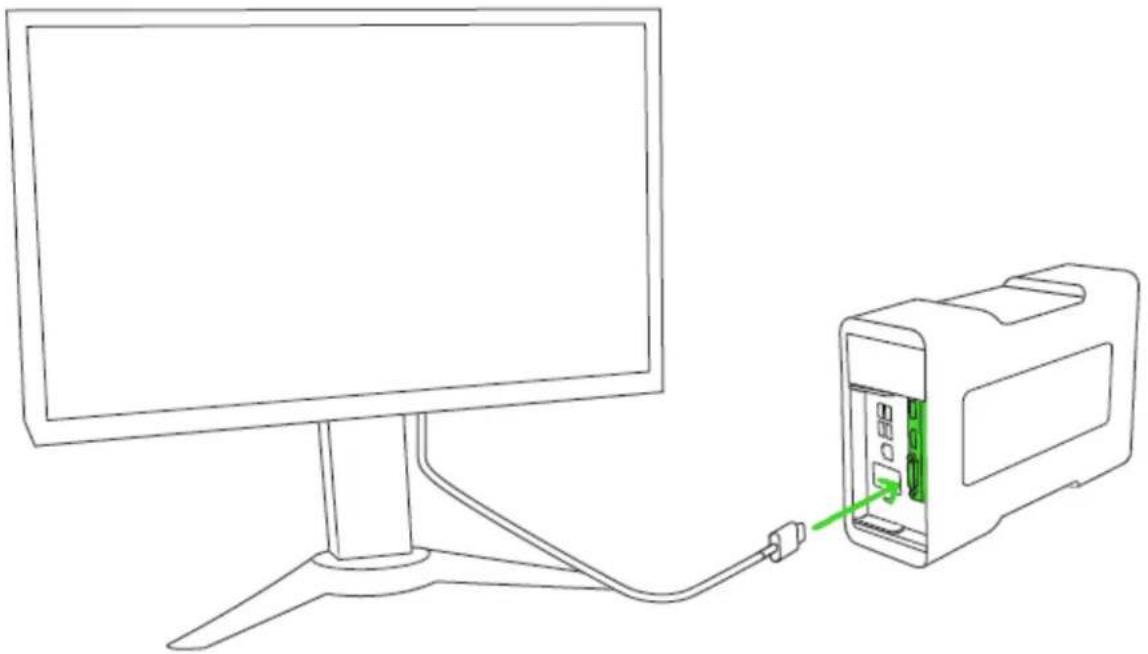

1. Connectez le Razer Core V2 à votre monitreur externe en utilisant le port d'affichage de la carte graphique que vous avez installée.

6. INSTALLATION DE VOTRE RAZER CORE V2

UNEMISEA JOUR DU SYSTEMPEUT ETRE REQUISE

Votre Razer Blade Stealth ou Razer Blade compatible peut avoir besoin d'une mise à jour du logiciel pour que Razer Core V2 fonctionne correctement. Veuillez vérifier le site Web suivant pour vous assurer que la dernière version du logiciel soit installée sur votre système : rzn.to/core-update

Étape 1: Connectez votre apparéil Razer au port USB de votre ordinateur.

Étape 2: Installéz Razer Synapse Pro lorsque vous y étés invite* ou téléchargez le programme d'installation de Razer Synapse Pro ou de Razer Synapse sur razerzone.com/software.

Étape 3: Créez votre Razer ID ou connectez-vous à Razer Synapse avec un compte existant.

*Valable pour Windows 8 et versions ultérieures.

7. CONFIGURATION DE VOTRE RAZER CORE V2

Avertissement : Les fonctionnalités mentionnées ici nécessitent que vous vous connectiez à Razer Synapse. Ces fonctionnalités sont susceptibles d'être modifiées en fonction de la version actuelle du logiciel et de votre système d'exploitation.

Le configurateur Razer Synapse vous permet de personneliser les paramétres des LED de votre apparéil. Vous pouvez selectionner un effet d'éclairage pré-installé pour la zone avant et la zone interne ou utiliser un seul effet pour les deux zones en selectionnant Zones de liaison. De plus, vous pouvez régler l'intensité de l'éclairage et programmer pour éteindre tout éclairage sur l'appareil lorsque votre monieur est étéint. Toute modification est automatiquement enregistrée sur votre PC et sauvégardée dans les serveurs du cloud.

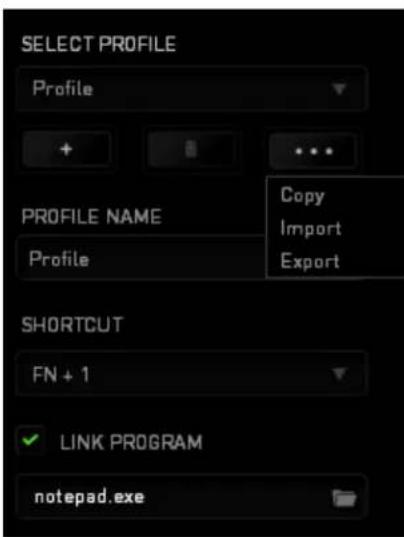

Profil

Un profil est un moyen pratique d'organiser tous vos paramètres personnalisés et vous pouvez avoir un nombre infin de profils à votre disposition. Toutes les modifications apportées à chaque onglet sont automatiquement enregistrées dans le profil actuel et stockées dans les serveurs du cloud.

Vous pouvez创建工作 un nouveau profil en cliquant sur le bouton + ou supprimer le profil actuel en cliquant sur le bouton . Le bouton .. yous permet de copier, d'importer et d'exporter des profils. Voitre profil actuel par defaut est nommé « Profil ». Vos pouvez cependant le renommer dans le champ situé sous NOM DU PROFIL. Grace à l'option ASSOCIER UN PROGRAMME, chaque profil peut aussi etre parametre pour s'activer automatiquement lorsque vous executez un programme ou une application.

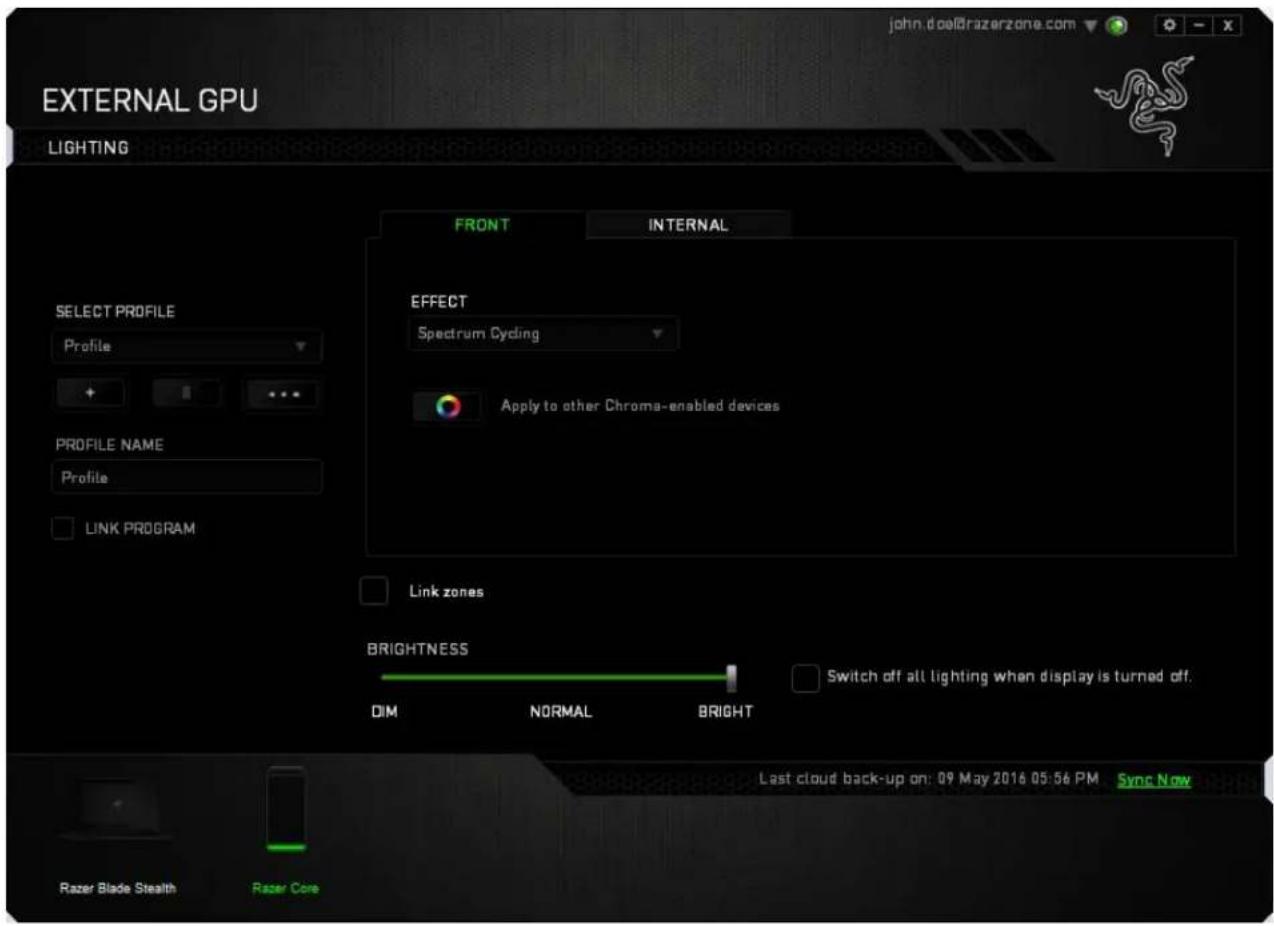

Onglet Éclairage

L'onglet Éclairage vous permet de personneliser l'apparce de votre Razer Core V2 enCHOISANT parmi 16,8 millions de couleurs. Si vous avez d'autres appareils compatibles avec Chroma, vous

Iouvez synchroniser tous les schémas d'éclairage en cliquant sur le bouton

La fonction de synchronisation s'appliquera uniquement aux péripériques prénant en charge le schéma sélectionné.

Effets d'éclairage de base

	Nom	Description	Comment installer
	Cycle de spectre	Les voyants LED alternent 16,8 millions de couleurs indéfiniment	Aucune autre personnalisation n'est requise
	Vague	L'éclairage défilera dans la direction sélectionnée avec un spectre de couleurs par défaut	Effet par défaut. Sélectionnez la vague de l'avant vers l'arrière, ou de l'arrière vers l'avant
16.BM	Statique	Les voyageants LED resteront allumés dans la couleur sélectionnée	Sélectionnez la couleur d'éclairage
	Respiration	Les couleurs d'éclairage sélectionnées s'intensifient et s'estompent alternatively	Vou际uez désir jusqu'à 2 couleurs pour ce réglage

8. SECURITE ET ENTRETIEN

CONSIGNES DE SECURITE IMPORTANTES

Avertissement: Un manquement à l'égard de ces instructions de sécurité peut causeur un incendie, une électrocution ou d'autres blessures ou dommages.

Pour utiliser l'ordinateur en toute sécurité et réduire les risques de blessures liées à la chaleur, suivez ces directives :

• Si vous éprouvrez des difficultés à faire fonctionner correctement votre apparéil et que le dépannage ne résout pas toute problème, débranchez votre apparéil et contactez le service d'assistance téléphonique de Razer ou rendez-vous sur razersupport.com.
  N'essayez jamais d'assurer l'entretien ou de réparer vous-même l'appareil.
• Faites fonctionner l'appareil uniquement à une température comprise entre 0^ ( 32^ ) et 40^ ( 104^ ). Si la température dépasse ces limites, éteignez et débranchez l'appareil pour laisser la température se stabiliser à un degré optimal.
  Assurez-vous que le Razer Core V2 se trouve sur une surface de travail stable et ne gêne pas la circulation de l'air autour de l'ordinateur.
• Ne pas utiliser ou installer pres de l'eau ou d'une source d'humidité. Ne pas utiliser autour des piscines, des baignoires ou d'autres surfaces humides.
• Ne pas l'instructor ou l'utiliser à proximé de sources de chaleur ou d'une flâme nue. Ne pas l'utiliser à proximé de radiateurs, poèles, cheminées, bougies ou autres surfaces chaudes.
• Avertissement sur les sources d'alimentation et sur la tension. Cet apparéil ne doit être utilisé qu'avçec le type de source d'alimentation indiqué sur l' apparéil. Si vous ne savez pas celle est la source d'alimentation du lieu où vous comptez utiliser l' apparéil, veuillez contacter votre fournisseur d'électricité local ou un technicien qualifié.
• Ne pas obstruer les grilles ou orifices de ventilation. Installez conformément aux instructions du fabricant.
• Débrancher l'appareil avant de le nettoyer et ne pas utiliser d'aerosol ou d'agents nettoyants liquides.
• Ne jamais rien placer sur l'adaptateur secteur durant l'utilisation de votre apparéil. Ne place pas l' apparéil sur un panier, un support, un trédied ou une table instable. L' apparéil peut tomber, blesser des personnes et endommager des biens, y compris le produit lui-même.
• Débranche cet apparéil en cas d'orage ou pendant de longues périodes d'inutilisation pour prolonger sa durée de vie.
• Evitez de marcher sur le cordon d'alimentation ou de le comprimer, en particulier au niveau des fiches de connexion, des prises de courant ou au point de sortie de l'appareil.

N'insérer ou ne pousser aucun objet dans les orifices du produit.
- Ne pas surcharger les prises électriques murales, les rallonges et les fiches de connexion. Il peut en résultat un risque d'électrocution.
- Confier son entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, comme par exemple : un cordon d'alimentation ou une prise a été endommagé, du liquide a été renversé ou des objets sont tombés dans l'appareil, ce dernier a été exposé à la pluie ou à l'humidité, il ne fonctionne plus normalement ou a subi une chute. Ne pas tenter de réparer soi-même l'appareil. En-retirant le capot, vous vous exposze à de dangereux courants électriques.
- Ne démontez pas l'appareil (ceci annulerait la garantie de 30 jours) et n'essayez pas de le faire fonctionner avec une charge de courant anormale.
- N'exposez pas l'appareil à des liquides. L'exposition de l'appareil à ces conditions peut provoquer une décharge électrique.
N'exposez pas votre apparéil à proximité de flammes nues telles que les cuisinières, bougies, ou cheminées.
- Mettez l'appareil au rebut conformément aux lois et directives locales sur l'environnement.
- N'utilisez pas l'appareil si les cables sont endommages ou si des fils électriques sont dénudés. Vous vous exposeriez à des risques d'électrocution.
Utilisez uniquement le cordon d'alimentation fourni avec l'appareil pour éviter de creer des courts-circuits dans le système.
- N'altérez pas et ne malmenez pas l'appareil; évitez notamment les chutes, un érasement, une courbure excessive, la perforation, la destruction, la mise au micro-ondes, l'incinération, ou l'insertion d'objets étrangers.
- N'exposez pas l'appareil à de fines particules solides, telles que la poussière, la saleté et le sable.
- Évitez de placer le produit à proximé d'appareils émettant des ondes radios, tels que des téléphones portables, des transmetteurs radio et des routeurs Wi-Fi, car il peut être affecté par les interférences magnétiques.

9. MENTIONS LÉGALES

INFORMATIONS DE DROITS D'AUTEUR ET D'AUTRES DROITS DE PROPRIÉTÉ INTELLECTUELLE

©2017 Razer Inc. Tous droits réservés. Razer, le logo du serpent à trois têtes, le Razer Logo, « For Gamers. By Gamers...», et le logo « Powered by Razer Chroma » sont des marques commerciales ou des marques déposées de Razer Inc. et / ou des sociétés associées aux États-Unis ou dans autres pays. Toutes les autres marques déposées sont la propriété de leurs propriétaires respectifs et les autres sociétés et noms de produit mentionnés ici peuvent être des marques commerciales de leurs sociétés respectives.

Windows et le logo Windows sont des marques apparanten aux entreprises du groupe Microsoft.

Il se peut que Razer Inc. (« Razer ») ait des droits d'auteur, marques commerciales, secrets de fabrication, brevets, demandes de brevet, ou d'autres droits de propriété intellectuelle (enregistrés ou non enregistrés) concernant le produit dans ce guide. Ce guide ne vous donne pas de licence pour ce droit d'auteur, cette marque commerciale, ce brevet ou tout autre droit de propriété intellectuelle. Le Razer Core V2 (le « Produit ») peut différer des images, que ce soit sur l'emballage ou autre. La société Razer refute toute responsabilité relative aux erreurs pouvant s'être glissées dans ce document. Les informations containues dans ce document sont susceptibles d'être modifiées sans préavis.

Pour obtenir les dernières conditions et les conditions actuelles de la garantie limite du produit, veuillez vous rendre sur razerzone.com/warranty.

LIMITATION DE RESPONSABILITÉ

Razer ne sera enaucun cas responsable de toute perte de profit, d'informations ou de données, de dommages speciaux, fortuits, indirects, punitifs ou consecutifs, ou de dommages fortuits decoulant de la distribution, la vente, la revente, l'utilisation, ou l'incapacité d'utiliser le Produit. Enaucun cas la responsabilité de Razer ne peut exceder le prix d'achat au détail du Produit.

Afin d'eviter toute ambiguite, la société Razer ne peut enaucun cas etre tenue responsable de\ quelque cout d'approvisionnement, sauf si elle avait ete visee de la possibilité de ces dommages,
et la société Razer ne peut enaucun cas etre responsable de couts d'approvisionnement depassant
le prix d'achat au detail du Produit.

GENERAL

Ces termes seront regis par et interprétés conformément aux lois de la juridiction dans laquelle le Produit a été acheté. Si l'une des conditions définies ici est jugée invalide ou inapplicable, cette condition (dans la mesure où elle est invalide ou inapplicable) n'aura alors aucun effet et sera considérée comme exclue sans invalider aucune des conditions restantes. Razer se reserve le droit de modifier ce contrat à tout moment sans préavis.
