Marque	Baxi
Modèle	Platinum BC iMax
Type de produit	Pompe à chaleur
Alimentation électrique	230 V / 50 Hz
Fonctions principales	Régulation d'un circuit avec vanne mélangeuse, commande de vanne 3 voies (moteur électro-mécanique ou électro-thermique), gestion du circulateur et circuit auxiliaire, programmation indépendante des circuits
Capteurs	Sonde de départ pour circuit C, montée sur tubulure
Protection thermique	Limitation de température à 50°C pour plancher chauffant, thermostat de sécurité à 65°C
Raccordements électriques	Vanne 3 voies, pompe circuit C, pompe auxiliaire, commande à distance optionnelle
Installation	Montage sur carte électronique SCU ou SCB, clipper les supports, brancher fil de masse
Maintenance et entretien	Se reporter à la notice d'installation et d'entretien du générateur de chauffage
Sécurité	Intervention hors tension par professionnel qualifié
Pièces détachées	Connecteur 2 plots pour commande à distance, sonde de départ, collier de fixation, pâte de contact
Réparabilité	Faire appel à un professionnel qualifié pour toute intervention
Dimensions (carte électronique)	Environ 100 x 80 x 30 mm (estimation)
Poids (carte électronique)	Environ 200 g (estimation)

FOIRE AUX QUESTIONS - Platinum BC iMax Baxi

Comment installer la carte électronique vanne 3 voies ?

Montez la carte sur la carte SCU ou SCB en clippant les supports, puis branchez le fil de masse. Les raccordements doivent être faits hors tension par un professionnel qualifié.

Où placer la sonde de départ du circuit C ?

Montez la sonde sur la tubulure de départ, environ 0,5 m après la vanne 3 voies ou après l'accélérateur. Nettoyez la tuyauterie, appliquez de la pâte de contact et fixez avec le collier fourni.

Comment raccorder une vanne 3 voies à moteur électro-mécanique ?

Raccordez l'ouverture sur la borne ↓, la fermeture sur la borne ↓, le neutre sur la borne N et la terre sur la borne ÷.

Peut-on utiliser une vanne 3 voies à moteur électro-thermique ?

Oui, raccordez entre la borne ↓ (ouverture) et la borne N.

Quelle est la température maximale pour un plancher chauffant ?

Il est impératif de limiter la température à 50°C avec un thermostat de sécurité réglé à 65°C conformément à la norme NF P 52-303-1.

Comment brancher un thermostat de sécurité ?

Retirez le pont monté d'usine et branchez les fils du thermostat de sécurité sur les bornes correspondantes.

Où brancher la commande à distance optionnelle ?

Utilisez le connecteur 2 plots livré dans le colis et branchez-le sur le bornier prévu à cet effet sur la carte.

Quelles précautions prendre pour les câbles ?

Ne placez pas les fils de sondes (très basse tension) dans le même conduit que les câbles 230 V. Maintenez un écartement minimum de 10 cm.

La carte permet-elle de programmer indépendamment les circuits ?

Oui, les circuits avec vanne mélangeuse peuvent être programmés indépendamment.

Que faire en cas de surchauffe du circuit plancher chauffant ?

Le thermostat de sécurité coupe le fonctionnement de l'accélérateur du circuit concerné. Vérifiez le réglage et l'état du thermostat.

MODE D'EMPLOI Platinum BC iMax Baxi

FR Carte électronique vanne 3 voies et circuit auxiliaire

La carte électronique vanne 3 voies permet de commander une vanne mélangeuse à moteur électro-mécanique à deux sens de marche, ou une vanne mélangeuse à moteur électro-thermique avec le circulateur associé et le circuit auxiliaire.

2 Monter la carte électronique

L'adjonction d'une carte électronique vanne 3 voies permet la régulation d'un circuit avec vanne mélangeuse supplémentaire. Les circuits "vanne mélangeuse" peuvent être programmés indépendamment.

Les raccordements électriques doivent impérativement être effectués hors tension, par un professionnel qualifié.

1. Accéder à la carte électronique SCU ou SCB.

Se reporter à la notice d'installation et d'entretien du générateur de chauffage (voir chapitre : Raccordements électriques).

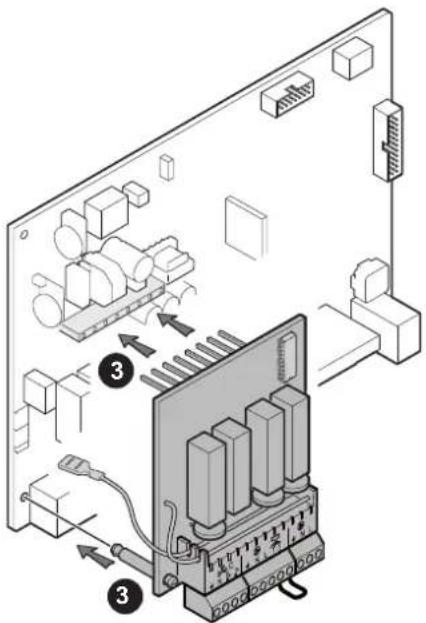

1. Clipper les 2 supports sous la carte électronique vanne 3 voies et auxiliaire.

1. Clipper la carte électronique vanne 3 voies et auxiliaire sur la carte électronique SCU ou SCB.

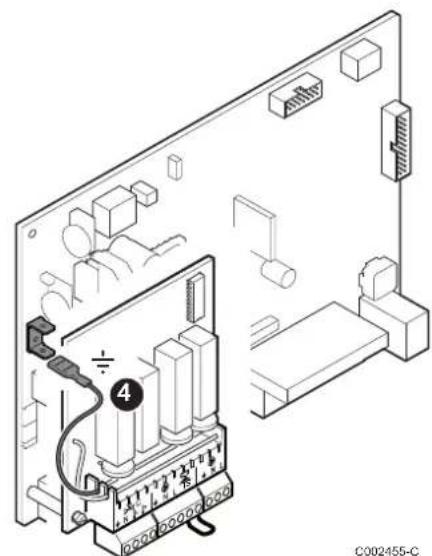

1. Brancher le fil de masse.

3 Monter la sonde départ

4 Raccordement électrique

Monter la sonde sur la tubulure de départ du circuit C. Placer la sonde environ 0.5 m après la vanne 3 voies ou après l'accélérateur si celui-ci est placé sur le départ. Pour cela :

1. Découper l'isolation du tube sur 50 mm.

2. A l'endroit où est montée la sonde, nettoyer totalement la tuyauterie (il ne doit y avoir aucune trace de peinture) et l'enduire avec la pâte de contact livrée dans la seringue prête à l'emploi.

3. Fixer la sonde à l'aide du collier fourni à cet effet.

La sonde de départ ne doit pas être recouverte par l'isolation de la tuyauterie.

Ne pas placer dans un même conduit ou chemin de câbles les fils de sondes (très basse tension) et des fils de l'alimentation 230 V. Veiller à maintenir un écartement de 10 cm minimum entre les câbles très basse tension et les câbles d'alimentation 230 V.

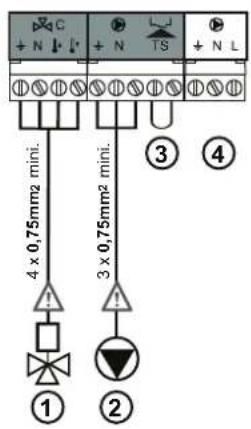

① Vanne 3 voies circuit C

- S'il s'agit d'un moteur à deux sens de marche : Raccorder l'ouverture sur la borne ↓, la fermeture sur la borne ↓, le neutre sur la borne N et la terre sur la borne ÷. - S'il s'agit d'un moteur thermique : Raccorder entre la borne ↓ (ouverture) et la borne N.

② Pompe circuit C

③ Pont monté d'usine

Dans le cas d'un chauffage par le sol, il est impératif de disposer d'une limitation de température à 50°C et de monter un thermostat de sécurité réglé à 65°C (cf. NF P 52-303-1) qui interrompt le fonctionnement de l'accélérateur chauffage

du circuit concerné en cas de surchauffe.

Retirer le pont et brancher les fils du thermostat de sécurité.

④ Pompe auxiliaire :

Se reporter à la notice d'installation et d'entretien du générateur de chauffage (voir chapitre : Raccordements électriques).

⑤ Commande à distance (Optionnelle)

Utiliser le connecteur 2 plots livré dans le colis.

⑥ Sonde départ circuit C

Utiliser la sonde livrée dans le colis.
