SVJ245DX - Lave-vaisselle SVAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	12 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	5 programmes, dont éco, rapide, intensif
Fonction départ différé	Oui, jusqu'à 24 heures
Système de séchage	Séchage à condensation
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Filtre	Filtre à mailles
Maintenance	Nettoyage régulier du filtre et des bras gicleurs
Sécurité	Système anti-débordement
Garantie	2 ans

FOIRE AUX QUESTIONS - SVJ245DX SVAN

Le lave-vaisselle SVAN SVJ245DX ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée.

Le lave-vaisselle ne démarre pas le cycle de lavage. Pourquoi ?

Vérifiez si le réservoir de sel et le distributeur de liquide de rinçage sont remplis. Assurez-vous également que le programme de lavage a été correctement sélectionné.

Pourquoi le lave-vaisselle laisse-t-il des résidus sur la vaisselle ?

Cela peut être dû à un mauvais chargement de la vaisselle, à un manque de détergent ou à un problème avec le bras gicleur qui pourrait être obstrué.

Le lave-vaisselle fait un bruit étrange pendant le fonctionnement. Que faire ?

Vérifiez si des objets entravent le bras gicleur. Si le bruit persiste, il pourrait s'agir d'un problème avec la pompe ou le moteur.

Comment nettoyer le filtre du lave-vaisselle SVAN SVJ245DX ?

Retirez le filtre situé au fond de la cuve, rincez-le sous l'eau chaude et retirez les résidus alimentaires. Remettez le filtre en place après le nettoyage.

Le lave-vaisselle ne vidange pas l'eau. Que faire ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau en fonction de votre région. Utilisez le sel régénérant si nécessaire.

Des codes d'erreur apparaissent sur l'écran du lave-vaisselle. Que signifient-ils ?

Consultez le manuel d'utilisation pour interpréter les codes d'erreur. Chaque code indique un problème spécifique nécessitant une attention particulière.

Comment effectuer un cycle de nettoyage du lave-vaisselle ?

Pour un nettoyage efficace, utilisez un produit de nettoyage pour lave-vaisselle et lancez un cycle à vide à haute température.

Le lave-vaisselle ne remplit pas d'eau. Que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'entrée n'est pas obstrué. Assurez-vous également que le filtre d'entrée n'est pas bouché.

Comment contacter le service après-vente pour le SVAN SVJ245DX ?

Vous pouvez contacter le service après-vente via le site Web de SVAN ou en appelant le numéro fourni dans le manuel d'utilisateur.

MODE D'EMPLOI SVJ245DX SVAN

FR Lavavajillas / Manuel d'instructions SVJ245D / SVJ245DXMerci d’avoir choisi ce produit. Ce manuel d’instructions contient des informations importantes sur la sécurité et des instructions destinées à vous aider dans l’utilisation et l’entretien de votre appareil. Prenez le temps de lire ce manuel d’instructions avant d’utiliser votre appareil et conservez ce document pour toute référence ultérieure. Icône Type Signification AVERTISSEMENT Blessures graves ou décès

4.1 Préparer votre lave-vaisselle pour la première utilisation .............................................11

4.12 Remplissage et réglage du liquide de rinçage............................................................13

1.1 Avertissements généraux de sécurité

• Lisez ces instructions attentivement avant d'utiliser votre appareil, et conservez ce manuel pour toute référence ultérieure. Vériez l'emballage de votre appareil avant l'installation et la surface extérieure de l'appareil une fois que l'emballage a été retiré. N'utilisez pas l'appareil s'il semble endommagé ou si l'emballage a été ouvert.

• Les matériaux d'emballage protègent votre appareil contre tout dommage qui pourrait se produire pendant le transport. Les matériaux d'emballage sont respectueux de l'environnement, car ils sont recyclables. L'utilisation de matériaux recyclés permet de réduire la consommation de matières premières et diminue la production de déchets. Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou s'ils ont reçu des instructions concernant l'utilisation de cet appareil en toute sûreté et comprennent les risques courus. Ne permettez pas aux enfants de jouer avec l'appareil. Retirez l'emballage gardez-le hors de portée des enfants.FR - 2 Gardez les enfants éloignés des détergents et liquides de rinçage. Il peut y avoir des résidus laissés dans l'appareil après le lavage. Gardez les enfants loin de l'appareil lorsqu'il est ouvert.

1.2 Avertissements d’installation

• Choisissez un emplacement adapté et sûr pour installer l'appareil.

• N'utilisez que des pièces de rechange originales avec cet appareil . Débranchez l'appareil avant l'installation. Votre appareil ne peut être installé que par un agent de service autorisé. Une installation par une personne autre qu'un agent autorisé peut entraîner l'annulation de votre garantie. Assurez-vous que le système de fusible électrique intérieur est relié conformément aux règles de sécurité. Tous les raccordements électriques doivent correspondre aux valeurs de la plaque. Assurez-vous que l'appareil n'est pas au- dessus du câble d'alimentation électrique. N'utilisez jamais de rallonge ou de multiprise pour e󰀨ectuer le raccordement. La prise doit être accessible après l'installation de l'appareil.FR - 3

• Après l'installation, faites tourner l'appareil à vide pour la première fois. L'appareil ne doit pas être branché durant le positionnement. Utilisez toujours la che fournie avec votre appareil. Si le câble électrique est endommagé, il ne peut être remplacé que par un électricien qualié.

• Connectez le tuyau directement sur le robinet d'alimentation en eau. La pression fournie par le robinet doit être d'au moins 0,03 MPa et d'au plus 1 MPa. Si la pression est supérieure à 1 MPa, une soupape de décharge de pression doit être montée au niveau du raccordement.

1.3 Durant l'utilisation

• Cet appareil est conçu pour une utilisation domestique, ne l'utilisez pas à d'autres ns. Une utilisation commerciale annulera la garantie. Ne montez pas et ne placez rien sur la porte ouverte du lave-vaisselle. Utilisez uniquement des détergents et produits de rinçage produits spécialement pour les lave-vaisselle. Notre entreprise n'est pas responsable des dommages qui peuvent survenir en raison d'une mauvaise utilisation. Ne buvez pas l'eau de l'appareil.FR - 4 Ne placez pas d'agents chimiques de dissolution dans la section lavage de l'appareil, cela pouvant poser un risque d'explosion.

• Vériez la résistance à la chaleur des objets en plastique avant de les laver dans l'appareil. Ne placez dans l'appareil que des objets qui conviennent au lavage, et veillez à ne pas trop remplir les paniers. N'ouvrez pas la porte pendant que l'appareil est en marche, de l'eau chaude pourrait se répandre. Des dispositifs de sécurité assurent que l'appareil s'arrête si la porte est ouverte. La porte de l'appareil ne doit pas être laissée ouverte. Cela pourrait provoquer des accidents. Placez les couteaux et autres objets pointus dans le panier à couverts en plaçant la lame vers le bas. Pour les modèles avec système d'ouverture de porte automatique, lorsque l'option d'économie d'énergie est active, la porte s'ouvre à la n d'un programme. Pour éviter d'endommager votre lave-vaisselle, ne tentez pas de fermer la porte pendant une minute après l'avoir ouverte. Pour un séchage e󰀩cace, gardez la porte ouverte pendant 30 minutes après la n d'un programme. Ne restez pas devant la porte lorsque le signal d'ouverture automatique est audible. Dans le cas d'un défaut de fonctionnement, la réparation ne doit être e󰀨ectuée que par une sociétéFR - 5 de service autorisée, sans quoi la garantie sera annulée. Avant les travaux de réparation, l'appareil doit être déconnecté du réseau. Ne tirez pas sur le câble pour débrancher l'appareil. Fermez le robinet d'eau. Le fonctionnement à basse tension entraînera une baisse des niveaux de performance. Pour plus de sécurité, débranchez la che une fois qu'un programme est terminé. Pour éviter toute électrocution, ne débranchez pas l'appareil avec des mains mouillées. Tirez sur la che pour débrancher l'appareil du secteur, jamais sur le cordon.2 INSTALLATION

2.1 Positionnement de l'appareil

Lors du positionnement de l'appareil, placez-le dans une zone où les plats peuvent être facilement chargés et déchargés. Ne mettez pas l'appareil dans une zone où la température ambiante est inférieure à 0°C. Lisez tous les avertissements situés sur l'emballage avant de retirer l'emballage et de positionner l'appareil. Positionnez l'appareil près d'un robinet d'eau et d'une conduite d'évacuation. Prenez en compte le fait que les raccordements ne seront pas modiés une fois que l'appareil sera en place. Ne prenez pas l'appareil par sa porte ou par un panneau. Laissez une distance su󰀩sante autour de l'appareil pour permettre la facilité de déplacement lors du nettoyage. Veillez à ce que les tuyaux d'arrivée d'eau et de sortie d'eau ne soient pas pressés ou piégés, et que l'appareil ne repose pas sur son câble électrique lors du positionnement. Ajustez les pieds pour que l'appareil soit de niveau et équilibré. L'appareil doit être placé sur un terrain plat, sans quoi il sera instable et la porte de l'appareil ne se fermera pas correctement.

2.2 Raccordement en eau

Nous vous conseillons de monter un ltre sur votre alimentation d'entrée d'eau an d'éviter d'endommager votre appareil en raison de la contamination (sable, rouille, etc.) de la plomberie intérieure. Cela permettra également d'éviter le jaunissement et la formation de dépôts après le lavage. Notez le marquage sur le tuyau d'arrivée d'eau ! Si les modèles sont marqués avec 25°C, la température de l'eau peut être de max. 25°C (eau froide). Pour tous les autres modèles : Eau froide préférée ; température max. de l'eau chaude : 60°C.

2.3 Tuyau d’arrivée d'eau

AVERTISSEMENT : Utilisez le tuyau

d'arrivée d'eau fourni avec votre appareil, n'utilisez pas le tuyau d'un ancien appareil.

AVERTISSEMENT : Faites couler

l'eau à travers le nouveau tuyau avant de le raccorder.

AVERTISSEMENT : Connectez

le tuyau directement sur le robinet d'alimentation en eau. La pression fournie par le robinet doit être d'au moins 0,03 MPa et d'au plus 1 MPa. Si la pression est supérieure à 1 MPa, une soupape de décharge de pression doit être montée au niveau du raccordement.

AVERTISSEMENT : Une fois que les

raccordements sont faits, ouvrez le robinet complètement et vériez les éventuelles fuites d'eau. Éteignez toujours le robinet d'arrivée d'eau quand un programme de lavage est terminé. FR - 6Un système anti-débordement Aquastop est utilisé dans certains modèles. Ne l'endommagez pas et ne le laissez pas être endommagé ou tordu.

2.4 Tuyau de vidange

Raccordez le tuyau d'évacuation de l'eau directement à un trou d'évacuation de l'eau ou au siphon d'évacuation d'un évier. Ce raccordement doit être au minimum à 50 cm et au maximum à 110 cm du sol sur lequel est placé le lave-vaisselle. IMPORTANT : Les objets ne seront pas lavés correctement si un tuyau d'évacuation de plus de 4 m est utilisé.

2.5 Raccordement électrique

AVERTISSEMENT : Votre appareil

est réglé pour utiliser une alimentation 220-240 V. Si la tension dans votre région est de 110 V, connectez un transformateur 110/220V de puissance 3000 W sur la connexion électrique. Reliez le produit à une prise de terre protégée par un fusible conforme avec les valeurs du tableau « Spécications techniques ». La che de terre de l'appareil doit être connecté à une prise reliée à la terre fournissant un courant et une tension adaptés. En l'absence d'installation mise à la terre, un électricien agréé doit procéder à une installation mise à la terre. En cas d'utilisation sans mise à la terre, notre entreprise ne saurait être responsable de toute perte d'usage pouvant se présenter. La che de cet appareil peut incorporer un fusible de 13 A en fonction du pays cible. (Par exemple Royaume-Uni, Arabie Saoudite) FR - 72.6 Si vous souhaitez adapter votre

usage (1). Si l'espace sous le comptoir est adapté pour le montage de votre appareil, retirez le plan de travail comme indiqué dans l'illustration (2).

AVERTISSEMENT : Le plan de travail

sous lequel l'appareil sera placé doit être

Le panneau supérieur du lave-vaisselle doit être enlevé pour adapter l'appareil sous le comptoir. Pour retirer le panneau supérieur, retirez les vis qui le maintiennent, à l'arrière de l'appareil. Ensuite, poussez le panneau 1 cm de l'avant vers l'arrière et soulevez- le. Ajustez les pieds de l'appareil selon la pente du sol (3).

le comptoir, en prenant soin de ne pas 4).

AVERTISSEMENT : Après avoir

retiré le panneau supérieur de votre lave- vaisselle, l'appareil doit être placé dans un espace aux dimensions indiquées dans l'illustration ci-dessous.

(±2 mm) 825 mm 835 mm A : produit, vous devez prendre en compte la hauteur de ce produit.

produit avec le 2e panier, vous devez prendre en compte la hauteur de ce produit.

produit avec le 3e panier, vous devez prendre en compte la hauteur de ce produit.

3.1 pparence générale

1. Surface de travail

2. Panier supérieur avec grilles

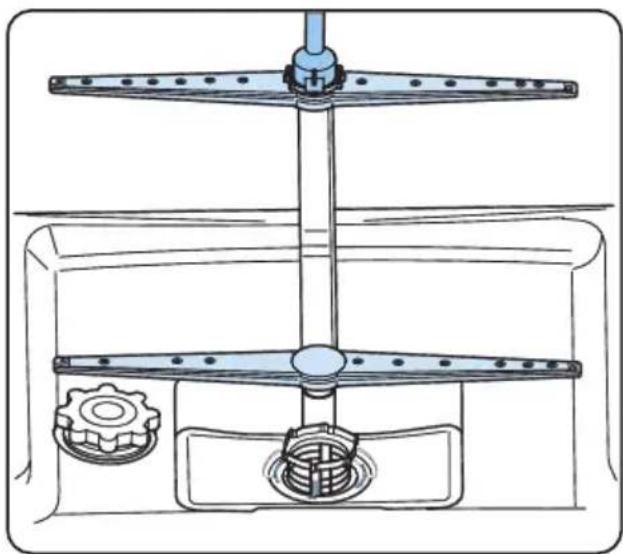

3. Bras de lavage supérieur

5. Bras de lavage inférieur

7. Plaque signalétique

8. Panneau de commandes

9. Distributeur de détergent et de liquide

10. Panier à couverts

11. Distributeur de sel

12. Système de loquet de la piste du panier

13. Mini-unité de séchage active :

Ce système permet d'améliorer les performances de séchage de votre vaisselle.

3.2 Spécications techniques

Capacité 10 couverts Dimensions Hauteur Largeur Profondeur 850 (mm) 448 (mm) 598 (mm) Poids net 40 kg Tension/Fré- quence de fonctionnement 220-240 V 50 Hz Total, e󰀨ectif actuel 10 (A) Puissance totale 1900 (W) Pression d'ali- mentation en eau Maximum : 1 (Mpa) Minimum : 0,03 (Mpa)

• Certains composants de l'appareil et de l'emballage sont constitués de matériaux recyclables.

• Les plastiques sont marqués avec les abréviations internationales : (>PE<,>PP<, etc.)

• Les parties en carton sont constituées de papier recyclé. Elles peuvent être mises dans des contenants pour le recyclage du papier.

• Les matériaux ne convenant pas pour les déchets ménagers doivent être éliminés dans des centres de recyclage.

• Contactez un centre de recyclage pertinent pour obtenir des informations sur l'élimination des di󰀨érents matériaux.

EMBALLAGE ET ENVIRONNEMENT

• Les matériaux d'emballage protègent votre appareil contre tout dommage qui pourrait se produire pendant le transport. Les matériaux d'emballage sont respectueux de l'environnement, car ils sont recyclables. L'utilisation de matériaux recyclés permet de réduire la consommation de matières premières et diminue ainsi la production de déchets. Déclaration CE de conformité Nous déclarons que nos produits répondent aux Directives, Décisions et Réglementations Européennes applicables et aux exigences listées dans les normes référencées. Mise au rebut de votre ancien appareil Ce symbole sur le produit ou sur l’emballage indique que ce produit ne doit pas être traité comme des déchets ménagers. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous conformant à une procédure d’enlèvement correcte du produit, vous aiderez à prévenir tout e󰀨et nuisible à l’environnement et à la santé, qu’une manipulation inappropriée pourrait autrement provoquer. Pour plus d'informations sur le recyclage de ce produit, veuillez vous renseigner auprès de votre mairie, votre service d'élimination des déchets ménagers ou du magasin où vous avez acheté le produit.

FR - 104 AVANT D'UTILISER L'APPAREIL

4.1 Préparer votre lave-vaisselle pour la

première utilisation

• Veuillez vérier que les alimentations en eau et en électricité correspondent aux valeurs indiquées dans les instructions d'installation de l'appareil.

• Enlevez tous les matériaux d'emballage de l'intérieur de l'appareil.

• Réglez le niveau d'adoucisseur d'eau.

• Remplissez le compartiment à liquide de rinçage.

4.2 Utilisation de sel (SI DISPONIBLE)

Pour que le lavage s'e󰀨ectue correctement, le lave-vaisselle a besoin d'eau douce, c'est à dire peu calcaire. Sinon, des résidus de calcaire se déposeront autrement sur la vaisselle et sur l'intérieur de l'appareil. Ceci aura un impact négatif sur les performances de lavage, de séchage et de brillance de l'appareil. Lorsque de l'eau s'écoule à travers le système adoucissant, les ions constituant la dureté sont retirés de l'eau, ce qui permet à l'eau d'atteindre la douceur requise pour obtenir des résultats de lavage optimaux. Suivant le niveau de dureté de l'alimentation en eau, ces ions durcissant l'eau s'accumulent rapidement à l'intérieur du système adoucissant. Le système adoucissant doit ainsi être rafraichit an qu'il fonctionne aussi bien durant le prochain lavage. Pour cela, des sels de lave-vaisselle sont utilisés. L'appareil peut uniquement utiliser du sel de lave-vaisselle spécial pour adoucir l'eau. N'utilisez pas de sels à petits grains ou en poudre, qui peuvent être facilement solubles. L'utilisation de tout autre type de sel peut endommager votre appareil.

4.3 Remplissage du sel (SI DISPONIBLE)

Pour ajouter du sel adoucisseur, ouvrez le bouchon du compartiment de sel en le faisant tourner dans le sens horaire inverse. (1) (2) Lors de la première utilisation, remplissez le compartiment avec 1 kg de sel et d'eau (3) jusqu'à ce qu'il déborde presque. Utilisez un entonnoir (4), si disponible, pour faciliter le remplissage. Remettez le bouchon et fermez-le. Tous les 20-30 cycles, ajoutez du sel dans votre appareil jusqu'à ce que le compartiment se remplisse (env. 1 kg).

SEL Remplissez le compartiment de sel avec de l'eau uniquement la première fois que vous remplissez le compartiment de sel. Utilisez un sel adoucisseur spéciquement conçu pour un usage en lave-vaisselle. Lorsque vous démarrez votre lave- vaisselle, le compartiment de sel est rempli d'eau, placez donc le sel adoucisseur avant de démarrer votre appareil. Si le sel adoucisseur a débordé et que vous ne démarrez pas immédiatement l'appareil, exécutez un programme de lavage court pour protéger votre appareil contre la corrosion. FR - 11FR - 12

4.4 Bandelette d'essai

Faites couler de l'eau du robinet (1 minute). Maintenez la bande dans l'eau (1 s) Agitez la bande. Attendez (1 min). Réglez le niveau de dureté de votre appareil.

munite REMARQUE : Le niveau est réglé sur 3 par défaut. Si l'eau est de l'eau de puits ou a un

4.5 Tableau de dureté de l'eau

4.6 Système adoucisseur

l'allumage de l'appareil.

sur la touche de programme augmente le niveau. Une fois que le niveau 6 a été atteint, la pression suivante renvoie au niveau 1.•

4.8 Utilisation du détergent

Utilisez uniquement des détergents conçus

domestiques. Gardez les détergents dans des endroits secs et frais hors de la portée des enfants. Ajoutez le détergent approprié pour le programme sélectionné pour assurer les meilleures performances. La quantité de

la taille de la charge et du niveau de saleté de la vaisselle.

détergent au-delà du nécessaire, sans quoi

provoquer la corrosion du verre. L'utilisation continue de trop de détergent peut endommager l'appareil. Utiliser trop peu de détergent peut entraîner

détergent pour plus d'informations.

4.9 Remplissage du détergent

doit être rempli à nouveau juste avant

plats sont très sales, placez du détergent supplémentaire dans le compartiment de détergent prélavage. DETERGENT

4.10 Utilisation de détergents combinés

Ces produits doivent être utilisés selon les

dans la section intérieure ou dans le panier à couverts.

non seulement du détergent, mais aussi

remplacement du sel et des composants supplémentaires en fonction de la

programmes courts. Utilisez des détergents en poudre à la place. Si vous rencontrez

du détergent. Lorsque vous arrêtez d'utiliser des

réglages de dureté de l'eau et liquide de rinçage sont réglés à un niveau correct.

4.11 Utilisation de liquide de rinçage

Le liquide de rinçage vous aide à sécher la vaisselle sans laisser de stries et de taches. Un liquide de rinçage est nécessaire pour des ustensiles sans taches et des verres transparents. Le liquide de rinçage est

de rinçage à chaud. Si le réglage de la

vaisselle, et les plats ne sont pas secs et propres. Si la dose de liquide de rinçage est trop élevée, vous pouvez voir des couches

4.12 Remplissage et réglage du liquide

de rinçage Pour remplir le compartiment de liquide

compartiment de liquide de rinçage. Remplissez le compartiment de liquide de FR - 13rinçage au niveau MAXIMUM, puis fermez le couvercle. Veillez à ne pas trop remplir le compartiment de rinçage, et essuyez tout déversement. An de modier le niveau de liquide de rinçage, suivez les étapes ci-dessous avant d’allumer l'appareil:

• Appuyez sur la touche de programme et maintenez-la enfoncée.

• Maintenez la touche de programme jusqu'à ce que « rA » disparaisse de l'écran. Le réglage du niveau de liquide de rinçage suit le réglage de dureté de l'eau.

• L'appareil a󰀩che le dernier réglage.

• Réglez le niveau en appuyant sur la touche de programme.

• Éteignez l'appareil pour enregistrer le paramètre.

• Le réglage d’usine est « 4 ». Si les plats ne sèchent pas correctement ou sont tachés, augmentez le niveau. Si des taches bleues se forment sur vos plats, diminuez le niveau. Niveau Dose d'éclaircissant Indicateur 1 Liquide de rinçage non distribué r1 apparait sur l'a󰀩cheur. 2 1 dose est distribuée r2 apparait sur l'a󰀩cheur. 3 2 doses sont distribuées r3 apparait sur l'a󰀩cheur. 4 3 doses sont distribuées r4 apparait sur l'a󰀩cheur. 5 4 doses sont distribuées r5 apparait sur l'a󰀩cheur.

FR - 145 CHARGEMENT DE VOTRE

LAVE-VAISSELLE Pour obtenir les meilleurs résultats, suivez ces directives de chargement. Le fait de charger le lave-vaisselle domestique jusqu’à la capacité indiquée par le fabricant contribuera aux économies d’énergie et d’eau. Le pré-rinçage manuel des articles de vaisselle entraîne une augmentation de la consommation d’eau et d’énergie et n’est pas recommandé. Vous pouvez placer les tasses, les verres, les verres à pied, les petites assiettes, les bols, etc. dans le panier supérieur. N’appuyez pas les verres longs les uns contre les autres, sinon ils ne peuvent pas rester stables et peuvent être endommagés. Lorsque vous placez des verres et des gobelets à long pied, appuyez-les contre le bord du panier ou le support et non contre d’autres objets. Placez tous les récipients tels que tasses, verres et casseroles dans le lave-vaisselle avec leur ouverture vers le bas, sinon l’eau peut s’accumuler sur les objets. S’il y a un panier à couverts dans la machine, il est recommandé d’utiliser le porte-couverts an d’obtenir le meilleur résultat. Placez tous les objets de grande taille (casseroles, poêles, couvercles, assiettes, bols, etc.) et très sales dans le casier du bas. Les plats et les couverts ne doivent pas être placés les uns au-dessus des autres.

AVERTISSEMENT : Veillez à ne pas

entraver la rotation des bras gicleurs.

AVERTISSEMENT :Assurez-vous

qu’après avoir chargé la vaisselle, vous n’empêchez pas d’ouvrir le distributeur de détergent.

Enlevez tout résidu important sur la vaisselle avant de la mettre dans la machine. Démarrez la machine à pleine charge. Ne surchargez pas les tiroirs et ne placez pas la vaisselle dans le mauvais panier.

AVERTISSEMENT : Pour éviter

toute blessure, placez les couteaux à long manche et pointus sur les paniers, avec leurs pointes tournées vers le bas ou placées horizontalement. Deux paniers pliants Les paniers pliants permettent de placer de gros objets, comme des pots et casseroles, plus facilement. Chaque partie peut être pliée séparément. Elles peuvent être élevées ou rabattues. FR - 15FR - 16 Panier supérieur Réglage de la hauteur Tournez les crochets d'arrêt, aux extrémités des rails, sur les côtés pour les ouvrir (comme le montre l'image ci-dessous), puis tirez et enlevez le panier. Changez la position des roues, puis réinstallez le panier sur le rail, en veillant à fermer les crochets d'arrêt. Quand le panier supérieur est en position haute, les gros objets tels que les casseroles peuvent être placés sur le panier inférieur. Panier à vaisselle Les paniers supérieurs peuvent être ouverts, a ou fermés, b. Placez les tasses et les grands ustensiles (horizontalement) à laver sur les paniers.

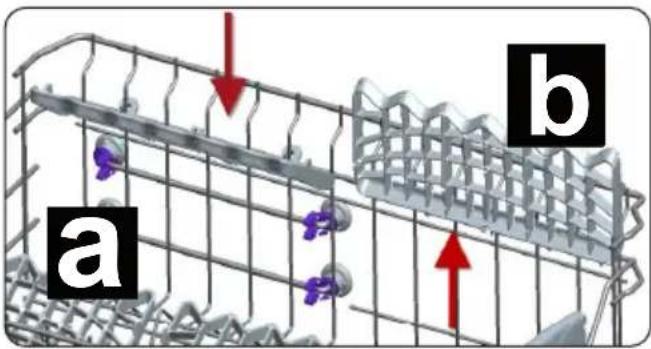

b5.2 Chargements alternatifs du panier Panier inférieur Panier supérieur Charges incorrectes Une charge incorrecte peut causer des problèmes de lavage et de séchage. Suivez les recommandations du fabricant pour un fonctionnement idéal. Note importante pour les laboratoires de test Pour des informations détaillées nécessaires pour les tests des normes EN et une version électronique du manuel www.svanelectro.com FR - 17FR - 18

6 TABLEAU DES PROGRAMMES

P1 P2 P3 P4 P5 P6 Nom du programme : Prélavage Rapide 30 min Éco Super 50 min Intensif 65 °C (selon le modèle) Hygiène 70 °C Type de saleté : Convient pour rincer la vaisselle que vous prévoyez de laver plus tard. Convient pour la vaisselle légèrement sale et un lavage rapide. Programme standard pour la vaisselle normalement salie utilisée quotidiennement avec des consommations d’énergie et d’eau réduites. Convient pour la vaisselle normalement salie, utilisée quotidiennement avec un programme plus rapide. Convient pour la vaisselle très sale. Convient pour la vaisselle très sale nécessitant un lavage dans de bonnes conditions d’hygiène. Degré de saleté : Voyant Voyant Moyen Moyen Lourd Lourd “Quantité de détergent : A : 25 cm3 B : 15 cm3” - A A A A A Durée du programme (h/ min) : Consommation électrique (kWh/cycle) : Consommation d’eau (l/cycle) : 00:15

• La durée du programme peut varier en fonction de la quantité de vaisselle, de la température de l’eau, de la température ambiante et des fonctions supplémentaires sélectionnées.

• Les valeurs indiquées pour des programmes autres que le programme éco ne sont fournies qu’à titre indicatif.

• Si votre modèle dispose d’un capteur de turbidité, il est alors doté d’un Programme auto à la place d’un programme intensif.

• Le programme Éco est conçu pour le nettoyage normal du couvert sale. Dans ce domaine d’utilisation, il est le plus efficace en termes de consommation d’énergie et d’eau, et il est utilisé pour évaluer la conformité de l’appareil conformément à la législation écoconception de l’UE.

• Le nettoyage de couvert au sein du lave-vaisselle d’un foyer consomme généralement moins d’énergie et d’eau lorsqu’il est utilisé, par rapport au nettoyage à la main où le lave-vaisselle du foyer est utilisé selon les consignes du constructeur.

• N’utilisez que du détergent en poudre pour les programmes courts.

• Les programmes courts ne comportent pas de séchage.

• Pour faciliter le séchage, nous recommandons d’ouvrir légèrement la porte une fois le cycle terminé.

• Vous pouvez accéder à la base de données du produit où sont stockées les informations de votre modèle en scannant le code QR de l’étiquette énergétique. REMARQUE : D’après les réglementations 1016/2010 et 1059/2010, les valeurs de consommation énergétique du programme Éco peuvent varier. Ce tableau est disponible en ligne avec les réglementations 2019/2022 et 2017/2022.7 7

1. Bouton Marche/Arrêt

2. Bouton de sélection de programme

2.1. Indicateur de programme

3. Bouton de départ diéré

3.1. Indicateur du Délai

4. Indicateur de temps restant (Remaining Time

5. Bouton détergent en pastilles

5.1. Indicateur de Tablette

6. Bouton de demi-charge

6.1. Indicateur de Demi-charge

7. Bouton Départ/Pause (Start/Pause Button)

8. Indicateur d’aide au rinçage

9. Indicateur de sel

10. Indicateurs d’étape de lavage

a- Indicateurs d’étape de lavage b- Indicateurs d’étape de rinçage c- Indicateurs d’étape de séchage d- Indicateurs d’étape finale

1. Bouton Marche/Arrêt

Allumez la machine en appuyant sur le bouton Marche/Arrêt. Si vous n’appuyez sur aucun bouton, la machine s’éteint automatiquement au bout de 15minutes.

2. Bouton de sélection de programme

À l’aide du bouton de sélection de programme, sélectionnez le programme adapté. L’indicateur de programme sélectionné (2.1) sera allumé. Pour plus de détails sur les programmes, repor- tez-vous à la section Tableau des programmes.

3. Bouton de départ déré

Vous pouvez retarder le temps de démarrage du programme de 1-2...24heures en appuyant sur le bouton de départ diéré avant le démarrage du programme. Pour activer la durée de tempori- sation, appuyez sur le bouton Départ/Pause (7). L’indicateur de retard (3.1) sera allumé. Si vous souhaitez modifier le délai d’attente, appuyez d’abord sur le bouton Départ/Pause (7), puis appuyez sur le bouton de départ diéré pour sé- lectionner le nouveau temps d’attente. Appuyez à nouveau sur le bouton Départ/Pause (7) pour activer le nouveau délai de temporisation. Pour annuler la temporisation, réglez le temps de démarrage à 0heure en appuyant sur le bouton de temporisation. Si vous éteignez la machine après avoir sélecti- onné et activé la durée de temporisation et lancé le programme, le temps diéré est annulé.

4. Indcateur de temps restant

Le déroulement du programme peut être contrôlé à l’aide des voyants de lavage, de rinça- ge, de séchage et de fin de programme (10) et de l’indicateur de temps restant.

5. Bouton détergent en pastlles (Tablet But-

ton) Appuyez sur le bouton détergent en pastilles pour activer l’option détergent en pastilles lor- sque vous utilisez un détergent mixte contenant du sel et des produits de rinçage. L’indicateur de retard (5.1) sera allumé.

6. Bouton de dem-charge (Half Load Button)

Grâce à la fonction demi-charge de votre machine, vous pouvez réduire les durées des programmes que vous avez sélectionnés et rédui- re notamment la consommation en eau et en énergie en utilisant une demi-charge d’électricité et d’eau. L’indicateur de demi-charge (6.1) sera allumé.

7. Bouton Départ/Pause (Start/Pause Button)

Appuyez sur le bouton Départ/Pause pour dé- marrer le programme sélectionné. Ensuite, la led de lavage s’allume et l’indicateur de temps restant aiche la durée du programme. Il indique éga- lement le temps restant pendant le déroulement du programme. Si vous ouvrez la porte de votre machine alors que le programme est en cours d’exécution, la durée du programme s’arrête et l’indicateur de l’étape de lavage clignote.

8. Indcateur d’ade au rnçage (Rnse Ad

Indcator) Lorsque le niveau de liquide de rinçage est bas, l’indicateur de manque de liquide de rinçage s’allume et vous devez remplir le réservoir du liquide de rinçage.

Lorsque la quantité de sel adoucissant est insui- sante, l’indicateur d’avertissement de manque de sel s’allume pour indiquer que le réservoir de sel doit être rempli.

10. Indcateurs d’étape de lavage (Washng

Step Indcators) Vous pouvez suivre le déroulement du prog- ramme à l’aide des indicateurs d’étapes de lavage situés sur le panneau de commande. La machine reste silencieuse pendant environ 15 à 50minu- tes en fonction du déroulement du programme que vous avez sélectionné et l’indicateur de FR - 20séchage est allumé.

• Fin REMARQUE : Le verrouillage enfants est activé/désactivé en appuyant sur la touche déter- gent en pastilles (5) pendant environ 3secondes. Une fois cette fonction activée, tous les voyants LED clignotent et «CL» s’aiche une fois sur l’indicateur de temps restant (4). Lorsqu’elle est désactivée, les leds et l’indication «CL» cligno- tent deux fois. REMARQUE: REMARQUE : Appuyez sur le bouton Programmes (2) et sur le bouton Démarrage diéré (3) en même temps pour sauvegarder un programme en tant que prog- ramme favori. Pour sélectionner un programme favori, appuyez et maintenez enfoncé le bouton Programme (2) pendant 3 secondes. REMARQUE : Si une fonction supplémen- taire a été utilisée sur le dernier programme de lavage, cette fonction restera active sur le programme sélectionné suivant jusqu’à ce que la machine soit arrêtée. Pour annuler cette fonction dans le nouveau programme de lavage sélection- né, appuyez sur le bouton Option jusqu’à ce que le voyant sur le bouton s’éteigne. Modification d’un programme Si vous souhaitez modifier le programme alors que la machine est déjà en marche.

sélecteur de programme, après l’arrêt du programme. Démarrez le programme que vous

Le nouveau programme reprendra

Annulation d’un programme (Cancelling a Programme) Si vous souhaitez annuler un programme en cours d’exécution.

Pause pendant 3 secondes.

FR - 21 processus de séchage. REMARQUE:- selle s’ouvre pendant le lavage ou en cas

Contrôle du signal sonore (selon le modèle) Pour modifier le niveau du signal sonore, suivez les étapes ci-dessous :

charge (6) et Détergent en pastilles (5) pendant 3 secondes.

2. Lorsque le réglage du son est reconnu,

4. Pour enregistrer le niveau sonore

sélectionné, éteignez le lave-vaisselle.

sont désactivés. Le réglage d’usine est

Mode d’économie d’énergie Suivez les étapes ci-dessous pour activer ou désactiver le mode économie d’énergie :

(2) et Détergent en pastilles (6) pendant 3 secondes.

2. Après 3 secondes, le lave-vaisselle

3. Lorsque le mode Économie d’énergie

ce mode, l’éclairage intérieur s’éteindra 2 minutes après l’ouverture de la porte et la machine s’éteindra automatiquement lorsqu’elle reste 15 minutes sans activité afin d’économiser de l’énergie.

4. Lorsque le mode Économie d’énergie est

mode Économie d’énergie est désactivé, les lumières intérieures resteront allumées tant que la porte sera ouverte et la machine sera toujours allumée à moins qu’elle ne soit éteinte par l’utilisateur.

5. Pour enregistrer le paramètre

sélectionné, éteignez la machine. Le mode Économie d’énergie est activé lors du réglage d’usine. FR - 22a) Micro Filtre b) Gros ltre c) Filtre métallique

Pour enlever et nettoyer la combinaison du ltre, tournez cette dernière dans le sens inverse des aiguilles d’une montre et retirez-la en la soulevant (1). Retirez le gros ltre du micro ltre (2). Tirez le ltre métallique, puis retirez-le (3). Rincez le ltre en utilisant beaucoup d’eau jusqu’à ce qu’il n’y ait plus de résidus. Remettez les ltres ensemble. Replacez l’insert du ltre, et faites-le pivoter dans le sens des aiguilles d’une montre (4).

• N’utilisez jamais le lave-vaisselle sans ltre.

• Une mauvaise disposition du ltre réduit l’e󰀩cacité de lavage.

• Pour assurer le bon fonctionnement de votre machine, il faut nettoyer régulièrement les ltres.

• Remplissez le compartiment à détergent, mais ne chargez pas de vaisselle. Sélectionnez un programme qui fonctionne à haute température, puis faites tourner le lave-vaisselle à vide. Si votre lave-vaisselle n’est toujours pas su󰀩samment propre, utilisez un produit de nettoyage à lave-vaisselle.

• Pour prolonger la durée de vie de votre lave-vaisselle, nettoyez régulièrement tous les mois votre machine.

• Nettoyez régulièrement les joints de la porte avec un chi󰀨on humide pour enlever les résidus accumulés ou les corps étrangers.

Nettoyez les ltres et les bras pulvérisateurs au moins une fois par semaine. Lorsque des déchets alimentaires restent sur les

ltres épais et ns, il convient de retirer ces ltres et de les nettoyer soigneusement sous le robinet d’eau.

8 NETTOYAGE ET ENTRETIEN

Il est important de nettoyer votre lave- vaisselle pour assurer la durée de vie de la machine Assurez-vous que les réglages d’adoucissement de l’eau (si disponibles) soient correctement faits et que la quantité de détergent soit optimale pour prévenir l’accumulation du calcaire. Remplissez à nouveau le compartiment à sel lorsque le voyant du capteur de sel est allumé. De l’huile et du calcaire pourraient se former dans le lave-vaisselle au fil du temps. Si tel est le cas : FR - 238.3 Pompe de vidange De gros résidus alimentaires ou des objets étrangers qui n’ont pas été capturés par les filtres peuvent bloquer la pompe à eaux usées. L’eau de rinçage stagnera alors au-dessus du filtre.

Avertissement : risques de coupures !

Lors du nettoyage de la pompe à eau des déchets, faites en sorte de ne pas vous blesser avec des morceaux de verre ou avec des objets tranchants. Dans ce cas précis :

8.2 Bras pulvérisateurs

Assurez-vous que les trous du pulvérisateur

alimentaire ou corps étranger ne soit coincé

supérieurs, défaire l’écrou en le gardant en place par son pivotement dans le sens des aiguilles d’une montre et en le tirant

parfaitement serré lors du remontage du

Le programme ne démarre pas. Votre lave-vaisselle n'est pas branché. Branchez votre lave-vaisselle. Votre lave-vaisselle n'est pas allumé. Allumez le lave-vaisselle en appuyant sur la touche Marche/Arrêt. Fusible grillé. Vériez votre disjoncteur. Robinet d'entrée de l'eau fermé. Ouvrez le robinet d'alimentation en eau. La porte de votre lave-vaisselle est ouverte. Fermez la porte du lave-vaisselle. Le tuyau d'entrée d'eau et les ltres de l'appareil sont bouchés. Vériez le tuyau d'arrivée d'eau et les ltres de l'appareil et assurez-vous qu'ils ne sont pas bouchés. L'eau reste à l'intérieur de l'appareil. Le tuyau d'évacuation de l'eau est bouché ou tordu. Vériez le tuyau de vidange, puis nettoyez- le ou dépliez-le. Les ltres sont encrassés. Nettoyez les ltres. Le programme n'est pas encore terminé. Attendez la n du programme. L'appareil s'arrête durant le lavage. Panne de courant. Vériez l'alimentation secteur. Panne d'alimentation en eau. Vériez le robinet. Si des bruits de secousses et de choc sont audibles durant l'opération de lavage. Le bras de lavage touche la vaisselle dans le panier inférieur. Déplacez ou retirez les objets qui bloquent le bras de lavage. Des déchets alimentaires restent partiellement sur la vaisselle. La vaisselle était mal placée, et l'eau pulvérisée n'a pas pu atteindre les plats concernés. Ne surchargez pas les paniers. Les plats s'appuient les uns contre les autres. Placez les plats comme indiqué dans la section sur le chargement de votre lave- vaisselle. Pas assez de détergent utilisé. Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes. Programme de lavage sélectionné incorrect. Utilisez les informations dans le tableau des programmes pour sélectionner le programme le plus approprié. Bras de lavage encrassé de restes de nourriture. Nettoyez les trous dans les bras de lavage avec des objets minces. Filtres ou pompe d'évacuation de l'eau encrassés, ou ltre mal placé. Vériez que le tuyau de vidange et les ltres sont correctement installés. FR - 25FR - 26

DÉFAUT CAUSE POSSIBLE DÉPANNAGE

Des taches blanchâtres restent sur la vaisselle. Pas assez de détergent utilisé. Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes. Dosage trop bas du liquide de rinçage et/ou de l'adoucisseur d'eau. Augmentez le niveau de liquide de rinçage ou d'adoucisseur d'eau. Niveau de dureté de l'eau élevé. Augmentez le niveau d'adoucisseur d'eau et ajoutez du sel. Le compartiment de sel n'est pas bien fermé. Vériez que le bouchon du compartiment de sel est bien fermé. La vaisselle ne sèche pas. L'option de séchage n'est pas sélectionnée. Sélectionnez un programme avec une option de rinçage. Le dosage du liquide de rinçage est trop faible. Augmentez le réglage de dosage du liquide de rinçage. Des taches de rouille se forment sur la vaisselle. La qualité de l'acier inoxydable de la vaisselle n'est pas su󰀩sante. Utilisez uniquement des ustensiles qui passent au lave-vaisselle. Haut niveau de sel dans l'eau de lavage. Ajustez le niveau de dureté de l'eau en utilisant le tableau de dureté de l'eau. Le compartiment de sel n'est pas bien fermé. Vériez que le bouchon du compartiment de sel est bien fermé. Trop de sel déversé dans le lave- vaisselle lors du remplissage du sel. Utilisez un entonnoir pendant le remplissage de sel dans le compartiment pour éviter les fuites. Mauvaise mise à la terre. Consultez immédiatement un électricien qualié. Du détergent reste dans le compartiment à détergent. Du détergent a été ajouté lorsque le compartiment à détergent était mouillé. Assurez-vous que le compartiment de détergent est sec avant utilisation.AVERTISSEMENTS DE PANNE AUTOMATIQUES ET CE QU'IL FAUT FAIRE CODE DE PANNE

Panne du système d'arrivée d'eau Assurez-vous que le robinet d'arrivée d'eau est ouvert et que l'eau coule. Séparez le tuyau d'arrivée du robinet et nettoyez le ltre du tuyau. Contacter le service si l'erreur persiste.

Défaillance du système de pression Contactez le service après-vente.

Alimentation en eau continue Fermez le robinet et contactez le service après-vente.

Impossible d'évacuer l'eau Le tuyau d'évacuation de l'eau et les ltres peuvent être bouchés. Annulez le programme. Si l'erreur persiste, contactez le service après-vente.

Erreur de chau󰀨age Contactez le service après-vente. F1 Débordement Débranchez l'appareil et fermez le robinet. Contactez le service après-vente.

Carte électronique défectueuse. Contactez le service après-vente. F7 Surchau󰀨e Contactez le service après-vente.

Détecteur de température défectueux Contactez le service après-vente. HI Panne haute tension Contactez le service après-vente. LO Panne basse tensionE Contactez le service après-vente. Les procédures d’installation et de réparations doivent toujours être e󰀨ectuées par un professionnel agréé du service entretien, a n d’éviter d’éventuels risques. Le constructeur décline toute responsabilité pour tous dommages résultant de procédures e󰀨ectuées par des personnes non agréées. Les réparations doivent être e󰀨ectuées uniquement par des techniciens. Lorsqu’un composant doit être changé, assurez-vous que les pièces détachées d’origine soient utilisées. De mauvaises réparations ou la non-utilisation de pièces détachées d’origine peuvent provoquer de considérables dégâts et l’utilisateur s’expose à un risque considérable. Les informations pour contacter le service client se trouvent au dos de ce document.SVAN TRADING S.L. C/Ciudad de C artagena, 20. Paterna (46988). SPAIN. [e-mail]
