MODE D'EMPLOI 500 l Baxi

Préparateurs accumulateurs

Instructions d'Installation, de Montage et Fonctionnement pour l'INSTALLER et l'UTILISATEUR

DE

Speicherbehälter

Caratéristiques techniques

Ces préparateurs existent en deux versions, la I et la I/PC. Chaque version comporte des préparateurs de 60, 100, 150, 200, 300 et 500 litres de capacité.

Version I

Il s'agit d'une gamme de préparateurs pour Eau Chaude Sanitaire du type double enveloppe, et matériau acier inoxydable pour le ballon intérieur qui contient l'eau de consommation.

En option, il est possible d'installer une résistance électrique chauffante, pour qu'en fonctionnement "été", on puisse disposer d'eau chaude, sans qu'il soit nécessaire de mettre la chaudière en marche. Il est possible d'installer un équipement de protection cathodique (EPC) selon le modèle de préparateur.

Important:

Il ne Faut pas utiliser cette version dans des installations avec une concentration de chlore dans l'eau sanitaire supérieure à 350 mg/litre.

Version I/PC

Ces préparateurs possédent les mêmes caractéristiques que la version I et s'en différencient par l'incorporation d'un système de protection cathodique par circuit imprimé, pour la prévention de la corrosion.

Cette variante est spécialement recommandée pour fonctionner avec des eaux ayant une concentration en chlorures supérieure a 350 mg/l.

La protection est réalisée par une électrode de titane qui produit le courant nécessaire pour éviter la corrosion. Ce courant est régulé constamment par le potentiomètre, qui mesure en permanence la puissance électrique nécessaire.

Caratéristiques techniques

Voir figure 4.

Pression max. de travail circuit chauffage: 3 bar. Pression max. de travail circuit Eau Chaude Sanitaire: 8 bar.

Forme de livraison

Dans un seul cok, avec tous les accessoires nécessaires selon qu'il s'agisse de la version I ou I/PC.

Le groupe de sécurité FLEXBRANE est livré seulement pour les préparateurs de 60, 100 et 150 litres.

Installation et Montage

Les préparateurs de 60, 100 et 150 litres peuvent être installés dans les 4 positions suivantes:

- Verticale, appuyés sur le sol. Voir Figure 3.

- Verticale et murale, avec les raccordements d'Eau Chaude Sanitaire, vers le haut. Voir fig. 4. Les raccordements d'Eau Chaude Sanitaire, ne peuvent être installés vers le has.

- Horizontale et murale, avec les raccordements d'Eau Chaude Sanitaire, vers la droite. Voir Fig.5

- Horizontale et murale, avec les raccordements vers la gauche. Voir figure 6. Dans cette position, il convient de tourner la platine des raccordements de 180° afin que la carne d'extraction de l'Eau Chaude Sanitaire. (1) se trouve sur la partie supérieure (c'est la plus grande des deux).

Pour tourner correctement la platine, il faut retirer au préalable le couvercle (20), les bagues plastiques (21) et dévisser les 8 vis (22) qui tiennent la bride (23). Voir figures 7 et 8.

Pour le montage mural, il faut utiliser les supports incorporés au préparateur. Voir figure 9.

Les préparateurs de 200, 300 et 500 litres s'installent normalement en position verticale et appuyés au sol. Voir figure 10.

Néanmoins, il est possible de les installer sur le sol de façon horizontale. Dans ce cas, prendre en considération ce qui est indiqué dans le paragraphe précédent.

Nous recommandons d'installer des manchons diélectriques entre les tuyauteries d'entrée et de sortie de l'eau sanitaire et les raccords du préparateur.

Dans l'annexe 1, sont indiqués les schémas hydrauliques que nous recommandons selon les nécessités de l'installation.

Effectuer ensuite le raccordement avec les tuyauteries de l'installation et procéder au remplissage comme indiqué dans le paragraphe qui suit.

Remplissage

Remplir en premier le circuit secondaire (Eau Chaude Sanitaire) et ensuite le circuit primaire (chauffage).

Pour l'échauffement de l'A.C.S., si l'on fait fonctionner le dépôt avec la résistance électrique, le circuit doit-être plein d'eau.

Vidange

Vidanger en premier le circuit primaire (chauffage) et ensuite le circuit secondaire (Eau Chaude Sanitaire).

Important:

Ne pas inverser l'ordre de remplissage et de vidange indiqué, sans quoi le préparateur pourrait être endommagé.

Une fois les deux circuits remplis, procéder a la purge de l'air. Les préparateurs possèdent un purgeur (5) par lequel peut être effectuer la purge du circuit primaire du préparateur. Voir figure 11.

Avertissement:

En accord avec la norme en vigueur, il faut installer les composants suivants sur l'entrée eau froide du réseau.

- Vanne de barrage.

- Clapet anti-retour.

- Soupape de sécurité sur le circuit secondaire. Nous recommandons l'installation du groupe de sécurité FLEXBRANE (voir figure 12), qui est un ensemble compact incorporant tous ces composants. Dans l'emballage de ce dernier figure les instructions pour son installation.

Les groupes de sécurité peuvent produire de fréquentes décharges en fonction de l'augmentation de la pression du circuit secondaire. De ce fait, son orifice de décharge doit être raccordé comme l'exige l'a réglementation.

Toutefois, afin d'éviter ce phénomène, nous recommandons l'ajout d'un vase d'expansion (VASOFLEX/S) pour l'Eau Chaude Sanitaire entre le préparateur et le groupe FLEXBRANE. Voir figure 13.

Si vous désirez effectuer une recirculation de l'Eau Chaude Sanitaire, la tuyauterie de recirculation doit être raccordée à l'entrée de l'eau froide, entre le groupe de sécurité et le préparateur.

Voir figure 14. Dans cette tuyauterie de recirculation, il faut installer un clapet antiretour et le circulateur adéquat.

Raccordement électrique

Dans l'annexe 2 sont représentés les schémas de raccordement électrique entre les préparateurs et les chaudières.

- Pour l'interconnexion du préparateur avec la chaudière, il faut tenir compte des recommandations suivantes:

- Tension d'alimentation 230V \~ 50Hz.

- Les puissances maximales des composants externes sont les suivantes, ainsi que leur raccordement. Dans tous les cas, la somme des puissances ne doit pas dépasser 2800 W.

tnasopio	ePunaxam		Boengte
edÉtatélectrique	2	00%	3-5
Circulateur E.C.S.3avola	1	00%	-386

Les cables passent par l'intérieur de la jaquette du préparateur. Voir figures 15 et 16. Pour cela, procéder comme suit:

- Démonter le tableau de contrôle (19).

- Enlever le couvercle (6).

- Passer les câbles par l'orifice prédessiné (24) du couvercle, par le passe-câbles (25), et par le tube en plastique (26) qui descend dans la zone du tableau de contrôle.

- Effectuer les raccordements électriques selon les schémas joints dans l'annexe 2.

- Vérifier que les bulbes du thermostat (27) et du thermomètre (28) sont situés au fond du doigt de gant. Dans la version I/PC, vérifier que les raccordements (29) sont bien installés.

- Remonter le tableau de contrôle et le couvercle.

Avertissement pour la version I/PC

- Connecter le potentiomètre (30) à une prise de courant 230V \~ 50Hz.

- La déconnexion électrique du système de protection cathodique, même de façon sporadique, implique un risque de corrosion et la perte de la garantie.

- Utiliser exclusivement les câbles d'origine, sans les rallonger ni les couper, car dans le cas contraire, cela engendre un risque de corrosion.

- L'anode de protection fonctionne lorsque le préparateur est en eau. Lorsque cette anode n'est pas dans l'eau, le voyant de contrôle (31) clignote en rouge. Si le voyant n'est pas allumé ou clignote en rouge et que le préparateur est en eau, vérifier les connexions, les contacts et l'alimentation électrique. Si l'anomalie persiste, prévenir votre installateur ou un service après vente.

- Si le voyant (31) est de couleur verte, cela indique que le système protège le préparateur.

- Si le préparateur est installé verticalement, lorsqu'il est prévu qu'il n'y aura pas d'extraction d'eau durant 3 mois ou plus, il est recommandé d'installer un purgeur automatique sur la sortie Eau Chaude Sanitaire.

- Si le préparateur est installé horizontalement, il est recommandé de faire une extraction d'eau au minimum une fois tous les 3 mois.

Marquage CE

Les préparateurs accumulateurs BAXI sont conformes à la Directive de compati-bilité Electromagnétic 89/136/CEE et la Directive de Basse Tensión 73/23/CEE.

DE

Hauptmerkmale

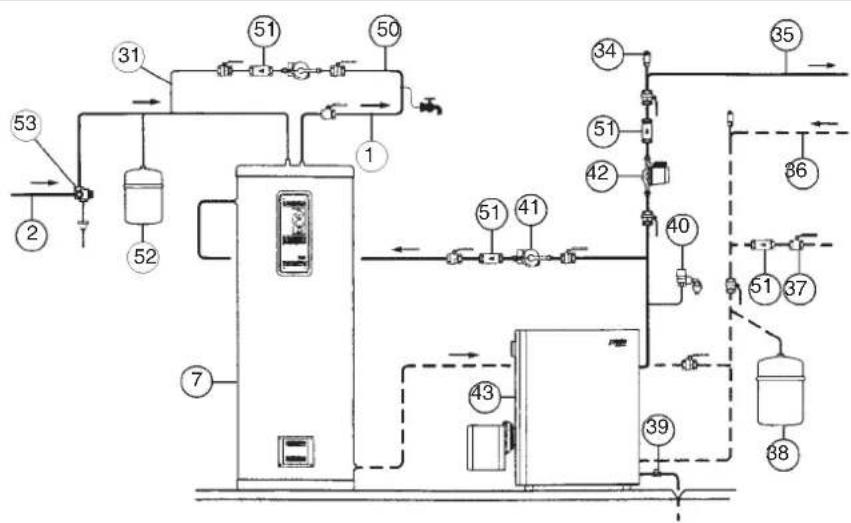

Caldera de pie con dos circuladores / Free-standing boiler with two pumps / Chaudière au sol avec deux circulateurs / Stehender Heizkessel mit zwei Umlaufpumpen Caldaia a basmento con due circolatori / Caldeira de chão com dois circuladores

Caldera de pie con válvula de 3 vias / Free-standing boiler with 3 way valve / Chaudière au sol avec vanne 3 voies / Stehender Heizkessel mit Dreiwegeventil Caldala a basamento con valvola a 3 vie / Caldeira de chão com válvula de 3 vias

Anexo 1 / Appendix 1 / Annexe 1 / Anhang 1 / Allegato 1 / Anexo 1 Esquemas hidráulicos / Water diagrams / Schémas hydrauliques Hydraulikpläne / Schemi idraulici / Esquemas hidráulicos

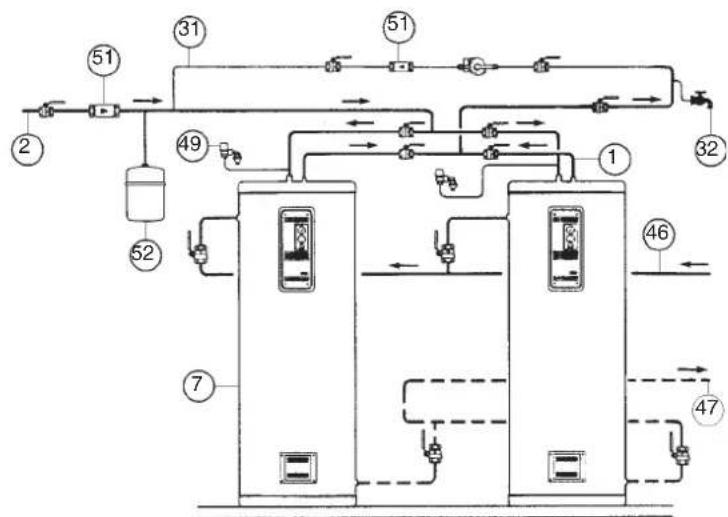

Depósitos en paralelo / Storage cylinders in parallel / Préparateurs en paralléle Parallel geschaltete Speicherbehälter / Bollitori in paralelo / Depósitos em paralelo
