Caractéristiques techniques	Capacité : 200 litres
Type de chaudière	Chaudière à gaz
Dimensions	Hauteur : 1,80 m, Largeur : 0,60 m, Profondeur : 0,60 m
Poids	Poids : 150 kg
Utilisation	Chauffage et production d'eau chaude sanitaire
Rendement énergétique	Rendement : jusqu'à 90%
Entretien	Entretien annuel recommandé par un professionnel
Réparation	Disponibilité des pièces de rechange
Sécurité	Système de sécurité intégré contre la surchauffe
Garantie	Garantie de 2 ans sur les pièces
Informations supplémentaires	Installation par un professionnel recommandée

FOIRE AUX QUESTIONS - 200 l Baxi

Comment réinitialiser ma chaudière Baxi 200 l ?

Pour réinitialiser votre chaudière Baxi 200 l, localisez le bouton de réinitialisation sur le panneau de contrôle. Appuyez et maintenez ce bouton pendant environ 5 secondes jusqu'à ce que le voyant de fonctionnement clignote.

Que faire si ma chaudière ne démarre pas ?

Vérifiez d'abord si la chaudière est alimentée en électricité et si le thermostat est réglé sur une température supérieure à la température ambiante. Assurez-vous également que le gaz est ouvert.

Pourquoi ma chaudière Baxi 200 l fait-elle du bruit ?

Des bruits peuvent indiquer une accumulation de calcaire ou d'air dans le système. Il est recommandé de purger les radiateurs et de faire vérifier le circuit par un professionnel.

Comment vérifier la pression de ma chaudière ?

La pression de votre chaudière Baxi 200 l doit être comprise entre 1 et 1,5 bar. Vérifiez le manomètre sur le panneau de contrôle. Si la pression est trop basse, vous pouvez ajouter de l'eau via le robinet de remplissage.

Comment entretenir ma chaudière Baxi 200 l ?

Un entretien régulier est essentiel. Faites vérifier votre chaudière par un professionnel au moins une fois par an et nettoyez les filtres et les radiateurs régulièrement.

Que faire si le voyant de défaut s'allume ?

Si le voyant de défaut est allumé, cela peut indiquer un problème. Consultez le manuel d'utilisation pour le code d'erreur associé au voyant et suivez les instructions. Si le problème persiste, contactez un professionnel.

La chaudière émet-elle des fumées inhabituelles, que faire ?

Si vous remarquez des fumées ou des odeurs inhabituelles, éteignez immédiatement la chaudière et ouvrez les fenêtres. Contactez un professionnel pour une inspection approfondie.

Comment régler la température de l'eau chaude ?

La température de l'eau chaude peut être réglée via le thermostat sur le panneau de contrôle. Assurez-vous de ne pas dépasser 60°C pour éviter les risques de brûlures.

MODE D'EMPLOI 200 l Baxi

1-3/6-3 GB7 Caratéristiques techniques Ces préparateurs existent en deux versions, la l et la l/PC. Chaque version comporte des préparateurs de 60, 100, 150, 200, 300 et 500 litres de capacité. Version l ll s’agit d’une gamme de préparateurs pour Eau Chaude Sanitaire du type double enveloppe, et matériau acier inoxydable pour le ballon intérieur qui contient l’eau de consommation. En option, il est possible d’installer une résistance électrique chauffante, pour qu’en fonctionnement “été”, on puisse disposer d’eau chaude, sans qu’il soit nécessaire de mettre la chaudière en marche. ll est possible d’installer un équipement de protection cathodique (EPC) selon le modèle de préparateur. Important: Il ne Faut pas utiliser cette version dans des installations avec une concentration de chlore dans l’eau sanitaire supérieure à 350 mg/litre. Version l/PC Ces préparateurs possédent les mêmes caracteristiques que la version l et s’en différencient par l’incorporation d’un système de protection cathodique par circuit imprimé, pour la prèvention de la corrosion. Cette variante est spécialement recommandée pour fonctionner avec des eaux ayant une con- centration en chlorures supérieure a 350 mg/l. La protection est réalisée par une électrode de titane qui produit le courant nécessaire pour éviter la corrosion. Ce courant est régulé constamment par le potentiométre, qui mesure en permanence la puissance électrique nécessaire. Caratéristiques techniques Voir gure 4. Pression max. de travail circuit chauffage: 3 bar. Pression max. de travail circuit Eau Chaude Sanitaire: 8 bar. Forme de livraison Dans un seul cok, avec tous les accessoires nécessaires selon qu’il s’agisse de la version l ou l/PC. Le groupe de sécurité FLEXBRANE est livré seulement pour les préparateurs de 60, 100 et 150 litres. lnstallation et Montage Les préparateurs de 60, 100 et 150 litres peuvent être installés dans les 4 positions suivantes: – Verticale, appuyés sur le sol. Voir Figure 3. – Verticale et murale, avec les raccordements d’Eau Chaude Sanitaire, vers le haut. Voir g.

4. Les raccordements d’Eau Chaude Sanitaire,

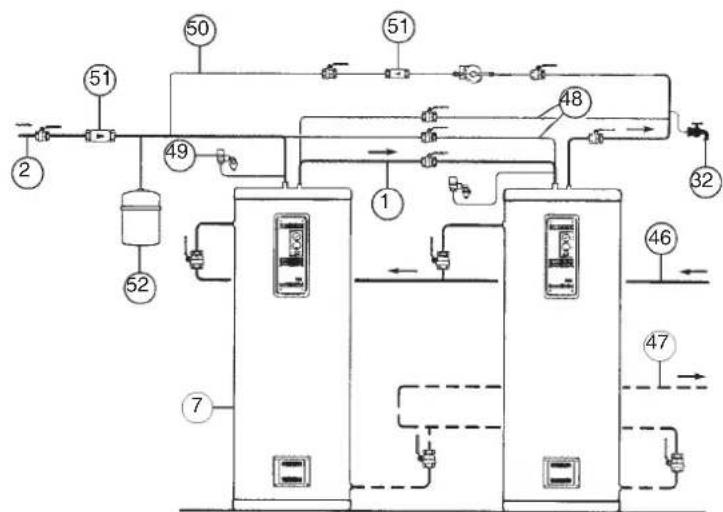

ne peuvent être installés vers le has. – Horizontale et murale, avec les raccordements d’Eau Chaude Sanitaire, vers la droite. Voir Fig.5 – Horizontale et murale, avec les raccordements vers la gauche. Voir figure 6. Dans cette position, il convient de tourner la platine des raccordements de 180° afin que la carne d’extraction de I’Eau Chaude Sanitaire. (1) se trouve sur la partie supérieure (c’est la plus grande des deux). Pour tourner correctement la platine, il faut retirer au préalable le couvercle (20), les bagues plastiques (21) et dévisser les 8 vis (22) qui tiennent la bride (23). Voir gures 7 et 8. Pour le montage mural, il faut utiliser les supports incorporès au préparateur. Voir gure 9. Les préparateurs de 200, 300 et 500 litres s’installent normalement en position verticale et appuyés au sol. Voir gure 10. Néanmoins, il est possible de les installer sur le sol de façon horizontale. Dans ce cas, prendre en considération ce qui est indiqué dans le paragraphe précédent. Raccordement hydraulique Nous recommandons d’installer des manchons diélectriques entre les tuyauteries d’entrée et de sortie de l’eau sanitaire et les raccords du préparateur. Dans l’annexe 1, sont indiqués les schémas hydrauliques que nous recommandons selon les nécessités de l’installation. Effectuer ensuite le raccordement avec les tuyauteries de l’installation et procéder au remplissage comme indiqué dans le paragraphe qui suit. Remplissage Remplir en premier le circuit secondaire (Eau Chaude Sanitaire) et ensuite le circuit primaire (chauffage). Pour l’échauffement de l’A.C.S., si l’on fait fonctionner le dépôt avec la résistence électrique, le circuit doit-être plein d’eau. Vidange Vidanger en premier le circuit primaire (chauffage) et ensuite le circuit secondaire (Eau Chaude Sanitaire). Important: Ne pas inverser l’ordre de remplissage et de vidange indiqué, sans quoi le préparateur pourrait être endommagé. Une fois les deux circuits remplis, procéder a la purge de l’air. Les préparateurs possèdent un purgeur (5) par lequel peut être effectuer la purge du circuit primaire du préparateur. Voir gure 11.

En accord avec la norme en vigueur, il faut installer les composants suivants sur l’entrée eau froide du réseau. – Vanne de barrage. – Clapet anti-retour. – Soupape de sécurité sur le circuit secondaire. Nous recommandons l’installation du groupe de sécurité FLEXBRANE (voir gure 12), qui est un ensemble compact incorporant tous ces composants. Dans l’emballage de ce dernier gure les instructions pour son installation. Les groupes de sécurité peuvent produire de fréquentes décharges en fonction de l’augmen- tation de la pression du circuit secondaire. De ce fait, son orice de décharge doit être raccordé comme l’exige l a réglementation. Toutefois, afin d’éviter ce phénoméne, nous recommandons l’ajout d’un vase d’expansion (VASOFLEX/S) pour I’Eau Chaude Sanitaire entre le préparateur et le groupe FLEXBRANE. Voir gure 13. Si vous désirez effectuer une recirculation de I’Eau Chaude Sanitaire, la tuyauterie de recircu- lation doit être raccordée á l’entrée de l’eau froide, entre le groupe de sécurité et le préparateur. Voir figure 14. Dans cette tuyauterie de recirculation, il faut installer un clapet antiretour et le circulateur adéquat. Raccordement électrique Dans l’annexe 2 sont représentés les schémas de raccordement électrique entre les préparateurs et les chaudières. – Pour l’interconnexion du préparateur avec la chaudière, il faut tenir compte des recomman- dations suivantes: – Tension d’alimentation 230V ~ 50Hz. – Les puissances maximales des composants externes sont les suivantes, ainsi que leur raccordement. Dans tous les cas, la somme des puissances ne doit pas dépasser 2800 W. Les cables passent par l’intérieur de la jaquette du préparateur. Voir gures 15 et 16. Pour cela, procéder comme suit: – Démonter le tableau de contrôle (19). – Enlever le couvercle (6). – Passer les câbles par l’orice prédessiné (24) du couvercle, par le passe-câbles (25), et par le tube en plastique (26) qui descend dans la zone du tableau de contrôle. – Effectuer les raccordements électriques selon les schémas joints dans l’annexe 2. – Vérier que les bulbes du thermostat (27) et du thermomètre (28) sont situés au fond du doigt de gant. Dans la version l/PC, vérier que les raccordements (29) sont bien installés. – Remonter le tableau de contrôle et le couvercle. Avertissement pour la version l/PC – Connecter le potentiomètre (30) à une prise de courant 230V ~ 50Hz. – La déconnexion électrique du système de protection cathodique, même de façon sporadique, implique un risque de corrosion et la perte de la garantie. – Utiliser exclusivement les câbles d’origine, sans les rallonger ni les couper, car dans le cas contraire, cela engendre un risque de corrosion. – L’anode de protection fonctionne lorsque le préparateur est en eau. Lorsque cette anode n’est pas dans l’eau, le voyant de contrôle (31) clignote en rouge. Si le voyant n’est pas allumé ou clignote en rouge et que le préparateur est en eau, vérier les connexions, les contacts et l’alimentation électrique. Si l’anomalie persiste, prévenir votre installateur ou un service après vente. – Si le voyant (31) est de couleur verte, cela indique que le système protège le préparateur. – Si le préparateur est installé verticalement, lorsqu’il est prévu qu’il n’y aura pas d’extraction d’eau durant 3 mois ou plus, il est recommandé d’installer un purgeur automatique sur la sortie Eau Chaude Sanitaire. – Si le prèparateur est installé horizontalement, il est recommandé de faire une extraction d’eau au minimum une fois tous les 3 mois. Marquage CE Les préparateurs accumulateurs BAXI sont conformes à la Directive de compati-bilité Electromagnétic 89/136/CEE et la Directive de Basse Tensión 73/23/CEE. tnasopmoC ecnassiuP .xam enroB ettelgér ecnatsiséR euqirtcelé W008.

Notes: – Retirer les ponts 5-6 et 7-8 de la chaudière. – Reáliser les ponts 4-7 et 6-10 sur le préparateur. – Interconnecter chaudière et préparateur avec des câbles:

, H05V2-K – Pour connecter la résistance électrique (W), la placer entre les bornes 3-5 et du préparateur. Retirer le pont 5-6 du préparateur. Utilisier l H05 W F 3 Gx 2,5 mm

wire must be used. Notes: – Retirer les ponts 5-6 et 7-8 de la chaudière. – Reáliser les ponts 4-7 et 6-10 du préparateur. – Interconnecter la chaudière et le préparateur avec des câbles: Câbles de section 2,5 mm

, H05V2-K. – Pour connecter la résistance électrique (W), la placer entre 3-5 et du préparateur. Retirer le pont 5-6 du préparateur. Utilisier l H05 W F 3 Gx 2,5 mm

Notes: – Retirer les ponts 5-6 et 9-10 de la chaudière. – Retirer le câble 9-1 (interrupteur) du prépareteur. – Reáliser les ponts 4-7 et 6-9 du préparateur. – Interconnecter la chaudière et le préparateur avec des câbles: Câbles de section 2,5 mm

, H05V2-K. – Pour connecter la résistance électrique (W), la placer entre 3-5 et du préparateur. Retirer le pont 5-6 du préparateur. Utilisier l H05 W F 3 Gx 2,5 mm

, H05W-F – Pour connecter la résistance électrique (W), la placer entre les bornes 3-5 et du préparateur. Utilisier l H05 W F 3 Gx 2,5 mm

La resistencia funcionará si se selecciona verano en el interruptor del depósito. Para parar su funcionamiento es preciso seleccionar invierno en el mismo. Attention: Avant d’accéder au panneau de commande de la chaudière ou du accumulateur, coupez l’alimentation électrique (si bien de la chaudière comme de l’accumulateur). Notes: 1 – Débrancher l’alimentation de la chaudière 2 – Retirer l’alimentation du panneau de contrôle CCE2XX et la situer sur l’un des connecteurs NL du Module de connexions. 3 – Connecter le câble à 3 voies du Module de connexions au connecteur NL du tableau et à l’autre connecteur NL du Module de connexions. 4 – Effectuer les connexions suivantes entre le Ballon et le Connecteur à 6 voies fourni avec le MC-200: Réservoir MC-200

de section. 5 – Effectuer le shunt 13-7 au réservoir 6 – Connecter le circulateur d’ECS aux bornes 15 (L), 12 (N) et ( ) du Ballon 7 – Alimenter électriquement le ballon dans les bornes L,N et terre de manière indépendante. 8 – Rétablir l’alimentation. 9 – Pour connecter la résistance électrique (W), la placer entre 3-5 et du préparateur. Retirer le pont 5-6 du préparateur. Utilisier l H05 W F 3 Gx 2,5 mm
