MODE D'EMPLOI STS 300 2.0 Baxi

Le système thermosiphonique est une solution compacte pour chauffer l'eau par l'action du soleil, spécialement ajustat dans des zones ayant une radiation solaire elevée et une climatologie favorable.

Son fonctionnement est basé sur le principe de circulation naturelle donc il n'a besoin ni de circulateur ni de systeme de regulation. Le système est composé d'un ou deux capteurs solaires plats, d'un réservoir accumulateur et d'un support pour réaliser une installation simple sur un toit plat ou avec des inclinaisons identiques du toit.

L'ensemble contient une vanne de sécurité tarée à 1000kPa (10bar) (circuit primarie) avec une résistance à la température de -20^ à 160^ et une résistance au fluide caloporteur (mélange de propylene glycol et d'eau) et une vanne de sécurité tarée à 800kPa (8bar) (circuit secondaire ou de consommation).

Le système thermosiphonique mentionné dans ce manuel est conforme aux exigences des normes EN 806-1 "Specifications techniques relatives aux installations pour l'eau destinée à la consommation humaine à l'intérieur des batiments - Partie 1: Généralités" et EN 806-2 "Specifications techniques relatives aux installations pour l'eau destinée à la consommation humaine à l'intérieur des batiments - Partie 2: Conception".

Les capteurs solaires peuvent drainer tout le liquide contenu à l'intérieur.

Dimensoes e caracteristicas sociales

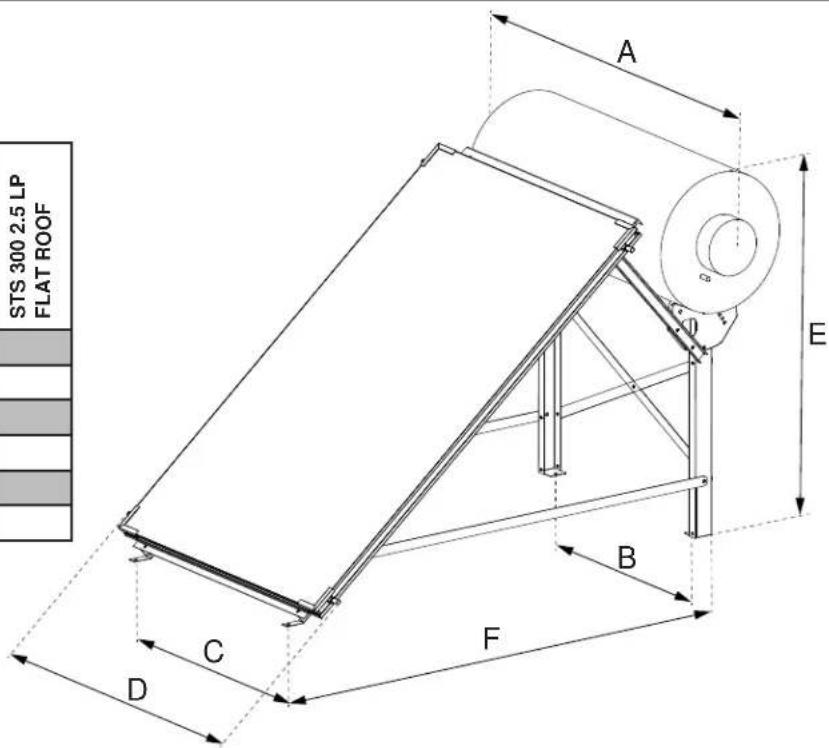

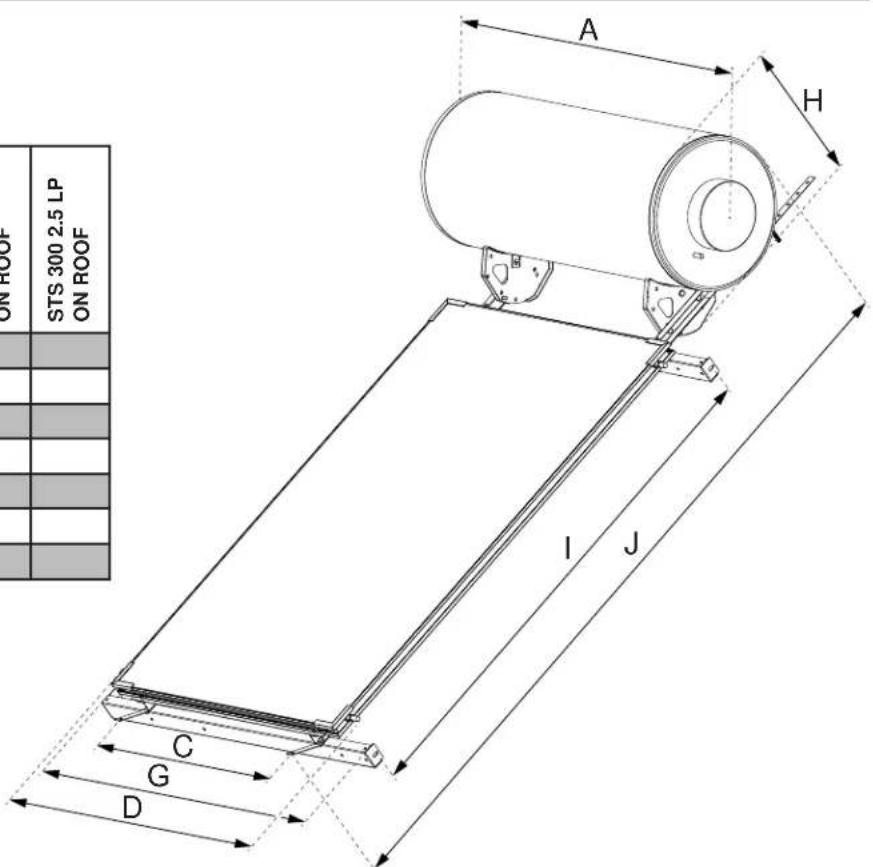

Dimensions et caractéristiques techniques

	STS 150 2.0 LP FLAT ROOF	STS 200 2.0 LP FLAT ROOF	STS 200 2.5 LP FLAT ROOF	STS 200 2.5 LP MED FLAT ROOF	STS 300 2.0 LP FLAT ROOF	STS 300 2.5 LP FLAT ROOF
A (mm)	1200 125	1250 1	250 1950	1950
B (mm)	811 811 8	1811 13	56 1356
C (mm)	895 895 8	95 895	1440 1440
D (mm)	1227 122	1227 1	227 2460	2460
E (mm)	1330 136	1360 1	860 1360	1360
F (mm)	786 178	2248 2	2248 1786	2248

	STS 150 2.0 LP ON ROOF	STS 200 2.0 LP ON ROOF	STS 200 2.5 LP ON ROOF	STS 200 2.5 LP MED ON ROOF	STS 300 2.0 LP ON ROOF	STS 300 2.5 LP ON ROOF
A (mm)	1200 125	1250 1	250 1950	1950
C (mm)	57 957 9	57 957	1501 150
D (mm)	1227 122	1227 1	227 2460	2460
G (mm)	526 152	6 1526	1526 1526	1526
H (mm)	690 705	7 05 705	705 705
I (mm)	1795 1795	2204 2204	1795 1795	2204
J (mm)	2340 2340	2774 2774	2340 2774	2774

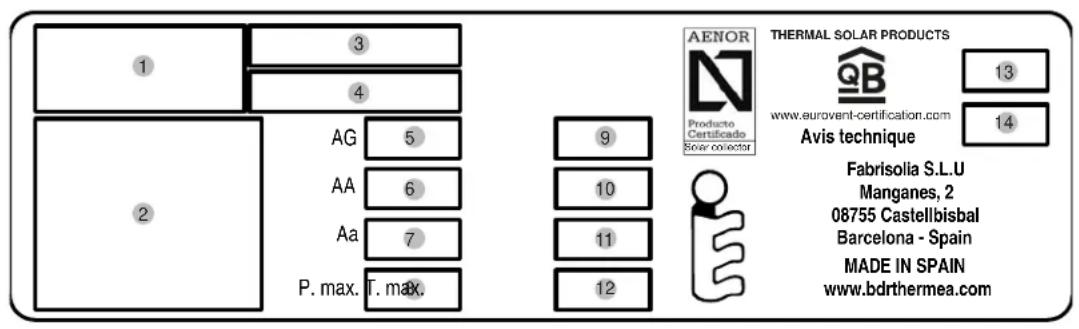

4.0 Dimensiones y caracteristicas sociales Dimensoes e caracteristicas sociales Dimensions and specifications Dimensions et caractéristiques techniques

	ES	PT	EN	FR
1	Articulo	Antigo	Article	Article
2	Tipo	Tipo	Type	Type
3	Número de series	N° de série	Serial number	N° de fabricacion
4	Dimensiones	Dimensões	Dimensions	Dimensions
5	Área bruta	Área bruta	Gross area	Superficie hors-tout
6	Área aperture	Área abertura	Aperture area	Superficie ouverteure
7	Área absorberdor	Área absorvedor	Absorber area	Surface d'absorbour
8	Presión Tmaxima de trabajo	Pressão Tmaxima de trabajo	Maximum working pressure	Pression maximale de trabajo
9	Peso del captador vacio	Peso do coletor vazio	Weight of empty collector	Poids du collecteur vide
10	Cargo de fabricación	Data de fabricio	Manufacturing date	Date de fabricacion
11	Volumen del fluido caloportador	Volume de liquido caloportador	Volume of heat-transfer fluid	Volume de liquide caloporteur
12	Temperatura estancamiento	Temperatura de estancamento	Stagnation temperature	Temperatura limile
13	Número CSTBat	Número CSTBat	CSTBat number	Número CSTBat
14	N° Avis technique	N° Avis technique	Avis technique n°	N° Avis technique

ES

	BAXI STS 1502.0 LP	BAXI STS 2002.0 LP	BAXI STS 2002.5 LP	BAXI STS 2002.5 LP MED	BAXI STS 3002.0 LP	BAXI STS 3002.5 LP
Dimensions extérieures capteur (mm)	1753x1151x46	1753x1151x46	2187x1151x46	2187x1147x87	1753x1151x46	2187x1151x46
Surface d'ouverture du collecteur (m2) 1,92	,92 2,40 2,40 3,84	,80
Capacité du capteur (l)	1,1 1,1 1,6	,2 2,8 3,2
Rendement optique (%)	0,724 0,724	0,730 0,765 0,724 0	730
Coefficient de perte du premier ordre (W/miK)	3,860 3,860	3,915 3,653 3,860 3	915
Coefficient de perte du second ordre (W/m2K2)	0,017 0,017	0,013 0,012 0,017 0	013
Facteur d'angle d'incidence	0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95	0,95 0,91 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,96 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,94 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,98 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,97 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,92 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,91 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95 0,95	0,92 2,40 2,40 3,84	0,80
Capacité totale du circuit primaire (lt.)	2,60	2,60	3,10	3,10	4,60	5,60
Dimensions réserveoir accumulator (mm)	Ø500x1200	Ø530x1250	Ø530x1250	Ø530x1250	Ø530x1950	Ø530x1950
Capacité du réserveoir accumulator (lt.)	144	178	178	178	274	274
Poids avec support et sans eau (kg)	100	100	110	110	165	170
Matériau accumulator	Acier émailé
Type d'isoation	La mousse de polyuréthane
Épaisseeur de l'isolant (mm)	35	25	25	25	40	40
Pression maximale de travail (bar)	10
Température maximale de travail (°C)	110
Branchement eau froide / chaude	1/2"
Charge maximaile de neige s(x)(support)	3	3	3	3	2	2
Vitesse max. de vent qp(support)* 0,75 0,75	0,75 0,75 0,55 0,55
Consommation électrique: pompe / veille (W)	0/0,00

^a La charge de vent maximaie supportee par la structure de montage depend, entre autres facteurs, de la hauteur et de la zone geographique du site. Cette structure doit etre instal-lee conformement aux dispositions de la norme EN1991.Consultez voire revendeur agree en cas de doute.

Forma de fornecimento Delivery formats Mode de livraison

ES

Modèles BAXI STS 150 2.0 LP en 3 colis. (Ne pas empiler. Stocker à l'intérieur)

1 Capteur solaire MEDITERRANEO SLIM 200
1 Reservoir accumulator de 144 litres STS 150
- 1 Emballage contenant les composants du support (toiture plate et toit) et accessoires hydrauliques.

Modèle BAXI STS 200 2.0 LP en 3 colis.

(Ne pas empiler. Stocker à l'intérieur)

1 Capteur solaire MEDITERRANEO SLIM 200
1 Reservoir accumulator de 178 litres STS 200
- 1 Emballage contenant les composants du support (toiture plate et toit) et accessores hydrauliques.

Modèle BAXI STS 200 2.5 LP en 3 colls.

(Ne pas empiler, Stocker à l'intérieur)

1 Capteur solaire MEDITERRANEO SLIM 250
1 Reservoir accumulator de 178 litres STS 200
- 1 Emballage contentant les composants du support (toiture plate et toit) et accessores hydroauiques.

Modèle BAXI STS 200 2.5 LP MED en 3 colis. (Ne pas empiler. Stocker à l'intérieur)

1 Capteur solaire MEDITERRANEO 250
1 Reservoir accumulator de 178 litres STS 200
- 1 Emballage contenant les composants du support (toiture plate et toit) et accessores hydrauliques.

ModèlesbAXI STS 300 2.0 LP en 4 colis.

(Ne pas empiler. Stocker à l'intérieur)

2 Capteurs solaires MEDITERRANEO SLIM 200
1 Reservoir accumulator de 274 litres STS 300
- 1 Emballage contenant les composants du support (toiture plate ou toit) et accessoires hydrauliques.

Modèle BAXI STS LP 300 SL2.5 en 4 colis.

(Ne pas empiler. Stocker à l'intérieur)

2 Capteurs solaires MEDITERRANEO SLIM 250
1 Reservoir accumulator de 274 litres STS 300
- 1 Emballage contenant les composants du support (toiture plate ou toit) et accessoires hydrauliques.

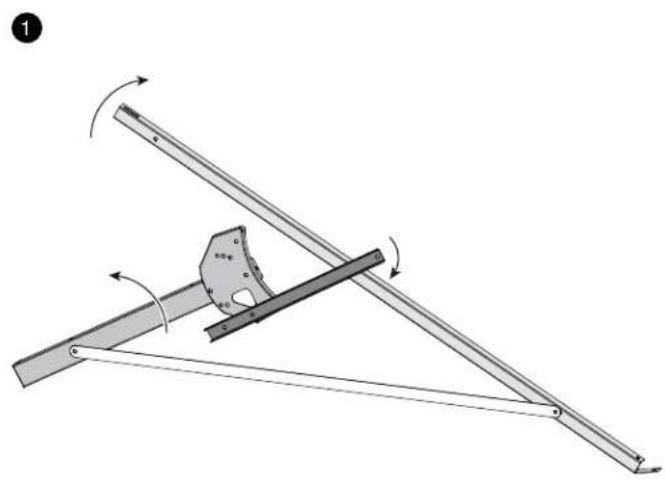

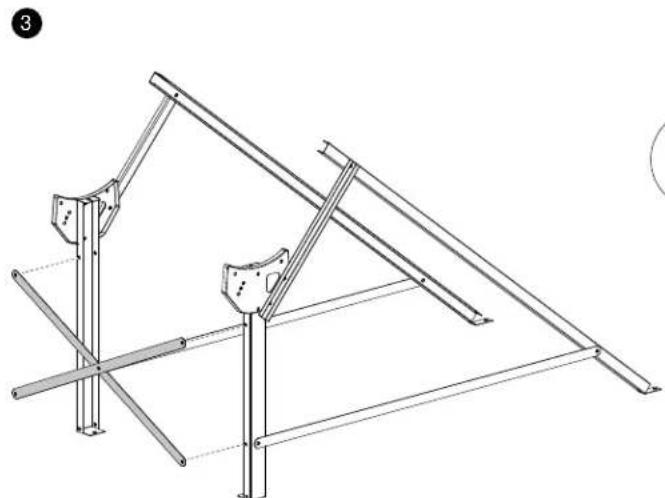

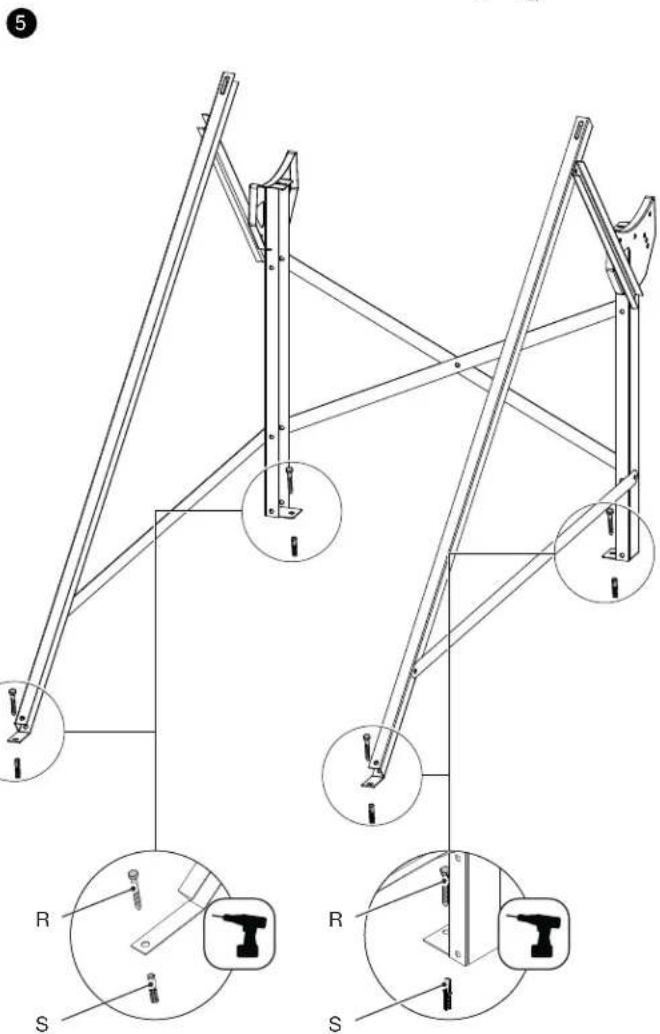

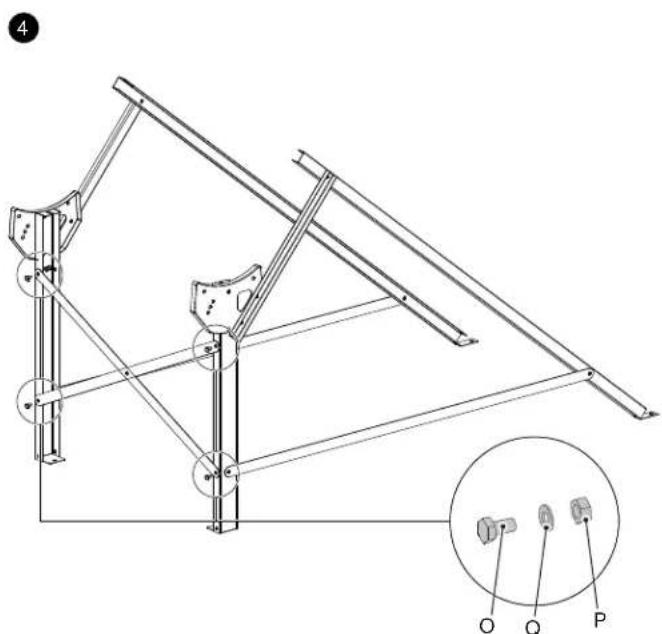

6.0 Contenso y componentes del kit Conteudo e componentes do kit Assembly kit content and components Contenu et composants du kit

STS 150.2.0 LP C/P

STS 200.2.0 LP C/P

STS 200.2.5 LP C/P

STS 200.2.5 LP MED C/P

STS 300.2.0 LP C/P

STS 300.2.5 LP C/P

STS 150.2.0 LP ST

STS 200.2.5 LP ST

STS 200.2.5 LP MED ST

STS 300.2.0 LP ST

STS 300.2.5 LP ST

Z	STS 150 2.0 LP C/P	STS 200 2.0 LP C/P	STS 200 2.5 LP C/P	STS 200 2.5 LP MED C/P	STS 300 2.0 LP C/P	STS 300 2.5 LP C/P	STS 150 2.0 LP ST	STS 200 2.0 LP ST	STS 200 2.5 LP MED ST	STS 300 2.0 LP ST	STS 300 2.5 LP ST
	1 1	1 1 1	1 1 1	1 1	1

A* Support gauche réservoir

B* - Support droit réservoir

C-Tirant arrèle

D - Pré-assemblage gauche

E-Profil fixation supérieur

F-Profil fixation inférieur 300L

G-Pre-assemblage droit

H-Profil fixation inférieur 150L-200L

I* Profil U

J' - Profil droit U

K* Profil gauche U

M* Angle de fixation réservoir

N* - Platine fixation toit

O-Vis M10x16

P- Ecrou M10

Q-Rondelle dentee 010

R-Vis de fixation 08x60

S-Cheville type Fischer 08x60

T - Platine fixation interieure

V-Vis M8x30

W-Écrou M8

X-Rondelle dentee 08

Z- Instructions

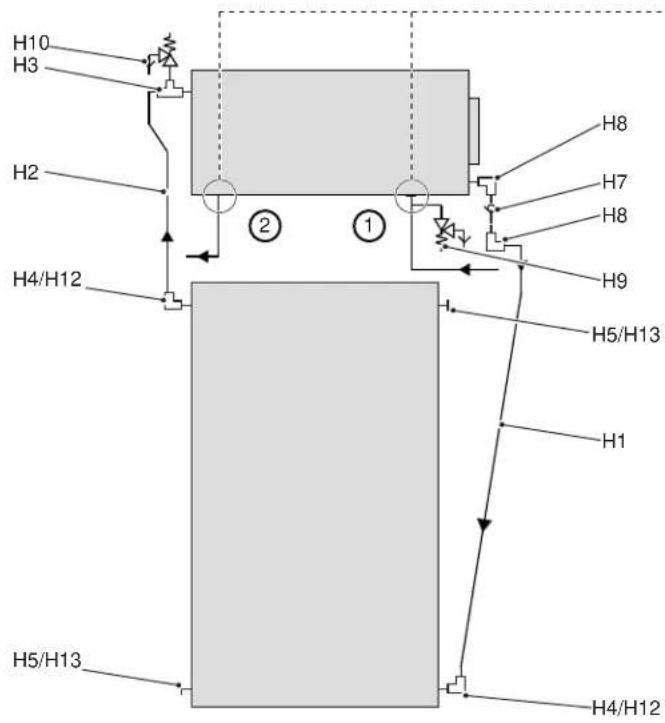

H1 - Tube connexion retour

H2 - Tube connexion aller

H3 - Union compression en T

H4 - Union code 015-016

H5-Bouchon compression 016

H6 - Union double C16

H7 - Vanne de retenue

H8- Union code 015-G3/4

H9 - Vanne sécurité ACS 800kPa (8bar)

H10 - Vanne sécurité prim. 1000kPa (10bar)

H11* - Union coude 015-015

H12 Union coude 015 022

H13 - Bouchon compression 022

A* Support gauche réservoir
B* Support drotr reservoir
C-Tirant arriffe
D-Pre-assemblage gauche
E-Profil fixation supérieur
F-Profil fixation inférieur 300L
G-Pre-assemblage droit
H-Profil fixation inférieur 150L-200L
I* Profil U
J - Profil droit U
K* Profil gauche U
M Angle de fixation réservoir
N' - Platine fixation toit
O-VisM10x16
P-Ecrou M10
Q-Rondelle dentee 010
R-Vis de fixation 8x60
S-Cheville type Fischer O8x60
T-Platine fixation interieure
V-Vis M8x30
W- Ecrou M8
X-Rondelle dentee 08
Z- Instructions

H1 - Tube connexion retour
H2 - Tube connexion after
H3 - Union compression en T
H4 - Union coude 015-016
H5 - Bouchon compression 016
H6 - Union double 016
H7 -Vanne de retenue
H8 - Union coude 015-G3/4
H9 -Vanne securite ACS 800kPa (8bar)
H10 - Vanne sécurité prim. 1000kPa (10bar)
H11 - Union coude 015-015
H12 - Union coude 015-022
H13 - Bouchon compression 022

T1 - Réservoir accumulateur

T2-VIsM10x30
T3-Rondeille M10
T4-Rondelle dentee 010

CC - Capteur
Nonutilised

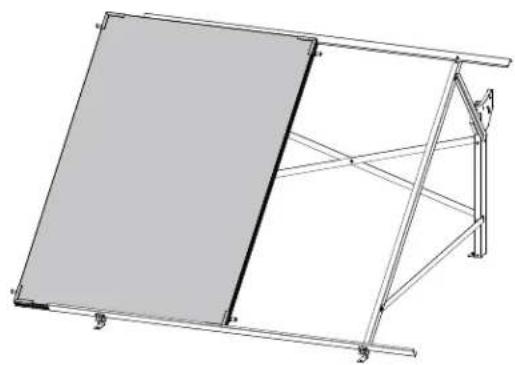

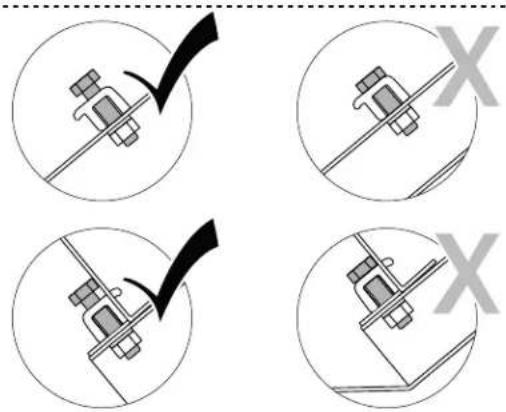

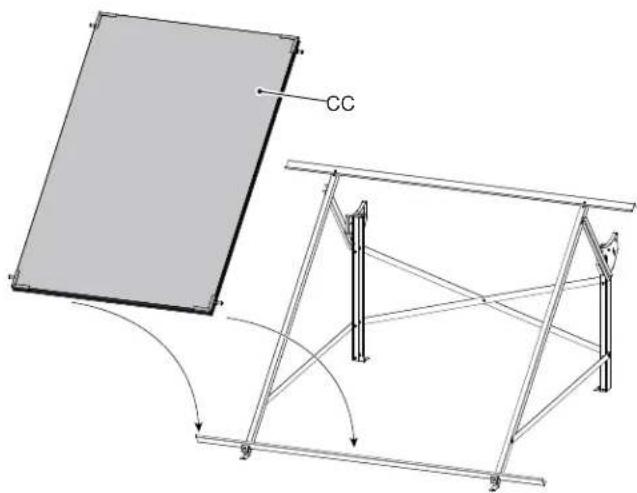

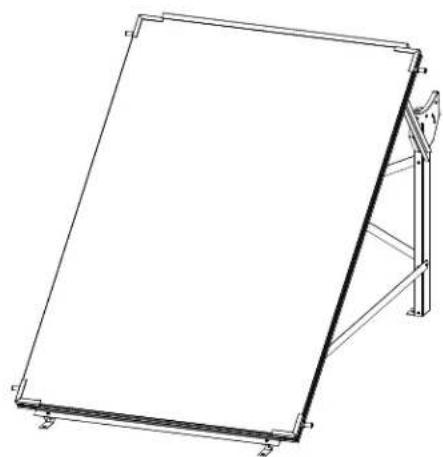

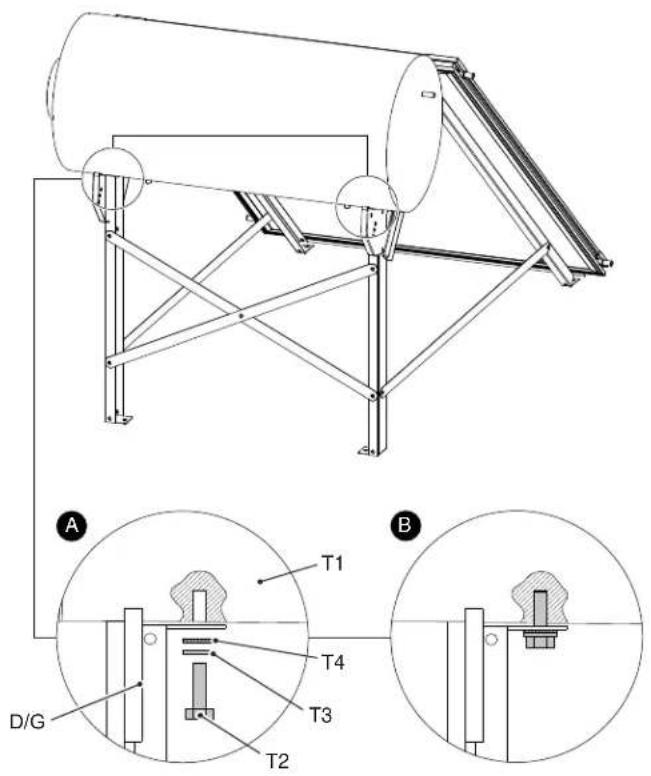

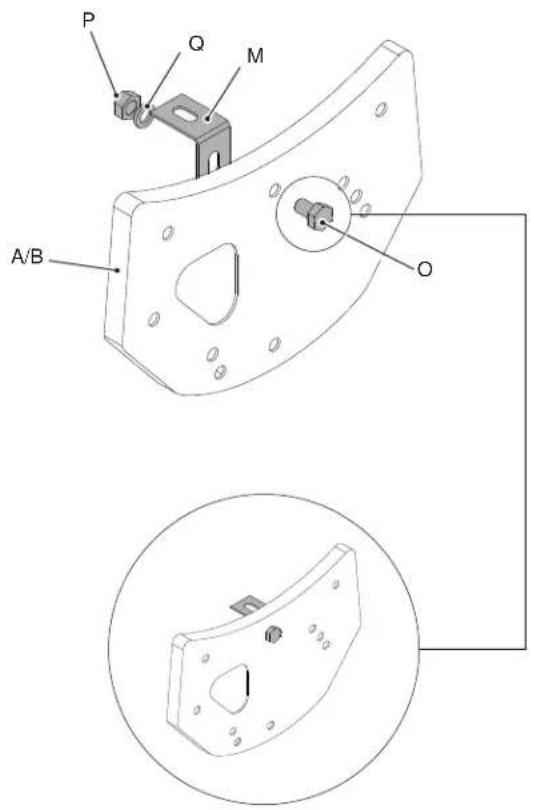

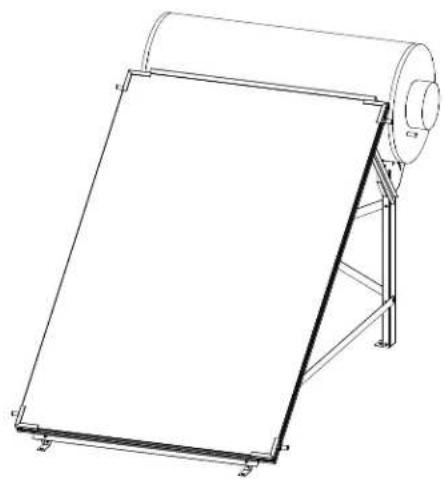

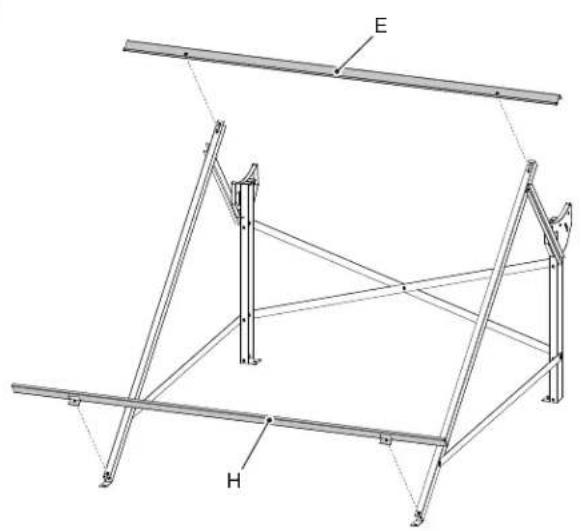

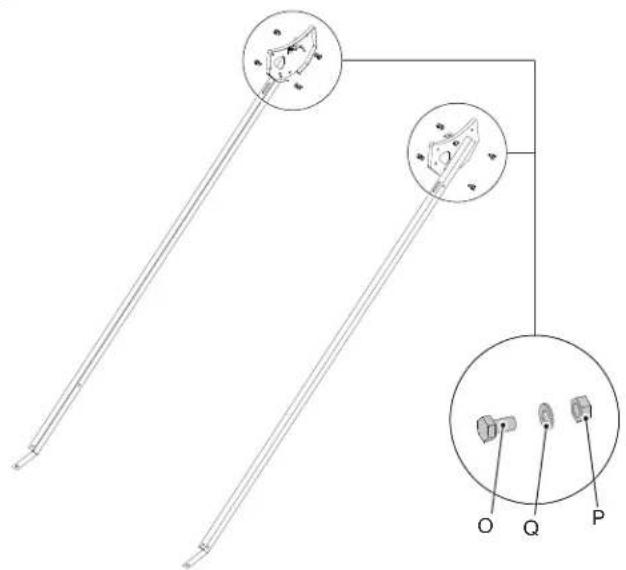

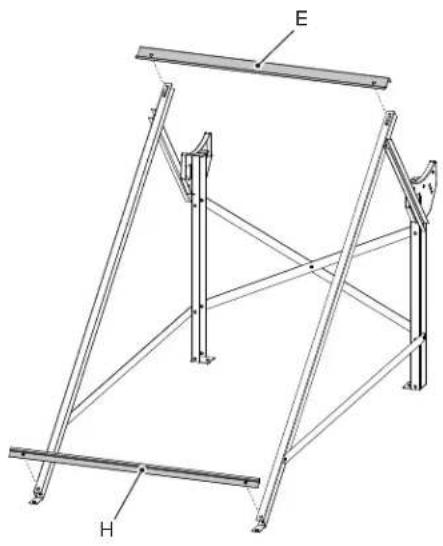

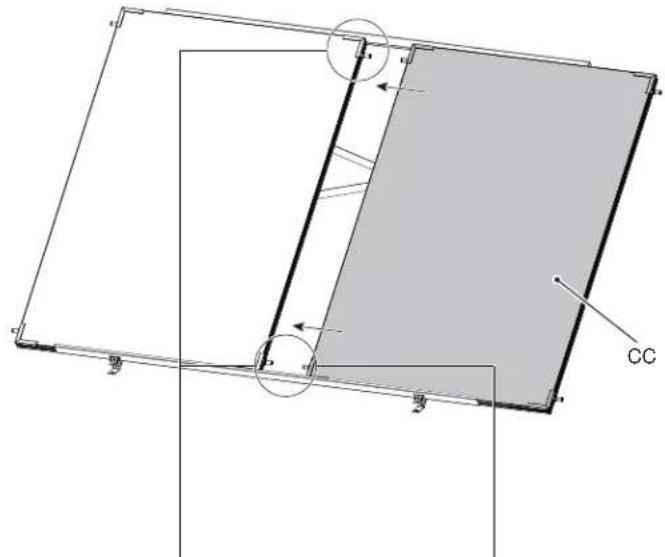

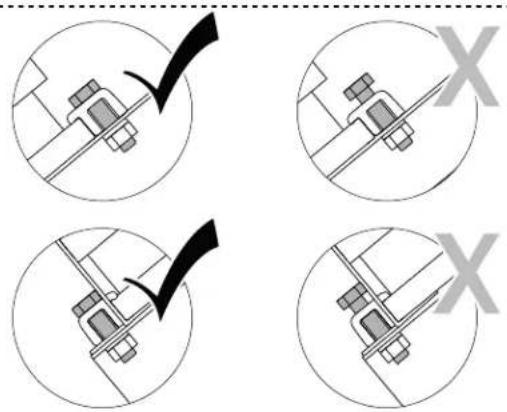

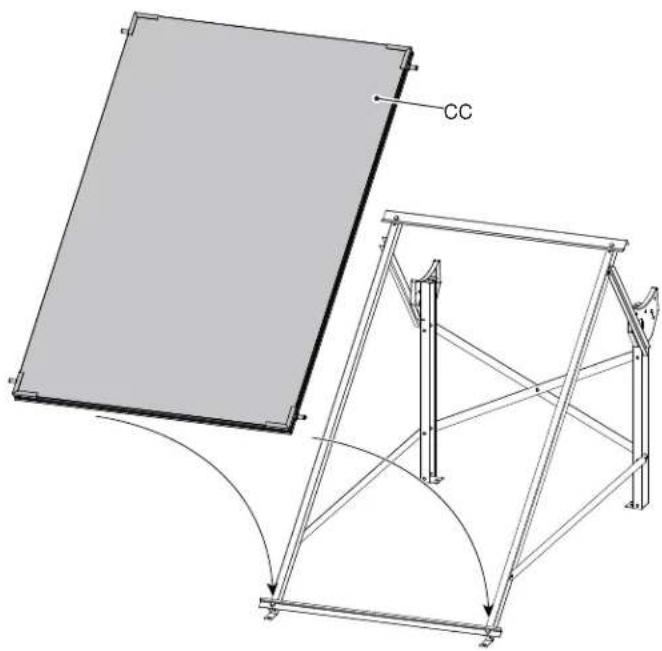

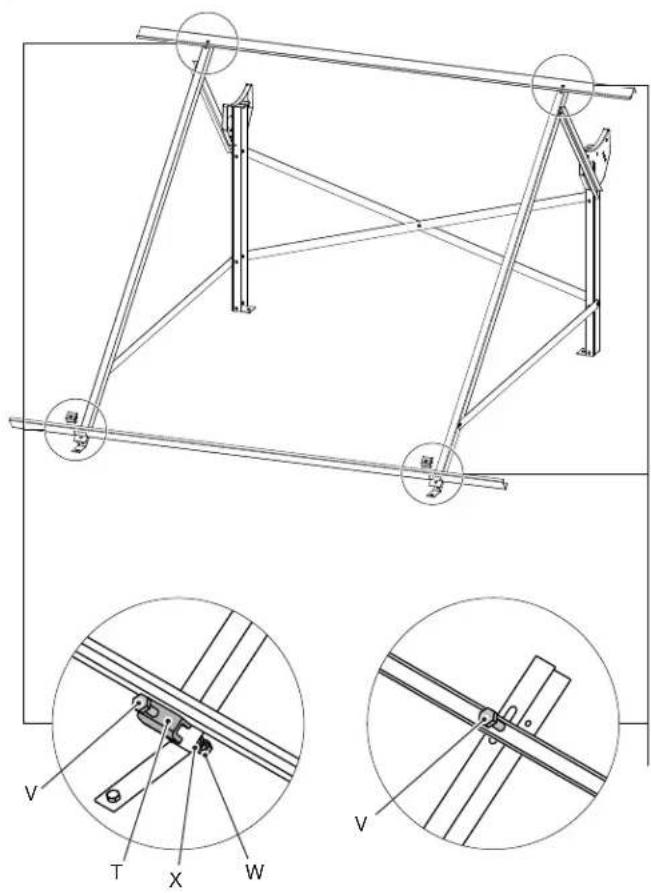

Montaje cubierta plana Montagem cobertura plana Flat roof assembly Montage toiture plate

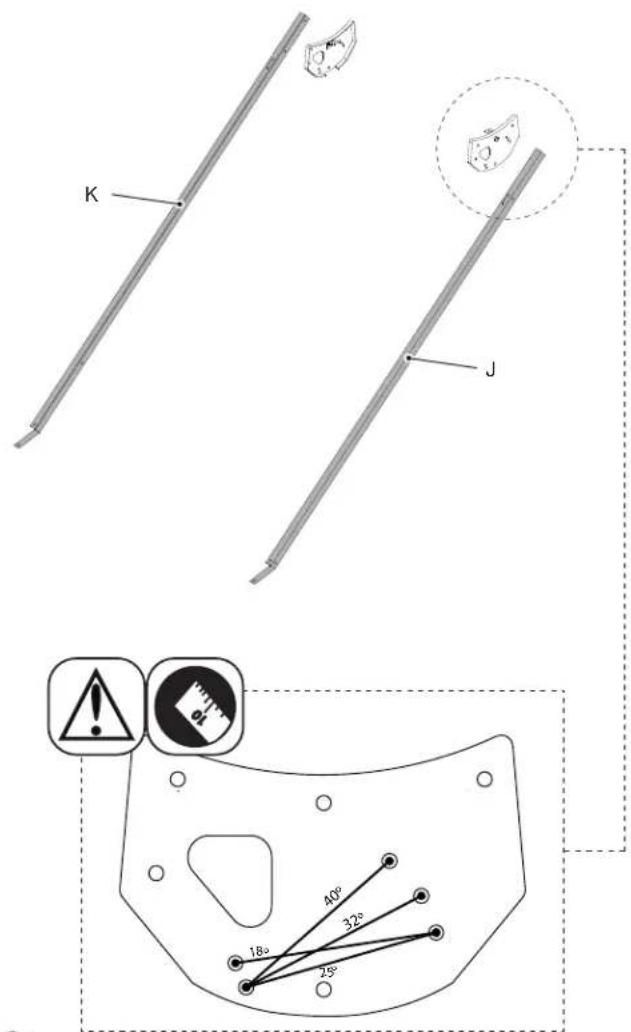

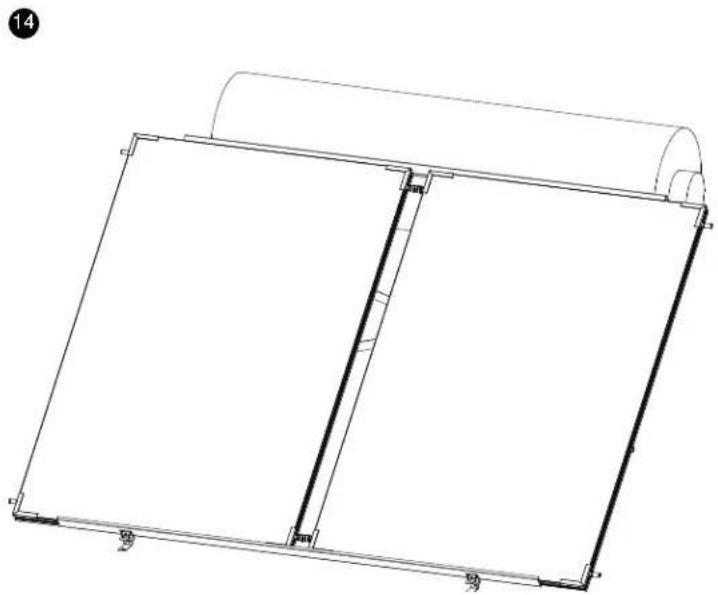

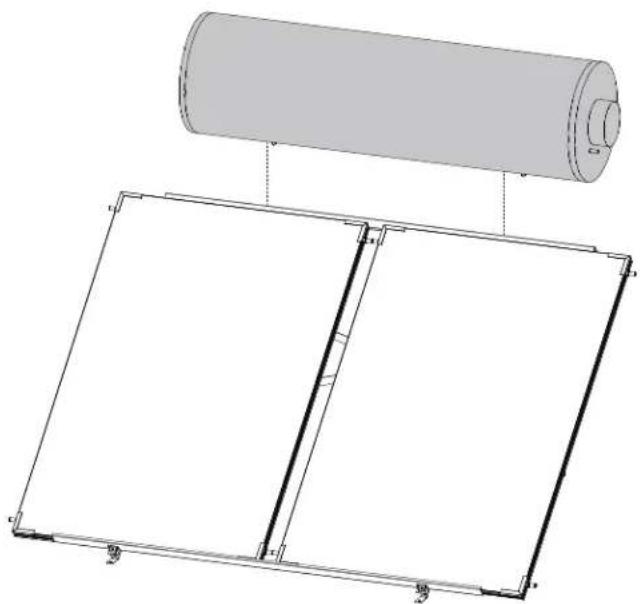

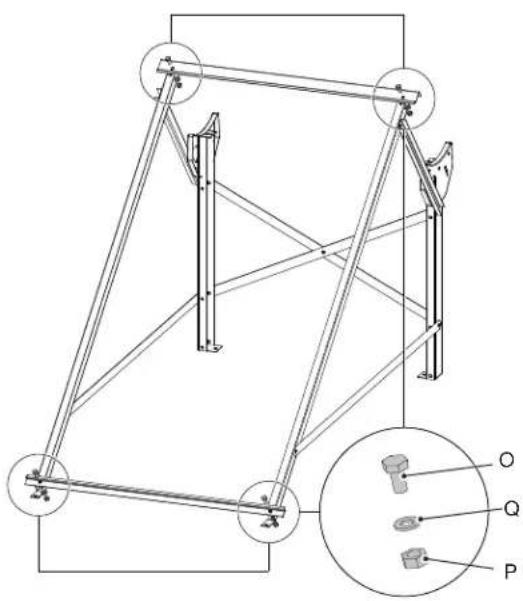

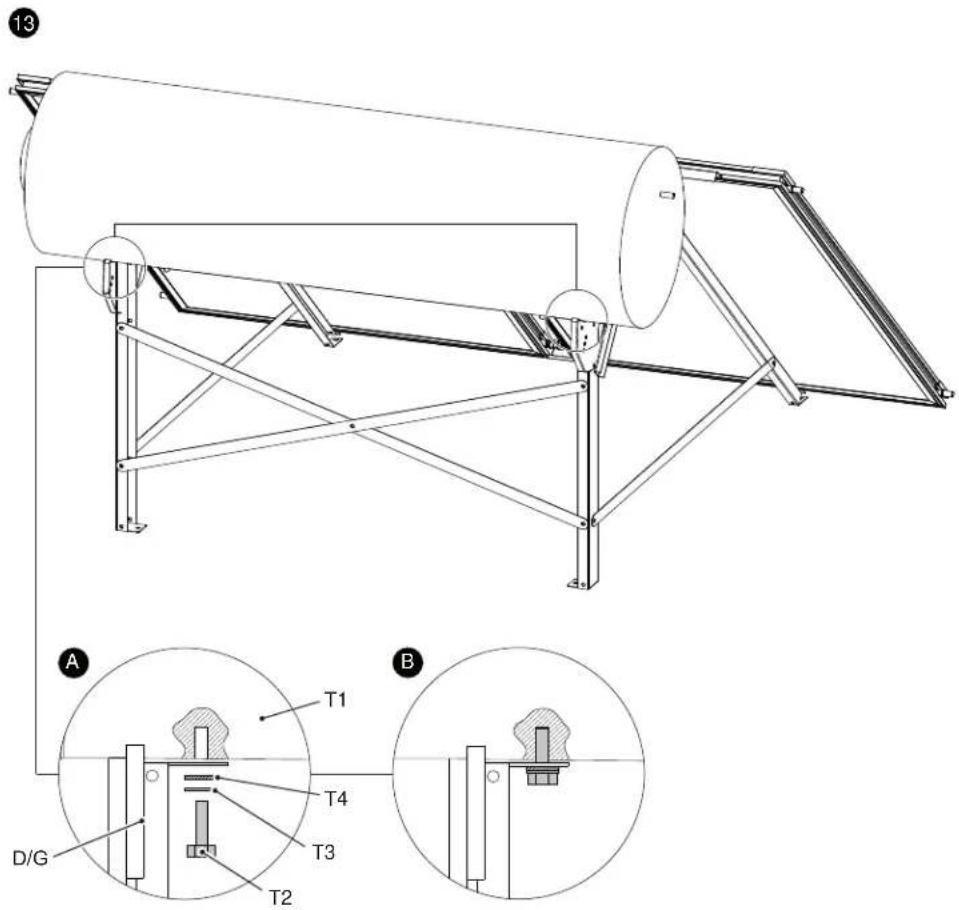

7.1 Montaje cubierta plana Montagem cobertura plana Flat roof assembly Montage toiture plate

6

8

7
9

A

ES Presentar lijacion sin aprear tornillos
PT Colocar a fixacao sem apertar os parafusos
EN Assemble bracket without tightening screws
FR Présenter fixation sans serer les vis

A

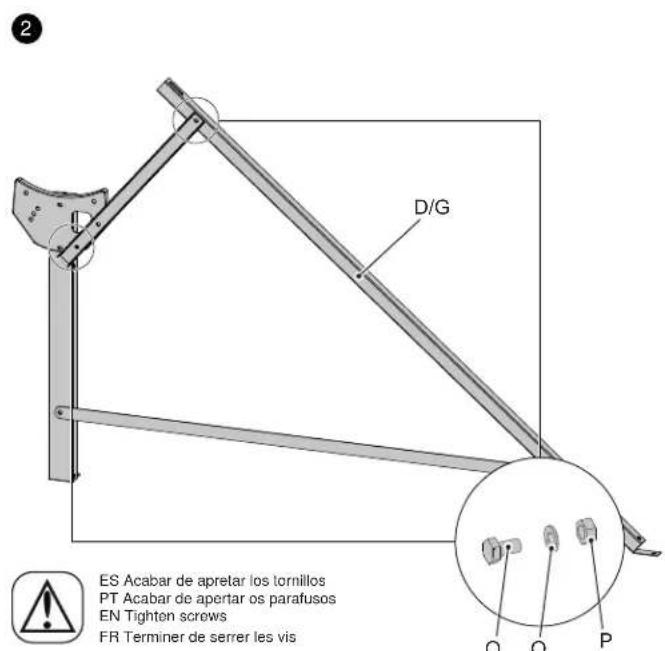

ES Acabar de apretar los tornillos
PT Acabar de aperture os parafusos
EN Tighten screws
FR Terminer de serrer les vis

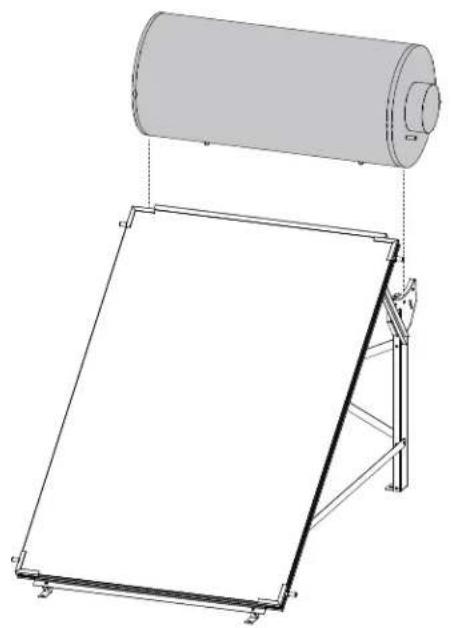

10

11

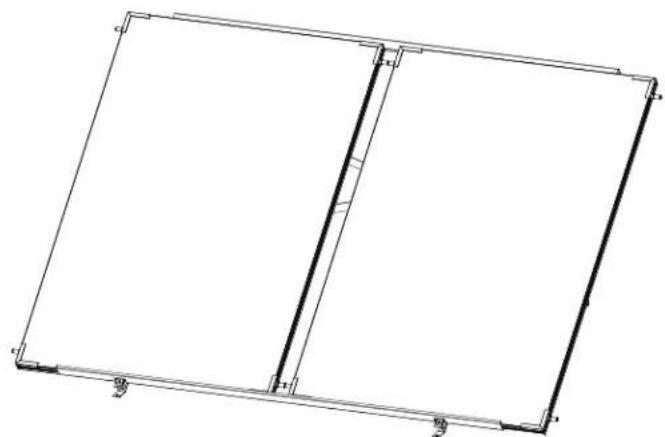

7.1 Montaje cubierta plana Montagem cobertura plana Flat roof assembly Montage toiture plate

6

A

ES Presentar lijacion sin apretar tornillos
PT Colocar a fixação sem apertar os parafusos
EN Assemble bracket without tightening screws
FR Présenter fixation sans serrer les vis

7

8
9

10

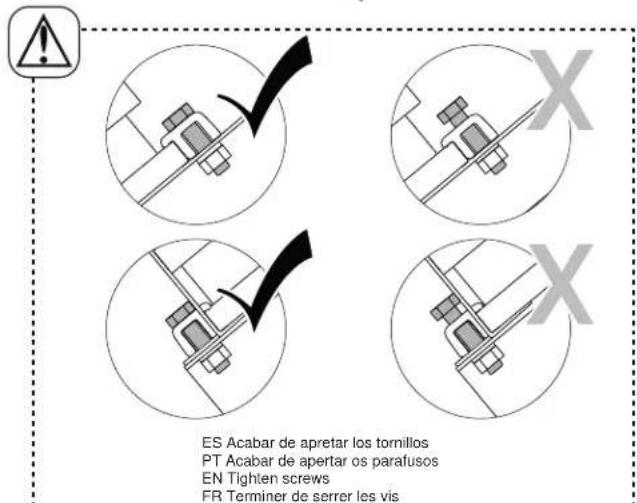

A

ES Acabar de apretar los tornillos
PT Acabar de apertureos parafusos
EN Tighten screws
FR Terminer de serrer les vis

12

11

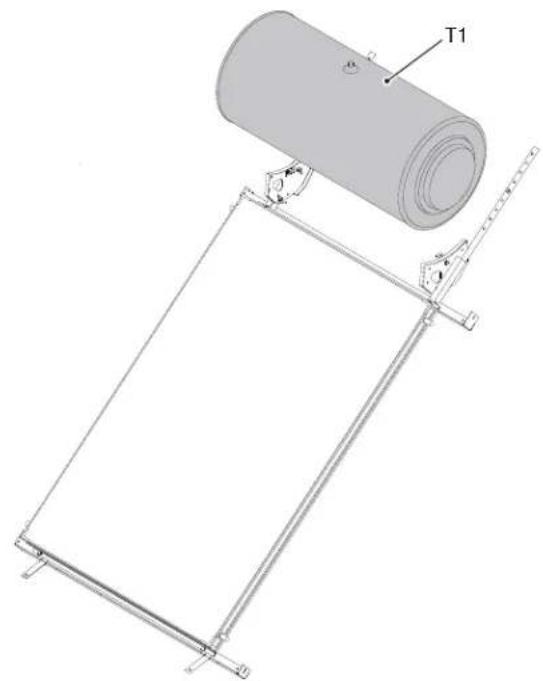

Montage toiture plate

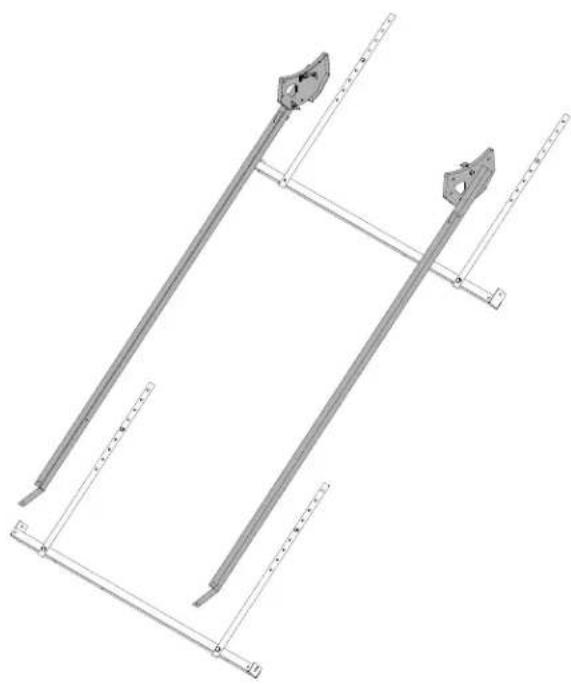

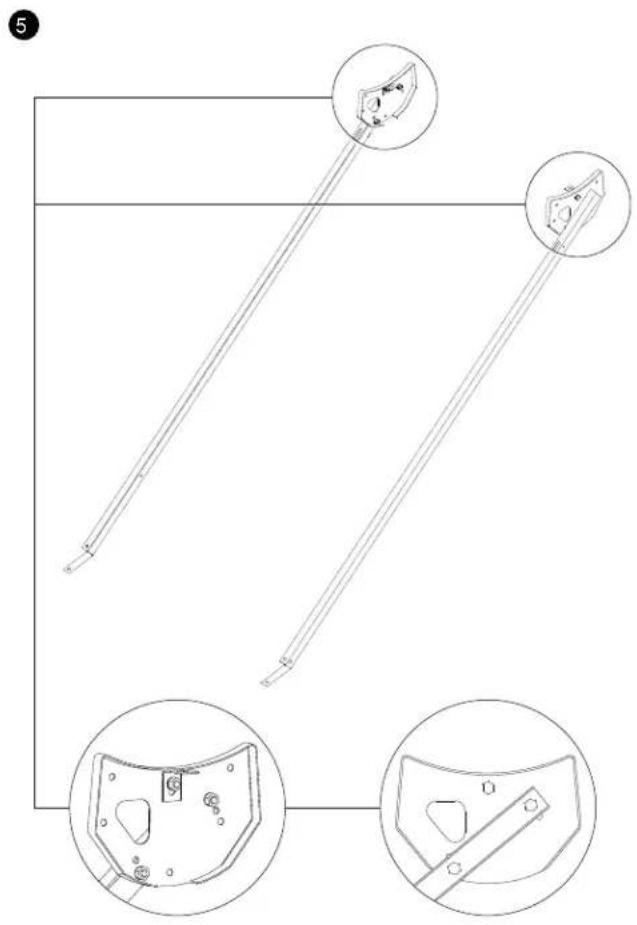

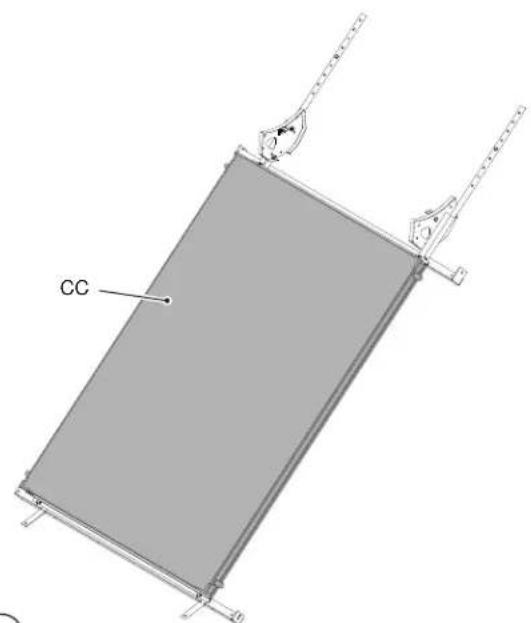

Montaje sobre tejado Montagem no telhado On roof assembly Montage sur le toiture

7.2

1

3

2

4

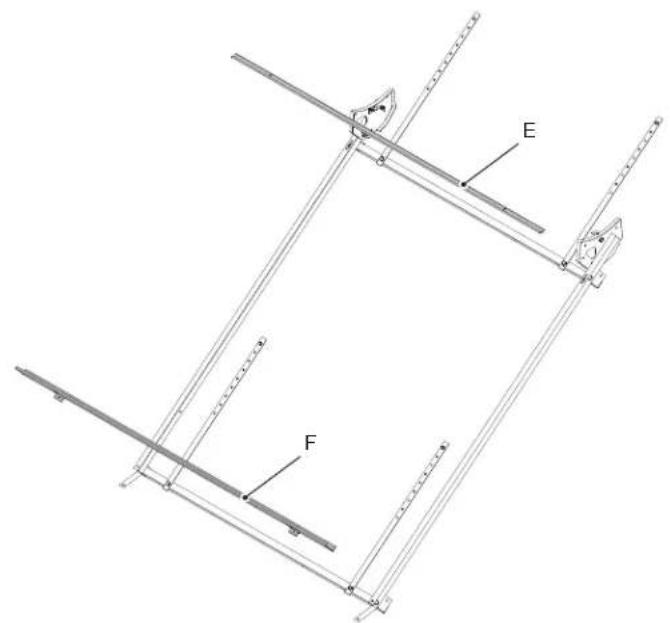

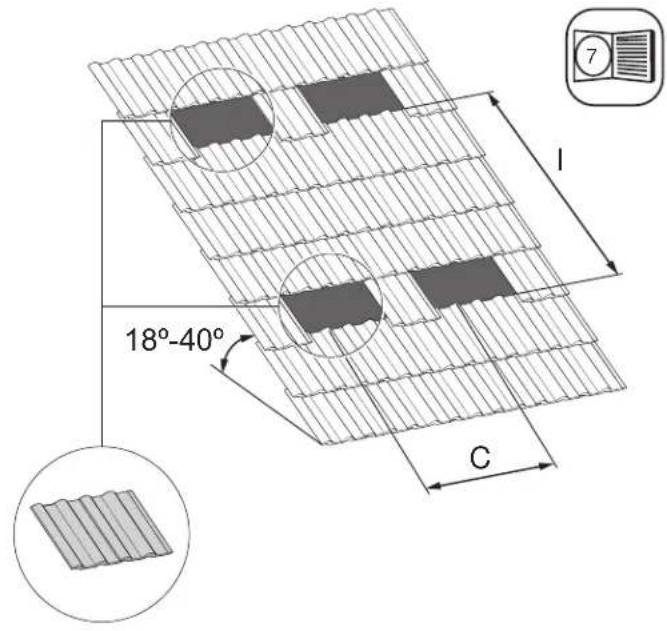

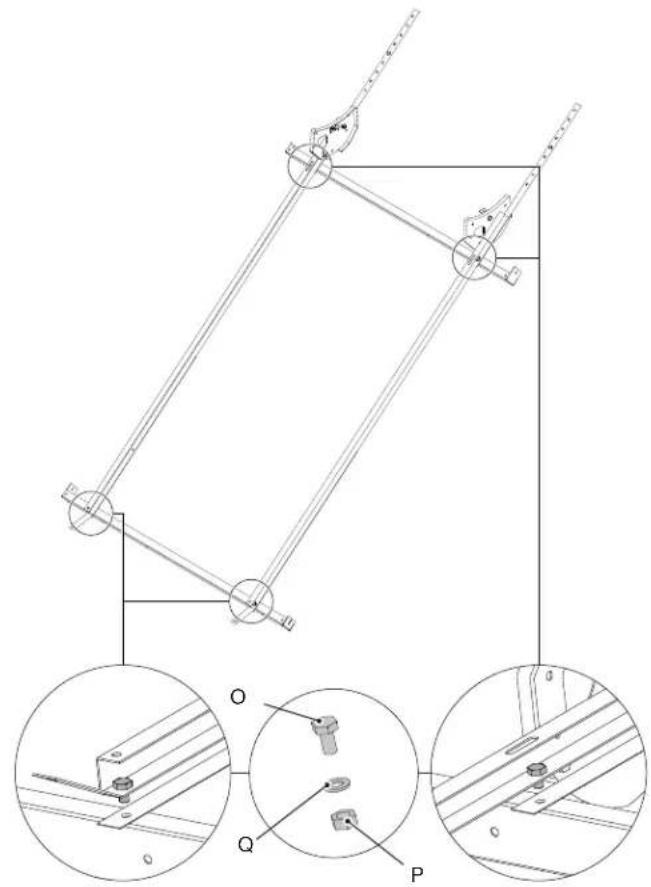

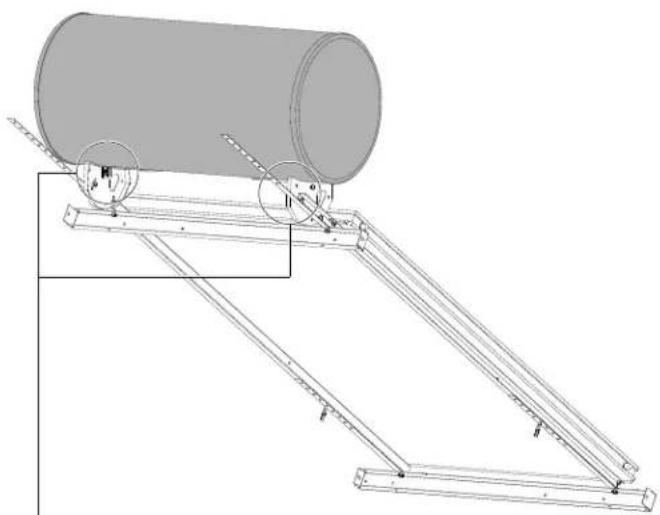

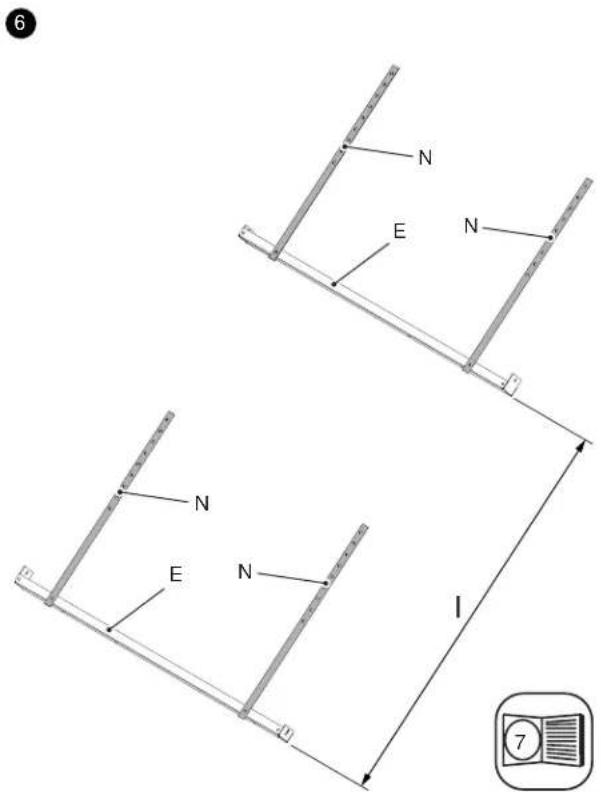

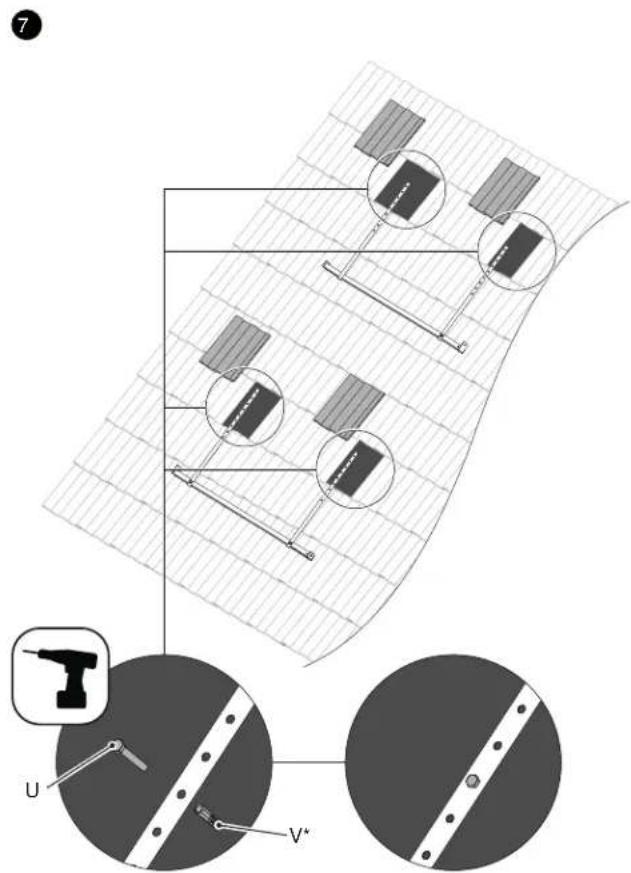

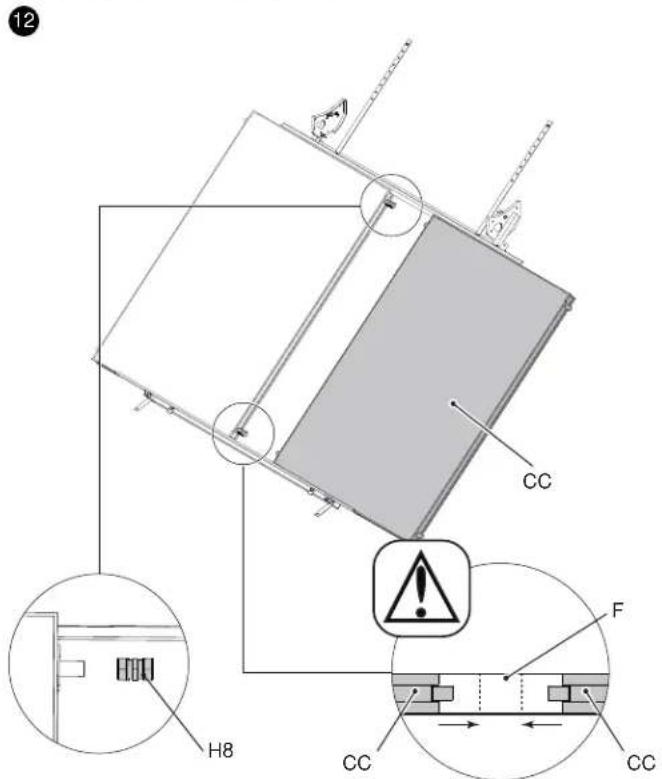

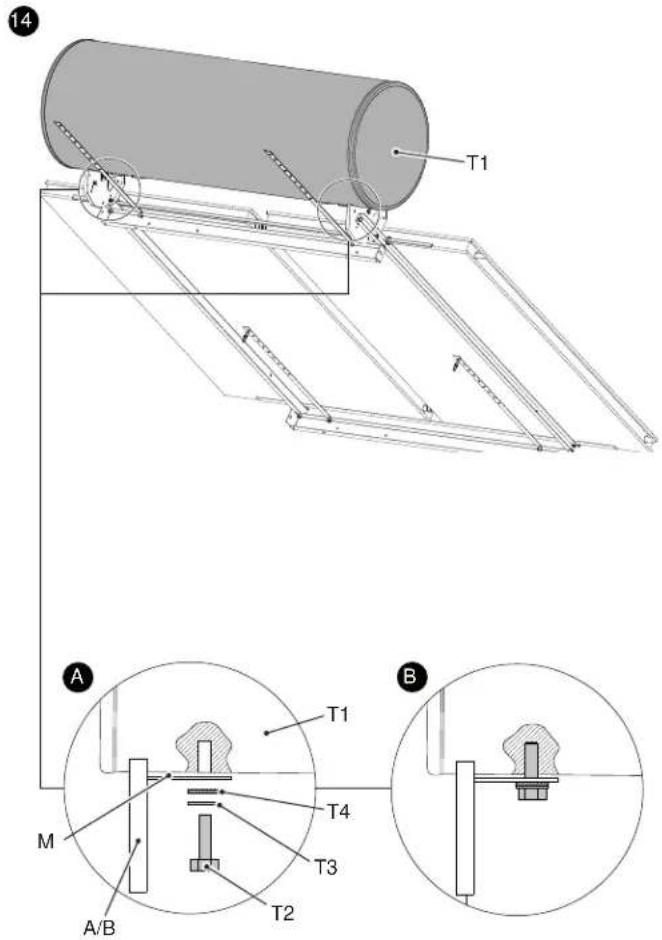

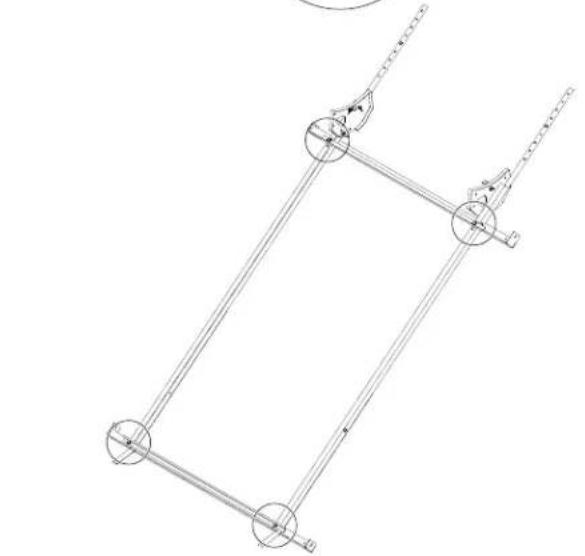

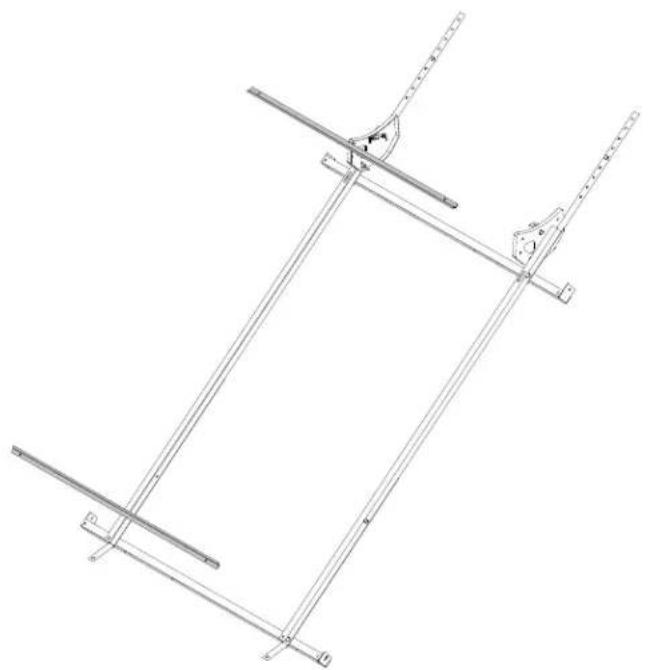

7.2 Montaje sobre tejado Montagem no telhado On roof assembly Montage sur le toiture

ES Usar en tejado de hormigón
PT*Usar em telhado de betao
EN *Use on concrete roof
FR *Utiliser sur toit en beton

8

9

10

A

ES Presentar filacion sin aprear tornillos
PT Colocar a fixaçao sem apertar os parafusos
EN Assemble bracket without tightening screws EP Referring to Section 10.2

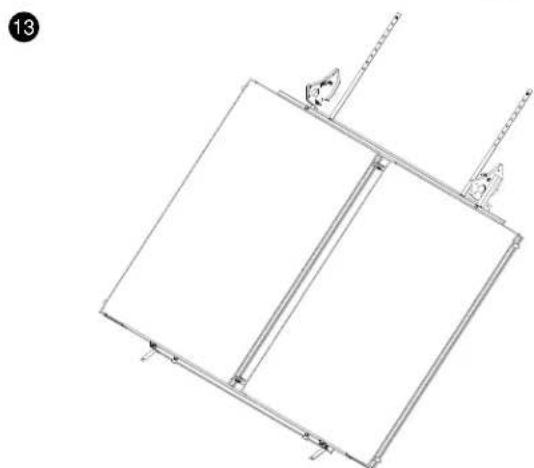

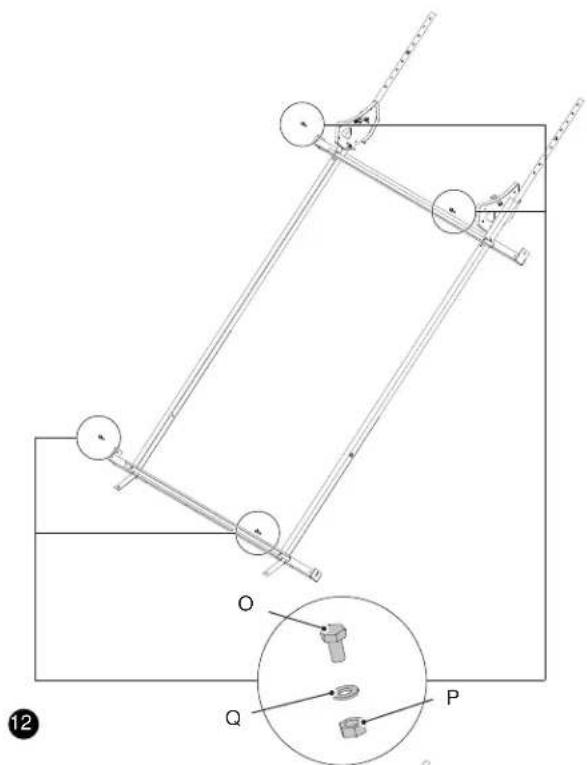

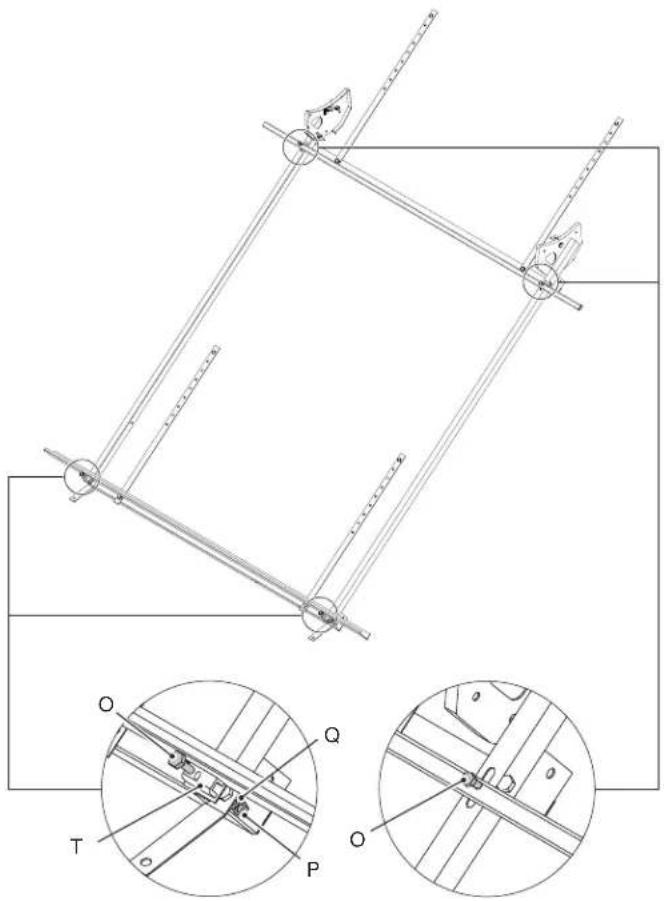

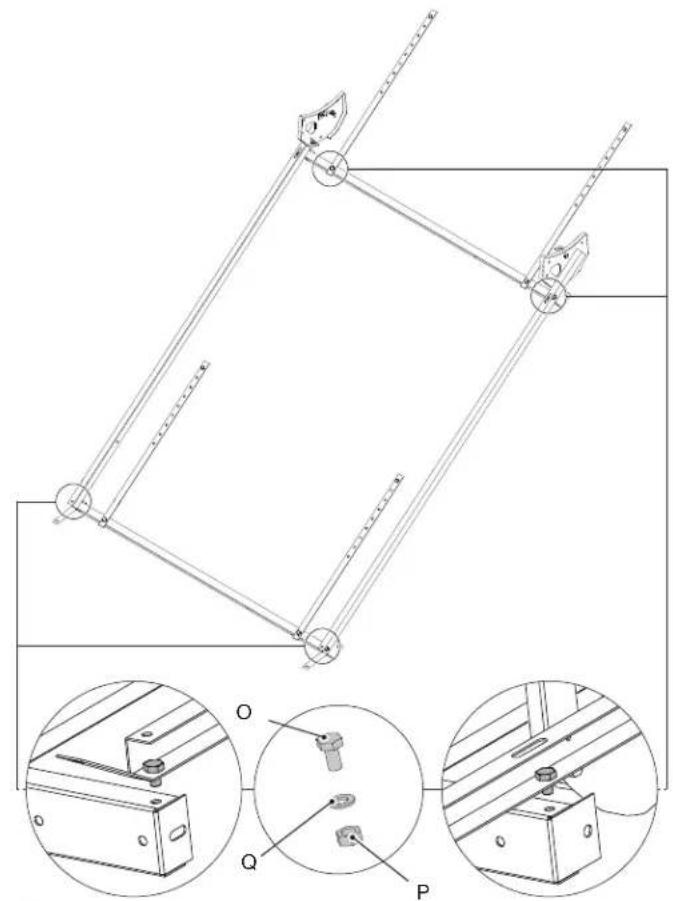

7.2 Montaje sobre tejado Montagem no telhado On roof assembly Montage sur le toiture

13

15

A

ES Acabar de aprear los tornillos
PT Acabar de apertureos paraludos
EN Tighten screws
FR Terminer de serrer les vis

14

9

10

A

ES Presentar fiación sin apretar tornillos
PT Colocar a fixação sem aperture os parafusos
EN Assemble bracket without tightening screws
FR Présenter fixation sans serrer les vis

7.2 Montaje sobre tejado Montagem no telhado On roof assembly Montage sur le toiture

ES Casquillo dielectrica. Garantizar estanqueidad con sellador Iliquido o teflon.
PT Casquillo dieletrico. Garantir a estanquidade com a aplicacao de solante liquo ou teflon.
EN Dielectric cap. Ensure watertight with sealant liquid or teflon.
FR Raccord diélectrique, Garantir létancheté à l'aide de scellant liquide ou ruban de télion.

En premier lieu, il faut remplir le circuit primaire.

1. Enlever la soupape de sécurité
2. Effectuer ensuite le remplissage du circuit primaire par le trou dans le connecteur en T.

Assurez-vous qu'il n'y a pas d'air dans le circuit.

3. Monter la soupape de sécurité.

	STS150 2.0LP	STS200 2.0LP	STS200 2.5LP	STS200 2.5 LPMED	STS300 2.0LP	STS300 2.5LP
Capacité totale du circuit primaire (lt.)	2.60 2.60	3.10 3.60	4.60 5.60

FLUIDE CALOPORTEUR

Volume de liquide solaire (%)	25 30	35 40	45
Volume de liquide solaire (°C)	-10 -	3 -17	21 -26

Ne dépasser enaucun cas 50% de melange d'eau et glycol.

Le circuit primaire de l'installation contient du glycol pour éviter qu'il gèle. En tenir compte et ne pas replir le système uniquement avec de l'eau sinon le système peut geler. Mélanger la combinaison d'eau et glycol avant de l'introduire dans le circuit.
Pour le remplissage de l'installation solaire, utiliser le Liquide solaire BAXI avec la concentration ajustée pour la température extérieure minimale prévisible à son emplacement.

10.0 Instalación y mantenimiento Instaladora e manutenção Installation and maintenance Installation et maintenance

ES

• Maintenir une distance minimale de séparation avec les murs de façon que ces derniers ne fassent pas d'ombre aux collecteurs solaires et permetten d'effectuer la maintenance (0,5 m minimum recommendé).

Les lignes de purgege doivent être recondultes vers les bouches d'évacuation.

• Si, en plus du cuivre, d'autres matériaux tels que I'acier, I'acier inoxydable, etc. sont utilisés, il faudra éviter le contact entre ceux-ci pour empêcher les couples galvaniques.
• En particulier, dans les installations en circuit fermé, où le liquide solaire est un mélange d'eau et glycols, il faudra éviter l'utilisation du fer galvanise, ainsi que l'aluminium et ses alliages.
• Placer des manchons diélectriques entre les tuyaux d'entrée et la sortie de l'eau sanitaire et les connexions dans le réservoir.
• Les tuyauteries doivent être isolées selon les indications de la réglementation actuelle. Les tuyauteries de connexion à l'appareil thermosiphon sont déjà isolées et protégées contre les interpérières.
• L'isoaction doit être réalisée sur tout système de purgese installé sur le circuit hydraulique.
• Faire particulièrement attention au passage des tuyautres depuis l'intérieur du bâtiment vers l'extérieur pour éviter de futures humidités.
• Il est recommandé de protégier le/les collecteurs de l'eventuelle action des rayons solaires après avoir retiré l'emballage, tant que l-installation n'aura pas été remplie.
• En cas d'absence de demande, ou si l'on prévoit de longues périodes sans extraction d'ACS, protéger le système avec des couvertures thermiques ou vider le système.
  Le robinet d'eau froide doit toujours rester ouvert.
• Éviter le démarrage du système avec des températures négatives.
  Utilisez un harnais de sécurité lors de travaux en hauteur.
• La structure du toit doit être contrôle et reconnaue comme appropriée avant le début des travaux.
• Consultez un ingénieur en charpente si vous n'êtes pas sur de l'installation du capteur solaire.
• Les charges dues à la neige peuvent dépasser Les capacités de la structure de la propriété.
• Les charges dues au vent peuvent engendrer des forces excessives au niveau de la structure et provoquer des dégats.
• L'installateur est responsable de l'adéquation du site et de sa sous-structure.
• Le capteur solaire doit être installé correctement afin d'éviter tout dommage du à la chute de débris ou à des actes de vandalismime.
• Tous les travaux de tuyauterie de l'installation doivent etre reliés à la terre.
• Le couvercle du réservoir doit être connecté au capteur solaire au moyen d'un cable conducteur en cuivre d'une section minimale de 16mm^2

INSTALLATION ET REMPLISSAGE

• Brancher le système de protection paratonnerre.
• Il est obligatoire de monter un mitigeur à la sortie de l'eau chaude pour éviter que l'utilisateur ne se brûle, étant donné que l'accumulateur peut atteindre des températures supérieures à 60^ C. Le mitigeur doit être conforme aux normes EN 15092 et EN 1490.

Si la pression d'entrée à l'habitation dépasse les 400kPa (4 bars), installer un réducteur de pression afin de protéger tout le système.

• Prendre les mesures de précautions suivantes sur l'installation de la vanne de sécurité:
• Le circuit secondaire sera connecté au réseau par l'entrée d'eau froide (vannes de sécurité H6).
• N'installer aucune vanne de coupure entre la vanne de sécurité et l'accumulateur.
• Installer la vanne verticalément, pour évider les accumulations de poussière ou autres impuretés à l'entrée de purge.
• La vanne de sécurité doit être conduite à l'écoulement en evitant les sections horizontales ou l'eau pourrait s'accumuler, et eventuellement geler. Éviter dans la mesure du possible que la conduite passée par l'extérieur pour éviter le gel.
• La conduite doit être disposée de façon que la vapeur ou le moyen de transfert de chaleurSORTANT par LA VANDE DE SECURÉ N'ENTRAINEaucun danger pour les personnes,le matériel ou l'environnement.
• Installer la vanne de sécurité calibrée à 800 kPa (8 bars) fournie, sur le tuyau d'entrée d'eau froide entre l'installation (circuit secondaire). Ne jamais installer de vanne de coupure entre l'accumulateur et la vanne de sécurité.
• Avant demettre le systeme en service,verifie que toutes les vannes fonctionnent correctement et que le systeme est completement rempli d'eau et de liquide antigel conformément aux instructions du fabricant.

CHECK LIST POUR L'INSTALLATEUR

Une fois l'equipement installé il faudra vérifier que :

1. Les tuyauteries isolées du système primaire sont toujours montées en sens ascendant. De petites sections peuvent être montées horizontally mais jamais en sens descendant. Ceci permet aux bulles d'air de monter jusqu'à l'accumulateur, empêchant qu'elles n'obstruient la recirculation.
2. Verifier que les vis et les écrous du support sont bien serrés.
3. Vérifier qu'il n'y a pas de fuite d'eau dans le circuit primaire.
4. Avant demettre le systeme en marche,verifier que toutes les vannes travaillent correctement et que le systeme est rempli d'eau et/ou fluide antigel.
5. Vérifier que le système primaire fonctionne correctement. On peut le vérifier en touchant avec la main le tuyau aller (partie supérieure du collecteur) et return à l'accumulateur (partie inférieure du collecteur), le tuyau aller doit être chaud et la température de return doit être sensiblement inférieure.
6. Dans une installation d'eau potable sans circulation d'eau chaude, l'eau doit pouvoir atteindre une température d'au moins 55^ à tout moment lors d'une'utilisation normale. Les systèmes d'eau chaude doivent permettre d'élever la temperature à 70^ en tout point du système pour effectuer la désinfection. Le système solaire doit être équipé d'un dispositif qui désinfecte le réservoir de stockage chaque semaine ou la sortie de l'eau potable, ou qui empêche la prolélération de légionelles dans le réservoir de stockage ou l'échangeur de chaleur d'une autre manière.

TRAVAUX DE MAINTENANCE

1. La maintenance du système doit être réalisée par un technicien spécialisé.
2. Capteurs's:

Vérifier au moins une fois par an, qu'il n'y a pas de trop de poussière sur les collecteurs. On peut les nettoyer à l'eau, mais le collecteur doit être froid pour éviter que le verre ne se casse.

1. Reservoir accumulator:

2. Verifier une fois par an l'etat de l'anode de magnésium et la replacer si nécessaire.
   Nettoyer le réservoir accumulateur en vérifiant I'etat de I'anode.

3. Structure:

4. Verifier tous les ans l'etat du support (dégradation et corrosion).

5. Serrer les vis.

6. Installation:

Vérifier tous les ans qu'il n'y a pas de fuite de liquide. Remplir le système avec du glycol et de l'eau pour éviter qu'elle gèle.
- Verifier une fois par an le fonctionnement des vannes de sécurité, les changers si nécessaire.
S'assurer que le pH du fluide du circuit primaire n'est pas inférieur à 7.
Vérifier qu'il n'y a pas de fuite.
- Vérifier une fois par an que la qualité de l'eau est conforme aux conditions de l'indice de Langelier.

AVERTISSEMENTS POUR L'UTILISATEUR

-党的建设的实施，包括在设计、建造和运营中。
- La température de l'eau chaude dépend de la radiation solaire de la journée, de la sazon de l'année, de la température ambiente, de la température froide d'entrée, de l'heure à laquelle s'utilise l'eau chaude et de la quantité d'eau utilisée.
- Si vous avez besoin d'eau chaude le matin, évitez de faire une consommation excessive la veille au sole.
- Pour éviter les problèmes de gel du système les nuits très froides, il est recommendé de laisser un robinet d'eau chaude un peu ouvert (goutte à goutte).
- En cas de panne, appeler l'installateur ou le service technique officiel.

DÉMANTÉLEMENT DE L'APPAREIL

1. Vider le liquide solaire (eau+glycol) du circuit primaire en desserrant l'écrou qui unit le tuyau aux collecteurs par la partie inférieure.
2. Fermer le robinet d'entree d'eau et vider le circuit de I'ECS.
3. Pour démantieter l'appareil, veiller à ce que le liquide interieur ne soit pas à haute température pour éviter les brûlures. Le liquide interieur est un mélange de glycol et d'eau, éviter de le jeter dans leségouts, le recycler convenablement.

4. Demonter les tuyauteries.

5. Demonter le réservoir accumulator.

6. Demonter le collecteur ou les collecteurs solaires
7. Demonter le support.

RECYCLAGE:

Les composants du système thermosiphon sont majoritairement recyclables. Il est possible de réaliser un demantlement de l'appareil en séparant les différents matériaux pour le recyclage ultérieur.

ATTENTION

Caracteristiques et prestations susceptibles de modifications sans avis préalable.
Il est impossible d'ajouter une résistance de chauffage (en option) dans l'accumulateur.

L'essay de sur-temperatures a ete realise sur le syste thermosiphon. Les resultats pour le plus defavorable de tous sont:

• La radiation solaire totale sur le plan du capteur durant l'essai de protection contre la sur-temperature a ete de 72,7 MJ/m ^2 , atteing n une temperature maxima le de sortie dans I accumulatour solaire de 91,0°C.
• Lorsque le système travaillée plusieurs jours sans extraction d'eau jusqu'à une radiation solaire accumulée sur le plan du capteur supérieure à 72,7 M.J.m. ceci peut entrainer des sur-temperatures dans le système. Avant que ceci se produit, extraire de l'eau de l'accumulateur solaire jusqu'à un volume d'environ 3 fois son contenu.

BAXI STS 150 2.0 LP

• Rang de charges recommendé par le système (en L/jour) à la température spécifiée: 140 L/jour à 45^ .
• Rendement thermique et fraction solaire du système pour le rang de charges recommendé. Données de rendement thermique à long terme et fraction solaire déterminées à partir de l'essayir pour les volumes de charge de 140 L/jour pour les villes et les conditions de réference de la norme EN12976:

Indicateurs de rendement du système uniquement solaire ou de préchauffage solaire sur la base annuelle d'un volume de demande de: 140 L'jour
Ville (latitude)	Qd [MJ]	QL [MJ]	fsol [%]	Qpar [MJ]
Stockholm (59,6°N) 7814 2894	37,0 ---
Würzburg (49,5°N)	7494 30	96 41,3 ---
Davos (46,8°N)	8479 42	54 50,2 ---
Athens (38,0°N) 5823 4053 69	6 ---

BAXI STS 200 2.0 LP

• Rang de charges recommandé par le système (en Ljour) à la température spécifiée: 170 Ljour à 45^ .
• Rendement thermique et fraction solaire du système pour le rang de charges recommendé. Données de rendement thermique à long terme et fraction solaire déterminées à partir de l'essay pour les volumes de charge de 170 L/jour pour les villes et les conditions de réference de la norme EN12976:

Indicateurs de rendement du système uniquement solaire ou de préchauffage solaire sur la base annuelle d'un volume de demande de: 170 L/jour
Ville (latitude)	Qd [MJ]	QL [MJ]	fsol [%]	Qpar [MJ]
Stockholm (59,6°N) 9489 3132	33,0 ---
Würzburg (49,5°N)	9099 336	34 37,0 ---
Davos (46,8°N) 10295 4550 44	2 ---
Athens (38,0°N) 7071 4551 64	4 ---

BAXI STS 200 2.5 LP

• Rang de charges recommandé par le système (en L/jour) à la température spécifiée: 170 L/jour à 45^ .
• Rendement thermique et fraction solaire du système pour le rang de charges recommendé. Données de rendement thermique à long terme et fraction solaire déterminées à partir de l'essay pour les volumes de charge de 170 L/jour pour les villes et les conditions de référence de la norme EN12976:

Indicateurs de rendement du système uniquement solaire ou de préchauffage solaire sur la base annuelle d'un volume de demande de: 170 Ljouer
Ville (latitude)	Qd [MJ]	QL [MJ]	fsoI [%]	Qpar [MJ]
Stockholm (59,6°N) 9489 3682	38,8 ---
Würzburg (49,5°N)	9099 39	25 43,1 ---
Davos (46,8°N) 10295 5419 52	6 ---
Athens (38,0°N) 7071 5069 71	7 ---

BAXI STS 200 2.5 LP MED

• Rang de charges recommando par le système (en L/jour) à la température spécifiée: 170 L/jour à 45^ .
• Rendement thermique et fraction solaire du système pour le rang de charges recommandé. Données de rendement thermique à long terme et fraction solaire déterminées à partir de l'essai pour les volumes de charge de 170 L/jour pour les villes et les conditions de référence de la norme EN12976:

Indicateurs de rendement du système uniquement solaire ou de préchauffage solaire sur la base annuelle d'un volume de demande de: 170 L/jour
Ville (latitude)	Qd [MJ]	QL [MJ]	fisol [%]	Qpar [MJ]
Stockholm (59,6°N) 9489 3912	41,2 ---
Würzburg (49,5°N)	9099 40	91 45,0 ---
Davos (46,8°N) 10295 5682 55	2 ---
Athens (38,0°N) 7071 5196 73	5 ---

BAXI STS 300 2.0 LP

• Rang de charges recommandé par le système (en L/jour) à la température spécifiée: 300 L/jour à 45^ .
• Rendement thermique et fraction solaire du système pour le rang de charges recommandé. Données de rendement thermique à long terme et fraction solaire déterminées à partir de l'essay pour les volumes de charge de 200 L/jour pour les villes et les conditions de référence de la norme EN12976:

Indicateurs de rendement du système uniquement solaire ou de préchauffage solaire sur la base annuelle d'un volume de demande de: 300 L/jour
Ville (latitude)	Qd [MJ]	QL [MJ]	fsol [%]	Qpar [MJ]
Stockholm (59,6°N) 16745 5541	33,1 ---
Würzburg (49,5°N) 16058 6218	38,7 ---
Davos (46,8°N) 18169 8466 46,6 ---
Athens (38,0°N) 12478 8242 66,1 ---

BAXI STS 300 2.5 LP

• Rang de charges recommandé par le système (en L/jour) à la température spécifiée: 300 L/jour à 45^ .
• Rendement thermique et fraction solaire du système pour le rang de charges recommande. Données de rendement thermique à long terme et fraction solaire déterminées à partir de l'essay pour les volumes de charge de 200 L/jour pour les villes et les conditions de référence de la norme EN12976:

Indicateurs de rendement du système uniquement solaire ou de préchauffage solaire sur la base annuelle d'un volume de demande de: 300 L/jour
Ville (latitude)	Qd [MJ]	QL [MJ]	fsol [%]	Qpar [MJ]
Stockholm (59,6°N) 16745 6712	40,1 ---
Würzburg (49,5°N) 16058 7093	44,2 ---
Davos (46,8°N) 18169 9776 53,8 ---
Athens (38,0°N) 12478 9016 72,3 ---

	BAXI STS150 2.0LP	BAXI STS200 2.0LP	BAXI STS200 2.5LP	BAXI STS200 2.5LP MED	BAXI STS300 2.0LP	BAXI STS300 2.5LP
Surface d'entrée du capteur (m2)	1,92 1,92	2,40 2,40 3	84 4,80
Rendement optique 0,724 0,724 0,730 0,730 0,724 0,730
Coefficient de perte du premier ordre (W/m2K)	3,860 3,860	50 3,915 3,9	5 3,860 3,915
Coefficient de perte du second ordre (W/m2K2)	0,017 0,017	17 0,013 0,0	3 0,017 0,013
Facteur d'angle d'incidence	0,95 0,95	0,95 0,95 0	95 0,95
Ballon d'eau chaude solaire: volume de stockage (l)	144	178	178	178	274	274
Contribution calorifique annuelle non solaire (énergie primaire)(Q_nonsol) Profil M (kWh)	675 666	582 545 411	335
Contribution calorifique annuelle non solaire (énergie primaire)(Q_nonsol) Profil L (kWh)	1759 174	9 1579 1520	1182 1001
Contribution calorifique annuelle non solaire (énergie primaire)(Q_nonsol) Profil XL (kWh)	3239 324	6 3010 2939	2511 2236
Contribution calorifique annuelle non solaire (énergie primaire)(Q_nonsol) Profil XXL (kWh)	4406 441	0 4159 4088	3630 3327
Consommation électric: pompe (W)	0
Consommation électric: veille (W)	0.00
Consommation annuelle d'énergie auxiliaire (Q_aux) (kWh)	0
