| Type de produit | Machine à coudre industrielle à point noué double 301 |
| Marque | Dürkopp Adler |
| Modèle | D669 |
| Nombre d'aiguilles | 1 |
| Système d'aiguille | 134 à 35 |
| Épaisseur d'aiguille | 80 à 150 Nm |
| Longueur de point maximale | 9 mm |
| Vitesse de couture maximale | 3000 tr/min |
| Tension secteur | 230 V |
| Fréquence réseau | 50/60 Hz |

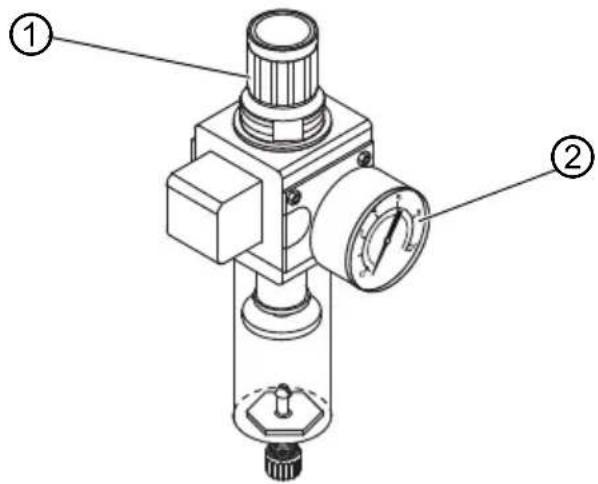

| Pression de service (air comprimé) | 6 bar |
| Dimensions (L x l x H) | 600 x 300 x 490 mm |
| Poids | 59 kg |
| Panneau de commande | Commander DELTA avec écran tactile |
| Modes de fonctionnement | Manuel, Automatique, Programmation |
| Dispositifs de sécurité | Arrêt d'urgence, interrupteur principal, capteurs de sécurité |
| Lubrification | Lubrification automatique de la tête et du boucleur |
| Nettoyage | Nettoyage régulier des capteurs et des filtres à air |
FOIRE AUX QUESTIONS - D669 Dürkopp Adler

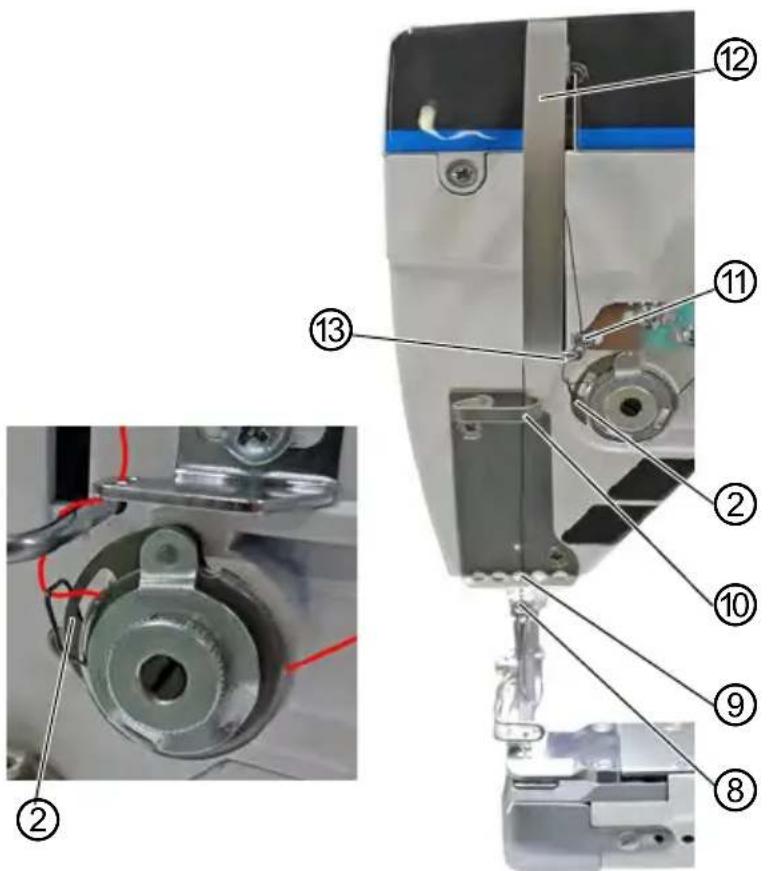

Comment enfiler le fil d'aiguille sur la D669 ?
Éteignez la machine. Suivez le chemin d'enfilage depuis le porte-fil jusqu'à l'aiguille en passant par les dispositifs de tension et les guides-fil. Utilisez le tutoriel vidéo disponible sur le panneau de commande Commander DELTA. Assurez-vous que l'extrémité du fil mesure environ 4 cm.
Comment changer l'aiguille ?

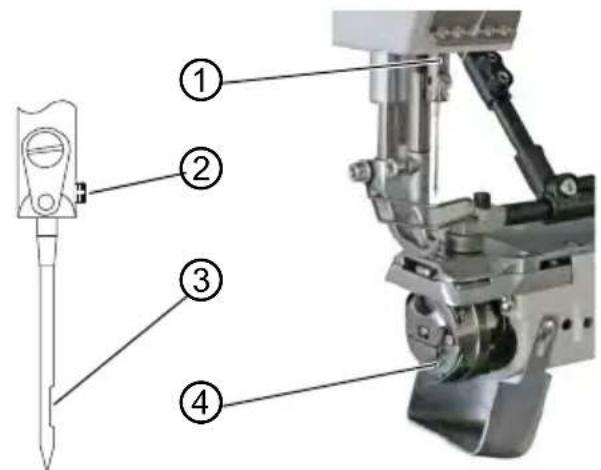

Éteignez la machine. Tournez le volant pour amener la barre à aiguille en position haute. Desserrez la vis, retirez l'ancienne aiguille et insérez la nouvelle jusqu'en butée, le chas orienté vers le boucleur. Serrez la vis. Après un changement d'épaisseur, vérifiez l'écart avec le boucleur.
Comment régler la tension du fil ?

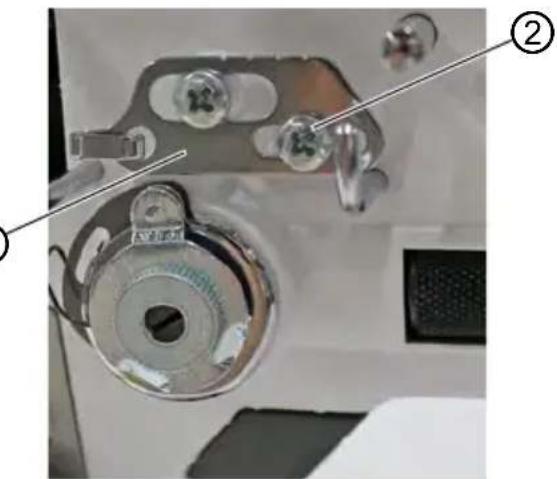

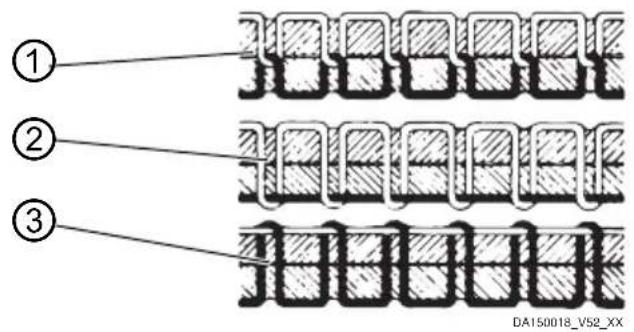

La tension du fil d'aiguille se règle uniquement via le logiciel (panneau de commande). La tension du fil de boucleur se règle mécaniquement sur le logement de canette à l'aide de la vis de réglage. Pour une couture régulière, l'entrelacement des fils doit se situer au centre du tissu.

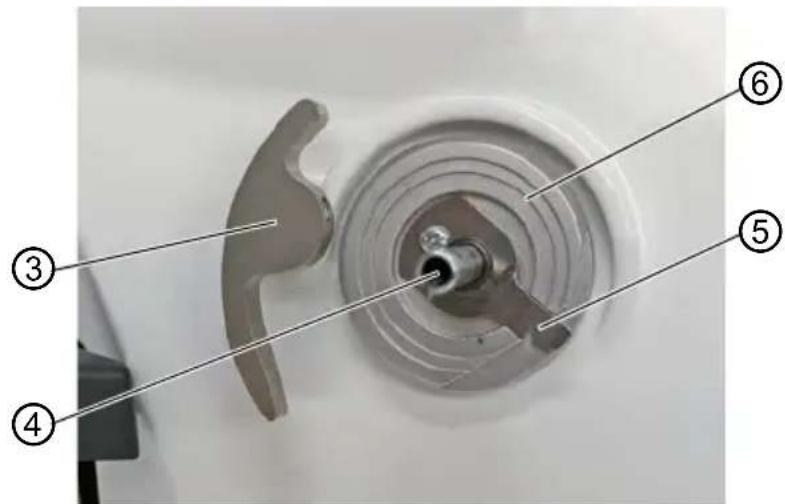

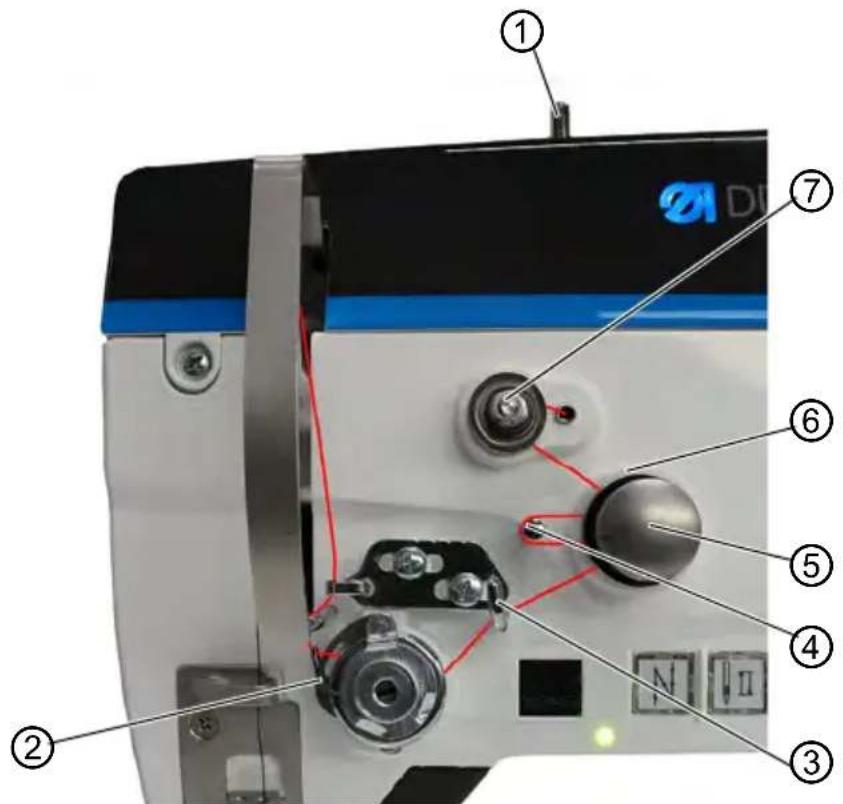

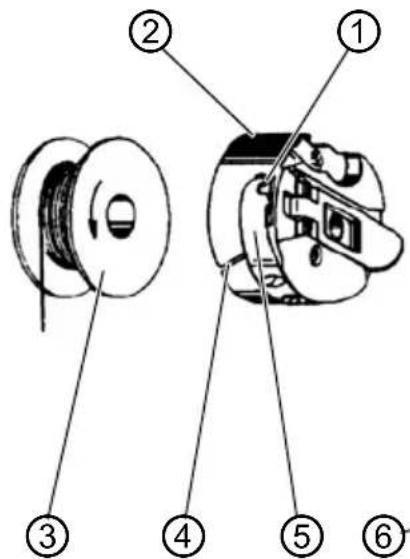

Comment bobiner le fil de boucleur ?

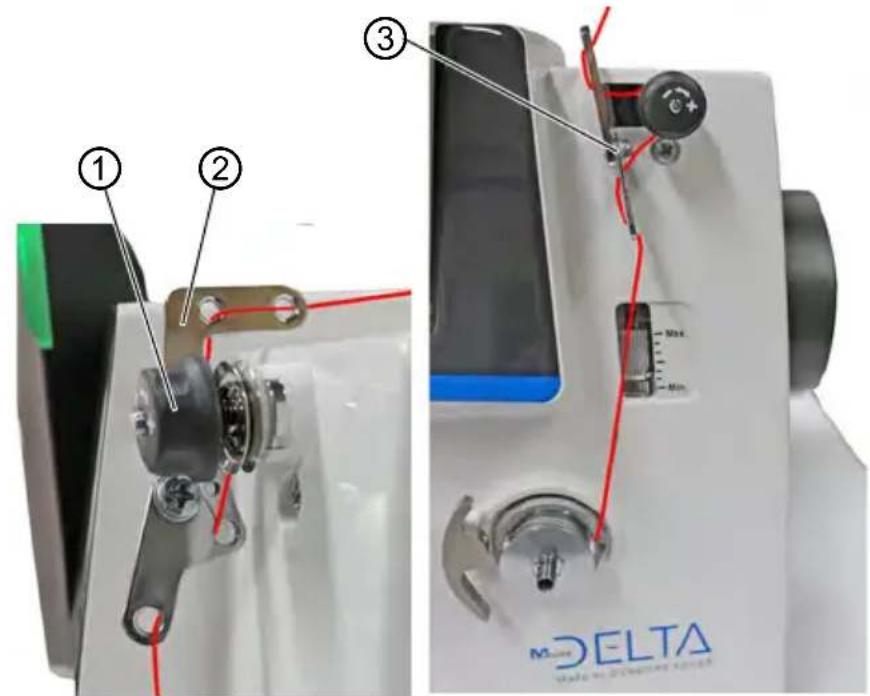

Éteignez la machine. Placez la canette sur l'axe du bobineur jusqu'à enclenchement. Enfilez le fil dans les guides et la pré-tension, puis derrière le couteau. Tirez le levier du bobineur vers le haut. Le bobinage s'arrête automatiquement quand la canette est pleine.

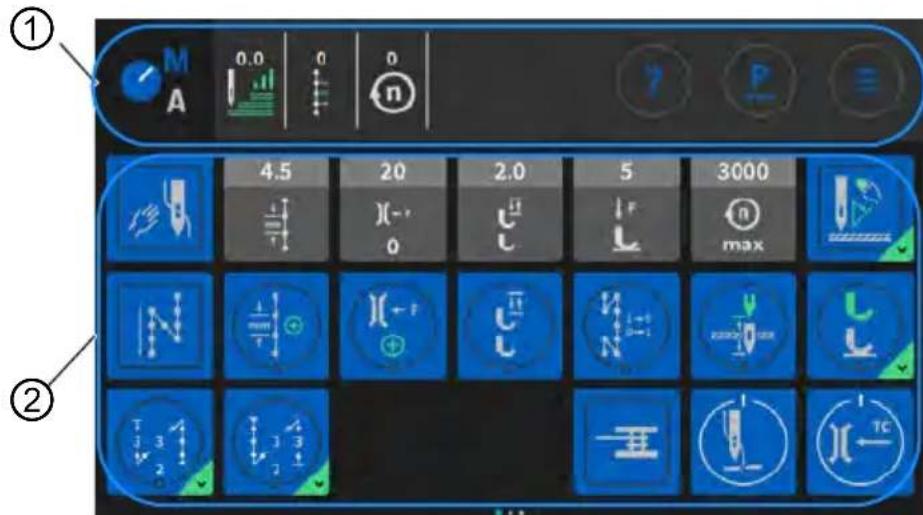

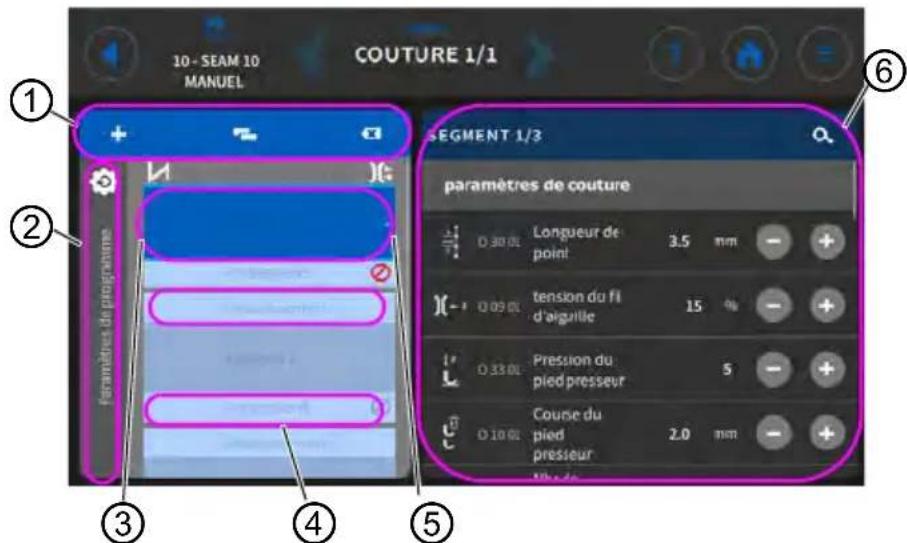

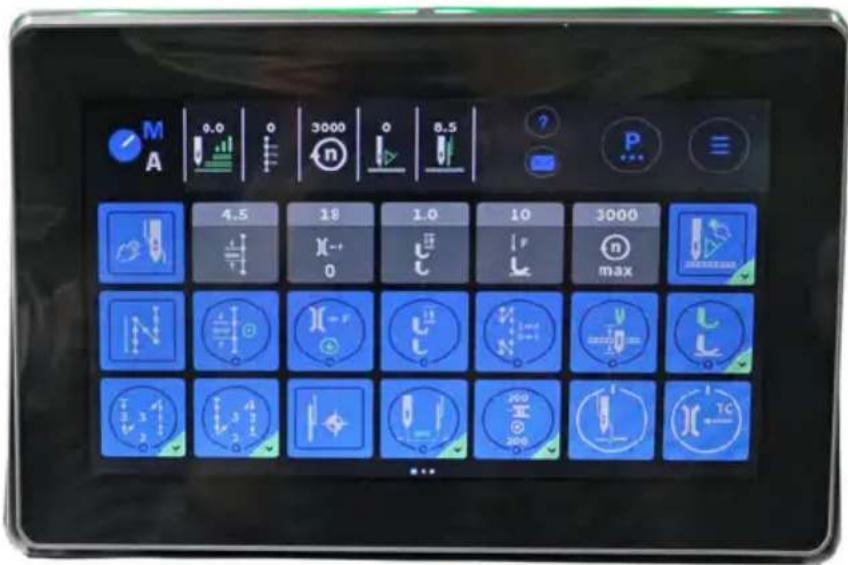

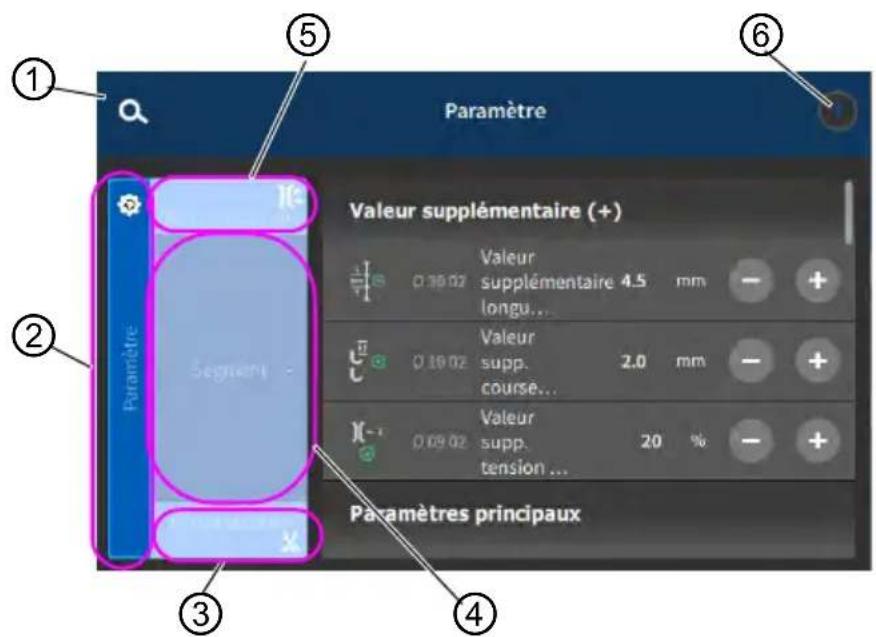

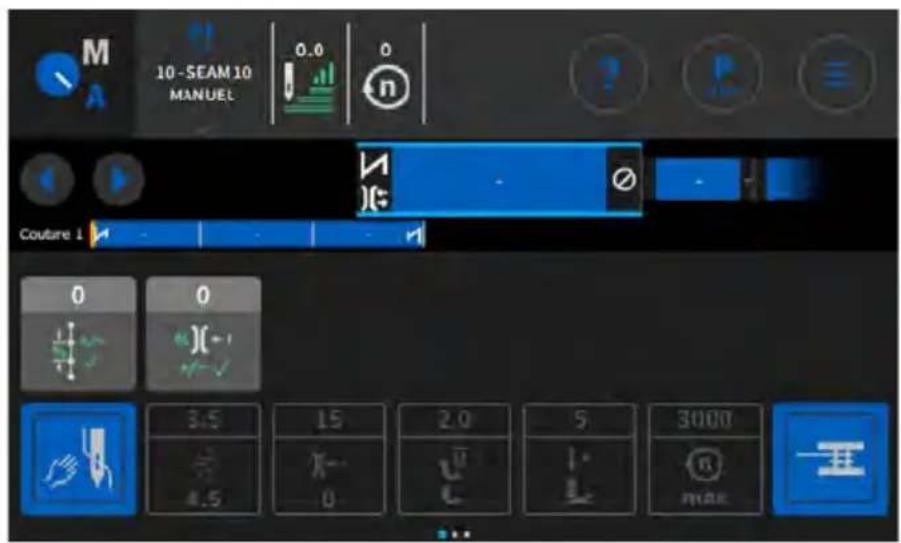

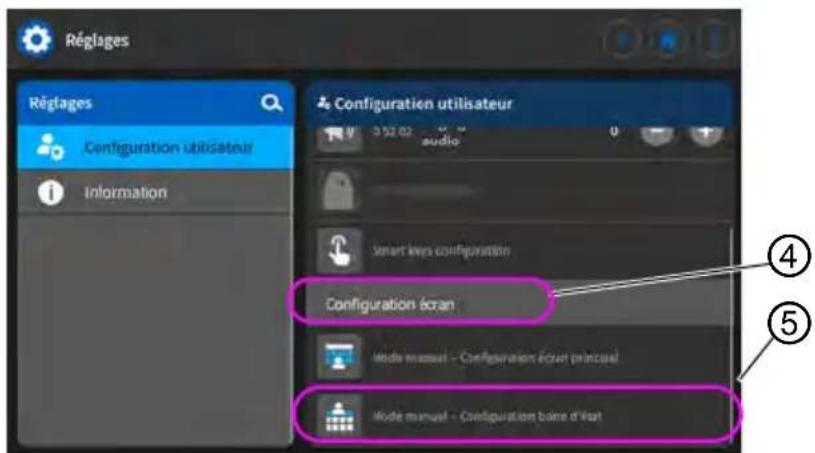

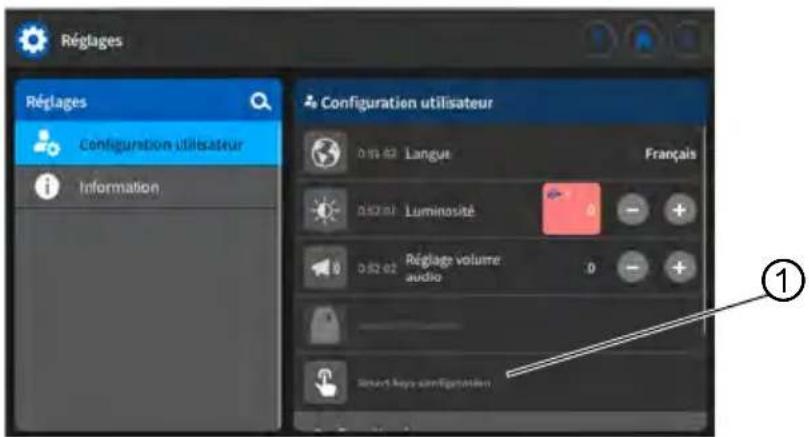

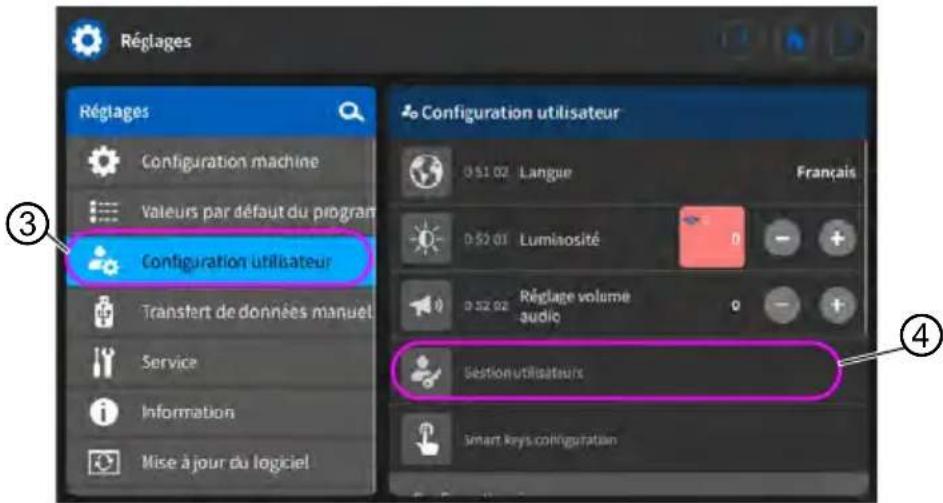

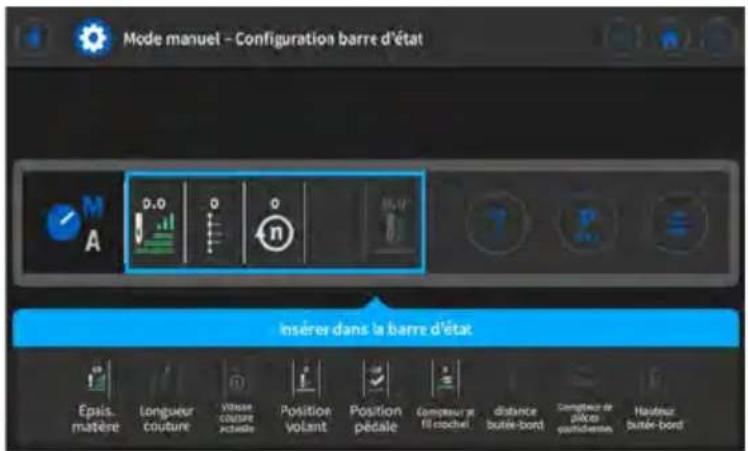

Comment utiliser le panneau de commande Commander DELTA ?

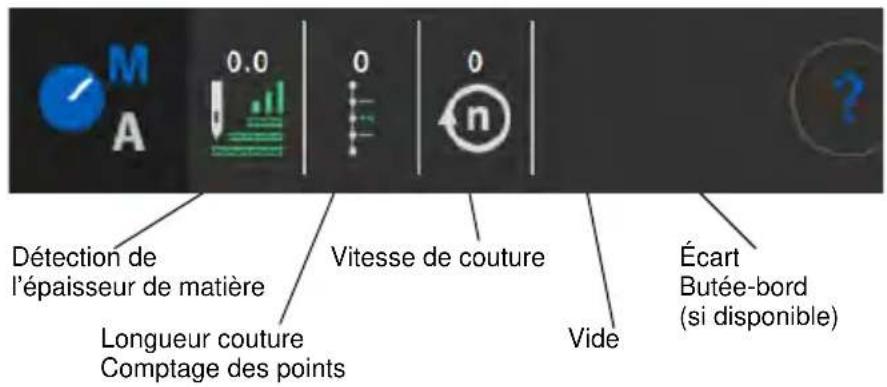

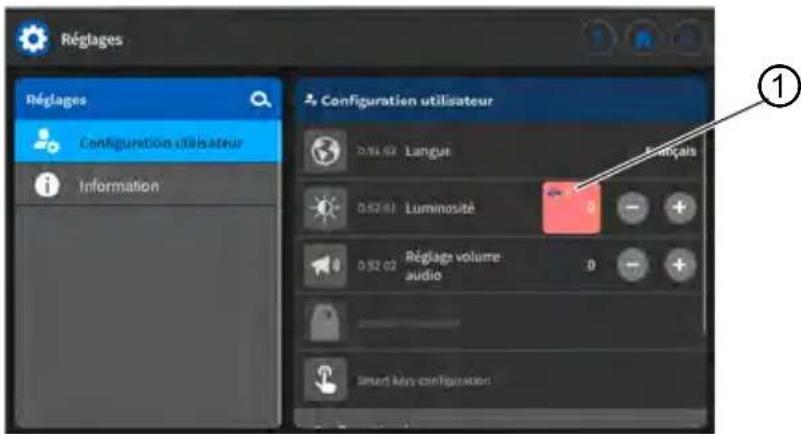

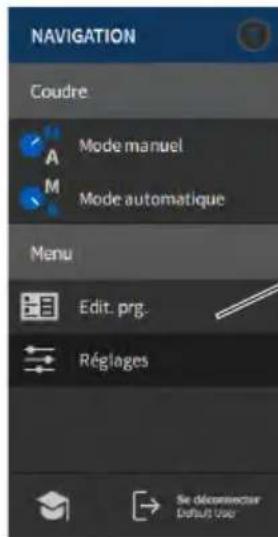

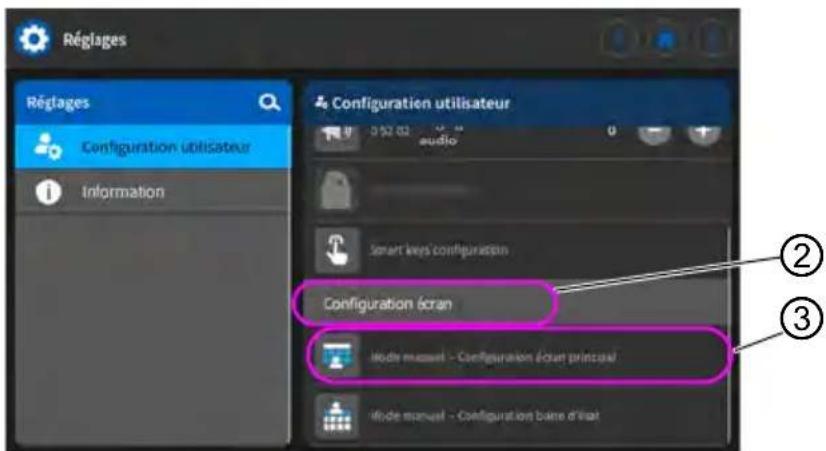

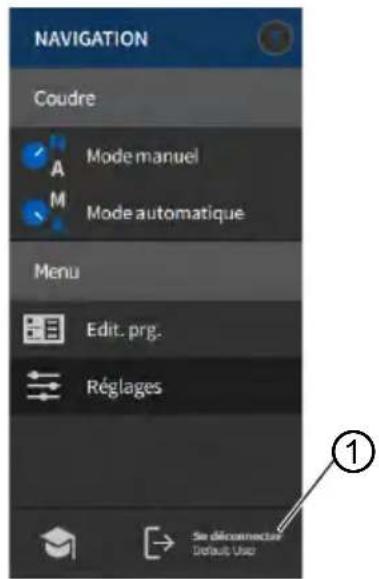

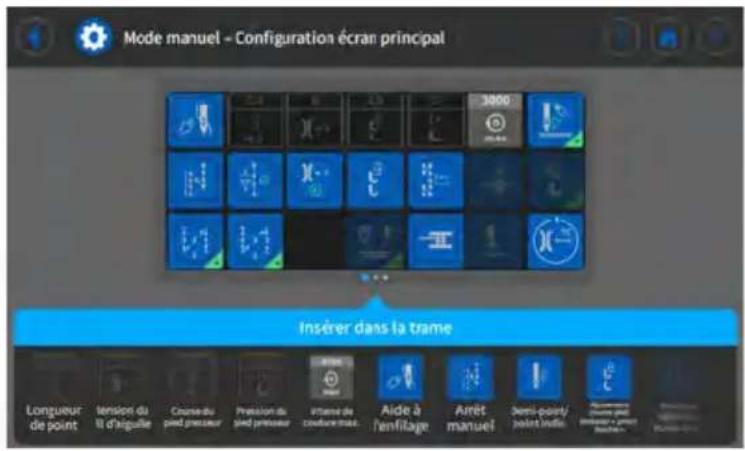

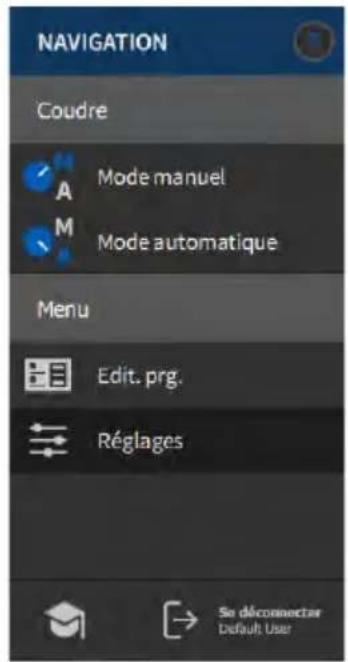

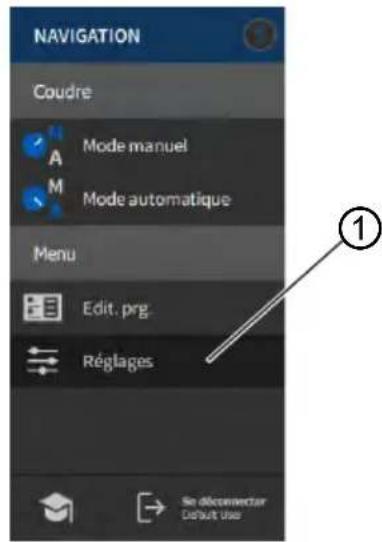

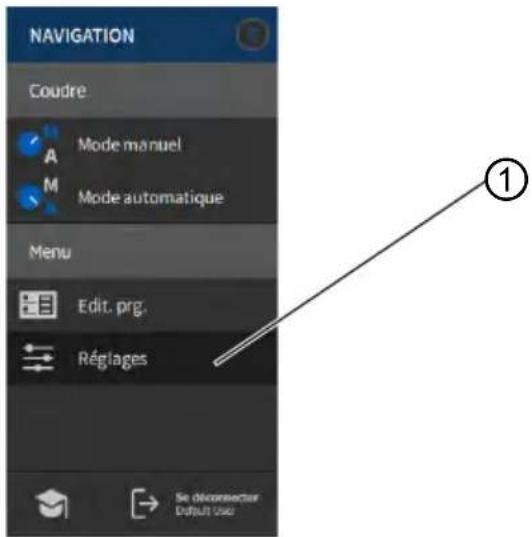

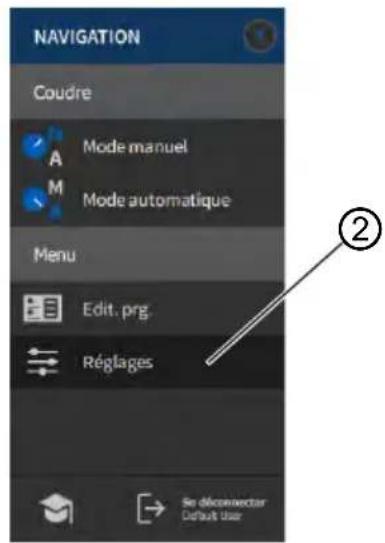

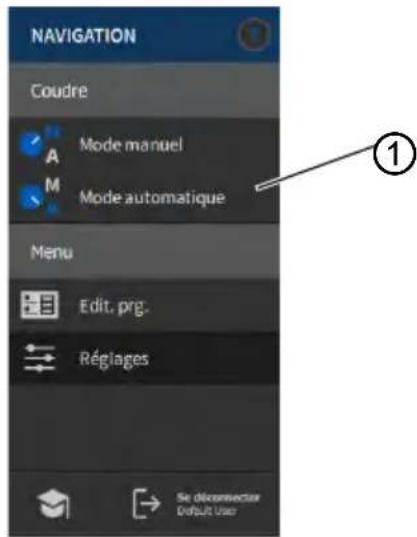

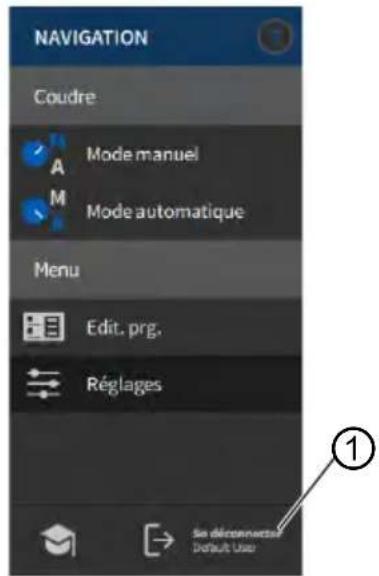

Le panneau tactile permet de naviguer par appui. Utilisez le menu Burger pour accéder aux modes Manuel, Automatique, Programmation et aux Réglages. Les icônes peuvent être personnalisées. Des tutoriels vidéo sont disponibles pour l'enfilage et d'autres opérations.
Que faire en cas de rupture de fil fréquente ?
Vérifiez le chemin d'enfilage, l'état de l'aiguille (usure ou torsion), les tensions de fil (trop élevées), et l'état des guides-fil. Utilisez un fil adapté et une aiguille en bon état. Consultez le chapitre 'Erreurs pendant la couture' de la notice.
Comment nettoyer la machine D669 ?

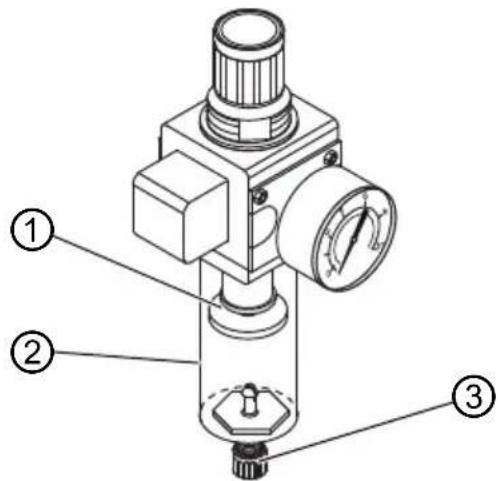

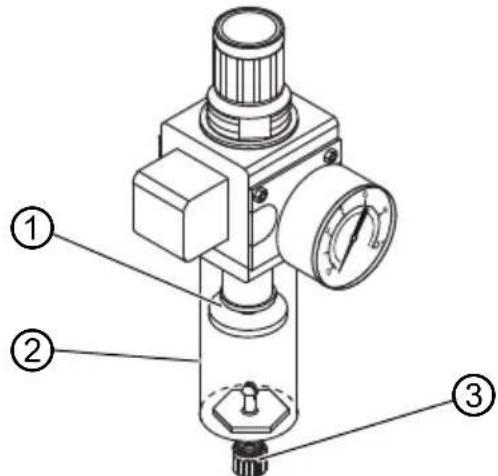

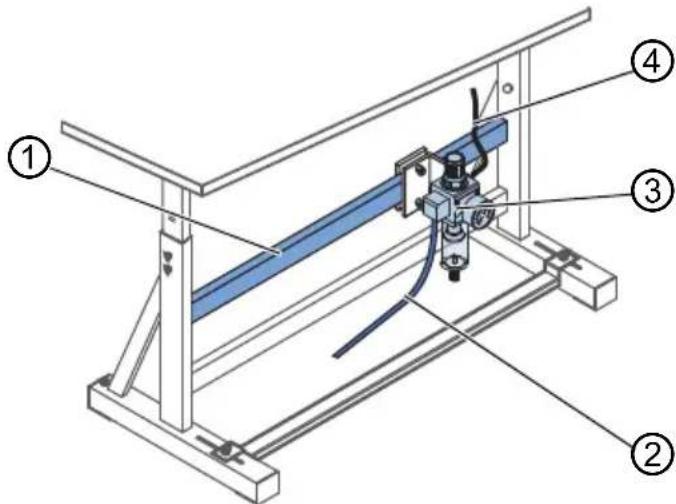

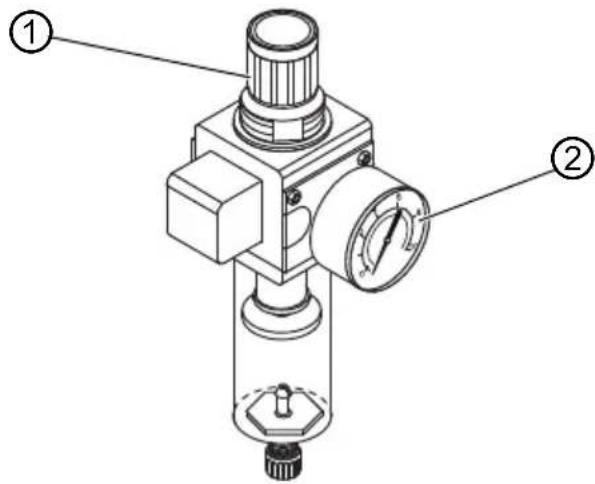

Nettoyez régulièrement les capteurs (SSD, fil restant) avec de l'air comprimé ou un chiffon doux. Purgez le mélange eau-huile du système pneumatique. Nettoyez l'élément filtrant de l'unité de maintenance. Respectez les intervalles de maintenance indiqués dans la notice.
Comment lubrifier la machine ?
La lubrification est automatique mais nécessite un contrôle périodique. Vérifiez le niveau d'huile via l'indicateur. Pour la tête de machine et le boucleur, suivez les instructions de service. Utilisez uniquement des huiles recommandées par Dürkopp Adler.
Quels sont les modes de fonctionnement disponibles ?

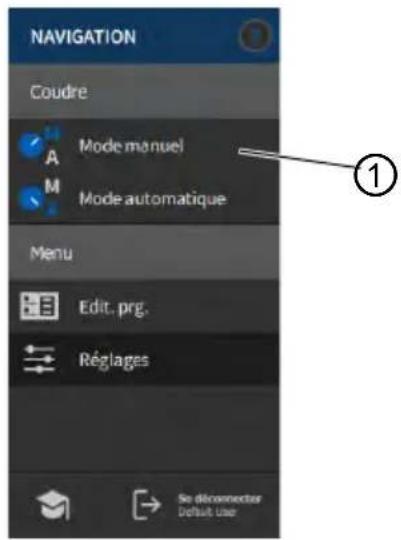

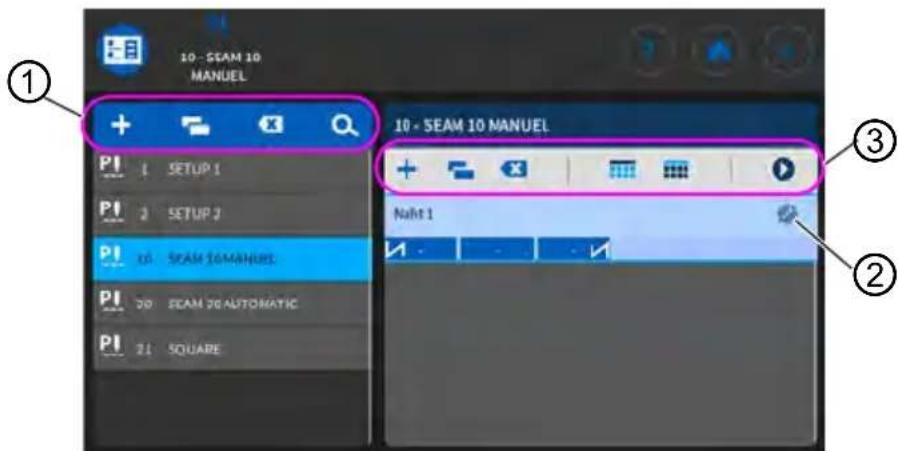

Trois modes : Mode manuel (réglages immédiats sans programme), Mode automatique (exécution de programmes de couture), et Mode de programmation (création et modification de programmes). Basculez via le menu Burger ou les icônes.
Comment résoudre les messages d'erreur courants ?
Consultez le chapitre 10 de la notice (Messages du logiciel et Erreurs pendant la couture). Les codes d'erreur sont listés avec causes et solutions. Par exemple, le code 3217 indique une canette vide, le code 3223 une détection de point manqué. Suivez les actions recommandées.
