Caractéristiques Techniques	Machine à coudre industrielle à point droit, conçue pour le cuir et les matériaux épais.
Type de point	Point droit, avec possibilité de réglage de la longueur du point.
Alimentation	Électrique, avec moteur intégré.
Vitesse de couture	Jusqu'à 2000 points par minute.
Dimensions	Dimensions compactes adaptées aux espaces de travail restreints.
Poids	Poids léger pour une manipulation aisée.
Utilisation	Idéale pour la couture de vêtements, accessoires en cuir et textiles épais.
Maintenance	Lubrification régulière recommandée, nettoyage des pièces après chaque utilisation.
Réparation	Service après-vente disponible, pièces de rechange accessibles.
Sécurité	Utiliser avec précaution, respecter les consignes de sécurité fournies dans le manuel.
Informations Générales	Garantie de 2 ans, assistance technique disponible en ligne.

FOIRE AUX QUESTIONS - 567 Dürkopp Adler

Comment régler la tension du fil sur la machine Dürkopp Adler 567 ?

Pour régler la tension du fil, tournez le bouton de tension situé sur le dessus de la machine dans le sens des aiguilles d'une montre pour augmenter la tension et dans le sens inverse pour la diminuer. Testez sur un morceau de tissu avant de coudre.

Que faire si la machine à coudre fait des points irréguliers ?

Vérifiez que le fil est correctement enfilé et que la tension est réglée correctement. Assurez-vous également que l'aiguille est en bon état et adaptée au tissu que vous utilisez.

Comment changer l'aiguille de la Dürkopp Adler 567 ?

Pour changer l'aiguille, dévissez la vis de maintien de l'aiguille avec un tournevis, retirez l'ancienne aiguille, insérez la nouvelle aiguille avec le côté plat vers l'arrière, puis resserrez la vis.

Que faire si la machine ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment lubrifier ma machine Dürkopp Adler 567 ?

Utilisez de l'huile spéciale pour machine à coudre. Appliquez quelques gouttes d'huile aux points de lubrification indiqués dans le manuel d'utilisation, généralement autour du bras et du porte-aiguille.

Pourquoi le tissu se fronce pendant la couture ?

Cela peut être dû à une tension de fil trop élevée ou à une aiguille inappropriée. Réduisez la tension du fil et assurez-vous que vous utilisez une aiguille adaptée au type de tissu.

Comment nettoyer le boîtier de la canette ?

Retirez la canette et le porte-canette, puis utilisez une brosse douce pour enlever les peluches et les débris. Nettoyez régulièrement pour éviter les problèmes de couture.

Quel type de fil utiliser avec la Dürkopp Adler 567 ?

Utilisez un fil de polyester ou de coton de bonne qualité, adapté à votre projet de couture. Vérifiez l'épaisseur du fil par rapport à l'aiguille que vous utilisez.

Que faire si la machine émet des bruits étranges ?

Des bruits inhabituels peuvent indiquer un manque de lubrification ou une pièce desserrée. Vérifiez le niveau d'huile et assurez-vous que toutes les vis sont bien serrées.

Comment résoudre un bourrage de fil ?

Pour résoudre un bourrage de fil, arrêtez la machine, retirez le tissu et la canette, puis vérifiez que le fil est correctement enfilé. Nettoyez le boîtier de la canette et réenfilez la machine.

MODE D'EMPLOI 567 Dürkopp Adler

Notice d’instructionsTous droits réservés. Le présent document est la propriété intellectuelle de la société Dürkopp Adler AG et protégé par le droit d'auteur. Sans l'autorisation écrite et préalable de Dürkopp Adler AG, toute réutilisation même partielle de ces contenus est interdite. Copyright © Dürkopp Adler AG - 2015Table des matières Notice d’instructions 567 Version 01.0 - 01/2015 1 1 A propos de ces instructions.............................................................3

2.2 Mentions d'avertissement, pictogrammes dans les consignes de sécurité

5.1 Allumer et éteindre l'alimentation en électricité ...................................15

5.7 Régler le régulateur du fil ....................................................................27

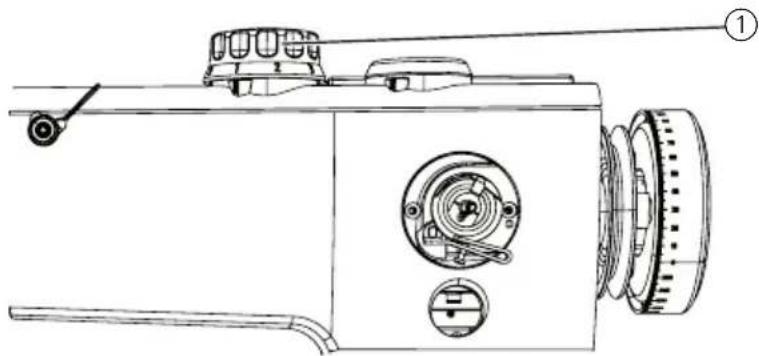

5.11 Régler la course d'élévation du pied presseur ....................................32

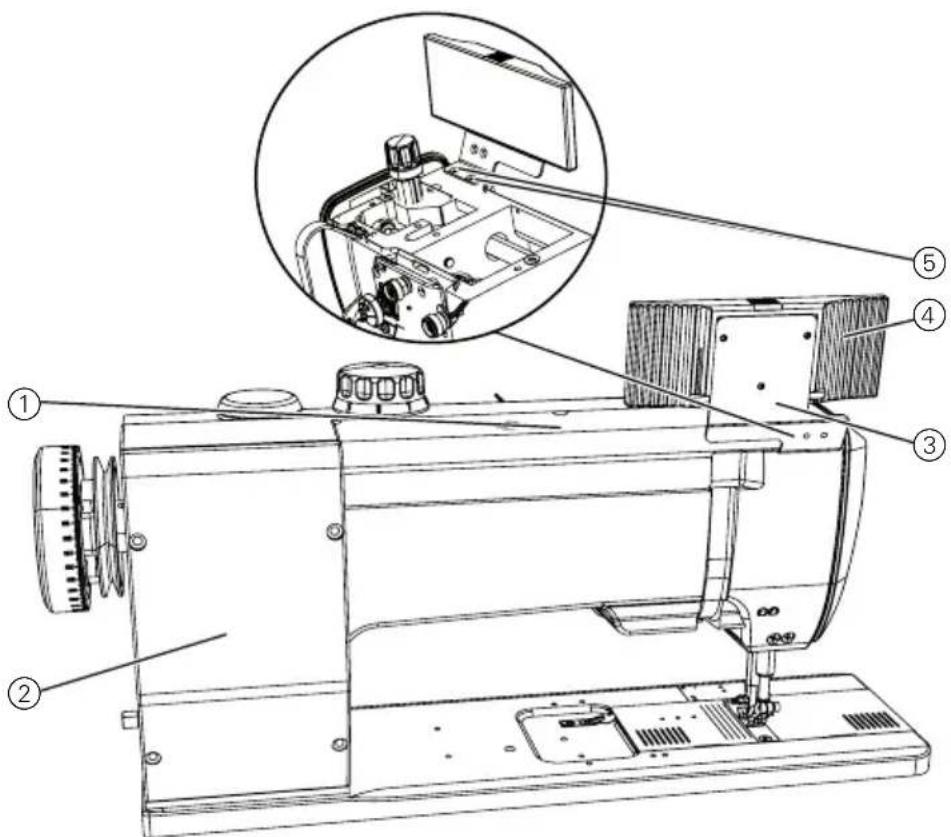

5.14 Utilisation de l'unité de contrôle...........................................................36

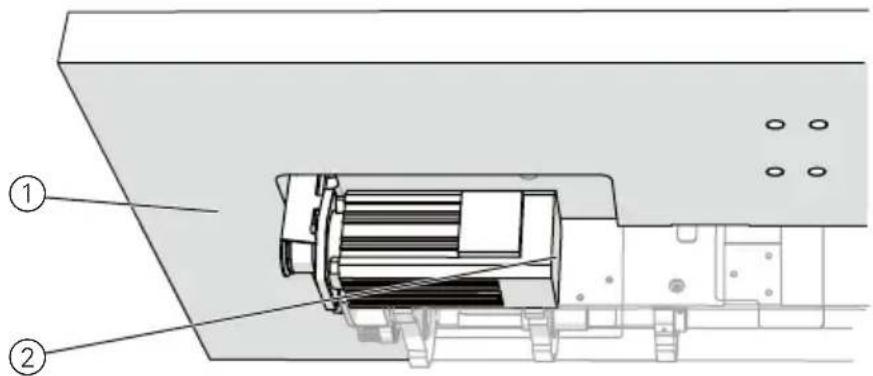

6.1.2 Nettoyer la grille de ventilateur du moteur...........................................41

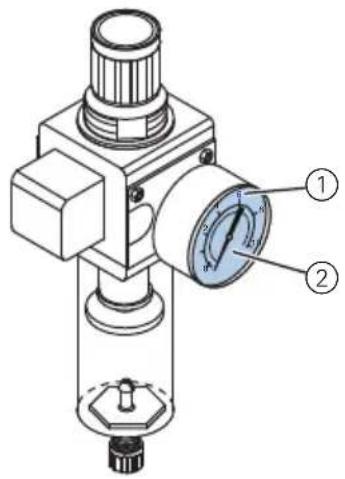

6.3 Vérifier le système pneumatique .........................................................44Table des matières

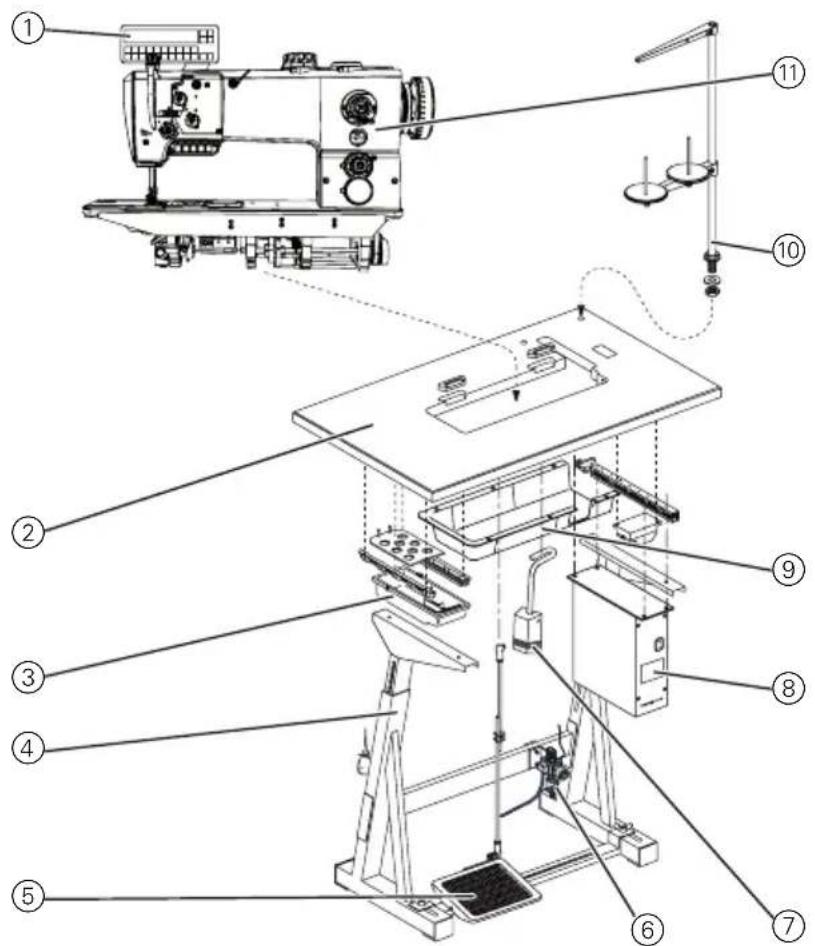

7.1 Vérifier l'étendue de la livraison...........................................................47

7.2 Enlever les dispositifs de sécurité de transport ...................................48

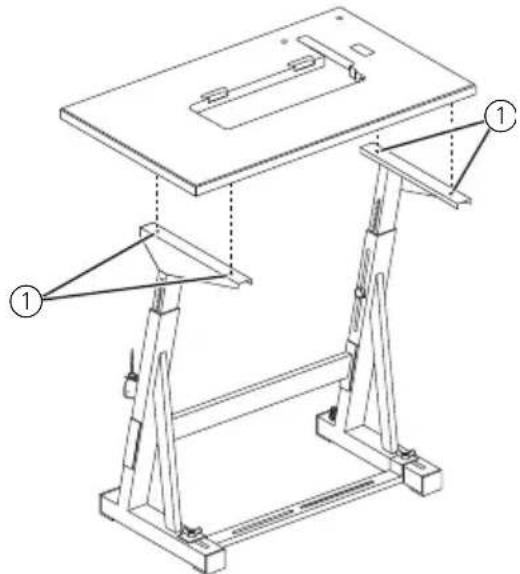

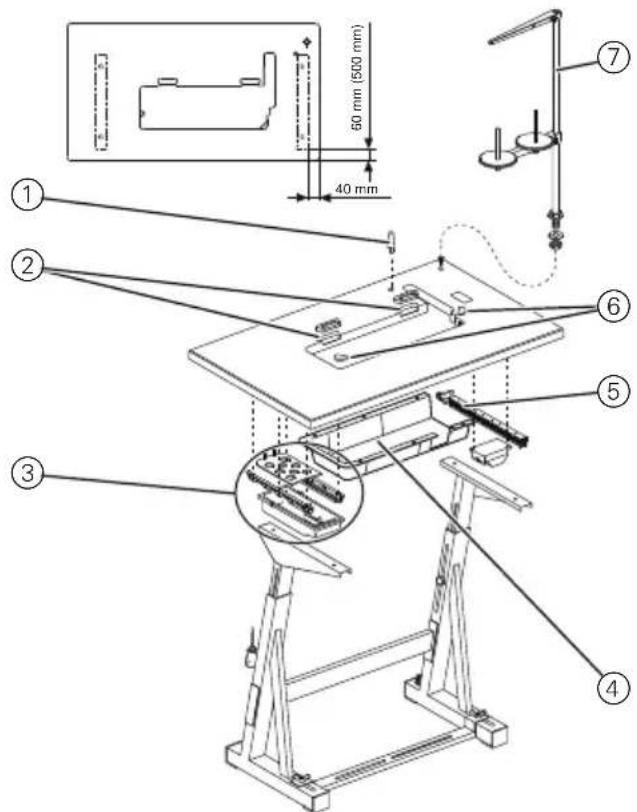

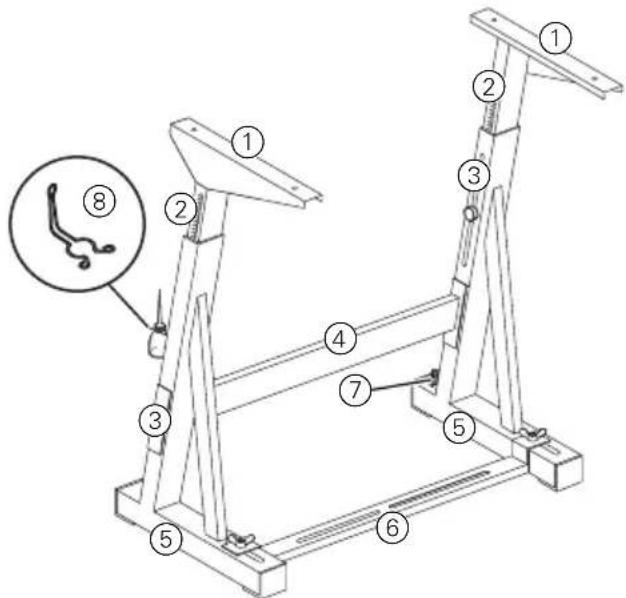

7.5 Fixer le dessus de table sur le bâti......................................................51

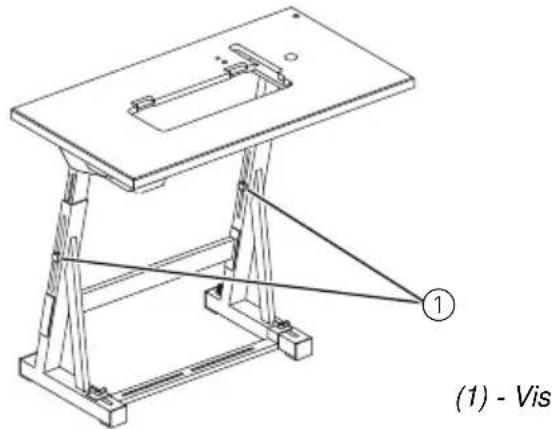

7.6 Régler la hauteur de la table de travail................................................52

7.7 Unité de contrôle .................................................................................53

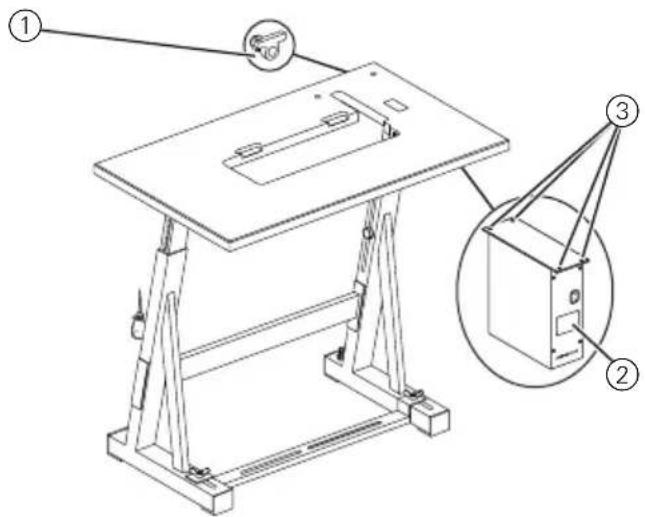

7.7.1 Monter l'unité de contrôle ....................................................................53

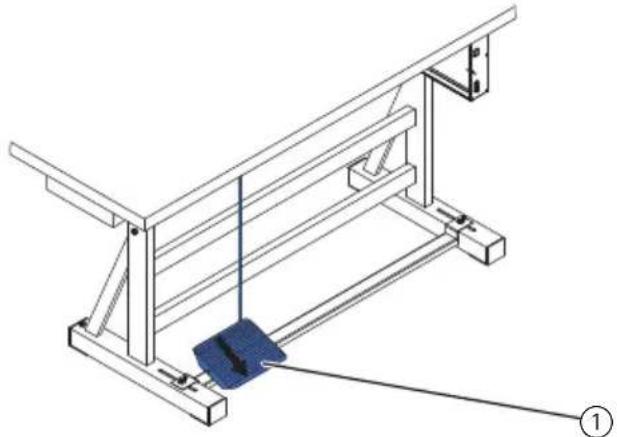

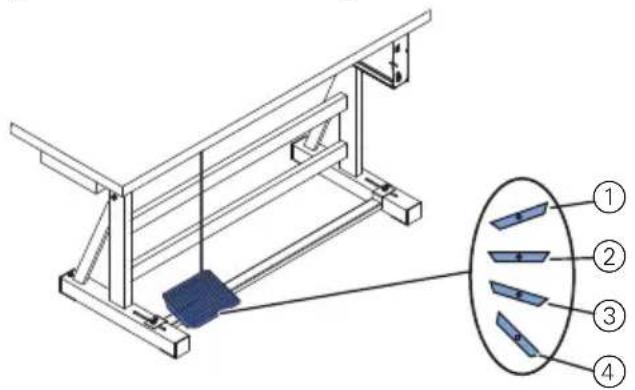

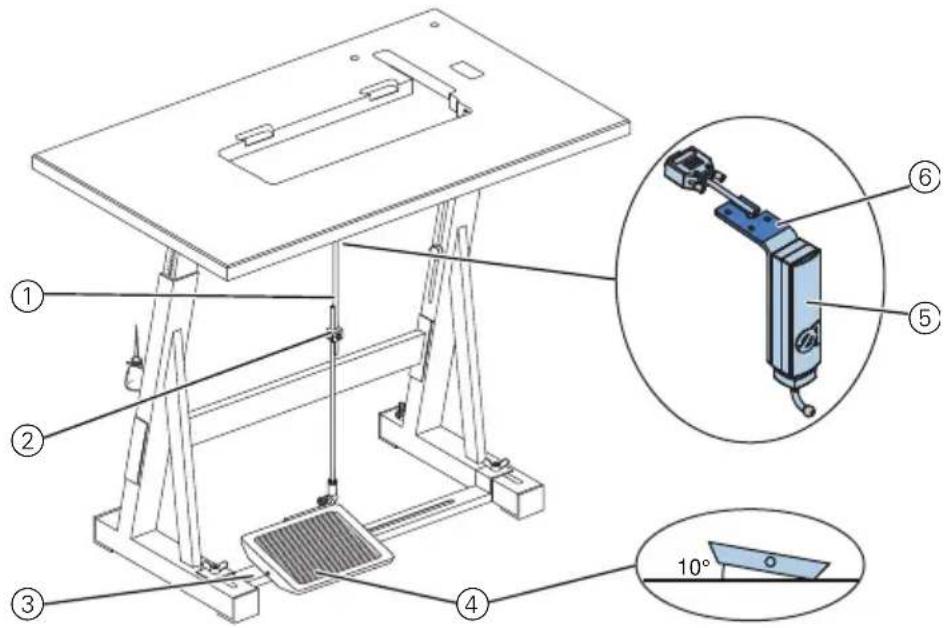

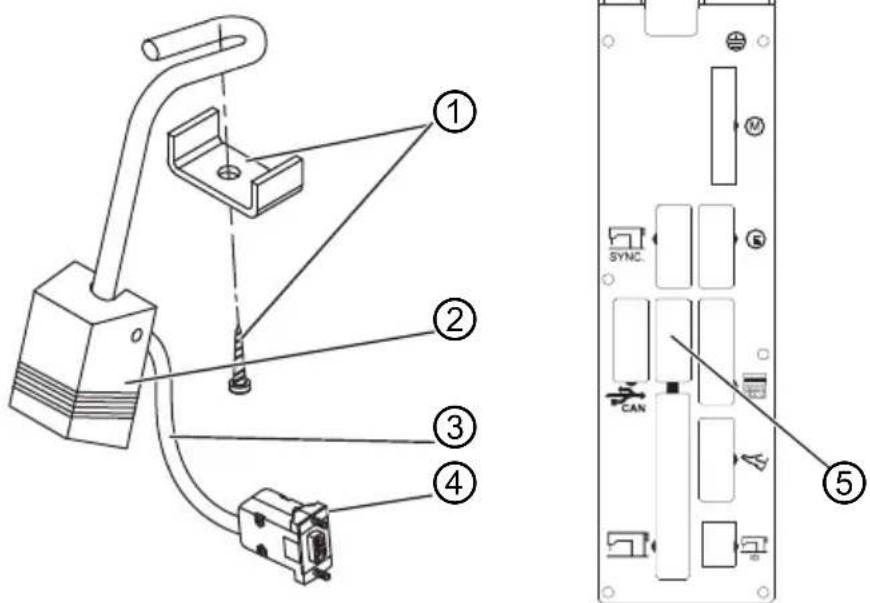

7.7.2 Monter la pédale et le transmetteur de valeur de vitesse....................54

7.11.1 Vérifier la tension du secteur...............................................................58

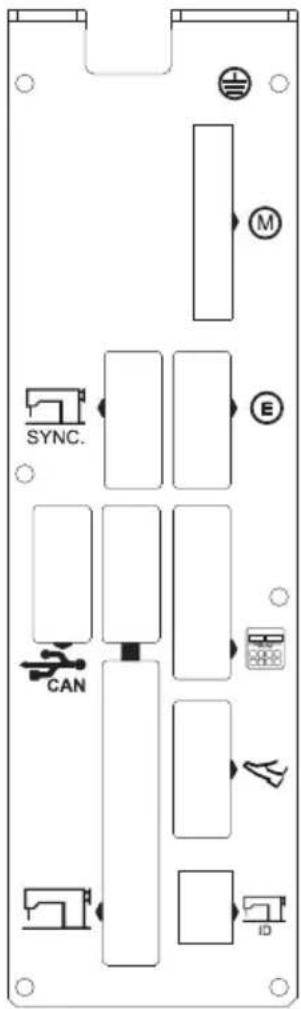

7.11.2 Brancher l'unité de contrôle.................................................................58

7.11.3 Brancher la tête de machine ...............................................................59

7.11.4 Établir la liaison équipotentielle...........................................................60

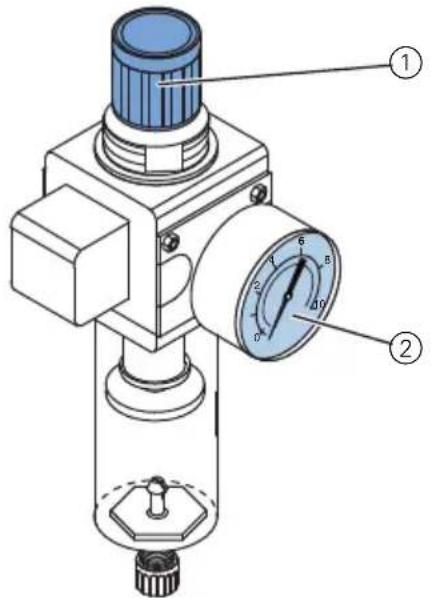

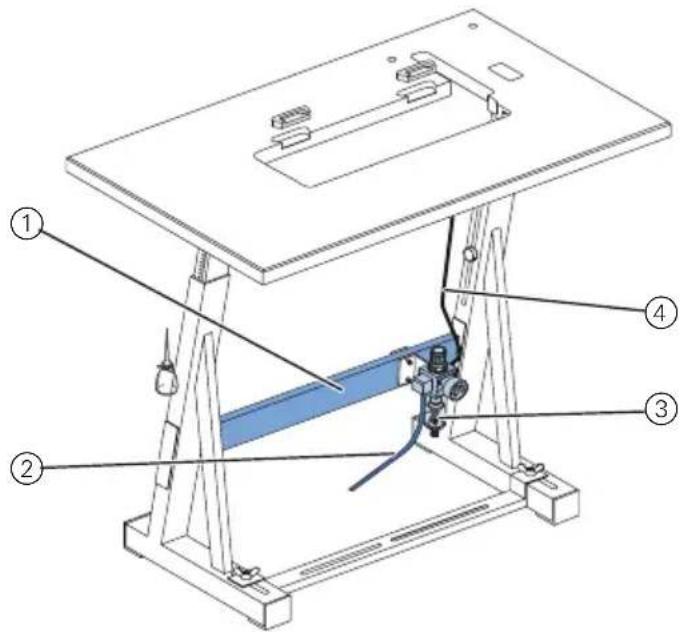

7.12.1 Monter l'unité de conditionnement d'air comprimé ..............................62

1.1 Domaine d'application de ces instructions

Ces instructions décrivent l'utilisation conforme à sa destination et l'installation de la machine à coudre spéciale 567. Elles sont valables pour toutes les sous-classes mentionnées au

chapitre 3 Spécifications.

1.2 Autres documents applicables

La machine contient des composants intégrés d'autres fabricants, par exemple des moteurs. Chaque fabricant de ces pièces, a fait évaluer les risques et a déclaré la conformité de la conception avec les normes européennes et nationales en vigueur. L'utilisa- tion conforme à la destination de ces composants intégrés est décrite dans chacune des instructions correspondantes de chaque fabricant.

1.3 Dommages de transport

Dürkopp Adler décline toute responsabilité pour des dommages due au transport. Vérifiez la livraison dès la réception. Adressez vous au dernier transporteur en cas d'avarie. Cela est également valable même si l'emballage n'a pas été endommagé. Laissez les machines, équipements et emballages dans l'état retrouvé lors de la constatation du dommage. De cette manière vous assurez vos droits vis à vis de l'entreprise de transport. Avisez Dürkopp Adler immédiatement après réception de la livrai- son de toute autre réclamation.

1.4 Restriction de la responsabilité

Toutes les indications et consignes figurant dans la présente notice d'instructions ont été rédigées dans le respect des normes et dispositions applicables. Le fabricant ne pourra être tenu responsable de dommages ré- sultants de:

• Non-respect des instructions et consignes

• Utilisation non conforme à l'usage prévu

• Modifications non autorisées de la machine

• Emploi de personnel non qualifié

• Dommages liés au transport et bris

• L'utilisation de pièces de rechange non approuvéesA propos de ces instructions Notice d'instructions 567 Version 01.0 - 01/2015

1.5 Symboles utilisés

Réglage correct Indique le réglage correct Pannes Indique les pannes qui peuvent survenir lors d'un mauvais réglage. Déroulement d'actions lors de l'opération (couture et prépa- ration) Déroulement d'action lors du service, maintenance et mon- tage Déroulement d'action à travers le panneau de commande pour le logiciel Les actions individuelles sont numérotées :

Il faut absolument respecter la séquence des étapes. Résultat d'une action Changement à la machine ou à l'écran Important Prêtez particulièrement attention à ceci lors d'une étape. Information Des informations supplémentaire par exemple concernant une possibilité d'opération alternative. Séquence Indique quels travaux doivent être effectués avant ou après un réglage. Référence Une référence à une autre partie du document suivra.

Consignes de sécurité Notice d’instructions 567 Version 01.0 - 01/2015 5 2 Consignes de sécurité Ce chapitre contient des instructions élémentaires pour votre sécurité. Veuillez lire ces instructions avec soin avant de monter, programmer, entretenir ou opérer la machine. Suivez impérative- ment les instructions données dans les consignes de sécurité. Ignorer ces instructions peut mener à des blessures graves et à des dégâts matériels.

2.1 Consignes générales de sécurité

Uniquement des personnes autorisées sont en droit de manier la machine. Chaque personne maniant la machine doit avoir lu le mode d'emploi au préalable. La machine doit être utiliser uniquement comme décrit dans ce manuel. Le mode d'emploi doit à tout moment être accessible au site d'utilisation de la machine. Veuillez respecter aussi les consignes de sécurité et la notice d’instructions du fabricant pour le moteur. Veuillez respecter les consignes de sécurité et les instructions préventives aux accidents établies et les disposition légales concernant la sécurité de travail et la protection de l'environne- ment. Tous les mises en garde sur la machine doivent à tout moment être lisible et ne doivent pas être enlevés. Des mises en garde manquants ou endommagés doivent être remplacés immédiate- ment. Lors des interventions suivantes la machine doit être mis hors tension à l'interrupteur principal ou en retirant la fiche de la prise de secteur:

• Échange de l'aiguille ou d'autres outils à coudre

• Abandon du lieu de travail

• Travaux de maintien et de réparations Assurez-vous pendant l'utilisation que la machine ne présente pas de dommages visibles. Arrêtez tout travail si vous remarquez des changements à la machine. Informez votre supérieur hiérarchiqueConsignes de sécurité Notice d’instructions 567 Version 01.0 - 01/2015

de tout changement. Une machine endommagée ne doit plus être utilisée. Des machines ou des pièces de machine qui ont atteintes leur fin de vie utile ne doivent plus être utilisées. Elles doivent être élimi- nées de manière appropriée selon les dispositions légales. Seulement un personnel qualifié est autorisé à assembler et ins- taller la machine. Seulement un personnel qualifié est autorisé à effectuer des travaux d'entretien et des réparations. Les dispositifs de sécurité ne doivent pas être enlevés ou mis hors service. Si pour une réparation il est indispensable de les enlever, ils doivent être remontés et mis en service immédiatement après la réparation. Seulement un spécialiste en électricité est autorisé à effectuer des travaux à l'équipement électrique. Le câble de raccordement doit être équipé d'une fiche de secteur autorisée à l'usage dans le pays en question. Seulement un spécialiste en électricité est autorisé à raccorder la fiche de secteur au câble. Il est interdit d'effectuer des travaux à des pièces et équipement sous tension. Les exceptions sont réglées par la norme DIN VDE

Des pièces de rechange inadaptées ou défectueuse peuvent porter préjudice à la sécurité et provoquer et endommager la machine. Par conséquent utilisez uniquement des pièces de re- change d'origine du fabricant.Consignes de sécurité Notice d’instructions 567 Version 01.0 - 01/2015 7

2.2 Mentions d'avertissement, pictogrammes

dans les consignes de sécurité Les consignes de sécurité dans le texte sont encadrés par des barres en couleur. Les mentions d'avertissement signalent l'ampleur du danger :

• Danger: Mort ou blessure grave survient.

• Avertissement:Mort ou blessure grave peut survenir.

• Attention: Blessure mineure ou moderée peut survenir.

• Attention:Dégât matériel peut survenir. Lorsque des personnes sont en risque les pictogrammes signalent la nature du risque encouru : Danger général Danger par des objets pointus Danger d'électrocution Danger d'écrasementConsignes de sécurité Notice d’instructions 567 Version 01.0 - 01/2015

Exemples de consignes de sécurité dans le texte: Nature et source du danger Conséquences du non-respect Mesures à prendre pour écarter le danger Voici un avertissement de danger dont le non-res- pect mène à la mort ou à de blessures graves. DANGER Nature et source du danger Conséquences du non-respect Mesures à prendre pour écarter le danger Voici un avertissement de danger dont le non-res- pect peut mener à la mort ou à de blessures graves. AVERTISSEMENT Nature et source du danger Conséquences du non-respect Mesures à prendre pour écarter le danger Voici un avertissement de danger dont le non-res- pect peut mener à de blessures mineures ou modé- rées. ATTENTION Nature et source du danger Conséquences du non-respect Mesures à prendre pour écarter le danger Voici un avertissement de danger dont le non-respect peut mener à des dégâts matériels. ATTENTIONSpécifications Notice d'instructions 567 Version 01.0 - 01/2015 9 3 Spécifications

3.1 Caractéristiques de performance

La Dürkopp Adler 567 est une machine à base plate pour coudre des points noués. Caractéristiques techniques générales

• Crochet surdimensionné vertical (XXL)

• Entraînement: Entraînement par griffe, entraînement par aiguille et entraînement supérieur par pieds alternatifs

• Passage maximal avec pieds de couture soulevés : 20 mm (Moteur à courant continu avec mécanisme inverseur néces- saire pour pouvoir positionner l'aiguille au-dessus des pieds).

• Coupe-fil à commande électromagnétique avec une lon- gueur de 15 mm de fil restant.

• Embrayage de sécurité empêchant le déréglage du crochet et son endommagement en cas de fil se trouvant sur son tra- jet.

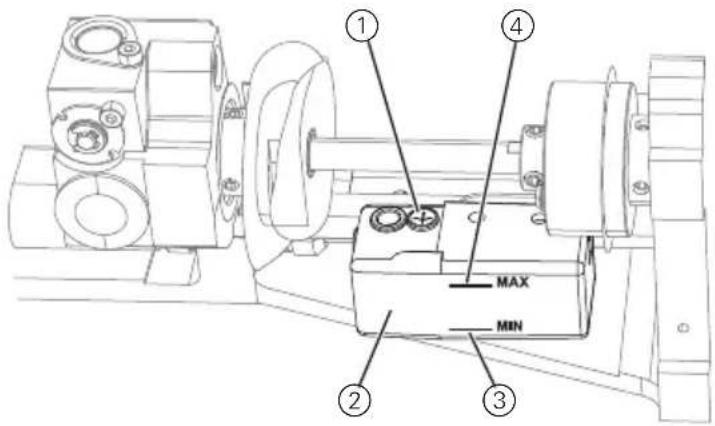

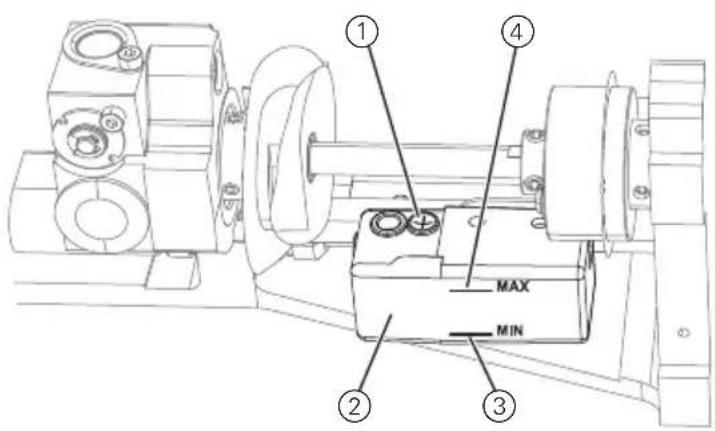

• Graissage par mèche automatique pour la machine et le cro- chet avec indicateur du niveau d'huile sur la colonne

3.2 Déclaration de conformité

La machine correspond aux normes européennes qui sont indi- quées dans la déclaration de conformité ou dans la déclaration d'incorporation.

3.3 Utilisation conforme à sa destination

La machine Dürkopp Adler 567 est prévue pour la couture d'un matériel de qualité légère jusqu'à moyenne. En fonction du matériel il faut utiliser les grosseurs d'aiguilles suivantes :

• Matériel de qualité légère à moyenne : 90 – 110 Nm

• Matériel de qualité moyenne : 110 – 140 Nm

• Matériel lourd : 140 – 180 Nm La machine est prévue pour coudre du matériel sec seulement. Le matériel ne doit pas contenir de constituants durs. La machine est prévue pour un usage industriel. Le fabricant décline toute responsabilité pour les dommages issus d'une utilisation non conforme.Spécifications Notice d'instructions 567 Version 01.0 - 01/2015

3.4 Données techniques

Emission de bruit Valeur d’émission relative au poste de travail selon DIN EN ISO 10821: 567-180142 : LC = 78 dB (A) ± 1,07 dB (A) Avec : Longueur de point : 7,2 mm Course d'élévation du pied : 1,5 mm Vitesse: 1900 min

Matériel : 4 couches de tissu G1 DIN 23328 Caractéristiques Sous-classes : 567-180142 Type de point de couture Point noué 301 Type de crochet Crochet vertical, surdimen- sionné (XXL) Nombre d'aiguilles 1 Système d’aiguille 134-35 Grosseur d’aiguille maximale [Nm] 180 Grosseur de fil maximale 80/3 –10/3 Longueur de points AV / AR [mm] 9 / 9 Longueurs de points réglables 1 Vitesse maximale [min

Vitesse lors de la livraison [min

Réduction de vitesse lors de l'élévation à partir de 3 mm

Réduction de vitesse lors de l'élévation à partir de 5 mm

Réduction de vitesse lors de l'élévation à partir de 6,5 mm

Dégagement maximal (uniquement avec équipement inver- seur) 20* Hauteur max. de la course du pied 9 Pression de service [bar] 6 Consommation d'air [NL] 0,7 Longueur/Largeur/Hauteur [mm] 690/220/460 Poids/avec transmission directe [kg] 55/59 Tension nominale [V/Hz] selon package moteur Tension nominale lors de la livraison [V/Hz] selon package moteur Puissance assignée [kVA] selon package moteurSpécifications Notice d'instructions 567 Version 01.0 - 01/2015 11

3.5 Equipements en option

Equipements en option Numéro de commande Sous-classes : 567-180142 NK 20-1 Refroidissement électropneumatique de l'aiguille d'en haut 0867 590014 X NK 20-2 Refroidissement électropneumatique de l'aiguille d'en bas 0867 590024 X RFW 20-3 Détecteurs de fin de canette pour le fil du crochet, crochet XXL, machine à une aiguille 0867 590114 X WE-8 Unité de condit. d’air comprimé pour les équipe- ments pneumatiques optionnels 9780 000108 X Lampe de couture halogène pour la tête de machine 9822 510003 X Kit complémentaire lampe de couture 0907 487519 X Transformateur de lampe de couture 0798 500088 X Lampe à une diode électroluminescente avec pièces de montage 9880 867103 X Kit bloc d’alim. pour lampe intégrée et lampe à une diode électroluminescente 9850 001089 X Kit pour la connexion pneumatique pour la connexion des bâtis avec l'unité de conditionnement 0797 003031 X Butée-bord N800 040367 X Kit réglage rapide d'élevage pneumatique et 2 ème tension de fil 0767 590500 X Genouillère pour le réglage rapide d'élevage pneuma- tique 9880 002005 X Câble, RS232 DB9ST-DB9BU (rallonge pour transmet- teur de valeur de vitesse sur bâtis réglables en hauteur) 9835 200233 X Bâtis MG 55-3 Kit de bâtis pour moteur fixé sur la tête de machine, dessus de table 1060 x 580 mm avec pédale MG55 400424 X = Equipement standard X = Equipement en optionSpécifications Notice d'instructions 567 Version 01.0 - 01/2015 12Description de la machine Mode d'emploi 567 Version 01.0 - 01/2015 13 4 Description de la machine Figure 1: Vue d'ensemble (1) - Roue de réglage pour la pression de pied de couture (2) - Tension de fil (3) - Clavier à touches au bras de la machine (4) - Barre à aiguille (5) - Crochet (sous la plaque à aiguille) (6) - Roue de réglage pour la longueur de point (7) - Volant à main (8) - Dévidoir pour le fil de crochet (9) - Roue de réglage pour la course du pied de couture

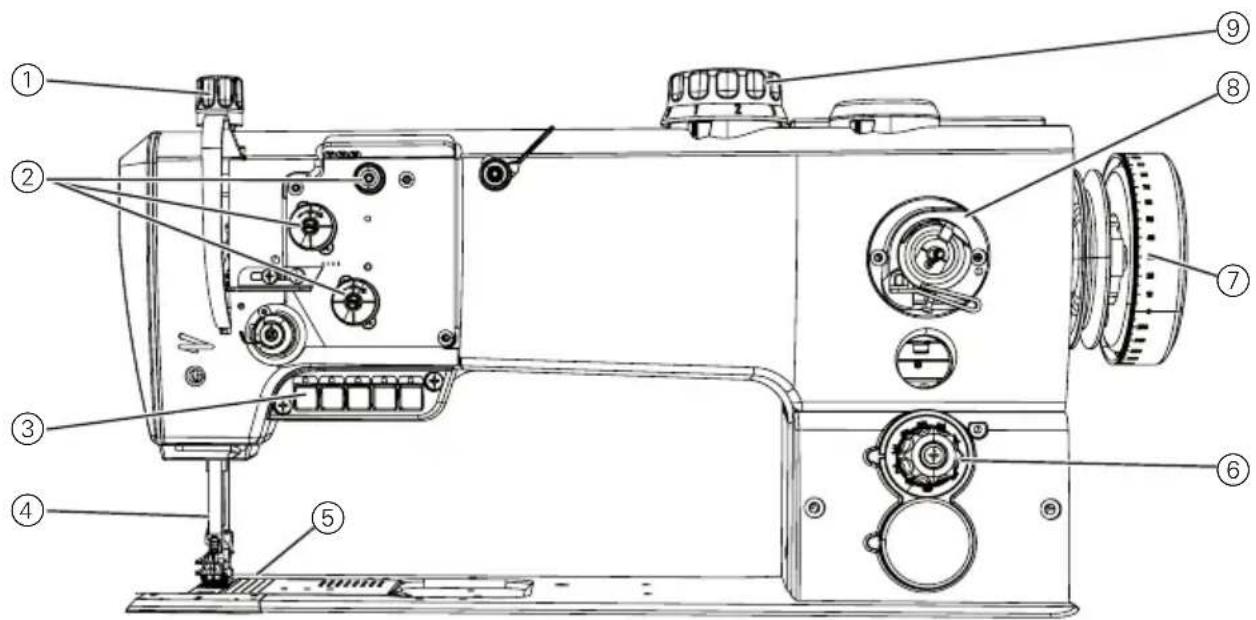

2Description de la machine Mode d'emploi 567 Version 01.0 - 01/2015 14Emploi Notice d'instructions 567 Version 01.0 - 01/2015 15 5 Emploi

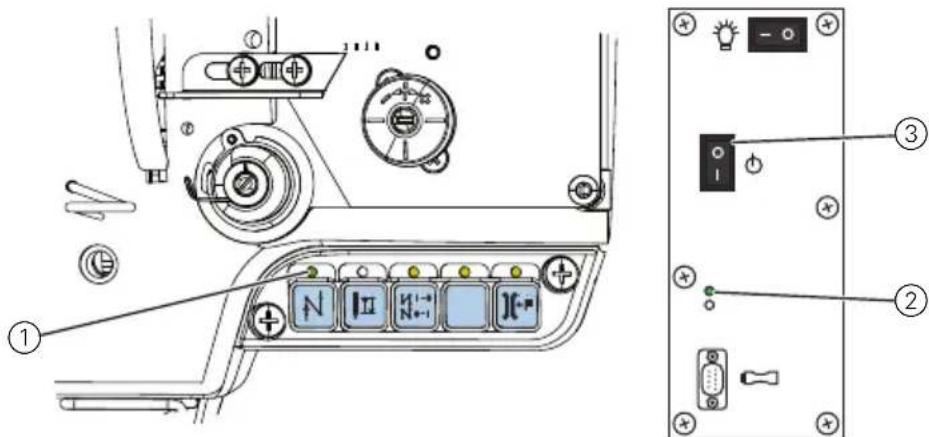

5.1 Allumer et éteindre l'alimentation en électri-

cité L'interrupteur principal inférieur (2) sur l'unité de contrôle régit l'alimentation électrique. Figure 2: Allumer et éteindre l'alimentation en électricité Allumer l'alimentation électrique

1. Appuyer en bas sur l'interrupteur principale (3) pour le mettre

en position I. Les lampes-témoins (1) et (2) s'allument. Eteindre l'alimentation électrique

1. Appuyer en haut sur l'interrupteur principale (3) pour le mettre

en position 0. Les lampes-témoins (1) et (2) s'éteignent.

(1) - Lampe témoin sur le bloc de touches(2) - Lampe témoin sur l'unité de contrôle(3) - Interrupteur principal pour l'ali-mentation électriqueEmploi Notice d'instructions 567 Version 01.0 - 01/2015

5.2 Poser et remplacer l’aiguille

Séquence Veuillez régler la distance entre crochet et aiguille après avoir changé la taille de l'aiguille, Instructions de service chapître

11.1 Régler la distance latérale du crochet.

Erreurs causées par une mauvaise distance entre aiguille et crochet Après avoir changé à une aiguille plus fine :

• Endommagement du fil Après avoir changé à une aiguille plus épaisse :

• Endommagement de la pointe du crochet.

• Endommagement de l'aiguille Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement ! Éteignez la machine à coudre avant de remplacer l'aiguille. Évitez la pointe de l'aiguille. AVERTISSEMENT Un endommagement de la machine et du fil ou une rupture d'aiguille peuvent être les conséquences d'une distance mal réglée entre l'aiguille et la pointe du crochet. Veuillez vérifier la distance entre aiguille et pointe de crochet après chaque changement de taille de l'aiguille et l'ajustez si nécessaire. ATTENTIONEmploi Notice d'instructions 567 Version 01.0 - 01/2015 17 Figure 3: Poser et remplacer l'aiguille

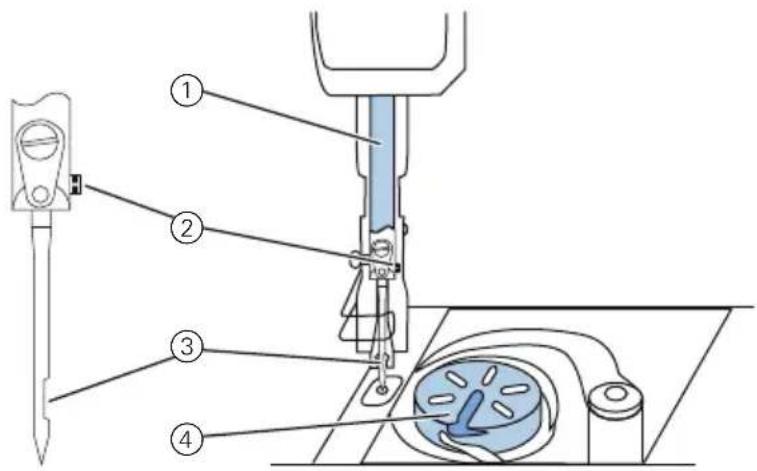

1. Tourner le volant à main jusqu'à ce que la barre à aiguille (1)

a atteint sa position la plus élevée.

2. Desserrer la vis de fixation (2).

3. Retirer l'aiguille vers le bas.

4. Insérer une nouvelle aiguille.

5. Important : Aligner l'aiguille de sorte que l'encoche (3) pointe

vers le crochet (4).

(1) - Barre à aiguille (2) - Vis de fixation (3) - Encoche (4) - CrochetEmploi Notice d'instructions 567 Version 01.0 - 01/2015

Figure 4: Guide-fil sur le bras de débobinage et de la machine

1. Mettre la bobine de fil sur le porte-bobine.

2. Enfiler le fil de l'arrière en avant à travers le trou du guide-fil

sur le bras de débobinage. Important : Le bras de débobinage doit être en parallèle avec le porte-bobine. Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement ! Éteignez la machine à coudre avant d'enfiler le fil. AVERTISSEMENT

(1) - Guide-fil sur le bras de débobi- nage (2) - Porte-bobineEmploi Notice d'instructions 567 Version 01.0 - 01/2015 19 Figure 5: Schéma d'enfilage - partie 1 r 3. Enfiler le fil en zigzag à travers les 3 trous du guide-fil (5). En partant du haut vers le bas à travers le trou droit, puis de bas en haut à travers le trou du milieu, et de haut en bas à travers le trou gauche.

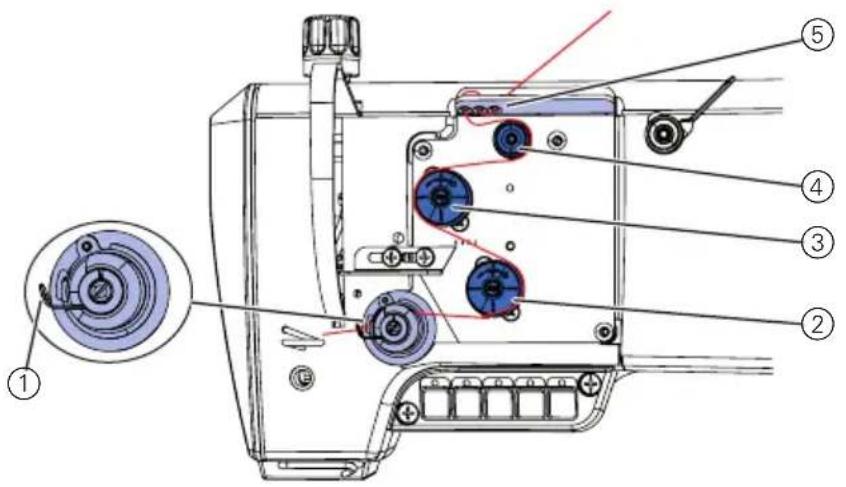

4. Faire passer le fil dans le sens horaire autour de la

5. Faire passer le fil dans le sens anti-horaire autour de la tension

6. Faire passer le fil dans le sens horaire autour de la tension

7. Tirer le fil sous le ressort-tendeur de fil (1).

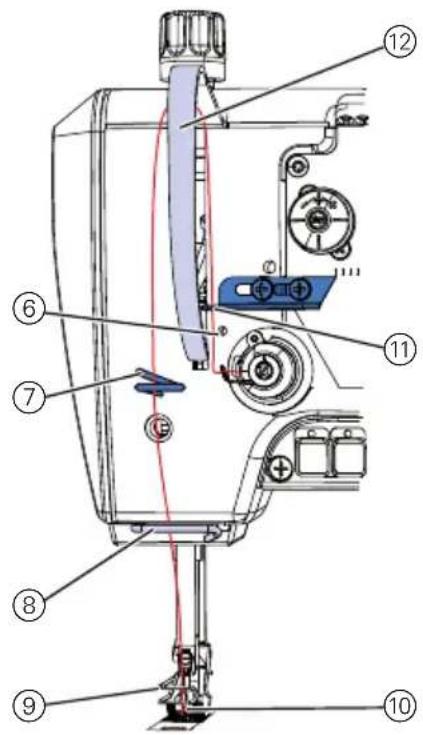

Figure 6: Schéma d'enfilage - partie 2

8. Faire passer le fil en-dessous du guide-fil (6).

9. Enfiler le fil de bas en haut à travers le trou du régulateur de

10. Enfiler le fil de droite à gauche à travers le levier de fil

derrière la protection du levier de fil (12).

11. Faire passer le fil à travers le guide-fil (7).

12. Faire passer le fil à travers le guide-fil inférieur (8).

13. Faire passer le fil à travers le guide-fil sur la barre à aiguille (9).

14. Enfiler le fil dans le chas de l'aiguille (10) de sorte que le bout

libre du fil pointe vers le crochet.

(6) - Guide-fil (7) - Guide-fil (8) - Guide-fil inférieur (9) - Guide-fil sur la barre à aiguille (10) - Chas d'aiguille (11) - Régulateur de fil (12) - Protection de releveur de filEmploi Notice d'instructions 567 Version 01.0 - 01/2015 21

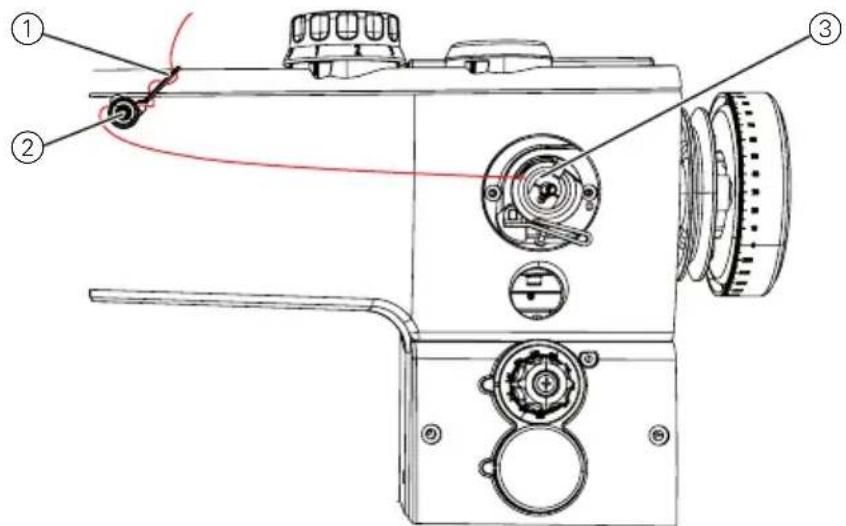

5.4 Enfiler et bobiner le fil de crochet

Figure 7: Bobiner le fil de crochet - partie 1

1. Mettre la bobine de fil sur le porte-bobine.

2. Enfiler le fil de l'arrière en avant à travers le trou du guide-fil

sur le bras de débobinage. Important : Le bras de débobinage doit être en parallèle avec le porte-bobine.

3. Enfiler le fil en zigzag à travers les 3 trous du guide-fil (1). En

partant du haut vers le bas à travers le trou supérieur, puis de bas en haut à travers le trou du milieu, et de haut en bas à travers le trou inférieur.

4. Faire passer le fil dans le sens anti-horaire autour de la pré-

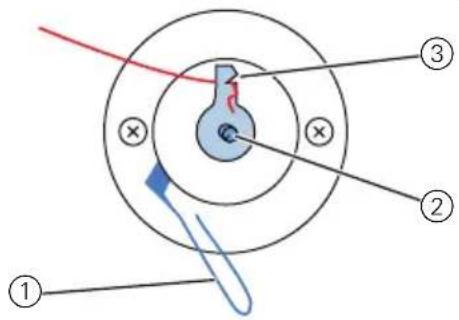

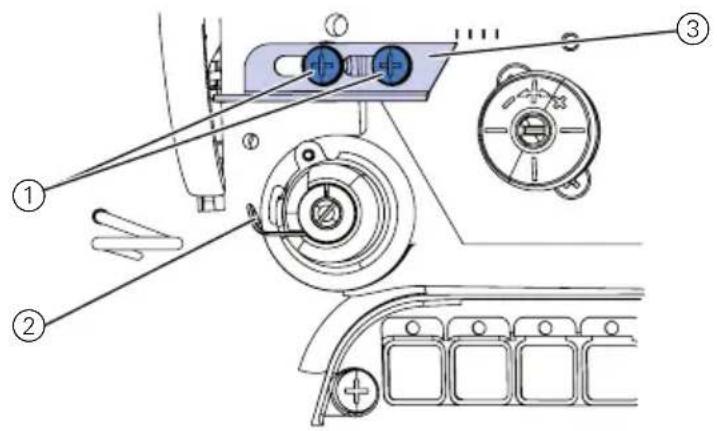

5. Faire passer le fil vers le dévidoir (3).

Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement ! Éteignez la machine à coudre avant d'enfiler le fil. AVERTISSEMENT

6. Coincer le fil derrière le couteau (3) et couper le bout libre du fil.

7. Mettre la canette sur l'arbre du dévidoir (2).

8. Tourner la canette dans le sens horaire jusqu'à ce qu'elle fasse

9. Tirer le levier du dévidoir (1) vers le haut.

Normalement le fil de crochet est embobiné pendant le processus de couture. Mais il est aussi possible d'embobiner le fil de crochet sans coudre, par exemple quand vous avez besoin d'une canette remplie afin de pouvoir commencer la couture. Processus de bobinage

1. Mettre la machine à coudre en marche.

2. Appuyer la pédale vers l'avant.

La machine se met à coudre et embobine le fil de crochet en même temps sur la canette. Quand la canette est rem- plie, le bobinage s'arrête automatiquement. Le levier du dévidoir descend. Le couteau se met automatiquement dans la position initiale en verticale.

3. Retirer la canette remplie.

4. Couper le fil derrière le couteau.

5. Insérer la canette remplie dans le crochet

5.5 Remplacer la canette du fil de crochet.

6. Répéter le processus de bobinage décrit ci-dessus avec une

(1) - Levier du dévidoir (2) - Arbre du dévidoir (3) - Couteau Risque d'endommagement des pieds presseur ou de la plaque à aiguille lors d'un bobinage sans tissus. Si vous n’effectuez pas le bobinage pendant la couture, il faut impérativement bloquer les pieds presseur dans leur position la plus élevée et régler la course du pied à la valeur minimale. ATTENTIONEmploi Notice d'instructions 567 Version 01.0 - 01/2015 23

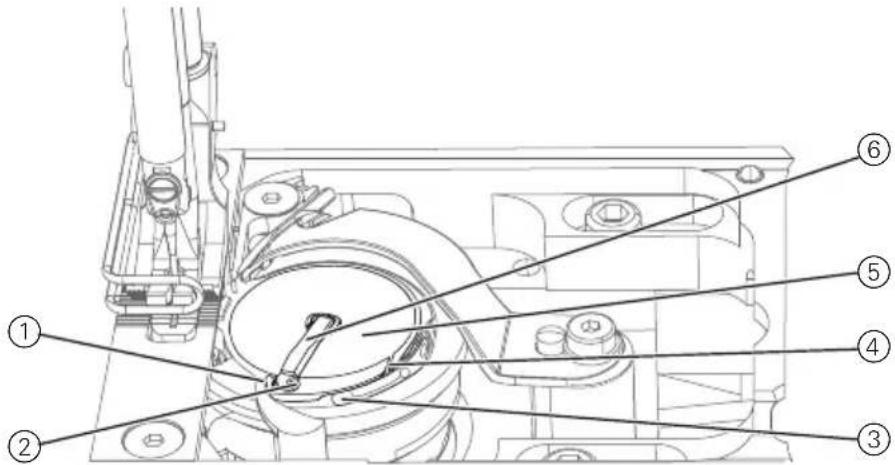

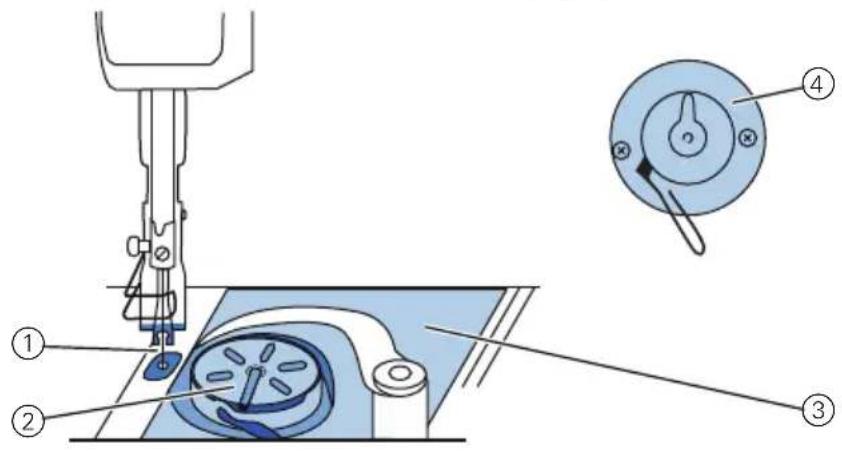

5.5 Remplacer la canette du fil de crochet

3. Insérer une canette remplie.

Important : Insérer la canette de manière à ce lorsque le fil est tiré, elle tourne dans le sens opposé du crochet.

4. Faire passer le fil de crochet à travers la fente (4) dans le boîtier

5. Amener le fil de crochet sous le ressort de tension (3).

6. Amener le fil de crochet à travers la fente (1) et le tirer encore

Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement ! Éteignez la machine à coudre avant de remplacer la canette du fil de crochet. AVERTISSEMENT

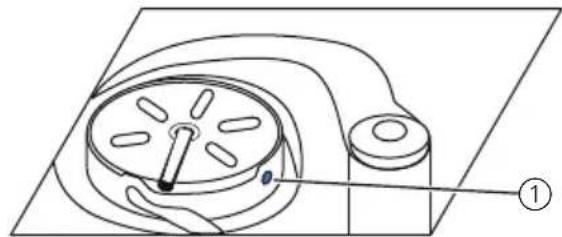

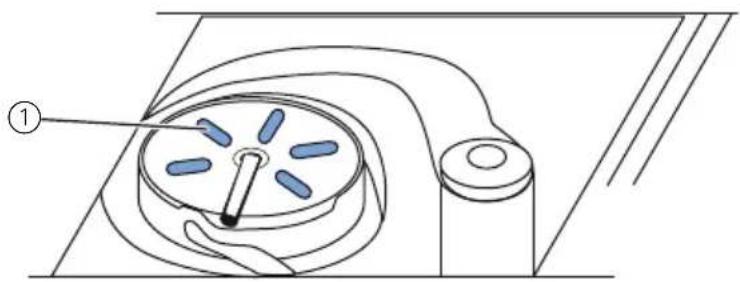

Détecteur de fin de canette auto- matique Machine avec détecteur de fin de canette automatique : Quand le fil de crochet doit être remplacé l'ecran du panneau de commande affiche le message 3217. Figure 10: Détecteur de fin de canette La plaque de la canette a des perforations de contrôle (1) sur un côté. Important : Insérer la canette dans le crochet de manière à ce que les perforations (1) soient en haut. Sinon le détecteur de fin de canette ne fonctionne pas.

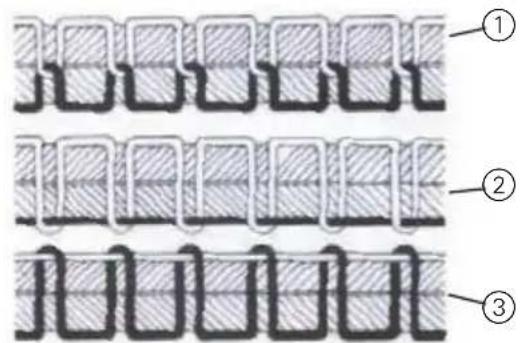

La tension du fil d'aiguille et du fil de crochet détermine où se trouve l'entrelancement des fils. Quand la tension des deux fils est pareille, ils s'entrelacent au milieu du tissus. Figure 11: Entrelacement des fils

(1) - Perforations de contrôle sur la canette

(1) - Tension du fil d'aiguille et du fil de crochet pareille (2) - Tension du fil de crochet plus fort que la tension du fil d'aiguille (3) - Tension du fil d'aiguille plus fort que la tension du fil de crochetEmploi Notice d'instructions 567 Version 01.0 - 01/2015 25

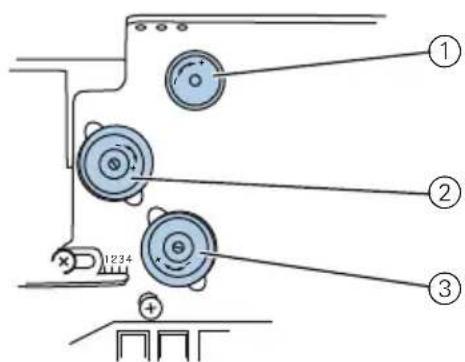

5.6.1 Régler la tension du fil d'aiguille

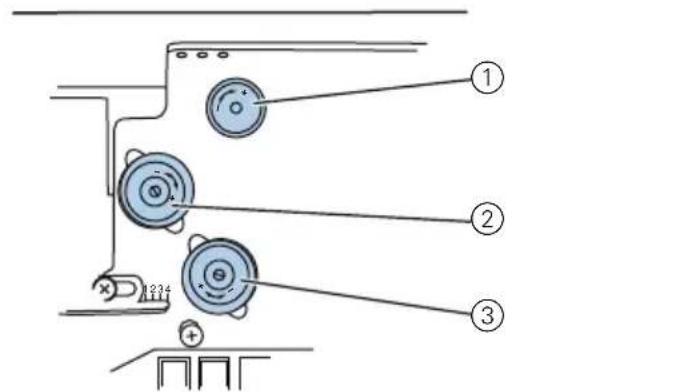

Les 3 roues de réglages du triangle de vis de tension déterminent la tension du fil d'aiguille. Figure 12: Triangle de tension pour le fil d'aiguille Tension principale La tension principale (3) détermine la tension normale lors de la couture. Réglage correct Régler la tension principale le plus bas possible. L'entrelacement des fils doit se trouver exactement au milieu du tissu. Erreurs dues à une tension trop forte

• Rupture de fil Prétension La prétension (1) retient le fil lorsque la tension principale (3) et la tension supplémentaire (2) sont complètement ouvertes. De plus, la prétension (1) détermine lors de la coupure du fil automatique la longueur du fil de départ pour la nouvelle couture. Fil de départ plus court :

1. Tourner la roue de réglage de la prétension (1) à droite.

Fil de départ plus long :

1. Tourner la roue de réglage de la prétension (1) à gauche.

Tension supplémentaire La tension supplémentaire (2) augmente la tension, par exemple lors de la couture des grossissements. Réglage correct La tension supplémentaire (2) doit être inférieure à la tension principale (3). Figure 13: Régler la tension du fil d'aiguille Dans la position de base le bord supérieur de la roue de réglage doit venir à fleur avec la vis au milieu. Augmenter la tension :

1. Tourner la roue de réglage à droite.

Diminuer la tension :

1. Tourner la roue de réglage à gauche.

Ouvrir la tension de l'aiguille La tension de l'aiguille s'ouvre automatiquement lors de la coupure du fil.

5.6.2 Régler la tension du fil de crochet

Figure 14: Régler la tension du fil de crochet La tension du fil de crochet se règle sur la vis de réglage (1). Augmenter la tension :

1. Tourner la vis de réglage (1) à droite.

Diminuer la tension :

1. Tourner la vis de réglage (1) à gauche.

5.7 Régler le régulateur du fil

Le régulateur de fil détermine quelle quantité de fil sera conduite autour du crochet. La quantité de fil demandée dépend de la qualité du tissus, de la grosseur du fil et de la longueur des points. Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement ! Éteignez la machine à coudre avant de régler la tension du fil de crochet. AVERTISSEMENT

(1) - Vis de réglage Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement ! Éteignez la machine à coudre avant de régler le ré- gulateur de fil. AVERTISSEMENTEmploi Notice d'instructions 567 Version 01.0 - 01/2015

Une quantité de fil plus élevée pour

• des grandes longueurs de points Une quantité de fil moins élevée pour

• des longueurs de points courtes Réglage correct : La boucle du fil d’aiguille glisse, étant légèrement tendue, sur la partie la plus épaisse du crochet. La plus grande quantité de fil est requise lorsque la boucle du fil d’aiguille passe sur le plus grand diamètre du crochet. Si le réglage est correcte, le ressort-tendeur de fil (2) sera tiré de 0,5 mm environ de sa position inférieure vers le haut. Figure 15: Régler le régulateur du fil

1. Desserrer les vis (1).

2. Déplacer le régulateur de fil (3) :

• Pour une quantité de fil plus petite : Déplacer le régulateur de fil (3) à droite

• Pour une quantité de fil plus grande : Déplacer le régulateur de fil (3) à gauche

(1) - Vis (2) - Ressort-tendeur de fil (3) - Régulateur de filEmploi Notice d'instructions 567 Version 01.0 - 01/2015 29

5.8 Lever les pieds presseurs

Figure 16: Levage du pied presseur par pédale

1. Appuyez la pédale (1) à moitié en arrière.

La machine s'arrête et lève les pieds presseur. Les pieds presseur restent levés aussi longtemps qu'on garde la pédale en position à moitié en arrière.

1. Appuyez la pédale (1) complètement en arrière.

La fonction de coupe-fil est activée et les pieds presseur seront levés. Risque d'écrasement dû aux pieds descendants ! Ne mettez pas vos mains sous les pieds presseur levés. ATTENTION

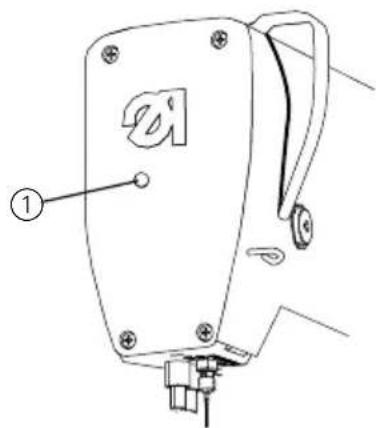

5.9 Bloquer les pieds presseur en position

haute Avec le bouton-poussoir (1) sur la tête de machine, les pieds presseur levés peuvent être bloqués dans leur position haute, par exemple pendant le bobinage du fil de crochet. Figure 17: Bloquer les pieds presseur en position haute par le bouton- poussoir Bloquer les pieds presseur en position haute :

1. Lever les pieds presseurs : 5.8 Lever les pieds presseurs.

2. Appuyer sur le bouton-poussoir (1) et le maintenir enfoncé.

3. Relâcher la pédale.

4. Relâcher le bouton-poussoir (1).

Les pieds presseur restent en position haute. Relâcher le blocage :

1. Appuyer de nouveau la pédale à moitié en arrière.

Les pieds presseur descendent. Le blocage est relâché.

(1) - Bouton-poussoir pour bloquer les pieds presseur levés Risque d'écrasement dû aux pieds descendants ! Ne mettez pas vos mains sous les pieds presseur lorsque le blocage en position élevée est relâché par pédale ou par levier. ATTENTIONEmploi Notice d'instructions 567 Version 01.0 - 01/2015 31

5.10 Régler la pression du pied presseur

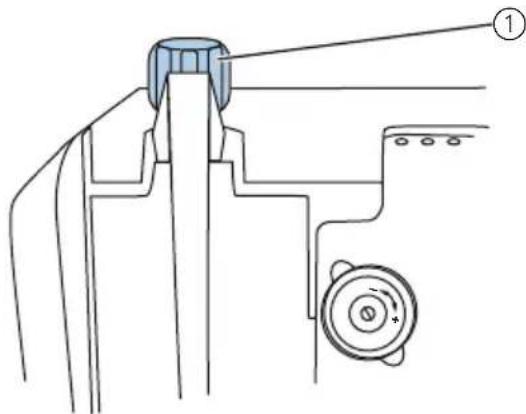

La roue de réglage en haut à gauche sur le bras de machine détermine la pression, que le pied presseur exerce sur le tissu. La pression est réglable en continu, il faut simplement tourner la roue. La pression voulue dépend des pièces à coudre :

• Moins de pression pour des matériaux souples, comme par exemple l'étoffe.

• Plus de pression pour des matériaux raides, comme par exemple le cuir. Réglage correct La pièce à coudre est transporté sans difficulté et ne "patine" pas. Erreurs dûes à une tension du pied presseur mal réglé

• Tension trop forte : La pièce à coudre se déchire.

• Tension trop basse : La pièce à coudre "patine". Figure 18: Roue de réglage pour la pression du pied presseur Augmenter la pression du pied presseur :

1. Tourner la roue de réglage (1) à droite.

Diminuer la pression du pied presseur :

1. Tourner la roue de réglage (1) à gauche.

(1) - Roue de réglage pour la pression du pied presseurEmploi Notice d'instructions 567 Version 01.0 - 01/2015

5.11 Régler la course d'élévation du pied pres-

seur La roue de réglage détermine la hauteur de l'élévation des pieds presseur lors de la couture. La course d'élévation est réglable en continu de 1 à 9 mm, il faut simplement tourner la roue. Figure 19: Régler la course d'élévation du pied presseur Augmenter l'élévation du pied presseur :

1. Tourner la roue de réglage à droite.

Diminuer l'élévation du pied presseur :

1. Tourner la roue de réglage à gauche.

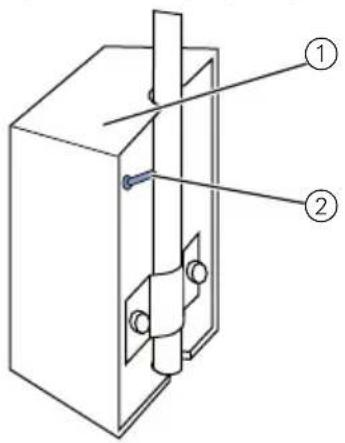

Machines avec réglage rapide d'élévation pneumatique Chez les machines qui sont équipées d'un réglage rapide d'élé- vation pneumatique, il est possible d'activer une élévation aug- mentée du pied presseur en appuyant sur la genouillère. Ceci est nécessaire, par exemple pour surpiquer des endroits plus épais. L'élévation augmentée du pied presseur aura toujours la hauteur maximale de 9 mm.

(1) - Roue de réglage pour l'élévation du pied presseurEmploi Notice d'instructions 567 Version 01.0 - 01/2015 33 L'élévation augmentée du pied presseur est activée avec la ge- nouillère. L'interrupteur à bascule sur l'arrière de la genouillère détermine, si l'élévation augmentée sera activée de manière du- rable ou seulement pendant que la genouillère est enfoncée. Figure 20: Réglage rapide d'élévation par genouillère Pour un changement durable :

1. Relever l'interrupteur à bascule (2).

• Allumer l'élévation augmentée du pied presseur : Pousser la genouillère (1) à droite.

• Éteindre l'élévation augmentée du pied presseur : Pousser la genouillère (1) encore une fois à droite. Pour un changement limité :

1. Baisser l'interrupteur à bascule (2).

• Allumer l'élévation augmentée du pied presseur : Pousser la genouillère (1) à droite et la maintenir poussée. L'élévation du pied presseur reste augmentée tant que la genouillère est poussée à droite.

• Éteindre l'élévation augmentée du pied presseur : Relâcher la genouillère (1). Le nombre de points s'adapte automatiquement à l'élévation du pied presseur. Il est réduit en fonction de l'accroissement de l'élévation.

(1) - Genouillère (2) - Interrupteur à basculeEmploi Notice d'instructions 567 Version 01.0 - 01/2015

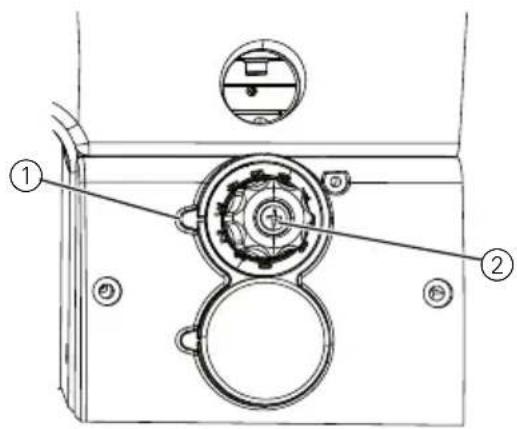

5.12 Régler la longueur de point

La roue de réglage sur la colonne de la machine détermine la longueur de point. La longueur de point est réglable en continu de 1 à 9 mm, il faut simplement tourner la roue. Le repère (1) sur le gauche de la roue indique la longueur de point actuelle. Figure 21: Régler la longueur de point Diminuer la longueur de point :

1. Tourner la roue de réglage (2) à droite.

Augmenter la longueur de point :

1. Tourner la roue de réglage (2) à gauche.

(1) - Repère indiquant la longueur de point sélectionnée (2) - Roue de réglage pour la longueur de pointEmploi Notice d'instructions 567 Version 01.0 - 01/2015 35

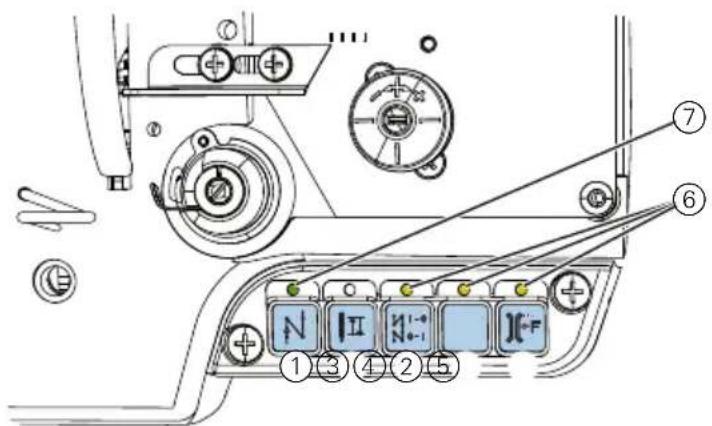

5.13 Bloc de touches au bras de la machine

Chaque touche sert à activer une fonction pendant la couture. Figure 22: Bloc de touches pour l'activation raccourcie de fonctions Touche pour couture en marche arrière (1) :

1. Appuyer sur la touche (1) et la maintenir enfoncée.

La machine coud en marche arrière tant que la touche (1) restera enfoncée.

2. Relâcher la touche (1).

La machine se met à coudre en avant. Touche pour la position de l'aiguille (2) :

1. Appuyer sur la touche (2).

L'aiguille monte en position haute. Commander les touches de fonction (3) à (5) : Activer la fonction :

1. Appuyer sur la touche.

La fonction est activée, la DEL au-dessus de la touche s'allume. Éteindre la fonction :

1. Appuyer de nouveau sur la touche.

La fonction est désactivée, la DEL s'éteint.

(1) - Touche pour couture en marche arrière (2) - Touche pour la position de l'ai- guille (3) - Touche pour arrêt initial et final (4) - Touche pour réglage d'élévation rapide et tension de fil additionnelle (optionnel) (5) - Touche pour tension de fil addi- tionelleEmploi Notice d'instructions 567 Version 01.0 - 01/2015

Touche pour arrêt initial et final (3) : La touche (3) annule le réglage général pour la couture d'arrêts initiaux et finaux. Si la couture d'arrêts a été activée, le prochain arrêt sera supprimé en appuyant sur la touche (3). Si la couture d'arrêts a été désactivée, le prochaîn arrêt sera cousu en appuyant sur la touche (3). Pour le réglage général de la couture d'arrêts initiaux et finaux, veuillez consulter la Notice d'instructions de l'unité de contrôle DAC CLASSIC. Touche pour la deuxième tension de fil et le réglage rapide d'élévation (4) : Important : Cette touche ne peut être activée, si l'équipement optionnel correspondant à la fonction a été monté. En appuyant sur la touche (4), la tension de fil additionnelle et l'élévation augmentée du pied presseur seront activées. Touche pour la deuxième tension de fil (5) : En appuyant sur la touche (5), la tension de fil additionnelle sera activée

5.14 Utilisation de l'unité de contrôle

Le fonctionnement de la machine est assurée par l'unité de contrôle DAC CLASSIC. L'utilisation de l'unité de contrôle est décrite séparément dans la Notice d'instructions pour l'unité de contrôle. Cette notice d'instructions fait partie des accessoires de l'unité de contrôle. En outre vous la trouvez dans la section "Download" du site internet www.duerkopp-adler.comEmploi Notice d'instructions 567 Version 01.0 - 01/2015 37

La pédale démarre et commande le processus de couture. Figure 23: Coudre avec la pédale Position de départ :

• Position de pédale 0 : La machine est en arrêt, les aiguilles sont levées, les pieds presseur descendus. Aligner le matériel à coudre :

1. Appuyer la pédale à moitié en arrière en position -1 :

Les pieds presseur se lèvent.

2. Positionner le matériel de couture dans la position de départ.

1. Appuyer la pédale vers l'avant en position +1 :

La machine se met à coudre. La vitesse augmente au fur et à mesure que la pédale est appuyée en avant. Risque de blessure dû à la pointe de l'aiguille lors d'un démarrage de couture involontaire ! Faites attention de ne pas appuyer sur la pédale par inadvertance quand vos doigts se trouvent à portée de la pointe d'aiguille. AVERTISSEMENT

(1) - Position de pédale +1: Processus de couture actif (2) - Position de pédale 0: Position d'arrêt (3) - Position de pédale -1: Lever les pieds presseur (4) - Position de pédale -2: Coudre l'arrêt final et couper le filEmploi Notice d'instructions 567 Version 01.0 - 01/2015

1. Relâcher la pédale en position 0 :

La machine s'arrête, les aiguilles et les pieds presseur sont descendus. Continuer la couture :

1. Appuyer la pédale vers l'avant en position +1 :

La machine se remet à coudre. Surpiquer des couches de tissus plus épaisses :

1. Activer l'élévation augmentée du pied presseur avec la

genouillère (équipement optionnel) ou par la touche 4 sur le bloc de touches

5.11 Régler la course d’élévation du pied presseur

ou 5.13 Bloc de touches au bras de la machine. Changer la longueur de point :

1. Tourner la roue de réglage pour la longueur de point,

5.12 Régler la longueur de point.

Augmenter la tension de fil : Pour cette fonction, l'équipement optionnel pour deuxième tension de fil doit être installé.

1. Activer la tension de fil additionnelle avec la touche pour l'acti-

vation raccourcie de fonction,

5.13 Bloc de touches au bras de la machine.

Coudre des arrêts intermédiaires :

1. Couture en marche arrière par la touche pour l'activation rac-

courcie de la fonction,

5.13 Bloc de touches au bras de la machine.

1. Appuyez la pédale complètement en arrière en position -2 :

La machine coud l'arrêt final, le coupe-fil coupe le fil. La machine s'arrête, les aiguilles et les pieds presseur sont levés.

2. Enlever le matériel à coudre.Entretien

Notice d'instructions 567 Version 01.0 - 01/2015 39 6 Entretien Ce chapitre décrit des travaux d'entretien simples qui doivent être effectuer régulièrement. Ces travaux d'entretien peuvent être ef- fectuer par les personnes qui opèrent la machine. Les travaux d'entretien plus approfondis doivent seulement être effectuer par un personnel qualifié. Les travaux d'entretien approfondis sont décrits dans les Instructions de service.

6.1 Travaux de nettoyage

6.1.1 Nettoyer la machine

Les poussières de couture et les restes de fil doivent être enlever toutes les 8 heures de service avec un pistolet pneumatique ou un pinceau. Avec un matériel de couture qui produit beaucoup de poussière, il faut nettoyer la machine plus souvent. Risque de blessure dû aux particules qui se dé- gagent ! Éteignez la machine à l'interrupteur principal avant de commencer le nettoyage. Des particules et des déchets qui se dégagent peuvent provoquer des blessures aux yeux. Tenez le pistolet à air comprimé de manière à ce que les particules ne soient pas projetés en direc- tion des personnes! AVERTISSEMENT Un manque de propreté peut perturber le bon fonctionne- ment de la machine. Les poussières de couture et les restes de fil peuvent pertur- ber le bon fonctionnement de la machine. Nettoyez la machine régulièrement comme décrit dans ce ma- nuel. ATTENTIONEntretien Notice d'instructions 567 Version 01.0 - 01/2015

Figure 24: Endroits nécessitant un nettoyage particulier Endroits particulièrement sensibles d'attirer les poussières

• Coupe-fil au dévidoir pour le fil de crochet (4)

• Endroit en dessus de la plaque à aiguille (3)

• Endroit autour de l'aiguille (1) Séquences de nettoyage:

1. Fermer l’interrupteur principal.

2. Enlever la poussière et les restes de fil avec un pistolet à air

comprimé ou un pinceau.

(1) - Endroit autour de l'aiguille (2) - Crochet (3) - Endroit en dessus de la plaque à aiguille Des produits de nettoyage contenants des dissolvants peuvent abîmer la peinture. Des produits de nettoyage contenants des dissolvants abî- ment la peinture. N'utilisez que de produits sans dissolvant pour nettoyer la ma- chine. ATTENTIONEntretien Notice d'instructions 567 Version 01.0 - 01/2015 41

6.1.2 Nettoyer la grille de ventilateur du moteur

La grille de ventilateur du moteur doit être nettoyée une fois par mois avec un pistolet à air comprimé. Avec un matériel de couture qui produit beaucoup de poussière, il faut nettoyer la grille du ventilateur plus souvent. Figure 25: Nettoyer la grille de ventilateur du moteur Séquences de nettoyage:

1. Fermer l’interrupteur principal.

2. Enlever la poussière et les restes de fil avec un pistolet à air

comprimé ou un pinceau. Risque de blessure dû aux particules qui se dé- gagent ! Éteignez la machine à l'interrupteur principal avant de nettoyer la grille de ventilation du moteur. Des particules et des déchets qui se dégagent peuvent provoquer des blessures aux yeux. Tenez le pistolet à air comprimé de manière à ce que les particules ne soient pas projetés en direc- tion des personnes! AVERTISSEMENT

(1) - Dessus de table (2) - Grille de ventilation du moteurEntretien Notice d'instructions 567 Version 01.0 - 01/2015

6.2 Vérifier le niveau d'huile

6.2.1 Lubrification de la tête de machine

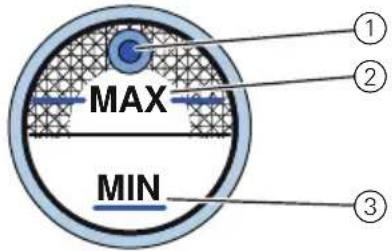

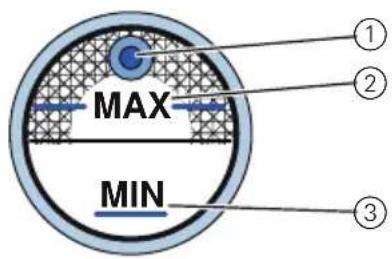

Figure 26: Affichage de niveau d'huile Vérifier le niveau d'huile

1. Vérifier le niveau d'huile quotidiennement.

Important : Le niveau d'huile doit être constamment entre le trait- repère niveau minimal (3) et le trait-repère niveau maximal (2). Remplir l'huile Au besoin remplir d'huile en le versant par le trou de remplissage (1).

1. Éteindre la machine à l’interrupteur principal.

2. Verser l'huile au plus jusqu'au trait-repère niveau maximal (2).

3. Rallumer la machine à l’interrupteur principal.

Lésions cutanées dues au contact avec l'huile ! L’huile peut provoquer des éruptions cutanées. Evitez un contact de l'huile avec la peau ! Lavez-vous soigneusement après chaque contact ! AVERTISSEMENT Dégâts éventuels causés à l'environnement par l'huile. L'huile constitue un polluant et ne doit pas entrer dans la canalisation ou la terre. Recueillez soigneusement toute huile usée et éva- cuez l'huile usée et les pièces recouvertes d'huile selon les réglementations.

(1) - Trou de remplissage(2) - Trait-repère niveau maximal(3) - Trait-repère niveau minimal Un niveau d'huile inapproprié peut endommager la machine. Une quantité excessive ou insuffisante d'huile peut causer des dommages à la machine. Vérifiez le niveau d'huile quotidiennement et remplissez la quan- tité d'huile nécessaire pour que le niveau d'huile se trouve entre les traits-repère pour le niveau minimal et maximal. ATTENTIONEntretien Notice d'instructions 567 Version 01.0 - 01/2015 43 Huile à utiliser : Pour lubrifier la tête de machine et le crochet, utilisez exclusive- ment le lubrifiant DA 10 ou toute autre huile de qualité identique avec les spécifications suivantes :

• Viscosité à 40° C:10 mm²/s

Vérifier le niveau d'huile pour la lubrification du crochet une fois par semaine. Figure 27: Lubrification du crochet Vérifier le niveau d'huile

1. Rabattre la tête de machine en arrière.

2. Vérifier la quantité d'huile dans le réservoir (2).

Important : Le niveau d'huile doit être constamment entre le trait- repère niveau minimal (3) et le trait-repère niveau maximal (4).

3. Au besoin remplir d'huile en le versant par le trou de remplis-

sage (1). L'utilisation d'un mauvais lubrifiant peut mener à une ava- rie de machine. L'utilisation de mauvaises sortes de lubrifiant peut endomma- ger la machine. Utilisez uniquement des lubrifiants qui correspondent aux ATTENTION

(1) - Trou de remplissage (2) - Réservoir (3) - Trait-repère niveau minimal (4) - Trait-repère niveau maximalEntretien Notice d'instructions 567 Version 01.0 - 01/2015

6.3 Vérifier le système pneumatique

Figure 28: Afficheur de pression sur l'unité de conditionnement d'air comprimé Vérifier la pression :

1. Vérifier quotidiennement la pression à l'afficheur de

pression (2). Valeur indicative : 6 bar Important : La pression ne doit pas dévier de plus de 1 bar de la valeur indicative.

(1) -Valeur indicative : 6 bar (2) - Afficheur de pression Une mauvaise pression peut mener à une avarie de ma- chine. La mauvaise pression peut causer des dommages à la ma- chine. Vérifier la pression quotidiennement. ATTENTIONEntretien Notice d'instructions 567 Version 01.0 - 01/2015 45 Dans le séparateur d'eau de l'unité de conditionnement d'air com- primé s'accumule de l'eau de condensation. Figure 29: Niveau d'eau dans l'unité de conditionnement d'air comprimé Vérifier le niveau d'eau :

1. Vérifier le niveau d'eau quotidiennement.

Important : L'eau ne doit pas monter jusqu'à la cartouche fil- trante (1). Au besoin vider l'eau :

1. Éteindre la machine à l’interrupteur principal.

2. Poser un récipient en dessus de la vis de purge (3) pour récu-

3. Débrancher le tuyau d'air comprimé du réseau d'air comprimé.

4. Dévisser la vis de purge (3) complètement.

5. Vider l'eau dans le récipient.

6. Resserrer la vis de purge (3).

7. Rebrancher le tuyau d'air comprimé au réseau d'air comprimé.

8. Rallumer la machine à l’interrupteur principal.

(1) - Cartouche de filtre (2) - Séparateur d'eau (3) - Vis de vidange Un niveau d'eau trop élevé peut mener à une avarie de ma- chine. Une quantité excessive d'eau peut causer des dommages à la machine. Vérifiez le niveau d'eau quotidiennement et videz l'eau de condensation excessive qui se trouve dans le séparateur d'eau. ATTENTIONEntretien Notice d'instructions 567 Version 01.0 - 01/2015

Votre interlocuteur pour la réparation ou d'autres soucis avec votre machine: Dürkopp Adler AG Potsdamer Str. 190 D-33719 Bielefeld Tél. [phone] Fax [phone] Courriel: [e-mail] Internet: www.duerkopp-adler.comInstallation Notice d'instructions 567 Version 01.0 - 01/2015 47 7 Installation

7.1 Vérifier l'étendue de la livraison

Important : L’étendue de la livraison dépend de votre commande.

1. Avant l’assemblage et l’installation, veuillez vérifier si vous dis-

posez de toutes les pièces. Figure 30: Etendue de la livraison Risque de blessure ! Seulement un personnel qualifié est autorisé à as- sembler et installer la machine. Portez des gants et des chaussures de protection pour déballer et installer la machine. AVERTISSEMENT

(1) - Panneau de commande(2) - Dessus de table(3) - Tiroir(4) - Bâti(5) - Pédale(6) - Unité de conditionnement d'air comprimé(7) - Genouillère(8) - Unité de contrôle(9) - Carter d'huile(10) - Porte-bobineInstallation Notice d'instructions 567 Version 01.0 - 01/2015

Équipement standard :

• Porte-bobines avec bras de débobinage (10)

• Unité de contrôle (8)

• Panneau de commande pour l'unité de contrôle (1) Équipement en option:

• Unité de conditionnement d'air comprimé (6)

• Lampe de couture (sans illustration)

7.2 Enlever les dispositifs de sécurité de trans-

port Enlever tous les dispositifs de sécurité de transport avant d’ins- taller et d’assembler la machine !

1. Enlever les feuillards de cerclages ainsi que les lattes retenant

la tête de machine, la table et le bâti.

2. Enlever les cales de support se trouvant entre le bras de

machine et la plaque à aiguille.Installation Notice d'instructions 567 Version 01.0 - 01/2015 49

7.3 Monter l'ossature du bâti

Figure 31: Monter l'ossature du bâti

1. Visser la traverse du bâti (4) sur les longerons du bâti (3).

2. Visser le support pour burette (8) sur l'arrière du longeron du

3. Visser la traverse du pied (6) sur la barre du pied du bâti (5).

4. Mettre les longerons intérieurs (2) de façon à ce que la partie

longue de la tête du longeron intérieur (1) soit au-dessus de la partie longue de la barre du pied du bâti (5).

5. Visser les longerons intérieurs (2) de facon à ce que les deux

têtes des longerons intérieurs (1) soient au même niveau.

6. Important : Tourner la vis de réglage (7) de manière à ce

qu'elle repose uniformément au sol.

(1) - Têtes des longerons intérieurs (2) - Longerons intérieurs (3) - Longerons du bâti (4) - Traverse du bâti (5) - Barre du pied du bâti (6) - Traverse du pied (7) - Vis de réglage (8) - Support pour buretteInstallation Notice d'instructions 567 Version 01.0 - 01/2015

7.4 Compléter le dessus de table

Le dessus de table fait partie de l'équipement optionnel. Afin de pouvoir fabriquer votre propre dessus de table, veuillez consulter le plan au chapitre 9 Annexe. Figure 32: Compléter le dessus de table

1. Visser le tiroir (3) avec son support sur le côté gauche de la

partie inférieure du dessus de table.

2. Visser le carter d'huile (4) sous l'échancrure de la machine.

3. Visser le conduit de câbles (5) sur la partie inférieure du dessus

4. Mettre le porte-bobines (7) dans le trou percé.

5. Fixer le porte-bobines (7) avec écrou et rondelle.

6. Visser le support pour bobines et le bras de débobinage sur

le porte-bobine (7) de façon à ce qu'ils se superposent exac- tement.

7. Mettre le support pour la tête de machine (1) dans le trou percé.

8. Mettre les moitiés inférieures des charnières dans les

(1) - Support pour la tête de ma- chine (2) - Échancrure pour la moitié inférieure de la charnière (3) - Tiroir (4) - Carter d'huile (5) - Conduit de câbles (6) - Creux pour les angles en caoutchouc (7) - Porte-bobineInstallation Notice d'instructions 567 Version 01.0 - 01/2015 51 échancrures (2) et fixer les par vis.

9. Mettre les angles en caoutchouc dans les creux (6).

7.5 Fixer le dessus de table sur le bâti

Figure 33: Fixer le dessus de table sur le bâti

1. Poser le dessus de table sur les têtes des longerons intérieurs .

7.6 Régler la hauteur de la table de travail

La hauteur de travail est réglable en continu entre 750 et 900 mm (mesurée entre le sol et le bord supérieur du dessus de table). Figure 34: Régler la hauteur de la table de travail

1. Desserrer les vis (1) sur les longerons.

2. Ajuster le dessus de table à la hauteur désirée.

Important : Afin d'éviter que les longerons se calent, tirer ou pousser la table uniformément sur les deux côtés.

3. Serrer les vis (1) sur les longerons.

(1) - Vis Risque d'écrasement ! Lorsqu'on desserre les vis sur les longerons, il se peut que le dessus de table descende sous l'effet de son propre poids, d'autant plus si la tête de ma- chine est déjà posée dessus. Faites donc attention à ce que vos mains ne soient pas coincées lorsque vous desserrez les vis. AVERTISSEMENTInstallation Notice d'instructions 567 Version 01.0 - 01/2015 53

7.7 Unité de contrôle

Le fonctionnement de la machine est assurée par l'unité de contrôle DAC CLASSIC.

7.7.1 Monter l'unité de contrôle

Figure 35: Monter l'unité de contrôle

1. Visser l'unité de contrôle (2) avec les 4 dispositifs de fixation (3)

sous le dessus de table.

2. Bloquer le cordon d'alimentation dans le serre-câble (1)

3. Visser le serre-câble (1) sous le dessus de table.

(1) - Serre-câble (2) - Unité de contrôle(3) - Dispositif de fixationInstallation Notice d'instructions 567 Version 01.0 - 01/2015

7.7.2 Monter la pédale et le transmetteur de valeur de

vitesse Figure 36: Monter le transmetteur de valeur de vitesse

1. Poser la pédale (4) sur la traverse du pied (3) et l'aligner de

façon à ce que le centre de la pédale se trouve en dessus de l'aiguille. A cette fin la traverse du pied est pourvue de trous oblongs.

2. Visser la pédale (4) sur la traverse du pied (3).

3. Visser le transmetteur de valeur de vitesse (6) à l'équerre de

4. Visser l'équerre de fixation (6) sous le dessus de table de facon

à ce que la tringlerie de pédale (1) passe du transmetteur de valeur de vitesse (5) vers la pédale (4) en verticale.

5. Accrocher les logements sphériques de la tringlerie de

pédale (1) au transmetteur de vitesse (5) et à la pédale (4).

6. Régler la tringlerie de pédale (1) à la bonne longueur:

Réglage correct : La pédale (4) au repos doit avoir une incli- naison de 10°.

(1) - Tringlerie de pédale (2) - Vis (3) - Traverse du pied (4) - Pédale (5) - Transmetteur de valeur de vi- tesseInstallation Notice d'instructions 567 Version 01.0 - 01/2015 55

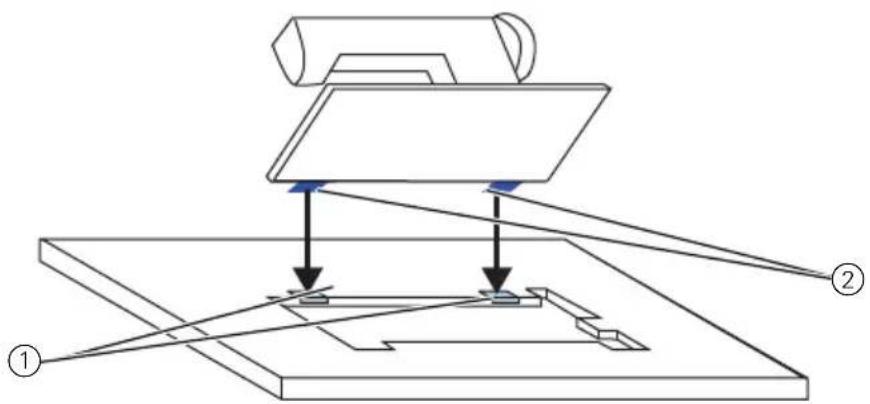

1. Visser les parties supérieures des charnières (2) sur la tête de

2. Mettre la tête de machine depuis le haut dans un angle de 45°

3. Loger les parties supérieures des charnières (2) dans les gar-

nitures en caoutchouc (1).

4. Faire basculer la tête de machine et la positionner dans la

découpure de la table.

(1) - Garniture en caoutchouc (2) - Parties supérieures des charnières Risque d'écrasement ! La tête de machine a un poids considérable. Faites donc attention lors de sa mise en place à ne pas vous coincer les doigts. Surtout lorsque vous logerez les parties supé- rieures des charnières dans les garnitures en caoutchouc. AVERTISSEMENTInstallation Notice d'instructions 567 Version 01.0 - 01/2015

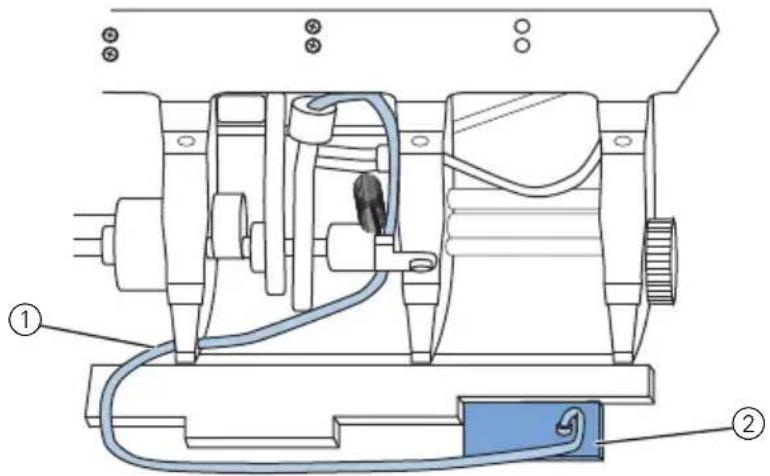

7.9 Monter le tuyau d’aspiration d’huile

Figure 38: Monter le tuyau d’aspiration d’huile

1. Rabattre la tête de machine.

2. Visser le filtre (2) avec le raccord en plastique à droite dans le

3. Mettre le tuyau d'aspiration d'huile (1) dans le raccord en plas-

(1) - Tuyau d'aspiration d'huile (2) - FiltreInstallation Notice d'instructions 567 Version 01.0 - 01/2015 57

7.10 Monter le panneau de commande

Figure 39: Monter le panneau de commande

1. Dévisser le couvert de bras (1) et le couvercle de vanne (2).

2. Visser le panneau de commande (4) avec l'équerre de

fixation (3) aux 2 trous taraudés (5) sur le bras de machine.

3. Poser le câble de connexion du panneau de commande dans

l'intérieur de la machine.

4. Faire passer le câble en bas vers l'unité de contrôle.

5. Insérer la fiche du câble de connexion dans la prise femelle

B776 de l’unité de contrôle.

6. Visser le couvert de bras (1) et le couvercle de vanne (2).

(1) - Couvert du bras (2) - Couvercle de vanne (3) - Équerre de fixation du panneau de commande (4) - Panneau de commandeInstallation Notice d'instructions 567 Version 01.0 - 01/2015

7.11 Connexion électrique

7.11.1 Vérifier la tension du secteur

Important : La tension indiquée sur la plaque signalétique du moteur doit correspondre à celle du secteur.

1. Vérifier la tension du secteur avant de brancher la machine.

7.11.2 Brancher l'unité de contrôle

Le branchement de l'unité de contrôle inclut les travaux :

• Mettre les prises de tous les câbles de connexion dans les prises sur le dos de l'unité de contrôle.

• Brancher l'unité de contrôle au réseau électrique par le câble d'alimentation. Veuillez consulter à ce sujet la Notice d'instructions pour l'unité de contrôle DAC CLASSIC. Cette notice d'instructions fait partie des accessoires de l'unité de contrôle. Danger de mort - Risque d'électrocution! Seulement un personnel qualifié est autorisé à connecter la machine. Avant de commencer des travaux sur l’équipement électrique, débranchez la fiche d'alimentation de la prise! Sécuriser la fiche d'alimentation contre un rebran- chement par inadvertance. La tension indiquée sur la plaque signalétique du moteur doit correspondre à celle du secteur. DANGER Danger de mort - Risque d'électrocution! Tirer impérativement la fiche d'alimentation avant de brancher l'unité de contrôle. Sécuriser la fiche d'alimentation contre un rebran- chement par inadvertance. DANGERInstallation Notice d'instructions 567 Version 01.0 - 01/2015 59 En outre, vous la trouvez dans la section "Download" du site internet www.duerkopp-adler.com Figure 40: Plan de connexion DAC CLASSIC

7.11.3 Brancher la tête de machine

1. Enficher la fiche du câble de connexion pour la tête de machine

dans la prise de l'unité de contrôle. Vous trouvez le plan de connexion dans la Notice d'instructions de l'unité de contrôle DAC CLASSIC.Installation Notice d'instructions 567 Version 01.0 - 01/2015

7.11.4 Établir la liaison équipotentielle

Le câble de mise à terre dirige les charges statiques de la tête de machine à la terre. Figure 41: Établir la liaison équipotentielle

1. Rabattre la tête de machine.

2. Faire passer le câble de mise à terre de la connexion (1) au dos

de l'unité de contrôle à travers l'échancrure dans le dessus de table et sur la fiche plate (2) de la plaque de base. Danger de mort - Risque d'électrocution! Tirer impérativement la fiche d'alimentation avant d'établir la liaison équipotentielle. Sécuriser la fiche d'alimentation contre un rebran- chement par inadvertance. DANGER

(1) - Connexion à l'unité de contrôle (2) - Fiche plateInstallation Notice d'instructions 567 Version 01.0 - 01/2015 61

7.11.5 Monter et connecter la genouillère

La genouillère n'est pas livré d'office avec la machine mais fait partie de l'équipement optionnel. Figure 42: Monter et connecter la genouillère

1. Visser la genouillère (2) avec la fixation (1) devant le carter

d'huile sous le dessus de table.

2. Brancher le câble de mise à terre au dos de l'unité de contrôle.

3. Faire passer le câble de connexion (3) entre le carter d'huile

et l'unité de contrôle vers l'arrière.

4. Insérer la fiche (4) du câble de connexion dans la prise

femelle (5) de l’unité de contrôle. (1) - Fixation (2) - Genouillère (3) - Câble de connexion (4) - Fiche (5) - Prise femelle

7.12 Connexion pneumatique

7.12.1 Monter l'unité de conditionnement d'air com-

primé Réglage correct La pression de réseau pneumatique est de 8 à 10 bar. Figure 43: Monter l'unité de conditionnement d'air comprimé

1. Fixer l'unité de conditionnement d'air comprimé (3) avec

équerre, vis et languette à la traverse du bâti supérieure (1).

2. Raccorder le tuyau de machine (4) qui sort de la tête de

machine en haut à droite à l'unité de conditionnement d'air comprimé (3).

3. Raccorder le tuyau pour la connexion au système (2) à l'ali-

mentation pneumatique. Une mauvaise pression peut mener à une avarie de ma- chine. La mauvaise pression peut causer des dommages à la ma- chine. ATTENTION

(1) - Traverse du bâti(2) - Tuyau pour la connexion au systéme(3) - Unité de conditionnement d'airInstallation Notice d'instructions 567 Version 01.0 - 01/2015 63

7.12.2 Régler la pression de service

Réglage correct La pression de service pour l'unité pneumatique est de 6 bar. Figure 44: Régler la pression de service

1. Soulever la poignée (1).

2. Régler la pression de service de façon à ce que l'afficheur de

pression (2) indique 6 bar.

• Augmenter la pression : Tourner la poignée (1) dans le sens d'horloge.

• Réduire la pression : Tourner la poignée (1) dans le sens contraire d'horloge.

3. Abaisser la poignée (1).

Une mauvaise pression peut mener à une avarie de ma- chine. La mauvaise pression peut causer des dommages à la ma- chine. ATTENTION

(1) - Poignée (2) - Afficheur de pressionInstallation Notice d'instructions 567 Version 01.0 - 01/2015

Figure 45: Affichage de niveau d'huile Vérifier le niveau d'huile

1. Vérifier le niveau d'huile quotidiennement.

Important : Le niveau d'huile doit être constamment entre le trait- repère niveau minimal (3) et le trait-repère niveau maximal (2). Remplir l'huile Au besoin, remplir d'huile en le versant dans le trou de remplissage (1).

1. Éteindre la machine à l’interrupteur principal.

2. Verser l'huile au plus jusqu'au trait-repère niveau maximal (2).

3. Rallumer la machine à l’interrupteur principal.

Lésions cutanées dues au contact avec l'huile ! L’huile peut provoquer des éruptions cutanées. Evitez tout contact d'huile avec la peau ! Lavez-vous soigneusement après chaque contact ! AVERTISSEMENT Dégâts éventuels causés à l'environnement par l'huile. L'huile constitue un polluant et ne doit pas entrer dans la canalisation ou la terre. Recueillez soigneusement toute huile usée et éva- cuez l'huile usée et les pièces recouvertes d'huile

(1) - Trou de remplissage(2) - Trait-repère niveau maximal(3) - Trait-repère niveau minimalInstallation Notice d'instructions 567 Version 01.0 - 01/2015 65 L'huile à utiliser : Pour lubrifier la tête de machine et le crochet, utilisez exclusive- ment le lubrifiant DA 10 ou toute autre huile de qualité identique avec les spécifications suivantes :

• Viscosité à 40° C:10 mm²/s

• Point d’inflammation :150°C Un mauvais niveau d'huile peut mener à une avarie de ma- chine. Une quantité excessive ou insuffisante d'huile peut causer des dommages à la machine. Vérifiez le niveau d'huile quotidiennement et remplissez la quantité d'huile nécessaire pour que le niveau d'huile se ATTENTION L'utilisation du mauvais lubrifiant peut mener à une avarie de machine. L'utilisation de mauvaises sortes de lubrifiant peut causer des dommages à la machine. Utilisez uniquement des lubrifiants qui correspondent aux spécifications de la notice d'instructions. ATTENTIONInstallation Notice d'instructions 567 Version 01.0 - 01/2015

Vérifier le niveau d'huile pour la lubrification du crochet une fois par semaine. Figure 46: Lubrification du crochet Vérifier le niveau d'huile

1. Rabattre la tête de machine en arrière.

2. Vérifier la quantité d'huile dans le réservoir (2).

Important : Le niveau d'huile doit être constamment entre le trait- repère niveau minimal (3) et le trait-repère niveau maximal (4).

3. Au besoin, remplir d'huile en le versant dans le trou de rem-

(1) - Trou de remplissage (2) - Réservoir (3) - Trait-repère niveau minimal (4) - Trait-repère niveau maximalInstallation Notice d'instructions 567 Version 01.0 - 01/2015 67

7.14 Essai de couture

Faites un essai de couture avant la mise en service de la ma- chine. Réglez la machine selon les exigences du matériel à coudre qui va être travailler. Lisez pour cela les chapitres concernés de la Notice d'instruc- tions. Lisez les chapitres concernés de la Instructions de service pour changer le réglage de la machine, si jamais le résul- tat de l'essai de couture n'est pas satisfaisant. Faire l'essai de couture

1. Poser une aiguille.

2. Bobiner le fil de crochet.

3. Poser une canette de fil de crochet.

4. Enfiler le fil de crochet.

5. Enfiler le fil d'aiguille.

6. Régler la tension du fil par rapport au matériel à coudre.

7. Régler le régulateur de fil par rapport au matériel à coudre.

8. Régler la pression du pied-presseur par rapport au matériel à

9. Régler l'élévation du pied-presseur par rapport au matériel à

10. Régler la longueur de point.

11. Commencer l'essai de couture à vitesse réduite.

12. Augmenter la vitesse progressivement jusqu'à la vitesse nor-

male de travail. Risque d'accident dû à la pointe de l'aiguille et des parties en mouvement ! Éteignez la machine à coudre avant d'échanger l'ai- guille, d'enfiler le fil, de poser la canette du fil de cro- chet et avant de régler la tension du fil de crochet et le régulateur de fil. AVERTISSEMENTInstallation Notice d'instructions 567 Version 01.0 - 01/2015 68Recyclage Notice d’instructions 567 Version 01.0 - 01/2015 69 8 Recyclage Le client est responsable pour le recyclage de la machine et du matériel d'emballage. Lors du recyclage, respecter les dispositions légales en vigueur.Recyclage Notice d’instructions 567 Version 01.0 - 01/2015 70Annexe Notice d’instructions 567 Version 01.0 - 01/2015 71 9 Annexe Mesures pour la fabrication d'un dessus de tableAnnexe Notice d’instructions 567 Version 01.0 - 01/2015
