Aerophone AE20 - Instrument de musique ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Instrument de musique électronique à vent (souffle numérique)
Dimensions (approx.)	Environ 70 cm de longueur
Poids (approx.)	Environ 1 kg (sans accessoires)
Alimentation	Adaptateur secteur (DC 5 V) ou 4 piles AA (alcalines ou Ni-MH)
Moteur sonore	ZEN-Core (compatible avec les sonorités SuperNATURAL et kits de batterie)
Polyphonie	Jusqu'à 4 parties simultanées (Lead, Drone, etc.)
Effets intégrés	Reverb, Chorus, Delay, MFX, IFX (plus de 70 types d'effets)
Capteurs	Capteur de souffle, capteur de morsure (roseau), touches de performance, molette de pouce, accéléromètre de mouvement (AE-30, mais AE-20 en partie)
Doigtés	Saxophone, flûte à bec, trompette, flûte, clarinette, doigtés électroniques et personnalisables
Connectivité	USB MIDI/Hôte, Bluetooth Audio/MIDI, sortie casque (jack 3,5 mm stéréo), sortie ligne (jack 6,35 mm), prise pour clé USB
Haut-parleurs intégrés	Oui, avec réglage de volume et mode automatique (désactivation si casque branché)
Écran	Écran LCD rétroéclairé avec contraste réglable et mise en veille
Stockage	Mémoire interne pour scènes utilisateur et tonalités, extensible via clé USB
Fonctions supplémentaires	Harmonie automatique, drone, transposition, décalage d'octave, hold mode, breath curve personnalisable
Entretien	Nettoyer le bec et le capteur de morsure avec un chiffon sec ; éviter l'humidité excessive
Sécurité	Arrêt automatique (Auto Off) réglable ; utilisation avec piles ou adaptateur recommandé
Pièces détachées / Réparabilité	Bec, roseau, capuchon, cache-poussière disponibles ; réparation par centre agréé Roland
Contenu de la boîte	Aerophone AE-20, bec, capuchon, câble USB, adaptateur secteur, guide de démarrage rapide, feuille de sécurité

FOIRE AUX QUESTIONS - Aerophone AE20 ROLAND

Comment changer le doigté sur l'Aerophone AE-20 ?

Allez dans le menu SYSTEM > Fingering Mode. Vous pouvez choisir parmi Sax, Recorder, E-Wind, Trumpet, Flute, Clarinet ou User Fingering. Pour un doigté personnalisé, sélectionnez User puis ajoutez/modifiez les notes via les touches de performance.

Comment coupler l'Aerophone avec un smartphone en Bluetooth ?

Activez le Bluetooth dans le menu SYSTEM > Bluetooth > On. Ensuite, sélectionnez BT Audio Pairing et appuyez sur [MENU]. Sur votre smartphone, cherchez l'appareil nommé 'AE-20 AUDIO' et connectez-vous. Une fois couplé, l'écran affiche 'Connected'.

Comment sauvegarder une scène personnalisée ?

Réglez les paramètres souhaités (son, effets, assignations). Ensuite, maintenez [SCENE] enfoncé et utilisez les touches ▲/▼ pour choisir un emplacement utilisateur (U01-01 à U01-08) ou utilisez le menu User Scene Set. Confirmez avec [MENU] et nommez la scène.

Comment réinitialiser l'appareil aux réglages d'usine ?

Mettez l'appareil hors tension. Maintenez enfoncés les boutons [TUNER] et [MENU] simultanément, puis remettez sous tension. L'écran affiche 'Factory Reset'. Utilisez les touches ◀/▶ pour sélectionner YES, puis appuyez sur [MENU] pour confirmer. Toutes les données utilisateur seront effacées.

Comment régler la sensibilité du souffle ?

Dans le menu SYSTEM, allez dans Breath Curve (L5 à H5) et Breath Adjust (1-50). Des valeurs plus élevées demandent plus de souffle pour produire un son. Pour les débutants, choisissez L1-L5. Pour les joueurs confirmés, H1-H5.

Comment utiliser la fonction Drone ?

Affectez la fonction Drone à un contrôleur (ex. bouton [S1]) via le menu ASSIGN > Func = Drone Sw. Ensuite, activez le drone en appuyant sur ce bouton. Vous pouvez régler la tonalité du drone dans les paramètres de scène ou système.

Puis-je importer des sons supplémentaires ?

Oui, via Roland Cloud. Téléchargez un fichier .SDZ (Sound Pack) ou .EXZ (Wave Extension) sur une clé USB formatée en FAT32. Branchez la clé, mettez l'appareil sous tension en maintenant la touche [9] (pas), puis choisissez Import Tone ou Install Expansion dans le menu USB.

Comment nettoyer le capteur de morsure ?

Retirez le bec. Utilisez un chiffon doux et sec pour essuyer délicatement le capteur (roseau). Évitez tout produit chimique. Si le capteur ne répond plus correctement, effectuez un calibrage dans le menu SYSTEM > Bite Calibration.

Que faire si le son ne sort pas des haut-parleurs ?

Vérifiez que Speaker Setting dans SYSTEM n'est pas sur 'Off' ou 'Auto' (si un casque est branché). Assurez-vous que le volume des haut-parleurs (Speaker Volume) n'est pas à 0. Si vous utilisez un casque, le son des haut-parleurs est coupé automatiquement.

Comment transférer des scènes entre deux Aerophone AE-20 ?

Utilisez une clé USB. Sauvegardez les scènes de l'appareil source via Scene Backup dans le menu USB. Branchez la clé sur l'appareil cible et utilisez Scene Restore pour les importer. Assurez-vous que les deux appareils sont à jour.

MODE D'EMPLOI Aerophone AE20 ROLAND

Guide de paramétrage

AE-30 Fonctions disponibles uniquement sur l'AE-30. AE-20 Fonctions disponibles uniquement sur l'AE-20.

Paramètres utilisés sur cet appareil ..... 3

Paramètres système 3

Paramètres de scène 10

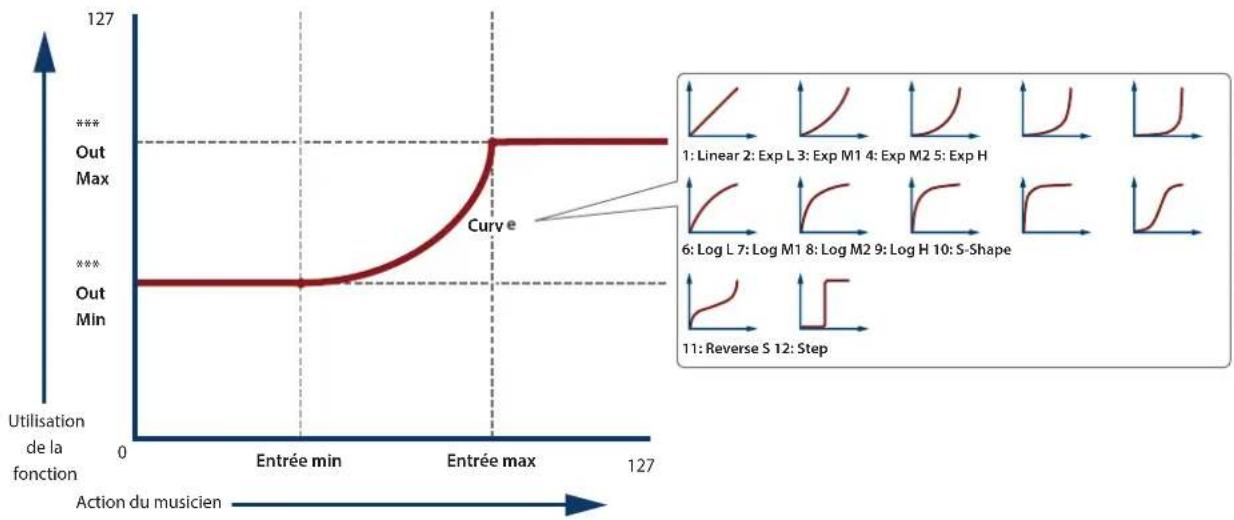

Affecter des paramètres 10

PARAMÈTRES MIDI 12

Opérations de sauvegarde et de restauration des données 14

Formatage d'une clé USB 14

Sauvegarde/restauration des paramètres système ..... 14

Sauvegarde/restauration des paramètres de scène .... 15

Installation d'une EXTENSION SOUND PACK/WAVE. 17

Préparation des fichiers audio 17

Importation d'un PACK AUDIO 17

AE-30 Installation d'une EXTENSION WAVE ..... 18

AE-30 Gestion des données D'EXTENSION WAVE. 18

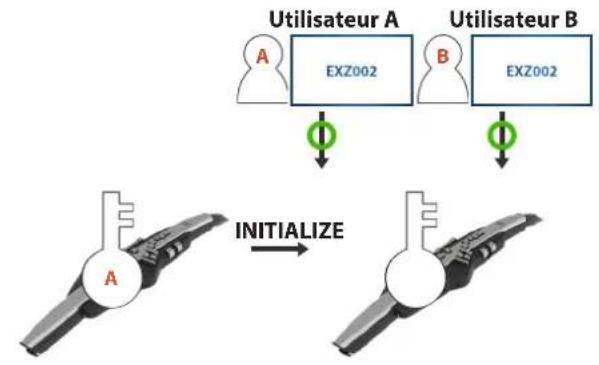

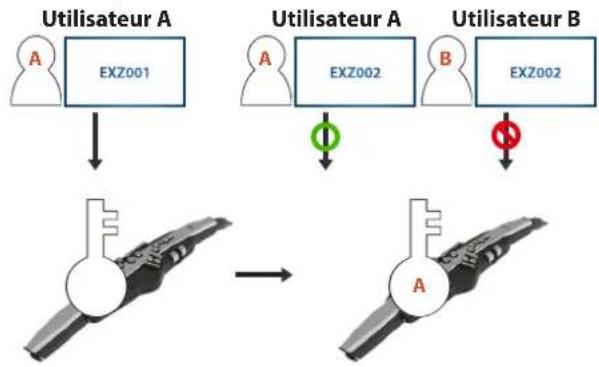

Initialisation d'une licence utilisateur 19

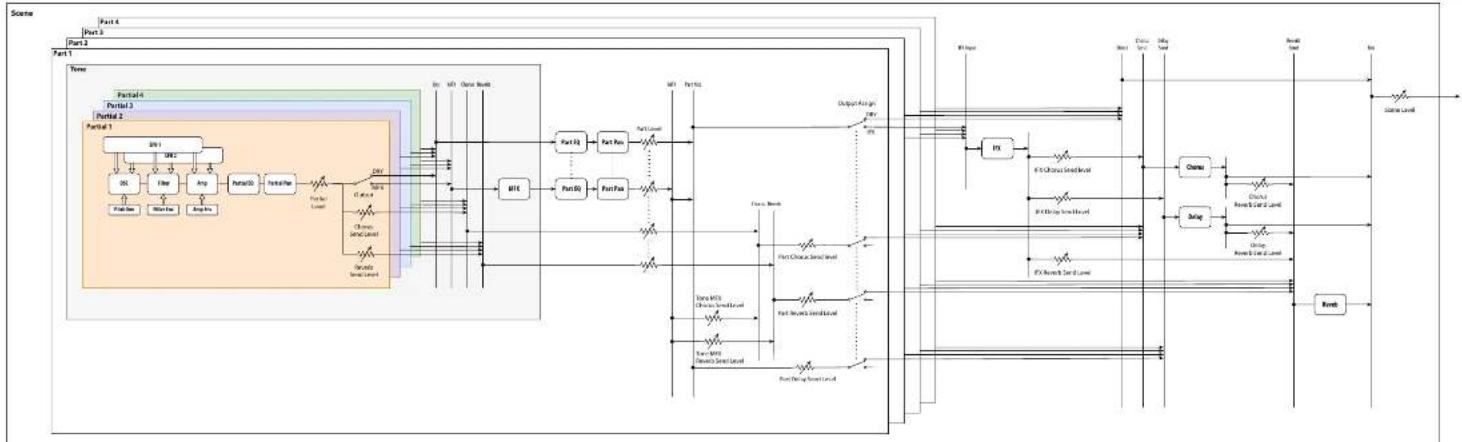

La structure des scènes 20

Tonalité ZEN-Core 20

SuperNATURAL Tone 20

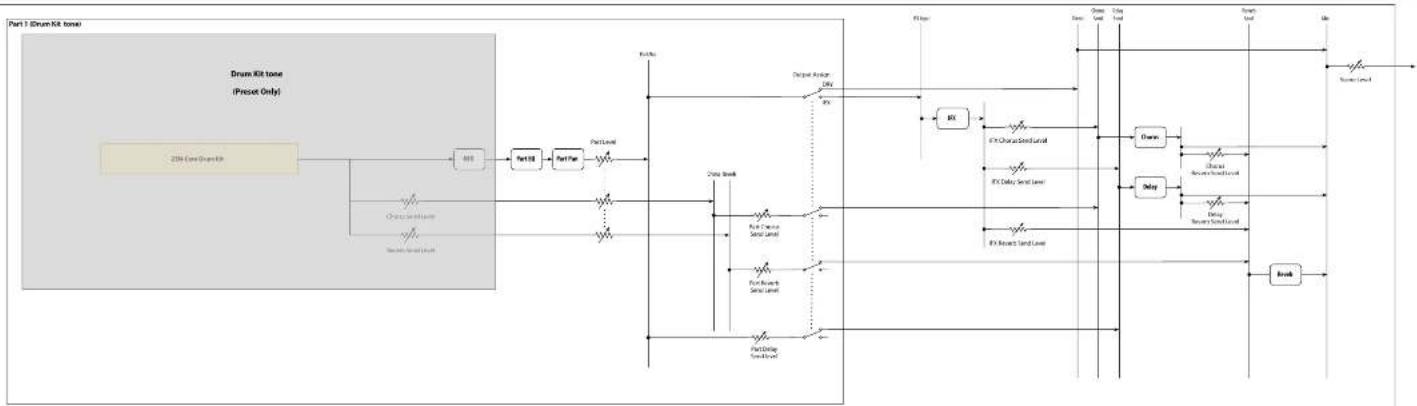

Drum Kit.... 21

Paramètres de scène 22

SCENE/COMMON 22

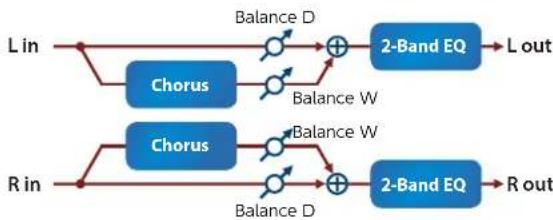

Paramètres de chorus 29

SCENE/DELAY.... 30

Paramètres de délai 30

SCENE/REVERB. 32

Paramètres de réverbération 32

Paramètres de tonalité .... 35

TONE/COMMON 35

TONE/STRUCTURE 37

TONE/MFX.... 39

TONE/PARTIAL 40

TONE/PARTIAL/OSC 40

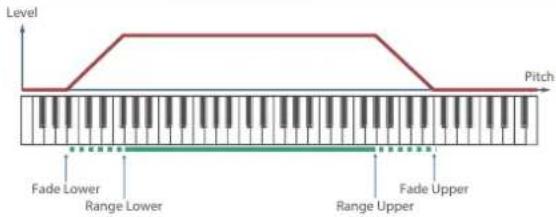

TONE/PARTIAL/RANGE 41

TONE/PARTIAL/PITCH 42

TONE/PARTIAL/FILTER 43

TONE/PARTIAL/AMP 45

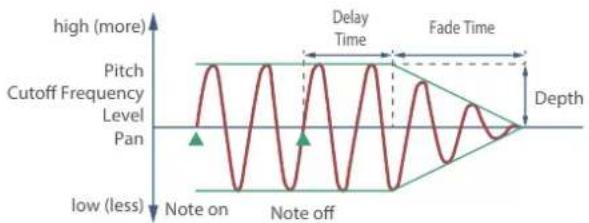

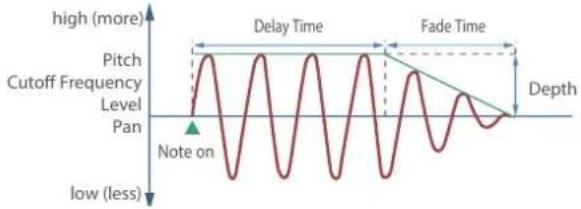

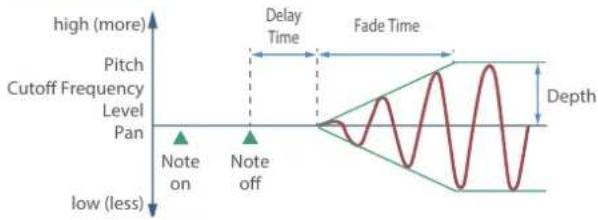

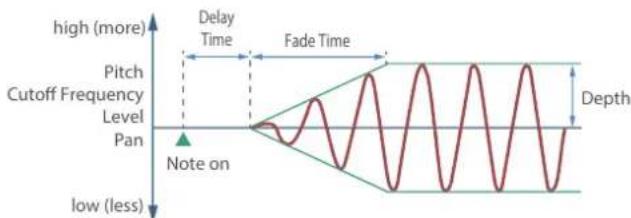

TONE/PARTIAL/LFO1, LFO2.... 46

TONE/PARTIAL/PARTIAL EQ. 48

TONE/PARTIAL/OUTPUT.... 48

TONE/PARTIAL/CONTROL 48

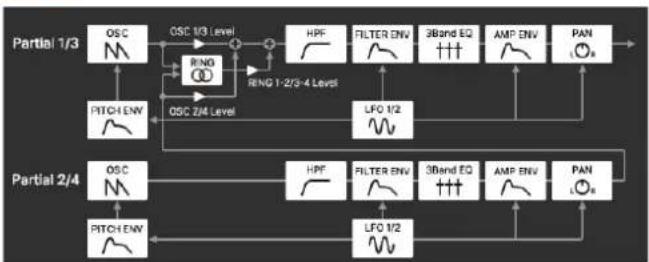

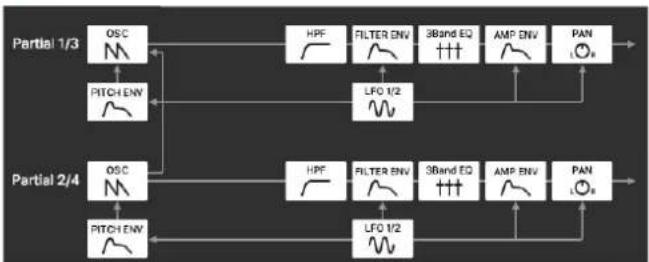

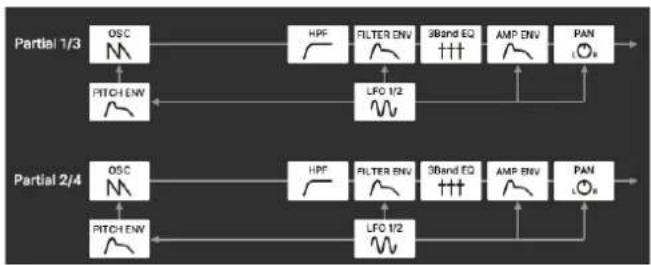

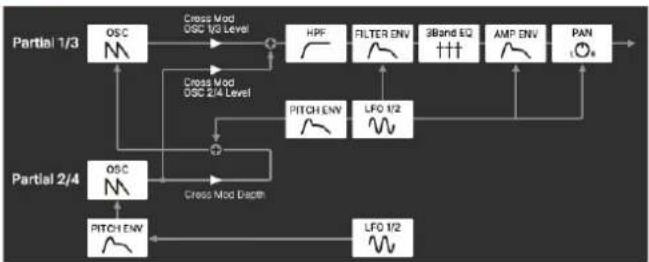

TONE/PARTIAL/MATRIX CONTROL 49

Paramètres MFX/IFX 51

Thru.... 51

Equalizer 51

Low Boost 51

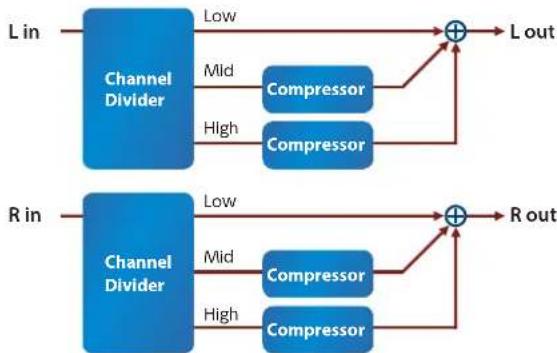

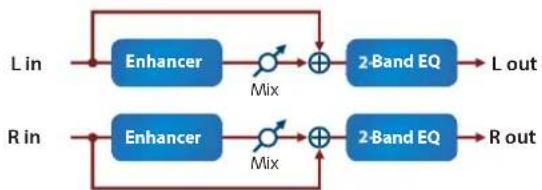

Enhancer 51

Wah. Auto 52

Humanizer 52

Guitar Amp SIM (Simulateur d'ampli guitare) 58

Compresseur 59

Limiteur 59

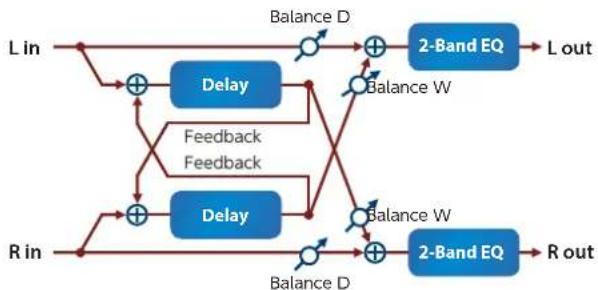

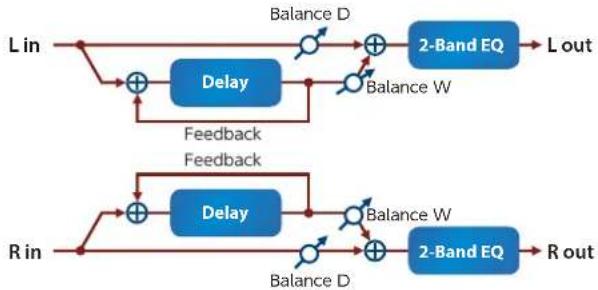

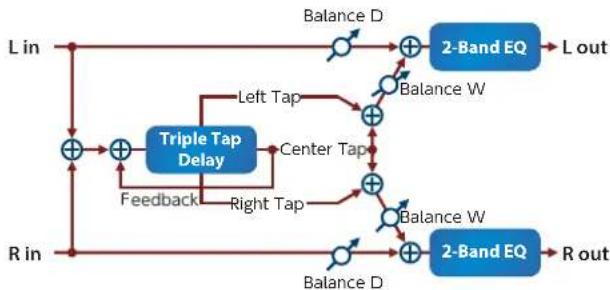

Delay.... 59

Mod Delay (délai de modulation) 60

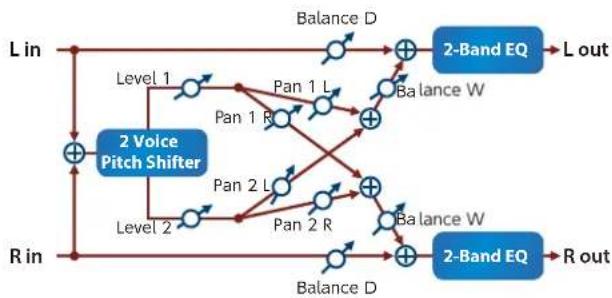

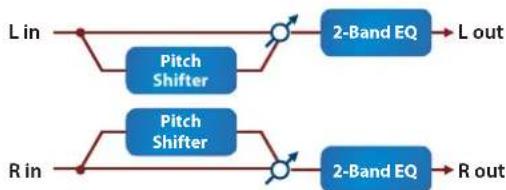

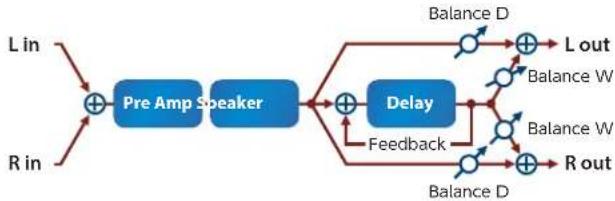

2V Pshifter (2 voix au pas) 62

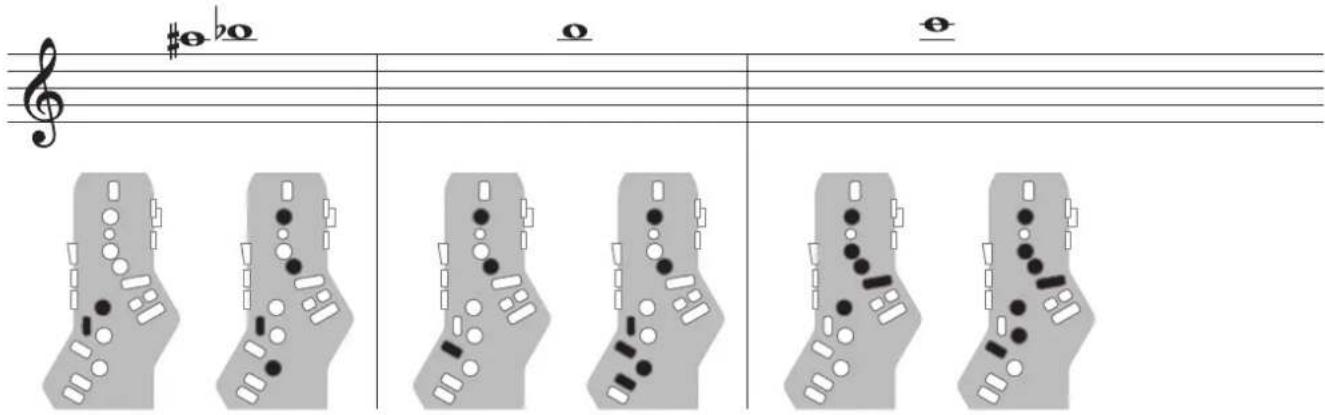

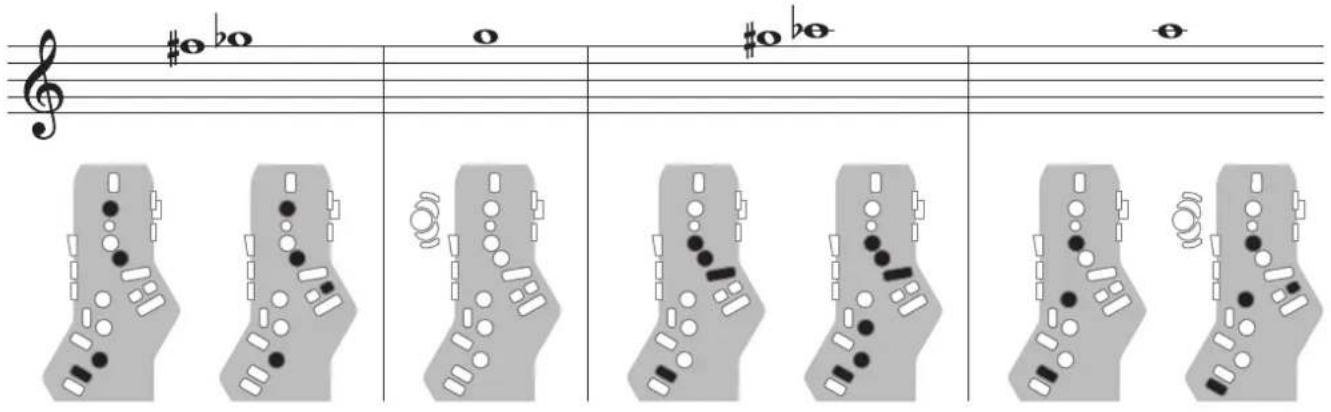

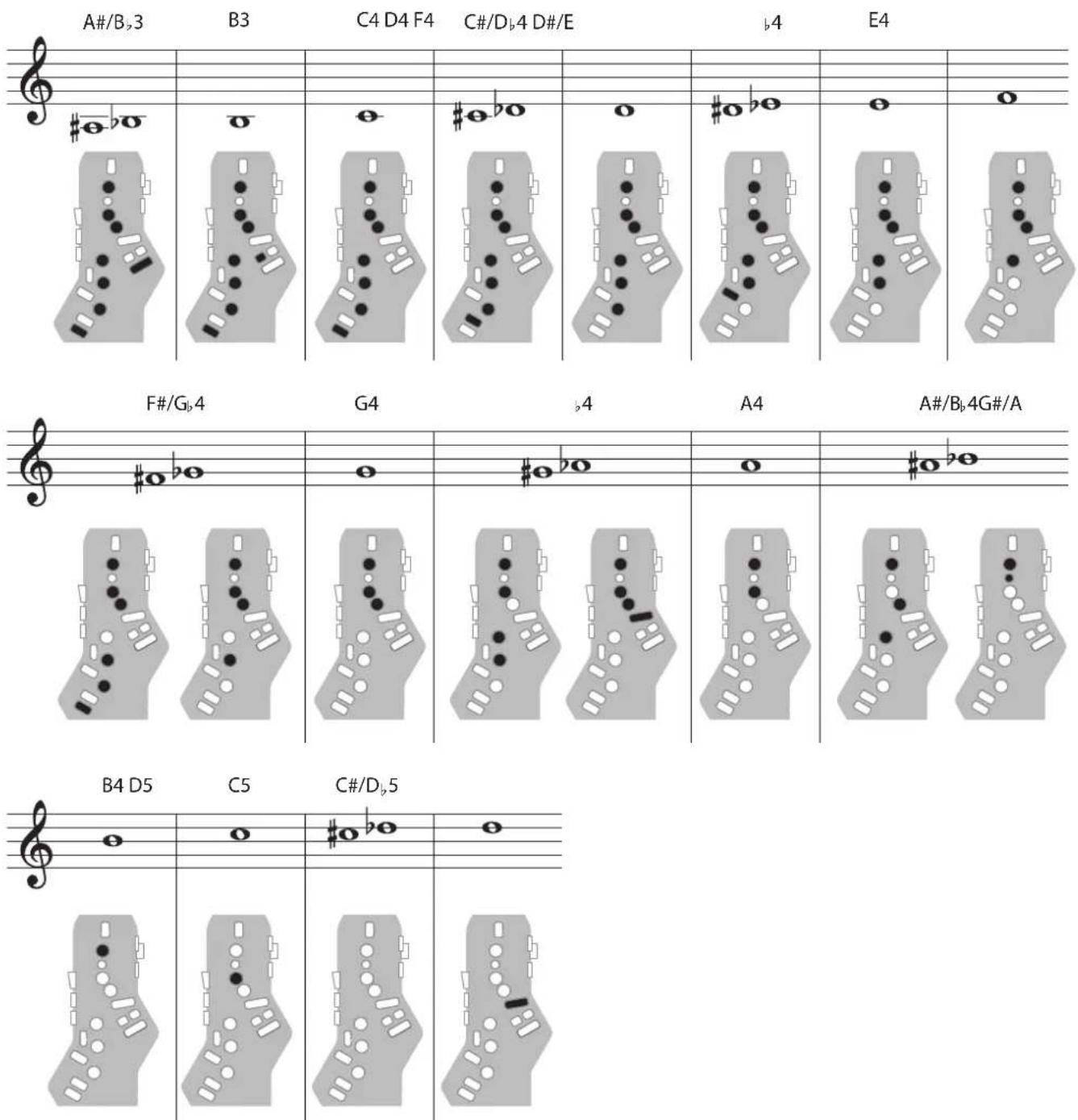

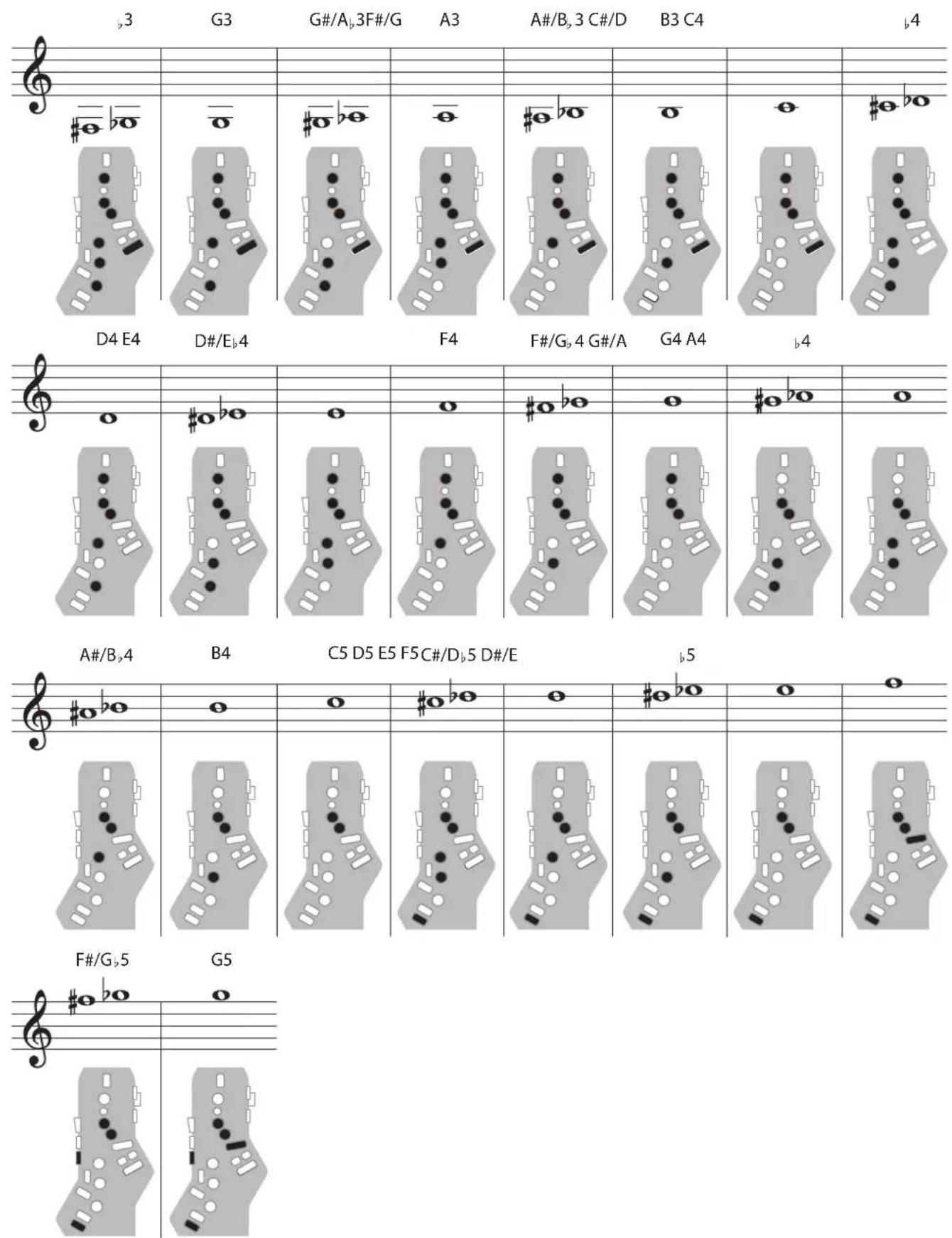

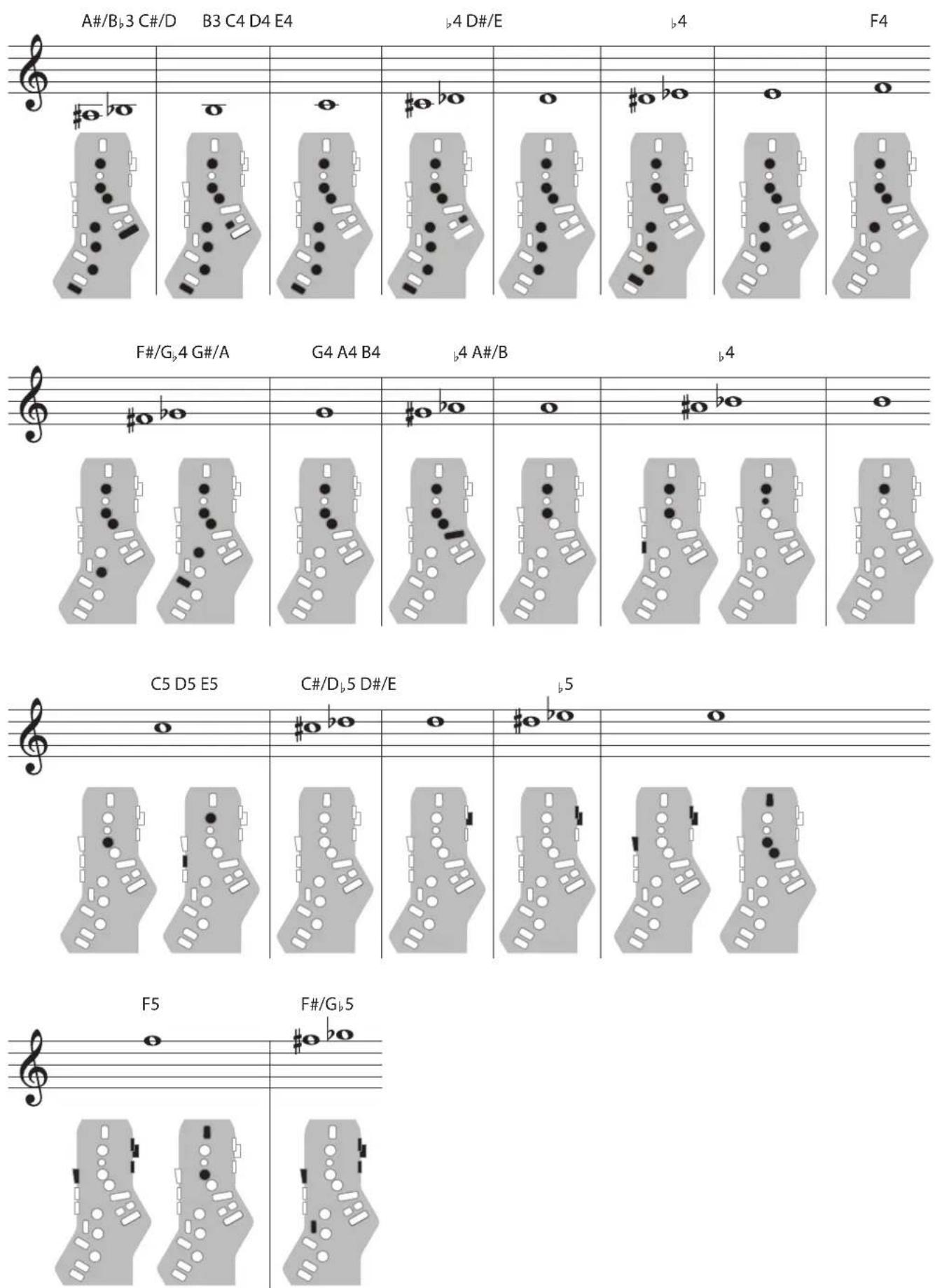

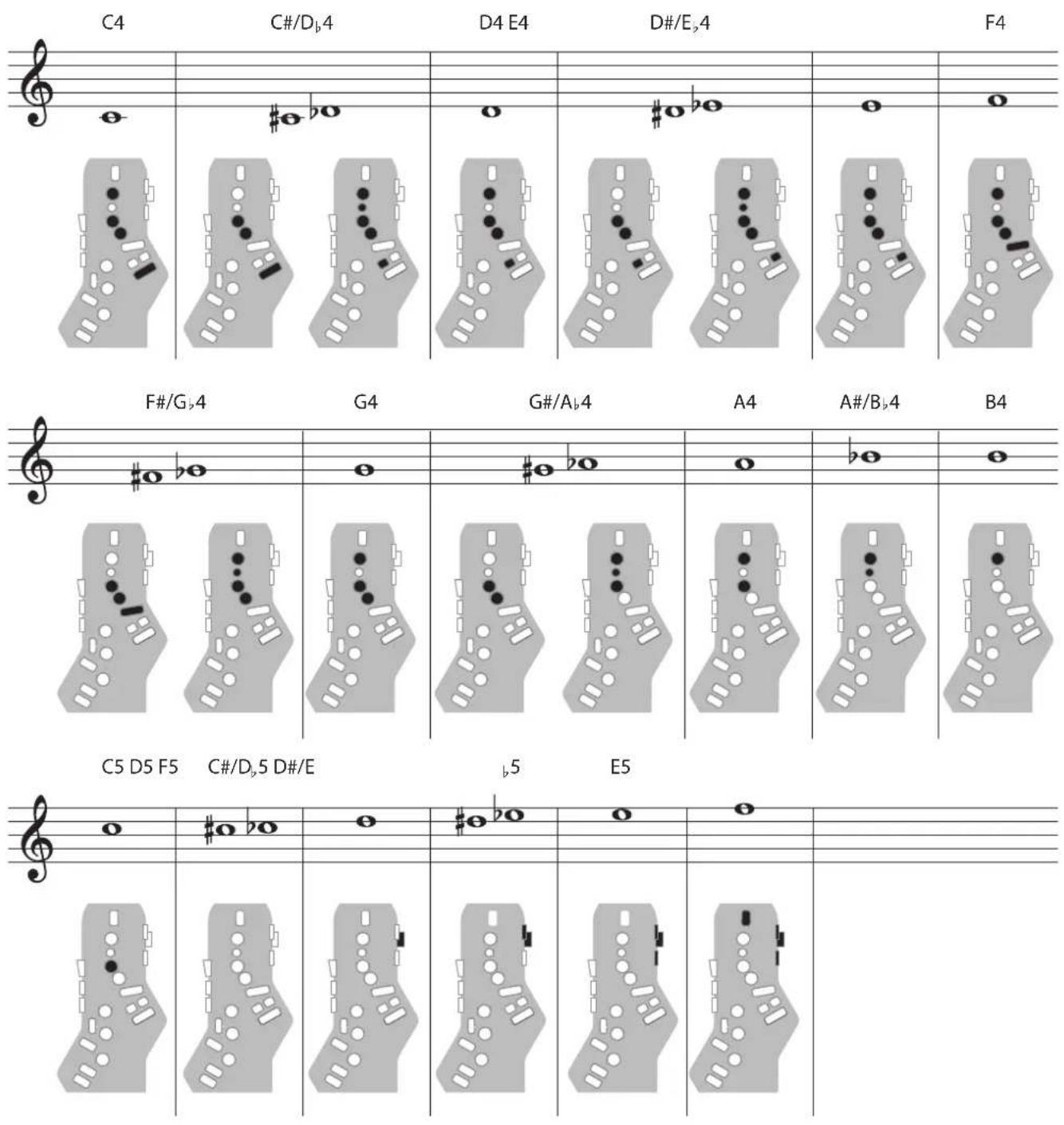

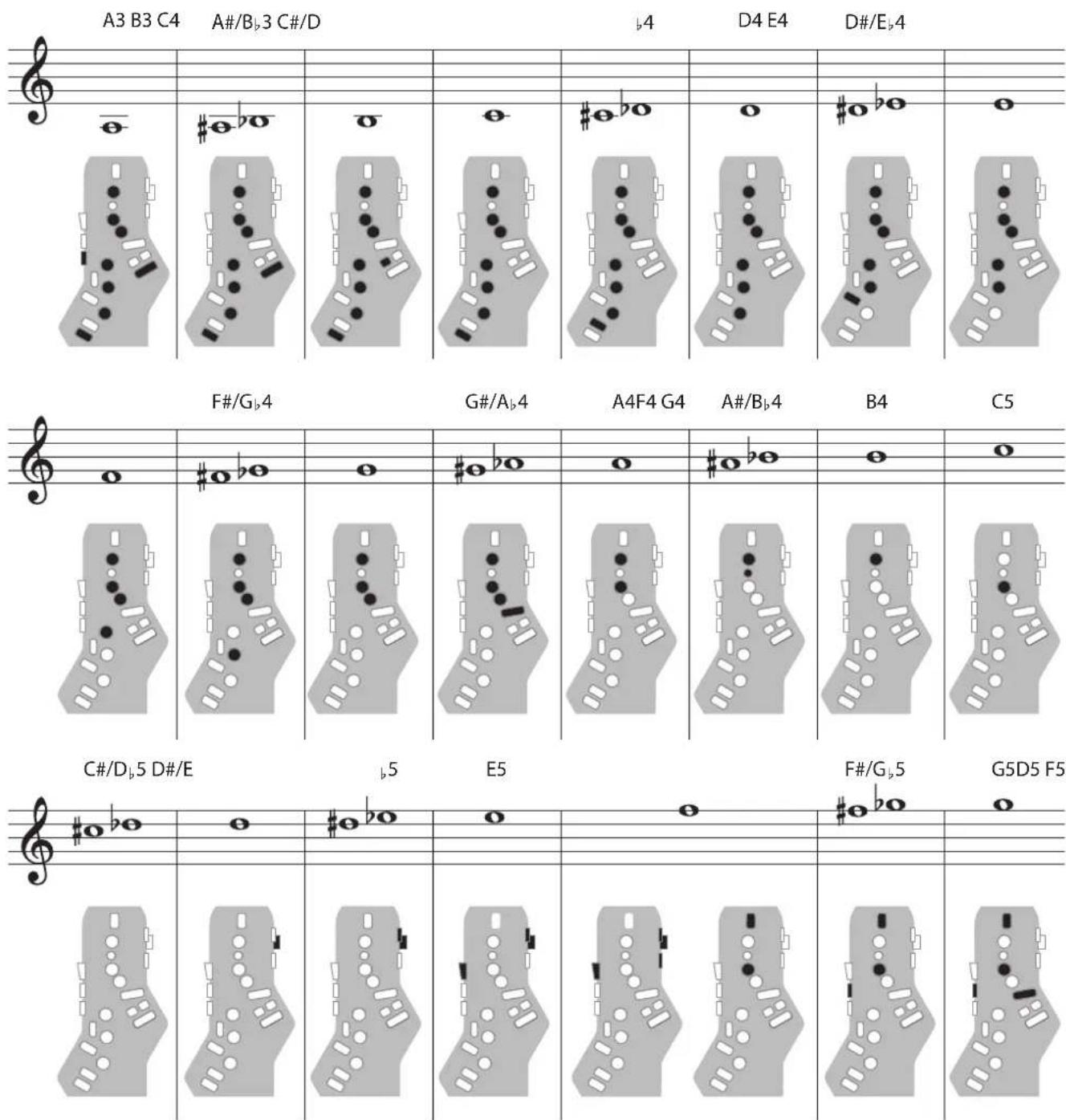

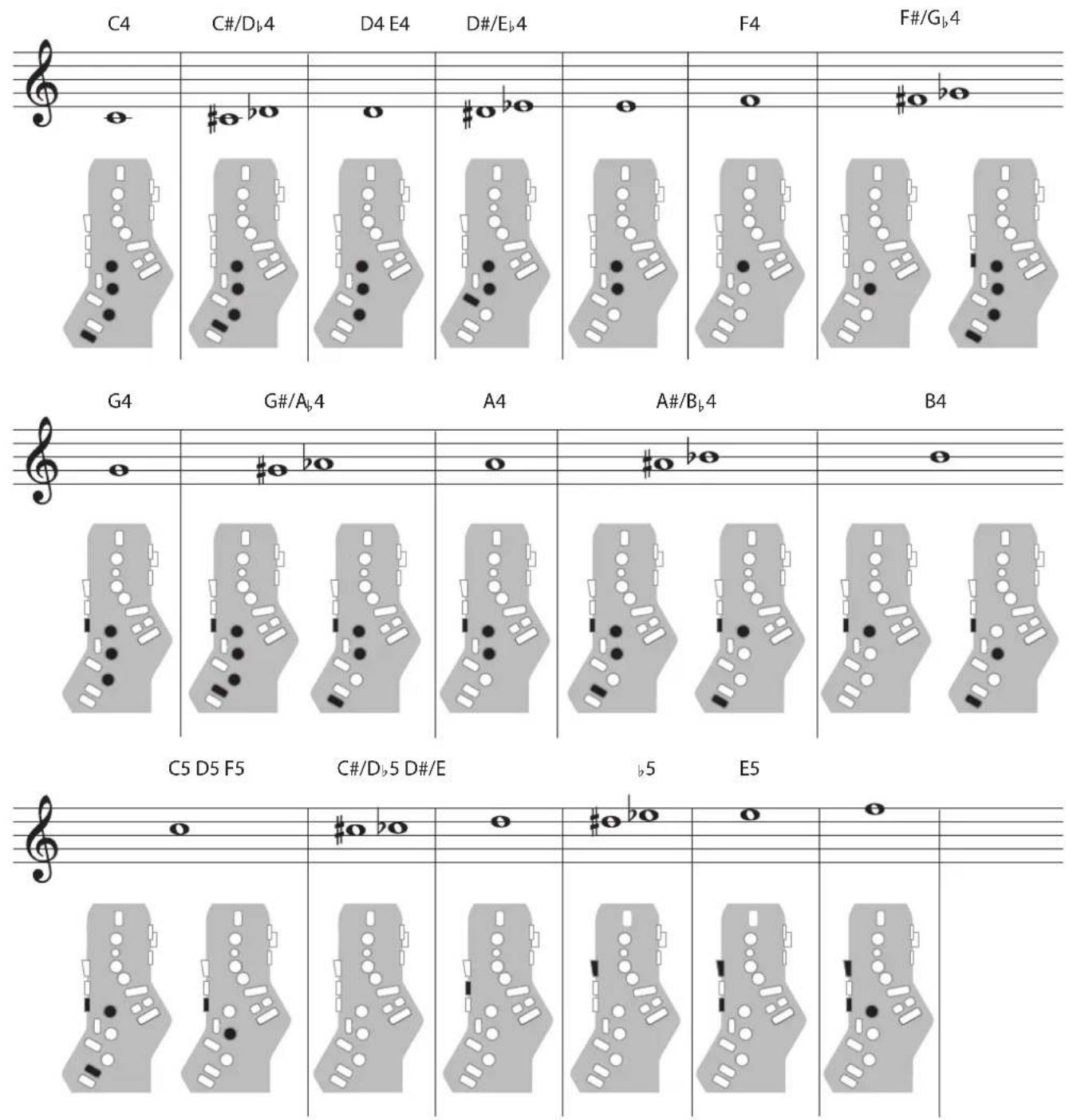

Tableau de doigtés.... 67

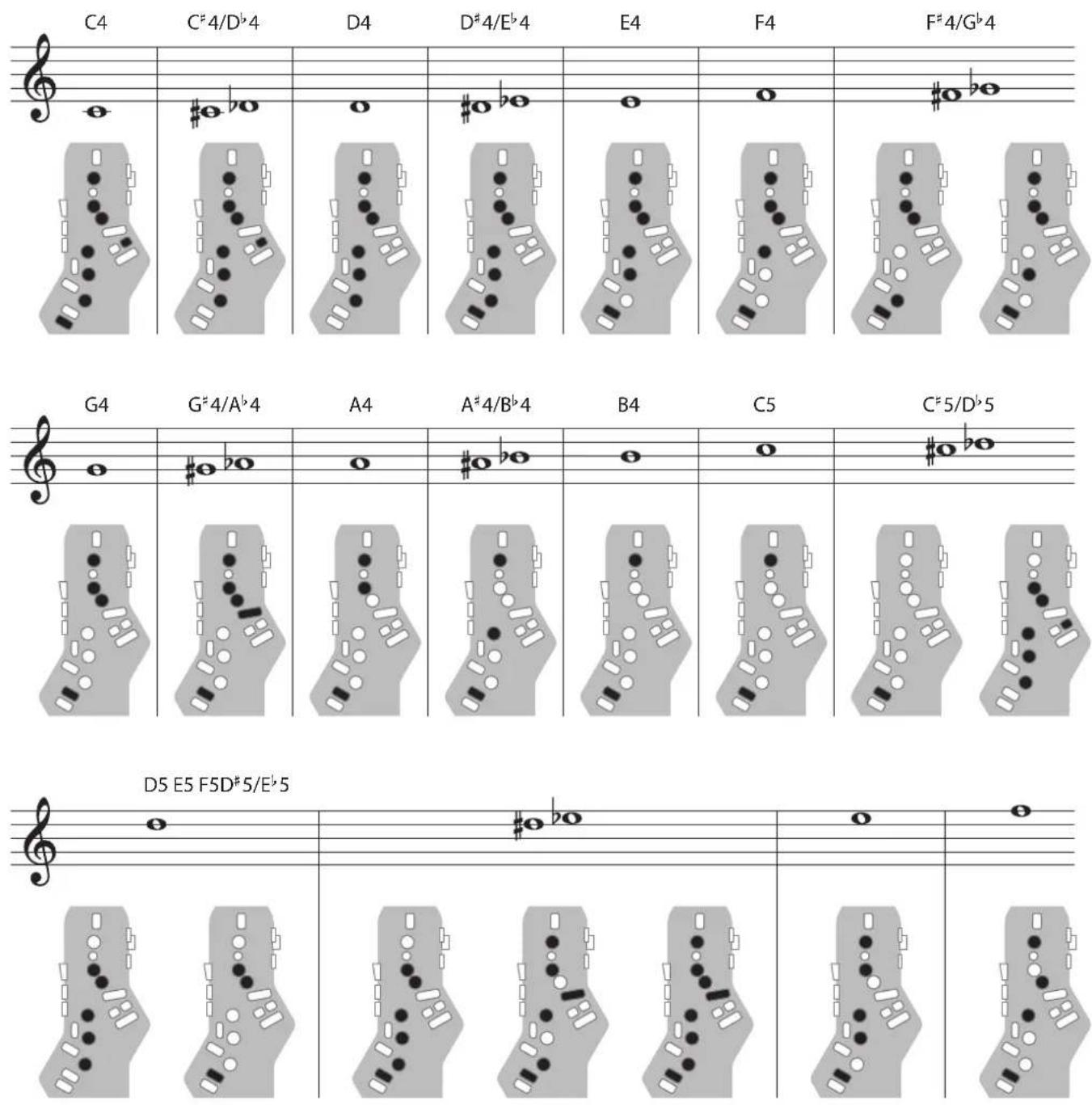

Sax 67

Recorder 68

Electronic Wind 69

Trumpet.... 70

Côté gauche 71

Côté droit 72

Flûte 73

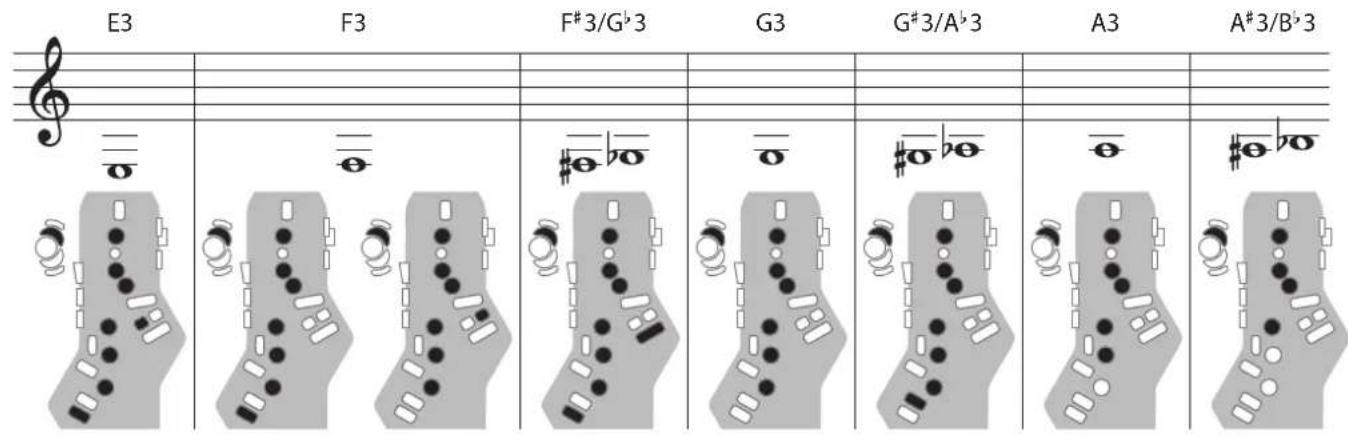

Clarinette 75

Réglages des paramètres système

Indication (paramètre)	Valeur Explication
Master Tuning	415,3 à 466,2 [Hz]	Modifie le réglage du système.* L'écran affiche la valeur de la fréquence de la note A4 (La intermédiaire).
Transpose Mode	Change le mode de fonctionnement pour la transposition.
	System	La valeur de transpose du système est utilisée comme valeur de transposition de l'instrument.
	Scene	La transposition sera telle que spécifiée par la scene.* Lorsque vous modifiez la transpose du système, la valeur de transpose du système est utilisée même lorsqu'une valeur de transposition est déjà définie pour la scène. Lorsque vous changez la scène par la suite, la valeur de transposition de la scène est utilisée.
AE-30Transpose ModeAE-20Volume Knob Mode	Ces paramètres permettent de configurer les fonctions du AE-30 [TRANSPOSE] ou le bouton AE-20 Bouton [VOLUME].
	System Transpose Le paramètre système transpose change lorsque vous actionnez le bouton.
	Speaker Volume	Le volume des haut-parleurs intégrés change lorsque vous actionnez le bouton.
	Output Volume	Le volume des écouteurs connectés à la prise PHONES ou de la sortie du signal de la prise OUTPUT change lorsque vous actionnez le bouton.
	Speaker & Output	Le volume des haut-parleurs intégrés et des écouteurs connectés à la prise TÉLÉPHONIQUE, ainsi que la sortie du signal de la prise DE SORTIE, changent simultanément lorsque vous actionnez le bouton.
System Tranpose	-5 (G)-0 (C)--+6 (F#)	Définit la valeur de transposition du système.
Display Contrast	1–5	Règle le contraste de l'écran.Des valeurs plus élevées rendent l'affichage plus lumineux.
Display Off Time	Always On, 3sec, 10sec, 30sec, 1–3min	Définit le temps nécessaire à l'affichage pour s'éteindre lorsque l'instrument n'est pas utilisé.Lorsqu'il est réglé sur "toujours allumé", l'affichage est toujours allumé.Lorsque vous appuyez sur la touche [SCENE] ou [MENU] alors que l'écran est éteint, l'écran s'allume de nouveau.
Auto Off	Always On, 5min, 30min	Permet de définir l'heure à laquelle l'appareil s'éteint automatiquement.L'appareil s'éteindra automatiquement après une période prédéterminée suivant la dernière lecture de musique ou la dernière utilisation des boutons ou molettes (fonction Auto Off).Si vous ne souhaitez pas que l'appareil s'éteigne automatiquement, choisissez le réglage "Always On.".
Speaker Volume	0–11 Permet de régler le volume des haut-parleurs intégrés.
Output Volume	0–11 Spécifie le volume émis par la prise OUTPUT ou par le casque connecté à la prise PHONES.
Speaker Setting	Ces paramètres sont les paramètres des haut-parleurs.
	Off Le son n'est pas émis par les haut-parleurs.
	On Le son est émis par les haut-parleurs.
	Auto	Le son n'est pas émis par les haut-parleurs intégrés si un casque ou un câble est connecté à la prise PHONES.
Output Mode	Stereo, Mono	Permet de définir si la sortie du signal audio de la prise PHONES ou de la prise OUTPUT est en stéréo ou en mono.
Hold Mode	Définit le « hold mode », qui maintient les notes même après que vous avez cessé de souffler.
	Off Les notes ne sont pas prises en compte.
	Breath	Les notes sont maintenues au volume qu'elles sont lues lorsque vous soufflez une fois.Inspire pour arrêter la note.
	Key	Appuyez sur les touches de performance pour obtenir des notes en fonction de votre niveau de puissance.
Breath Curve	Spécifie la manière dont le son répond à la force de votre souffle (sensibilité du souffle).
	L5–L1	Nous recommandons ces réglages pour les joueurs débutants d'instruments à vent.Vous pouvez obtenir un son Fortissimo (ff) même en soufflant relativement doucement.
	M	Il s'agit du réglage habituel.
	H1–H5	Nous recommandons ces réglages pour les joueurs confirmés d'instruments à vent.Vous n'obtenez un son Fortissimo (ff) que si vous soufflez assez fort.
Indication (paramètre)	Valeur Explication
Breath Adjust	1–50	Règle la force de la respiration à laquelle le son commence à être entendu.Plus la valeur est élevée, plus vous devez souffler fort pour faire un son.
Mode Ctrl morsure	Ces paramètres définissent la façon dont le capteur de morsure contrôle le son.
	Off Désactive la commande du capteur de morsure.
	Sax	La réduction de la force de votre morsure sur le roseau fait tomber le terrain. L'affaiblissement de la force de votre morsure sur le roseau abaisse le pas
	E-Wind	Variant cycliquement la force de votre morsure sur le roseau applique le vibrato. Appliquez le vibrato en renforçant et en affaiblissant à plusieurs reprises la force de votre morsure sur le roseau ~~~
Bite Center (Sax)	Auto, 1–70	Cela définit la quantité de morsure appliquée au roseau (morsure Center) lors de la lecture normale.Lorsqu'il est réglé sur "Auto", il est automatiquement réglé.* Vous pouvez également définir le centre de la morsure en appuyant sur les touches +2 octave et -2 octave en même temps que l'embout buccal dans votre bouche, comme lorsque vous jouez habituellement.
Bite Sense (E-Wind)	1–10	Définit la sensibilité lorsque le mode Bite Ctrl est réglé sur « E-Wind ».Augmentez cette valeur si vous voulez que l'effet soit plus facile à appliquer ; réduisez cette valeur si l'effet est trop fort.
Étalonnage de la morsure	Utilisez ce paramètre pour régler (étalonner) le capteur de morsure.
	1. Sélectionnez "Bite Calibration", puis appuyez sur le bouton [MENU].2. Utilisez vos doigts pour tenir le roseau pendant " ◀NO YES ►" est illustré.	3. Appuyez sur [►] (YES) tout en maintenant le roseaux enfoncé."Adjusting now..." s'affiche et l'étalonnage commence automatiquement.Le volume numérique interne est automatiquement réglé.4. Appuyez sur la touche [MENU] lorsque "appuyez SUR MENU pour enregistrer" apparaît."Saving..." →"Complete" apparaît et la valeur d'étalonnage est enregistrée.5. Retirez vos doigts du roseau.
Bend Range Source	System, Scene	Sélectionne si la plage de pliage dans les paramètres système (système) ou la plage de pliage définie dans chaque scène (scène) est utilisée lors de l'utilisation du pitch Bend.
Bend Range Bite Dn	0–2400 (cent)	Définit la plage de pliage en centimes, lorsque "Bend down" ou "Bend Up" est affecté au contrôleur de bite.	* Cette option est activée lorsque la source de la plage de pliage est « System».
Bend Range Bite Up
Bend Range Ctrl	0–24	Définit la plage de pliage en demi-tons, lorsque "Bend Up" ou "Bend Down" est affecté au levier du pouce ou à un autre contrôleur.
Bend Range	Ces paramètres permettent de basculer entre les modes de pliage de pliage.
	Normal	La zone de pliage morsure, AE-30Le mouvement de la plage de pliage ou la commande de la plage de pliage (la plus grande des deux) est utilisée pour la plage de pliage.Lorsque vous utilisez simultanément le contrôle de bite et le levier au pouce ou d'autres contrôles de courbure, la plage de courbure est limitée à la valeur maximale ou minimale et ne fonctionne pas au-delà de cette valeur.
	Advance	Calcule automatiquement la plage de pliage à l'aide de la combinaison de Bend Range Bite, AE-30Bend Range Motion et Bend Range Ctrl.
AE-30Thumb Pad Sense	Off, 1 à 10	Définit la quantité d'effets du pouce sur le son.Des valeurs plus élevées produisent un effet plus important.
Indication (paramètre)	Valeur Explication
AE-30Motion Ctrl Mode	Ces paramètres définissent la façon dont les capteurs de mouvement contrôlent le son.
	Off	Désactive la commande du capteur de mouvement.
	Normal	Inclinaison du AerophoneContrôle les fonctions qui sont affectées dans les paramètres affecter.La plage de détection d'inclinaison est définie dans Motion_1 Setting et Motion_2 Setting.
	Vibrato	Permet de contrôler la hauteur lorsque vous effectuez des modifications cycliques de la manière dont le Aerophoneest incliné.Donne un effet de vibration lorsque vous déplacez le à plusieurs reprises Aerophonehaut et bas.
AE-30Motion_1 SettingMotion_2 Setting	Ces paramètres permettent de configurer la plage de détection des capteurs de mouvement.
	Altitude InclinaisonValeur du contrôleur MIDI1-22-0-160°	-90-90°	Inclinaison complète-90-90°	Inclinaison à gauche-90-0°	Inclinaison vers la droite-0-90°
	Elevation	Mouvement de levage du Aerophoneup est utilisé. Ceci fonctionne dans la plage d'inclinaison de l'instrument jusqu'à 180° vers le haut.
	Tilt	Mouvement d'inclinaison du Aerophonela gauche ou la droite est utilisée. Ceci fonctionne dans la plage d'inclinaison de l'instrument jusqu'à 90° vers la gauche ou la droite.
	Tilt Full	Mouvement d'inclinaison du Aerophonela gauche ou la droite est utilisée. La valeur de base est lorsque l'instrument est incliné de 90° vers la gauche, et ceci fonctionne dans la plage d'inclinaison de l'instrument jusqu'à 90° vers la droite.
	Tilt Left	Mouvement d'inclinaison du Aerophoneà gauche est utilisé. Ceci fonctionne dans la plage d'inclinaison de l'instrument jusqu'à 90° vers la gauche.
	Tilt Right	Mouvement d'inclinaison du Aerophoneà droite est utilisé. Cela fonctionne dans la plage d'inclinaison de l'instrument jusqu'à 90° vers la droite.
AE-30Motion Sense (Vib)	1-10	Définit la sensibilité lorsque le mode de commande de mouvement est réglé sur « Vibrato ». Augmentez cette valeur si vous voulez que l'effet soit plus facile à appliquer ; réduisez cette valeur si l'effet est trop fort.
AE-30Bend Range Motion DnBend Range Motion Up	0-2400 (cent)	Définit la plage de pliage en centimes, lorsque "Bend Up/Down" est affecté à la commande de mouvement.* Cette option est activée lorsque la source de la plage de pliage est "système".
Asgn Src Breath	System, Scene	Permet de choisir d'utiliser les réglages système (système) ou les réglages de chaque scène (scène) pour le paramètre affecter ou MIDI affecté à la commande de respiration.
Asgn Src Bite		Permet de choisir d'utiliser les réglages système (système) ou les réglages de chaque scène (scène) pour le paramètre affecter ou MIDI affecté au contrôle Bite.
Asgn Src Lever		Permet de choisir d'utiliser les réglages système (système) ou les réglages de chaque scène (scène) pour le paramètre affecter ou MIDI affecté à la manette.
AE-30Asgn Src Thumb Pad		Permet de choisir d'utiliser les réglages système (système) ou les réglages de chaque scène (scène) pour le paramètre affecter ou MIDI affecté au pavé numérique.
AE-30Asgn Src Motion		Permet de choisir d'utiliser les réglages système (système) ou les réglages de chaque scène (scène) pour le paramètre affecter ou MIDI affecté à la commande de mouvement.
Asgn Src S1/S2		Permet de choisir d'utiliser les réglages système (système) ou les réglages de chaque scène (scène) pour le paramètre affecter ou MIDI affecté aux boutons [S1]/[S2].
Asgn Src Key		Permet de choisir d'utiliser les réglages système (système) ou les réglages de chaque scène (scène) pour le paramètre affecter ou MIDI affecté aux touches de performance.
Harmony Source		Permet de choisir d'utiliser les paramètres d'harmonie du système (système) ou les paramètres d'harmonie dans chaque scène (scène).
Indication (paramètre)	Valeur Explication
Harmony 1Harmony 2Harmony 3Harmony 4	Définit la hauteur des notes d'harmonie qui fonctionnent lorsque chaque fonction de contrôleur est réglée sur « Harmony ».Vous pouvez ajouter jusqu'à quatre notes d'harmonie.* Cette option est activée lorsque la source Harmony est « système ».
	Oct below (-12), 7th Maj below (-11), 7th min below (-10), 6th Maj below (-9), 6th min below (-8), 5th below (-7), Tritone below (-6), 4th below (-5), 3rd Maj below (-4), 3rd min below (-3), 2nd Maj below (-2), 2nd min below (-1), Off,2nd min above (+1), 2nd Maj above (+2), 3rd min above (+3), 3rd Maj above (+4), 4th above (+5), Tritone above (+6), 5th above (+7), 6th min above (+8), 6th Maj above (+9), 7th min above (+10), 7th Maj above (+11), Oct above (+12)
Ctrl Source Select	Ces paramètres permettent de choisir d'utiliser les paramètres du système ou les paramètres de scène pour le contrôle de la tonalité.
	System Utilise System Control Source 1-4.
	Scene Utilise la Control Source 1-4 pour la scène.
System Ctrl Source 1System Ctrl Source 2System Ctrl Source 3System Ctrl Source 4	Off, CC01-31, CC33-95,Bend, After Touch	Définit les messages MIDI à utiliser pour le contrôle de tonalité.
Category Knob Mode	Permet de régler la fonction du bouton [CATEGORY].
	Category	Cette option vous permet de sélectionner une catégorie de scène prédéfinie en tournant le bouton.Maintenez le bouton [ ▲] et tournez le bouton pour sélectionner une scène favorite.Maintenez le bouton [ ▼] et tournez le bouton pour sélectionner une banque de scènes utilisateur.
	User	Cette option vous permet de sélectionner une banque de scènes utilisateur en tournant le bouton.Maintenez le bouton [ ▲] et tournez le bouton pour sélectionner une catégorie de scène prédéfinie.Maintenez le bouton [ ▼] et tournez le bouton pour sélectionner une scène enregistrée comme favori.
	Favorite	Cette option vous permet de sélectionner une scène enregistrée comme favori en tournant le bouton.Maintenez le bouton [ ▲] et tournez le bouton pour sélectionner une catégorie de scène prédéfinie.Maintenez le bouton [ ▼] et tournez le bouton pour sélectionner une banque de scènes utilisateur.
Scene Shortcut	Off, On	Cette option active/désactive la fonction de raccourci, ce qui est utile pour passer d'une scène à l'autre.

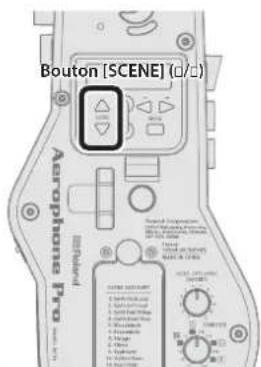

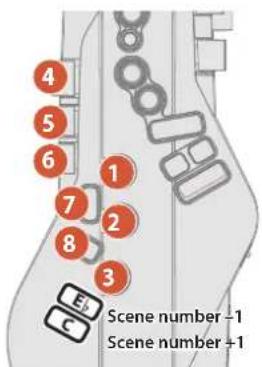

		Maintenez la touche [SCENE] (SCÈNE)enfoncée ( ▲) ou ( ▼)	1 - 8 Sélectionnez la scène utilisateur (U01-01-U01-08)EB Scene number -1C Scene number +1
Edit Confirm	Off, On	Permet d'afficher un message de confirmation (On/activé) ou non (Off/désactivé) lorsqu'un paramètre de scène est modifié et que vous sélectionnez une autre scène sans enregistrer votre scène utilisateur.
Bluetooth	Off, On	Permet d'activer ou de désactiver la fonction Bluetooth.
ID Bluetooth	Off, 1-9	Si vous effectuez un couplage avec votre smartphone dans un endroit où il y en a plusieurs AerophoneUnités, vous pouvez attribuer un ID à chaque unité. Lorsque vous spécifiez un ID d'appareil, le numéro spécifié est ajouté à la fin du nom de l'appareil qui s'affiche sur votre smartphone.(Exemple : "AE-30 AUDIO 1", "AE-30 1", etc.)
BT Audio Pairing	(Pairing Start)	1. Placez le smartphone auquel vous souhaitez vous connecter à proximité de l'Aerophone.2. Appuyez sur le bouton [MENU] de l'Aerophone.L'écran Menu apparaît.3. Utilisez [-]+( ◀/ ▶ ) Pour sélectionner "BT Audio Pairing", puis appuyez sur le bouton [MENU].Le curseur se déplace sur la ligne inférieure et l'écran indique « Yes » « No »REMARQUESi la fonction Bluetooth de l'Aerophone est désactivée, utilisez LE MENU pour mettre "Bluetooth" sur "on".Smartphone"AE-30 AUDIO" ou "AE-20 AUDIO" est ajouté à la zone "My devices" et indiqué comme "Connected".Aerophone[L'écran indique « Connected ».	4. Utilisez le [+](A) pour sélectionner « Yes ».Le voyant LED du Bluetooth clignote et le Aerophone attend l'appariement.5. Activez la fonction Bluetooth de votre smartphone.6. Appuyez sur "audio AE-30" ou "audio AE-20" qui apparaît dans le champ "DEVICES" Bluetooth du smartphone.L'Aerophone et le smartphone sont couplés. Une fois l'appariement terminé, un affichage comme celui-ci apparaît.
		Smartphone	"AE-30 AUDIO" ou "AE-20 AUDIO" est ajouté à la zone "My devices" et indiqué comme "Connected".L'écran indique « Connected ».
Bluetooth Reset	Réinitialise les paramètres Bluetooth. Lors de la reconnexion d'un smartphone connecté avant la réinitialisation, supprimez d'abord l'enregistrement sur votre smartphone.
SON MIDI Ctrl	Off, On	Définit si le moteur de son interne est activé/désactivé lorsque le mode de contrôle MIDI est activé.
MIDI Ctrl PC	Off, On	Lorsque le mode de contrôle MIDI est activé, la sortie de message de changement de programme est activée/désactivée.
MIDI Ctrl BS	Off, On	Lorsque le mode de contrôle MIDI est activé, la sortie de sélection de banque (MSB, LSB) est activée/désactivée.
MIDI Speed	1–15 (ms) Définit l'intervalle de sortie des messages MIDI lorsque le mode de contrôle MIDI est activé.
MIDI Velocity	Ces paramètres définissent les valeurs de vitesse de note-on pour la sortie MIDI.
	Tongued La valeur de vitesse est déterminée par la force de votre tonguing.
	Fixed 1–127 La valeur spécifiée (valeur fixe) est utilisée.
USB Driver	Permet de définir le pilote USB.
	Generic	Choisissez cette option si vous souhaitez utiliser le pilote USB générique fourni par le système d'exploitation de votre ordinateur.* Seul MIDI est disponible.
	Vendor	Choisissez cette option si vous voulez utiliser le pilote téléchargé depuis le site Internet Roland.
Key Delay	0–10	Définit le temps nécessaire aux touches de performance pour produire un son lorsque vous les lisez.Les notes non désirées peuvent être sonnées en raison d'un effet de fingering incohérent lorsque vous appuyez ou relâchez plusieurs touches simultanément.Plus la valeur est élevée, moins il est probable que des notes non désirées retentissent.
Octave Key	Les touches d'octave peuvent être réglées à ±2 octaves, ±3 octaves, Sax1 ou Sax2.
	Oct2, Oct3	Oct2 Oc	Appuyez simultanément surpour + 2Appuyez simultanément purpour + 2
	Sax1	Il s'agit du mode compatible sax.La touche d'octave supérieure ne fait monter l'octave que +1.
	Sax2	Il s'agit du mode compatible baryton sax.La touche d'octave supérieure augmente l'octave de +1. La touche d'octave inférieure vous permet de jouer jusqu'au niveau A.
Indication (paramètre)	Valeur Explication
Fingering Mode	Spécifie le mode de fingering.Pour plus de détails sur la gradation des petits vers les fingres dans chaque mode, reportez-vous à la section “Diagramme de fingres” (p. 70).
	Sax Doigtés de saxophone
	Enregistreur	Doigtés de la flûte à becIl utilise le fingering de l'enregistreur standard, avec la plage de pas étendue par la touche table. Avec cette fonction, les touches latérales sont désactivées de sorte que la note ne change pas, même si vous appuyez par inadvertance sur la touche latérale gauche ou droite.
	E-Wind	Doigtés d'instruments de vent électroniquesLe même “C D E F G A B C” comme un sax ou un enregistreur standard, avec des combinaisons de touches qui augmentent/réduisent le pas d'un demi-ton.
		1, 2, 3, 4, 5, 6 Le même “C D E F G A B C” comme un sax ou un enregistreur standard
		Tc, G#, C# Augmenter d'un demi-ton
		Ta, Tf, Eb, B Réduire d'un demi-ton
		Bb Réduire d'une tonalité entière
	Trumpet	Doigtés de trompetteCe mode est proche de l'effet de fingering d'un instrument en laiton typique. Les touches de droite 4, 5 et 6 correspondent aux pistons 1, 2 et 3 d'une trompette.
	Left Hand Fingering qui vous permet d'effectuer en utilisant uniquement la main gauche
	Right Hand Fingering qui vous permet d'utiliser uniquement la main droite
	Flute	Doigtés de flûtesIl utilise des fontes à goujure standard, avec une plage de pas étendue par les touches ci-dessous.
		x, C1, C2, C3 Augmenter d'un demi-ton
		p, B, C4, Tc, Ta Réduire d'un demi-ton
		Bb Réduire d'une tonalité entière
	Clarinet	Doigtés de clarinetteCette méthode utilise des clarinettes standard, avec une plage de pas étendue par les touches ci-dessous.
		C1 Augmenter d'un demi-ton
		p, C5 Réduire d'un demi-ton
Doigtés d'utilisateur	Vous pouvez ajouter, modifier ou supprimer vos empreintes préférées.* Il est possible de spécifier jusqu'à 36 paramètres de fingering.* Dans ce mode, les paramètres de transposition et de décalage d'octave sont ignorés.Pour plus de détails sur le nom de la note affichée et le fingering, reportez-vous à la section "Fingering Chart" (p. 70).
	Comment ajouter ou modifier......1. Sélectionnez "User Fingering", puis appuyez sur le bouton [MENU].2. Appuyez sur une touche de performance.Le nom de la note apparaît. S'il n'y a pas de note correspondante, indique "NONE".3. Tout en appuyant sur la touche souhaitée, appuyez sur la touche d'octave [+2].4. Utilisez le [◀] [▶] pour modifier le nom de la note.5. Appuyez sur le bouton [MENU].Un message de confirmation apparaît.6. Pour exécuter l'écriture, appuyez sur [▶] (YES).Si vous décidez d'annuler l'écriture, appuyez sur [◀](NO).Un fingering ajouté ou désactivé est indiqué par un"*" à droite du nom de la note.	Comment supprimer......1. Sélectionnez "User Fingering", puis appuyez sur le bouton [MENU].2. Appuyez sur une touche de performance.Le nom de la note apparaît. Un fingering ajouté ou désactivé est indiqué par un"*" à l'écran.3. Tout en appuyant sur la touche souhaitée, appuyez sur la touche d'octave [+2].4. Utilisez le [◀] [▶] Pour choisir "Del."5. Appuyez sur le bouton [MENU].Un message de confirmation apparaît.6. Pour exécuter l'écriture, appuyez sur [▶] (YES).Le"*" disparaît de l'écran.Si vous décidez d'annuler l'écriture, appuyez sur [◀](NO).
Key Function	Cette fonction vous permet de désactiver les touches de performance et de décaler la hauteur vers le haut/bas d'une demi-ton ou d'une tonalité entière.
	1. Sélectionnez "fonction des touches", puis appuyez sur une touche de performance.Le nom de la touche sélectionnée s'affiche.2. Appuyez sur la touche [MENU] pour déplacer le curseur sur la ligne inférieure.3. Sélectionnez une fonction.4. Appuyez sur la touche [MENU] pour déplacer le curseur sur la ligne supérieure.
	Off Désactive les touches.
	Sax Key Les touches fonctionnent comme des touches de performance normale.
	Semitone Down Les touches se déplacent d'un demi-ton vers le bas.
	Semitone Up Les touches se déplacent vers le haut d'un demi-ton.
	Wholetone Down Les touches permettent de déplacer une tonalité entière vers le bas.
	Wholetone Up Les touches permettent d'augmenter la tonalité entière.
Language	English, Japanese, Chinese	Spécifie la langue d'affichage.
User Scene Set	Enregistre la scène que vous utilisez actuellement comme scène utilisateur.1. Sélectionnez "User Scene Set" (jeu de scènes utilisateur), puis appuyez sur le bouton [MENU].2. Utilisez [-][+] ( ◀/ ▶ ) pour spécifier le numéro de scène utilisateur dans lequel vous souhaitez enregistrer la scène sélectionnée.3. Appuyez sur le bouton [MENU].Un écran apparaît, vous permettant de modifier le nom de la scene.[User Scene SetRename?NO YES ]
	6. Pour écrire la scène, appuyez sur le bouton [+] (▶).Si vous décidez de ne pas écrire, appuyez sur [-] (◀).
Favorite Set	Enregistre la scène que vous sélectionnez en tant que favori.1. Sélectionnez "Favorite Set", puis appuyez sur le bouton [MENU].2. Utilisez les boutons [-][+] ( ◀/ ▶ ) ou la molette [SCENE CATEGORY] pour spécifier le numéro de la favorite scene dans laquelle vous souhaitez enregistrer la scène actuellement sélectionnée.	3. Appuyez sur le bouton [MENU].Un message de confirmation apparaît.4. Pour écrire la scène, appuyez sur le bouton [+] (▶).Si vous décidez d'annuler l'écriture, appuyez sur le bouton [-] (◀).Une fois l'écriture terminée, la scène que vous avez écrite s'affiche.

Paramètres de scène

Indication (paramètre)	Valeur Explication
Scene Volume 0–127		Permet de spécifier le volume de chaque scene.
Scene Transpose -5–0–+6		Spécifie la transposition (pitch shift) de chaque scene.* Si le mode de transposition du paramètre system est sur «Scene», cette valeur de transposition est appliquée lorsque vous sélectionnez la scene.* Lorsque vous modifiez la transpose du système après avoir sélectionné une scène, la valeur de transpose du système est utilisée comme valeur de transposition de l'instrument.
Scene Octave Shift -3–0–+3		Spécifie le réglage du décalage d'octave de la scène.
Scene Chorus 0–127 Définit la profondeur du chœur de la scène.
Scene Reverb 0–127 Définit la profondeur de réverbération de la scène.
Scene Delay 0–127 Définit la profondeur de retard de la scène.
Scene IFX SW Off, On Active/désactive l'IFX pour la scène.
All Effects Off	-	Désactive tous les effets (chorus, réverbération, delay et MFX) définis pour la scène.Pour désactiver tous les effets, appuyez sur le bouton [MENU], puis sur [►] bouton.

Affecter des paramètres

Vous pouvez affecter des fonctions aux contrôleurs tels que les boutons et le levier de pouce et spécifier la manière dont les fonctions sont contrôlées.

Nombre maximum de fonctions attribuables par contrôleur
Breath	8
Bite Up/Down, AE-30 Thumb Pad	4
Lever Up/Down	2
AE-30 Motion	2
S1, S2, Side Key	2

* Les paramètres d'affectation fonctionnent lorsque les paramètres dans "ASGN SRC" (source d'affectation) de chaque contrôleur du système sont définis sur "système".

Si l'option Asgn SRC est définie sur "scène", les paramètres d'affectation de chaque scène sont utilisés (p. 5).

Affectation d'un contrôleur à variation continue (AE-30 Breath\_1-mouvement\_2 / AE-20 Breath\_1-LeverUp\_2)

* Les indications de «***» dans le tableau contiendront les noms suivants. Le premier paramètre pour la respiration est indiqué par "Breath_1", le second paramètre pour S1 par "S1_2" et ainsi de suite.
Breath_1-8, BiteDn_1-4, BiteUp_1-4, LeverDn_1-2, LeverUp_1-2, AE-30 ThumbPad_1-4, AE-30 Motion_1-2
* Pour les contrôleurs dont le paramètre Func est désactivé, les paramètres associés aux paramètres ASSIGN ne sont pas affichés.

Indication (paramètre)	Valeur Explication
*** Func	Voir “Affecter la liste des fonctions” (p. 13)	Spécifie la fonction affectée à un contrôleur fonctionnant en continu.
*** In Min	0–127	Spécifie la valeur minimale (Min) et la valeur maximale (Max) entre lesquelles les opérations du contrôleur sont effectives.	→ Affectation des fonctions (modification en continu)
*** In Max
*** Out Min	0–127	Spécifie la valeur minimale (Min) et la valeur maximale (Max) entre lesquelles la fonction affectée fonctionne.
*** Out Max
*** Mode	Spécifie le mode de fonctionnement.
	Latch	Chaque opération bascule entre Output Min Value et Output Max Value.
	Momentary	La fonction fonctionne comme un graphique “Affectation des fonctions (fonctionnement continu) , » selon la façon dont vous utilisez le contrôleur.
Indication (paramètre)	Valeur Explication
*** Curve	Spécifie la courbe d'opération lorsque le mode d'opération est " Momentané . »
	1: Linear 2: Exp L 3: Exp M1 4: Exp M2 5: Exp H					6: Log L 7: Log M1 8: Log M2 9: Log H
	10: S-Shape 11: Reverse S 12: Step

Affectation des fonctions (modification en continu)

Affectation d'un contrôleur de type commutateur

* Les indications de «***» dans le tableau contiendront les noms suivants.
S1_1-2, S2_1-2, X_1-2, C1_1-2, C2_1-2, C3_1-2, C4_1-2, C5_1-2, Tc_1-2, Ta_1-2
* Pour les contrôleurs dont le paramètre Func est désactivé, les paramètres associés aux paramètres ASSIGN ne sont pas affichés.

Indication (paramètre)	Valeur Explication
*** Func	Voir "affecter la liste des fonctions"	Spécifie la fonction affectée lorsque chaque contrôleur est enfoncé.
*** Release Val	0–127	Spécifie la valeur lorsque vous retirez votre doigt du bouton (Release) et la valeur lorsque vous appuyez sur le bouton (Press).
*** Press Val
*** Mode	Spécifie le mode de fonctionnement.
	Latch	Chaque fois que vous appuyez sur le bouton, la Press Value et la Release Value alternent.
	Momentary	La Press Value est appliquée lorsque le bouton est enfoncé et la Release Value est appliquée lorsque le bouton est relâché.

Liste Assign Function

Valeur Portée Explication Remarques
Off		Aucune fonction n'est attribuée.
CC 01–31, CC33–95 0–127 Changement de contrôle
Bend Down 0–127 BEND DOWN
BEND UP 0–127 BEND UP
After Touch 0–127 Après la pression (pression de la touche de canal)
SCENE DOWN --- Permet de sélectionner la scène précédente			Non disponible pour le contrôle de la respiration ou des morsures
SCENE UP --- Sélectionnez la scène suivante
Favorite Down --- Permet de sélectionner la scène favorite précédente
Favorite Up --- Sélection d'une favorite scene
Chorus Sw Off, On Active le chœur.
Reverb Sw Off, On Permet d'activer ou de désactiver l'effet REVERB.
Delay Sw	Off, On Permet d'activer/de désactiver l'effet DELAY.
IFX Sw	Off, On Active l'IFX.
Unison Sw Off, On Allume/éteint a fonction « Unison ».
Oct Down	--- OCTAVE DOWN
Oct Up	--- OCTAVE UP
Transpose Down	---	Transpose en bas (0 → -1 → ... -5 → +6 ...)
Transpose Up	---	Transpose en haut (0 → +1 → ... +6 → -5 ...)
Drone Sw	Off, On Active la fonction drone.
Harmony Sw	Off, On Active l'harmonie.
X-Fade	0–127 Crossfade

PARAMÈTRES MIDI

Vous pouvez affecter une fonction MIDI control à chaque contrôleur et spécifier le mode de contrôle.

Nombre maximum de fonctions attribuables par contrôleur
Breath	8
Bite, AE-30 Thumb Pad	4
Lever Up/Down	2
AE-30 Motion	2
S1, S2, Side Key	2

* Comme pour l'affectation, les paramètres de contrôle MIDI fonctionnent lorsque les paramètres de "Asgn SRC" (source d'affectation) de chaque contrôleur du système sont définis sur "System" (système). Si Asgn SRC est réglé sur "scène", les réglages de contrôle MIDI de chaque scène sont utilisés (p. 5).

Affectation d'un contrôleur à variation continue (AE-30 Breath\_1-Motion\_2 / AE-20 Breath\_1-LeverUp\_2)

* Les indications de «***» dans le tableau contiendront les noms suivants.
Breath_1-8, BiteDn_1-4, BiteUp_1-4, LeverDn_1-2, LeverUp_1-2, AE-30 ThumbPad_1-4, AE-30 Motion_1-2
* Pour les contrôleurs dont le paramètre Func est désactivé, les paramètres associés aux paramètres ASSIGN ne sont pas affichés.

Indication (paramètre)	Valeur Explication
*** Func	Voir "Affecter la liste des fonctions (MIDI)" (p. 14)	Spécifie la fonction affectée à un contrôleur fonctionnant en continu.
*** In Min	0-127	Spécifie la valeur minimale (Min) et la valeur maximale (Max) entre lesquelles les opérations du contrôleur sont effectives.	→"Affectation des fonctions (fonctionnement continu)" (p. 12)
*** In Max
*** Out Min	0-127	Spécifie la valeur minimale (Min) et la valeur maximale (Max) entre lesquelles la fonction affectée fonctionne.
*** Out Max
*** Mode	Spécifie le mode de fonctionnement.
	Latch	Chaque opération bascule entre Output Min Value et Output Max Value.
	Momentary	La fonction fonctionne comme un graphique "Affectation des fonctions (fonctionnement continu), » selon la façon dont vous utilisez le contrôleur.
*** Curve	Spécifie la courbe d'opération lorsque le mode d'opération est " Momentané . »
	1: Linear 2: Exp L 3: Exp M1 4: Exp M2 S: Exp H6: Log L 7: Log M1 8: Log M2 9: Log H10: S-Shape 11: Reverse S 12: Step

Affectation d'un contrôleur de type commutateur

* Les indications de «***» dans le tableau contiendront les noms suivants.
S1_1-2, S2_1-2, X_1-2, C1_1-2, C2_1-2, C3_1-2, C4_1-2, C5_1-2, Tc_1-2, Ta_1-2
* Pour les contrôleurs dont le paramètre Func est désactivé, les paramètres associés aux paramètres ASSIGN ne sont pas affichés.

Indication (paramètre)	Valeur Explication
*** Func	Voir “Affecter la liste des fonctions (MIDI)” (p. 14)	Spécifie la fonction affectée lorsque chaque contrôleur est enfoncé.
*** Release Val	0–127	Spécifie la valeur lorsque vous retirez votre doigt du bouton (Release) et la valeur lorsque vous appuyez sur le bouton (Press).
*** Press Val
*** Mode	Spécifie le mode de fonctionnement.
	Latch	Chaque fois que vous appuyez sur le bouton, la Press Value et la Release Value alternent.
	Momentary	La Press Value est appliquée lorsque le bouton est enfoncé et la Release Value est appliquée lorsque le bouton est relâché.

Affecter la liste de fonctions (MIDI)

Valeur Plage variable Explication Remarques
Off		Aucune fonction n'est attribuée.Les touches latérales suivent les paramètres du mode de gradation.
CC 01-31, CC33-95 0-127 Changement de contrôle
BEND DOWN	00 00-00 40	BEND DOWN
BEND UP	00 40-7F 7F	BEND UP
Après le toucher	0-127	Après la pression (pression de la touche de canal)
Drone SW	Off, On	Active la fonction drone.	Non disponible pour le contrôle de la respiration ou des morsures
Harmonie SW	Off, On	Active l'harmonie.
START/STOP	Off, On	Émet un signal de démarrage (FA)/arrêt (FC).	Non disponible pour le contrôle de la respiration ou des morsures

Deux types de paramètres utilisateur peuvent être sauvegardés et restaurés : les paramètres système et les paramètres de scène.

Paramètres system	•Vous pouvez régler ici divers paramètres pour l’ même.
Paramètres de scene	•User scene•User Tones:

Éléments requis

Clé USB (*)

Formatage d'une clé USB

Le AerophoneReconnaît uniquement les clés USB formatées avec le système de fichiers FAT32.

Si l'instrument ne reconnaît pas votre clé USB, essayez d'utiliser une clé USB formatée avec le système de fichiers FAT32 sur votre ordinateur.

1. Tout en maintenant enfoncé le bouton [TUNER], mettez l'appareil sous tension.
   Maintenez le bouton [MENU] enfoncé jusqu'à ce que le logo Roland disparaisse.
2. Connectez la clé USB au port USB de l'appareil.
3. Appuyez sur [▶] Pour sélectionner "format mémoire USB", puis appuyez sur le bouton [MENU].

1. Pour exécuter le formatage, appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].

La sélection de "OUI" affiche un écran de confirmation.

1. Appuyez sur le bouton [MENU].

"En cours d'exécution..." s'affiche à l'écran et la clé USB est formatée. Lorsque le formatage est terminé, "terminé" apparaît, puis l'écran de format de mémoire USB s'affiche à nouveau.

1. Mettez l'appareil hors tension et débranchez la clé USB.

Sauvegarde/restauration des paramètres système

Backup

1. Tout en maintenant enfoncé le bouton [TUNER], mettez l'appareil sous tension.
   Maintenez le bouton [MENU] enfoncé jusqu'à ce que le logo Roland disparaisse.
2. Connectez la clé USB au port USB de l'appareil.
3. Appuyez sur [◀] [▶] Pour sélectionner "sauvegarde système", puis appuyez sur le bouton [MENU].

1. Appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].
2. Entrez le nom du fichier.

Appuyez sur [◀] [▶] pour déplacer le curseur, puis appuyez sur [▲] [▼] pour saisir les caractères. Utilisez le bouton [S1] pour insérer un caractère et le bouton [S2] pour le supprimer.

1. Appuyez sur le bouton [MENU].
   "Écriture OK ?" s'affiche à l'écran.
2. Pour exécuter l'opération de sauvegarde, appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].
   "Écriture..." s'affiche à l'écran et l'opération de sauvegarde est exécutée. Lorsque l'opération est terminée, "Complete" apparaît, puis l'écran System Backup (sauvegarde du système) s'affiche à nouveau.
3. Mettez l'appareil hors tension et débranchez la clé USB.

Restauration

1. Tout en maintenant enfoncé le bouton [TUNER], mettez l'appareil sous tension.
   Maintenez le bouton [MENU] enfoncé jusqu'à ce que le logo Roland disparaisse.
2. Connectez la clé USB contenant les données sauvegardées au port USB de l'appareil.
3. Appuyez sur [◀] [▶] Pour sélectionner "Restauration du système", puis appuyez sur le bouton [MENU].

1. Appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].
2. Appuyez sur [◀] [▶] Pour sélectionner le fichier sauvegardé, puis appuyez sur le bouton [MENU].

L'écran affiche une demande de confirmation.

1. Pour exécuter l'opération de restauration, appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].

"Écriture en cours..." s'affiche à l'écran et l'opération de restauration est exécutée. Lorsque l'opération est terminée, "Complete" apparaît, puis l'écran System Restore s'affiche à nouveau.
* Si les fichiers n'ont pas pu être lus correctement, "erreur de lecture" s'affiche. Vérifiez la connexion de la clé USB, puis recommencez la restauration. De même, si les données sauvegardées du paramètre de scène sont sélectionnées dans "Restauration du système", "erreur de lecture" s'affiche.
7. Mettez l'appareil hors tension et débranchez la clé USB.

Sauvegarde/restauration des paramètres de scène

Backup

1. Tout en maintenant enfoncé le bouton [TUNER], mettez l'appareil sous tension.
   Maintenez le bouton [MENU] enfoncé jusqu'à ce que le logo Roland disparaisse.
2. Connectez la clé USB au port USB de l'appareil.
3. Appuyez sur [◀] [▶] Pour sélectionner "sauvegarde de scène", puis appuyez sur le bouton [MENU].

1. Appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].
2. Entrez le nom du fichier.

Appuyez sur [◀] [▶] pour déplacer le curseur, puis appuyez sur [▲] [▼] pour saisir les caractères. Utilisez le bouton [S1] pour insérer un caractère et le bouton [S2] pour le supprimer.

1. Appuyez sur le bouton [MENU].
   "Écriture OK ?" s'affiche à l'écran.
2. Pour exécuter l'opération de sauvegarde, appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].
   "Ecriture..." s'affiche à l'écran et l'opération de sauvegarde est exécutée. Lorsque l'opération est terminée, "Complete" apparaît, puis l'affichage revient à l'écran Scene Backup.
3. Mettez l'appareil hors tension et débranchez la clé USB.

Restauration

1. Tout en maintenant enfoncé le bouton [TUNER], mettez l'appareil sous tension.
   Maintenez le bouton [MENU] enfoncé jusqu'à ce que le logo Roland disparaisse.
2. Connectez la clé USB contenant les données sauvegardées au port USB de l'appareil.
3. Appuyez sur [◀] [▶] Pour sélectionner "Restauration scène", puis appuyez sur le bouton [MENU].

1. Appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].
2. Appuyez sur [◀] [▶] Pour sélectionner le fichier sauvegardé, puis appuyez sur le bouton [MENU].

L'écran affiche une demande de confirmation.

1. Pour exécuter l'opération de restauration, appuyez sur [▶] Pour sélectionner "OUI". Si vous décidez d'annuler, appuyez sur le bouton [◀].

"Ecriture en cours..." s'affiche à l'écran et l'opération de restauration est exécutée. Lorsque l'opération est terminée, "Complete" apparaît, puis l'écran Scene Restore s'affiche à nouveau.

* Si les fichiers n'ont pas pu être lus correctement, "erreur de lecture" s'affiche. Vérifiez la connexion de la clé USB, puis recommencez la restauration. De même, si les données sauvegardées du paramètre système sont sélectionnées dans "Restauration de la scène", "erreur de lecture" s'affiche.
7. Mettez l'appareil hors tension et débranchez la clé USB.

Installation d'une EXTENSION SOUND PACK/WAVE

Préparation des fichiers audio

* Si vous utilisez la clé USB pour la première fois, formatez-la à l'aide du Aerophone.
→ « Formatage d'une clé USB » (p. 15)

1. Préparez le fichier audio que vous allez ajouter au Aerophoneet placez le fichier sur votre ordinateur.

REMARQUE

Vous pouvez obtenir des fichiers audio tels QUE LE PACK AUDIO ou L'EXTENSION WAVE via Roland Cloud.

* Les extensions Wave ne peuvent être installées que sur l'AE-30. Pour plus d'informations sur le cloud de Roland, consultez le site Web de Roland.

1. Connectez la clé USB à votre ordinateur.
2. Enregistrez le fichier dans le répertoire approprié de votre clé USB.

SOUND PACK (extension .SDZ) : DOSSIER ROLAND/SOUND EXTENSION WAVE (extension : .EXZ) : répertoire racine

1. Connectez la clé USB à votre ordinateur.

Importer un son

Voici comment importer un PACK AUDIO dans la tonalité/scène de l'utilisateur.

1. Maintenez le bouton de pas [9] enfoncé tout en mettant l'appareil sous tension.
   Maintenez le bouton [] jusqu'à ce que l'écran affiche le symbole « ».
2. Connectez la clé USB contenant le fichier de tonalité au port USB de cet instrument.
3. Utilisez le [◀] [▶] Pour sélectionner "Importer tonalité", puis appuyez sur le bouton [MENU].

1. Utilisez le [▶] Pour sélectionner "OUI".

Si vous décidez d'annuler, appuyez sur le bouton [◀].

1. Utilisez le [◀] [▶] Pour sélectionner le fichier à importer, puis appuyez sur le bouton [MENU].

Si c'est la première fois que vous importez des données, un écran s'affiche et vous demande d'installer la licence utilisateur.

Pour continuer l'importation, appuyez sur [▶] Puis sélectionner "OUI".

1. Sélectionnez les tonalités/scènes à importer.

Utilisez le [▲] [▼] pour basculer entre les tonalités/scènes, utilisez

les touches [▶] pour sélectionner, et utilisez le bouton [◀] pour ignorer votre sélection.

Une marque [+] apparaît sur le numéro de tonalité/scène sélectionné.

Appuyez sur le bouton [MENU] lorsque vous avez terminé les réglages.

1. Sélectionnez la destination d'importation des tonalités/scènes.

Utilisez le [▲] [▼] pour changer, utilisez les touches [►] pour sélectionner, et utilisez le bouton [◀] pour ignorer votre sélection. Une marque [+] apparaît sur le numéro de tonalité/scène sélectionné.

1. Appuyez sur le bouton [MENU] lorsque vous avez terminé les réglages.

Importer des sons

1. Lorsque "Créer une scène" est affiché, générez une scène pour la tonalité à importer.
2. Utilisez le [▲] [▼] boutons pour passer d'une scène à l'autre, utilisez [▶] pour sélectionner, et utilisez le bouton [◀] pour ignorer votre sélection.

Un repère [+] apparaît sur le numéro de scène sélectionné.

1. Appuyez sur le bouton [MENU] lorsque vous avez terminé les réglages.

"Importer OK?" s'affiche à l'écran.

1. Pour importer, appuyez sur [▶] Et sélectionnez "YES"; et pour annuler, appuyez sur [◀] Et sélectionner "NO."

La sélection de "OUI" importe les données.

Une fois l'opération terminée, l'écran affiche « Completed ».

Appuyez sur le bouton [MENU] pour revenir à l'écran MENU.

REMARQUE

Maintenez le bouton [MENU] enfoncé pour revenir à l'écran Import Tone.

AE-30 Installation d'une EXTENSION WAVE

1. Maintenez le bouton de pas [9] enfoncé tout en mettant l'appareil sous tension.
   Maintenez le bouton [] jusqu'à ce que l'écran affiche le symbole « ».
2. Connectez la clé USB contenant le fichier audio au port USB de cet instrument.
3. Utilisez le [◀] [▶] Pour sélectionner "installer expansion", puis appuyez sur le bouton [MENU].

1. Utilisez le [▶] Pour sélectionner "OUI".

Si vous décidez d'annuler, appuyez sur le bouton [◀].

1. Utilisez le [◀] [▶] Pour sélectionner le fichier à installer, puis appuyez sur le bouton [MENU].

Si c'est la première fois que vous installez des données, un écran vous demande d'installer la licence utilisateur.

Pour poursuivre l'installation, appuyez sur [▶] Puis sélectionner "OUI".

"Installation OK?" s'affiche à l'écran.

1. Pour installer, appuyez sur [▶] Et sélectionnez "YES"; et pour annuler, appuyez sur [◀] Et sélectionner "NO."

La sélection de "OUI" installe les données.

Une fois l'opération terminée, l'écran affiche « Completed ».

Appuyez sur le bouton [MENU] pour revenir à l'écran MENU.

REMARQUE

Maintenez le bouton [MENU] enfoncé pour revenir à l'écran installation d'extension.

AE-30 Gestion des données D'EXTENSION WAVE

Cette procédure vous montre comment gérer les données D'EXTENSION WAVE que vous avez installées.

1. Maintenez le bouton de pas [9] enfoncé tout en mettant l'appareil sous tension.

Maintenez le bouton [] jusqu'à ce que l'écran affiche le symbole « ».

1. Utilisez le [◀] [▶] Pour sélectionner "expansion Manager", puis appuyez sur le bouton [MENU].

2. Utilisez le [▶] Pour sélectionner "OUI".

Si vous décidez d'annuler, appuyez sur le bouton [◀].

1. Utilisez le [◀] [▶] Pour sélectionner les données d'EXTENSION de COURBE installées, puis appuyez sur le bouton [MENU].

2. Utilisez le [◀] [▶] Pour sélectionner ce que vous devez faire des données que vous avez sélectionnées, puis appuyez sur le bouton [MENU].

L'opération "Make Scene" crée des scènes utilisées pour les tonalités de données D'EXPANSION DE VAGUE dans la région utilisateur. L'écran SCENE SELECT apparaît. (Passez à l'étape 6.) L'opération de désinstallation désinstalle les données D'EXTENSION WAVE. (Passez à l'étape 10.)

1. Sélectionnez la tonalité utilisée pour créer les données de scène.

Utilisez le [▲] [▼] pour changer, utilisez les touches [▶] pour sélectionner, et utilisez le bouton [◀] pour ignorer votre sélection.

Une marque [+] apparaît sur le numéro de tonalité sélectionné.

1. Appuyez sur le bouton [MENU] lorsque vous avez terminé les réglages.

L'écran USER SAMPLE IMPORT (DESTINATION) apparaît.

1. Sélectionnez l'emplacement de création de la scène. Utilisez le [▲] [▼] pour changer, utilisez les touches [▶] pour sélectionner, et utilisez le bouton [◀] pour ignorer votre sélection.

Un repère [+] apparaît sur le numéro de scène sélectionné.

Appuyez sur le bouton [MENU] lorsque vous avez terminé les réglages.

"OK?" s'affiche à l'écran.

1. Pour créer (make), appuyez sur [▶] Et sélectionnez "YES"; et pour annuler, appuyez sur [◀] Et sélectionner "NO."

La sélection de "OUI" crée la scène.

Une fois l'opération terminée, l'écran affiche « Completed ».

Appuyez sur le bouton [MENU] pour revenir à l'écran MENU.

1. Le message « Désinstaller OK ? » apparaît.

Pour désinstaller, appuyez sur [▶] Et sélectionnez "YES"; et pour annuler, appuyez sur [◀] Et sélectionner "NO."

1. Un message de confirmation apparaît.

Appuyez sur le bouton [MENU] pour exécuter, ou appuyez sur [◀] Pour annuler et revenir à l'écran expansion Manager.

REMARQUE

Maintenez le bouton [MENU] enfoncé pour revenir à l'écran du Gestionnaire d'extension.

Initialisation d'une licence utilisateur

Licence utilisateur

LES EXTENSIONS SOUND PACK et WAVE sont associées aux licences utilisateur de l'utilisateur qui les a téléchargées.

Les EXTENSIONS SOUND PACK ou WAVE qui ont des licences utilisateur différentes ne peuvent pas être importées dans la même Aerophone.

Si vous souhaitez importer ou installer LE PACK AUDIO et L'EXTENSION WAVE qui possède une licence utilisateur différente de celle déjà enregistrée Aerophonevous devez initialiser les licences utilisateur.

Voici comment réinitialiser une licence utilisateur.

Lorsqu'une licence est réinitialisée, l'extension WAVE installée est désinstallée.

1. Maintenez le bouton de pas [9] enfoncé tout en mettant l'appareil sous tension.
   Maintenez le bouton [] jusqu'à ce que l'écran affiche le symbole « ».

2. Utilisez le [◀] [▶] Pour sélectionner "Supprimer la licence", puis appuyez sur le bouton [MENU].

3. Appuyez sur [▶] Et sélectionner "OUI". Pour annuler, appuyez sur [◀] Et sélectionner "NO."

1. Un message de confirmation s'affiche. Appuyez sur le bouton [ENTER] pour lancer l'opération.

Si vous décidez d'annuler, appuyez sur le bouton [◀]. Une fois l'importation terminée, le message « Import Tone Completed! (Importation de sonorité terminée !) » apparaît. Appuyez sur le bouton [MENU] pour revenir à l'écran MENU.

La structure des scènes

ZEN-Core:

La structure des scènes

Drum Kit

Scene

Paramètre Valeur Explication

Nom de la scene Spécifie le nom de l'échantillon (16 caractères maximum).

SCÈNE/COMMUN

Paramètre Valeur Explication
Scene Volume 0–127 Permet de régler le volume.
Tempo. De la scène	20.00–300.00	Règle le tempo. Ceci est utilisé à des fins d'effets et autres.
Scene Transpose -5–0–+6		Définit le degré de transposition de la scène.* Cette option est activée lorsque le paramètre système mode transpose est "scène" (p. 3).
Scene Octave Shift -3–0–+3 Définit le nombre d'octaves de la scène décalées.
Ctrl plage de pliage 0–24		Définit la plage de pliage en demi-tons, lorsque "Bend down" ou "Bend Up" est affecté au levier du pouce ou à un autre contrôleur.	* Cette option est activée lorsque le paramètre système Source de la plage de pliage est "scène" (p. 4).
DN Bite de la plage de pliage	0, 5, 10–100, 200–2400 (cent)	Définit la plage de pliage en centimes, lorsque "Bend down" ou "Bend Up" est affecté au contrôleur de bite.
Morsure de plage de pliage
AE-30 DN de mouvement de plage de pliage	0–2400 (cent)	Définit la plage de pliage en centimes, lorsque "Bend Up/Down" est affecté à la commande de mouvement.* Cette option est activée lorsque la source de la plage de pliage est "scène".
AE-30 Mouvement de plage de pliage vers le haut
Harmony 1 attribuer Harmony 2 attribuer Harmony 3 attribuer Harmony 4 attribuer	Définit la hauteur du son Harmony qui fonctionne lorsque chaque fonction du contrôleur est réglée sur "Harmony". Vous pouvez ajouter jusqu'à quatre notes d'harmonie.* Cette option est activée lorsque le paramètre système Harmony Source est défini sur "Scene"(p. 5)
	Oct ci-dessous (-12), 7th Maj ci-dessous (-11), 7th min en dessous (-10), 6th Maj en dessous (-9), 6th min en dessous (-8), 5th en dessous (-7), Tritone en dessous (-6), 4th en dessous (-5), 3rd Maj en dessous (-4), 3rd min en dessous (-3 2nd), 2nd 1 en dessous (-2)Arrêt,2nd min au-dessus (+1), 2nd Maj au-dessus (+2), 3rd min au-dessus (+3), 3rd Maj au-dessus (+4), 4th au-dessus (+5), Tritone au-dessus (+6), 5th au-dessus (+7), 6th min au-dessus (+8), 6th Maj au-dessus (+10 12), 9 7th au-dessus (+7th 11)

* Ces paramètres sont activés lorsque les paramètres système suivants (p. 5) Sont réglés sur "scène".

AE-30 Pavé à molette ASGN SRC

AE-30 Mouvement ASGN SRC

ASGN SRC S1/S2

Clé SRC ASGN

Contrôleur			Explication
Souffle		1–8	Affecte les paramètres du contrôleur de respiration.
Mordant		1–4	Affecte les paramètres du contrôleur Bite.
Mordez
Thumb lever		1, 2	Permet d'attribuer les réglages de la manette.
Thumb lever
AE-30	Pouce	1–4	Affecte les paramètres de la molette.
AE-30	Mouvement	2	Affecte les paramètres du contrôleur de mouvement.
S1, S2		1, 2	Affecte les paramètres des boutons [S1] et [S2].
X, C1–5, TC, Ta		1, 2	Permet d'attribuer les réglages de la touche [X] et des touches latérales ([C1]–[C5], [TC] et [Ta]).

■Affectation d'un contrôleur à variation continue

Paramètre Valeur Explication
Assign Function	Pour plus de détails sur les paramètres, reportez-vous à la section "affectation d'un contrôleur à variable continue" (p. 11).
Entrée min., max
Sortie min., max
Assign 1-9 Mode
Curve

■ Paramètres d'affectation pour les contrôleurs de type commutateur

Paramètre Valeur Explication
Assign Function	Pour plus de détails sur les paramètres, voir “ Affectation d’un contrôleur de type commutateur » ( p. 14).
*** Release Val
*** Press Val
Assign 1-9 Mode
Curve

* Cette option est activée lorsque le paramètre système Contorl Source Select est "scène".

Paramètre Valeur Explication
Source de contrôle 1-4	DÉSACTIVÉ, CC01-31, CC33-95, COURBE, APRÈS CONTACT	Définit les messages MIDI à utiliser comme commandes de tonalité.

SCENE/ASSIGN (MIDI)

* Ces réglages sont activés lorsque le mode de contrôle MIDI est activé et lorsque les paramètres système suivants (p. 5) Sont réglés sur "scène".

AE-30 Pavé à molette ASGN SRC

AE-30 Mouvement ASGN SRC

ASGN SRC S1/S2

Clé SRC ASGN

Contrôleur Explication
Souffle 1-8 Attribue les réglages pour le contrôle MIDI avec le contrôleur de respiration.
Mordant	1-4 Attribue les réglages pour le contrôle MIDI avec le contrôleur Bite.
Mordez
Thumb lever	1, 2 Attribue les réglages pour le contrôle MIDI avec la manette.
Thumb lever
AE-30 Pouce	1-4 Attribue les réglages pour le contrôle MIDI avec le pavé numérique.
AE-30 Mouvement	2 Affecte les paramètres du contrôleur de mouvement.
S1, S2 1, 2 Affecte les réglages pour le contrôle MIDI avec les boutons [S1] et [S2].
X, C1-5, TC, Ta 1, 2	Attribue les réglages pour le contrôle MIDI avec la touche [X] et les touches latérales ([C1]-[C5], [TC] et [Ta]).

■Affectation d'un contrôleur à variation continue

Paramètre Valeur Explication
Assign Function	Pour plus de détails sur les paramètres, reportez-vous à la section “affectation d’un contrôleur à variable continue” (p. 14).
Entrée min., max
Sortie min., max
Assign 1-9 Mode
Curve

■ Paramètres d'affectation pour les contrôleurs de type commutateur

Paramètre Valeur Explication
Assign Function	Pour plus de détails sur les paramètres, voir “ Affectation d’un contrôleur de type commutateur » ( p. 14).
*** Release Val
*** Press Val
Assign 1-9 Mode
Curve

SCÈNE/CONTRÔLE (MIDI)

* Les réglages suivants sont activés lorsque le mode de contrôle MIDI est activé.

Paramètre Valeur Explication
Tx CHANNEL	1-16 Spécifie le canal de transmission MIDI.
Banque MSB (CC n° 0)	ARRÊT, 0-127 Définit le message de sélection de banque/modification de programme qui est transmis lorsqu'une scène est sélectionnée.
Banque LSB (CC n° 32)	ARRÊT, 0-127	Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.* Ces paramètres sont activés lorsque le MIDI Ctrl PC et le MIDI Ctrl BS (p. 7) Les paramètres système sont réglés sur "on".
PC	OFF, 1 à 128 :
Velocity	Ces paramètres définissent les valeurs de vitesse de note-on pour la sortie MIDI.
	REAL : La valeur de vitesse est déterminée par la force de votre tonguing.
	1-127 Transmet la valeur spécifiée (valeur fixe).
Volume (CC7)	OFF, 0-127	Définit la valeur transmise pour le volume (CC#7) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Pan (CC10)	DÉSACTIVÉ, L64-0-63R	Définit la valeur transmise pour LE PANORAMIQUE (#CC#10) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Modulation (CC#1)	OFF, 0-127	Définit la valeur transmise pour la modulation (CC#1) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Reverb (CC#91)		Définit la valeur transmise pour l'envoi de la réverbération (CC#91) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Chorus (CC#93)		Définit la valeur transmise pour Chorus Send (envoi Chorus) (CC#93) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Coarse (RPN#2)	OFF, -48-0-+48	Définit la valeur transmise pour le réglage grossier (RPN#2) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Fine Tune (RPN#1)	OFF, -50-0-+50	Définit la valeur transmise pour le réglage fin (RPN#1) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Bend Rng (RPN#0)	OFF, 0-24	Définit la valeur transmise pour la plage de pliage (RPN#0) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Cutoff (CC#74)	OFF, 0–127	Définit la valeur transmise pour le décalage de coupure (CC#74) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Resonance (CC#71)		Définit la valeur transmise pour le décalage de résonance (CC#71) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Attack (CC#73)		Définit la valeur transmise pour le décalage du temps d'attaque (CC#73) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Decay (CC#75)		Définit la valeur transmise pour le décalage du temps de décroissance (CC#75) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
Release (CC#72)		Définit la valeur transmise pour le décalage de temps de déclenchement (CC#72) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.
MONO/POLY(CC#126/127)	OFF, MONO (CC#126), POLY (CC#127)	Définit la valeur transmise pour Mono/Poly (CC#126/127) lorsqu'une scène est sélectionnée.Lorsque ce paramètre est réglé sur "OFF", aucun changement de sélection de banque/programme n'est transmis.

SCENE/PART

Paramètre Valeur Explication

PartSw : OFF, ON Active/désactive chaque pièce (PARTIE 1–4).

SCÈNE/MODE

Paramètre Valeur Explication

Mode de sélection des parties	Spécifie le mode de pièce.
	LEAD C'est le mode habituel pour jouer des mélodies et autres.
	DRONE	Il s'agit d'un mode spécial pour la lecture de notes basses.Ce mode est utilisé avec la fonction ASSIGN réglée sur "Drone SW" ( p. 13).

SCÈNE/PLAGE

Paramètre Valeur Explication

Plage de touches	(Abaissement) C-1–G9(Supérieur) C-1–G9	Définit la plage de clés pour chaque pièce.Spécifie les limites supérieure et inférieure de la plage de clés.Réglez cette option lorsque vous souhaitez que différentes tonalités soient émises en fonction de la touche utilisée.
Touche largeur de fondu inférieure	0–127	Définit la portée des tonalités lorsqu'une touche inférieure à la plage de touches inférieure est lue.Lorsqu'aucun son n'est audible pour les touches jouées en dehors de cette plage, réglez-le sur "0".
Largeur de fondu de clé supérieure	0–127	Définit la portée des tonalités lorsqu'une touche supérieure à Plage de touches supérieure est lue.Lorsqu'aucun son n'est audible pour les touches jouées en dehors de cette plage, réglez-le sur "0".
Valeur haute de vélocité	(Abaissement) 1–127(Supérieur) 1–127	Définit les limites inférieure/supérieure pour les vitesses auxquelles les tonalités sont lues.Utilisez cette option pour faire retentir différentes tonalités lorsque vous jouez à différentes vitesses.
Paramètre Valeur Explication
Largeur de fondu de vitesse inférieure	0–127	Définit l'intensité à laquelle les tonalités sont émises lorsqu'elles sont plus douces que la plage de vitesse inférieure.Lorsqu'aucun son n'est audible, réglez-le sur "0".
Largeur de fondu de vitesse supérieure	0–127	Permet de définir l'intensité à laquelle les tonalités sont émises à un niveau plus élevé que dans la plage de vitesse supérieure.Lorsqu'aucun son n'est audible, réglez-le sur "0".
Plage X-Fade	(Abaissement) 0–127(Supérieur) 0–127	Permet de définir les limites inférieure/supérieure de la fonction X-Fade (CC30) dans lesquelles les tonalités sont émises.Réglez cette option lorsque vous souhaitez que différentes tonalités soient émises en fonction de la valeur X-Fade (CC30).
Largeur de fondu X-Fade inférieure	0–127	Définit la force de lecture du son lorsque la valeur X-Fade (CC30) est inférieure à la valeur X-Fade Range Lower (plage de fondu). Lorsqu'aucun son n'est audible, réglez-le sur "0".
Largeur de fondu supérieur X-Fade	0–127	Définit la force de lecture du son lorsque la valeur X-Fade (CC30) est supérieure à X-Fade Range Upper (Plage de fondu supérieure). Lorsqu'aucun son n'est audible, réglez-le sur "0".

SCÈNE/PAS

Paramètre Valeur Explication
(Octave Shift)	-3–0–+3	Définit la hauteur du son de la pièce en octaves (jusqu'à ± 3 octaves).
Accordage grossier	-48–0–+48 Déplace le pas de la pièce en demi-tons.
Réglage fin de la pièce	-50–0–+50 cent Règle la hauteur de note par pas d’un centième.

SCÈNE/DÉCALAGE

Paramètre Valeur Explication
Cutoff -64-0-+63		Règle la quantité d'ouverture du filtre.Augmenter la valeur rend le son plus brillant, la diminuer le rend plus sombre.
Résonance -64-0-+63		Élargit la portion du son située à proximité de la fréquence de coupure, ajoutant du caractère au son.De très hautes valeurs peuvent produire une oscillation, causant une distorsion du son. Augmenter la valeur renforce le caractère, la diminuer l'affaiblit.
Attack Time -64-0-+63		Permet de régler l'heure de la note à l'augmentation du volume.Augmenter la valeur rend l'attaque plus molle, la diminuer rend l'attaque plus dure.
Durée d'affaiblissement (Decay)	-64-0-+63	Règle le temps durant lequel le volume diminue depuis sa valeur maximum.Augmenter la valeur rend l'atténuation plus longue, la diminuer rend l'atténuation plus courte.
Release Time	-64-0-+63	Permet de définir le temps entre l'arrêt de la note et le moment où le volume s'estompe.Augmenter la valeur rend l'atténuation plus longue, la diminuer rend l'atténuation plus courte.
(Vibrato Rate)	-64-0-+63	Règle la vitesse du vibrato, qui fait moduler la hauteur de note.Cette hauteur module plus rapidement pour des valeurs hautes, plus lentement pour des valeurs basses.
Vib Depth (Vibrato Depth)	-64-0-+63	Règle l'amplitude du vibrato, qui fait moduler la hauteur de note.Cette amplitude augmente pour des valeurs hautes, diminue pour des valeurs basses.
Vib Delay (Vibrato Delay)	-64-0-+63	Règle le temps avant que le vibrato s'applique.Les hautes valeurs entraînent un temps plus long avant le début du vibrato, les basses valeurs un temps plus court.

SCÈNE/EQ

Paramètre Valeur Explication
S EQ Switch	OFF, ON	Définit si la partie EQ (un égaliseur appliqué à chaque pièce) est utilisée (ON) ou non utilisée (OFF).
Input Gain	-24 à +24 dB	Règle la quantité de Boost/Cut pour l'entrée dans l'EQ.
Low Gain	-24 à +24 dB	Règle la quantité d'amplification ou d'atténuation des moyennes fréquences.
Low Freq 20–16000 Hz Fréquence centrale de la gamme basse
Mid Gain	-24 à +24 dB	Règle la quantité d'amplification ou d'atténuation des moyennes fréquences.
Mid Freq 20–16000 Hz Fréquence centrale de la gamme moyenne
Mid Q 0.5–16.0		Définit la bande passante de la plage de fréquence moyenne. Des valeurs plus élevées réduisent cette largeur.
High Gain -24 à +24 dB règle le volume de la plage des hautes fréquences.
High Freq 20–16000 Hz Fréquence centrale de la gamme haute

SCÈNE/SORTIE

Paramètre Valeur Explication
Niveau article 0–127 Règle le volume de chaque Partie.
Pan	L64–0–63R	Précise la localisation du son de chaque partie en sortie stéréo.
Envoi de chorus	0–127	Règle le niveau d'envoi vers le Delay.
Delay Send	0–127	Règle le niveau d'envoi vers le Delay.
Reverb Send	0–127	Règle le niveau d'envoi vers la Reverb.
Out Assign	SEC, IFX	Choisit la destination de sortie.

SCÈNE/CONTRÔLE

Paramètre Valeur Explication
Mono/Poly	MONO, POLY, TONE	Choisissez MONO si vous voulez que le son attribué à la Partie soit joué de manière monophonique. Choisissez POLY si vous voulez qu'il soit polyphonique.Choisissez TONE si vous voulez utiliser le réglage associé au son.
Legato (Legato Switch)	OFF, ON, TONE	Legato est activé lorsque le sélecteur Legato est sur “ON” et Mono/Poly est sur “MONO”.Choisissez TONE si vous voulez utiliser le réglage associé au son.Cela permet de changer le ton sans à-coups pendant que vous jouez une note, puis de jouer à legato en appuyant sur une autre touche.
Portamento Switch	OFF, ON, TONE	Choisissez ON pour appliquer le portamento, ou OFF dans le cas contraire.Choisissez TONE si vous voulez utiliser le réglage associé au son.
Portamento Time	0 à 127, TONE	Lorsque le portamento est utilisé, cela règle le temps pendant lequel la hauteur de note va changer.Une valeur plus élevée augmente le temps nécessaire pour qu'un pas glisse vers le suivant.Choisissez TONE si vous voulez utiliser le réglage associé au son.
Unison Sw(Unison Switch)	OFF, ON, TONE	Cela superpose le même son unique.Choisissez ON si vous voulez utiliser l'unisson, OFF dans le cas contraire.Choisissez TONE si vous voulez utiliser le réglage associé au son.* Les Parties pour lesquelles Unison Sw est sur ON seront MONO.
Velocity	Ces paramètres définissent les valeurs de vitesse à noter.
	REAL : La valeur de vitesse est déterminée par la force de votre tonguing.
	FIXED	La valeur spécifiée (valeur fixe) est utilisée.
Vitesse fixe	1–127	Ceci définit la valeur de vitesse utilisée pour le réglage de vitesse “FIXE”.

SCÈNE/CONTRÔLE RX

Paramètre Valeur	Explication
Rx S1, Rx S2	OFF, ON	Permet de définir si les boutons [S1] et [S2] doivent être activés (ON) ou non (OFF).
Paramètre Valeur Explication
Rx X, Rx C1-5, Rx TC, Rx Ta	OFF, ON Permet de définir si les touches latérales doivent être ou non (ON).
Respiration Rx OFF, ON		Définit si les opérations du contrôleur de respiration doivent être reçues (ON) ou non (OFF).
Rx mordant vers le bas Rx morsure Up	OFF, ON Définit si les opérations du contrôleur Bite doivent être reçues (ON) ou non (OFF).
Levier de commande Rx vers le bas Levier Rx vers le haut	OFF, ON	Permet de définir s'il faut recevoir les commandes du levier au pouce (ON) ou non (OFF).
AE-30 thumb pad	OFF, ON	Permet de définir si vous souhaitez recevoir les opérations du clavier (ACTIVÉ) ou non (désactivé).
AE-30 Mouvement Rx	OFF, ON	Définit si les opérations du contrôleur de mouvement doivent être reçues (ON) ou non (OFF).

1 Chorus

Un Chorus stéréo.

Paramètre Valeur Explication
Rate 0–127 Fréquence de modulation
Depth 0–127 Amplitude de modulation
Feedback 0–127	Niveau à partir duquel le son de Chorus est renvoyé dans l'entrée.

JUNO-106 Chorus

Modélisation des effets Chorus du JUNO-106 Roland.

Paramètre Valeur	Explication
Mode	I, II, I+II, JX I, JX II	Type de ChorusI+II: L'état lorsque deux boutons sont enfoncés simultanément.
Noise Level 0-127		Volume du bruit produit par le Chorus

2 ce-1 (Chorus)

Modélisation de l'effet Chorus CE-1 BOSS. Elle procure un son de Chorus à la chaleur analogique particulière.

Paramètre Valeur Description
Intensity 0–127 Amplitude du Chorus

3 SDD-320 (dimension D)

Modélisation du Dimension D Roland (SDD-320) Elle procure un son de Chorus clair.

Paramètre Valeur Explication
Mode	1, 2, 3, 4, 1+4, 2+4, 3+4	Changement de mode.

SCÈNE/IFX

Paramètre Valeur Explication
COMMUTATEUR IFX OFF, ON On/Off du MFX.
Type IFX	Voir "Paramètres MFX/IFX" (p. <?>)	Choisit le type de MFX.
FX
PARAMÈTRES IFX	Voir "Paramètres MFX/IFX" (p. <?>)	Modifie les paramètres pour le MFX choisi.Les paramètres disponibles changent selon le type d'effet choisi dans MFX Type.
Send
Chorus Level 0–127		Règle la quantité de Chorus.Si vous ne voulez pas ajouter de Chorus, réglez sur 0.
Niveau d'envoi Reverb 0–127		Règle la quantité de Reverb.Si vous ne voulez pas ajouter d'effet Reverb, réglez sur 0.
Niveau d'entrée Delay 0–127		Réglez la quantité de retardSi vous ne voulez pas ajouter d'effet Delay, réglez sur 0.

1 délai

Un Delay stéréo.

Paramètre Valeur	Explication
Delay Time (sync sw)	OFF, ON	Sur ON, le Delay est synchronisé avec le tempo.
Delay Time (msec)	1–1300	Règle le temps d'arrivée du son retardé après le son direct.
Delay Time (note)	Note (*1)
Feedback -98–+98 (%)		Règle la proportion du son retardé qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
HF Damp (*2)		Règle la fréquence au-dessus de laquelle le son renvoyé dans l'effet est filtré (BYPASS : pas de coupure).

2 T-Ctrl DLY (temporisation de contrôle)

Un Delay stéréo dont le temps de retard peut varier lentement.

Paramètre Valeur	Explication
Delay Time (sync sw)	OFF, ON	Sur ON, le Delay est synchronisé avec le tempo.
Delay Time (msec)	1-1300	Règle le temps d'arrivée du son retardé après le son direct.
Delay Time (note)	Note (*1)
Acceleration 0-15		Lorsque vous modifiez le temps de Delay, cela précise le temps nécessaire pour que le temps de Delay actuel passe au temps précisé.Cela affecte la vitesse de changement de hauteur de note en même temps que le temps de Delay.
Feedback -98-+98 (%)		Règle la proportion du son retardé qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
HF Damp (*2)		Règle la fréquence au-dessus de laquelle le son renvoyé dans l'effet est filtré (BYPASS : pas de coupure).

3 délai → TREM (délai → Trémolo)

Un trémolo est appliqué au Delay.

Paramètre Valeur Explication
Input Mode	MONAURAL L'entrée est mixée en mono.
	STEREO : Le son entre en stéréo.
Delay Time (sync sw)	OFF, ON	Sur ON, le Delay est synchronisé avec le tempo.
Delay Time (msec)	1–1300	Règle le temps d'arrivée du son retardé après le son direct.
Delay Time (note)	Note (*1)
Feedback -98–+98 (%)		Règle la proportion du son retardé qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
HF Damp (*2)		Règle la fréquence au-dessus de laquelle le son renvoyé dans l'effet est filtré (BYPASS : pas de coupure).
Tremolo Switch OFF, ON On/Off de l'effet trémolo
Tremolo Mod Wave	Forme d'onde de modulation
	TRI onde triangulaire
	SQR onde carrée
	PÉCHÉ onde sinusoidale
	SAW1	ondes en dents de scie
	SAW2
	TRP Onde trapézoïdale
Tremolo Rate (sync sw)	OFF, ON	Sur On, le trémolo est synchronisé avec le tempo.
Tremolo Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence du trémolo
Tremolo Rate (note)	Note (*1)
Tremolo Depth 0–127		Amplitude du trémolo

4 2Tap PanDly (2 temps de balayage)

Le son retardé est entendu depuis deux endroits que vous précisez.

Paramètre Valeur Explication
Delay Time (sync sw)	OFF, ON	Sur ON, le Delay est synchronisé avec le tempo.
Delay Time (msec)	1–1300	Règle le temps d'arrivée du son retardé après le son direct.
Delay Time (note)	Note (*1)
Feedback -98–+98 (%)		Règle la proportion du son retardé qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
HF Damp (*2)		Règle la fréquence au-dessus de laquelle le son renvoyé dans l'effet est filtré (BYPASS : pas de coupure).
Delay 1 Pan L64–63R	Emplacement stéréo du Delay 1
Delay 1 Pan L64–63R	Emplacement stéréo du Delay 1
Delay 1 Level	0–127	Volume du Delay 1
Delay Level	0–127	Volume du Delay 1

5 3Tap PanDly (3 temps de balayage)

Le son retardé est entendu depuis trois endroits que vous précisez.

Paramètre Valeur	Explication
Delay Time (sync sw)	OFF, ON	Sur ON, le Delay est synchronisé avec le tempo.
Delay Time (msec)	1–2600	Règle le temps d'arrivée du son retardé après le son direct.
Delay Time (note)	Note (*1)
Feedback -98–+98 (%)		Règle la proportion du son retardé qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
HF Damp (*2)		Règle la fréquence au-dessus de laquelle le son renvoyé dans l'effet est filtré (BYPASS : pas de coupure).
Delay 1 Pan L64–63R	Emplacement stéréo du Delay 1
Delay 1 Pan L64–63R	Emplacement stéréo du Delay 1
Delay 1 Pan L64–63R	Emplacement stéréo du Delay 1
Delay 1 Level	0–127	Volume du Delay 1
Delay Level	0–127	Volume du Delay 1
Delay Level	0–127	Volume du Delay 1

(*1) 1/64T, 1/64, 1/32T, 1/32, 1/16T, 1/32., 1/16, 1/8T, 1/16., 1/8, 1/4T, 1/8., 1/4, 1/2T, 1/4., 1/2, 1T, 1/2., 1, 2T, 1., 2
(*2) 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000 [Hz]

SCÈNE/CHŒUR

Paramètre Valeur Explication
CH SW OFF, ON Permet d'activer ou de désactiver l'égalisation.
Chorus Type	Choisit le type de MFX.
	OFF, 1 Chorus, 2 ce-1, 3 SDD-320, 4 JUNO-106 Chorus
FX
Paramètres CHORUS	Configurer les paramètres du type de chorus sélectionné.
	Voir "Paramètres Chorus"	Les paramètres disponibles changent selon le type de Chorus choisi dans Chorus Type.
OUTPUT
Chorus Level 0–127		Règle la quantité de Chorus.Si vous ne voulez pas ajouter de Chorus, réglez sur 0.
Niveau d'envoi Reverb 0–127		Règle la quantité de Reverb.Si vous ne voulez pas ajouter d'effet Reverb, réglez sur 0.

Paramètres de chorus

1 INTEGRA7Rev (réverbération INTEGRA 7)

Paramètre Valeur	Explication
Caractères	ROOM1-2, HALL1-2, PLAQUE	Type de Reverb
PreDelay 0-100		Règle le temps de retard du son de Reverb après le son direct.
Temps 0,1 à 10,0 [sec]		Règle la longueur d'atténuation du son de Reverb.
Density 0-127		règle la densité de la réverbération.
Diffusion 0-127		Règle le changement de densité de la Reverb dans le temps. Plus la valeur est haute, plus la densité augmente avec le temps. (L'effet de ce réglage est plus prononcé sur les longues Reverbs.)
LF Damp 0-100		Règle la portion de basses fréquences de la Reverb.
HF Damp	0-100	Règle la portion de hautes fréquences de la Reverb.
Spread	0-127	Étendue de la Reverb
Tone	0-127	Caractéristiques du timbre de la Reverb

WARM HALL

Paramètre Valeur	Explication
PreDelay 0–100		Règle le temps de retard du son de Reverb après le son direct.
Temps 0,3 à 30,0	[sec]	Règle la longueur d'atténuation du son de Reverb.
Pre LPF	(*3)	Fréquence au-dessus de laquelle couper la portion de hautes fréquences du son qui entre dans la Reverb.
Pré HPF	(*4)	Fréquence au-dessous de laquelle couper la portion de basses fréquences du son qui entre dans la Reverb.
PreLoop LPF	(*3)	Fréquence au-dessus de laquelle couper la portion de hautes fréquences de la réverbération étendue.
Diffusion 0–127		Règle le changement de densité de la Reverb dans le temps.
HF Damp Freq	(*5)	Fréquence au-dessus de laquelle couper la portion de hautes fréquences de la Reverb.
HF Damp Ratio	0.1–1.0	Quantité d'atténuation de la portion de hautes fréquences de la Reverb.

(*1) 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 15000 (Hz), DÉRIVATION

(*2) 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, BYPASS [Hz]

(*3) 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 16000 [Hz]

3 salle

Paramètre Valeur	Explication
PreDelay 0–100		Règle le temps de retard du son de Reverb après le son direct.
Temps 0–127		Règle la longueur d'atténuation du son de Reverb.
Taille 1–8		Taille de la pièce ou de la salle de concert
High Cut (*6)		Fréquence au-dessus de laquelle les hautes fréquences du son final seront coupées (pas de coupure en BYPASS)
Density 0–127		règle la densité de la réverbération.
Diffusion 0–127		Règle l'augmentation de densité de la Reverb dans le temps. (L'effet de ce réglage est plus prononcé sur les longues Reverbs.)
HF Damp Freq (*7)		Fréquence sous laquelle la portion de basses fréquences du son de Reverb est coupée.
LF Damp Gain -36–0 (dB)		Quantité d'atténuation LF (aucun effet pour 0).
HF Damp Freq (*8)		Fréquence au-dessus de laquelle la portion de hautes fréquences du son de Reverb est coupée
LF Damp Gain -36–0 (dB)		Quantité d'atténuation LF (aucun effet pour 0).

(*4) 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, BYPASS [Hz]
(*5) 50, 64, 80, 100, 125, 160, 200, 250, 320, 400, 500, 640, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000 (Hz)
(*6) 4000, 5000, 6400, 8000, 10000, 12500 (Hz)

4 réverbération GS

Paramètre Valeur Explication
Character	ROOM1-3, HALL1-2, PLATE, DELAY, PAN-DELAY	Choisit le type de Reverb.
Pre LPF 0-7		Quantité d'atténuation des hautes fréquences pour le son entrant dans la Reverb.
Temps 0-127		Règle la longueur d'atténuation du son de Reverb.
Delay Feedback	0-127	Niveau à partir duquel le son de la Reverb est renvoyé dans l'entrée.

5 SRV-2000

Paramètre Valeur	Explication
Selection	R0,3, R1,0, R7,0, R15, R22, R26, R32, R37, H15, H22, H26, H32, H37, P-B, P-A.	Choisit le type de Reverb proposé par la Reverb numérique SRC-2000 Roland.
PreDelay 0–160		Règle le temps de retard du son de Reverb après le son direct.
Temps 0,1–99,0 (sec)		Règle la longueur d'atténuation du son de Reverb.
HF Damp 0.05–1.00		Règle la portion de hautes fréquences de la Reverb.
Density 0–9		Règle la densité de la fin de la réverbération.
Attack Gain	0–9	Règle le gain du début de la réverbération.
Attack Time	0–9	Règle le temps du début de la réverbération.
ER Density	0–9	Règle la densité du début de la réverbération.
ER Level	0–99	Règle le volume du début de la réverbération.
EQ Low Freq	0,04 à 1,00 [kHz]	Fréquences basses choisies.
EQ Low Gain	-24–+12 (dB)	Gain des basses fréquences
EQ Mid Freq	0,25 à 9,99 [kHz]	Fréquences médiums 1 choisies
EQ Mid Gain	-24–+12 (dB)	Gain des fréquences médiums 1
EQ Mid Q 0.2–9.0		Largeur des fréquences médiums 1Une valeur haute rétrécit la bande de fréquences affectées.
EQ Hi Freq	0,80–9,99 (kHz)	Fréquences aiguës choisies.
EQ Hi Gain	-24–+12 (dB)	Gain des hautes fréquences
EQ Hi Q	0.2–9.0	Précise la largeur de la bande de hautes fréquences.Une valeur haute rétrécit la bande de fréquences affectées.

SRV2000 (NON LINÉAIRE)

Paramètre Valeur	Explication
PreDelay 0–120		Règle le temps de retard du son de Reverb après le son direct.
Temps de réverbération	-0,9–99,0 (sec)	Règle la longueur d'atténuation du son de Reverb.
GateTime 10–450		Permet de régler l'heure à partir du moment où la réverbération commence à être entendue jusqu'à ce que le son de la réverbération soit coupé.
EQ Low Freq	0,04 à 1,00 [kHz]	Fréquences basses choisies.
EQ Low Gain -24–+12 (dB) Gain des basses fréquences
EQ Mid Freq	0,25 à 9,99 [kHz]	Fréquences médiums 1 choisies
EQ Mid Gain -24–+12 (dB) Gain des fréquences médiums 1
EQ Mid Q 0.2–9.0		Largeur des fréquences médiums 1Une valeur haute rétrécit la bande de fréquences affectées.
EQ Hi Freq 0,80–9,99 (kHz) Fréquences aiguës choisies.
EQ Hi Gain -24–+12 (dB) Gain des hautes fréquences
EQ Hi Q 0.2–9.0		Précise la largeur de la bande de hautes fréquences.Une valeur haute rétrécit la bande de fréquences affectées.

7 GM2 Reverb

Paramètre Valeur	Explication
Character	PETITE CHAMBRE, CHAMBRE MOYENNE, GRANDE SALLE, SALLE MOYENNE, GRANDE SALLE, ASSIETTE	Choisit le type de Reverb.
Temps	0-127	Règle la longueur d'atténuation du son de Reverb.

Paramètre Valeur Explication

Nom du son

Spécifie le nom de l'échantillon (16 caractères maximum).

TONALITÉ/COMMUN

Paramètre Valeur Explication
Catégorie	Sélectionne la catégorie de tonalité.
	No Assign :AC.PianoPiano popE. Grand PianoE.Piano1E.Piano2E.OrganOrgane detuyauterieOrgue ReedClavecinClavCelestaAccordéonsHarmonicaDômeMailletAC.GuitareE-GUITAR	Guitare distAc.BassE.BassSynth Brass/BassCharpté/ContourStringsSTRSD'ensembleOrchestralLaiton soloEnsemble laitonVentFlûteSAXEnregistreurVox/ChoirSCAT	Synth Soft LeadSynth Brass/BassSynth Pad/StringsSynchroniser letapisSynthé PolyKeyFX synthSég. Synth./popPhrasePulsatoireBeat&GrooveAppuyez surEffets sonoresBatteriePercussionPileZone
Niveau de tonalité	0–127	Permet de régler le volume général.
Panoramiqueton sur ton	L64–0–63R	Spécifie le panoramique de latonalité. “L64” est à l'extrêmegauche, “0” est au centre et “63R”est à l'extrême droite.
Priorité	Cela détermine comment les notes seront géréeslorsque la polyphonie maximale est dépassée.
	DERNIER	Les dernières voix lues serontprioritaires et les notes en coursde lecture seront désactivées dansl'ordre, en commençant par lapremière note lue.
	LE PLUS FORT	Les voix ayant le volume le plus élevésont prioritaires et les notes en cours deson sont désactivées, en commençantpar le volume le plus faible.
Sensationanalogique	0–127	Applique un changement de temps àla hauteur et au volume de la tonalitéqui produit le son, ce qui ajoute unsentiment de variabilité. Lorsquevous augmentez cette valeur vers lemaximum, la variabilité devient plusgrande, ce qui produit de l'instabilité.
Mono/Poly	Précise si le son est polyphonique (Poly) oumonophonique (Mono).
	MONO	Ne faire retentir que la touche lueen dernier à la fois.
	POLY	Deux notes ou plus peuvent êtrejouées simultanément.
Pitch
Accordagegrossier	-48–+48(demi-ton)	Règle la hauteur de note par demi-tons ( ± 4 octaves).
Accordage fin -50–+ 50 (cent)		Règle la hauteur de note par cent( ± 50 cents).
(Octave Shift) -3–+3		Règle la hauteur du son de la tonalitéen unités d'octave ( ± 3 octaves).
Profondeurde réglaged'étirement	ARRÊT, 1–3	Ce paramètre vous permet d'appliquerun "réglage étiré" à la tonalité. (Le réglageétiré est un système par lequel les pianosacoustiques sont normalement réglés, cequi entraîne une diminution de la plageinférieure et une augmentation de laplage supérieure à ce que les rapports deréglage mathématiques ne dicteraientautrement.)Avec un réglage de "OFF", le réglage dela tonalité sera de même tempérament.Un réglage de "3" produira la plus grandedifférence dans le pas des gammes basseet haute.

Paramètre Valeur Explication
UNISON
Unison Sw(Unison Switch)	OFF, ON	Cela superpose le même son unique.Si l'interrupteur Unison est sur "ON",le nombre de notes superposées surune touche change en fonction dunombre de touches jouée.Si le type OSC ( p. 14) Est "PCM",ce qui est limité à la lecture mono.Si le commutateur Legato est sur «ON », le délai est ignoré pendant lalecture de Legato.Même si l'intervalle du retrugeurLegato est spécifié, il fonctionnecomme désactivé.
Taille 2-8		Si l'interrupteur Unison est sur "ON",cela spécifie le nombre de notesattribuées à chaque touche enfoncée.L'augmentation de la taille de l'unisonaugmente la polyphonie, ce qui rendplus probable que les notes serontcoupées.
Dérégler 0-100		Décode chacune des notes qui sontattribuées par le numéro Unison Size,ce qui produit un effet de détuné.Lorsque vous augmentez cettevaleur, chaque note est plusfortement détunée, produisant unson plus épais.
LEGATO
Legato(Legato Switch)	OFF, ON	Utilisez cette option pour fairechanger le ton en douceurpendant que vous jouez une note,puis changez votre fingering pourjouer une autre note (jouer à lalegato).La façon dont le changement seproduit dépend de l'intervalle duretrugeur Legato.* Ceci est valable lorsque MONO/POLY est réglé sur "MONO" etque le commutateur Legato estmis sur "ON".
Intervalle duredéclenchement	Lorsque le commutateur Legato est activé et quevous jouez à Legato, ceci spécifie si le retriggeringse produit (0-12) ou ne se produit pas (OFF).
	OFF	Seule la tonalité des tonalitésactuellement émises changeen fonction de la hauteur de latouche.
	0-12	Le retriggering se produit en douceurlorsque la différence de pas au coursdes performances de legato dépasse lavaleur spécifiée.Par exemple, si cette valeur est définiesur 4, et si vous utilisez C4 comme pitchde référence, la lecture des notes DB4-E4legato ne changera que le pitch sansrejouer, mais la lecture de la note F4(qui est à cinq demi-tons de C4) legatoretrigger F4.Lorsque F4 est à nouveau réessayé à cemoment, F4 devient le pas de référence.Si cette valeur est définie sur "0", chaquenote est réactivée à chaque fois, quelleque soit la différence de pas.Pour les sons de type acoustique enparticulier, une impression non naturellepeut se produire si seule la hauteurest modifiée, vous devrez donc ajusterl'intervalle du retrugeur Legato.
PORTAMENTO
PortamentoSwitch	OFF, ON	Spécifie si l'effet de portamento sera appliqué(ON) ou non (OFF).REMARQUEPortamento est un effet qui changedoucement le pas de la première touchejouée à la touche jouée suivante. Enappliquant portamento lorsque MONO/POLYest réglé sur "MONO", vous pouvez simuler destechniques de performance de lame sur unviolon ou un instrument similaire.
Paramètre Valeur	Explication
Mode	Spécifie les conditions de performance pour lesquelles le portamento sera appliqué.
	NORMAL Portamento sera toujours appliqué.
	LEGATO	Applique portamento uniquement lorsque vous jouez à legato (pendant que vous jouez une note, puis changez votre fingering pour jouer une autre note).
Type	Spécifie le type d'effet de portamento.
	Rate	T le temps nécessaire dépend de la distance entre les deux pas.
	TIME Le temps nécessaire sera constant.
Start	Lorsqu'une autre touche est enfoncée pendant un changement de pas produit par portamento, un nouveau changement de pas commence. Ce paramètre spécifie le pas auquel le changement commencera.
	Pitch	Lance un nouveau portamento lorsqu'une autre touche est enfoncée pendant le changement de pas.
	REMARQUE	Portamento commencera à partir du terrain où le changement actuel se terminera
Temps 0–1023		Lorsque le portamento est utilisé, cela règle le temps pendant lequel la hauteur de note va changer. Augmenter la valeur augmente le temps de changement de hauteur d'une note.
Type de curve	Spécifie la courbe de changement de pas pour le portamento.
	LIN	Modification sur une courbe linéaire.
	EXP-L	Changement sur une courbe non linéaire (pente douce).
	EXP-H	Changement sur une courbe non linéaire (pente raide).
BEND
* Ces paramètres de tonalité ZEN-Core ne sont pas utilisés dans Aerophone.
Gammesupérieure	0 à 24 (demi-tons)	Spécifie le degré de changement de pas dans les demi-tons lorsque le levier de virage de pas est complètement à droite.Par exemple, si ce paramètre est défini sur "48", le pas augmente de quatre octave lorsque le levier de virage du pas est déplacé à la position la plus à droite.

Paramètre Valeur	Explication
Plage inférieure	0 à 24 (demi-tons)	Spécifie le degré de changement de pas dans les demi-tons lorsque le levier de virage de pas est complètement à gauche.Par exemple, si cette valeur est définie sur "48" et que vous déplacez le levier de virage à pas à fond vers la gauche, la hauteur chute de 4 octaves.
Fin de gamme	-100 à +100 cents	Ajuste finement le degré de variation du pas en unités d'un cent lorsque le levier de virage du pas est déplacé vers la droite.
Fin de la plage vers le bas	-100 à +100 cents	Ajuste finement le degré de variation du pas en unités d'un cent lorsque le levier de virage du pas est déplacé vers la gauche.
Bend Mode	Spécifie le mode de pliage.
	NORMAL	Le levier de virage à pas variable fonctionne de manière classique.
	CATCH+LAST	L'effet Pitch Bend s'applique uniquement aux dernières notes jouées.Si une note est jouée pendant que le Pitch Bend est déjà appliqué, la nouvelle note résonne à sa hauteur normale.La hauteur de note commence à changer seulement après que le contrôleur est passé par sa position centrale.

SOFT PEDAL
Capteur de niveau progressif	0-100	Spécifie la quantité de changement de volume qui se produit lorsque vous actionnez la pédale souple (CC n° 67).Cette option est efficace lorsque vous la spécifiez pour les sons de piano.

PARTIAL MIX TABLE
Contrôle de vitesse	Définit le son des parties lorsque différentes parties sont utilisées en fonction de la force de soufflage initiale (la vitesse).
	OFF Off
	ON	Les différentes parties sont sonées en fonction de la vitesse de lecture et de la plage de vitesse inférieure/supérieure et de la plage de vitesse inférieure/supérieure (p. 11).
	RANDOM	Chaque partie est émise de manière aléatoire ou cyclique.
	CYCLE	Chaque partie est émise de manière aléatoire ou cyclique.
	Dans le cas de “ALÉATOIRE” ou “CYCLE”•Lorsque la structure 1-2 (3-4) a une valeur autre que “OFF”, les parties 1 et 2 (3 et 4) sont sonnées en paire, soit de façon aléatoire, soit en alternance.•La vitesse n'a aucun effet, mais vous devrez définir des paramètres pour chaque partie afin que la gamme de vitesse ( p. 3) n'est pas en conflit.
(Courbe de niveau)	Ces paramètres définissent la courbe du changement de niveau lors de l'utilisation du contrôle de vitesse pour produire différents sons.
	EXP	Lors de l'utilisation du contrôle de vitesse entre les parties, le niveau de fondu enchaîné change dans une courbe non linéaire.
	LINEAR	Lorsque vous utilisez le contrôle de vitesse pour passer d'une partition à l'autre, le niveau de fondu enchaîné change dans une courbe linéaire.

CONDITION
Pitch Drift 0-255		Règle la légère dérive de la hauteur qui se produit lorsque des notes sont lues sur un synthétiseur analogique.Utiliser cette option pour régler la dérive.
Condition 0-100		Simule les modifications qui se produisent au fur et à mesure qu'une unité vieillit.

TON/STRUCTURE

Structure vous permet de faire sonner deux parties comme un ensemble.

Vous pouvez créer une large gamme de sons en utilisant la partie 2 ou 4 (le modulateur) pour moduler la partie 1 ou 3 (la porteuse).

Comme la structure utilise deux parties comme paire, elle fournit des paramètres communs à la porteuse et au modulateur.

Pour les paramètres suivants, seuls les paramètres partiels de la porteuse sont valides (les paramètres du modulateur sont ignorés).

TONALITÉ/PARTIELLE/GAMME

• Limite inférieure clavier
• Limite supérieure clavier
• Touche d'abaissement de fondu
• Séparateur de clés supérieur
  • Valeur basse de vélocité
  • Valeur haute de vélocité
  •Vitesse de fondu basse
  •Vitesse de fondu vers le haut

TONALITÉ/PARTIELLE

• Commutateur partiel

TONALITÉ/PARTIELLE/OSC

• Delay Mode
• Delay Time (sync sw)
• Delay Time (note)
• Delay Time

TONALITÉ/PARTIELLE/CONTRÔLE

•ENVELOPE
- Recevoir la mise en attente-1
• Commutateur Redamper
•Remarque sans amortisseur

CONTRÔLE DE TONALITÉ/PARTIEL/MATRICE

• Destination : PMT
• Destination : CROSS-MOD

Paramètre Valeur Explication
Structure1-2	Le son de la partie 1 est modulé par la partie 2.
	OFF Off
	SYNC	Met en œuvre la fonction de synchronisation de l'oscillateur fournie par un synthétiseur analogique.L'oscillateur partiel 1 est réinitialisé à intervalles du cycle de pas partiel 2.* Ceci est valide lorsque le type OSC (p. 14) Est "va" ou "PCM-Sync".
	ANNEAU	Implémente la fonction de modulateur en anneau fournie par un synthétiseur analogique.Le son de sortie du 2 partiel est multiplié par le 1 partiel.
	XMOD, XMOD2	Met en œuvre la fonction de modulation croisée fournie par un synthétiseur analogique.Le son de sortie de la partie 2 est appliqué comme le pas de la partie 1.XMOD2 est disponible uniquement lorsque Partial 1 et 3 sont de type OSC (p. 14) "VA."
Structure3-4	Le son de la partie 3 est modulé par la partie 4.
	OFF	Off
	SYNC	Met en œuvre la fonction de synchronisation de l'oscillateur fournie par un synthétiseur analogique.L'oscillateur partiel 3 est réinitialisé à des intervalles du cycle de pas partiel 4.* Ceci est valide lorsque le type OSC (p. 14) Est "va" ou "PCM-Sync".
	ANNEAU	Implémente la fonction de modulateur en anneau fournie par un synthétiseur analogique.Le son de sortie du 4 partiel est multiplié par le 3 partiel.
	XMOD, XMOD2	Met en œuvre la fonction de modulation croisée fournie par un synthétiseur analogique.Le son de sortie de la partie 4 est appliqué comme le pas de la partie 3.XMOD2 est disponible uniquement lorsque Partial 1 et 3 sont de type OSC (p. 14) "VA."
Verrouillage de phase partiel	OFF, ON	Il verrouille la phase de forme d'onde entre les parties.Il est efficace de l'utiliser avec XMOD2.* Ceci est valide lorsque le type OSC (p. 14) Est "va."

ANNEAU
1-2 niveau 0–127		Niveau DE SONNERIE lorsque Structure1-2 est “SONNERIE”.
3-4 niveau 0–127		Niveau DE SONNERIE lorsque Structure3-4 est “SONNERIE”.
OSC1 niveau 0–127		Définit le niveau 1 OSC partiel.* Ceci est valable lorsque le Structure1-2 est “SONNERIE”.
OSC2 niveau 0–127		Définit le niveau 2 OSC partiel.* Ceci est valable lorsque le Structure1-2 est “SONNERIE”.
OSC3 niveau 0–127		Définit le niveau 3 OSC partiel.* Ceci est valable lorsque le Structure3-4 est “SONNERIE”.
OSC4 niveau 0–127		Définit le niveau 4 OSC partiel.* Ceci est valable lorsque le Structure3-4 est “SONNERIE”.
Paramètre Valeur Explication
MOD. CROISÉE
1-2 profondeur	0–10800 (cent)	Profondeur de modulation croisée lorsque Structure1-2 est "XMOD."
3-4 profondeur	0–10800 (cent)	Profondeur de modulation croisée lorsque Structure3-4 est "XMOD."
OSC1 niveau	0–127	Définit le niveau 1 OSC partiel.* Ceci est valable lorsque le Structure1-2 est "XMOD" ou "XMOD2".
OSC2 niveau	0–127	Définit le niveau 2 OSC partiel.* Ceci est valable lorsque le Structure1-2 est "XMOD" ou "XMOD2".
OSC3 niveau	0–127	Définit le niveau 3 OSC partiel.* Ceci est valable lorsque le Structure3-4 est "XMOD" ou "XMOD2".
OSC4 niveau	0–127	Définit le niveau 4 OSC partiel.* Ceci est valable lorsque le Structure3-4 est "XMOD" ou "XMOD2".
XM2 1-2 profondeur	0–127	Profondeur de modulation transversale quand Structure1-2 est "XMOD2".
XM2 3-4 profondeur	0–127	Profondeur de modulation transversale quand Structure3-4 est "XMOD2".

OFF
SYNC

ANNEAU

XMOD

XMOD2

TONALITÉ/MFX

Paramètre Valeur Explication
Commutateur MFX	OFF, ON On/Off du MFX.
Type MFX	Voir"Paramètres MFX/IFX"(p. <>)	Choisit le type de MFX.Modifie les paramètres pour le MFX choisi.Les paramètres disponibles changent selon le type d'effet choisi dans MFX Type.
MFX parameters
Send
Chorus Level 0-127		Règle la quantité de Chorus.Si vous ne voulez pas ajouter de Chorus, réglez sur 0.
Niveau d'envoi Reverb	0-127	Règle la quantité de Reverb.Si vous ne voulez pas ajouter d'effet Reverb, réglez sur 0.
CONTROL
Source de contrôle 1-4	Précise la nature du message MIDI qui contrôlera le paramètre MFX CONTROL correspondant.OFF Le MFX ne sera pas utilisé.CC01-31 Contrôleur numéro 1 à 31CC33-95 Contrôleur numéro 33 à 95PLI Pitch BendAPRÈS LETOUCHERAftertouchSYS-CTRL1-4Utilise le contrôleur attribué par les System Control Source 1 à 4.
Control Destination	Précise quels paramètres de multi-effet sont contrôlés par MFX CONTROL.Les paramètres de multi-effet disponibles pour le contrôle dépendront du type de multi-effet.
Sens de commande 1-4	-63-+63	Précise l'amplitude du MFX CONTROL.Choisissez une valeur positive si vous voulez changer la valeur de la destination attribuée dans une direction positive (plus large, vers la droite, plus vite, etc.) ou une valeur négative si vous voulez changer la valeur dans une direction négative (plus petit, vers la gauche, plus lent, etc.).Des hautes valeurs permettent plus de contrôle.

Contrôler un MFX via MIDI (MFX CONTROL)

Vous pouvez utiliser des messages MIDI tels que Control Change pour contrôler les principaux paramètres MFX.

Cette capacité est appelée MFX CONTROL (contrôle multi-effet).

Les paramètres modifiables sont prédéterminés selon le type de MFX. Vous pouvez préciser jusqu'à quatre paramètres pour le contrôle des multi-effets.

Pour utiliser MFX CONTROL, vous devrez préciser quel message MIDI (Source) affectera quel paramètre (Destination) et de quelle manière (Sens).

TONALITÉ/PARTIELLE

Paramètre Valeur Explication

SW. Partiel OFF, ON Active/désactive chaque partie.

TONALITÉ/PARTIELLE/OSC

Paramètre Valeur	Explication
Type OSC	Spécifie le type d'oscillateur.
	PCM (INT A–D)	La courbe du nombre spécifié par le groupe de courbes (INT A–D) et la courbe GAUCHE/DROITE est utilisée.
	VA	Une onde modélisée analogique calculée numériquement est générée.La courbe du nombre spécifié par Wave est utilisée.
	Synchronisation PCM	La courbe du nombre spécifié par le numéro de la courbe de synchronisation PCM est utilisée.
	SuperSAW SuperSAW est utilisé.
	NOISE Le bruit blanc est utilisé.
Courbe GAUCHE/ DROITE	Spécifie la courbe utilisée lorsque le type OSC est « PCM ». Spécifie la courbe dans le groupe spécifié par le groupe de courbes.Si vous utilisez mono, spécifiez uniquement la GAUCHE et laissez LA DROITE sur "0 : DESACTIVE".Si vous utilisez la stéréo, spécifiez également LA DROITE.Si vous spécifiez uniquement DROITE, aucun son n'est entendu.
Forme d'onde	Spécifie la courbe utilisée lorsque le type OSC est « va ».
	SCIE ondes en dents de scie
	SQR onde carrée
	TRI onde triangulaire
	PÉCHÉ onde sinusoidale
	RAMPE Onde de rampe
	JUNO Onde de dents de scie modulée
	TRI2 Variation de l'onde triangulaire
	TRI3 Variation de l'onde triangulaire
	SIN2	Variation de l'onde sinusoidale
VA Waveform Invert Switch	OFF, ON	Si cette option est activée, la phase de la forme d'onde va est inversée.
Wave PCM-Sync	Spécifie la courbe utilisée lorsque le type OSC est « PCM-Sync ».L'oscillateur PCM-Sync est effectif lorsqu'il est spécifié comme esclave (partie à modulation de synchronisation 1 ou 3) lorsque structure est défini sur "SYNC".
Gain	-12 à +12 [dB]	Spécifie le gain (amplitude) de la forme d'onde.La valeur change par incréments de 6 dB (décibel).Chaque augmentation de 6 dB double le gain.
Largeur d'impulsion	0–127	Cet effet est produit lorsque la forme d'onde est déformée en faisant varier le cycle de service de la largeur d'impulsion.Elle est efficace lorsque le type OSC est « ya » et est également efficace avec les formes d'onde autres que SQR (onde carrée).* Si la valeur est 64, la durée d'impulsion a un cycle de service de 50 %: 50 %.
Profondeur PWM	-63–+63	Spécifie la quantité (profondeur) de LFO appliquée à PW (largeur d'impulsion).Le PW est modulé en fonction du réglage LFO2.
Cliquez sur Type	DOUX, DUR, NATUREL, ETEINT	Modifie le sens de l'attaque en modifiant la position à laquelle le son commence.Cette option est disponible si le type OSC est "va". Toutefois, LE SYSTEME DUR est efficace uniquement lorsque la forme d'onde est "TRI", "TRI2", "SIN" ou "sin2".
FAT	0–127	Augmente la zone de basse fréquence.* Cecj est valide lorsque le type OSC est "va".

Paramètre Valeur	Explication
Detune SuperSAW	0–127	Règle la profondeur de détour pour SuperSAW. Augmenter la valeur produit un effet de Phaser plus profond.* Ceci est valide lorsque le type OSC est « SuperSAW ».
Atténuateur OSC	0–255	Spécifie le niveau OSC.255 est la valeur de référence. Si vous souhaitez que seule l'oscillation automatique du n'filtre soit audible, réglez-la sur 0.
Commutateur FXM	OFF, ON	Permet de définir si FXM sera utilisé (ON) ou non (OFF).REMARQUEFXMI (Frequency Cross modulation) utilise une forme d'onde spécifiée pour appliquer la modulation de fréquence a ja forme d'onde actuellement sélectionnée, créant ainsi des tonalités complexes. Cette fonction est utile pour créer des sons ou des effets sonores spectaculaires.
Couleur FXM	1–4	Spécifie comment FXM effectuera la modulation de fréquence. Des réglages plus élevés entraînent un son plus granuleux, tandis que des réglages plus faibles entraînent un son plus métallique.
Profondeur FXM	0–16	Spécifie la profondeur de la modulation produite par FXM.
Paramètre Valeur Explication
Delay Mode	Retard partielCeci produit un délai entre le moment où une touche est enfoncée (ou relâchée) et le moment où la partie commence réellement à retentir. Vous pouvez également définir des paramètres qui déplacent la synchronisation à laquelle chaque partie est émise.Ceci diffère du délai dans les effets internes, en ce qu'en modifiant les qualités sonores des parties retardées et en modifiant la hauteur pour chaque partie, vous pouvez également effectuer des passages de type arpeggio simplement en appuyant sur une touche.Vous pouvez également synchroniser le temps de retard partiel avec le tempo du séquenceur MIDI externe.Si l'intervalle du retrugeur Legato n'est pas désactivé, le fonctionnement de Legato se produit uniquement lorsque le mode de retard est NORMAL.Dans ce cas également, l'intervalle de retrugger Legato fonctionne comme 0 (retriggers à chaque temps de retard).
	NORMAL	La lecture de la partie commence une fois que le temps spécifié dans le paramètre temps de retard partiel est écoulé.
	HOLD	Bien que la partie commence à jouer après que le temps spécifié dans le paramètre temps de retard partiel ait expiré, si la touche est relâchée avant que le temps spécifié dans le paramètre temps de retard partiel ne soit écoulé, la partie n'est pas lue.

Paramètre Valeur	Explication
Delay Mode	CONTACT COUPÉ-NORMAL	Au lieu d'être joué pendant que la touche est enfoncée, la lecture de la partie commence une fois que la période spécifiée dans le paramètre temps de retard partiel s'est écoulée après avoir relâché la touche.Cela est efficace dans des situations telles que la simulation de bruits provenant de guitares et d'autres instruments.
	COUPURE DU CONTACT - DÉCROISSANCE	Au lieu d'être joué pendant que la touche est enfoncée, la lecture de la partie commence une fois que la période spécifiée dans le paramètre temps de retard partiel s'est écoulée après avoir relâché la touche. Ici, cependant, les changements dans l'enveloppe TVA commencent lorsque la touche est enfoncée, ce qui signifie que dans de nombreux cas, seul le son de la partie de libération de l'enveloppe est entendu.
Delay Time (sync sw)	OFF, ON	Réglez cette option sur "ON" si vous voulez que le temps de retard partiel soit synchronisé avec le tempo.
Delay Time (note)	1/64T-2	Il spécifie le délai en termes de valeur de note.* Cette option est disponible lorsque la synchronisation du délai est activée.
Delay Time	0-1023	Il spécifie le temps de retard sans tenir compte du tempo.* Cette option est disponible lorsque la synchronisation du délai est désactivée.

TONALITÉ/PARTIELLE/GAMME

Paramètre Valeur Explication

Limite inférieure clavier	C-1-G9	Spécifiez la plage de clés pour chaque partie.Effectuez ces réglages lorsque vous souhaitez que différentes plages de touches puissent lire différentes tonalités.Précisez la note limite basse (Rng Lo) et la note limite haute (Rng Up) de la partie à régler.
Limite supérieure clavier	C-1-G9
Touche d'abaissement de fondu	0-127	Spécifie le degré auquel la partie est émise par les notes lues en dessous de la plage du clavier faible.Si vous ne voulez pas que la tonalité retentissent, réglez ce paramètre sur "0".
Séparateur de clés supérieur	0-127	Spécifie le degré de son de la partie par les notes lues au-dessus de la portée du clavier.Si vous ne voulez pas que la tonalité retentissent, réglez ce paramètre sur "0".

Valeur basse de vélocité	1-127	Spécifiez la limite inférieure (inférieure) et la limite supérieure (supérieure) des vitesses qui sonneront la partie.
Valeur haute de vélocité	1-127	Effectuez ces réglages lorsque vous souhaitez que différents éléments retentissent en fonction de la dynamique de lecture du clavier.
Vitesse de fondu basse	0-127	Spécifie le degré de sonance de la partie par les notes lues plus doucement que Plage de vitesse basse. Si vous ne voulez pas que la tonalité retentissent, réglez ce paramètre sur “0”.
Vitesse de fondu vers le haut	0-127	Spécifie le degré auquel la partie est émise par les notes jouées plus fortement que la plage de vitesse supérieure. Si vous ne voulez pas que la tonalité retentissent, réglez ce paramètre sur “0”.

TON/PARTIEL/PAS

Paramètre Valeur	Explication
Accordage grossier	-48–+48 (demi-ton)	Règle la hauteur de note par demi- tons ( ± 4 octaves).
Accordage fin	-50–+50 (cent)	Permet de régler la hauteur du son par incréments de 1 cents (+/-50 cents).
Profondeur aléatoire	0–1200 [cent]	Ceci spécifie la largeur de la déviation de pas aléatoire qui se produira chaque fois qu'une touche est enfoncée.Si vous ne voulez pas que le pas change de façon aléatoire, réglez-le sur "0".* Ces valeurs sont exprimées en cents (1/100th d'un demi-ton).
Pas de Keyfollow	-200–+200	Ceci spécifie la quantité de changement de pas qui se produira lorsque vous jouez une touche d'une octave plus haut (c.-à-d., 12 touches vers le haut sur le clavier).Si vous voulez que la hauteur augmente d'une octave comme sur un clavier conventionnel, réglez-la sur "+100". Si vous voulez que la hauteur augmente de deux octaves, réglez-la sur "+200". A l'inverse, définissez cette valeur sur une valeur négative (-) si vous voulez que le pas diminue.Avec un réglage de "0", toutes les touches produisent le même pas.
Capteur de pas de vibrato	-100–+100	Spécifie la quantité de modification de la profondeur de pas de LFO1 par la modification de la profondeur de vib du programme.
Déréglage stéréo	-50–+50 (cent)	Spécifie le détour entre L ⇌ R lors de la sortie en stéréo.
ENVELOPPE DE PAS
Depth -100–+100		Règle l'effet de l'enveloppe de pas. Des paramètres plus élevés entraînent un changement plus important de l'enveloppe de pas. Une valeur négative (-) inverse la forme de l'enveloppe.Si le type OSC () est autre que va, cette valeur est limitée à ± 63 .
Courbe de vitesse	FIXE, 1–7	Sélectionne l'une des 7 courbes suivantes qui détermineront la façon dont la dynamique de lecture du clavier affectera l'enveloppe de pas.Définissez cette valeur sur "FIXE" si vous ne voulez pas que l'enveloppe de pas soit affectée par la vitesse du clavier.[IMAGE]
Paramètre Valeur Explication
Capteur de vitesse	-100–+100	La dynamique de lecture du clavier peut être utilisée pour contrôler la profondeur de l'enveloppe de tangage.Si vous souhaitez que l'enveloppe de pas ait plus d'effet pour les notes fortement lues, définissez ce paramètre sur une valeur positive (+).Si vous souhaitez que l'enveloppe de la hauteur ait moins d'effet pour les notes fortement lues, définissez-la sur une valeur négative (-).
T1 capteur de vitesse	-100–+100	Cela permet à la dynamique du clavier d'affecter le temps 1 de l'enveloppe de pas.Si vous voulez que le temps 1 soit accéléré pour les notes fortement jouées, réglez ce paramètre sur une valeur positive “+”.Si vous voulez qu'il soit ralenti, définissez-le sur une valeur négative “-”.
T4 capteur de vitesse	-100–+100	Utilisez ce paramètre lorsque vous souhaitez que la vitesse de relâchement de la touche affecte la valeur de temps 4 de l'enveloppe de pas.Si vous voulez que le temps 4 soit accéléré pour les notes publiées rapidement, définissez ce paramètre sur une valeur positive (+).Si vous voulez qu'il soit ralenti, définissez-le sur une valeur négative (-).
Suivi de la touche Time	-100–+100	Utilisez ce paramètre si vous souhaitez que les durées d'enveloppe de pas (temps 2–temps 4) soient affectées par l'emplacement du clavier.En fonction des temps d'enveloppe de pas pour la clé C4, une valeur positive (+) entraînera des notes supérieures à C4 pour des temps de plus en plus courts, et une valeur négative (-) les fera avoir des temps de plus en plus longs.Des valeurs plus élevées produisent des changements plus importants.
Commutateur de déclenchement LFO	OFF, ON	Si cette OPTION est ACTIVÉE, l'enveloppe de pas est réactivée cycliquement par LFO1.* Ceci est valide lorsque le mode enveloppe ( p. 5) Est « DURABLE ».

Paramètre Valeur	Explication
time1 (attaque)Time2time3(décroissance)time4 (version)	0–1023	Spécifiez les temps d'enveloppe de pas (temps 1–temps 4).Des réglages plus élevés entraînent un délai plus long jusqu'à ce que le pas suivant soit atteint. (Par exemple, le temps 2 correspond au temps pendant lequel le pas passe du niveau 1 au niveau 2.)* Si l'option ADSR Envelope Switch est sur "ON", l'heure 2 n'a aucun effet.
Level0Level1Level2level3(maintien)Level4	-511–+511	Spécifiez les niveaux d'enveloppe de pas (niveau 0–niveau 4).Il détermine le degré de variation du pas par rapport au pas de référence (la valeur définie avec Réglage grossier ou Réglage fin sur l'écran pas) à chaque point.Une valeur positive (+) entraîne une inclinaison supérieure à celle du pas standard, et une valeur négative (-) entraîne une diminution du pas.* Si commutateur d'enveloppe ADSR ( p. 5) Est "ON", seul le niveau 3 (sustain) a un effet. Dans ce cas également, les paramètres avec une valeur négative sont ignorés.

TONALITÉ/PARTIELLE/FILTRE

Paramètre Valeur	Explication
FILTER
Filter Type	TVF, VCF	Spécifie le type de filtre.REMARQUETVF est l'acronyme de Time variant Filter, un filtre qui vous permet de spécifier en détail la façon dont les composantes de fréquence du son changent dans le temps.Si vous sélectionnez VCF, la polyphonie sera plus basse que si vous sélectionnez TVF.
Type TVF	Sélectionne le type de filtre TVF.* Si le Type de filtre est défini sur VCF, il s'agit de LPF.
	OFF aucun filtre appliqué
	LPF	Filtre passe-bas / passe-hautCeci coupe les fréquences dans la région au-dessus de la fréquence de coupure (fréquence de coupure).Puisque cela coupe la région haute fréquence, le son devient plus doux. Il s'agit du filtre le plus couramment utilisé dans les synthétiseurs.
	BPF	Filtre passe-bande. Ceci ne laisse que les fréquences dans la région de la fréquence de coupure (fréquence de coupure), et coupe le reste. Cela peut être utile lors de la création de sons distinctifs.
	HPF	Filtre passe-bas / passe-hautCeci coupe les fréquences dans la région en dessous de la fréquence de coupure (fréquence de coupure).Cette fonction permet de créer des sons percussifs qui accentuent les tonalités les plus élevées.
	PKG	Filtre de pointe.Cela met l'accent sur les fréquences dans la région de la fréquence de coupure (fréquence de coupure).Vous pouvez l'utiliser pour créer des effets wah-wah en utilisant un LFO pour modifier la fréquence de coupure de manière cyclique.
	LPF2	Filtre passe-bas 2.Bien que les composants de fréquence au-dessus de la fréquence de coupure (fréquence de coupure) soient coupés, la sensibilité de ce filtre est la moitié de celle du filtre LPF.Cela en fait un filtre passe-bas comparativement plus chaud. Ce filtre est idéal pour une utilisation avec des sons d'instrument simulés tels que le piano acoustique.* Si vous réglez "LPF2", le paramètre résonance ( p. 45) sera ignoré.
	LPF3	Filtre passe-bas 3.Bien que les composants de fréquence au-dessus de la fréquence de coupure (fréquence de coupure) soient coupés, la sensibilité de ce filtre change en fonction de la fréquence de coupure.Bien que ce filtre soit également adapté aux sons d'instruments acoustiques simulés, la nuance qu'il présente diffère de celle du LPF2, même avec les mêmes paramètres d'enveloppe TVF.* Si vous réglez "LPF3", le paramètre résonance ( p. 45) sera ignoré.

Paramètre Valeur	Explication
Type VCF	VCF1,JP,MG,P5	Chaque paramètre simule le fonctionnement du filtre LPF d'un synthétiseur analogique.En particulier, MG, JP et P5 sont des types qui conviennent pour reproduire les sons de synthétiseur du passé.* Ceci est valide lorsque le type de filtre est "VCF".
Filter Slope	-12, -18, -24 (dB/oct)	Sélectionne la pente (raideur) du filtre.Pour VCF, vous pouvez choisir -12, -18 ou -24.Pour TVF, seuls -12 ou -24 peuvent être sélectionnés.Si le type de filtre est TVF, les limitations suivantes s'appliquent.·Vous ne pouvez spécifier que -12 dB ou -24 dB. Si vous spécifiez -18 dB, le générateur de son fonctionne en interne avec le réglage -12 dB.·Si vous spécifiez -24 dB, la polyphonie sera inférieure à si vous spécifiez -12 dB.
Résonance 0–1023		Élargit la portion du son située à proximité de la fréquence de coupure, ajoutant du caractère au son. De très hautes valeurs peuvent produire une oscillation, causant une distorsion du son.
Reso Velo sens	-100–+100	Utilisez ce paramètre lorsque vous modifiez la résonance à appliquer suite à des changements de vitesse de lecture.Spécifiez une valeur positive "+" si vous voulez que la résonance augmente lorsque vous jouez fortement, ou une valeur négative "-" si vous voulez qu'elle diminue.
Capteur de coupure VIB	-100–+100	Spécifie comment la profondeur TVF de LFO1 est affectée par la modification de la profondeur de la vib du programme.
Coupure HPF	0–1023	Ajuste la fréquence de coupure du filtre haute fréquence.* Ceci est valide lorsque le type de filtre est "VCF".
Paramètre Valeur Explication
Cutoff Freq 0–1023		Sélectionne la fréquence à laquelle le filtre commence à avoir un effet sur les composantes de fréquence de la forme d’onde.Lorsque “LPF/LPF2/LPF3” est sélectionné pour le paramètreType de filtre TVF, les réglages de fréquence de coupure inférieure réduisent les harmoniques supérieures d’une tonalité pour un son plus chaud et plus arrondi.Des paramètres plus élevés rendent le son plus lumineux.Si « FBP » Est sélectionné pour le Type de filtre, les composants harmoniques changent en fonction du paramètre fréquence de coupure TVF. Cela peut être utile lors de la création de sons distinctifs.Avec « HPF » Lorsque cette option est sélectionnée, les réglages de fréquence de coupure plus élevés réduisent les harmoniques plus faibles pour mettre en évidence uniquement les composants plus lumineux du son.Avec « PKG » Lorsque cette option est sélectionnée, les harmoniques à mettre en évidence varient en fonction du réglage de la fréquence de coupure.
Couper le suivi de touche	-200–+200	Utilisez ce paramètre si vous souhaitez que la fréquence de coupure change en fonction de la touche sélectionnée.Par rapport à la fréquence de coupure au niveau de la clé spécifiée par le point de base de suivi de clé de coupure, les valeurs positives "+" augmentent la fréquence de coupure lorsque vous jouez au-dessus de la clé de référence et les valeurs négatives "-" entraînent une diminution de la fréquence de coupure.Des valeurs plus élevées produisent des changements plus importants.Cutoff frequency(Distave)
Courbe de Velo de coupure	FIXE, 1–7	Sélectionne l’une des sept courbes suivantes qui déterminent la façon dont la dynamique de lecture du clavier (vitesse) influence la fréquence de coupure.Réglez cette option sur “FIXE” Si vous ne souhaitez pas que la fréquence de coupure soit affectée par la vitesse du clavier.[IMAGE]

Paramètre Valeur	Explication
Coupe Velo sens	-100–+100	Utilisez ce paramètre lors de la modification de la fréquence de coupure à appliquer suite aux changements de vitesse de lecture. Spécifiez une valeur positive "+" si vous voulez que la fréquence de coupure augmente lorsque vous jouez fortement, ou une valeur négative "-" si vous voulez qu'elle diminue.
Couper le point de base KF	0–127	Spécifie la clé de référence lors de l'utilisation du suivi clavier pour modifier la fréquence de coupure. S'il s'agit de 60, la touche C4 (milieu C) est la touche de référence.
ENVELOPPE DE FILTRE
Depth -63–+63		Spécifie la profondeur de l'enveloppe de filtre. Des paramètres plus élevés augmentent le changement produit par l'enveloppe de filtre.Une valeur négative (-) inverse la forme de l'enveloppe.
Profondeur fine	-63–+63	Ajuste finement la profondeur de l'enveloppe de filtre.
Courbe de vitesse	FIXE, 1–7	Sélectionne l'un des sept types de courbe suivants selon lesquels la dynamique de lecture du clavier affecte la profondeur de l'enveloppe de filtre.Si vous ne souhaitez pas que la dynamique de lecture du clavier affecte la profondeur de l'enveloppe du filtre, spécifiez "FIXE."
Capteur de vitesse	-100–+100	Spécifiez cette option si vous souhaitez que la dynamique de lecture du clavier affecte la profondeur de l'enveloppe de filtre.Spécifiez une valeur positive "+" si vous voulez que l'enveloppe de filtre s'applique plus profondément lorsque vous jouez plus fortement, ou une valeur négative "-" si vous voulez qu'elle s'applique moins profondément.
T1 capteur de vitesse	-100–+100	Spécifiez cette option si vous souhaitez que la dynamique de lecture du clavier affecte l'heure 1 de l'enveloppe de filtre.Si vous voulez que le temps 1 soit accéléré pour les notes fortement jouées, règlez ce paramètre sur une valeur positive "+" . Si vous voulez qu'il soit ralenti, définissez-le sur une valeur négative "-".
T4 capteur de vitesse	-100–+100	Spécifiez cette option si vous souhaitez que la vitesse de déclenchement de la clé affecte l'heure 4 de l'enveloppe de filtre.Si vous voulez que le temps 4 soit accéléré pour les notes publiées rapidement, définissez ce paramètre sur une valeur positive (+).Si vous voulez qu'il soit ralenti, définissez-le sur une valeur négative (-).
Suivi de la touche Time	-100–+100	Spécifiez cette option si vous souhaitez que les durées d'enveloppe de filtre (temps 2–temps 4) varient en fonction de la position du clavier que vous jouez. Par rapport aux temps d'enveloppe du filtre à la touche C4 (C du milieu), les valeurs positives "+" raccourcissent les temps des notes jouées dans la région au-dessus de C4, et les valeurs négatives "-" allongent les temps.Des valeurs plus élevées produisent des changements plus importants.
Commutateur de déclenchement LFO	OFF, ON	Si cette option est activée,l'enveloppe du filtre est réactivée cycliquement par LFO1.* Ceci est valide lorsque le mode enveloppe (p. 5) Est « DURABLE ».
time1 (attaque)Time2time3(décroissance)time4 (version)	0–1023	Spécifiez les durées d'enveloppe de filtre (heure 1–heure 4).Des réglages plus élevés allongent le temps jusqu'à ce que le niveau de fréquence de coupure suivant soit atteint. (Par exemple, le temps 2 correspond au temps pendant lequel le niveau 1 passera au niveau 2.)* Si commutateur d'enveloppe ADSR (p. 5) Est "ON", le temps 2 n'a aucun effet.
Level0Level1Level2level3(maintien)Level4	0–1023	Spécifiez les niveaux d'enveloppe du filtre (niveau 0–niveau 4).Spécifiez la quantité de changement de fréquence de coupure à chaque point par rapport à la fréquence de coupure de référence (la valeur de fréquence de coupure spécifiée dans l'écran filtre).* Si commutateur d'enveloppe ADSR (p. 5) Est "ON", seul le niveau 3 (sustain) a un effet.

TONALITÉ/PARTIELLE/AMP

Paramètre Valeur	Explication
AMP
Niveau	0–127	Définit le volume de la partie. Ce paramètre est particulièrement utile pour régler l'équilibre du volume entre les parties.
Courbe de vitesse	FIXE, 1–7	Sélectionne l'une des sept courbes suivantes qui déterminent la façon dont la dynamique du clavier affectera le volume. Réglez cette option sur "FIXE" si vous ne voulez pas que le volume de la partie soit affecté par la vitesse du clavier.[IMAGE]
Capteur de vitesse	-100–+100	Réglez cette option lorsque vous souhaitez que le volume de la partie change en fonction de la force avec laquelle vous appuyez sur les touches. Réglez cette valeur sur une valeur positive (+) pour que les changements de volume partiel augmentent plus les touches sont jouées avec force ; pour rendre la lecture partielle plus douce à mesure que vous jouez plus fort, réglez cette valeur sur une valeur négative (-).
Niveau de biais	-100–+100	Règle l'angle du changement de volume qui se produira dans la direction de polarisation sélectionnée.Des valeurs plus élevées produisent des changements plus importants. Les valeurs négatives (-) inversent la direction du changement.
Position de polarisation	0–127	Spécifie la clé par rapport à laquelle le volume sera modifié. La valeur 64 correspond à la touche C4 (milieu C).
Direction du biais	Sélectionne la direction dans laquelle le changement se produira à partir de la position de biais.
	PLUS BAS	Le volume sera modifié pour la zone du clavier située sous le point de polarisation.
	SUPÉRIEUR	Le volume sera modifié pour la zone du clavier au-dessus du point de polarisation.
	BAS ET HAUT	Le volume sera modifié symétriquement vers la gauche et la droite du point de polarisation.
	ALL	Le volume change de façon linéaire avec le point de polarisation au centre.
Pan	L64–63R	Définit le panoramique de la partie. "L64" est à l'extrême gauche, "0" est au centre et "63R" est à l'extrême droite.
Paramètre Valeur Explication
Déplacer le suivi de touche	-100–+100	Utilisez ce paramètre si vous souhaitez que la position de la touche affecte le panoramique. Une valeur positive (+) entraîne un panoramique des notes supérieures à la touche C4 (centre C) de plus en plus vers la droite, et une valeur négative (-) entraîne un panoramique des notes supérieures à la touche C4 (centre C) vers la gauche. Des valeurs plus élevées produisent des changements plus importants.[IMAGE]
Profondeur du panoramique de l'outil Rand	0–63	Utilisez ce paramètre lorsque vous souhaitez que l'emplacement stéréo change de façon aléatoire chaque fois que vous appuyez sur une touche.Des valeurs plus élevées produisent une plus grande quantité de changements.
Alt profondeur de panoramique	L64–63R	Ce réglage fait altemer le panoramique gauche et droit à chaque pression sur une touche.Des valeurs plus élevées produisent une plus grande quantité de changements. « L » ou « R » les réglages inversent l'ordre dans lequel le panoramique alteme entre gauche et droite.Par exemple, si deux parties sont définies sur « L » et « R » respectivement, le panoramique des deux tonalités alterne chaque fois qu'elles sont lues.
Capteur de niveau vibrato	-100–+100	Spécifie comment la modification de la profondeur de la vib du programme affecte la profondeur de l'amp de LFO1.
Largeur stéréo	0–100	Règle la largeur lors de la sortie en stéréo.Cela n'a aucun effet lors de la sortie en mono.
ENVELOPPE AMP
T1 capteur de vitesse	-100–+100	Spécifiez cette option si vous souhaitez que la dynamique du clavier affecte l'heure 1 de l'enveloppe AMP.Si vous voulez que le temps 1 soit accéléré pour les notes fortement jouées, réglez ce paramètre sur une valeur positive (+).Si vous voulez qu'il soit ralenti, définissez-le sur une valeur négative (-).
T4 capteur de vitesse	-100–+100	Spécifiez cette option si vous souhaitez que la vitesse de libération de la clé affecte l'heure 4 de l'enveloppe AMP.Si vous voulez que le temps 4 soit accéléré pour les notes publiées rapidement, définissez ce paramètre sur une valeur positive (+).Si vous voulez qu'il soit ralenti, définissez-le sur une valeur négative (-).

Paramètre Valeur	Explication
Suivi de la touche Time	-100–+100	Spécifiez cette option si vous souhaitez que la position du clavier affecte les heures de l'enveloppe AMP (heure 2-heure 4).Par rapport aux temps de l'enveloppe AMP à la touche C4 (milieu C), les valeurs positives (+) raccourcissent les temps lorsque vous jouez plus haut sur le clavier, et les valeurs négatives (-) entraînent l'allongement des temps. Des valeurs plus élevées produisent des changements plus importants.
Commutateur de déclenchement LFO	OFF, ON	Si cette option est ACTIVÉE, l'enveloppe de l'amplificateur est réactivée cycliquement par LFO1.* Ceci est valide lorsque le mode enveloppe ( p. 5) Est « DURABLE ».
time1 (attaque)Time2time3 (décroissance)time4 (version)	0–1023	Spécifiez les heures de l'enveloppe AMP (heure 1-heure 4).Les réglages plus élevés allongent le temps jusqu'à ce que le niveau de volume suivant soit atteint. (Par exemple, le temps 2 correspond au temps pendant lequel le niveau 1 passera au niveau 2.)* Si commutateur d'enveloppe ADSR ( p. 5) Est "ON", le temps 2 n'a aucun effet.
Level1Level2level3(maintien)	0–1023	Spécifiez les niveaux d'enveloppe AMP (niveau 1-niveau 3).Ils spécifient la quantité de changement à chaque point par rapport au volume de référence (la valeur de niveau partielle spécifiée dans l'écran amp).* Si commutateur d'enveloppe ADSR ( p. 5) Est "ON", seul le niveau 3 (sustain) a un effet.

TONE/PARTIAL/LFO1, LFO2

Paramètre Valeur	Explication
Forme d'onde	Sélectionne la forme d'onde du LFO.
	PÉCHÉ onde sinusoïdale
	TRI onde triangulaire
	LA SCIE ondes en dents de scie
	SCIE-DW	Onde en dents de scie (polarité négative)
	SQR onde carrée
	RND Onde aléatoire
	TRP Onde trapézoïdale
	S&H.	Courbe d'échantillonnage et de maintien (une fois par cycle, la valeur LFO est modifiée)
	CHS Vague de chaos
	VSIN	Onde sinusoïdale modifiée.L'amplitude d'une onde sinusoïdale varie de façon aléatoire une fois par cycle.
	STEP	Forme d'onde générée par les données spécifiées par l'étape 1–16 du LFO.Ceci produit un changement par étapes avec un modèle fixe similaire à un modulateur par étapes.
Rate (sync sw)	OFF, ON	Réglez ce paramètre sur "ON" si vous voulez que la fréquence LFO se synchronise avec le tempo.
Rate (note)	1/64T–4	Spécifie le taux LFO en termes de valeur de note.* Ceci est valable lorsque la synchronisation du débit est activée.
Rate	0–1023	Spécifie le taux LFO sans tenir compte du tempo.Des valeurs plus élevées produisent un débit LFO plus rapide (cycle plus court).* Ceci est valable lorsque la synchronisation du taux est désactivée.
OFFSET	-100–100	Augmente ou diminue la forme d'onde LFO par rapport à la valeur centrale (pas ou fréquence de coupure).La valeur positive (+) déplace la forme d'onde de manière à ce que la modulation se produise à partir de la valeur centrale vers le haut. La valeur négative (-) déplace la forme d'onde de sorte que la modulation se produise à partir de la valeur centrale vers le bas.
Déréglage du tarif	0–127	Change subtilement la vitesse du cycle LFO (paramètre Rate) chaque fois que vous appuyez sur une touche.Des valeurs plus élevées augmentent le délai.* Cette valeur n'est pas valide lorsque le taux est réglé sur "note".
Delay Time	0–1023	Spécifie le temps écoulé avant l'application de l'effet LFO (l'effet continue) après que la touche a été enfoncée (ou relâchée).* Après avoir fait référence à "Comment appliquer le LFO", modifiez le réglage jusqu'à ce que l'effet désiré soit obtenu.

Paramètre Valeur	Explication
Delay Time	-100–+100	Règle la valeur du paramètre délai en fonction de la position de la touche, par rapport à la touche C4 (centre C). Pour diminuer le temps qui s'écoule avant l'application de l'effet LFO (l'effet est continu) avec chaque touche supérieure enfoncée dans les registres supérieurs, sélectionnez une valeur positive (+); pour augmenter le temps écoulé, sélectionnez une valeur négative (-). Des valeurs plus élevées produisent des changements plus importants. Si vous ne voulez pas que le temps écoulé avant l'application de l'effet LFO (l'effet est continu) change en fonction de la touche enfoncée, réglez-le sur "0".
SORTIE	ON-IN	Spécifie comment le LFO sera appliqué.* Après avoir fait référence à "Comment appliquer le LFO", modifiez le réglage jusqu'à ce que l'effet désiré soit obtenu.
	MARCHE-SORTIE
	OFF-IN
	HORS TENSION
FADE TIME	0–1023	Spécifie le temps pendant lequel l'amplitude LFO atteindra le maximum (minimum).* Après avoir fait référence à "Comment appliquer le LFO" (p. 51), modifiez le réglage jusqu'à ce que l'effet souhaité soit obtenu.
Interrupteur à clé	OFF, ON	Spécifie si le cycle LFO sera synchronisé pour commencer lorsque la touche est enfoncée (ON) ou non (OFF).
Profondeur de pas	-100–100	Spécifie la profondeur d'impact du LFO sur le pas.* Si Type OSC (p. 41) Est autre que va, la plage est limitée à -63–+63.
Profondeur du filtre	-100–100	Spécifie la profondeur d'impact du LFO sur la fréquence de coupure.
Profondeur amp	-100–100	Spécifie la profondeur d'impact du LFO sur le volume.
Profondeur du panoramique	-63–+63	Spécifie la profondeur d'impact du LFO sur le panoramique.MÉMOLes valeurs positives (+) et négatives (-) du paramètre profondeur entraînent différents types de changement de pas et de volume.Par exemple, si vous définissez le paramètre profondeur sur une valeur positive (+) pour une partie et que vous définissez une autre partie sur la même valeur numérique, mais que vous la rendez négative (-), la phase de modulation des deux parties sera l'inverse l'une de l'autre.Cela vous permet de passer d'un côté à l'autre de deux parties différentes ou des combiner avec le paramètre panoramique pour modifier de manière cyclique l'emplacement de l'image sonore.
POSITION	Spécifie la valeur de la phase de démarrage du LFO lorsque le déclencheur de clé est SUR ON.* Cela n'a aucun effet si la forme d'onde est "RND", "S&H" ou "CHS".
	0 1 cycles
	1 1/4 cycles
	2 1/2 cycles
	3 3/4 cycles
Taille du pas 1–16		Spécifie la longueur de la note.* Ceci est effectif si la courbe est "PAS".
Step1–16 -72–+72		Spécifiez la valeur de profondeur de chaque pas.Si vous souhaitez spécifier cette valeur en degrés d'échelle de pas (100 cents), les paramètres sont les suivants.Profondeur de pas : 51, pas : multiples de 6jusqu'à une octave de changementProfondeur de pas : 74, pas : multiples de 3jusqu'à deux octaves de changementProfondeur de pas : 89, pas : multiples de 2jusqu'à trois octaves de changement* Si le type OSC n'est pas va, la plage de réglage de la profondeur de pas est limitée à -63–+63, donc seulement "1" ci-dessus est possible.
Étapes Curve1à 16	0–36	Spécifie le type de courbe à chaque étape.→"Types de courbe de pas"

Types de courbe STEP

Pas de courbe 0

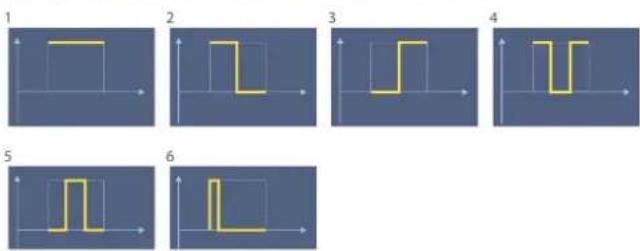

Type de courbe 1-6 (variations de l'onde carrée)

Type de courbe 7–10 (variations de la scie ascendante)

Type de courbe 11–15 (variations de la scie descendante)

Type de courbe 16–19 (variations de l'exponentielle ascendante)

Type de courbe 20–23 (variations de l'exponentielle descendante)

Type de courbe 24–27 (variations de la courbe de charge ascendante)

Type de courbe 28–31 (variations de la courbe de charge descendante)

Type de courbe 32–36 (autres variations)

Comment appliquer le LFO

Appliquer progressivement le LFO après avoir appuyé sur la touche Mode fondu : ON-IN

Appliquez le LFO immédiatement lorsque vous appuyez sur la touche, puis commencez progressivement à diminuer l'effet Mode fondu : MARCHE-SORTIE

Appliquer progressivement le LFO après avoir relâché la clé Mode fondu : OFF-IN

Appliquer le LFO à partir du moment où la touche est enfoncée jusqu'à ce qu'elle soit relâchée, et commencer progressivement à diminuer l'effet lorsque la touche est relâchée

Mode fondu : HORS TENSION

Paramètre Valeur	Explication
Commutateur OFF, ON		On/Off de l'égaliseur pour chaque pad.
Low Gain	-24,0–+24,0 [dB]	Gain des basses fréquences
Basses fréquences	20–16000 (Hz)	Fréquences basses choisies.
Mid Gain	-24,0–+24,0 [dB]	Gain des fréquences médiums 1
Mid Freq (Mid Frequency)	20–16000 (Hz)	Fréquences médiums 1 choisies
Mid Q	0,5 à 16,0 (pas de 0,1)	Largeur des fréquences médiums 1Une valeur haute rétrécit la bande de fréquences affectées.
High Gain	-24,0–+24,0 [dB]	Gain des hautes fréquences
Hautes fréquences	20–16000 (Hz)	Fréquences aiguës choisies.

TONALITÉ/PARTIELLE/SORTIE

Paramètre Valeur	Explication
Out Assign DRY, MFX		Spécifie la manière dont le son de chaque partie sera émis.
Chorus Level 0-127		Spécifie le niveau du signal envoyé au chœur pour chaque partie.
Niveau d'envoi Reverb	0-127	Précise le niveau du signal envoyé à la Reverb.

TONALITÉ/PARTIELLE/CONTRÔLE

Paramètre Valeur	Explication
Commutateur D'enveloppe ADSR	OFF, ON	Cela imite le fonctionnement de l'enveloppe ADSR fournie sur un synthétiseur analogique.* Si le commutateur d'enveloppe ADSR est sur "ON", les paramètres "Time 2" de Pitch/Filter/amp env Time respectivement sont ignorés et seuls les paramètres "Level 3" de Pitch/Filter/amp env Level sont valides.
ENVELOPE	Spécifie le mode d'enveloppe.
	NO-SUS	L'enveloppe passe au segment de libération après le passage du temps 3, quel que soit le moment de la note, en fonction des temps spécifiés par l'enveloppe.
	Sustain	Le niveau 3 de l'enveloppe est maintenu à partir du moment où le temps 3 de l'enveloppe s'est écoulé jusqu'à la note-off.Lorsque la note est désactivée, l'enveloppe passe de la valeur actuelle au segment de temps 4 (segment de libération).
Remarque sans amortisseur	ARRÊT, 1–127	Pour les notes au-dessus du numéro de note spécifié, le mode enveloppe fonctionne comme "NO-SUS". Permet de simuler la zone non amortie d'un son de piano.
D.décalage de décroissance libre	-100–+100	Spécifie un réglage précis du temps sur lequel le son s'est désactivé lorsque l'effet de note libre de registre est appliqué.
RECEVEUR OFF, ON		Spécifie pour chaque partie si des messages MIDI pitch Bend sont reçus (ACTIVÉ) ou non reçu (ARRÊT).
Expression de réception	OFF, ON	Spécifie pour chaque partie si des messages d'expression MIDI sont reçus (ACTIVÉ) ou non reçu (ARRÊT).
Recevoir la mise en attente-1	OFF, ON	Spécifie pour chaque partie si des messages MIDI Hold 1 sont reçus (ACTIVÉ) ou non reçu (ARRÊT).
Commutateur Redamper	OFF, ON	Si Redamper Switch est SUR ON, vous pouvez effectuer les opérations Half Damper utilisées pour les sons de piano.Toutefois, les conditions suivantes doivent être remplies pour utiliser cette opération.• Le mode enveloppe est NO-SUS• Les niveaux 1 et 2 de l'enveloppe AMP sont 1 ou plus• Les temps de l'enveloppe AMP sont 3 > Time4
Capteur d'égalisation souple	0–100	Augmente la proportion d'abaissement du gain élevé de l'EQ par la pédale.Avec un réglage de "0", cela n'a aucun effet.
Sync. Tempo. Onde	OFF, ON	Activez cette option pour faire correspondre la boucle de phrase à l'horloge (tempo).* Cette option est activée lorsque vous sélectionnez une forme d'onde pour laquelle un tempo (BPM) est affiché.

CONTRÔLE DE TONALITÉ/PARTIEL/MATRICE

Normalement, si vous souhaitez modifier des paramètres partiels à l'aide d'un appareil MIDI externe, vous devez envoyer des messages System exclusive-MIDI conçus exclusivement pour le Aerophone. Cependant, les messages System exclusive ont tendance à être compliqués et la quantité de données à transmettre peut devenir assez importante.

Pour cette raison, un certain nombre de la plus typique de AerophoneLes paramètres partiels de ont été conçus de manière à accepter l'utilisation de messages MIDI Control change (ou d'autres) pour apporter des modifications à leurs valeurs. Cela vous permet de modifier la façon dont les tonalités sont lues.

La fonction qui vous permet d'utiliser des messages MIDI pour apporter ces modifications en temps réel aux paramètres partiels est appelée le "contrôle de la matrice".

Jusqu'à quatre contrôles de matrice peuvent être utilisés en une seule tonalité.

Pour utiliser Matrix Control, vous spécifiez quel message MIDI (Source) contrôle quel paramètre (destination) et quelle profondeur (sens: Sensibilité).

Paramètre Valeur Explication

Source	Définit le message MIDI utilisé pour modifier le paramètre partiel avec la commande de matrice.
	OFF	Le contrôle de la matrice ne sera pas utilisé.
	CC01–31, CC33–95	Contrôleur numéro 33 à 95
	PLI Pitch Bend
	APRÈS LE TOUCHER	Aftertouch
	SYS-CTRL1–4	MESSAGES MIDI affectés par les paramètres SYSTÈME SYS-CTRL 1–4
	Velocity	Vitesse (pression avec laquelle vous appuyez sur une touche)
	KEYFOLLOW	Keyfollow (position du clavier avec C4 AS 0)
	TEMPO	Tempo spécifié par la source tempo ASSIGN
	LFO1, LFO2	LFO 1LFO 2
	PIT-ENV Enveloppe de pas
	FLT-ENV Enveloppe de filtre
	ENV. AMP	Enveloppe AMP
	* Vélocité et Keyfollow correspondent aux messages de note.* Bien qu'il n'y ait pas de messages MIDI pour LFO 1 à AMP Envelope, ils peuvent être utilisés comme contrôle de matrice. Dans ce cas, vous pouvez modifier les paramètres partiels en temps réel en lisant des tonalités.* Si vous souhaitez utiliser des contrôleurs communs pour l'ensemble Aerophone, SÉLECTIONNEZ "SYS-CTRL1"–"SYS-CTRL4." LES messages MIDI utilisés comme commande système 1–4 sont définis avec le Source de contrôle du système 1–4.REMARQUECertains paramètres déterminent si le cintrage au pas, le numéro de contrôleur 11 (expression) et le numéro de contrôleur 64 (maintien 1) sont reçus ( p. 52). Lorsque ces paramètres sont définis "ACTIVÉ", Et les messages MIDI sont reçus, puis lorsqu'une modification est apportée aux réglages du paramètre souhaité, les réglages Pitch Bend, expression et Hold 1 changent également simultanément. Si vous souhaitez modifier uniquement les paramètres cibles, définissez-les sur "OFF."
Paramètre Valeur	Explication
Destination 1-4	Sélectionne le paramètre partiel à contrôler lors de l'utilisation de la commande matricielle. Les paramètres suivants peuvent être contrôlés.Si vous ne contrôlez pas les paramètres avec le contrôle de matrice, réglez-le sur “OFF.”Il est possible de spécifier jusqu’à quatre paramètres pour chaque contrôle de matrice et des contrôler simultanément.
	OFF	Le contrôle de la matrice ne sera pas utilisé.
	PCH Modifie le pas.
	[CUT] Fréquence de coupure
	RÉS	Augmente les harmoniques à proximité de la fréquence de coupure, ajoutant du caractère aux son.
	LEV	Permet de modifier le niveau du volume.
	PAN Modifie le panoramique.
	CHO Règle la quantité de Chorus.
	REV Règle la quantité de Reverb.
	PIT-LFO1	Modifie la profondeur du vibrato.
	PIT-LFO2
	FLT-LFO1	Modifie la profondeur de wah.
	FLT-LFO2
	AMP-LFO1	Modifie la profondeur du trémolo.
	AMP-LFO2
	PAN-LFO1	Modifie l’effet du LFO sur le panoramique.
	PAN-LFO2
	LFO1-RATE Modifie la vitesse des cycles LFO.LFO2-RATE	La vitesse ne change pas si LFO Rate est réglé sur “note”.
	PIT-ATK	Modifie le temps 1 de l’enveloppe DE PAS.
	PIT-DCY	Modifie le temps 2 et le temps env 3 de l’enveloppe DE PAS.
	PIT-REL	Modifie le temps 4 de l’enveloppe DE PAS.
	FLT-ATK	Modifie l’heure 1 de l’enveloppe DE FILTRE.
	FLT-DY	Modifie l’heure 2 et l’heure env 3 de l’enveloppe DE FILTRE.
	FLT-REL	Modifie l’heure 4 de l’enveloppe DE FILTRE.
	AMP-ATK	Modifie l’heure 1 de l’enveloppe AMP.
	AMPÈRE-DCY	Modifie l’heure 2 et l’heure env 3 de l’enveloppe AMP.
	AMP-REL	Modifie l’heure 4 de l’enveloppe AMP.

Paramètre Valeur	Explication
Destination 1-4	PMT	Si le contrôle de matrice est utilisé pour diviser les parties, définissez le contrôle de vitesse (p. 37) à "OFF."• Si le contrôle de matrice est utilisé pour diviser les parties, nous vous recommandons de définir le sens sur "+63". La sélection d'une valeur inférieure peut empêcher la commutation des éléments. De plus, si vous voulez inverser l'effet, réglez la valeur sur "-63".• Si vous souhaitez utiliser la commande de matrice pour passer facilement d'une partition à l'autre, utilisez les commandes de fondu de vitesse bas et de fondu de vitesse haut (p. 43). Plus les valeurs définies sont élevées, plus le commutateur est lisse entre les parties.
	FXM	Modification de la profondeur de modulation de fréquence produite par FXM
	MFX-CTRL1	Applique une modification à la source 1-4 DU CONTRÔLE MFX.
	MFX-CTRL2	Si cette valeur est spécifiée pour plusieurs parties, le résultat sera les valeurs additionnées.
	MFX-CTRL3
	MFX-CTRL4
	PW	Applique la modification au mode PW.
	PWM	Applique la modification à la PWM.
	FAT	Applique la modification à LA GRAISSE.
	XMOD	Ce paramètre est valide uniquement pour la partie porteuse (partielle 1 ou 3) et applique la modification à la PROFONDEUR TRANSVERSALE MOD 1-2 ou À LA PROFONDEUR transversale MOD 3-4.
	LFO1-STEP	Spécifie la position du pas.Dans ce cas, la valeur sens est ignorée.* Ceci est valable lorsque la courbe LFO1/ LFO2 (p. 49) Est "STEP".
	LFO2-STEP
	SSAW-DETN	Applique la modification à Super-SAW Detune.* Ceci est valide lorsque le type OSC (p. 41) Est "SuperSAW."
	PROFONDEUR DE FOSSE	Modifie la profondeur de l'enveloppe DE PAS.
	PROFONDEUR FLT	Modifie la profondeur de l'enveloppe DE FILTRE.
	AMP-PROFONDEUR	Modifie la profondeur de l'enveloppe AMP.
	XMOD2	Applique la modification à la profondeur XMOD2 1-2 (3-4).* Ceci est valable lorsque la structure 1-2 (3-4) (p. 38) Est "XMOD2."
	ATT	Applique la modification à l'atténuateur OSC.
	RING-OSC1-LEV	Applique la modification au NIVEAU SONNÉRIE OSC1.* Ceci est valable lorsque la structure 1-2 (3-4) (p. 38) Est "ANNEAU".
	RING-OSC2-LEV	Applique la modification au NIVEAU SONNÉRIE OSC2.* Ceci est valable lorsque la structure 1-2 (3-4) (p. 38) Est "ANNEAU".
	XMOD-OSC1-LEV	Applique la modification au NIVEAU MOD OSC1 CROISE.* Ceci est valable lorsque la structure 1-2 (3-4) (p. 38) Est "XMOD" ou "XMOD2."
	XMOD-OSC2-LEV	Applique la modification au NIVEAU MOD OSC2 CROISE.* Ceci est valable lorsque la structure 1-2 (3-4) (p. 38) Est "XMOD" ou "XMOD2."
Sens 1-4	-63-+63	Spécifiez la profondeur effective des contrôles de matrice.Pour augmenter la valeur actuellement sélectionnée (pour obtenir des valeurs plus élevées, déplacez-vous vers la droite, augmentez les taux, etc.), sélectionnez une valeur positive (+); pour diminuer la valeur actuellement sélectionnée (pour obtenir des valeurs inférieures, déplacez-vous vers la gauche, diminuez les taux, etc.), sélectionnez une valeur négative (-). Pour une valeur positive ou négative, des valeurs absolues plus élevées permettent des variations plus importantes. Défnissez cette valeur sur "0" si vous ne voulez pas appliquer l'effet.

00 Thruhru

01 Égaliseureur

Un égaliseur stéréo quatre bandes (Low, Mid x2, High).

Paramètre Valeur Explication
Low Freq	40, 50, 63, 80,100, 125, 160,200, 250, 315,400, 500, 630,800 [Hz]	Fréquences basses choisies
Low Gain	-15–+15 (dB) Gain des basses fréquences
MID1 Freq	200, 250, 315,400, 500, 630,800, 1000,1250, 1600,2000, 2500,3150, 4000,5000, 6300,8000 [Hz]	Fréquences médiums 1 choisies
MID1 Gain -15–+15 (dB) Gain des fréquences médiums 1
MID1 Q	0.5, 1.0, 2.0,4.0, 8.0	Largeur des fréquences médiums 1Une valeur haute rétrécit la bande de fréquences affectées.
Mid Freq	200, 250, 315,400, 500, 630,800, 1000,1250, 1600,2000, 2500,3150, 4000,5000, 6300,8000 [Hz]	Fréquences médiums1 choisies
Mid Gain -15–+15 (dB) Gain des fréquences médiums 1
mid2 Q	0.5, 1.0, 2.0,4.0, 8.0	Largeur des fréquences médiums 1Une valeur haute rétrécit la bande de fréquences affectées.
High Freq	2000, 2500,3150, 4000,5000, 6300,8000, 10000,12500, 16000 [Hz]	Fréquences aiguës choisies
High Gain -15–+15 (dB) Gain des hautes fréquences
Niveau 0–127 Niveau de sortie

04 Low Boost

Booste le volume des fréquences basses, créant de puissants graves.

Paramètre Valeur	Explication
Boost Frequency	50, 56, 63, 71,80, 90, 100,112, 125 [Hz]	Fréquence centrale pour le boostdes fréquences basses.
Boost Gain 0–+12 (dB)		Fréquence centrale pour le boostdes fréquences basses.
Boost Width	WIDE, MID,NARROW	Largeur de la bande defréquences basses boostées
Low Gain	-15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Niveau 0–127 Niveau de sortie

07 Enhancer

Contrôle la structure des harmoniques des hautes fréquences, ajoutant du brillant et resserrant le son.

Paramètre Valeur	Explication
Sens	0–127 Sensibilité de l'Enhancer
Mix	0–127	Niveau des harmoniques générés par l'effet
Low Gain	-15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Niveau 0–127 Niveau de sortie

08 AutoWah

Contrôle de manière cyclique un filtre pour créer des changements cycliques du timbre.

Paramètre Valeur	Explication
Filter Type LPF, BPF		Type de filtreLPF: Produit un effet wah dans une large plage de fréquences.BPF: Produit un effet wah dans une plage de fréquences étroite.
Manual 0–127		Fréquence centrale sur laquelle l'effet Wah-Wah est appliqué
Peak 0–127		Largeur de la gamme de fréquences sur laquelle l'effet Wah-Wah est appliquéAugmenter la valeur rétrécit la gamme de fréquences.
Sens 0–127		Règle la sensibilité avec laquelle est contrôlé le filtre.
Polarity UP, DOWN		Direction dans laquelle le filtre se déplaceraHAUT: Le filtre passe à une fréquence plus élevée.BAS: Le filtre passe à une fréquence inférieure.
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→"Scene Tempo" (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence de modulation de l'effet Wah-Wah
Rate (note)	Note→"Note » (p. 68)
Depth 0–127 Amplitude de modulation
Phase 0 à 180 [deg]		Règle le degré de changement de hauteur de phase des sons droit et gauche lorsque l'effet Wah-Wah est appliqué.
Low Gain	-15–+15 (dB)	Gain des basses fréquences
High Gain	-15–+15 (dB)	Gain des hautes fréquences
Niveau	0–127 Niveau de	sortie

09 Humanizer

Ajoute au son des voyelles qui le rendent similaire à une voix humaine.

Paramètre Valeur	Explication
Drive Switch	OFF, ON On/Off pour l'Overdrive
Drive	0–127	Degré de distorsionModifie également le volume.
Vowel1	a, e, i, o, u	Choix de la voyelle.
Vowel2	a, e, i, o, u
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→“Scene Tempo” (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	La fréquence à laquelle on passe d'une voyelle à l'autre.
Rate (note)	Note→“Note » (p. 68)
Depth 0–127 Amplitude de l'effet
Input Sync Sw OFF, ON		On/Off du reset de LFO Sur ON, le LFO pour passer d'une voyelle à l'autre est remis à zéro par le signal d'entrée.
Input Sync Sw	0–127 Niveau de	volume pour le reset.
Manual 0–100		Point de changement de voyelle 1 à 20–49: La voyelle 1 aura une durée plus longue.50: Les voyelles 1 et 2 seront de durée égale.51–100: La voyelle 2 aura une durée plus longue.
Low Gain	-15–+15 (dB)	Gain des basses fréquences
High Gain	-15–+15 (dB)	Gain des hautes fréquences
Pan	L64–63R	Localisation stéréo du son de sortie
Niveau	0–127 Niveau de	sortie

10 Speaker Simulator

Simule le type de haut-parleur et les réglages du micro utilisé pour enregistrer le son du haut-parleur.

Paramètre Valeur Explication
Speaker Type		Caisson	Diamètre(en pouces) et nombre de haut-parleurs	Micro
	PETIT 1	Petit à ouverture arrière	10 Dynamique
	PETIT 2	Petit à ouverture arrière	10 Dynamique
	MIDDLE	Ouverture arrière	12 x 1 Dynamique
	JC-120	Ouverture arrière	12 x 2 Dynamique
	BUILT-IN 1	Ouverture arrière	12 x 2 Dynamique
	BUILT-IN 1	Ouverture arrière	12 x 2 Condensateur
	BUILT-IN 1	Ouverture arrière	12 x 2 Condensateur
	BUILT-IN 1	Ouverture arrière	12 x 2 Condensateur
	BUILT-IN 1	Ouverture arrière	12 x 2 Condensateur
	BG STACK 1	Fermé 12 x 2 Condensateur
	BG STACK 1	Fermé large 12 x 2 Condensateur
	MS STACK 1	Fermé large 12 x 4 Condensateur
	MS STACK 1	Fermé large 12 x 4 Condensateur
	METAL STACK	Stack double large	12 x 4 Condensateur
	2 PILES	Stack double large	12 x 4 Condensateur
	3 PILES	Stack triple large	12 x 4 Condensateur
Mic Setting 1, 2, 3		Règle l'emplacement du micro qui enregistre le son du haut-parleur.Trois valeurs sont disponibles,3 étant un emplacement plus distant que 2, lui-même plus distant que 1.
Mic Level 0–127 Volume du micro
Niveau Direct	0–127 Niveau du son direct
Niveau	0–127 Niveau de sortie

11 Phasender 1

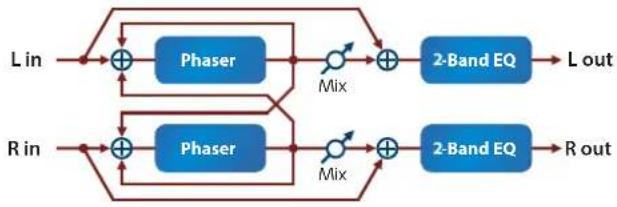

Un Phaser stéréo. Un son à changement de phase est ajouté au son original et modulé.

Paramètre Valeur	Explication
Mode	4-STAGE,8-STAGE,12-STAGE	Nombre d'étages du Phaser
Manual	0–127	Fréquence centrale sur laquelle le son est modulé
Rate (sync sw)	OFF, ON	Sur ON, la vitesse est synchronisée avec le tempo du rythme.→"Scene Tempo" (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	Vitesse de modulation
Rate (note)	Note→u« Note » (p. 68)
Depth	0–127	Amplitude de modulation
Polarity	INVERSE, SYNCHRO	Détermine si les phases droite et gauche de la modulation seront identiques ou opposées.INVERSE: Les phases gauche et droite sont opposées.Avec une source mono, cela permet d'élargir le son.SYNCHRO: Les phases gauche et droite sont identiques.Réglage adapté aux sources stéréo.
Résonance	0–127	Quantité de feedback
Cross Feedback	-98–+98 (%)	Règle la proportion du son de Phaser qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
Mix	0–127	Niveau du son de Phaser
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain	-15–+15 (dB)	Gain des hautes fréquences
Niveau	0–127	Niveau de sortie

18 Tremelolo

Modifie de manière cyclique le volume.

Paramètre Valeur	Explication
Mod Wave	TRI, SQR, SIN, SAW1, SAW2, TRP	Onde de modulationTRI : Onde triangulaireSQR : Onde carréeSIN : Onde sinusoidaleSAW1/2 : Vague de dents de scieTRP : Onde trapézoïdale
	SAW1 SAW2
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence du changement
Rate (note)	Note→□« Note » (p. 68)
Depth 0–127		Amplitude avec laquelle l’effet est appliqué
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Niveau 0–127 Niveau de sortie

19 AutoPan

Modifie de manière cyclique la localisation stéréo du son.

Paramètre Valeur	Explication
Mod Wave	TRI, SQR, SIN, SAW1, SAW2, TRP	Comment change la localisationTRI : Onde triangulaireSQR : Onde carréeSIN : Onde sinusoidaleSAW1/2 : Vague de dents de scieTRP : Onde trapézoïdale
	SAW1 SAW2
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→“Scene Tempo” (p. 23)

Paramètre Valeur	Explication
Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence du changement
Rate (note)	Note→u« Note » (p. 68)
Depth 0–127		Amplitude avec laquelle l’effet est appliqué
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Niveau 0–127 Niveau de sortie

22 VK Rotary

Ce type d'effet procure une réponse modifiée pour l'enceinte rotative, avec des basses encore plus boostées.

Il reproduit les caractéristiques de l'enceinte rotative intégrée au VK-7.

Paramètre Valeur	Explication
Speed SLOW, FAST		Vitesse de rotation de l'enceinte LENT : LentRAPIDE : Rapide
Brake OFF, ON		Déclenche ou arrête la rotation. Sur ON, la rotation s'arrête progressivement. Sur OFF, la rotation reprend progressivement.
Vitesse lente WF	0,05 à 10,00 [Hz]	Vitesse lente de rotation du woofer
Vitesse WF rapide	0,05 à 10,00 [Hz]	Vitesse rapide de rotation du woofer
TRANS. WF 0–127		Règle la vitesse à laquelle la rotation du woofer accélère lorsqu'elle passe de SLOW à FAST.
TRANS. WF vers le bas	0–127	Règle la vitesse à laquelle la rotation du woofer accélère lorsqu'elle passe de FAST à SLOW.
Niveau WF 0–127 Volume du woofer
Tweeter Slow Speed	0,05 à 10,00 [Hz]	Réglages pour le tweeterLes paramètres sont les mêmes que pour le woofer.
Tweeter Fast Speed	0,05 à 10,00 [Hz]
TRANS. TW 0–127
Tweeter Trans Down	0–127
Niveau TW 0–127
Spread 0–10		Règle l'image stéréo de l'enceinte rotative.
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain	-15–+15 (dB) Gain des hautes fréquences
Niveau	0–127 Niveau de sortie
OD Switch OFF, ON On/Off pour l'Overdrive
Gain OD	0–127	Niveau d'entrée de l'Overdrive Augmenter cette valeur augmente la distorsion.
OD Drive	0–127 Degré de distorsion
Niveau DO	0–127 Volume de l'Overdrive

23 Chorus

Un Chorus stéréo. Un filtre permet de régler le timbre du son de Chorus.

Paramètre Valeur	Explication
Filter Type OFF, LPF, HPF		Type de filtreOFF : aucun filtre appliquéLPF : coupe la gamme defréquences au-dessus de lafréquence de coupureHPF : coupe la gamme defréquences sous la fréquence decoupure
Cutoff Freq	200, 250, 315,400, 500, 630,800, 1000, 1250,1600, 2000,2500, 3150,4000, 5000,6300, 8000 [Hz]	Fréquence de base du filtre
Pre Delay	0 à 100 [msec]	Règle le temps de retard d'arrivéedu son de Delay après le sondirect.
Rate (sync sw)	OFF, ON	Sur ON, la vitesse est synchroniséeavec le tempo du rythme.→"Scene Tempo" (p. 23)
Rate (Hz)	0,05 à 10,00[Hz]	Fréquence de modulation
Rate (note)	Note→« Note » (p. 68)
Depth 0–127 Amplitude de modulation
Phase 0 à 180 [deg] Répartition spatiale du son
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain	-15–+15 (dB) Gain des hautes fréquences
Balance	D100:0W–D0:100W	Équilibre du volume entre le sondirect (D) et le son avec Chorus(W)
Niveau	0–127 Niveau de sortie

24 Flangerger

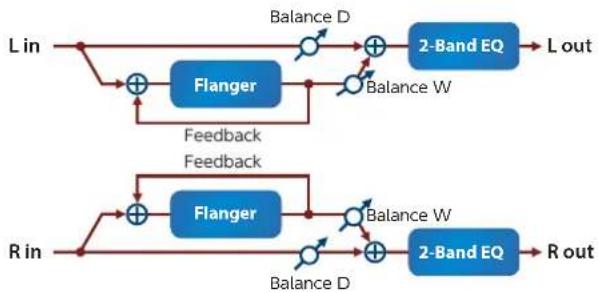

Un Flanger stéréo, avec LFO possédant la même phase pour la droite et la gauche.

Cela produit une résonance métallique qui augmente et décroît comme un avion décollant ou atterrissant.

Un filtre permet de régler le timbre du son de Flanger.

Paramètre Valeur	Explication
Filter Type OFF, LPF, HPF		Type de filtreOFF : aucun filtre appliquéLPF : coupe la gamme de fréquences au-dessus de la fréquence de coupureHPF : coupe la gamme de fréquences sous la fréquence de coupure
Cutoff Freq	200, 250, 315,400, 500, 630,800, 1000, 1250,1600, 2000,2500, 3150,4000, 5000,6300, 8000 [Hz]	Fréquence de base du filtre
Pre Delay 0 à 100 [msec]		Règle le temps de retard d'arrivée du son de Flanger après le son direct.
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→"Scene Tempo" (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence de modulation
Rate (note)	Note→u« Note » (p. 68)
Depth 0–127 Amplitude de modulation
Phase 0 à 180 [deg] Répartition spatiale du son
Feedback -98–+98 (%)		Règle la proportion du son de Flanger qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Balance	D100:0W–D0:100W	Équilibre du volume entre le son direct (D) et le son avec Flanger (W)
Niveau 0–127 Niveau de sortie

25 Step Flangerger

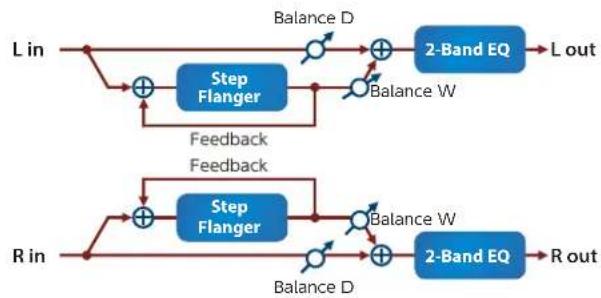

Un Flanger qui modifie la hauteur de note par pas.

La vitesse à laquelle la hauteur de note change peut aussi être précisée en terme de valeur de note d'un tempo choisi.

Paramètre Valeur	Explication
Filter Type OFF, LPF, HPF		Type de filtreOFF : aucun filtre appliquéLPF : coupe la gamme de fréquences au-dessus de la fréquence de coupureHPF : coupe la gamme de fréquences sous la fréquence de coupure
Cutoff Freq	200, 250, 315,400, 500, 630,800, 1000, 1250,1600, 2000,2500, 3150,4000, 5000,6300, 8000 [Hz]	Fréquence de base du filtre
Pre Delay 0 à 100 [msec]		Règle le temps de retard d'arrivée du son de Flanger après le son direct.
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→u"Scene Tempo" (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence de modulation
Rate (note)	Note→u« Note » (p. 68)
Depth 0–127 Amplitude de modulation
Phase 0 à 180 [deg] Répartition spatiale du son
Feedback -98–+98 (%)		Règle la proportion du son de Flanger qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
Step Rate (sync sw)	OFF, ON	Sur ON, la vitesse est synchronisée avec le tempo du rythme.→n"Scene Tempo" (p. 23)
Step Rate (Hz)	0,10 à 20,00 [Hz]	Vitesse (période) du changement de hauteur de note
Step Rate (note)	Note→D« Note » (p. 68)
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Balance	D100:0W–D0:100W	Équilibre du volume entre le son direct (D) et le son avec Flanger (W)
Niveau 0–127 Niveau de sortie

26 HexaChorus

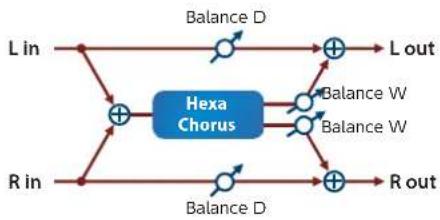

Utilise un Chorus à six phases (six couches de son de Chorus) pour donner de la richesse et de la spatialisation au son.

Paramètre Valeur Explication
Pre Delay 0 à 100 [msec]		Règle le temps de retard d'arrivée du son de Delay après le son direct.
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□"Scene Tempo" (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence de modulation
Rate (note)	Note→□« Note » (p. 68)
Depth 0–127 Amplitude de modulation
Pre Delay Deviation	0–20	Règle les différences de Pre-Delay entre chaque son de Chorus.
Depth Deviation	-20–20	Règle la différence d'amplitude de modulation entre chaque son de Chorus.
Pan Deviation 0–20		Règle la différence de localisation stéréo entre chaque son de Chorus.0 : Tous les sons de chœur seront au centre.20 : Chaque son de chœur sera espacé à des intervalles de 60 degrés par rapport au centre.
Balance	D100:0W–D0:100W	Équilibre du volume entre le son direct (D) et le son avec Chorus (W)
Niveau 0–127 Niveau de sortie

28 Space-D

Un Chorus multiple qui applique une modulation à deux phases en stéréo. Il ne donne pas l'impression d'une modulation, mais produit un effet de Chorus transparent.

Paramètre Valeur	Explication
Pre Delay 0 à 100 [msec]		Règle le temps de retard d'arrivée du son de Delay après le son direct.
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→_“Scene Tempo” (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence de modulation
Rate (note)	Note→u« Note » (p. 68)
Depth 0–127 Amplitude de modulation
Phase 0 à 180 [deg] Répartition spatiale du son
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Balance	D100:0W–D0:100W	Équilibre du volume entre le son direct (D) et le son avec Chorus (W)
Niveau 0–127 Niveau de sortie

29 Overdrive

Un Overdrive qui fournit une lourde distorsion.

Paramètre Valeur	Explication
Drive	0–127	Degré de distorsionModifie également le volume.
Tone	0–127	Qualité sonore de l'effet Overdrive
Amp Switch	OFF, ON	On/Off du simulateur d'ampli
Amp Type	SMALL, BUILT-IN, 2-STACK, 3-STACK	Type d'ampli guitareSMALL: petit ampliBUILT-IN: ampli en un élément2-STACK: gros ampli à deux éléments (Stack)3-STACK: gros ampli à trois éléments (Stack)
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Pan	L64–63R	Localisation stéréo du son de sortie
Niveau 0–127 Niveau de sortie

30 Distorsion ion

Un effet qui fournit une lourde distorsion.

Paramètre Valeur	Explication
Drive 0–127		Degré de distorsionModifie également le volume.
Tone 0–127		Qualité sonore de l'effetOverdrive
Amp Switch OFF, ON On/Off du simulateur d'ampli
Amp Type	SMALL, BUILT-IN, 2-STACK,3-STACK	Type d'ampli guitareSMALL: petit ampliBUILT-IN: ampli en un élément2-STACK: gros ampli à deux éléments (Stack)3-STACK: gros ampli à trois éléments (Stack)
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Pan L64–63R		Localisation stéréo du son de sortie
Niveau 0–127	Niveau de sortie

31 T-Screamam

Modélisation d'un Overdrive analogique classique. Il est connu pour ajouter la quantité appropriée d'harmoniques sans rendre le son boueux.

Paramètre Valeur	Explication
Distorsion	0–127	Degré de distorsionModifie également le volume.
Tone 0–127		Caractéristiques du timbre de l'Overdrive
Niveau 0–127	Niveau de sortie

32 Guitare amp SIMSIM (Simulateur d'ampli guitare)

Cet effet simule le son d'un ampli guitare.

Paramètre Valeur	Explication
Pre Amp Switch	OFF, ON	On/Off de l'ampli
Pre Amp Type	Type d'ampli guitare
	JC-120	Modélisation du son du JC-120 Roland.
	CLEAN TWIN	Modélisation d'une Fender Twin Reverb.
	MATCH DRIVE	Modélisation d'un son entrant côté gauche dans un Matchless D/C-30.Cela simule les plus récents amplis à lampes largement utilisés dans le blues et le rock.
	BG LEAD	Modélisation d'un son Lead d'ampli combo MESA/Boogie.C'est le son d'ampli à lampes typique de la fin des années 1970 et des années 1980.
	MS1959I	Modélisation d'un son entrant dans Input I d'un Marshall 1959.Il s'agit d'un son aigu adapté au hard rock.
	MS1959II	Modélisation d'un son entrant dans Input II d'un Marshall 1959.
	MS1959I+II	Modélisation du son obtenu en connectant les entrées I et II en parallèle sur un Marshall 1959.Cela crée un son avec plus de basses que I. Il crée un son avec un bas de gamme plus fort que I.
	SLDN LEAD	Modélisation d'un Soldano SLO-100. C'est le son typique des eighties.
	MÉTAL 5150	Modélisation du canal Lead d'un Peavey EVH5150.
	METAL LEAD	Un son de distorsion idéal pour les riffs les plus lourds.
	OD-1	Modélisation du son du OD-1 BOSS.Produit une distorsion douce.
	OD-2 TURBO	Modélisation du son d'Overdrive à haut gain du OD-2 BOSS.
	Distorsion	Produit un son de distorsion de base traditionnel.
	Fuzz	Un son de Fuzz aux riches harmoniques.
Pre Amp Volume	0–127	Volume et quantité de distorsion de l'ampli
Pre Amp Master	0–127	Volume de l'ensemble du pré-ampli
Pre Amp Gain	LOW, MIDDLE, HIGH	Quantité de distorsion du pré-ampli
Pre Amp Bass	0–127	Timbre des fréquences basses/ médiums/aiguës
Pre Amp Middle
Pre Amp Treble
Paramètre Valeur	Explication
Pre Amp Presence	0-127	Timbre pour les ultra hautes fréquences
Pre Amp Bright	OFF, ON	Régler sur ON produit un son plus acéré et plus clair.* Ce paramètre s'applique aux types de pré-ampli JC-120,CLEAN TWIN, MATCH DRIVE et BG LEAD.
Speaker Switch	OFF, ON	Détermine si le signal passe par le baffle (ON) ou pas (OFF).
Speaker Type		Caisson	Diamètre(en pouces) et nombre de haut-parleurs	Micro
	PETIT 1	Petit à ouverture arrière	10 Dynamique
	PETIT 2	Petit à ouverture arrière	10 Dynamique
	MIDDLE	Ouverture arrière 12 x 1 Dynamique
	JC-120	Ouverture arrière 12 x 2 Dynamique
	BUILT-IN 1	Ouverture arrière 12 x 2 Dynamique
	BUILT-IN 1	Ouverture arrière 12 x 2 Condensateur
	BUILT-IN 1	Ouverture arrière 12 x 2 Condensateur
	BUILT-IN 1	Ouverture arrière 12 x 2 Condensateur
	BUILT-IN 1	Ouverture arrière 12 x 2 Condensateur
	BG STACK 1	Fermé 12 x 2 Condensateur
	PILE BG 2	Fermé large 12 x 2 Condensateur
	MS STACK 1	Fermé large 12 x 4 Condensateur
	PILE MS 2	Fermé large 12 x 4 Condensateur
	METAL STACK	Stack double large	12 x 4 Condensateur
	2 PILES	Stack double large	12 x 4 Condensateur
	3 PILES	Stack triple large 12 x 4 Condensateur
Mic Setting 1, 2, 3		Règle l'emplacement du micro qui enregistre le son du haut-parleur.Trois valeurs sont disponibles,3 étant un emplacement plus distant que 2, lui-même plus distant que 1.
Mic Level	0-127	Volume du micro
Niveau Direct	0-127	Niveau du son direct
Pan	L64-63R	Localisation stéréo du son de sortie
Niveau	0-127	Niveau de sortie

33 Compresseur

Aplatit les hauts niveaux et booste les bas niveaux, atténuant ainsi les fluctuations de volume.

Paramètre Valeur	Explication
Attack	0-124	Règle le temps entre la hausse de volume du signal au-dessus du niveau de seuil (Threshold) et le début de la compression du volume.
Release	0-124	Règle le temps pour que la compression ne s'applique plus après que le volume du signal est passé sous le seuil (Threshold) établi.
Threshold	-60 à -0 [dB]	Règle le volume à partir duquel la compression se produit
Knee	0 à 30 [dB]	Cette fonction adoucit le début de la compression à partir de l'état non compressé. Elle applique progressivement la compression en commençant avant le seuil. Des valeurs plus élevées produisent une transition plus douce.
Ratio	1:1, 1.5:1, 2:1, 4:1, 16:1, INF:1	Ratio de compression
Post Gain	0 à +18 [dB]	Règle le gain de sortie.
Niveau	0-127	Niveau de sortie

34 Limiter

Compresse les signaux qui dépassent un niveau de volume choisi, afin d'éviter les distorsions.

Paramètre Valeur	Explication
Release	0-127	Règle le temps pour que la compression ne s'applique plus après que le volume du signal est passé sous le seuil (Threshold) établi.
Threshold	0-127	Règle le volume à partir duquel la compression se produit
Ratio	1.5:1, 2:1, 4:1, 100:1	Ratio de compression
Post Gain	0 à +18 [dB]	Règle le gain de sortie.
Low Gain	-15-+15 (dB)	Gain des basses fréquences
High Gain	-15-+15 (dB)	Gain des hautes fréquences
Niveau	0-127	Niveau de sortie

37 Delay

Un Delay stéréo.

Lorsque le mode Feedback est sur NORMAL :

Lorsque le mode Feedback est sur NORMAL :

Paramètre Valeur Explication
Delay (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Delay (msec) 1 à 1300 [msec]		Règle le temps avant que le son gauche retardé soit entendu.
Delay (note)	Note→□“Note » (p. 68)
Delay (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Delay (msec) 1 à 1300 [msec]		Règle le temps avant que le son droit retardé soit entendu.
Delay (note)	Note→□“Note » (p. 68)
Phase Left	NORMAL, INVERSE	Phase des sons retardés gauche et droitNORMAL: Non inverséINVERSER: Inversé
Phase Right
Feedback Mode	NORMAL, CROSS	Choisit la manière dont le son retardé est renvoyé dans l’effet. Voir les schémas ci-dessus.
Feedback -98-+98 (%)		Règle la proportion du son retardé qui est renvoyée dans l’effet. Des réglages négatifs inversent la phase.
HF Damp	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, BYPASS [Hz]	Règle la fréquence au-dessus de laquelle le son renvoyé dans l’effet est filtré (BYPASS : pas de coupure).
Low Gain -15-+15 (dB) Gain des basses fréquences
High Gain -15-+15 (dB) Gain des hautes fréquences
Balance	D100:0W-D0:100W	Équilibre du volume entre le son direct (D) et le son retardé (W)
Niveau 0-127 Niveau de sortie

38 Modulation Delay

Ajoute de la modulation au son retardé.

Lorsque le mode Feedback est sur NORMAL :

Lorsque le mode Feedback est sur NORMAL :

Paramètre Valeur	Explication
Delay (sync sw)	OFF, ON	Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Delay (msec) 1 à	1300 [msec]	Règle le temps avant que le son gauche retardé soit entendu.
Delay (note)	Note→□« Note » (p. 68)
Delay (sync sw)	OFF, ON	Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Delay (msec) 1 à	1300 [msec]	Règle le temps avant que le son droit retardé soit entendu.
Delay (note)	Note→□« Note » (p. 68)
Feedback Mode	NORMAL, CROSS	Choisit la manière dont le son retardé est renvoyé dans l’effet. Voir les schémas ci-dessus.
Feedback -98-+98 (%)		Règle la proportion du son retardé qui est renvoyée dans l’effet. Des réglages négatifs inversent la phase.
HF Damp	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, BYPASS [Hz]	Règle la fréquence au-dessus de laquelle le son renvoyé dans l’effet est filtré (BYPASS: pas de coupure).
Rate (sync sw)	OFF, ON	Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Rate (Hz)	0,05 à 10,00 [Hz]	Fréquence de modulation
Rate (note)	Note→□« Note » (p. 68)
Depth	0-127 Amplitude	de modulation
Phase 0 à 180 [deg]	Répartition	spatiale du son
Low Gain -15-+15 (dB) Gain des basses fréquences
High Gain -15-+15 (dB) Gain des hautes fréquences
Balance	D100:0W-D0:100W	Équilibre du volume entre le son direct (D) et le son retardé (W)
Niveau 0-127 Niveau de sortie

39 3TapPanDelay

Produit trois sons retardés (Delay) : centre, gauche et droite.

Paramètre Valeur Explication
Delay (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Delay (msec) 1 à 2600 [msec]		Règle le temps avant que le son gauche retardé soit entendu.
Delay (note)	Note→□« Note » (p. 68)
Delay (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Delay (msec) 1 à 2600 [msec]		Règle le temps avant que le son droit retardé soit entendu.
Delay (note)	Note→□« Note » (p. 68)
Délai C (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Delay (msec) 1 à 2600 [msec]		Règle le temps avant que le son central retardé soit entendu.
Delay (note)	Note→□« Note » (p. 68)
Center Feedback	-98–+98 (%)	Règle la proportion du son retardé qui est renvoyée dans l’effet. Des réglages négatifs inversent la phase.
HF Damp	200, 250, 315,400, 500, 630,800, 1000, 1250,1600, 2000,2500, 3150,4000, 5000,6300, 8000,BYPASS [Hz]	Règle la fréquence au-dessus de laquelle le son renvoyé dans l’effet est filtré (BYPASS: pas de coupure).
Left Level 0–127		Volume de chaque son retardéRigh
Center Level 0–127
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Balance	D100:0W–D0:100W	Équilibre du volume entre le son direct (D) et le son retardé (W)
Niveau	0–127	Niveau de sortie

44 Écho à bande

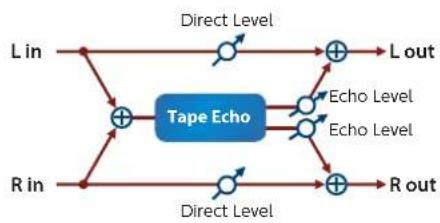

Un écho à bande virtuel qui produit un son de Delay à bande réaliste. Il simule la section Tape Echo du Space Echo RE-201 Roland.

Paramètre Valeur	Explication
Mode	S, M, L, S+M,S+L, M+L,S+M+L	Combinaisons des têtes de lecture à utiliserTrois têtes différentes au choix avec différents temps de retard.S : CourtM : MilieuL : Long
Repeat Rate	0–127	Vitesse de la bandeAugmenter cette valeur raccourcit l'espace entre les sons retardés.
Intensity	0–127	Quantité de répétitions de l'effet
Bass	-15–+15 (dB)	Boost/Cut pour les fréquences basses du son d'écho
Treble	-15–+15 (dB)	Boost/Cut pour les hautes fréquences du son d'écho
Head S Pan	L64–63R	Panoramique indépendant pour les têtes de lecture courte,moyenne et longue
Head M Pan	L64–63R
Head L Pan	L64–63R
Tape Distortion	0–5	Quantité de distorsion de bande à ajouterSimule les légers changements de timbre qui peuvent être détectés par un équipement d'analyse de signal. Augmenter cette valeur augmente la distorsion.
W/F Rate	0–127	Vitesse de pleurage et scintillement, une variation complexe de hauteur de note causée par l'usure de la bande et une irrégularité de rotation.
W/F Depth	0–127	Amplitude du pleurage/scintillement
Niveau Echo 0–127		Volume du son d'écho
Niveau Direct	0–127	Volume du son d'origine
Niveau 0–127	0–127	Niveau de sortie

45 LOFI Compresses

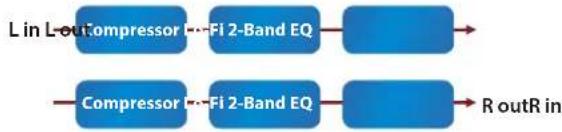

Dégrade la qualité sonore.

Paramètre Valeur	Explication
Pre Filter Type 1,	2, 3, 4, 5, 6	Choisit le type de filtre appliqué au son avant qu'il ne passe dans l'effet Lo-Fi.1 : Compresseur arrêté2-6 : Compresseur en marche
LoFI Type	1, 2, 3, 4, 5, 6, 7, 8, 9	Dégrade la qualité sonore. La dégradation augmente lorsque la valeur augmente.
Post Filter Type	OFF, LPF, HPF	Choisit le type de filtre appliqué au son après qu'il est passé dans l'effet Lo-Fi.OFF : aucun filtre appliquéLPF : coupe la gamme de fréquences au-dessus de la fréquence de coupureHPF : coupe la gamme de fréquences sous la fréquence de coupure
Post Filter Cutoff	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000 [Hz]	Fréquence de coupure du filtre Post
Low Gain -15-+15 (dB) Gain des basses fréquences
High Gain -15-+15 (dB) Gain des hautes fréquences
Balance	D100:0W-D0:100W	Équilibre du volume entre le son direct (D) et le son avec effet (W)
Niveau 0-127	Niveau de sortie

47 Pitch shifter

Un modificateur de hauteur de note (pitch) stéréo.

Paramètre Valeur	Explication
Coarse	-24 à +12 semi	Règle la hauteur de note du son modifié par demi-tons.
Fine	-100 à +100 cents	Règle la hauteur de note du son modifié par pas de 2 centièmes.
Delay Time (sync sw)	OFF, ON	Sur ON, la vitesse est synchronisée avec le tempo du rythme.→“Scene Tempo” (p. 23)
Delay Time (msec)	1 à 1300 [msec]	Règle le temps de retard d’arrivée du son modifié après le son direct.
Delay Time (note)	Note→“Note” (p. 68)
Feedback -98–+98 (%)		Règle la proportion du son modifié qui est renvoyée dans l’effet.Des réglages négatifs inversent la phase.

Paramètre Valeur	Explication
Low Gain -15-+15 (dB) Gain des basses fréquences
High Gain -15-+15 (dB) Gain des hautes fréquences
Balance	D100:0W-D0:100W	Équilibre du volume entre le son direct (D) et le son modifié (W)
Niveau 0-127	Niveau de sortie

48 Pitch Shifter 2 voix

Modifie la hauteur de note (pitch) du son original. Cet effet intègre deux Pitch Shifters dont les sons peuvent être ajoutés au son original.

Paramètre Valeur	Explication
Pitch1 Coarse	-24 à +12 semi	Règle la hauteur de note du Pitch Shift 1 par demi-tons.
Pitch1 Fine	-100 à +100 cents	Règle la hauteur de note du Pitch Shift 1 par pas de 2 centièmes
Pitch1 Delay (sync sw)	OFF, ON	Sur ON, la vitesse est synchronisée avec le tempo du rythme.→□“Scene Tempo” (p. 23)
Pitch1 Delay (msec)	1 à 1300 [msec]	Règle le temps de retard d’arrivée du son Pitch Shift 1 après le son direct.
Pitch1 Delay (note)	Note→□« Note » (p. 68)
Pitch1 Feedback #	-98–+98 (%)	Règle la proportion du son modifié qui est renvoyée dans l’effet.Des réglages négatifs inversent la phase.
Pitch1 Pan	L64–63R	Emplacement stéréo du son Pitch Shift 1
Pitch1 Level	0–127	Volume du son Pitch Shift 1
Pitch1 Coarse	-24 à +12 semi	Réglages du son Pitch Shift 2 Les paramètres sont les mêmes que pour l’effet Pitch Shift 1.
Pitch1 Fine	-100 à +100 cents
Pitch1 Delay (sync sw)	OFF, ON
Pitch1 Delay (msec)	1 à 1300 [msec]
Pitch1 Delay (note)	Note→□« Note » (p. 68)
Pitch1 Feedback #	-98–+98 (%)
Pitch1 Pan	L64–63R
Pitch1 Level	0–127
Low Gain -15–+15 (dB) Gain des basses fréquences
High Gain -15–+15 (dB) Gain des hautes fréquences
Balance	D100:0W–D0:100W	Équilibre du volume entre le son direct (D) et le son modifié (W)
Niveau 0–127	Niveau de sortie

60 GT (Simulateur d'ampli guitare) -> retard

Paramètre Valeur Explication
Pre Amp Switch	OFF, ON On/Off de l'ampli
Pre Amp Type	Type d'ampli guitare
	JC-120	Modélisation du son du JC-120 Roland.
	CLEAN TWIN	Modélisation d'une Fender Twin Reverb.
	MATCH DRIVE	Modélisation d'un son entrant côté gauche dans un Matchless D/C-30.Cela simule les plus récents amplis à lampes largement utilisés dans le blues et le rock.
	BG LEAD	Modélisation d'un son Lead d'ampli combo MESA/Boogie.C'est le son d'ampli à lampes typique de la fin des années 1970 et des années 1980.
	MS1959I	Modélisation d'un son entrant dans Input I d'un Marshall 1959.Il s'agit d'un son aigu adapté au hard rock.
	MS1959II	Modélisation d'un son entrant dans Input II d'un Marshall 1959.
	MS1959I+II	Modélisation du son obtenu en connectant les entrées I et II en parallèle sur un Marshall 1959.Cela crée un son avec plus de basses que I. Il crée un son avec un bas de gamme plus fort que I.
	SLDN LEAD	Modélisation d'un Soldano SLO-100. C'est le son typique des eighties.
	MÉTAL 5150	Modélisation du canal Lead d'un Peavey EVH5150.
	METAL LEAD	Un son de distorsion idéal pour les riffs les plus lourds.
	OD-1	Modélisation du son du OD-1 BOSS.Produit une distorsion douce.
	OD-2 TURBO	Modélisation du son d'Overdrive à haut gain du OD-2 BOSS.
	Distorsion	Produit un son de distorsion de base traditionnel.
	Fuzz	Un son de Fuzz aux riches harmoniques.
Pre Amp Volume	0–127	Volume et quantité de distorsion de l'ampli
Pre Amp Master	0–127	Volume de l'ensemble du pré-ampli
Pre Amp Gain	LOW, MIDDLE, HIGH	Quantité de distorsion du pré-ampli
Pre Amp Bass 0–127		Timbre des fréquences basses/ médiums/aiguës
Pre Amp Middle	0–127
Pre Amp Treble 0–127
Speaker Switch OFF, ON		Détermine si le signal passe par le baffle (ON) ou pas (OFF).

Paramètre Valeur	Explication
Speaker Type		Caisson	Diamètre(en pouces)et nombre de haut-parleurs	Micro
	PETIT 1	Petit à ouverture arrière	10 Dynamique
	PETIT 2	Petit à ouverture arrière	10 Dynamique
	MIDDLE	Ouverture arrière	12 x 1 Dynamique
	JC-120	Ouverture arrière	12 x 2 Dynamique
	BUILT-IN1	Ouverture arrière	12 x 2 Dynamique
	BUILT-IN2	Ouverture arrière	12 x 2 Condensateur
	BUILT-IN3	Ouverture arrière	12 x 2 Condensateur
	BUILT-IN4	Ouverture arrière	12 x 2 Condensateur
	BUILT-IN5	Ouverture arrière	12 x 2 Condensateur
	BG STACK 1	Fermé 12 x 2 Condensateur
	PILE BG 2	Fermé large	12 x 2 Condensateur
	MS STACK 1	Fermé large	12 x 4 Condensateur
	PILE MS 2	Fermé large	12 x 4 Condensateur
	METAL STACK	Stack double large	12 x 4 Condensateur
	2 PILES	Stack double large	12 x 4 Condensateur
	3 PILES	Stack triple large	12 x 4 Condensateur
Delay Switch	OFF, ON On/Off du Delay
Delay Time	1 à 1300 [msec]	Temps entre le son original et le son retardé
Delay Feedback	-98--+98 (%)	Règle la proportion du son retardé qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
Delay HF Damp	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, BYPASS [Hz]	Fréquence à laquelle les hautes fréquences du son inversé seront coupées (BYPASS: pas de coupure)
Delay Balance	D100:0W–D0:100W	Règle l'équilibre entre le volume du son envoyé dans le Delay (W) et le volume du son qui n'est pas envoyé dans le Delay (D).
Niveau	0–127	Niveau de sortie

72 CE-CE-1

Modélisation de l'effet Chorus CE-1 BOSS.

Elle procure un son de Chorus à la chaleur analogique particulière.

Paramètre Valeur	Description
Intensity	0–127	Amplitude du Chorus
Low Gain	-15–+15 (dB)	Gain des basses fréquences
High Gain	-15–+15 (dB)	Gain des hautes fréquences
Niveau	0–127	Niveau de sortie

73 SBF-325325

Cet effet reproduit le Flanger analogique SBF-325 Roland.

Il fournit trois types d'effet Flanger, qui ajoutent une résonance métallique au son, et un effet de type Chorus.

Paramètre Valeur	Explication
Mode	Types d'effet Flanger
	FL1 Un Flanger mono classique
	FL2	Un Flanger stéréo qui conserve le positionnement stéréo du son d'origine.
	FL3	Un Flanger croisé qui produit un effet plus intense.
	CHO Un effet Chorus
Rate (sync sw) OFF, ON		Sur ON, la vitesse est synchronisée avec le tempo du rythme.→u"Scene Tempo"(p. 23)
Rate (Hz) 0,02 à 5,00 [Hz]		Fréquence de modulation de l'effet Flanger
Rate (note)	Note→u« Note » (p. 68)
Depth 0–127		Amplitude de modulation de l'effet Flanger
Manual 0–127		Fréquence centrale sur laquelle l'effet Flanger est appliqué
Feedback 0–127		Quantité par laquelle l'effet Flanger est boostéSi le mode est CHO, ce réglage est ignoré.
CH-R Mode Phase	NORM, INV	Phase de la modulation du canal droit.Il est conseillé de laisser ce paramètre sur Normal (NORM).Si vous choisissez Inversé (INV), la modulation (mouvement de haut en bas) du canal droit est inversée.
CH-L Phase		Phase lors du mélange du son avec Flanger avec le son d'origine.
CH-R Mode Phase		NORM: phase normaleINV: phase inversée
Niveau 0–127	Niveau de sortie

74 LE SDD-320 DIMENSION D ROLAND ND

Modélisation du Dimension D Roland (SDD-320)

Elle procure un son de Chorus clair.

Paramètre Valeur	Explication
Mode	1, 2, 3, 4, 1+4, 2+4, 3+4	Changement de mode.
Low Gain	-15–+15 (dB)	Gain des basses fréquences
High Gain	-15–+15 (dB)	Gain des hautes fréquences
Niveau 0–127	Niveau de sortie

Paramètre Valeur	Explication
Delay Time (sync sw)	OFF, ON	Sur ON, le Delay est synchronisé avec le tempo.
Delay Time (msec)	1 à 2600 [msec]	Règle le temps d'arrivée du son retardé après le son direct.
Delay Time (note)	Note→D« Note » (p. 68)
Feedback -98-+98 (%)		Règle la proportion du son retardé qui est renvoyée dans l'effet. Des réglages négatifs inversent la phase.
HF Damp	200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, BYPASS [Hz]	Règle la fréquence au-dessus de laquelle le son renvoyé dans l'effet est filtré (BYPASS : pas de coupure).
Delay 1 Pan	L64-63R	Emplacement stéréo du Delay 1
Delay 1 Pan	L64-63R	Emplacement stéréo du Delay 1
Delay 1 Level	0-127	Volume du Delay 1
Delay Level	0-127	Volume du Delay 1
Low Gain	-15-+15 (dB)	Gain des basses fréquences
High Gain	-15-+15 (dB)	Gain des hautes fréquences
Balance	D100:0W-D0:100W	Règle l'équilibre entre le volume du son envoyé dans le Delay (W) et le volume du son qui n'est pas envoyé dans le Delay (D).
Niveau 0-127	Niveau de sortie

86 Fuzz

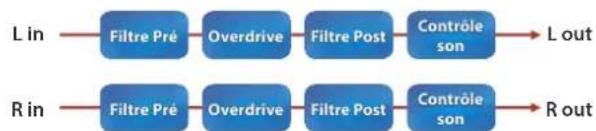

Ajoute des harmoniques et distord intensément le son.

Paramètre Valeur	Explication
Drive	0–127	Règle la quantité de distorsion.Modifie également le volume.
Tone	0–100	Qualité sonore de l'effet Overdrive
Niveau 0–127	Niveau de sortie

87 JUNO-106 Chorus

Modélisation des effets Chorus du JUNO-106 Roland.

Paramètre Valeur	Explication
Mode	I, II, I+II, JX I, JX II	Type de ChorusI+II: État dans lequel deux boutons sont enfoncés simultanément.
Noise Level 0-127		Volume du bruit produit par le Chorus
Balance	D100:0W-D0:100W	Équilibre du volume entre le son sans effet (D) et le son avec effet (W)
Niveau 0-127 Niveau de sortie

92 Excitatriceice

Cela ajoute de la dynamique au son, en faisant monter dynamiquement le haut de gamme à l'aide d'un compresseur à bande divisée.

* Cet effet peut être utilisé comme un IFX. L'effet n'est pas disponible pour le MFX.

Paramètre Valeur Explication
Band2 seuil -80,0–0,0 (dB)		Augmente les niveaux de fréquence moyenne lorsqu'ils sont inférieurs à la valeur spécifiée.
Band2 gain max	0–+24 (dB)	Définit la quantité d'augmentation des niveaux lorsque le volume moyen est faible.
Band3 seuil -80,0–0,0 (dB)		Augmente les niveaux de fréquence haut de gamme lorsqu'ils sont inférieurs à la valeur spécifiée.
Band3 gain max	0–+24 (dB)	Définit la quantité d'augmentation des niveaux lorsque le volume de fréquence haut de gamme est faible.
Split1 fréquence	2000–5000 (Hz)	Fréquence à laquelle les fréquences basse et moyenne sont divisées
Split2 fréquence	3000–10000 (Hz)	Fréquence à laquelle les fréquences moyennes et hautes sont divisées
Niveau 0–127 Niveau de sortie

Note

Liste des modifications de contrôle

Ces messages de modification de contrôle sont utilisés lors du contrôle de AerophoneÀ partir d'un appareil MIDI externe tel qu'un contrôleur MIDI à pied.

CC Fonctions contrôlées Explication
0 Bank Select MSB (CC0)
1 Musulation (en fonction de la scène) vib, tonalité, filtre, niveau, rotatif, Xfade
2 Réspiration (selon la scène) Coupure, dynamique, PMT
4 (selon la scène) growl, sfx, trémolo
5 Portamento Time
6 MSB de saisie de données
7 Volume
9 (selon la scène) Résonance
10 Pan
11 Expression (en fonction de la scène) Expression, dynamique
16 (Surnaturel Control1) Noise Level
18 (Surnaturel Control2) grognement
19 (Surnaturel Control3) mode de pliage, mode glissando, mode de maintien de legato
20 SCENE DOWN
21 SCENE UP
22 Favori bas
23 FAVORITE
24 OCTAVE DOWN
25 OCTAVE UP
26 Transposer
27 Transposition
28 Harmonie SW
29 Drone SW
30 XFADE
32 Banque Sélectionner LSB
38 LSB de saisie de données
64 Hold1
65 Portamento Time
66 Sostenuto
68 Legato
71 Résonance
72 Release Time
73 Attack Time
74 Couper
75 Durée d'affaiblissement (Decay)
76 (Vibrato Rate)
77 Vib Depth (Vibrato Depth)
78 Vib Delay (Vibrato Delay)
80 (Commande surnaturelle 4) staccato, drone, ornement, tambarra, strum, clou, voix woo
81 (Commande surnaturelle 5) chute, pizz
82 (Commande surnaturelle 6) subtone, trémolo
84 Contrôle de portamento
91 Niveau d'envoi Reverb
93 Chorus Level
98 NRPN LSB
99 NRPN MSB
100 NPR LSB
101 MSB RPN
120 Tout le son est désactivé
121 Réinitialiser tous les contrôleurs
123 Toutes les notes désactivées
126 Mode mono activé
127 Mode poly activé

SAX

Enregistreur

Les touches latérales sont désactivées de sorte que la note ne change pas, même si vous appuyez par inadvertance sur la touche latérale gauche ou droite.

ÉLECTRO

1, 2, 3, 4, 5, 6 Le même "C D E F G A B C" comme un sax ou un enregistreur standard
TC, G#, C# Augmenter d'un demi-ton
Ta, TF, EB, B Réduire d'un demi-ton
BB Réduire d'une tonalité entière

Trompette

Les touches de droite 4, 5 et 6 correspondent aux pistons 1, 2 et 3 d'une trompette.

Main gauche

Fingering qui vous permet d'effectuer en utilisant uniquement la main gauche.

Main droite

Fingering qui vous permet d'utiliser uniquement la main droite.

Flûte

Fingering de flûtes.

X, C1, C2, C3 Augmenter d'un demi-ton

p, B, C4, TC, Ta Réduire d'un demi-ton

BB Réduire d'une tonalité entière

G5 A5F#5/G♭5 G#5/A♭5

B5 C6A#5/B>5

Clarinette

Clarinette.

C1 Augmenter d'un demi-ton

p, C5 Réduire d'un demi-ton
