MODE D'EMPLOI IR 2001 TROTEC

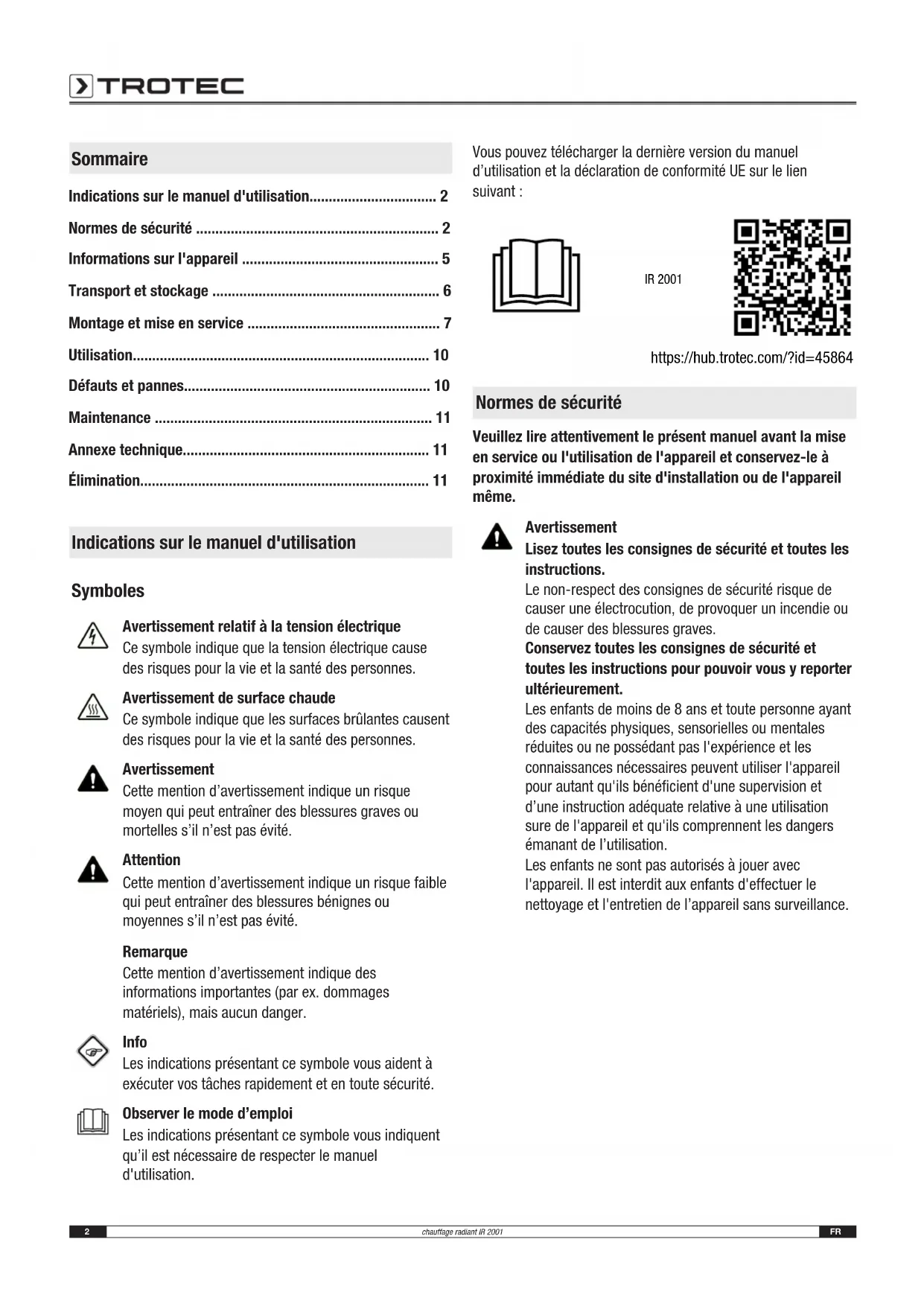

• chauffage radiant IR 2001 Sommaire Indications sur le manuel d'utilisation p. 2
• Normes de sécurité p. 2
• Informations sur l'appareil p. 5
• Transport et stockage p. 6
• Montage et mise en service p. 7
• Utilisation p. 10
• Défauts et pannes p. 10
• Maintenance p. 11
• Annexe technique p. 11
• Élimination Indications sur le manuel d'utilisation Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement de surface chaude Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d'utilisation. Vous pouvez télécharger la dernière version du manuel d’utilisation et la déclaration de conformité UE sur le lien suivant: IR 2001 https://hub.trotec.com/?id=45864 Normes de sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d’une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l’utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance.FR 3 chauffage radiant IR 2001 Avertissement Les enfants de moins de 3ans doivent être tenus à l'écart de l'appareil, sauf s’ils sont l’objet d’une surveillance constante. Les enfants âgés de 3 à 8ans n’ont le droit d’allumer et d’éteindre l’appareil que s’ils font l’objet d’une surveillance ou s’ils ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation, à condition que l’appareil soit placé ou installé dans sa position normale d’utilisation. Les enfants âgés de 3 à 8ans n’ont pas le droit de brancher la fiche secteur dans la prise, de réguler l’appareil, de le nettoyer ni d’effectuer l’entretien utilisateur. p. 11

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• N'exposez pas l’appareil à un jet d’eau direct.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• N'utilisez pas l'appareil comme source d’inflammation.

• Ne couvrez pas l’appareil pendant le fonctionnement.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• Le raccordement secteur doit correspondre aux indications données au chapitre «Annexe technique».

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art.

• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l’appareil, la longueur du câble et l’utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Avant l’entretien, la maintenance ou les réparations, débranchez le câble électrique de l’appareil en le saisissant par la fiche.

• Éteignez l’appareil et retirez le câble électrique de la prise lorsque l’appareil n’est pas en service.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d’éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

• Lors de l’installation, respectez les distances minimum requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux données techniques dans le chapitre «Annexe technique».

• Maintenez toujours une distance de sécurité d’au moins 1m entre la face rayonnante de l’appareil et les matériaux inflammables quels qu’ils soient, comme les tissus, les rideaux, les lits ou les canapés.

• Laissez refroidir l'appareil avant le transport ou la maintenance.

• L'appareil ne doit pas être posé au-dessous d’une prise.

• En raison du risque d’incendie qui existe si l’appareil est couvert ou mal installé, ce dernier ne doit pas être exploité avec un programmateur, une minuterie, un système de commande à distance ou tout autre dispositif permettant de l’allumer automatiquement.

• N’utilisez plus cet appareil si quelqu’un l’a fait tomber ou s’il présente des signes visibles de dommage.4 FR chauffage radiant IR 2001 Utilisation conforme Utilisez l’appareil pour chauffer les surfaces situées à l’extérieur, dans les endroits couverts ou non couverts. Sont considérés comme faisant partie d’une utilisation conforme:

• Le chauffage des surfaces – dans les entrepôts, – dans les pièces de chantiers, – dans les conteneurs, – dans les restaurants, – dans les salons et lors d’évènements, – dans les espaces extérieurs (par ex. les terrasses). Utilisations non conformes prévisibles

• L'appareil n'est pas conçu pour l'utilisation industrielle.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• N’utilisez pas l'appareil pour chauffer un véhicule.

• N'utilisez pas l'appareil à proximité de solvants, de peintures ou d'autres vapeurs facilement inflammables, ni dans des locaux dans lesquels sont stockés de tels produits

• L'appareil ne doit pas être utilisé comme chauffage pour les bébés, les enfants ni les animaux.

• N’utilisez pas cet appareil de chauffage à proximité immédiate d’une piscine!

• Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible. Il est interdit de modifier, compléter ou altérer l’appareil de quelque manière que ce soit. Qualification du personnel Toute personne utilisant le présent appareil doit:

• prendre conscience des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité. savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d’électricité spécialisée ou par la société Trotec. Symboles sur l'appareil Symboles Signification Le symbole apposé sur l’appareil rappelle qu’il est interdit d’accrocher des objets (par exemple des serviettes, des vêtements ou autres) au-dessus de l’appareil ou juste devant celui-ci. Le chauffage ne doit pas être couvert afin d'éviter une surchauffe ou un incendie. Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil. Ne touchez jamais la fiche secteur avec des mains humides ou mouillées. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Risque d’électrocution! Si l'appareil est plongé dans l'eau, il y a un risque d'électrocution! N’utilisez pas cet appareil de chauffage à proximité immédiate d’une piscine! Avertissement de surface chaude Certaines pièces de l’appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou d'autres personnes vulnérables. Avertissement L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.FR 5 chauffage radiant IR 2001 Avertissement Risque d’incendie en cas d’installation incorrecte. Ne placez pas l'appareil sur un support inflammable. Ne placez pas l’appareil sur des moquettes à poils longs. Avertissement Risque de blessures provoquées par le rayonnement infrarouge! Ne restez pas trop longtemps à proximité immédiate de l'appareil. Ne regardez pas directement dans l'appareil pendant une longue période. Respectez les distances minimum. Avertissement L'appareil ne doit pas être recouvert afin d'éviter une surchauffe ou un incendie! Avertissement Les particules grossières de saleté sur les résistances peuvent provoquer une surchauffe de l'appareil. Risque d'incendie Avant de mettre l'appareil en marche, retirez les particules grossières de saleté des résistances conformément au chapitre Maintenance. Comportement en cas d’urgence

1. Arrêtez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil Description de l’appareil L’appareil sert à générer très rapidement de la chaleur. L'appareil est basé sur le principe de fonctionnement de la génération de chaleur par rayonnement infrarouge. Les personnes ou les objets sont ainsi chauffés de façon directe.

• convient à l’utilisation en extérieur pour les espaces couverts ou non couverts

• IP65 étanche à la poussière et aux jets d’eau

• environ 6000 heures d’éclairage et réduction de 80% de la luminosité

• fonctionnement silencieux

• Montage mural ou au plafond

• Inclinaison réglable

• aucun déplacement de poussière (convient aux personnes allergiques)6 FR chauffage radiant IR 2001 Représentation de l’appareil

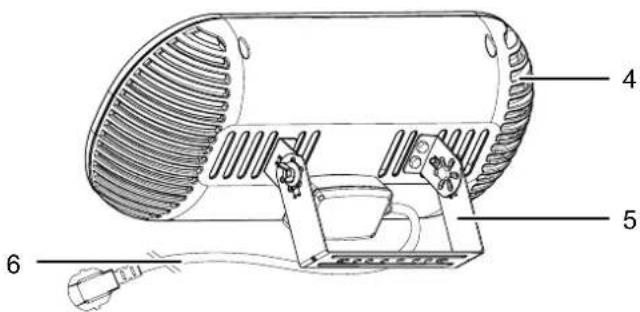

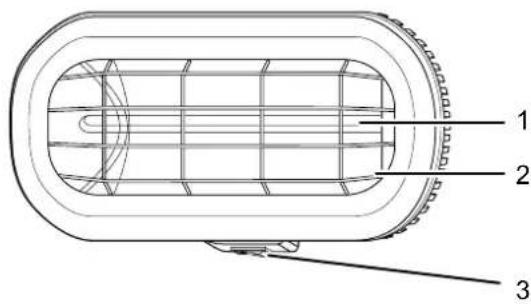

N° Désignation 1 Élément chauffant 2 Grille 3 Interrupteur secteur 4 Entrée d'air 5 Support pour montage mural ou au plafond 6 Câble secteur avec fiche secteur Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Veuillez observer les consignes suivantes avant chaque transport:

• Éteignez l’appareil.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil.

• Laissez suffisamment refroidir l’appareil. Stockage Veuillez observer les consignes suivantes avant chaque stockage:

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Laissez suffisamment refroidir l’appareil. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• debout, dans un endroit protégé de la poussière et de l’exposition directe au soleil

• le cas échéant, protégé de la poussière par une housse

• Ne placez aucun autre appareil ni aucun objet sur l'appareil, afin d'éviter de le détériorerFR 7 chauffage radiant IR 2001 Montage et mise en service Contenu de la livraison

• 2 équerre de fixation

• 1 mode d'emploi Déballage de l’appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Montage Avertissement relatif à la tension électrique Risque de blessures à la suite d’un montage incorrect! Certaines consignes locales ou nationales doivent, le cas échéant, être prises en compte pour le montage. Nous recommandons de faire effectuer le montage par un électricien. L'appareil est conçu pour le montage sur un mur ou au plafond. Respectez les instructions suivantes pour l'installation: Avertissement Risque d'incendie dû à une installation incorrecte! Il existe un risque d'incendie si les distances minimum requises ne sont pas respectées. Observez les indications du chapitre «Installation et mise en service» ainsi que les caractéristiques techniques en annexe. Montage des supports pour le montage au mur ou au plafond ü Utilisez des outils adaptés à la tâche à effectuer.

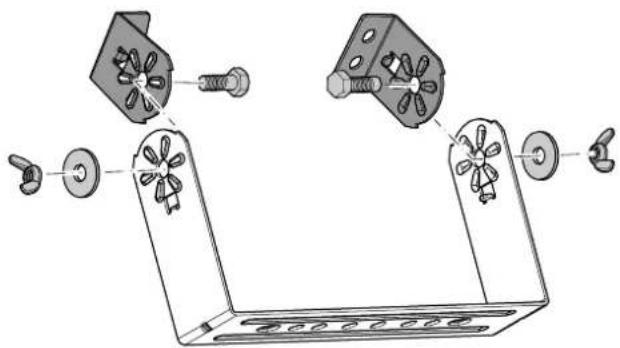

1. Vissez le support mural à l'aide de deux vis de fixation,

deux vis, deux rondelles et deux écrous papillon.

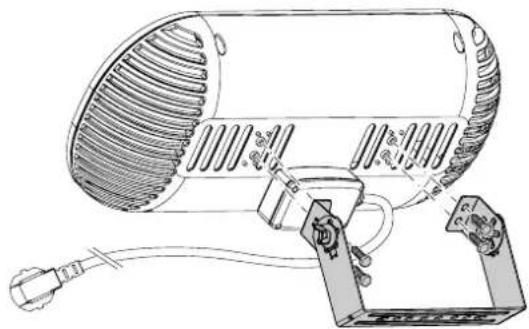

2. Les vis pour la fixation du support mural et de l'appareil

sont pré-installées. Desserrez les quatre vis de l'appareil et vissez le support mural à l'appareil comme illustré. ð Le support mural peut être incliné dans les deux directions entre 30° et 45°.8 FR chauffage radiant IR 2001 Installation Lors de l'installation de l'appareil, observez les distances minimum requises par rapport aux murs et aux objets, indiquées dans le chapitre «Caractéristiques techniques».

• N'installez pas l'appareil directement derrière une porte.

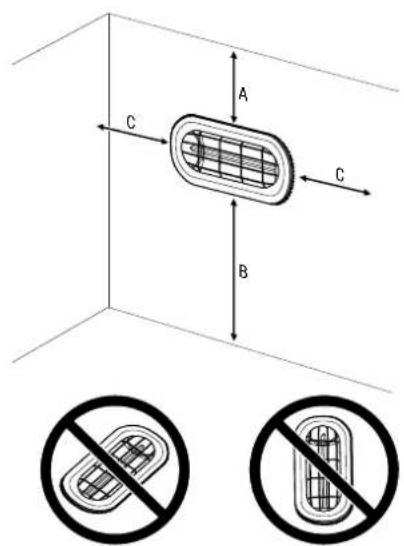

• N'installez pas l'appareil de telle sorte qu'il rayonne directement vers les parois ou les objets. Respectez les distances minimum par rapport aux murs et aux objets indiquées dans le chapitre«Caractéristiques techniques».

• Installez l'appareil uniquement en position horizontale.

• Notez que la distance minimum vers l’avant est également valable pour les objets montés au plafond, comme par exemple les ventilateurs, les lampes ou les arroseurs.

Les éléments suivants sont nécessaires pour l'installation:

• un crayon pour marquer les points de perçage

• un mètre à ruban pour déterminer les écarts

• une perceuse appropriée

• une mèche (Ø 6mm) adaptée au matériau du mur ou du plafond

• une clé plate de 10mm

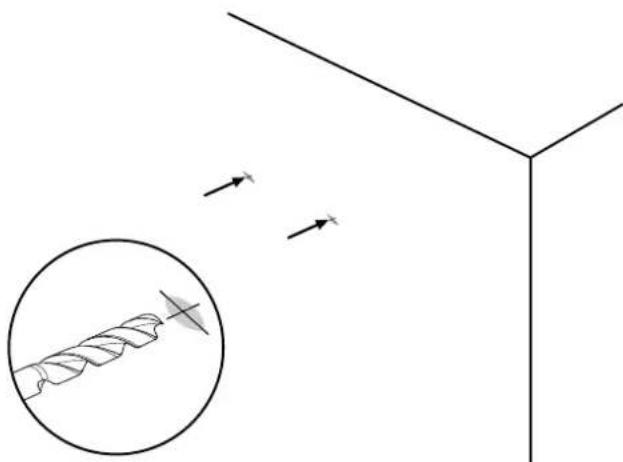

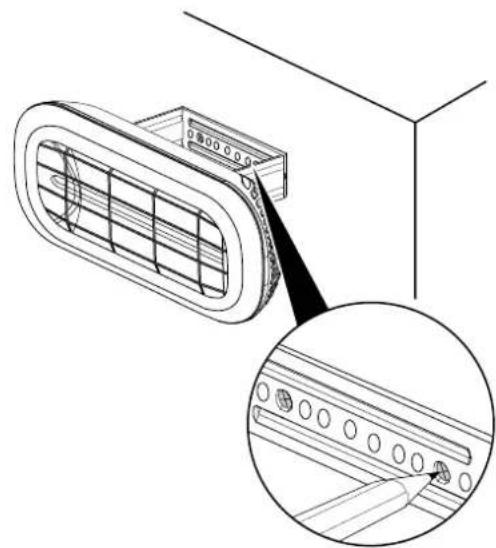

1. Dessinez les trous à percer sur le mur / le plafond:

ð Notez que l’appareil doit être fixé au mur à l’horizontale. À cette fin, faites appel à un niveau à bulle.

2. Percez les trous aux endroits marqués sur le mur/ le

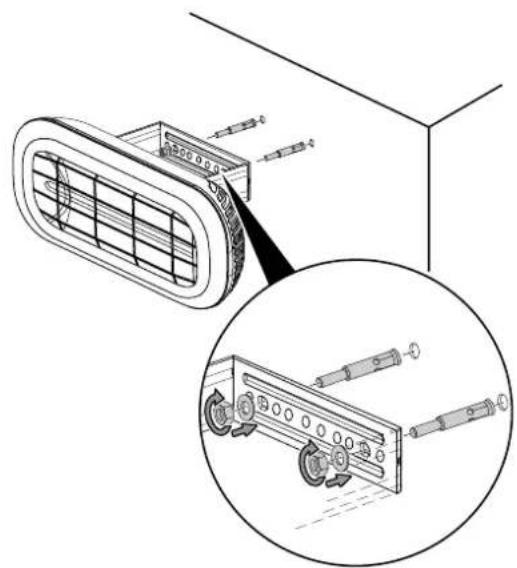

3. Mettez en place les vis à frapper fournies dans les trous,

sans les rondelles ni les écrous.FR 9 chauffage radiant IR 2001

4. Positionnez les équerres de fixation de l’appareil avec les

filetages des vis à frapper et fixez-les au moyen des rondelles et des écrous.

5. Serrez les écrous avec une clé plate de 10mm.

6. Vérifiez la bonne fixation de l’appareil.

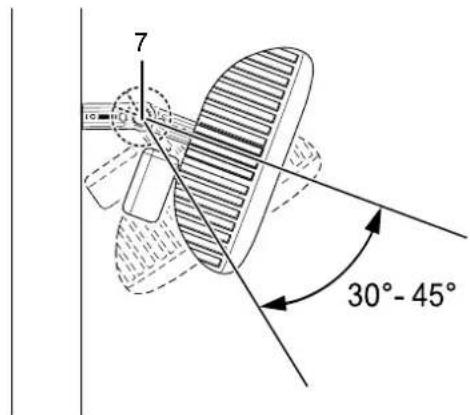

7. Desserrez les écrous à ailettes(7) et inclinez l’appareil à

l’angle souhaité. Attention aux différents angles d'inclinaison. ð Dans le cas d’un montage mural, n’inclinez l’appareil que de 30° à 45° vers le bas.

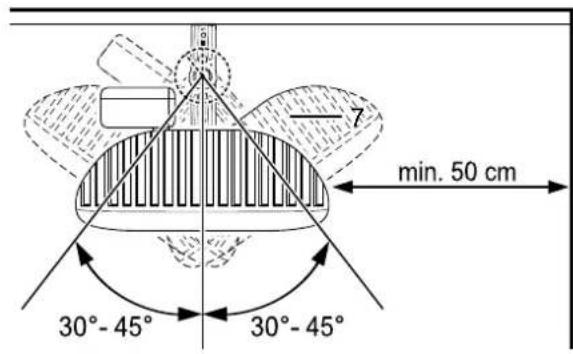

ð Si l’appareil est monté au plafond, vous pouvez l’incliner de 30° à 45° vers les deux côtés.

8. Une fois l’appareil incliné à l’angle souhaité, resserrez les

écrous papillon(7). Mise en service Info Il est possible qu'une odeur apparaisse lors de la première mise en service ou après une longue période de non-utilisation de l'appareil.

• Avant la remise en service de l’appareil, vérifiez l’état du câble d’alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges de câble sont entièrement déroulées.

• Veillez à ce qu'aucun rideau, par exemple, ne soit placé à proximité. Branchement du câble secteur

• Raccordez la fiche secteur à une prise de courant dûment protégée.

• Assurez-vous que le câble secteur soit bien posé derrière l'appareil. Ne faites jamais passer le câble électrique devant l'appareil!10 FR chauffage radiant IR 2001 Utilisation Mise en marche de l'appareil Après avoir installé l’appareil comme il est décrit au chapitre «Montage et mise en service», vous pouvez le mettre en marche. Avertissement de surface chaude La grille(2) devient très chaude pendant le fonctionnement et peut l’être encore après l’arrêt. Ne touchez pas la grille(2) pendant le fonctionnement et tant qu’elle n’a pas refroidi après l’arrêt.

1. Placez l’interrupteur secteur(3) sur la position ON.

ð L'interrupteur secteur(3) s'allume. ð Le chauffage se met en marche et commence à chauffer. Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil en plaçant l’interrupteur secteur(3) sur la positionOFF. Le voyant de fonctionnement clignote en rouge.

• Laissez entièrement refroidir l’appareil.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage. Défauts et pannes Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l’appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l’appareil est endommagé, n’essayez pas de le remettre en marche. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d’éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.

• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec. L'appareil ne chauffe pas:

• L’élément chauffant est peut-être défectueux. Faites remplacer l’élément chauffant défectueux par une entreprise d’électricité spécialisée.

• Contrôlez l’interrupteur secteur(3). Si l’interrupteur secteur se trouve sur la positionOFF, l’appareil est éteint. Mettez l'appareil en marche. FI ou un autre fusible déclenche:

• Vérifiez le fusible. Le cas échéant, éteignez un autre consommateur d’électricité afin de réduire la charge de la ligne.

• Prenez contact avec une entreprise d’électricité spécialisée. L'appareil vibre légèrement lors de la mise en marche et arrête par la suite:

• De légères vibrations lors de la mise en marche sont un phénomène normal. Aucune mesure n’est requise. Remarque Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche. L’appareil ne fonctionne pas parfaitement après les contrôles: Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.FR 11 chauffage radiant IR 2001 Maintenance Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Laissez entièrement refroidir l’appareil. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l’appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Nettoyer l'appareil Avertissement relatif à la tension électrique Ne plongez pas l'appareil sous l'eau. Avertissement de surface chaude Ne touchez pas le réflecteur et les résistances à mains nues. Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce que de l'humidité ne pénètre pas dans le carter. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon. Essuyez le carter après le nettoyage jusqu'à ce qu'il soit sec. Les saletés des résistances sont à enlever au moyen d'un long pinceau à poil. Annexe technique Données techniques Paramètre Valeur Modèle IR 2001 Puissance calorifique 2000 W Raccordement secteur 220-240V ~ 50 Hz Type de fiche secteur CEE 7/7 Indice de protection IP65 Dimensions (longueur x largeur x hauteur) 110 x 460 x 190 mm Distance minimum par rapport aux murs et aux objets: vers le haut (A): vers le bas (B): vers les côtés (C): vers l’avant: 50 cm 240 cm 50 cm 100 cm Poids (kg) 2kg Élimination Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir.Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg
