W10113902 - Cuisinière MAYTAG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière encastrable
Marque	Maytag
Modèle	W10113902
Largeur	30 pouces
Profondeur	25 1/2 pouces
Hauteur	36 pouces
Poids	150 lb
Alimentation	240 V, 60 Hz, 40 A
Type d'alimentation	Électrique
Fonctions du four	Cuisson, gril, convection, auto-nettoyage
Fonctions de la table de cuisson	4 brûleurs électriques
Entretien et nettoyage	Nettoyage des surfaces émaillées, cycle d'auto-nettoyage
Sécurité	Verrouillage du four, arrêt automatique, sécurité enfant
Pièces détachées	Disponibles sur demande
Réparabilité	Indice de réparabilité : 7.5/10
Outils d'installation	Tournevis, mètre ruban, perceuse, foret 1/8 po
Pièces fournies	Planchette de remplissage, brides de montage, vis
Profondeur d'encastrement	25% (67 mm), 214 (57 mm) ou 112 (38 mm)
Garantie	1 an pièces et main-d'œuvre

FOIRE AUX QUESTIONS - W10113902 MAYTAG

Comment installer la planchette de remplissage sur la cuisinière Maytag W10113902 ?

La planchette de remplissage est utilisée si l'espace d'encastrement est trop profond. Mesurez la distance entre l'arrière de l'ouverture et l'avant du plan de travail, puis soustrayez 22 7/8 po (57,8 cm). Choisissez le côté du triangle qui correspond à l'espace (25% (67 mm), 214 (57 mm) ou 112 (38 mm)). Fixez les brides de montage sur les côtés du placard et collez la planchette sur l'adhésif.

Quels outils sont nécessaires pour installer la cuisinière Maytag W10113902 ?

Vous aurez besoin d'un tournevis Phillips n° 2 ou à embout carré n° 2, d'un mètre ruban, d'une perceuse électrique, d'un foret de 1/8 po (3 mm), d'une pince et d'un marqueur ou crayon.

Comment fixer les brides de montage sur la planchette de remplissage ?

Placez une bride à chaque extrémité de la planchette, sur la face inférieure. Pliez la patte inférieure au niveau de l'encoche avec une pince pour servir de support. Pour un espace de 112 po (38 mm), pliez à un angle de ; pour 214 (57 mm) ou 25% (67 mm), pliez à un angle de. Marquez et percez les trous, puis fixez les brides avec les vis fournies.

Comment nettoyer la cuisinière Maytag W10113902 ?

Utilisez un nettoyant doux non abrasif pour les surfaces émaillées. Pour le four, activez le cycle d'auto-nettoyage après avoir retiré les grilles et les accessoires amovibles. Évitez les nettoyants agressifs.

La cuisinière Maytag W10113902 est-elle dotée d'un verrouillage de sécurité ?

Oui, elle dispose d'un verrouillage du four pour empêcher l'ouverture accidentelle pendant le nettoyage ou lorsqu'elle est allumée. Consultez la notice pour activer cette fonction.

Que faire si la cuisinière Maytag W10113902 ne chauffe pas ?

Vérifiez l'alimentation électrique : le disjoncteur ou le fusible. Assurez-vous que la cuisinière est correctement branchée. Si le problème persiste, contactez un technicien agréé.

Comment utiliser le four à convection de la cuisinière Maytag W10113902 ?

Sélectionnez le mode convection sur le panneau de commande. Préchauffez le four à la température souhaitée. Utilisez des plats adaptés et réduisez le temps de cuisson d'environ 25 %.

Quel type de brûleurs possède la table de cuisson Maytag W10113902 ?

Elle est équipée de 4 brûleurs électriques avec commandes rotatives. Les brûleurs avant ont une puissance plus élevée pour un chauffage rapide.

Comment remplacer une pièce défectueuse sur la cuisinière Maytag W10113902 ?

Les pièces détachées sont disponibles sur demande. Pour le remplacement, débranchez l'appareil, retirez les vis et la pièce défectueuse. Installez la nouvelle pièce en suivant les instructions de la notice.

Où trouver la notice complète de la cuisinière Maytag W10113902 ?

Vous pouvez télécharger la notice au format PDF sur notice-facile.com. La notice est en français et compte 4 pages.

MODE D'EMPLOI W10113902 MAYTAG

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage nécessaire

Tournevis Phillips n° 2 ou tournevis à embout carré n° 2 Mètre ruban Perceuse électrique Foret de 1 / 8 (3 mm) Pince Marqueur ou crayon

Pièces fournies

Planchette de replissage 2 brides de montage 4 vis n° 8-18 x 1/2"

REMARQUE: Cette planchette de replissage n'est utilisée que lorsque la profondeur de l'espace d'encastrement de la cuisinière est supérieure à la dimension recommandée.

Installation de la planchette de remplissage

1. On peut utiliser la planchette de replissage pour obturer un espace de 25% (67 mm), 214'' (57 mm), ou 112'' (38 mm).

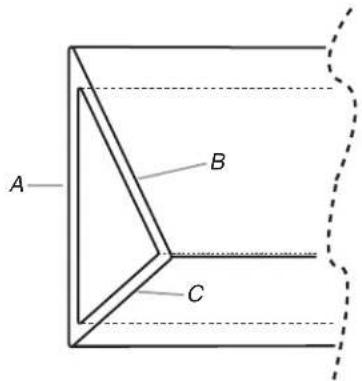

A. 25% (67 mm) B. 214 (57 mm) C. 112 (38 mm)

On recommande d'installer la planchette de remplissage en affleurement avec le plan de travail; cependant ceci n'est pas indispensable.

1. Déterminer la distance approximative entre l'arrière de l'ouverture découverte dans le plan de travail et la cuisinière encastrable : mesurer la distance entre l'arrière de l'ouverture découverte dans le plan de travail et l'avant du plan de travail, et déduire 22% (57,8 cm) de cette dimension.
2. Faire pivoter la planchette de replissage pour déterminer quel côté du triangle s'adapte le mieux à l'espace à obturer.
3. Aligner les rives de la planchette de replissage avec l'arrière de l'ouverture découverte dans le plan de travail et avec les côtés de l'ouverture découverte ontement avec la rive arrière de l'ouverture découverte dans le plan de travail.

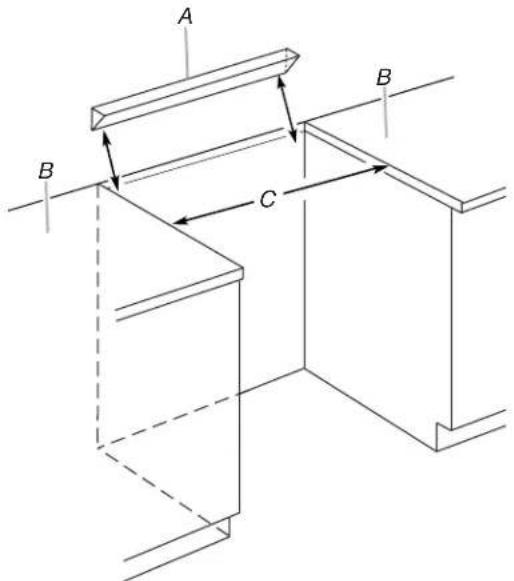

A. Planchette de replissage B. Plan de travail C. Ouvertures découvertes dans le plan de travail

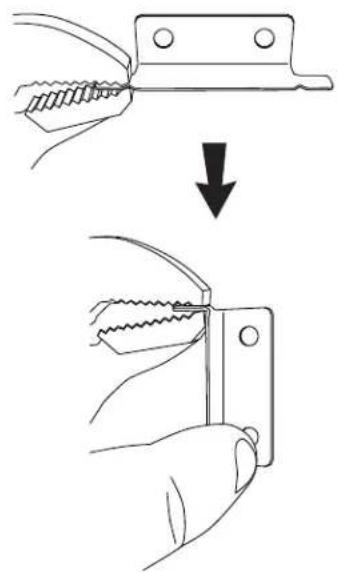

1. Placer une bride de montage à chaque extrémité de la planchette de replissage, sur la face inférieure (selon l'orientation d'installation). Utiliser une pince pour plier la patte inférieure de chaque bride au niveau de l'encoche (la patte doit tenir lieu de support pour la face inférieure de la planchette de replissage). En présence d'un espace à obturer de 214 (57 mm) ou 213 (67 mm), on doit plier la patte de la bride à un angle de. En présence d'un espace à obturer de 112 (38 mm), on doit plier la patte de la bride à un angle de.

REMARQUE: Si la bride n'est pas en affleurement avec le côté du placard, utiliser une plaquette de bois pour combler l'espace; il peut alors être nécessaire d'employer des vis plus longues.

Si la dimension de l'espace à obturer est 112 (38 mm), fixer les brides sur la face de 212 (67 mm). Si la dimension de l'espace à obturer est 214 (57 mm), fixer la bride sur la face de 212 (67 mm). Si la dimension de l'espace à obturer est 212 (67 mm), fixer la bride sur la face de 214 (57 mm).

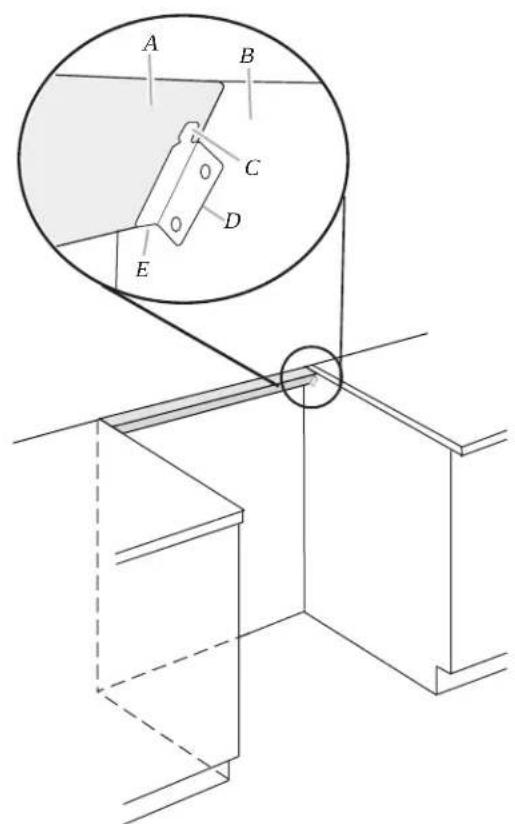

A. Planchette de remplissage B. Côté du placard C. Patte de la bride de montage D. Bride de montage E. Patte pleine de la bride de montage, pour support

1. Marquer la position des trous sur le côté de chaque placard, pour la fixation des brides.
2. Percer les trous nécessaires aux emplacements marqués. Fixer les brides sur les côtés des placards - utiliser les quatre vis n° 8-18 x ½" fournies.
3. Oter la feuille de protection de l'adhésif pour exposer la face adhésive de chaque bride. Appliquer la surface de la planchette de remplissage sur l'adhésif de chaque bride de montage (la face appropriée de la planchette de remplissage).
4. Exécuter le processus normal d'installation de la cuisinière. Voir les instructions d'installation de la cuisinière encastrée.
