Tuo WiFi Lite - Thermostat Vemer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat mural Wi-Fi
Marque	Vemer
Modèle	Tuo WiFi Lite
Alimentation	230 V AC ±10% 50/60 Hz
Sortie relais	5 A / 250 V AC (bistable)
Connectivité	Wi-Fi 2,4 GHz IEEE 802.11 b/g/n
Application mobile	Clima Wi-Fi Vemer (iOS et Android)
Programmation	Hebdomadaire avec 3 températures réglables (T1, T2, T3)
Résolution d'affichage	0,1 °C
Précision de mesure	±0,5 °C
Plage de température mesurée	0 °C à +50 °C
Type de régulation	On/off (différentiel réglable) ou proportionnel (bande et période réglables)
Modes de fonctionnement	Chauffage (hiver) et conditionnement (été)
Écran	Rétroéclairage bleu
Verrouillage clavier	Oui, avec mot de passe (001-999)
Température antigel	Réglable de 1 °C à 50 °C (usine 6 °C)
Compteur horaire	Oui, 5 chiffres, pour chauffage et conditionnement
Changement automatique heure été/hiver	Oui, configurable selon règles UE
Installation	Murale ou sur boîte 503, à 1,5 m du sol
Indice de protection	IP20
Température de fonctionnement	0 °C à +50 °C
Humidité de fonctionnement	20 % à 90 % sans condensation
Température de stockage	-20 °C à +65 °C
Dimensions (estimées)	86 x 86 x 30 mm
Poids (estimé)	150 g
Matériau	Plastique blanc
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation par personnel qualifié. Protection contre les surtensions. Catégorie de surtension III.
Réparabilité	Non spécifiée. En cas de panne, contacter le SAV Vemer.
Pièces détachées	Non disponibles séparément. Appareil à remplacer si défectueux.

FOIRE AUX QUESTIONS - Tuo WiFi Lite Vemer

Comment connecter le thermostat Tuo WiFi Lite à mon réseau Wi-Fi ?

Téléchargez l'application Clima Wi-Fi Vemer sur votre smartphone, créez un compte Vemer, puis ajoutez un nouveau thermostat. Sur le thermostat, appuyez simultanément sur les touches ▲ et ▼ jusqu'à ce que l'icône Wi-Fi clignote. Suivez les instructions dans l'application pour connecter le thermostat à votre réseau domestique 2,4 GHz.

Que faire si l'écran affiche 'bL0c' ?

Cela signifie que le verrouillage du clavier est actif. Pour déverrouiller, appuyez sur n'importe quelle touche jusqu'à ce que l'écran demande le mot de passe. Saisissez le code à 3 chiffres (001-999) défini dans le menu ADV. Le clavier se déverrouille pour 45 secondes environ.

Comment régler la température en mode manuel ?

Depuis l'écran principal, utilisez les touches ▲ et ▼ pour ajuster la température souhaitée. Le mode manuel est temporaire ; il revient en mode automatique après la durée réglée dans le menu TIMER (manuel temporisé).

Quelle est la différence entre les modes chauffage et conditionnement ?

Le mode chauffage (hiver) active le relais lorsque la température mesurée est inférieure à la consigne. Le mode conditionnement (été) l'active lorsque la température mesurée est supérieure à la consigne. La commutation se fait dans le menu ADV.

Comment configurer la programmation hebdomadaire ?

Accédez au menu PROG en appuyant sur la touche NET. Vous pouvez attribuer un programme (P1, P2, etc.) à chaque jour de la semaine, ou personnaliser un programme en définissant pour chaque heure l'une des trois températures T1, T2 ou T3. Utilisez ▲ et ▼ pour naviguer, et appuyez longuement pour ajouter un délai de commutation.

Que signifient les icônes sur l'écran ?

① Horloge, ② Jour de la semaine, ③ Fonctionnement désactivé, ④ Charge active (conditionnement), ⑤ Charge active (chauffage), ⑥ Température mesurée, ⑦ Programme journalier (24 histogrammes), ⑧ Temporisation active, ⑨ Synchronisation Cloud, ⑩ Connexion Wi-Fi, ⑪ Menu de configuration, ⑫ Fonctionnement local.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Depuis l'écran initial, appuyez sur NET pour entrer dans le menu. Quand CLOCK clignote, maintenez enfoncées les touches ▲ et ▼ simultanément jusqu'à voir 'r-ES'. Relâchez, puis appuyez sur la touche □ jusqu'à ce que 'dEF' apparaisse. Si le clavier est verrouillé et le mot de passe inconnu, coupez puis rétablissez l'alimentation et, lorsque tous les segments s'affichent, appuyez sur □ jusqu'à 'dEF'.

Le thermostat affiche une température incorrecte, que faire ?

Vous pouvez ajuster la température mesurée via le paramètre ADJ dans le menu ADV. Ce réglage permet de compenser un écart de -5 °C à +5 °C (valeur d'usine 0 °C). Assurez-vous également que le thermostat est installé à l'abri des courants d'air et de la lumière directe du soleil.

Puis-je utiliser le thermostat sans connexion Wi-Fi ?

Oui, le thermostat fonctionne en mode local. Il conserve sa programmation et ses réglages. Vous pouvez modifier les paramètres directement via les touches. L'icône de fonctionnement local () s'affiche alors. Pour le reconnecter au Cloud, utilisez l'application.

Comment régler la temporisation (minuterie) ?

Accédez au menu TIMER. Vous pouvez choisir entre temporisation manuelle, automatique ou éteinte. Réglez la durée (en minutes) avec les touches ▲ et ▼, puis confirmez avec NET. Le symbole ⏱ s'allume. La temporisation se termine automatiquement ou si le mode de fonctionnement change.

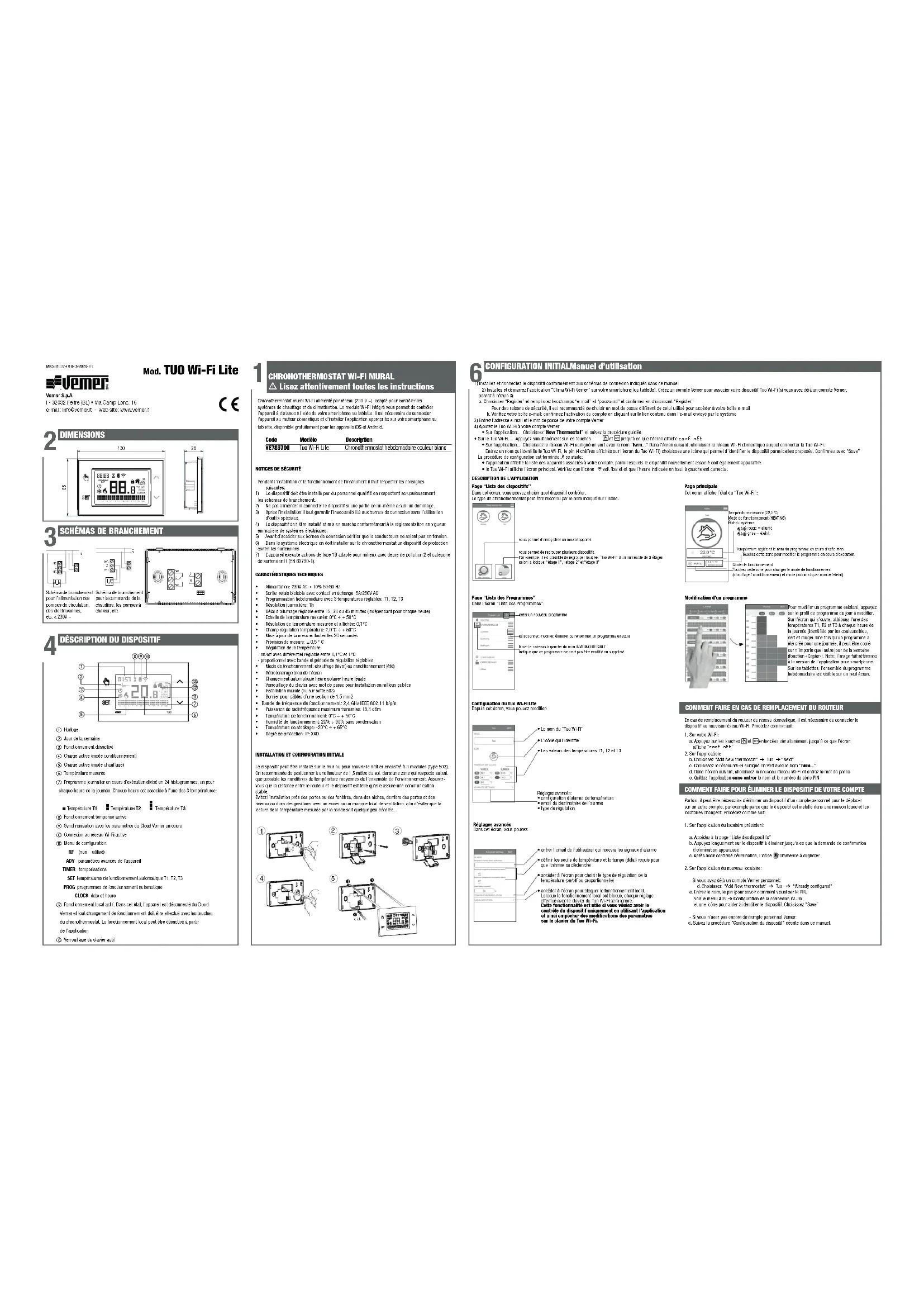

MODE D'EMPLOI Tuo WiFi Lite Vemer

Schéma de branchement pour l'alimentation des pompes de circulation, des électrovannes, etc. à 230V \~ Schéma de branchement pour la commande de la chaudière, les pompes à chaleur, etc.

DÉSCRIPTION DU DISPOSITIF

① Horloge
② Jour de la semaine
③ Fonctionnement désactivé
④ Charge active (mode conditionnement)
⑤ Charge active (mode chauffage)
⑥ Température mesurée
⑦ Programme journalier en cours d'exécution divisé en 24 histogrammes, un pour
chaque heure de la journée. Chaque heure est associée à l'une des 3 températures

■ Température T1

Température T2

Température T3

⑧ Fonctionnement temporisé active
⑨ Synchronisation avec les paramètres du Cloud Vemer en cours
⑩ Connexion au réseau Wi-Fi active
⑪ Menu de configuration

RF (non utilisé)
ADV. paramètres avancée de l'appareil
TIMER temporisations
SET températures de fonctionnement automatique T1, T2, T3
PROG programmes de fonctionnement automatique

CLOCK date et heure

⑫ Fonctionnement local actif. Dans cet état, l'appareil est déconnecté du Cloud
Vemer et tout changement de fonctionnement doit être effectué avec les touches
du chronothermostat. Le fonctionnement local peut être déactivé à partir
de l'application
⑫ Verrouillane d

(3) Verouillage du clavici acul

⚠ Lisez attentivement toutes les instructions

Chronothermostat mural Wi-Fi alimenté par réseau (230 V –), adapté pour contrôler les systèmes de chauffage et de climatisation. Le module Wi-Fi intégré vous permet de contrôler l'appareil à distance à l'aide de votre smartphone ou tablette. Il est nécessaire de connecter l'appareil au routeur domestique et d'installer l'application appropriée sur votre smartphone ou tablette, disponible automatement pour les appareils IPD et Android.

Modèle

VE785700

Description

Tuo Wi-Fi Lite

Chronothermostat hebdomadaire couleur blanc

NOTICES DE SÉCURITÉ

Pendant l'installation et le fonctionnement de l'instrument il faut respecter les consignes
suivantes:
1) Le dispositif doit être installe par du personnel qualifie en respectant scrupuleusement
les schemas de branchlement.
2) Ne pas altinenter il connecter le dispositif si une partie de fur-inémic à subi un dominique. 3) Ansès l'installation il faut goutis l'investeeibilité au homes de conservant sera livérilien
5) Après l'institution d'autre opérieurs
4) Le dispositif doit être installé et mis en marche conformément à la réglementation en viqueur
en matière de systèmes électriques.
5) Avant d'accéder aux bornes de connexion vérifier que le conducteurs ne soient pas en tension.
6) Dans le système électrique on doit installer sur le chronothermostat un dispositif de protection
contre les surtensions
7) L'appareil execute actions de type 1B adapte pour milieux avec degre de pollution 2 et catégorie de surtension III (EN 60730-1)

CARACTÉRISTIQUES TECHNIQUES

• Alimentation: 230V AC ± 10% 50/60 Hz

- Sortie: relais bistable avec contact en échange 5A/250V AC

• Programmation hebdomadaire avec 3 températures réglables: T1, T2, T3

• Résolution journalière: 1h

• Délai d'allumage réglable entre 15, 30 ou 45 minutes (indépendant pour chaque heure)

• Echelle de température mesuree: 0°C ÷ + 50°C

• Resolution de température mesure et affichée: 0,1°C

• Mise a jour de la mesure, toute

- Precision de mesure: ± 0,5 °C - Dripulation de la température:

- Regulation de la température. en/off avec différentiel viable entre 0,10°C et 10°C

d'un avou d'ambondant réglable entre 6,1-6 et 1-6 proportionnel quao hando et période de régulation réelables

• Mode de fonctionnement: chauffage (hiver) ou conditionnement (été)

• Bétroéclairage bleu de l'écran

• Changement automatique heure solaire/ heure légale

• Verrouillage du clavier avec mot de passe pour installation en milieux publics

• Installation murale (ou sur boîte 503)

• Bomier pour câbles d'une section de 1,5 mm2

- Bande de fréquence de fonctionnement: 2,4 GHz IEEE 802.11 b/g/n

• Puissance de radiofréquence maximum transmis

• Température de fonctionnement: 0°C ÷ + 50°C

• Humidite de fonctionnement: 20% ÷ 90% sans condensation

• Temperature de stockage: -20°C ÷ + 65°C

• Degre de protection: IP: XXD

INSTALLATION ET CONFIGURATION INITIALE

Le dispositif peut être installé sur le mur ou pour couvrir le boîtier encastré à 3 modules (type 503) On recommande de positionner à une hauteur de 1,5 mètre du sol, dans une zone qui respecte autant que possible les conditions de température moyennes de l'ensemble de l'environnement. Assurez-vous que la distance entre le routeur et le dispositif est telle qu'elle assure une communication stable.
Évitez l'installation près des portes ou des fenêtres, dans des niches, derrière des portes et des rideaux ou dans des positions avec un excès ou un manque total de ventilation, afin d'éviter que la lecture de la température mesurée par la sonde soit quelque peu décalée.

CONFIGURATION INITIALManuel d'utilisation

1) installez et connectez le dispositif conformément aux schémas de connexion indiqués dans ce manuel

2) Installez et démarrez l'application "Clima Wi-Fi Vemer" sur votre smartphone (ou tablette). Créez un compte Vemer pour associer votre dispositif Tuo Wi-Fi (si vous avez déjà un compte Vemer,

passez à l'étape 3).

a. Choisissez "Register" et remplissez les champs "e-mail" et "password" et confirmez en choisissant "Register"

Pour des raisons de sécurité, il est recommandé de choisir un mot de passe différent de celui utilisé pour accéder à votre boîte e-mail

b. Verihez votre boîte e-mail: confirmez l'activation du compte en cliquant sur le lien contenu dans l'e-mail envoye par le système

3) Entrez l'adresse e-mail et le mot de passe de votre compte Vemer

4) Ajoutez le Tuo Wi-Fi a votre compte vemer

- Sur l'application... Choisissez 'New Thermostat et suivez la procédure guidee. - Sur le Tue Wi-Fi. Annuvez simultanément sur les touches et sur le nuqu'à ce

• Sur le Too Wi-Fi... Appuyez simultalement sur les touches
• Sur l'application. Chaisinnez la ríoqu' Wé. El curlignó en vert avec le nom "hum." Dans l'écran suivant, choisi
• Sur l'application... Choisissez le réseau Wi-Fi surlogie en vert avec le nom ... Dans l'écran suivant, Choisissez le réseau Wi-Fi domestique auquel connecter le Too Wi-Fi. Entraz un nom qui identifie la Tuo Mi-El, la nin (à chiffre affichée sur l'écran du Tuo Mi-El) choisiesz une îâne qui normat d'identifier la denoteit normi callas proposée. Conf
  La procédure de configuration est terminée. À ce stade:
  • l'application affiche la liste des appareils associés à votre compte, parmi lesquels le dispositif nouvellement associé doit également apparaître
• le Tuo Wi-Fi affliche l'écran principal. Vérifiez que l'icône 📋 soit fixe et et que l'heure indiquée en haut à gauche est correcte.

DESCRIPTION DE L'APPLICATION

Page "Liste des dispositifs"

Dans cet écran, vous pouvez choisir quel dispositif contrôler.

Le type de chronothermostat peut être reconnu par le nom indiqué sur l'icône.

Far exemple, il est possible de régloper tous les "so WI-F1" d'un immédie de 3 étages selon la logique: "étage 1", "étage 2" et "étage 3".

Page "Liste des Programmes"

Dans l'écran "Liste des Programmes":

Program List +… créer un nouveau programme

Configuration du Tuo Wi-Fi Lite

Depuis cet écran, vous pouvez modifier:

- configuration d'alarme de température

• email du destinataire de l'alarme • bème de régulation

[Non-Text]

Réglages avancés

Dans cet écran, vous pouvez:

[Non-Text]

Quand le dispositif est connecté au réseau Wi-Fi, il acquiert les réglages de date et d'heure du serveur et aucun réglage n'est requis. Cependant, s'il est nécessaire de définir manuellement les valeurs de date et d'heure, procédez comme suit:

Pour quitter le réglage de la date et de l'heure:

- appuyez une fois sur la touche NET pour revenir au menu de configuration

- appuyez deux fois sur la touche NET pour quitter le menu et revenir à l'écran initial

- pour modifier les paramètres de changement d'heure d'été / d'hiver, appuyez sur la touche

pendant longtemps (voir "Configuration du changement d'heure d'été / d'hiver")

Configuration du changement d'heure légale/solaire

Il est possible de configurer le dispositif pour gérer independamment la mise à jour de l'heure legale. Le cielage divine fumit:

reglage d usine fourm;
• le septembre hors re salaire -2 l'âmpie (+ 1h) la dernier dimanche de meso à 02:00 hors res

- le passage heure solaire legale (+ 1h) le dernier dimanche de mars à 02.00 heures - le passage heure légère esloire (.1h) le dernier dimanche d'octobre à 03:00 heures

- le passage heure legale → solaire (1 m) le dernier dimanche d'octobre à 03.00 heures. Pour modifier la configuration du changement d'houm linole/actien:

Pour modifier la configuration du changement d'heure legali/solaire.

- pendant la modification de l'un des paramètres de l'homique (secondes, minutes, heures, année, mois ou lieu), occupez aux le truche ▲ pendant longempe à neu/à ce que ALTO apparaît eux l'érom pl'écès

ou jour), appuyez sur la touche (perduant longtemps jusqu'à ce que Auto apparaît sur l'ecram l'ecram

Si la fonction est activée (AUTO ON), pour chaque changement d'heure il est nécessaire de régler:

1. Le jeux de la semaine (1. Lundi 7. Dimanche)

1 le jour de la semaine (1 = Lundi ..., 7 = Dimanche) 2 la semaine du mois (1st = premier, 2st = deuxième, 1 St = dernière)

1. La semaine du mois (1er = premier, Est = academic, ... Est = dernier,
2. Le mois de l'année

4 l'heur

1. 2014年

utiliser les touches et pour régler la valeur et la touche

pour confirmer et passer au paramètre suivant

Pour quitter la configuration du changement d'heure legalie/solaire:

- appuyez une fois sur la touche pour revenir au menu de configuration - appuyez deux fois sur la touche pour quitter le menu de configuration

- appuyez deux fois sur la touche pour quitter le menu de coignération Note: le changement heure solaire → légale est identifié par le symbole

le changement heure légale → solaire est identifié par le symbole

Par exemple, en Italie l'heure légale commence le dernier (LST) Dimanche

à 02:00 heures et se termine le dernier (LST) Dimanche (7) d'octobre (10) à 03:00 heures.

MENI PROG - RÉCLAGE DES PROGRAMMES

MENO PROJ - REGLADE DES PHOANNIMES Accédaz au menu BPOG pour modifier la programmation du fonctionnement automatique

Accédez au menu FROD pour modifier la programmation du fonctionnement automatique. Le réglage d'usine fournit:

• le programme P1 du lundi

• le programme P1 du l'auur du vendouri • le programme P2 le samedi et le dimar

Si cette programmation ne satisfait pas vos exigences, vous pouvez:

- attribuer un programme différent pour un ou plusieurs jours de la semaine

- modifier un ou plusieurs programmes existants en personnalisant le profil, c'est-à-dire

en attribuant différents niveaux de température pour une ou plusieurs heures de la journée.

Comment choisir un programme différent pour le jour Y

Si le programme satisfait vos exigences

- appuyez une fois sur la touche pour confirmer et choisir un autre jour auquel attribuer un

programme différent

- appuyez deux fois sur la touche pour revenir au menu de configuration

- appuyez trois fois sur la touche pour quitter le menu et revenir à l'écran initial

Si aucun programme satisfait vos exigences

- choisissez celui le plus proche de vous et appuyez sur la touche pour personnaliser le profil:

- à partir de minuit 00:00, appuyez sur ↗ et your attribuer à chaque heure de la journée

l'une des 3 températures T1, T2 ou T3 et pour confirmer et passer à l'heure suivante.

- pour introduire un retard de commutation pour l'heure sélectionnée, appuyez sur la touche

pendant longtemps. Pour plus d'informations, voir "Fonctionnement du retard de commutation".

Quand le profil du programme est adapté à vos exigences:

- appuyez sur la touche NET pour quitter la personnalisation

Fonctionnement du retard de commutation

Regler un délai de commutation pour une heure spécifique afin de maintenir, pendant la durée

du délai, la valeur de température attribuée à l'heure précédente Pres exemple, si la programme fœuvit:

Par exemple, si le programme tournit:

12 de 12 à 13 et 13 de 13 à 14 avec un retard de 30 minutes

le chronothermostat reguie la température en fonction de la valeur de T2 de 18 à 19-20 et T3 de 18-20 à 14-20.

12 de 12 a 13:30 et 13 de 13:30 a 14:00

Il est possible de regler les retards de 15, 30, 45 minutes, indépendants pour chaque heure de la journée.

MENIL SET - BÉGLAGE DES TEMPÉRATURES T1. T2. T3

Accédez au menu SET pour modifier les valeurs des 3 températures utilisées en fonctionnement automatique. Le réglage d'usine fournit:

- T1 = 5°C, T2 = 15°C, T3 = 18°C (fonctionnement chauffage/hiver) - T1 = éteint, T2 = 23°C, T3 = 25°C (fonctionnement conditionnement/ été *)

Pour quitter le changement de température:

- appuyez une fois sur le bouton pour revenir au menu de configuration

- appuyez deux fois sur la touche pour quitter le menu et revenir à l'ecran initial Note: les valeurs de température comprises entre L ^0 (valeur minimale) et H I (valeur maximale) sont autorisées. Ces valeurs d'usine sont: L ^0 = 2°C, H I = 50°C mais peuvent être modifiées via le menu ADV. Note: la condition T1 ≤ T2 ≤ T3 doit être respectée.

MENU TIMER - RÉGLAGE TEMPORISATION

Régler une temporisation pour prolonger l'opération en cours pendant la durée de la

temporisation même. 3 temporisations sont disponibles:

- Manuel temporisé: régler une temporisation pendant le fonctionnement manuel pour

maintenir cette opération jusqu'à son expiration. À la fin de la temporisation, le dispositif active

le fonctionnement automatique.

- Automatique temporisé: régler une temporisation pendant le fonctionnement automatique

pour maintenir cette opération jusqu'à son expiration.

A la fin de la temporisation, le dispositif active le fonctionnement eteint.

- Eteint temporise: regier une temporisation pendant le fonctionnement était pour conserver cette opération (inqui) par expiration. La fin de la temporisation le dispositif active de

cette opération jusqu'à son expiration. A la fin de la temporsation, le dispositif active la fonctionnement automatique ou manuel, selon le fonctionnement qui était affect de

foncioufinement automatique ou mandel, selon le fonctionnement qui était acuir avant de c'étoindre.

Comment régler une temporisation

Pour quitter le changement de la temporisation:

- appuyez une fois sur la touche 📂 pour revenir au menu de configuration

- appuyez deux fois sur la touche pour quitter le menu et revenir à l'écran initial

Quand la temporisation est en cours, le symbole ✕ est allumé

Note: pour annuler une temporisation en cours ou pour quitter sans activer

la temporisation, reglez 00

Note: la temporisation se termine en cas de modification du mode de fonctionnement.

MENUL ADV - RÉGLAGE PARAMÈTRES AVANCÉS

20

Dans le menu ADV, les paramètres relatifs à la configuration avancée de l'appareil sont proposés en

séquence. presse:

- les touches et pour modifier la valeur du paramètre sélectionné

- la touche pour passer au paramètre suivant

- la clé pour quitter et confirmer les modifications

Remarque: l'appareil quitte le menu après environ 40 secondes sans appuyer sur aucun bouton.

Mode de fonctionnement

Configurer:

• r t5c si l'appareil est connecté à un système de chauffage

(fonctionnement hivernal)

- cond si le dispositif est connecté à un système de conditionnement

(fonctionnement été)

valeur d'usine: F-15c (chauffage)

Type de régulation

(ce menu n'est actif que si mode de fonctionnement = chauffage)

Il est donc conselle de modifier ce paramètre uniquement en cas de besoin réel

Paramètres pour le type de régulation

(ce menu varie selon le type de régulation choisi)

Si le type de régulation choisi est on/off, régler le différentiel d IF

Valeurs autorisées: 0,1 °C ÷ 1 °C Valeur d'usine: 0,3 °C

Si le type de régulation choisi est proportionnel

définir la bande bod et la période PEc

Valeurs autorisées: 0.5°C ÷ 5°C (hande), 10, 20 ou 30 minutes (période).

Valeur d'usine: 0,5°C (bande), 10 minutes (période).

Température antigel

(Ce menu n'est actif que si mode de fonctionnement = chauffage)

La température antigel évite le risque de gel du système

quand le fonctionnement éteint ⏻ est réglé sur le chronothermostat

Valeure autorisée: 1°C - 50°C Valeur d'usine: 6 °C

Valcurs autonomées. "10" = 50/6" vaicul d'âmic. 0/6" Note: le réglage "...." exclut la fonction antinel; dans ce cas

Note: le réglage exécut la fonction analog, dans ce cas, quand le dispositif est éteint, aucune température minimum est garantie

Régulation de la température mésurée

Dans des conditions d'installation particulières, il peut arriver que la température mesurée par le dispositif s'écarte de la température moyenne de la pièce. Dan cas, introduisez un réglage de température avec le menu ADJ.

[Non-Text]

Valeurs autorisées: -5°C ÷ 5°C Valeur d'usine: 0 °C.

Note: la valeur de température affichée sur l'écran pendant le fonctionnement

normal comprend le réglage introduit.

Configuration de la connexion WI-FI

Ce sous-menu se compose de 3 écrans différents et décrits ci-dessous.

Pour passer d'un écran à un autre, utilisez les touches et

- le PIN du dispositif. Il s'agit d'un numéro à 4 chiffres nécessaire pour associer

le dispositif à votre compte Vemer

•

Cet écran montre également:

allume fixe: dispositif connecte au réseau domestique

•ignocant: recherche d'un réseau Wi-Fi en cours

- l'association entre le dispos

allumé fixe: associé à un compte Vemer

clignotant: non associé à un compte Vemer

Note: pendant les 20 premières secondes, environ, l'affichage de cet écran,

l'icône clignote toujours.

- l'adresse MAC du dispositif. Il s'agit d'une séquence de caractères qui identifié

de manière unique un dispositif au sein d'un réseau de dispositifs (la lecture

doit être effectuée de gauche à droite. Dans l'exemple: C28d7b)

- la force du signal entre l'appareil et le routeur (FLD).

Par valeurs:

- supérieurs à -60 dB: excellente qualité du signal

- entre -60dB et -90dB: bonne qualité du signal

- moins de -90 dB: mauvaise qualité du signal qui pourrait compromettre

la communication entre l'appareil et le routeur

Dans ce cas, rapprochez l'appareil du routeur.

Réglage de température minimum / maximum

Dans des conditions d'installation particulières, par exemple dans les bâtiments

publics, les hôtels, etc., il peut être utile de limiter l'intervalle de valeurs que

les températures T1 / T2 / T3 et Tm peuvent prendre, afin d'éviter des réglages

incorrects par l'utilisateur.

• L Ω est la limite inférieure

Valeurs autorisée: 2°C ÷ H I Valeur d'usine: 2°C

• H / est la limite supérieure

Valeurs autorisées: LD ÷ 50^ Valeur d'usine: 50^

Mot de passe pour le verrouillage des touches

Dans des conditions d'installation spéciales, par exemple dans les bâtiments

Dans des conditions à motivation spéciales, par exemple dans les basins publics, les hôtels, etc., il peut être nécessaire de bloguer le clavier afin

d'empêcher toute modification des paramètres par des personnes non autorisées

Pour autre la village du clavie, définisant un met de casse

Pour activer le ve entre 001 et 999

entire 601 et 555

Pour désactiver le verrouillage, appuyez sur la touche ✅ jusqu'à ce que “--” soi

réglé. Quand le verrouillage du clavier est actif. l'écran affiche le symbole

après avoir appuyé sur une touche, le mot BLOC apparaît. Pour savoir comment

déverrouiller le clavier, voir «Déverrouillage du clavier».

Compteur horaire de fonctionnement du système

Il affiche les heures de fonctionnement du système (contacts du relais sur C-NA).

Le dispositif de deux compteurs indépendants (à 5 chiffres) pour le

fonctionnement chauffage et pour le fonctionnement conditionnement,

mais seul le compteur du mode de fonctionnement sélectionné est affiche

Pour réinitialiser le compteur, pendant l'affichons arrivant sur la touche

Pour finnibaliser le compteur, pendant l'aménage appuyez sur la touche pendant longtemps. La compte maximum est de 65525h (emiron 7 ans)

pendant longtemps. Le compte maximum est de 63539 (environ 7 mars), quand ce chiffre est atteint, le compteur renrend le décompte a partir de 0b

RÉINITIALISATION DU DISPOSITIF

Effectuez une réinitialisation pour annuler les réglages effectués et remettre le dispositif dans l'état dans lequel il se trouve quand il est retiré de l'emballage.

Pour réinitialiser:

1. à partir de l'écran initial, appuyez sur la touche pour accéder au menu de configuration. Le mot CLOCK clignote.

2. appuyez sur les touches ▲ et ▼ multanément jusqu'à ce que l'écran affiche "r-ES".

3. quand l'écran affiche tous les segments, appuyer sur la touche □ jusqu'à ce que "dEF"

Pour réinitialiser si le verrouillage des touches est actif et que le mot de passe n'est pas connu, vous devez déconnecter et rétablir l'alimentation et, quand l'écran affiche tous les segments, appuyez sur la touche jusqu'à ce que "dEF" apparaît.

Mode de fonctionnement	chauffage (hïves)	Rég, température ADI	0 °C
Type de régulation	on/off	Température réglable min	2 °C
Différentiel (on/off)	0,3 °C	Température réglable max	50 °C
Bande (proportionnelle)	0,5 °C	Compteur horaire de fonctionnement	0 h
Préiode (proportionnelle) 10 minutes		Changement automatique de l'heure légale	actif (scales règles de TUE)
Température antigel OFF	6 °C	Rétroéclairage	actif
		Met de passe de vernouillage des touches	desactivé

AUTRES FONCTIONS DU DISPOSITIF

Affichage de la température journalière minimum/maximum

Le dispositif enregistre les valeurs de la température et de l'humidité minimum et maximum

mesurées pendant la journée.

Pour déverrouiller le clavier:

Quand le verrouillage des touches est actif, le dispositif règle la température en utilisant la

programmation définie. Dans cette condition, après avoir appuyé sur une touche,

l'écran affiche le mot *bL0c

1. Pendant l'affichage du mot "bL0c", appuyez sur l'une des 4 touches jusqu'à

ce que l'écran affiche

1. Saisissez le mot de passe correct avec les touches 📄 e confirmez avec la touche .

Le clavier reste déverrouillé pendant environ 45 secondes après la dernière pression sur une contrôle, enquée qui le clavier n'active le vertuillons.

une touche, après quoi le clavier reactive le verrouillage.

Pour liberer le verrouillage des touches, voir «Mot de passe pour le verrouillage

Rétroéclairage de l'écran

Le rétroéclairage bleu de l'écran pendant le fonctionnement normal est allumé mais peut être désactivé si l'installation l'exige (par exemple dans les chambres à coucher).

Dans cette condition, le thermostat continue de fonctionner normalement et le rétroéclairage s'allume quand vous accédez aux menus de modification du setpoint, de programmation avancée et d'insertion du pin.

NORMES DE RÉFÉRENCE

Déclaration de conformité UE

Déclaration de conformité UE: Vemer déclare que le dispositif est conforme à la directive 2014/53/UE (RED) en référence aux normes suivantes: EN 60730-2-7, EN 60730-2-9, ETSI EN 300 328, ETSI EN 301 489-1, ETSI EN 301 489-17 Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet www.vemer.it
