Caractéristiques techniques	Boîtier NAS 8 baies, compatible avec les disques durs 3,5" et 2,5".
Dimensions	Largeur : 230 mm, Hauteur : 210 mm, Profondeur : 450 mm.
Poids	Poids net : 7,5 kg.
Connectivité	Ports USB 3.0, ports eSATA, ports réseau Gigabit Ethernet.
Utilisation	Idéal pour le stockage de données, la sauvegarde et le partage de fichiers en réseau.
Maintenance	Accès facile aux baies pour l'installation et le remplacement des disques durs.
Sécurité	Support des configurations RAID pour la redondance des données.
Informations générales	Compatible avec divers systèmes d'exploitation NAS, y compris Windows, macOS et Linux.

FOIRE AUX QUESTIONS - DS380 SILVERSTONE

Comment installer les disques durs dans le SILVERSTONE DS380 ?

Pour installer les disques durs, ouvrez le panneau latéral du NAS, localisez les baies des disques, puis insérez les disques dans les supports en veillant à bien les fixer avec les vis fournies.

Le SILVERSTONE DS380 est-il compatible avec tous les systèmes d'exploitation ?

Le SILVERSTONE DS380 est compatible avec la plupart des systèmes d'exploitation NAS comme FreeNAS, Unraid, et d'autres distributions Linux. Assurez-vous de vérifier la compatibilité avec votre système spécifique.

Comment résoudre un problème de surchauffe du SILVERSTONE DS380 ?

Assurez-vous que le NAS est bien ventilé, vérifiez que les ventilateurs fonctionnent correctement et nettoyez les filtres à poussière. Vous pouvez également envisager d'ajouter des ventilateurs supplémentaires si nécessaire.

Comment réinitialiser le SILVERSTONE DS380 aux paramètres d'usine ?

Pour réinitialiser le NAS aux paramètres d'usine, localisez le bouton de réinitialisation à l'arrière de l'appareil, maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Quel est le nombre maximum de disques durs supportés par le SILVERSTONE DS380 ?

Le SILVERSTONE DS380 peut supporter jusqu'à 8 disques durs de 3,5 pouces dans ses baies internes.

Comment mettre à jour le firmware du SILVERSTONE DS380 ?

Visitez le site web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware via l'interface utilisateur du NAS.

Que faire si le SILVERSTONE DS380 ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Testez également avec un autre câble d'alimentation. Si le problème persiste, contactez le support technique.

Le SILVERSTONE DS380 prend-il en charge RAID ?

Oui, le SILVERSTONE DS380 prend en charge les configurations RAID, y compris RAID 0, RAID 1, RAID 5, RAID 6 et RAID 10, selon le contrôleur que vous utilisez.

MODE D'EMPLOI DS380 SILVERSTONE

Le panneau frontal du DS380 contient un curseur pour paramétrer la luminosité du DEL. Si vous souhaitez paramétrer la luminosité, nous vous suggérons de mettre le système en marche ardoise avec le panneau fermé puis d'ouvrir le panneau pour paramétrer le curseur de luminosité vers le haut ou vers le bas vers le niveau désiré.

Le panneau frontal contient un verrou du bouton d'alimentation. Quand le bouton d'alimentation est verrouillé, vous ne pouvez désactiver le bouton d'alimentation du panneau frontal, le seul moyen est d'appuyer sur le panneau frontal et de nouveau. Avant la fermeture du panneau frontal, vous pouvez utiliser la clé pour verrouiller le panneau frontal et désactiver complètement le bouton d'alimentation. Ce design unique sort pour éviter les appuis accidentels sur le bouton d'alimentation.

Ouvrez le panneau frontal et retirez toutes les baies hot-swap

Retirez les vis du panneau latéral pour le retirer

Retirez les vis de la cage du lecteur primaire pour le retarder du boîtier

Retirez les vis de 2,5" de la cage du lecteur primaire pour le retirer du boîtier

Installez la plaque de protection I/O de la carte mère sur le boîtier

Installe la plaque de E/S de la placard à la carcasse

Installez la carte mémo

Installe la placabase

Nous vous recommendons de connecter maintenant tous les cables nécessaires sur la carte mere

Installez les lecteurs de 2,5" sur la cage du boîtier de 2,5", s'il n'y a pas de connecteurs SATA, nous recommandons d'utiliser SilverStone's CP06-E.

Si vous utilisez une source d'alimentation modulaire, connectez-y d'abord tous les câbles nécessaires avant de réinstaller la cage de lecteurs de 2,5" dans le boîtier. Tous les câbles nécessaires aux lecteurs installés dans la cage de lecteurs 2,5" doivent aussi être connectés.

Installez la carte d'extension. Si nécessaire, vous pouvez convertir la troisième fente de lecteur de la cage du lecteur primaire en un module de support pour les longues cartes d'extension.

Placez la cage du lecteur primaire sur le boîtier et connectez tous les câbles SATA/SAS, les câbles périphériques à 4 broches à partir de la source d'alimentation, ainsi que les câbles de ventilateurs sur le fond de panier de la cage du lecteur.

Une fois tous les câbles connectés, réinstalle avec soin la cage du lecteur primaire dans le boîtier.

Reinstallez le panneau l'étal

Installez les lecteurs dans les baies hot-swap.

Reinsérez les baies avec les disques durs installés dans le boîtier pour terminer l'installation.

Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les interrupteurs d’allumage et de réinitialisation ne possèdent pas de polarité, donc ils peuvent être branchés dans les deux sens.

Veuillez-vous référer au manuel de votre carte mère pour la description des broches "des connecteurs du panneau frontal" et des broches "des connecteurs du panneau système". Les câbles colorés en blanc/noir sont négatifs alors que ceux d'une autre couleur sont positifs. Les câbles de la LED Power sont séparés afin d’être compatibles avec différentes cartes mères, donc vérifiez bien qu'ils sont branchés avec la bonne polarité en vous référant au manuel de votre carte mère.

Au-dessous de la description des broches des portes d'E/S, veuillez aussi vérifier sur le manuel de votre carte mère de manière croisée que les broches sont correctement placées. Les connecteurs d'E/S de SilverStone sont en bloc pour en simplifier leur installation.

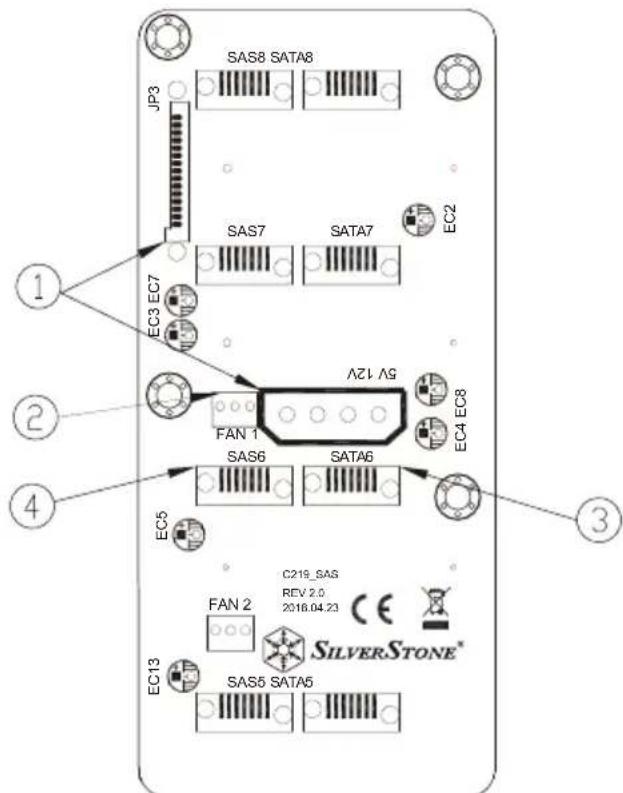

1. Il y a un connecteur de périphérique 4 broches et trois connecteurs SATA 15 broches, veuillez ne pas tous les raccorder à un seul câble de l'alimentation électrique. Veuillez les raccorder avec au moins deux câbles directement de l'alimentation électrique.
2. Veuillez raccorder les ventilateurs de boîtier du panneau latéral aux embase des ventilateurs du panneau arrière. 3. Les connecteurs SATA/SAS sur le côté droit sont le canal primaire, veuillez les raccorder en premier. 4. Les connecteurs SAS secondaires sur le côté gauche ne sont utilisés qu'avec des lecteurs SAS. Ils ne sont pas obligatoires si vous n'avez pas suffisamment de connecteurs SAS depuis votre carte SAS.

La hauteur maximale est de 57mm et il y a un espace de 5.7mm autour du bord de la carte mère.

Le DS380 a besoin de SFX PSU d'une profondeur standard de 100 mm.

Cage de lecteur primaire avec huit lecteurs hot-swap installés

Si la cage de lecteur primaire est totalement remplie, il y a alors une limite stricte de la longueur de carte graphique

La limite de largeur de la carte graphique est de 6 pouces

*Si la largeur de la carte est inférieure à 2,35 pouces, il n'y a alors aucune limite de longueur

B. Si la carte dépasse les limites ci-dessus, vous devez remplacer la plaque d’arrêt sur la fente du troisième lecteur par le module support des longues cartes d’extension sur la boîte d’accessoires. La longueur maximale de la carte graphique peut être étendue à 11 pouces. La limite maximale de la largeur est de 4,38 pouces. À environ 6 à 6,4 pouces de l’arrière, il n’y a pas d’espace pour les câbles de montage latéral PCI-Express. Si la carte a une plaque d’arrêt, son épaisseur ne peut dépasser le PCB de 3,3 mm.

C. Si la carte graphique que vous utilisez ne possède pas de plaque arrière, veuillez caler le bloc inclus sur le support en plastique du châssis pour améliorer le maintien.

Les câbles de 180 degrés ou les connecteurs droits sont recommandés pour éviter les interférences avec les composants sur le fond de panier.

(1) Il existe une restriction stricte de hauteur de CPU. Nous recommandons d'utiliser les systèmes de refroidissement liquides tout-en-un si une haute performance de refroidissement est nécessaire. (2) Quand vous choisissez une carte graphique, nous vous recommandons les modèles qui disposent de ventilateur de sortie sur la fente arrière, ici garantissant une ventilation fluide et efficace à l'intérieur du DS380 pour une performance de refroidissement maximale.

A. Si vous avez un système de lecteur installé dans l'une des baies hot-swap et que vous avez besoin de le fixer pour éviter de le retirer accidentellement, un trou pour vis est fourni à droite sur la cage primaire pour cette utilisation. B. Les étiquettes autocollantes sont fournies avec les baies hot-swap. Vous pouvez les utiliser pour marquer et différencier les lecteurs. C. Si nécessaire, vous pouvez convertir la troisième fente de lecteur de la cage du lecteur primaire en un module de support pour les longues cartes d'extension.

La conception à pression d'air positive du DS380 est une configuration efficace permettant de réduire l'accumulation de la poussière dans le boîtier. De petites particules d'air ou de peluche s'accumuleront avec le temps sur les filtres d'aspiration, et non sur les composants à l'intérieur du boîtier. Pour conserver les excellentes performances de refroidissement du DS380 au fil des ans, nous vous recommandons de nettoyer l'ensemble des filtres des ventilateurs, tous les trois ou six mois (selon notre environnement). Vous trouverez ci-dessous les étapes vous expliquant comment retirer les filtres des ventilateurs.

Pour acheter un filtre du ventilateur au détail comme pour l'améliorer ou pour le remplacer en caisson de perte, de dommage ou simplement en rechange, vous pouvez rechercher sur notre site Internet pour connaître les revendeurs ou les distributeurs les plus proches de chez vous: https://www.silverstonetek.com/fr/where-to-buy/

1. Commencez par retirer le panneau latéral
2. Retirez totalement la cage de lecteur primaire
3. Si votre carte d'extension est devant les ventilateurs, retirez-la d'abord
4. Retirez le filtre de ventilateur pour pouvoir accéder aux vis du ventilateur puis retirez-les
5. Pour réinstaller les ventilateurs, suivez les étapes ci-dessus à l'envers

Installation optionnelle de 2 × 120 ventilateurs ou 8 × 30 ventilateurs

Lors de l'installation de ventilateurs 120 mm sur le côté gauche, la profondeur maximale de la carte mère est de 185 mm

(229 mm avec des ventilateurs de 80 mm)

Un câble de verrouillage peut être acheté pour utiliser l'emplacement de sécurité Kensington situé à l'arrière du DS380 pour empêcher le boîtier d'être déplacé ou ouvert.

Attention: Veuillez vérifier la compatibilité avant d'acheter le verrou et le câble pour l'utiliser avec l'emplacement de sécurité Kensington du DS380.

Kensington Security Slot

Q. Il y a beaucoup de condensateurs sur le fond de panier, à quoi servent-ils? R. Ils fournissent une stabilité d'énergie supplémentaire pour les disques durs changeables à chaud.

Q. Pourquoi recommandez-vous d'utiliser un refroidisseur liquide tout-en-un?

R. Beaucoup de cartes mères Mini-ITX sont basées sur le système de référence d'Intel, ce qui signifie que le processeur est probablement placé trop près de la fente PCI Express et cela limite la taille des refroidisseurs de processeur pouvant être installés. Normalement, si un ventilateur de la même taille est utilisé, un refroidisseur d'air haut de gamme est plus efficace qu'un refroidisseur liquide. Cependant, les restrictions des cartes mères Mini-ITX limitent généralement les refroidisseurs d'air qui utilisent un ventilateur de 92mm ou plus petit, donc un refroidisseur liquide a un avantage dans le DS380 car le radiateur est installé en bas du boîtier et n'est pas limité par l'espace autour du processeur. Nous pouvons donc recommander l'utilisation d'un refroidisseur liquide dans le DS380 à la place, nos tests internes ont aussi prouvé que les refroidisseurs liquides marchent moins bien que les refroidisseurs d'air dans le DS380.
