Type de produit	Caméra de surveillance
Résolution vidéo	8 MP (3840 x 2160)
Angle de vue	105°
Vision nocturne	Oui, avec infrarouge
Connectivité	Ethernet, Wi-Fi
Stockage	Support de stockage local et cloud
Alimentation	PoE (Power over Ethernet) ou adaptateur secteur
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Intérieur et extérieur
Maintenance	Nettoyage régulier de l'objectif, mise à jour du firmware
Sécurité	Chiffrement des données, accès sécurisé
Garantie	2 ans
Accessoires inclus	Support de montage, câble Ethernet

FOIRE AUX QUESTIONS - XNDC7083RV Hanwha

Comment réinitialiser ma caméra Hanwha XNDC7083RV aux paramètres d'usine ?

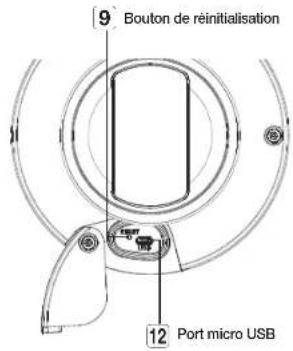

Pour réinitialiser votre caméra, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant LED clignote en rouge.

Pourquoi ma caméra ne se connecte-t-elle pas au réseau Wi-Fi ?

Vérifiez que votre mot de passe Wi-Fi est correct et que le signal est suffisamment fort. Assurez-vous également que la caméra est compatible avec la bande de fréquence de votre routeur (2,4 GHz ou 5 GHz).

Comment mettre à jour le firmware de ma caméra Hanwha XNDC7083RV ?

Accédez à l'interface web de la caméra, allez dans les paramètres et recherchez l'option de mise à jour du firmware. Téléchargez la dernière version sur le site officiel et suivez les instructions pour l'installation.

Que faire si la qualité de l'image est mauvaise ?

Assurez-vous que l'objectif de la caméra est propre et qu'il n'y a pas d'obstructions. Vérifiez également les paramètres de résolution dans le menu des paramètres d'image de la caméra.

Comment configurer les notifications de mouvement sur ma caméra ?

Dans l'interface web de la caméra, accédez à la section des paramètres d'alerte et activez les notifications de détection de mouvement. Configurez les zones de détection et la sensibilité selon vos besoins.

Ma caméra n'enregistre pas les vidéos, que faire ?

Vérifiez que la carte SD est correctement insérée et qu'elle n'est pas pleine. Assurez-vous également que les paramètres d'enregistrement sont correctement configurés dans l'interface de la caméra.

Comment accéder à la caméra à distance ?

Téléchargez l'application mobile dédiée ou utilisez l'interface web. Assurez-vous que votre caméra est connectée à Internet et que vous avez configuré un compte utilisateur pour l'accès à distance.

La caméra ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement connectée et que la prise fonctionne. Essayez de brancher la caméra sur une autre prise pour exclure un problème d'alimentation.

Comment régler l'angle de vue de ma caméra Hanwha XNDC7083RV ?

Utilisez les commandes de rotation dans l'interface de contrôle de la caméra pour ajuster l'angle de vue. Pour les modèles à installation fixe, ajustez manuellement la caméra au besoin.

Où trouver le numéro de modèle de ma caméra ?

Le numéro de modèle se trouve généralement sur une étiquette collée au dos de la caméra ou sur l'emballage d'origine.

MODE D'EMPLOI XNDC7083RV Hanwha

Manuel d'utilisation

XNV-C9083R/C8083R/C7083R/C6083R

XND-C9083RV/C8083RV/C7083RV/C6083RV

XNO-C9083R/C8083R/C7083R/C6083R

Droits d'auteur

©2021 Hanuha Vision Co., Ltd. Tous droits réservés.

Marque commerciale

Chaque marque édiploée de cles s'est enregistrée. Les noms de ce procuit et autres marques de commerce mentionnées dans ce manufactur sont les marques édiploées de leurs sociétés respectives.

Restriction

Le droit, chausser de ce document est réévenu. En suivant ce document, ne doit être reproduit, distribué ou modifié, partiellement ou entièrement, sans autorisation formelle.

Clause de non responsabilité

Hanuha Vision fait de son mieux pour établir l'intégrité et l'exclusivité des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats suivants seront entièrement de la responsabilité du Utilisateur. Hanuha Vision se réserve le droit de modifier les contenus de ce document sans préavis.

La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis. LID Initial de l'administrateur Initial est admin et le mot de passe doit être définit lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

Instructions importantes relatives à la sécurité

1. Veuillez tirer ces instructions.
2. Conservationnez ces Instructions.
3. Prétez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil approximativement près de l'eau.
6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide (Ne pas utiliser un détérent ou des produits cosmétiques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
7. Nobstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produits sur la chaleur.
9. Veillez à coupler aux sécurité des prises de terre et polarisées. Une prise critique polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est formée pour toute sécurité. Si la prise qui vous est formée ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise absolue.
10. Veillez à ce que personne ne marche ou se piqûte les pieds dans sa cordon d'alimentation et particulièrement en au niveau des fiches et des prises de courant et au niveau où il s'est enroulé.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. Utilisez uniquement un chariot, un socle, untrépied, un support ou une table reconnues par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, désplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
13. Débranche cet appareil en cas d'orage ou de non-utilisation prolongée.
14. Veillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide renversé, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre. 15. Ce produit est destiné à être alimenté par une catégorie d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 V CC, 1 A ou PoE, 0.27 A (XND-C983RFX/XND-C883RFX/XNV-C983RFX/XNV-C803RFX/XNO-C9083RFXNO-C8083R)
15. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 V CC, 1,05 A ou PoE, 0,27 A (XND-C7083RVXND-C6083RVXNV-C7083R/XNV-C6083R/XNO-C7083RXNO-C6083R)
16. Ce produit est destiné à être alimenté par un courant classe.
17. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d’être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l’aide d’outils non conformes, le produit risque d’être endommagé.
18. Ne pas installer le produit dans un endroit où ger ou déformer le produit, n’installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
19. Lors de l' Evitez les solvants chimiques tels que des produits de nettoyage ou des adhesifs qui peuvent causer des dommages graves à la surface du produit.
20. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
21. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.
22. Bien qu'un changement rapide de température puisse entraîner la formation de givre à l'intérieur du dôme, la vidéo ne pose sa.
23. Ce périérique a été vérifié à l'aide d'un cable STP. L'utilisation d'une liaison à la terre GND et d'un cable STP appropriés est recommandée pour protéger efficacement votre produit et vos biens contre les tensions transitoires, la foudre et les coupures de communication.

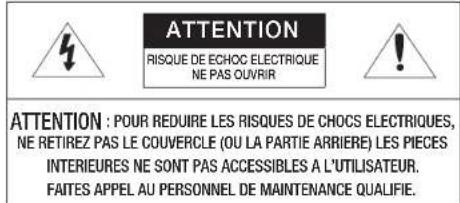

Avertissement

AFIN DE RÉDUIRE LE RISIQUE D'INCENDIE OU DE DECHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CANT APPEARI À LA PLUÉ NI À L'HUMIDITE. NE PAS INSERER D'OBJET METALLIQUÉ PAR LES FENTES DE VENTILATION OU TOUTA AUTRE OUVERTURE SITUÉS SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tous qu des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

Explication des symboles graphiques

Le symbole de l'éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilateral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

Catégorie de classe i

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (modèle batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Appareil déconnecté

Débranche la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

Attention

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

Veillez utiliser l'alimentation en entrée sur une seule camera, les autres périphériques ne doivent pas être connectés.

Le port Micro USB du produit est fourni pour faciliter l'installation et n'est pas recommandé à des fins de surveillance.

À l'ouverture de la boîte d'un nouveau produit (ou lors de sa première utilisation), de l'humidité peut s'accumuler sur la vitre de la caméra. L'humidité accumulée disparaît naturellement en quelques heures après la mise sous tension.

Ne desserrez ni ne resserrez au hasard la valve Gore.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale. N’installez pas l’appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d’un équipement de chauffage ou d’une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs. N'essayez pas de réparer cet appareil vous-même.
• Evitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit
• Veillez porter des gants de protection lors de l'installation / retrait de laamera. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utiliser est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

• Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.
• Notification: En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non-respect des instructions fournies. Veillez à ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

Avertissement

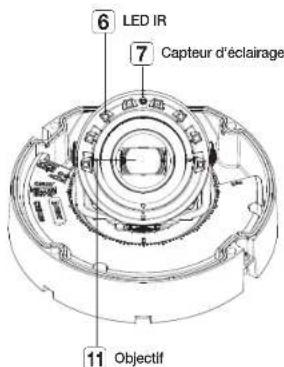

Afin de prévenir toute blessure pouvant être occasionnée par la LED IR, ne pas regarder

directement la lampe lorsqu'elle est allumée.

Uniquement compatible avec les modèles ci-dessous.

XNV-C9083R/C8083R/C7083R/C6083R

XND-C9083RV/C8083RV/C7083RV/C6083RV

XNO-C9083R/C8083R/C7083R/C6083R

Classe de risque 1

ATTENTION: ce produit émet de la lumière infrarouge.

Ne pas regarder directement la lampe lorsqu'elle est allumée.

Produit testé et conforme à la norme IEC 62471.

Sommaire

PRÉSENTATION3	3 Instructions Importantes Retelates à laSécurité6 Spécifications PC Recommendées6 Caracteristiques Reccommandées Pour LaCarte Mémoire Micro SD/SDHC/SDXC6 NAS - Indications du fabricant8 Accessoires en option pour l'installation	CONNEXION ET CONFIGURATIONRéSEAU37	37 Connecter la Caméra Directement auRéseau de Zone Locale37 Connexion de la Caméra Directement à unModem DSL/Câble Base Sur le ProtocoleDHCP38 Utilisation de Device Manager38 Configuration de projets38 Recherche automatique de la caméra38 Configuration de l'adresse IP40 Enregistrement manuel de la caméra40 Configuration automatique de l'IP40 Configuration de la Redirection de la Plagede Ports (Mappage de Ports)41 Connexion à la Caméra Depuis UnOrdinateur Local Partagé41 Connexion à la Caméra Depuis UnOrdinateur Distant Via Internet
CAMÉRA EXTÉRIEURE À DÔMEANTI-VANDALISME9	9 Contenu9 D'un Coup d'ceil10 Installation
CAMÉRA INTÉRIEURE À DÔME17	17 Contenu17 D'un Coup d'ceil18 Installation	VISIONNEUR WEB42	42 Connexion à la Caméra43 Réglage du mot de passer43 Login43 Installation de la visionneuse Web de lacaméra
CAMÉRA EXTÉRIEURE DE TYPEBULLET25	25 Contenu25 D'un Coup d'ceil26 Installation
		ANNEXES44	44 Résolution de Problèmes
INSTALLATION ET CONNXION32	32 Réglage de l'orientation de la caméra desurveillance33 Connexion à d'autres Périphériques

Specifications PC recommandées

CPU: Intel(R) Core(TM) i7 3.4 GHz ou supérieur - RAM: 8G ou supérieur - Navigateur recommandé : Chrome - Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge (chromium based) - Système d'exploitation pris en charge : Windows, Mac, Linux, Android, iOS, Chrome - Vérification de l'environnement

• Windows 10: Google Chrome version 80 ou ultérieure, Firefox version 72 ou ultérieure, MS Edge version 83

ou ulterieure

• Mac 10.13/14: Safari version 11.0.1 ou ultérieure

La performance de lecture vidéo de la visionneuse Web dépend de la performance du CPU (processeur) et du

GPU (processeur graphique) de l'utilisateur.

MICRO sd/sdhc/sdxc

Capacité recommandée: 16 Go à 256 Go (Type MLC requis) Fabricants recommandés : SanDisk, Transcend - Type de produit : Haute endurance La compatibilité varie en fonction des fabricants et des types de cartes.

Capacité recommandée: On recommande 200GO ou plus. - Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.

Produits recommandés : CNAP NAS, Synology NAS

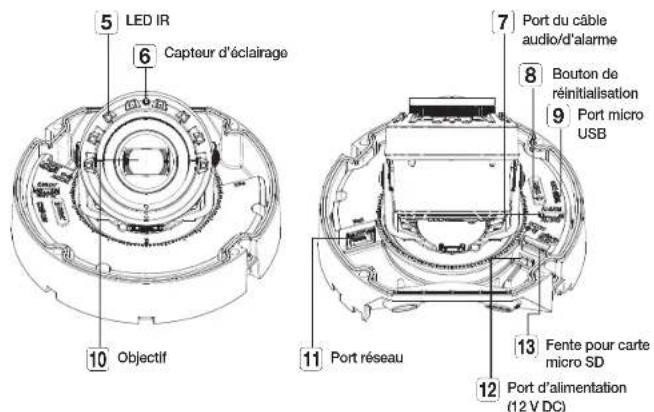

Caméra extérieure à dome anti-vandalisme XNV-C9083R/C8083R/C7083R/C6083R

Caméra intérieure à dome 083RV/C8083RV/C7083RV/C6083RV

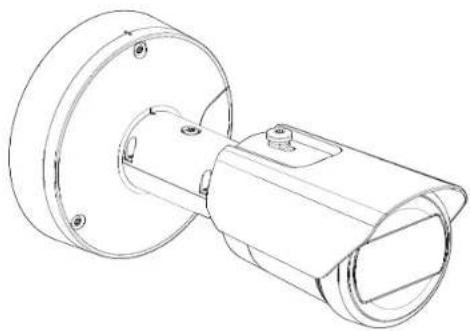

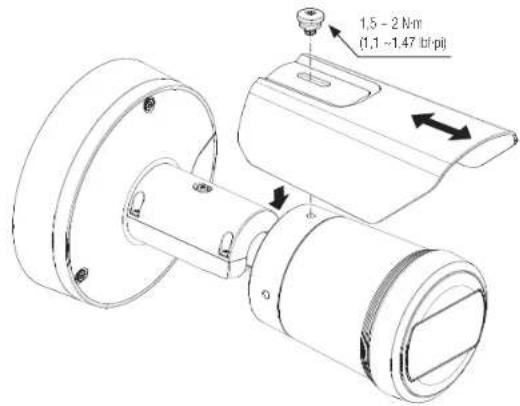

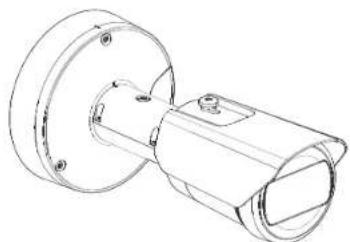

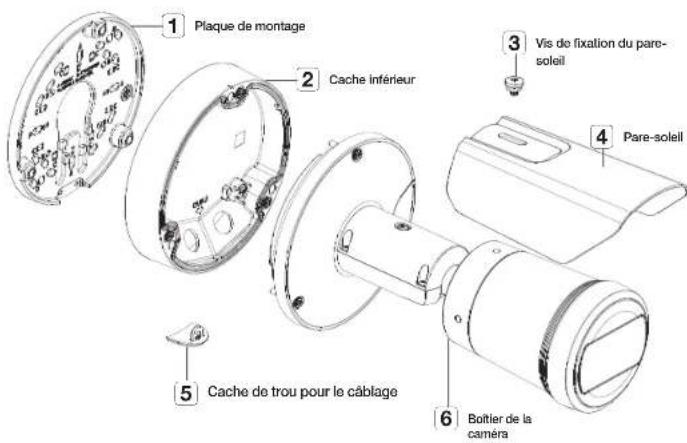

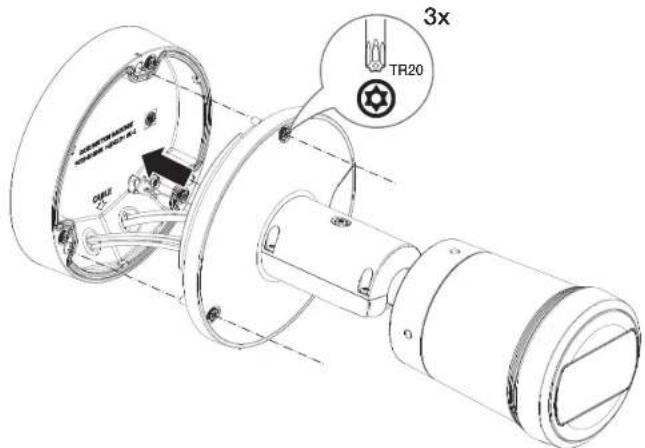

Caméra extérieure de type Bullet XNO-C9083R/C8083R/C7083R/C6083R

Accessions en OPTION pour l'installation

Veuillez acheter des accessoires appropriés en option disponibles.

Nom du modele Montage	suspendu Montage sur poteau Tout
XNV-C9083R/C8083R/C7083R/C6083R	SBP-167HMW		SBP-300LMW (Montage sur parapet)SBP-156LMW (Montage sur parapet)SBP-300CMW (Montage au plafond)SBP-156CMW (Montage au plafond)
XND-C9083RV/C8083RV/C7083RV/C6083RV	SBP-167HMW		SBP-300WMW (Montage mural)SBP-300WMW1 (Montage mural)SBP-300NBW (Boilier d'installation)SBP-300BW (Support de fixation murale)SBP-300PMW (Montage sur poteau)SBP-300PMW1 (Montage sur poteau)SBP-300KMW (Montage en coin)SBP-300KMW1 (Montage en coin)
XNO-C9083R/C8083R/C7083R/C6083R		SBP-300PMW1

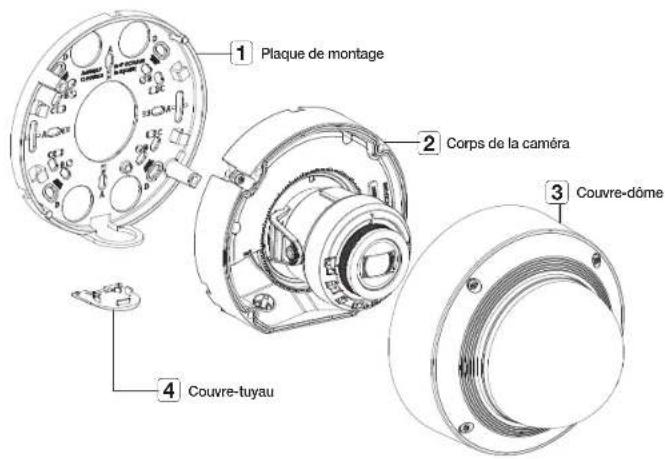

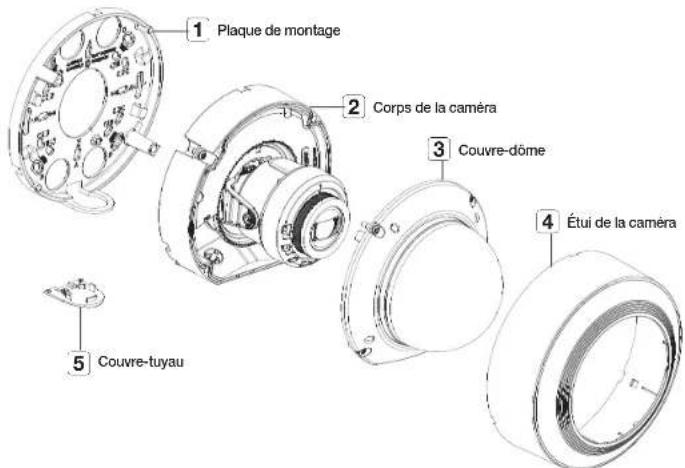

caméra extérieure à dôme anti-vandalisme

L'accessoire varie selon le pays de vente.

La forme de l'objectif de la caméra peut différer selon le nom des modèles. Utilisez des vis auto-taraudeuses de type M4, L30 ou supérieur pour l'installation.

Installation

Cette caméra est blanche et en conformité avec les spécifications de la norme IP66 / IP67, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'abri afin d'assurer que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien suivre les instructions suivantes avant d'installer la camera.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra. L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour les raisons de sécurité, ne laissiez personne d'autre que vous sur le site de l'installation. Ne laissiez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, celle-ci risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

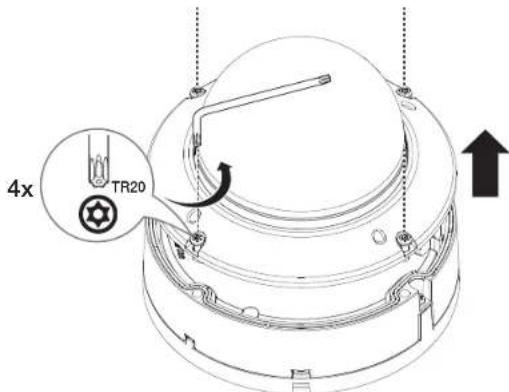

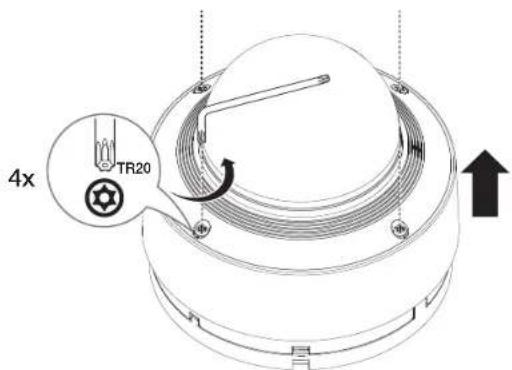

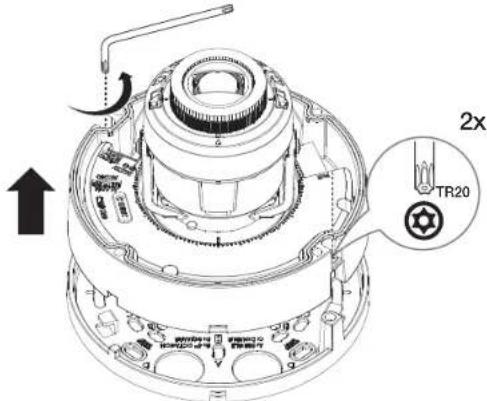

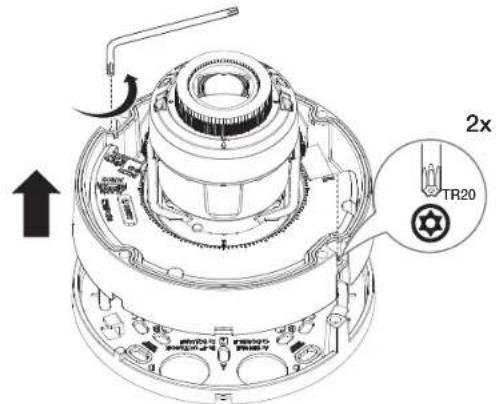

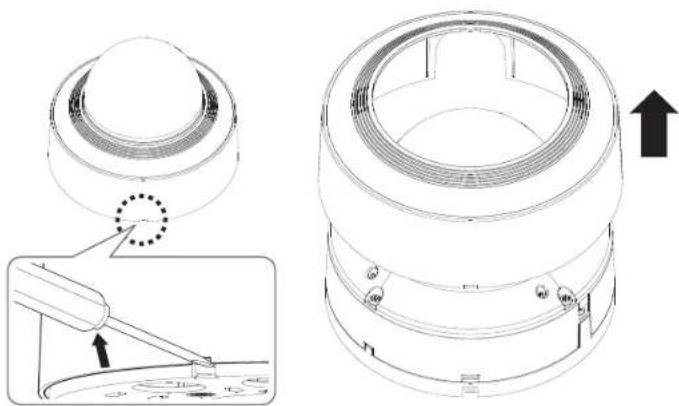

Suppression

1. Utilise la clé Torx L fournie pour couvrir le vis du couvercle du dôme dans le sens antihoraire afin de libérer le couvercle du dôme. Notez qu’il n’est pas nécessaire de desserrer complètement les vis.

caméra extérieure à dôme anti-vandalisme

1. À l'aide de la clé Torx en L fournie, tournez les vis de plaque de montage dans le sens antihoraire pour libérer le corps de la caméra.

Note qu'il n'est pas nécessaire de desserrer complètement les vis.

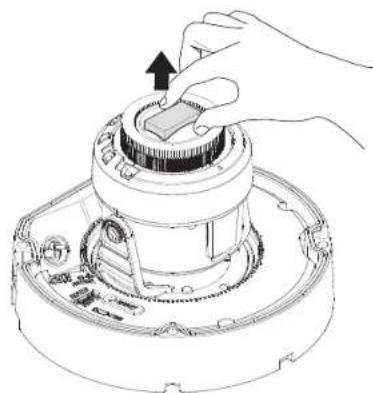

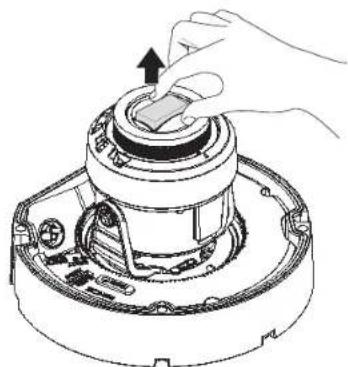

1. Retirez le cache qui protège l'objectif de la caméra. (XNV-C7083R/XNV-C6083R)

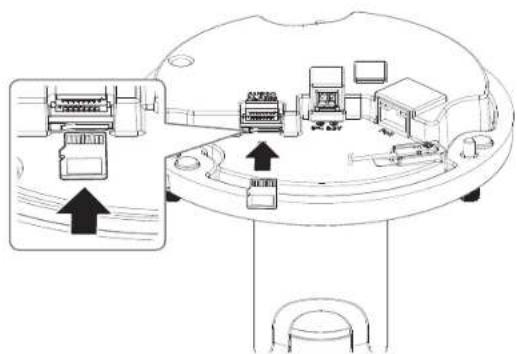

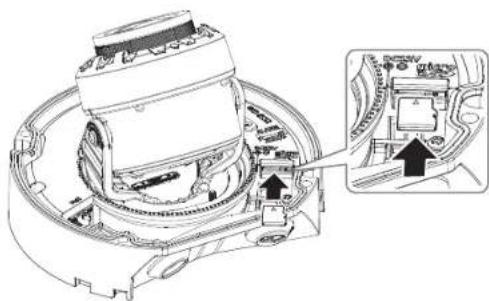

Insertion d'une carte micro SD

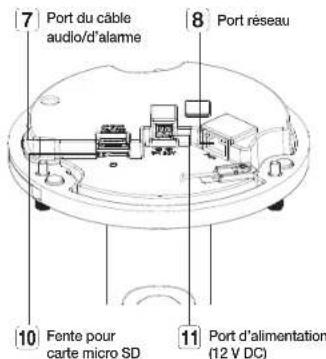

Faites glisser la carte micro SD dans l'emplacement de carte Micro SD du module de camera dans le sens de la fente.

Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés. N'essayez pas de l'insérer en force dans la direction opposée. Car cette action endommagera Votre Carte Micro SD ainsi que votre produit. En cas de pluie ou d'infiltration, le taux d'humidité est élevé, insertion ou extraction d'une carte Micro SD n'est pas recommandée. Lors de l'installation/retirada de la carte MDC, faites bien attention de mettre et de produire à part sur le sol avant de travailler dessus afin d'éviter des accidents et au centre ou parties de picots.

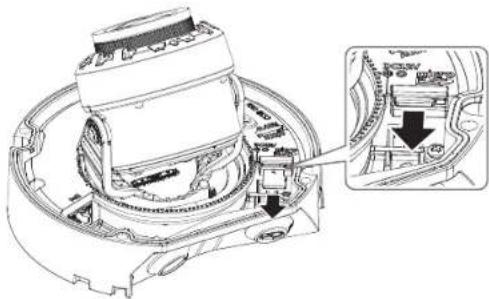

Retrait d'une carte micro SD

Appuyez doucement vers la bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour désigner la carte mémoire de la fonte.

Avant de retirer la carte Micro SD, dans, régirez le dispositif sur à appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension. - Si vous branchez la caméra ou retirez la carte Micro SD qui contient les données ou produit, ces données peuvent être perdues ou endommagées.

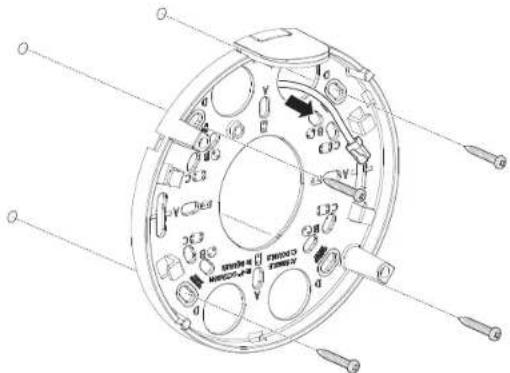

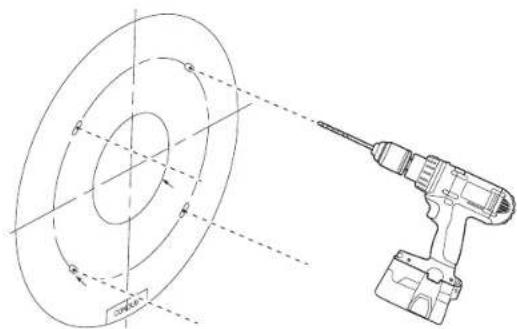

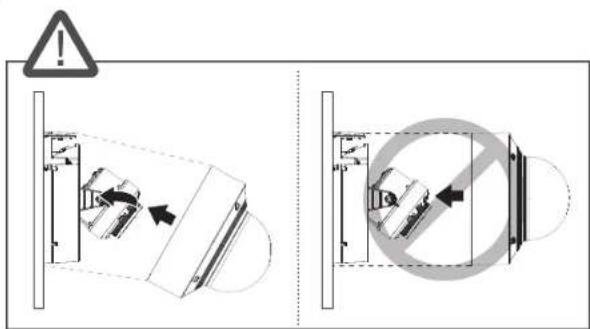

[Installation directe sur mur/plafond]

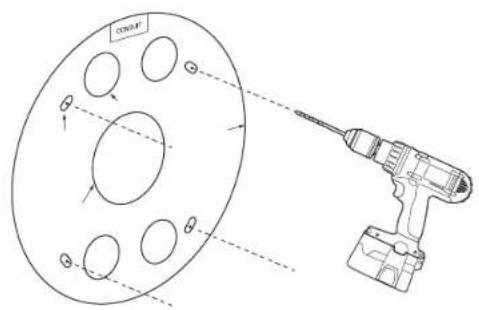

1-1. Fixez le gabarit d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

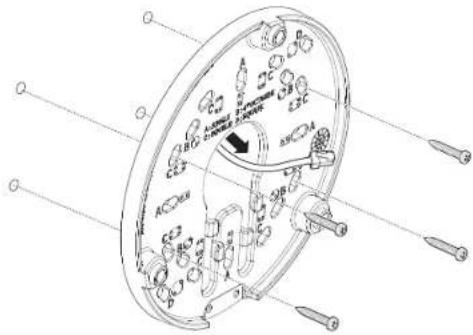

1-2. Fixez la plaque de montage avec les vis appropriées. 1-3. Tirez les câbles nécessaires entre les cables réseau/d'alimentation/audio/d'alarme à travers le trou de la plaque de montage.

Lorsque vous connectez le câble par le connecteur, retirez l'adapteur et sortez le câble de la boîte après la connexion.

12. caméra extérieure à dome anti-vandalisme

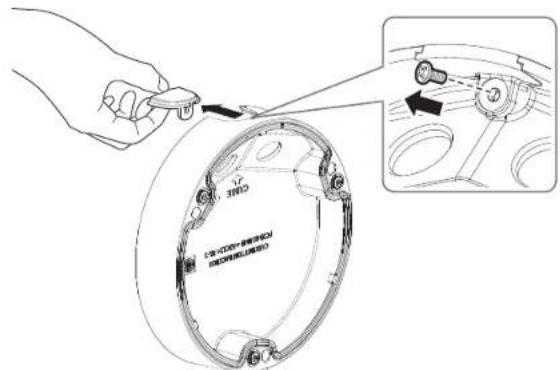

Installation du tuyau utilisé

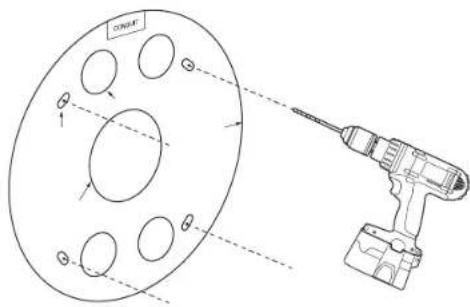

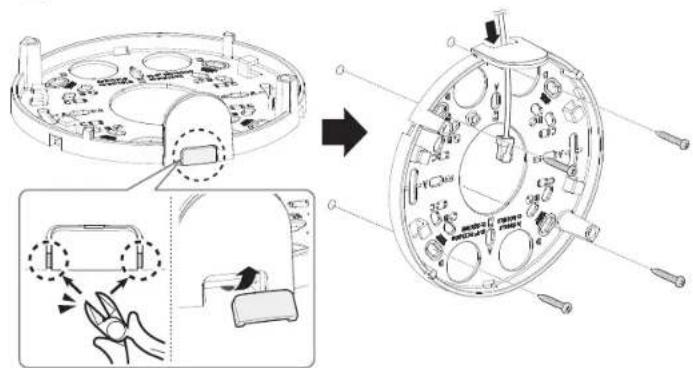

2-1. Fixez le gabant d'installation et percez des trous pour les vis et les câbles.

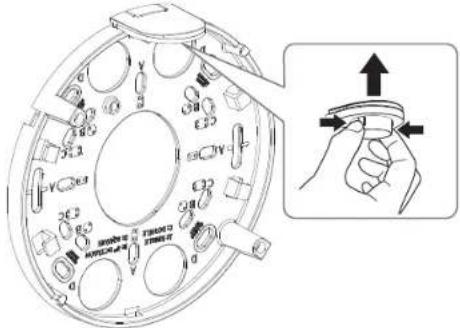

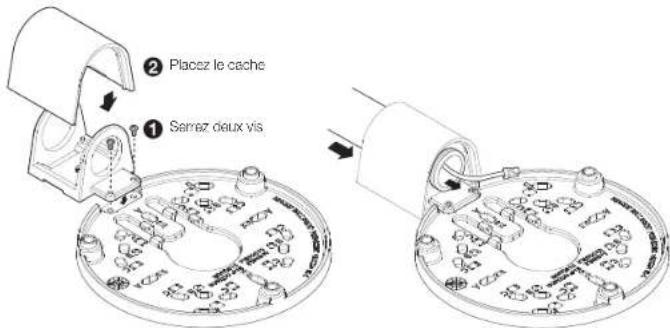

2-2. Séparez le couvre-tuyau de la plaque de montage en appuyant sur ses bords.

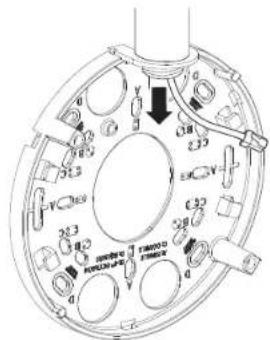

2-3. Placez le tuyau sur la plaque de montage 2-4. Fixez la plaque de montage avec les vis appropriées. 2-5. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le tuyau.

Installation (corps de la machine)

Utilise une bague de cale compatible avec le câble réseau à connecter.

Corps principal de la camera : utilisez un cable d'un diametre compris entre 05 et 6,5

Composants: utilisez un câble d'un diamètre compris entre 25 et 8.5

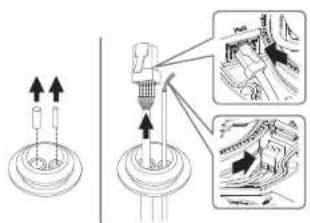

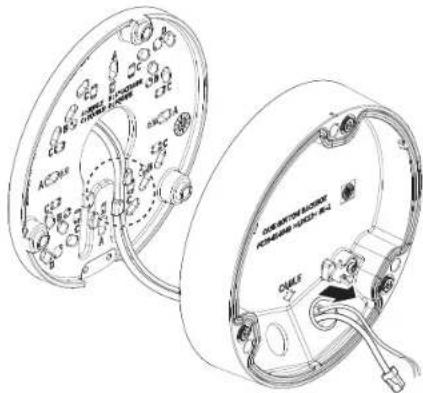

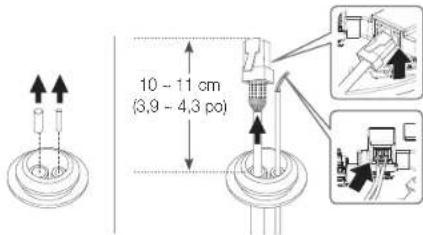

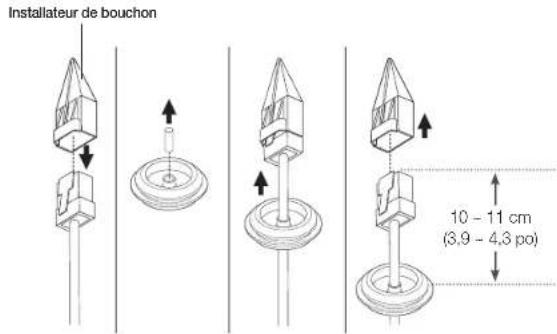

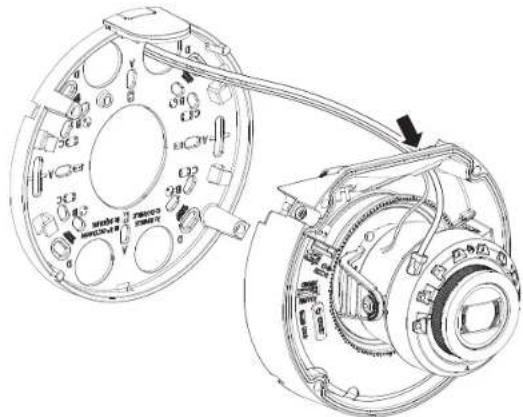

[Installation des câbles réseau/d'alimentation]

1-1. Retirez les parties extrudées de la bague de câble à utiliser. 1-2. Passez le câble réseau dans le grand trou de la bague de câble et branchez-le au connecteur du câble réseau. 1-3. (Lors de l'utilisation de l'alimentation) Passez le câble d'alimentation dans le petit trou de la bague de câble et branchez-le au bonier foumi.

Montez le passe-cable sur le boitier de la caméra.

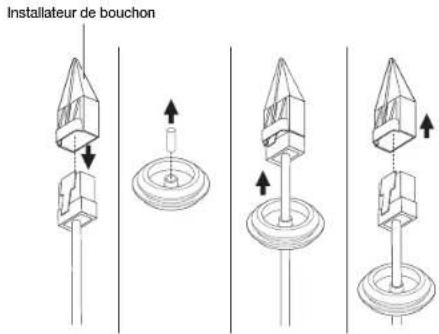

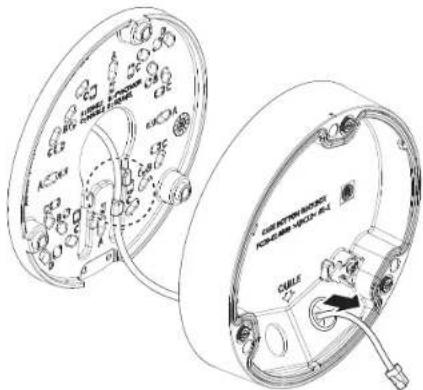

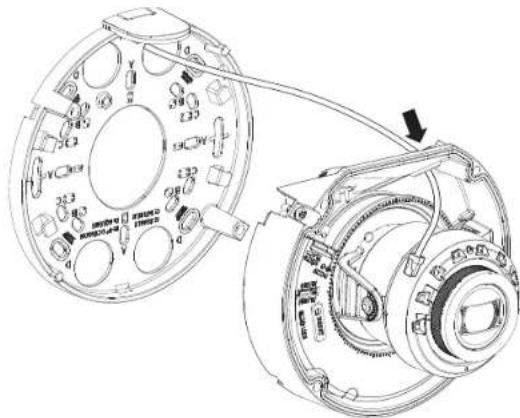

Installation du câble réseau (IP66)

2-1. Retirez la partie extrudée de la bague de câble à 1 trou fourmi. 2-2. Utilisez Installateur de bouchon pour le passage à travers le câble PJ45.

2-3. Montez le passe-cable sur le boîtier de la caméra.

1. caméra extérieure à dôme anti-vandalisme

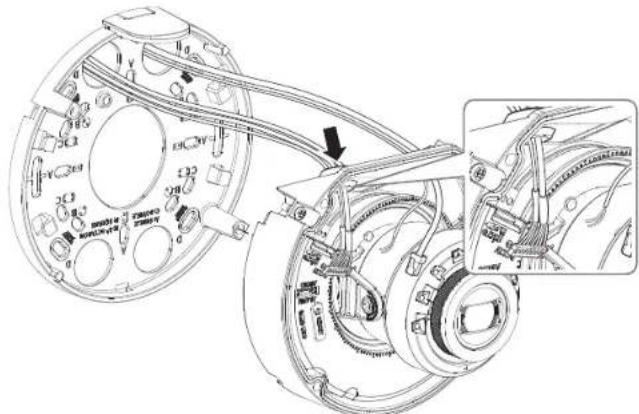

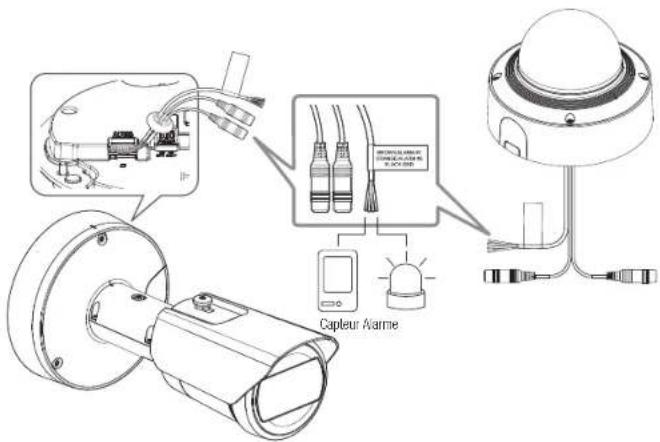

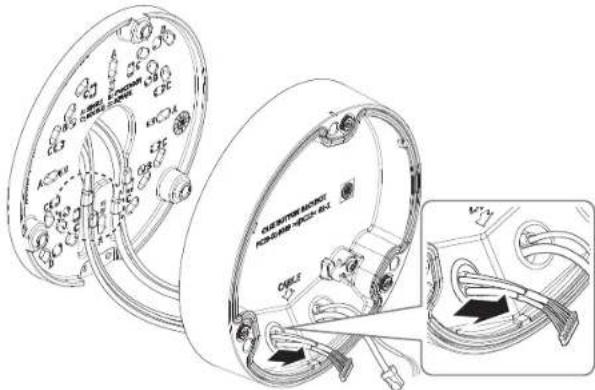

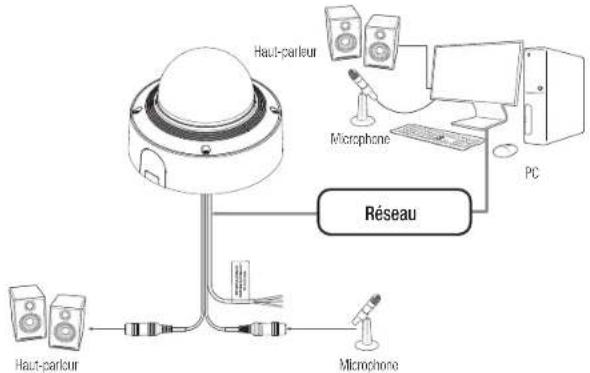

Installation des câbles audio/d'alarme

3-1. Montez le passe-cable des câbles audio/alarme fournies sur le boîtier de la camera.

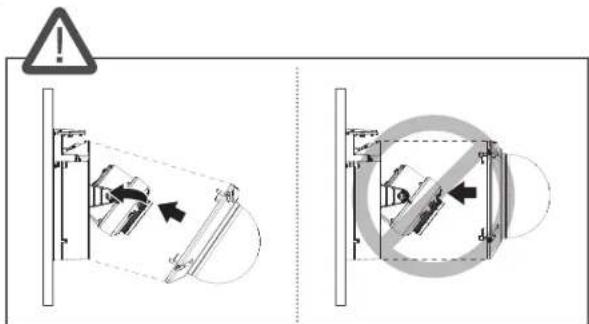

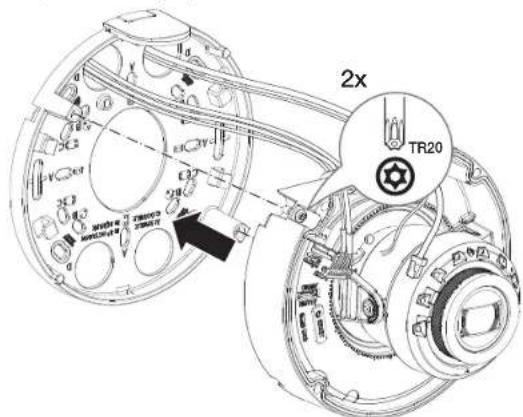

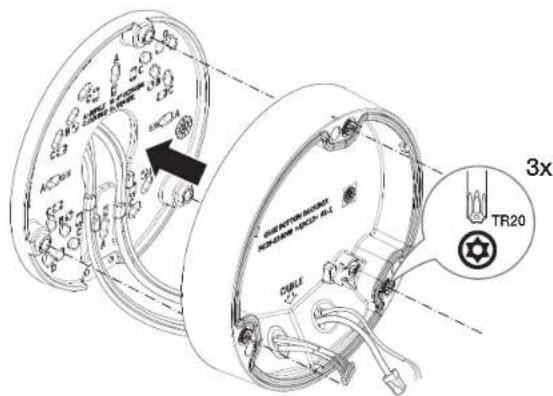

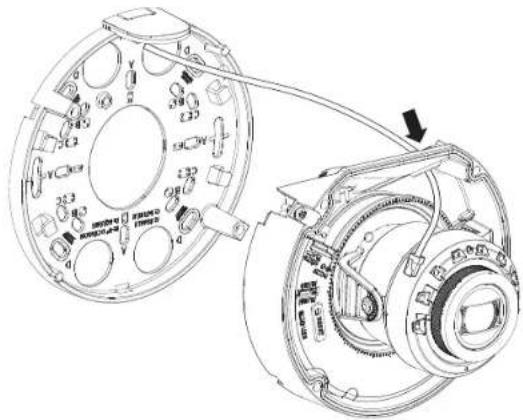

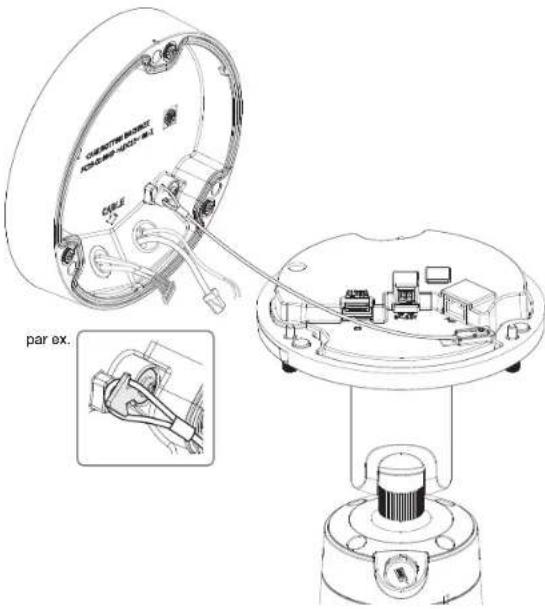

1. Fixez le corps de la camera à la plaque de fixation.

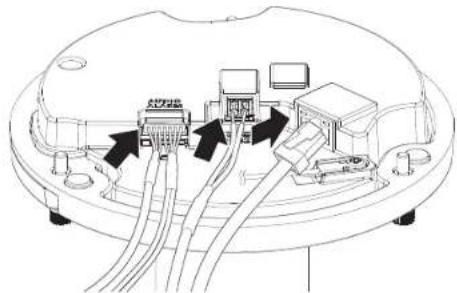

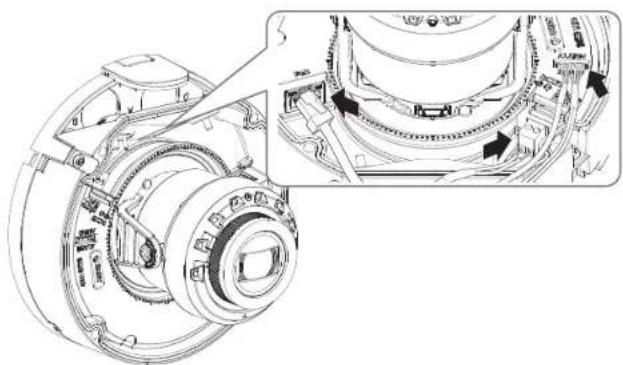

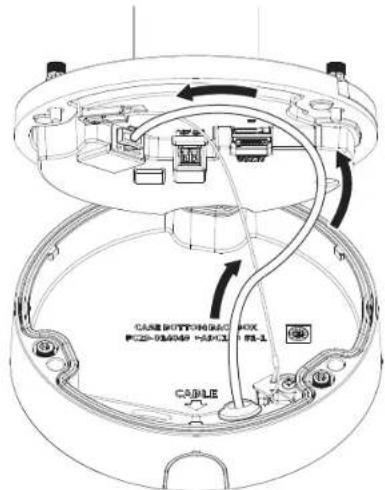

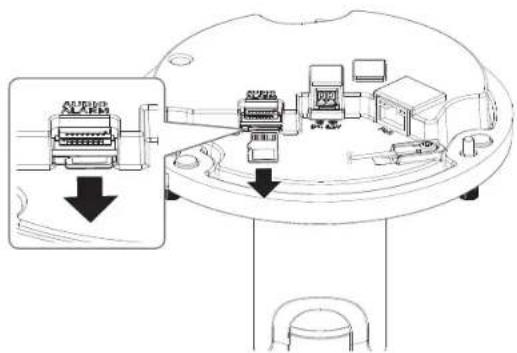

1. Connectez les câbles réseau/allimentation/audio/alarme à la borne du boîtier de la caméra.

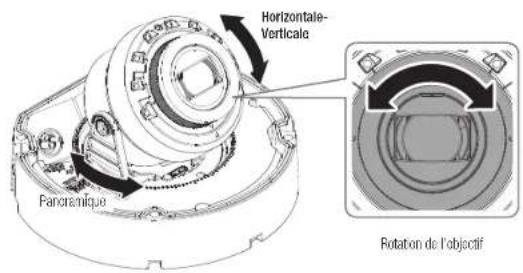

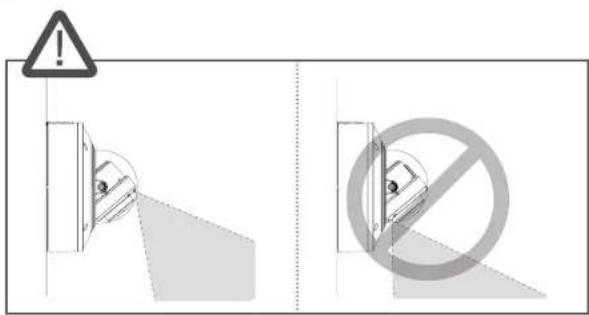

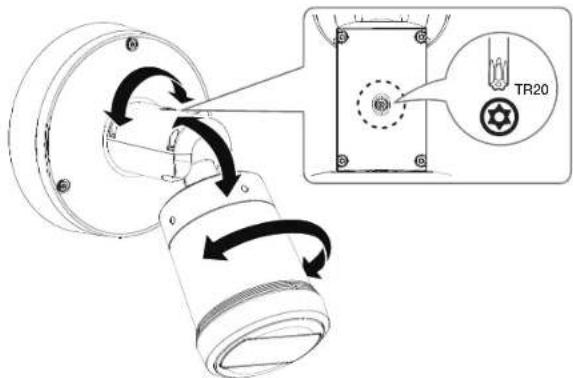

1. Ajustez l'objet dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance » (page 32)

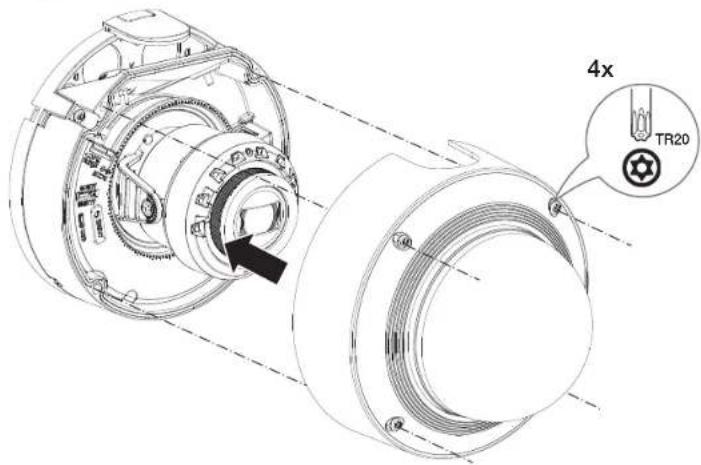

[Installation directe sur mur/plafond]

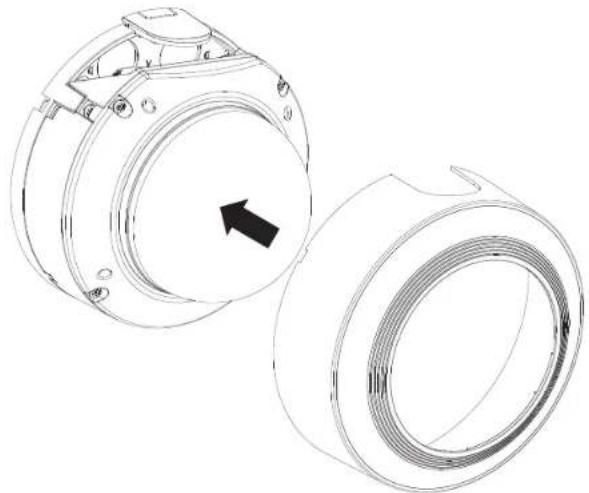

1. Montez le couvercle du dome.

Assurez-vous que vous pouvez voir les fixations sur un hexagonal de manière et élevez tout dommage du une infiltration d'eau.

Faites attention à ne pas modifier les instructions de contrôle de cette caméra.

Installation extérieure

Lorque vous installez dehors d'un bâtiment, rendez la étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté au extérieur.

1. Connectez les câbles d'alimentation, E/S et réseau.
2. Enroulez la gaine du cable noir (zine A) et la zone de connexion du cable à l'aide de ruban étanche (en caoutchouc boutique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n'est pas correctement rendue étanche, cela pourrait directement provoquer une fuite. Assurez-vous de prolonger le câble avec une large esquisse de ruban. Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être tendu jusqu'au double sa longueur normale.

L'accessoire varie selon le pays de vente.

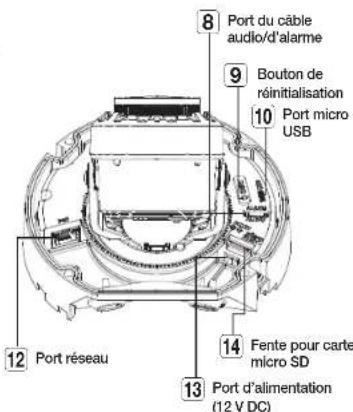

XND-C9083RV/XND-C8083RV/XND-C7083RV/XND-C6083RV

La forme de I'objet de la camera peut diffier seion le nom des modetes. Utilisce des vis autotorauxles de type MM, L30 ou supérieur pour install

Installation

Cette caméra est blanche et en conformité avec les spécifications de la norme IP52, mais la prise jack connectée au câble externe n’est pas protégée. Il est recommandé d’installer ce produit ou l’avant-temps afin d’assurer que le câble ne soit pas exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien suivre les instructions suivantes avant d'installer laamera.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de laamera. L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour ces raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, ce risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

1. Utilise le tournevis à tête plate pour libérer le boîtier de la caméra.

caméra intérieure au dôme

1. Utilise la clé Tôn L, fournie pour dévisser les vis du couvercle du dôme dans le sens antihoraire afin de libérer le couvercle du dôme.

Note qu'il n'est pas nécessaire de désassembler complètement les vis.

1. À l'aide de la clé Torx en L fournie, tournez les vis de plaque de montage dans le sens antihoraire pour libérer le corps de la caméra.

Notez qu'il n'est pas nécessaire de desserrer complètement les vis.

1. Retirez le cache qui protège l'objet de la caméra (XND-C7083RV/XND-C6083RV)

Insertion d'une carte micro SD

Faites glisser la carte micro SD dans l'emplacement de carte Micro SD du module de camera dans le sens de la flèche,

Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation ou le bouton sont séparés.

• Nasser pas de l'instructor en force dans la direction approuvée, car cie peut saient encourager toute carte Micro SD ainsi que tout le produit. En cas de pleu ou orsque le taux d'humidite est eleve, linsertion ou t'éjection d'une carle Micro SD n'est pas recommannee. Lors de l'installation et/et reilant de la carte SCD, faits bien attention de meurer le produit a priori sur le sol avant de travailler desquels eins d'exercice des accidents et si un chuté ou porto des pieces.

Retrait d'une carte micro SD

Appuyez doucement vers la bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour désigner la carte mémoire de la fonte.

Avant de roiter la carte Micro S3C, dans Configuration (Elevement) Stockage), réglez le dispositif sur Désative et appuyez sur le bouton [Appliquer], plusMLS la camberh hors tension. Siv anr a cane r atn a crte m SD q content n dones ou prdit, cns dne pant e perus ou endmages.

[Installation directe sur mur/plafond]

1-1. Fixez le gabarit d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

1-2. Fixez la plaque de montage avec les vis appropriées. 1-3. Tirez les câbles nécessaires entre les cables réseau/d'alimentation/audio/d'alarme à travers le trou de la plaque de montage.

Lorsque vous connectez le cable par le coite, retirez d'abord le cache si vous utilisez la plaque de montage après la connexion.

Installation du tuyau utilisé

2-1. Fixez le gabant d'installation et percez des trous pour les vis et les câbles.

2-2. Séparez le couvre-tuyau de la plaque de montage en appuyant sur ses bords.

2-3. Placez le tuyau sur la plaque de montage 2-4. Fixez la plaque de montage avec les vis appropriées. 2-5. Tirez les câbles nécessaires entre les câbles réseau/alimentation/audio/alarme à travers le tuyau.

Installation (corps de la caméra)

Utilise une bague de cale compatible avec le câble réseau à connecter.

Corps principal de la camera : utilisez un cable d'un diametre compris entre 05 et 6,5

Composants: utilisez un câble d'un diamètre compris entre 25 et 8.5

[Installation des câbles réseau/d'alimentation]

1-1. Retirez les parties extrudées de la bague de câble à utiliser. 1-2. Passez le câble réseau dans le grand trou de la bague de câble et branchez-le au connecteur du câble réseau. 1-3. (Lors de l'utilisation de l'alimentation) Passez le câble d'alimentation dans le petit trou de la bague de câble et branchez-le au bonier foumi.

Montez le passe-cable sur le boîtier de la caméra.

Installation du câble réseau

2-1. Retirez la partie extrudée de la bague de câble à 1 trou fournie. 2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

2-3. Montez le passe-cable sur le boîtier de la caméra.

Installation des câbles audio/d'alarme

3-1. Montez le passe-cable des câbles audio/alarme fournies sur le boîtier de la camera.

1. Fixez le corps de la camera à la plaque de fixation.

1. Connectez les câbles réseau/allimentation/audio/alarme à la borne du boîtier de la caméra.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglement de l'orientation de la caméra de surveillance » (page 32)

Assemblage du couvercle du dôme

[Installation directe sur mur/plafond]

1. Montez le couvercle du dome.

Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage ou une infiltration d'eau.

Fuites. Attention à ne pas modifier les instructions de contrôle de notre caméra.

1. Fixe le boiler de la caméra au corps de la caméra.

Caméra extérieure de type bulletin

L'accessoire varie selon le pays de vente.

La forme de l'objectif de la caméra peut différer selon le nom des modèles. = Utilisez des vis auto-taraudeuses de type M4, L30 ou supérieur pour l'installation.

D'un COUP d'ceil

Pour nettoyer une surface sale de la kantillo, essuyez-la avec un chiffon ou un mouchoir en papier sur le cui dont vous ayez appliqué de l'étainoi.

Installation

Cet appareil est échirachn en conforimité avec les spécifications de la norme IF67, mais la prise jack connectée au câble externe ne est pas. Il est recommandable d'installer ce produit ou le avant-tot afin d'éviter que le câble ne se scie exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien suivre les instructions suivantes avant d'installer la camera.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la camera. L'utilisation de câbles recollés ou effilochés peut encerager le produit et provoquer un incendie. Pour ces raisons de sécurité, ne laissiez personne d'autre que vous sur le site de l'installation. Ne laissiez pas vos effets personnels sur le site, par mesure de précaution. Si le produit est installé avec une force excessive, cela risque d'endommager la camera en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit. N'utilisez pas le trou du pare-soleil à d'autres fins que pour y connecter le pare-soleil.

Insertion d'une carte micro SD

Faites glisser la carte micro SD dans l'emplacement de carte Micro SD du module de camera dans le sens de la flèche.

Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation ou le boîtier sont séparés. - N'insérez pas de l'interdit en force dans la direction opposée, car cela endommagerait votre carte Micro SD ainsi que votre produit. En cas de pluie ou d'eau, le taux d'humidité est élevé, l'insertion ou l'extraction d'une carte Micro SD n'est pas reconnue. Lors d'installation/retrait de la carte Micro SD, faites bien attention de maintenir le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents clos à une chute ou perte de pièces.

Caméra extérieure de type bullet

Retrait d'une carte micro SD

Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

Avant de retirer la carte Micro SD, dans - Événement -, réglez le dispositif sur et appuyez sur le bouton [Appliquer]. Ne mettez pas la caméra hors tension. Si vous mettez la caméra hors tension ou retirez la carte Micro SD qui contient les données ou produit, ces données peuvent être perdues ou endommagées.

[Installation directe sur mur/plafond]

1-1. Fixez le gabar d'installation sur la surface souhaitée et percez des trous pour les vis et les cables.

1-2. Fixez la plaque de montage à l'aide des vis appropriées. 1-3. Triez les cables nécessaires entre les cables réseau/d'alimentation/audio/d'alarme à travers le trou de la plaque de montage.

Installation du tuyau utilisé

2-1. Si vous installez à l'aide d'un tuyau, vous pouvez le faire après avoir retiré le cache du trou de câblage situé sous le produit.

Utilisez un tournevis cruciforme pour retirer les vis de fixation du couvercle inférieur et détacher le couvercle du trou de câblage.

2-2. Fixez l'adaptateur de conduit (vendu séparément) à la plaque de montage. 2-3. Montez le tuyau sur l'adaptateur de conduit.

2-4. Fixez la plaque de montage avec les vis appropriées. 2-5. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le tuyau.

Installation (cache inférieur)

Utilise une bague de cale compatible avec le câble réseau à connecter.

Corps principal de la camera : utilisez un cable d'un diametre compris entre 05 et 6,5

Composants: utilisez un câble d'un diamètre compris entre 25 et 8.5

[Installation des câbles réseau/d'alimentation]

1-1. Retirez les parties extrudées de la bague de cable à utiliser. 1-2. Faites passer le cable réseau dans le grand trou de la bague de cable et branchez-le au connecteur du cable réseau. 1-3. (En cas d'utilisation de l'alimentation 12 V CC) Passez le cable d'alimentation dans le petit trou du passage-cable. Ensuite, connectez-le au port d'entrée d'alimentation de laamera.

Fixe la bague de cable sur le cache inférieur.

28. caméra extérieure de type bullet

Installation du câble réseau

2-1. Retrez la partie extrudee de la bague de cable a 1 trou foumie. 2-2. Utilise an installateur de bouchon pour le passage à travers le cable PJ45.

2-3. Fixe la bague de cable sur le cache inférieur.

Installation des câbles audio/d'alarme

3-1. Fixez la bague de câbles des câbles audio/d'alarme fournis sur le cache inférieur.

1. Reliez la plaque de montage et le cache inférieur.

Lorsque vous fixez le ouvrode inférieur, assurez-vous que les cicles passent par les crochets de fixation des clips de la plaque

Installation du corps de l'appareil

1. Suspendez le câble de sécurité au crochet qui ressemble à une flèche dans le cache inférieur.

Caméra extérieure de type bulletin

1. Connectez les câbles réseau-alimentation/audio/alarme à la borne du boîtier de la caméra.

1 = Placez le câble réseau en forme de cercle comme indiqué sur la figure d-dessus.

1. Fixez le corps de la caméra au couvercle inférieur.

Assurez-vous de serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage du à une infiltration d'eau.

Caméra extérieure de type bullet

1. Réglez la direction de la caméra à l'aide de la clé Torx.

Lorsque vous regliez la position of the camera a l'aide of a support, seretli vasu support regie aracamera are setra Si you ton ted regieran fong artalore that lai stest semel pu ston ou decouler an rayou ad outrope bnoises. Regliez la position de la camera à l'aide d'un support, seretli vasu support regie aracamera are setra Si vous ton ted regieran fong artalore that lai stest semel pu ston ou decouler an rayou ad outrope bnoises.

1. Utilise les vis de montage du pare-soleil et les rondeilles dentées pour fixer le pare-soleil au corps de la caméra.

Installation extérieure

Lorsque vous installez en dehors d'un compartiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, E/S et réseau.
2. Enroulez la gaine du cable noir (zone A) et la zone de connexion du cable à l'aide de ruban étanche (en caoutchouc oxylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble n'est pas correctement rendue étanche, elle pourrait directement provoquer une fuite. Assurez-vous de protéger le câble avec une large bande de ruban. Le ruban blanc en caoutchouc butyrique est fait de caoutchouc butylique qui peut être étendu jusqu'à double de sa longueur normale.

-Réglage de la direction de surveillance

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond.

À ce moment, la rotation du cours principal de la caméra dans la direction gauche et droite est appelée PAN.

et en ajustement de l'angle de la camera est appelé TLT.

-L'angle panoramic est O-360'. L'angle d'incinlaison est -45-75 L'angle de rotation es1 0" -356

Avec un angle d'inclinaison de 75 ou plus, un blocage de la vue ou une image floue peut apparaître dans certaines parties de l'écran en fonction du zoom grossissant.

• Ne force pas la rotation en appuyant sur l'objet de mise au point/zoom. Sinon, la mise au point pourrait ne pas fonctionner correctement en raison d'une panque de metteur.

Méthodes de réglage

1. Ajustez l'angle panoramique en tenant compte de la direction à surveiller.
2. Ajustez l'angle horizontal pour que la vidéo ne bascule pas lors de la rotation.
3. Ajustez l'angle d'inclinaison dans la direction à surveiller.

Régalez l'orientation des LED IR pour qu'un instrument ne génère pas leur vue.

Le port Micro USB du produit est couplé pour faciliter l'installation et n'est pas recommandé à des fins de surveillance.

Connexion ethernet

Connectez le câble Ethernet au réseau local ou à Internet.

Connexion wifi

Configuration de la caméra

1. Connectez l'adaptateur CTG (5 broches) et le conglé Wi-Fi au port Micro USB.

Configuration du smartphone

1. Installez l'application d'installation WiseNet 2. SeLECTIONNEZ LE SSID de la camera aorres avoir allumel je WIF 3. Executez I'application d'installation de Wiseret 4. Lorsque vous vous connectez à la caméra, la video sera connectée 5. Vou pOUeZ aJusER I'angle de vue penciant le visiONnement de la video via voitre smartphone.

Fabricant de dongle recommandé

Fabricant Modèle
NETIS WF2123 n300
EDIMAX EW-7811Ln V2 (Nax var.)
IP Time N100mini
IP Time N150L
TP-LINK TL-WNB823N V1
TP-LINK TL-WN/25N
TP-LINK T2U Nano
ASUS USB-N13
ASUS USB-N10 NANO
NETGEAR WNA3100M
IODATA WN-G150UMW
IODATA WN-S1 50UM
TOTOLINK N300UM

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (1, -) au port correspondant de la caméra.

Lorsque les deux sources d'alimentation PoE et 12 V CC sont utilisées, le dispositif est alimenté par la source d'alimentation externe (12 VCC). Vous pouvez également utiliser un routeur doté d'une alimentation électrique par PoE pour fournir le courant à la camera. Utilisez une alimentation électrique par PoE qui est conforme aux protocoles IEEE 802.3af. Si vous connectez un périphérique externe, vous devez allumer le périphérique externe avant de poursuivre. Connexion d'accord l'ensemble et la ligne d'alimentation ne adaptateur, puis branchez le câble d'alimentation à la prise du mur.

Spécification du câble d'alimentation pour chaque modèle

Pulsance d'entrée Type de fil (AWG)		Longueur cable (Max.)
DC 12V	#20	12m
	#18	19m

Prenez soin de ne pas inverser la polarité en connectant le cable d'alimentation.

Spécifications du câble réseau

Eblément	Contopus	Remarque
Connecteur	RJ-451(0V100BASE-T)
Ethernet 10/100BASE-T
Cable	Catégère se ou supérieure	AWG 24 ou supérieur
Distance max.	100m
Support du PSE	IEEE 802.3af

Connecteur à l'entrée/la sortie audio

1. Branché le port MIO de laamera sur le microphone ou sur le port SORTIE LIGNE de l'amplicateur auquel le microphone est relié.
2. Branche le port SPEAKER de laamera sur le microphone ou sur le port ENTREE LIGNE de l'amplicateur auquel le haut-parleur est relié.
3. Vérifie les spécifications pour l'entrée audio.

-Codec audio

• Entrée Audio: G.711 PCM (Débit binaire: 64 kbs/ Fréquence d'échantillonnage: 8 kHz), G.726 ADPCM (Débit binaire: 16 kb/s, 32 kbs, 40 kbs/ Fréquence d'échantillonnage: 8 kHz), AAC (Débit binaire: 48Kbps/ Fréquence d'échantillonnage: 16kHz)
• Sortie Audio: G.711 PCM (Débit binaire: 64 kbs/ Fréquence d'échantillonnage: 8 kHz)

Audio duplex complète

• Entrée audio : Sélectionnaire (microphone / ligne), tension prise en charge : 2.5V CC (4mA), Impédance d'entrez : 2000 Chrs Sortie audio: Sortie ligne (3,5mm mono jack), sortie maxima : 1V/m, Impedance de sortie de ligne : 600C

Sous-écadau au visuaire web et selectionn un microphone extre en comme source d'entree audio dans Video & Audio.../Audio configuration, I est recommendd utilise les specifications suiviantes :

- Plage de fréquences : 40-16 000 Hz Impédance : 1500Ω Sensibilité : -40 + 3 dB (7,1-14,1 mV)

Dans tous les cas suivants, les performances de classification seront peut-être déterminées au cours de l'année financière si produites.

• Si des sons de coup de feu sont entendiés de manière continue dans un intervalle court (par exemple, un bruit de mini-train plus qu'en soi du coup de feu unique) Si le bruit est trop fort pour pouvoir distinguer le bruit du son cible -side, sons différents ou plus sont enregistrées simultanément -Si la classification, réponse est apologie lors de l'utilisation de la fonction d'élimination du bruit car dans un endroit calme Si la source ciés anclauiisemente ou des cris est amène de la caméra à moins d'un mètre?
• Si un son (dont n'appartenant à aucune des catégories de classification de son d'avant, son de sirène, etc.) se fait subitement entendre Si le microphone externe ne répond pas aux spécifications reconnues

Connexion au boîtier du port e/s

Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

Connecteur associé à l'alarme

Assurez-vous de brancher le cible audio/d'arme pour avant utilisation.

Couleur du cable Fonction	Description
MAFRON : ALARM #1ORANGE : ALARM #2	E/S D'ALARME 1.E/S D'ALARME 2	Ces deux portes sont configurables à partir de la visiomeuse Web, car lespuvant être utilisés comme其中之一 ou une d'alarme.※ Les modifications des E/S d'alarme peuvent être effectées via l'configuration de Webveer.
NOIRE CND II s'agit	d'une brome de lere.

Pour se connecter à un capteur externe

Pour l'utiliser comme une entrée d'alarme : Connectez l'un des ports [E/S D'ALARME] et l'autre borne au port [GND].

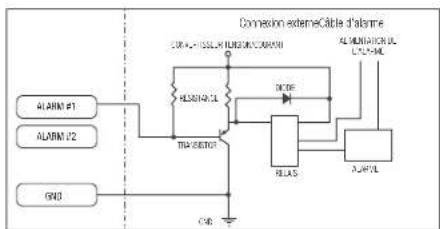

Pour se connecter à une sortie d'alarme

Si des appareils (par exemple, un gyrophare et une sirène) qui déconnaisent les spécifications de tension et de courant sont connectés en utilisant la méthode du collecteur ouvert, ceux-ci seront endommagés.

Consultez le schéma de connexion de la sortie d'alarme ci-dessus.

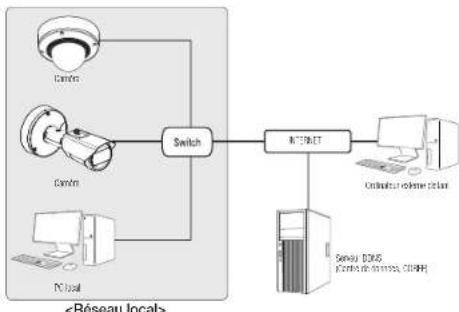

Connexion et configuration réseau

Voupe configurer les parametres de reseau en fonction de vos configurations de reseau, CONNECTER LA CAMERA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE Veuillez configurer les paramètres de réseau en fonction de vos configurations de réseau, CONNECTER LA CAMERA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

Se connecte à la camera à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sorte d'Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'internet si le renvoi de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter cet administrateur de réseau.

Par default, I'adresso IP sors attribute automatique depuié la sourur DHOP. En l'esence de serveur DHCP disponble, I'adresso IP sera define sur 192.168.1.100. Pour modifier I'adresso IP, utilise Discoe Manager.

Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à Utilisation de Device Manager. (Page 38)

Connexion de la CAMERA directement a un MODEM dsl/cable BASE sur le protocole DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Dans Device Manager et modifiez l'adresse IP de la camera pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis confiquez les réglages DONS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la camera, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra

Pour plus d'informations sur la configuration de DUNS, reportez-vous au guide en ligne de Web Viewer. Pour plus d'informations sur la définition du format IP, reportez-vous au guide en ligne de Web Viewer.

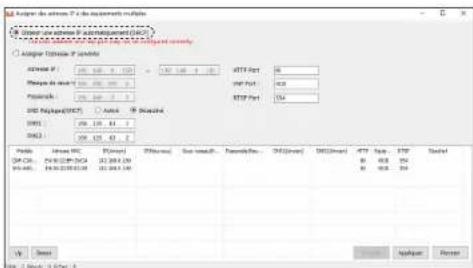

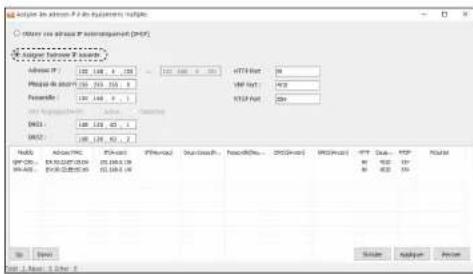

Utilisation de DEVICE manager

Le programme Device Manager peut être téléchargé depuis le menu -- du site Web d'Henriva Veon (https://www.farneshvason.com). Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.

Configuration de projets

Vous pouvez enregistrer et importer des caméras pour chaque projet.

Pour créer un nouveau projet, définissez le nom du projet et un mot de passe.

Vous devez saisir un mot de passe pour exécuter le projet créé.

Recherche automatique de la caméra

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez configurer une caméra réseau avec l'aide de la fonction de recherche.

1. Cliquez sur la page principale de Device Manager
2. Cochez la caméra dans la liste.
3. Vérifiez l'adresse MAC sur l'autocollant fixe sur la caméra.

Configuration de l'adresse IP

Si sous ou sahaité modifier les paramètres réseau du la camera, le signe doit être affiché sous. Pour vous connecter, cliquez sur la page principale.

Configuration de l'ip statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

Lors de la configuration d'une seule caméra

1. Dans la liste, cliquez sur la caméra dont vous pouvez modifier la configuration IP.
2. Cliquez sur la page principale de Device Manager.
3. SeLECTIONNEZ.
4. Les informations IP de la caméra seront affichées en fonction du règlement précédent.
5. Remplissez les catégories relatives à IP & Port.

Si vous n'utilisez pas de Routeur large bande

Demandez au gestionnaire de réseau de définir les valeurs pour,,.

• HTTP Port: Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80.
• RTSP Port: Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un routeur large bande

• IP Address: Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex:192.168.1.2-254,192.168.0.2-254, 192.168. XXX.2-254
• Subnet Mask: La valeur du Routeur large bande est identique à celle de l'option de la caméra.
• Gateway: La valeur du Routeur large bande est identique à celle de l'option de la camera.

Les règles peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide. Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plaque de Ports (Mappage de Ports) » (Page 40).

Si le routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port. ex.)

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	102.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	102.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	RTSP Port	554	555

Si l'option est réglée sur une valeur d'entre de 80, vous devrez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir accéder à la caméra.

ex: http://www. HTT Protocol http://192.168.1.100.8080

1. Clique sur le bouton [Applique].
2. Si un message de réussite s'affiche, cliquez sur [OK].

Lors de la configuration de plusieurs caméras

1. Dans la liste, cliquez sur la caméra dont vous pouvez modifier la configuration IP.
2. Cliquez sur la page principale de Device Manager.
3. Sélectionnez
4. Saisissez l'adresse initiale de la plaque d'adresses IP à attribuer.
5. Cliquez sur le bouton [Simuler] pour vérifier l'adresse IP à attribuer à chaque équipement.
6. Vous pouvez modifier chaque adresse en double-cliquant sur l'élément Adresse IP.
7. Cliquez sur le bouton [Appliqueur] pour démarrer l'attribution de l'adresse IP.
8. Vérifiez l'élément pour vérifier que l'adresse IP a bien été attribuée.

Configuration de l'ip dynamique

Le DHCP vous envoie l'adresse IP.

Exemple d'environnement IP dynamique

• Routeur large bande, disposant de caméra connectées, affecté à une adresse IP par le serveur DHCP
• En cas de connexion directe de la caméra au modem via les protocoles DHCP

Adresses IP affectées par le serveur DHCP interne via le réseau LAN

Lors de la configuration d'une seule caméra

1. Dans la liste, cliquez sur la caméra dont vous pouvez modifier la configuration IP.
2. Cliquez sur IP Assign > sur la page principale de Device Manager.
3. Sélectionnez.
4. Cliquez sur le bouton [Appliquer]
5. Si un message de réussite s'affiche, cliquez sur [OK]

Lors de la configuration de plusieurs caméras

1. Dans la liste, cliquez sur la camera dont vous voulez modifier la configuration IP.
2. Cliquez sur IP Assign > sur la page principale de Device Manager
3. Sélectionnez
4. Cliquez sur le bouton [Appliquer pour demander l'attribution de l'adresse IP.]
5. Vérifiez l'élément pour vérifier que l'adresse IP a bien été attribuée.

Enregistrement MANUEL de la CAMERA

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau ext.

1. Cliquez «Ajouter des périhériques» «Ajouter un équipement manuellement» sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez.
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, le port HTTPS, l'identifiant et le mot de passe.
4. Cliquez sur le bouton [Raccorder].
5. Vérifiez que laamera est enregistrée, Vérifiez l'adresse MAC sur l'autocollant fixé sur laamera.

Configuration automatique de l'ip

1. Dans la liste, cliquez sur la caméra dont vous pouvez configurer automatique et l'IP.
2. Cliquez sur + > sur la page principale de Device Manager. Le menu Configuration de l'équipement s'affiche.
3. Dans le menu, cliquez sur :
4. Pour utiliser le protocole ou, sélectionnez et cliquez sur le bouton [Appliquer].

Configuration de la redirection de la PLAGE de PORTS (mapping de PORTS)

Si vous avez installé un Routeur large bande muni d'une camera connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la camera qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez Applications & Gaming > Port Range Forward > Pour le réglage de la redirection de la plage de port sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chaque des caméras connectées au routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans «Configuration» - «Basic» - «IP & Port» sur le visualiseur Web de la caméra.
3. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

La configuration du transfert de port est un exemple de configuration du réseau IP CS0C. Les réglages peuvent varier selon le code du routeur large bande connectée. Pour avoir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir un régime de redirection de port sur le périmètre du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Camere 1 et la Camere 2 sont connectées à un routeur:

Routeur large bande
Début Fil Protocols Adressé IP
3000 3000 TCP/IP 192.168.1.100
3001 3001 TCP/IP 192.168.1.101
8060 8060 TCP/IP 192.168.1.100
8061 8061 TCP/IP 192.168.1.101

Camera 1(102.168.1.100)

Fort HTTP 8369

Fort RTSP 3000

Camera 2 (192.168.1.101)

Fort I-TTP 806

Fort RTSP 300

La rédaction de port peut être réalisée sur paramétrisation supplémentaire du routeur si celui-ci supporte la fonction UPH. Après avoir connecté la caméra réseau, cocher la case à cocher dans le menu « Connexion rapide » dans « DDNS » dans « Paramètres » « Réseau » « DDNS »

1. Lancez Device Manager Le système recherche les caméras connectées et en affiche la liste.
2. Sélectionnez le projet souhaité, puis cliquez sur le bouton [Ouvrir].
3. La saisie du mot de passe affiche la liste des caméras du projet.
4. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

Vous pouvez accéder à la camera en tapant l'adresse IP de la camera trouvée dans la barre d'adresse du navigateur internet.

Connexion à la caméra depuis un ordinateur distant VIA internet

Sur un ordinateur distant en dehors ou réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux caméras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez configurer la redirection des plages de port du Routeur large bande.
2. Depuis l'ordnafreur distant, lancez le navigateur Internet et tapez l'adresse URL DONS de la camera ou l'adresse IP du Routur large bande dans la barre d'adresse. ex) http://ddns. hartwhe-security. com/ID

Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DONS (http://dons.haute-chaos/security.com) et enregistrez le produit sur Mon DONS > Enregistrer le produit!

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.

Tapez l'adresse IP de la caméra dans la barre d'adresse.

Adresse IP (IPv4): 192.168.1.100 →

http://92.168.1.100

• La boîte de dialogue de connexion devait apparaître.

Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111

http://2001:230:abcd:fffff:0000:0000:fffff:1111 - la boîte de dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.

Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse.

ex) Adress P: 192.168.1.100: HTP Numero de port (8080)

http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.
2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.] Adresse URL: http://ddns.harwha-security.com/ID
3. La boîte de dialogue de connexion devrait apparaître.

La connexion mise au point est désactivée dans un environnement uniquement LAN.

Se connecter via upnp

1. Exécutez le système client avec d'exploitation afin de supporter le protocole UPnP.
2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la camera recherche dans le menu

éseau.

-La fenêtre de connexion s'affiche.

Se connecter via bonjour

1. Exécute le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour rechercher.

Sur le système d'exploitation Mac, cliquer sur le nom de la camera lance la recherche depuis l'onglet

Bonjour de Safari.

-La fenêtre de connexion s'affiche.

Pour utiliser le protocole UPnP ou Bonjour, reportez-vous à "Configuration automatique de l'IP".

Vérification de l'adresse DDNS

Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse

IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes abonné).

Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur, vous pouvez

facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique.

http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez

de Web Viewer sur. Renseignez également le champ avec la donnée

utilise pour Trenregistrement LONS.

Réglage du MOT de PASSE

Lorsque vous accédez au produit pour la première fois, vous nécessitez de registrar le mot de passe de connexion.

Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.

Les caractères spéciaux qui sont autorisés: 1-24%8%~9--[i][?]

L'espace n'est pas autorisé pour le mot de passe. Le mot de passe et l'Identifiant ne peuvent pas être identiques. Pour renforcer la sécurité, vous ne pouvez pas utiliser plusieurs fois le même caractère et des caractères consécutifs sur un clavier comme mot de passe. Assurez-vous de mémoriser le mot de passe que vous définissez. Si cela se perd, vous devrez initialiser le produit en appuyant sur le bouton [RESET];

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît.

Saisissez identifiant utilisateur et le mot de passe pour accéder à la camera.

1. Entrez - admin - dans la zone de saise de texte. Identificateur de l'administrateur × admin × est fixe et ne peut être modifié.
2. Saisissez le mot de passe dans le champ de saise.
3. Cliquez [Sign in]. Si vous vous connectez avec succès, vous verrez l'écran Live Viewer s'afficher.

Lorsque vous accédez à la visionneuse web de la caméra, accordez

une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

Pour une qualité vidéo optimale, passez en affichage 100%. La réduction du format de l'image peut couper l'imagur sur les cordis.

Installation de la visionneuse WEB de la CAMERA

1. Cliquez sur l'icône [Configuration]. 2. La fenêtre de configuration apparaît. 3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la date, l'audio, le réseau, l'enregistrement, l'analyse et le système sur le réseau. 4. Cliquez sur _A^e Alde (7) pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLEMES

PROBLÉME SOLUTION
Lorsqu'un utilisateur de Windows 10 accès à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• De qui se produit quand le pilote de microphone a été régisé sur le pilote Realtek. Installez le péphérique audio haute défiéction (pilote par défaut Windows) ou le pilote tiers comme pilote de microphone.
Quelles sont les specifications des fichiers WAVE nécessaires pour lire de l'audio au moment d'un événement?	• Un besoin d'échéantalignage de 48 000 w/Hz ou inférieur est recommendé. • Pour les bits par échéantalion, une valeur jusqu'à B/16 bits est recommendée. • Seul le format d'encodage PCM est pris en charge.
Aucune video n'est affichée lors de l'accès libre au visuaisleur Web de plug-in sur Safari via HTTPS.	• Dans la fondre d'autorisation contextualle affichée lors de l'accès initiaI à https, clinquez sur "Afficher certificat d'autorenfactualization" et selectionnez l'options "Toupours faIRE confiance lors de la connexion à l'ADDRESS P du visuaisleur WHO désign". • Si le visuaisleur Web ne peut tous� plus dire une vidée après avoir selectionné "Solvent" dans le fondre du message ci-dessus, appuyez sur le touche de commande -0 pour outlier le navigateur Safari plus recommencerz et suivez les procédures indiquées ci-dessus.
Je n'ai pas accès à laamera à partir d'un navigateur Internet.	• Verifier pour s'assurer que les paramétres de réseau de laamera sont appropriés. • Verifier pour assurer que tous les câtres de risouss ont été correctement connectés. • Si elle est connectée en utilisant DHCP, vérifier que laamera peut acquérir des adresses IP dynamiques sans aucen problème. • Si laamera est connectée à un Rouleur large bande, vérifier que le remoi de port est configéré correctement.
Le visionneur a été déconnecté pendant le suilvI.	• Lesvisionneurncomnétés se déconnecté à tout changement approupte à laamera ou aux configurations du réseau. • Verifier toutes les connctions de risouss.
Laamera connectée au réseau n'est pas déconnecté dans le programme Device Manager.	• Déselectiver les paramétros du pai-fou sur votre PC et charter de nouveau laamera.
Chevauchement d'images.	• Verifier si une ou plusieurs camiras sont configurée à une adresse multidiffusion unique au lieu d'adresses différentes. Si une adresse unique est utilisé pour des camaras multiples, les images peuvent sauvier ce chevaucher.
Aucune image n'apparait.	• Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un roule qui prend on charge la multidiffusion dans la LAN sur lequel laamera est connectée.

PROBLÉME SOLUTION
La voix n'est pas enregistré comme si les paramétres d'entrée audio sont configurés.	• Vous ne devez activer la case à cocher <Entière audio> dans <Basic> - <Profil video>.
<Définition mvt> de l'<Analyse> est réglié sur <Activer>, mais je ne recoïns pas de notification par e-mail même quand un événement d'analyse s'est produit.	• Vérifie les réglages selon la série suivante: A. Vérifie les réglages <Date et heures>: B. L'option <Détection mvt> doit être réglié sur <Activer>: C. Vérifie si l'option <E-mail> au menu <Config. évit> est cochéée avant'utilisation.
Aucun signal n'est déetecté au port Emission d'alerta, même en cas de génération d'un événement d'analyse videoi intelligente.	• Vérifie les réglages de port de sortie de l'alarme.
Impossible d'effectuer un enrolistrement sur la carte Micro SD.	• Vérifie que la carte mémoire n'est pas déconnectue. • Lors du replACEMENT de la carte Micro SD, l'alimentation doit être déconnecté du produit.
La carte Micro SD est insérée mai laamera no fonctionne pas correctement.	• Vérifie si la carte Micro SD est insérée dans le bon sors. Le fonctionnement des cartes Micro SD formées sur d'autres apparels n'est pas garantir sur cetteamera. • Formatize la carte Micro SD à nouveau sous le menu <Configuration> - <Evénancement> - <Stockage>.
Impossible d'enrolister sur la système NAS.	• Assurez-vous que l'information enrolistée dans la système NAS soit correcte.
Un rapport mentionné que la réglage du système NAS a échoué.	• L'adrasso IP du NAS est valid: • IDmot de passage du NAS est valid: • Assurez-vous de pouvoir acceder au dossier désigné comme dosser principal en utilisant le ID du NAS. • Les liens SMB/CIFS du NAS ne sont pas cochés. • L'adrasso IP du NAS est collé de la camera contre le réseau format Ex: La valeur initiale du réseau de sous-)réseau du NAS et de la camera est 255,255,255. Si l'adrasse IP est 192,168,20,32, alors l'adrasse IP du NAS devait être qu'elle part dans 192,168,20,1-192,168,20,255. • Vérifie si vous avrez tenté d'y accédier sous un autre nom d'utiliser sans formaler le principal dosser utilisé ou saugardé. • Assurez-vous d'avoir utilisé l'équipment NAS recommendé.

Toute modification entreprise dans la conception de cet article ne signifie aucune expression approuvées par le partenaire responsable. La conformité pourrait annuler l'autoclassification de l'utilisation à utiliser l'emploi.

Ce appareil est conforme au point 15 du règlement FOC. Son fonctionnement est soumis aux deux

conditions soluentes : ( 1 ) Cet appareil ne peut causer d'interférences nuisibles et ( 2 ) Cet appareil accepter toute interférence requise, y compris les interférences susceptibles de causer l'affonancement.

Cet équipement a été testé et se conforme aux limites relatives à un nouvel problème de classe A, conformément à la partie 15 des Réglements FCC. Ces limites sont dédiées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'opération fonctionne dans un environnement commercial.

Ce equipment génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiophoniques.

Le fonctionnement de cet équipement au sein d'une structure résidentielle peut provoquer des interférences dangereuses. Dans ce cas, l'utilisateur est seul responsable de corriger l'interférence à ses propres frais.

Handwa Series s'engage de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement.

La démarche Eco représente l'engagement de Henneva Vision à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif. Co symbole sur la produit, ses accessories ou sa documentation indicate que ni la produit, ni ses accessionsri électroniques usages (chargeur, casque aquoie, cable USE, etc.) ne peuvent été relatives avec les autres déchets mèngères. La mise au rebut incontrolée des déchets presentes risques environnementaux et de santé publique, veillez résepérer nos produits et accessories usages des autres déchets. Vouys favorissez ainsi le revéculation de la matière qui les contiennent dans la cadre d'un développement durable.

Les participants sont invités à contacter le magasin où ayant vendu le produit ou ses renseignements après des autorités locales pour connaître les produits et les points de collecte de ces produits en vie du laire receyag Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit

Applicable au pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sont mis en place.

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication généralement des symboles chimiques Fig. 10 Ce Pb signifie que la batterie contient deux quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries d'autres types de déchets et à les recycler via une méthode locale de collecte gratuite des batteries.

Hanwha

Vision
