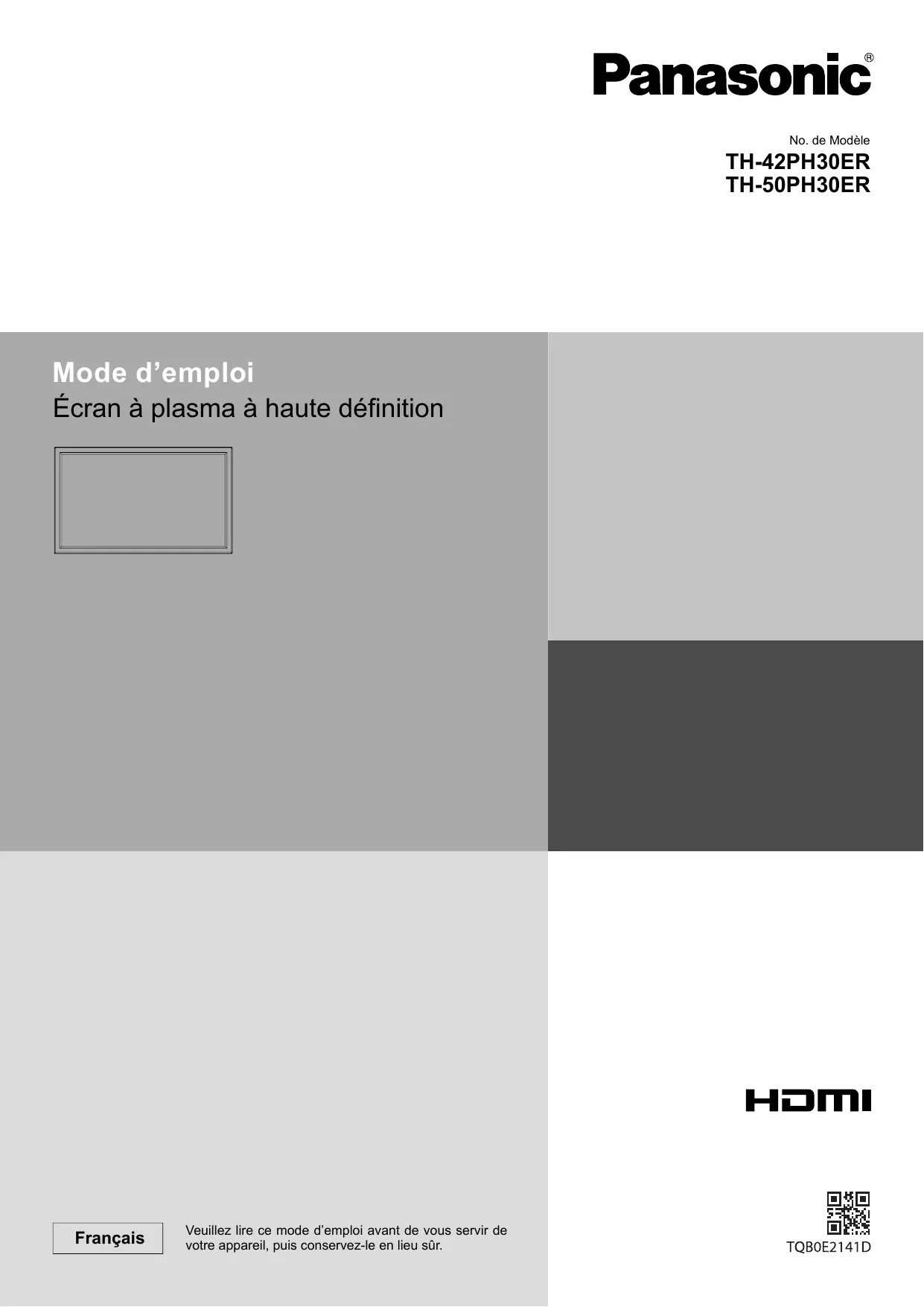

MODE D'EMPLOI TH-42PH30ER PANASONIC

Pour profiter au maximum des possibilités de votre appareil, veuillez lire attentivement le présent mode d’emploi avant d’entreprendre les réglages, et conservez-le pour pouvoir vous y référer en cas de besoin.

Veuillez aussi conserver votre reçu, et noter le numéro de modèle et le numéro de série de votre appareil dans l’espace réservé sur la couverture de dos de ce mode d’emploi. Visitez le site Panasonic

http://panasonic.net

Commandes de base 16

Format d’image (ASPECT) 18 Zoom numérique 19 Affichages des menus sur l’écran 20 Réglage de Taille/Pos. 21 Réglages de l’image 23 Réglages avancés 24 Réglages des sons 25 Économiseur d’écran (Pour éviter la rémanence) 26 Heure de mise en service de l’économiseur d’écran 27

Réduit la rémanence sur l’écran 28

Réglages durée de vie prolongée 28 Réduction de la consommation 31 Personnalisation du nom des entrées 32 Sélection de la langue d’affichage 33 Orientation de l’écran 33 Réglage d’un ensemble d’écrans (Multi Affichage) 34 Comment effectuer le réglage pour un ensemble d’écrans (Multi Affichage) 34 Fonction ID de la télécommande 35 Configuration pour les signaux d’entrée 36 Sélection de l’entrée à composantes/RVB 36 Sélection de l’entrée à YUV/RVB 36 Menu Signal 37 Système couleur 38 Réduction 3:2 38 Ne placez aucune flamme nue, comme une bougie allumée, sur l’appareil ou au-dessus de celui-ci. 2) Pour prévenir tout risque d’électrocution, ne retirez pas le couvercle. Aucun composant susceptible d’être réparé par l’utilisateur ne se trouve à l’intérieur de l’appareil. Veuillez confier tout travail d’entretien ou de réparation à un technicien qualifié. 3) N’enlevez pas la broche de mise à la masse de la fiche d’alimentation. Cet appareil est équipé d’une fiche d’alimentation avec mise à la masse à trois broches. Cette fiche ne peut être adaptée qu’à une prise de courant avec mise à la masse. Ceci est un dispositif de sécurité. Si vous ne pouvez pas insérer la fiche dans la prise, adressez- vous à un électricien. Ne modifiez pas la fiche avec mise à la masse. 4) Pour éviter toute secousse électrique, assurez-vous que la broche de mise à la terre de la fiche du cordon d’alimentation est effectivement branchée.

ATTENTION Cet appareil est destiné à être utilisé dans des environnements non exposés à des champs magnétiques.

Si vous utilisez cet appareil à proximité de sources de champs électromagnétiques puissants ou à des endroits où le bruit électrique pourrait interférer avec les signaux d’entrée, l’image et le son risquent de trembler et des parasites tels que du bruit risquent d’être produits. Pour éviter d’abîmer cet appareil, placez-le loin de toute source de champs électromagnétiques puissants.

• VGA est une marque de commerce d’International Business Machines Corporation. • Macintosh est une marque déposée par Apple Inc., USA. • SVGA, XGA, SXGA et UXGA sont des marques déposées de Video Electronics Standard Association. Même s’il n’existe aucune mention spéciale de marque de commerce de société ou de produit, ces marques de commerce ont toutefois été respectées. • HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou enregistrées de HDMI Licensing LLC aux Etats-Unis et dans d’autres pays. Remarque: Ne laissez pas une image fixe s’afficher sur une période prolongée, car il peut en résulter une rémanente permanente sur l’écran plasma. Parmi les images fixes possibles citons les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images affichées dans le format 4:3.

Mesures de sécurité

TY-TP50P10S (Pour le TH-50PH30ER) Confiez toujours l’installation à un technicien qualifié. Les pièces détachées peuvent présenter un danger d’étranglement en cas d’ingestion accidentelle. Gardez les pièces détachées hors de la portée des enfants. Jetez les pièces détachées inusitées ainsi que tout autre objet comme les fournitures d’emballage et les sacs ou les couvertures en plastique afin d’éviter que les enfants en bas âge ne s’en servent de jouet, lequel constitue un risque potentiel d’étouffement. Ne placez pas l’écran plasma sur des surfaces inclinées ou instables et assurez-vous qu’il ne repose pas sur le bord de sa base. • L’écran plasma risquerait de tomber ou de se renverser. Ne placez pas d’objets sur l’écran plasma. • Si vous renversez de l’eau sur l’écran à plasma à haute définition ou si des objets étrangers y pénètrent, un court-circuit risque de se produire et d’entraîner un incendie ou une électrocution. Si des corps étrangers pénètrent dans l’écran plasma contactez votre revendeur Panasonic. Ne transporter qu’en position debout! • Le transport de l’appareil avec son panneau d’affichage faisant face vers le haut ou vers le bas peut endommager les circuits internes. ll est interdit d’empêcher la ventilation en couvrant les grilles d’aération avec des objets comme journaux, nappes ou rideaux. Pour une ventilation suffisante; Si vous utilisez le piédestal (accessoire en option), laissez un espace de 10 cm ou plus autour des côtés supérieur, gauche et droit et de 7 cm ou plus vers l’arrière, et laissez également un espace entre le bas de l’écran et la surface du sol. Si vous installez l’appareil en utilisant une autre méthode, suivez le mode d’emploi. (S’il n’y a pas d’indication spécifique sur les dimensions d’installation dans le manuel d’installation, laissez un espace de 10 cm ou plus autour des côtés supérieur, inférieur, gauche et droit, et de 7 cm ou plus vers l’arrière.) Lors de l’installation verticale de l’écran à plasma; Tournez l’interrupteur d’alimentation vers le haut pour installer l’écran à plasma verticalement. Et définissez l’option “Orientation de l’écran” sur “Portrait” dans le menu Configuration. (reportez-vous à la page 33)

Mesures de sécurité

Ne couvrez pas les trous de ventilation. • Sinon, l’écran plasma risquerait de surchauffer, ce qui pourrait causer un incendie ou abîmer l’écran plasma. N’introduisez aucun objet étranger dans l’écran plasma. • N’introduisez aucun objet en métal ou inflammable dans les trous de ventilation, ne laissez tomber aucun objet sur l’écran plasma, car ceci pourrait entraîner un incendie ou une électrocution. Ne retirez pas le couvercle, ou ne le modifiez en aucune façon. • Les composants se trouvant à l’intérieur de l’écran plasma sont placés sous haute tension, et risquent de causer une électrocution grave. Confiez tout travail de vérification, de réglage ou de réparation à votre revendeur Panasonic. Assurez vous un accès facile à la prise du câble d’alimentation. Un appareil de CLASSE I doit être raccordé à une prise de courant en étant relié à la terre. N’utilisez pas d’autres cordons d’alimentation que celui fourni avec cet appareil. • Cela comporte un risque d’incendie ou de choc électrique. Insérez la fiche du cordon d’alimentation bien à fond dans la prise. • Si la fiche n’est pas insérée bien à fond, un dégagement de chaleur pouvant entraîner un incendie risquerait de se produire. Si la fiche est endommagée ou si la plaque de la prise murale est mal fixée, ne les utilisez pas. Ne manipulez pas le cordon d’alimentation avec des mains mouillées. • Vous risqueriez d’être électrocuté. Ne faites rien qui puisse endommager le cordon d’alimentation. Pour débrancher le câble d’alimentation, tirez-le par la fiche et non par le câble. • Évitez absolument d’endommager le câble, de le modifier, d’y placer des objets lourds, de le chauffer, de le placer à proximité d’objets chauds, de le tordre, de le plier excessivement ou de le tirer. Sinon, vous pourriez causer un incendie ou une électrocution. Si le câble d’alimentation est abîmé, faites-le réparer par un centre de service agréé Panasonic. Si vous n’utilisez pas l’écran plasma pendant une période prolongée, débranchez la fiche du cordon d’alimentation de la prise secteur. Pour empêcher tout incendie, ne laissez jamais de bougies ou une autre source de feu ouvert à proximité du récepteur de télévision.

En cas d’anomalie de fonctionnement

Si une anomalie se produit (absence d’image ou de son par exemple), ou si de la fumée ou une odeur anormale se dégage de l’écran plasma, débranchez immédiatement la fiche du cordon d’alimentation de la prise secteur. • Si vous continuez à utiliser l’écran plasma dans cet état, vous risquez de provoquer un incendie ou d’encommager l’appareil. Adressez-vous à un centre de service agréé Panasonic pour les réparations. Ne réparez jamais vous-même l’écran plasma, car ceci est très dangereux. Si de l’eau ou des objets étrangers pénètrent dans l’écran plasma, ou si vous laissez tomber l’écran plasma, ou si le coffret est abîmé, débranchez immédiatement la fiche du cordon d’alimentation. • Un court-circuit pourrait se produire et entraîner un incendie. Pour toute réparation, adressez-vous à un centre de service agréé Panasonic.

Mesures de sécurité

• De l’air chaud sort par les trous de ventilation et donc le haut de l’écran plasma est chaud. N’approchez pas les mains, le visage ou des objets ne pouvant résister à la chaleur de cet orifice, car ceci pourrait causer des brûlures ou des déformations. De même si les trous de ventilation sont bouchées, l’écran pourrait être endommagé. Veillez à débrancher tous les câbles avant de déplacer l’écran plasma. • Si vous déplacez l’écran alors que des câbles sont encore connectés, vous risquerez d’endommager les câbles et d’entraîner un incendie ou une électrocution. Par mesure de précaution, débranchez la fiche d’alimentation de la prise secteur avant d’entreprendre des travaux de nettoyage. • Sinon, il y aura rique d’électrocution. Nettoyer régulièrement le câble d’alimentation afin que la poussiére ne s’y accumule pas. • Si de la poussière s’accumule sur la fiche du cordon d’alimentation, l’humidité produite risquerait de détériorer l’isolation et d’entraîner un incendie. Débranchez le cordon d’alimentation de la prise secteur et essuyez-le avec un chiffon sec. Ne brûlez pas ou ne brisez pas les piles. • Ne pas exposer les piles à une température excessive; comme le rayonnement solaire, le feu, etc. Cet écran à plasma émet des rayons infrarouges, par conséquent il peut perturber les autres appareils de communication. Installez votre capteur infrarouge dans un endroit à l’abri de la lumière directe ou indirecte de l’écran à plasma.

Nettoyage et entretien

L’avant du panneau d’affichage a reçu un traitement spécial. Essuyez soigneusement la surface du panneau en utilisant seulement le chiffon de nettoyage fourni ou un chiffon doux sans peluches. • Si la surface est très sale, passez un chiffon doux et sans peluche trempé dans une solution d’eau et de détergent neutre (100 parties d’eau pour 1 partie de détergent), puis essuyez avec un chiffon sec du même type jusqu’à ce que la surface soit sèche. • Ne rayez pas ou ne cognez pas la surface du panneau avec les ongles ou un objet rigide, sinon vous abîmeriez la surface. En outre, évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon le fini de la surface serait abîmé. Si le coffret est sale, essuyez-le avec un chiffon doux et sec. • Si le coffret est très sale, plongez le chiffon dans de l’eau additionnée d’un peu de détergent neutre, puis essorez le chiffon bien à fond. Utilisez ce chiffon pour essuyer le coffret, puis essuyez-le avec un chiffon sec. • Veillez à ce que du détergent n’entre pas en contact direct avec la surface de l’écran plasma. Si des gouttes d’eau pénètrent dans l’appareil, des anomalies de fonctionnement se produiront. • Évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon la surface du coffret pourra être abîmée ou le revêtement s’écaillera. En outre, ne laissez pas l’appareil trop longtemps en contact avec des articles en caoutchouc ou en PVC.

1. Tirez et tenez le crochet, puis ouvrez le couvercle des piles.

2. Mettre les piles à l’intérieur – bien respecter la polarité correcte (+ et –).

3. Remettre le couvercle en place.

“R6 (UM3)” taille

L’installation incorrecte des piles peut provoquer la fuite de l’électrolyte entraînant la corrosion de la télécommande. La mise au rebut des piles doit se faire en respectant l’environnement. Respectez les précautions suivantes: 1. Remplacez les 2 piles en même temps. Remplacez les piles usagées par des piles neuves. 2. N’utilisez pas à la fois une pile neuve et une pile usagée. 3. N’utilisez pas à la fois 2 types différents de pile (exemple: une pile au “zinc-carbone” et une pile “alcaline”). 4. Ne tentez pas de recharger les piles usagées, ne les court-circuitez pas, ne les démontez pas, ne les chauffez pas, ne les jetez pas dans un feu. 5. Le remplacement des piles s’avère nécessaire lorsque la télécommande n’agit plus que de façon irrégulière, ou plus du tout. 6. Ne brûlez pas ou ne brisez pas les piles. Ne pas exposer les piles à une température excessive; comme le rayonnement solaire, le feu, etc.

Pour de plus amples détails concernant le raccordement de ces enceintes, reportez-vous à leur mode d’emploi.

Enceintes (accessoires en option) Rouge Débrancher le cordon d’alimentation

Branchez le cordon d’alimentation dans l’unité d’affichage.

Branchez le cordon d’alimentation jusqu’à ce qu’il se fixe en place avec un clic. Remarque: Assurez-vous que le cordon d’alimentation est verrouillé des côtés gauche et droit.

Débranchez le cordon d’alimentation en appuyant sur les deux boutons.

Remarque: Lorsque vous débranchez le cordon d’alimentation, faites-le toujours d’abord par sa fiche branchée dans la prise de courant.

Il existe 3 trous permettant de fixer les câbles de raccordement. Comme l’attache n’est pas fournie avec le produit, procurez-vous en une ou un collier, si nécessaire. Lors de l’utilisation du support de montage mural (vertical) Remarque: Lors de l’utilisation du support de montage mural (vertical)(TY-WK42PV20), utilisez les trous pour sécuriser les câbles. Si les câbles sont maintenus dans le trou , ils peuvent être et pris dans le support de montage mural.

(reportez-vous à la page 12)

Les bornes se trouvent en bas de l’écran plasma.

AV IN (VIDEO): Borne d’entrée vidéo composite (voir ci-dessous) COMPONENT/RGB IN: Borne d’entrée composantes/vidéo Blindage pour 1 11 Données 2+ T.M.D.S horloge T.M.D.S Blindage pour 12 à 110 kHz et une fréquence de balayage vertical de 48 à 120 Hz. (Cependant, les signaux dépassant 1.200 lignes ne seront pas affichés correctement.) • La résolution de l’affichage est d’au maximum 768 × 768 points quand le mode aspect est réglé sur “4:3” et 1.024 × 768 points quand le mode aspect est réglé sur “16:9”. Si la résolution de l’affichage excède ces maximums, il se peut qu’il soit impossible de voir les petits détails avec une clarté suffisante. • Les bornes d’entrée PC sont compatibles avec DDC2B. Si l’ordinateur branché n’est pas compatible avec DDC2B, vous devrez changer les réglages de l’ordinateur au moment du branchement. • Certains modèles de PC ne peuvent pas être raccordés à l’écran plasma. • Il n’est pas nécessaire d’utiliser un adaptateur pour les ordinateurs équipés d’une borne Mini D-sub 15 broches compatible avec DOS/V. • L’ordinateur représenté dans l’illustration est un exemple seulement. • Les équipements et les câbles complémentaires représentés sur cette illustration ne sont pas fournis avec cet appareil. • Ne réglez pas les fréquences de balayage horizontal et vertical pour les signaux PC à des niveaux supérieurs ou inférieurs aux limites de la plage de fréquence spécifiée. • L’entrée en composantes est possible avec les broches 1, 2 et 3 du connecteur Mini D-sub 15 broches. • Changez le réglage de “Sélection entrée en composantes/RVB” dans le menu “Configuration” pour “Composants” (lors de la connexion d’un signal composantes) ou pour “RVB” (lors de la connexion d’un signal RVB). (reportez-vouz à la page 36) Noms des signaux pour le connecteur Mini D-sub 15 broches N° de broche 11 12 13 14 15 6

La borne SERIAL est conforme à la spécification d’interface

RS-232C, afin que l’écran plasma puisse être commandé par un ordinateur branché à cette borne. L’ordinateur nécessitera un logiciel qui permet d’envoyer et de recevoir les données de contrôle qui satisfont aux conditions indiquées ci-après. Utilisez une application informatique telle qu’une langue de programmation pour créer le logiciel. Pour plus de détails, reportez-vous à la documentation de l’application informatique. Paramètres de communication Niveau de signal Méthode de synchronisation Débit binaire Parité Longueur des caractères Bit d’arrêt Commande du débit

La transmission des données de contrôle à partir de l’ordinateur commence par un signal STX, suivi par la commande, les paramètres, et enfin un signal ETX, dans cet ordre. S’il n’y a pas de paramètres, il n’est pas nécessaire d’envoyer le signal de paramètre.

STX Noms de signal pour le connecteur D-sub à 9 broches

Coupure du son désactivée Coupure du son activée Sélection du mode d’entrée (basculement) Entrée VIDEO (VIDEO) Entrée COMPONENT/RGB IN (COMPONENT) • Les fiches secteur varient d’un pays à l’autre. La fiche illustrée à droite n’est peut-être pas celle dont est équipé votre appareil. • Lorsque vous débranchez le cordon d’alimentation, faites-le toujours d’abord par sa fiche branchée dans la prise de courant. Appuyez sur l’interrupteur d’alimentation de l’écran plasma pour le mettre sous tension. Appareil allumé.

Sélectionnez les options à l’aide de la télécommande. Les touches de l’appareil sont inopérantes. Affichages à l'écran

Affichages à l’écran

Affichages à l’écran (reportez-vous à la page 33) Arrêt sur absence d’activité (reportez-vous à la page 31) Orientation de l’écran (reportez-vous à la page 33) Précaution Arrêt sur absence d’activité Si “Arrêt sur absence d’activité” dans les menus Configuration est réglé sur “Activer”, un message d’avertissement s’affiche à chaque fois que l’alimentation est allumée. (reportezvous à la page 31) Si vous n’avez pas besoin de cet affichage, les paramètres de “Power On Message” du menu Options permettent de l’ignorer (reportez-vous à la page 43)

«Arrêt sur absence d’activité» est activé.

Le signal d’entrée change comme suit pour chaque pression:

• Reproduit le son comme réglé dans “Audio input select” du menu Options. (reportezvous à la page 44) • Sélectionnez pour accommoder les signaux de la source reliée aux prises d’entrée pour composantes/RVB (reportez-vous à la page 36). • De la rémanence (retard d’image) peut se produire sur le panneau d’affichage au plasma lorsqu’une image fixe est laissée sur le panneau pour une période prolongée. Une fonction qui assombrit légèrement l’écran s’active pour éviter la rémanence (voir page 45), mais cette fonction n’est pas une solution parfaite contre la rémanence.

“+”: Appuyez sur cette touche pour déplacer le curseur vers le haut “–”: Appuyez sur cette touche pour déplacer le curseur vers le bas (reportez-vous à la page 20)

Capteur de télécommande

Configuration Taille/Pos. Touche ASPECT Appuyez sur cette touche pour modifier le format de l’image. (reportez-vous à la page 18) Interrupteur de mode veille L’écran plasma doit d’abord être mis sous tension sur la prise secteur et sur l’interrupteur d’alimentation (reportez-vous à la page 13). Appuyez sur ce bouton pour allumer l’écran plasma à partir du mode de veille. Appuyez à nouveau sur ce bouton pour éteindre l’écran plasma et le faire passer en mode de veille. Touche Taille/Pos. (reportez-vous à la page 21) Touche PICTURE (reportez-vous à la page 23) Interrupteur de coupure du son Appuyez sur cette touche pour couper les sons. Appuyez une nouvelle fois sur cette touche pour rétablir les sons. Le rétablissement des sons se produit également lorsque l’appareil est mis hors service, ou que le niveau d’écoute est modifié. Touche N (reportez-vous à la page 22, 23, 24, 25) Touches de position Touche d’entrée (INPUT) Appuyez pour sélectionner l'entrée du signal de manière séquentielle. (reportez-vous à la page 15)

Touche OFF TIMER Il est possible de prérégler l’écran à plasma à haute définition de manière qu’il passe en mode veille après un délai spécifié. A chaque pression sur la touche, le réglage passe à 30 minutes, 60 minutes, 90 minutes et 0 minute (minuterie veille annulée).

(reportez-vous à la page 20)

Touche SOUND (reportez-vous à la page 25) Réglage du volume Appuyez sur la touche de volume haut “+” ou bas “–” pour augmenter ou diminuer le niveau de volume sonore. Touche R (reportez-vous à la page 20) Appuyez sur la touche R pour revenir à la page de menu précédente. Touche RECALL Appuyez sur la touche “RECALL” pour afficher l’état actuel du système. 1 Nom de l’entrée 2 Mode ASPECT (reportez-vous à la page 18) Entrée audio (reportez-vous à la page 44) Utilisation de l’Économiseur d’écran NANODRIFT (reportez-vous à la page 29) 3 Minuterie veille La minuterie veille apparaît seulement lorsque la minuterie veille a été réglée. 1

Appuyez plusieurs fois pour passer d’une option du format à l’autre de façon cyclique:

Pour plus de détails sur le mode aspect, reportez-vous à la “Liste des modes aspect” (reportez-vous à la page 46). Pour l’entrée de signaux Video : 4:3

Pour l’entrée de signaux Video : 4:3

Le curseur se déplace. Sortir

Ce taux est rappelé sur l’image affichée.

• La fonction de zoom numérique ne peut pas être employée dans la situation suivante: Lorsque Multi Affichage est placé sur Oui (reportez-vous à la page 34). Lorsque Économiseur d’écran (sauf pour Image négative) est actif (reportez-vous à la page 26). • Lorsque le zoom digital est activé, il est impossible de se servir du “Réglage Taille / Pos.”.

Affichages des menus sur l’écran

Son Taille/Pos. Configuration

Appuyez sur cette touche pour sélectionner.

(Exemple: menu Image)

2 Sélectionnez la rubrique.

Liste d’affichage du menu

Remarque: Les menus qui ne peuvent pas être ajustés sont estompés en gris. Les menus réglables dépendent du signal, de l’entrée et du réglage du menu. Menu Image

• Si un signal “Cue” ou un signal “Rew” est reçu d’un magnétoscope ou d’un lecteur DVD, la position de l’image se décale vers le haut ou vers le bas. Ce déplacement de la position de l’image ne peut pas être contrôlé par la commande “Taille/Pos.”. Config. auto

Si vous entrez un signal d’ordinateur à titre d’exemple, “Position H/Position V”, “Taille H/Taille V”, “Point horloge” et “Phase de l’horloge” sont automatiquement corrigés.

Ce réglage est activé dans les conditions suivantes: • Ce réglage n’est pas activé pendant l’affichage multiple ou l’agrandissement numérique. • Lorsque vous entrez un signal analogique (Composantes/PC): Ce réglage est activé si “Sélection entrée en composantes/RVB” (reportez-vous à la page 36) du menu Configuration est réglé sur “RVB”. • Lors de l’entrée d’un signal numérique (HDMI/DVI): Un signal au format PC active ce réglage. Si le signal est différent du format PC, ce paramètre est activé avec “Surbalayage” (reportez-vous à la page 22) réglé sur “Non” et “Taille H/Taille V” ne peut pas procéder à des corrections automatiques. Ce réglage sera invalide et ne fonctionnera pas dans les conditions suivantes: • Lors de l’entrée d’un signal VIDEO • Aspect est réglé sur “Cadrage” • “Display size” du menu Options (reportez-vous à la page 42) est réglé sur “On” Utilisation de la télécommande Lorsque vous appuyez sur

de la télécommande, “Config. auto” sera exécuté.

Lorsque Config. auto ne fonctionne pas, “Invalide” s’affiche.

• Lorsque le signal d’entrée est commuté.

Réglage de Taille/Pos.

• Lors d’une entrée de signal numérique, Point horloge et Phase de l’horloge ne peuvent pas être réglés. • Config. auto pourrait ne pas fonctionner en présence d’image rognée ou sombre. Dans ce cas, aller sur une image lumineuse avec des bords et autres objets clairement illustrés, puis essayer de nouveau le réglage automatique. • En fonction du signal, il est possible d’avoir un hors alignement après Config. auto. Exécuter le réglage fin pour la position/taille comme requis. • Si Config. auto ne peut régler correctement le signal de fréquence verticale 60Hz XGA (1024×768@60Hz, 1280×768@60Hz, et 1366×768@60Hz), la présélection du signal individuel sous “Mode XGA” (reportez-vous à la page 38) peut servir à obtenir une Config. auto correcte. • Config. auto ne fonctionne pas correctement lorsqu’un signal, tel qu’une information supplémentaire, est superposé au-delà d’une période d’image valide ou que les intervalles entre la synchronisation et les signaux d’image sont courts ou pour les signaux d’image avec ajout d’un signal de synchronisation à trois niveaux. • Si Config. auto ne peut être réglé correctement, sélectionnez “Normaliser” une fois et appuyez sur ACTION ( ) puis réglez Taille/Pos. à la main.

Position H Ajustez la position horizontale.

Le cas échéant, procédez au réglage afin de réduire ces interférences.

Phase de l’horloge

(Dans le cas où les signaux d’entrée sont de type Composants/PC)

Supprimez le papillotement et la distorsion.

(Dans le cas où les signaux d’entrée sont de type Composants/PC) d’immobilisation Ajuste la position du dispositif d’alignement lorsque les parties noires de l’image n’ont pas de détails à cause d’une sous-exposition ou sont verdâtres. Valeur optimale de l’ajustement de la position du dispositif d’alignement Lorsque les parties noires ne sont pas détaillées à cause d’une sous-exposition (noir) → Une valeur qui provoque moins de noir représente le réglage optimal Lorsque des parties noires sont verdâtres → Une valeur qui annule la teinte verdâtre sans provoquer de noir représente le réglage optimal. Surbalayage Tournez l’image sur balayage Oui/Non. Les signaux configurables sont les suivants: 525i, 525p, 625i, 625p, 750/60p, 750/50p, 1125/60i, 1125/50i, 1125/24sF, 1125/25p, 1125/24p, 1125/60p, 1125/30p (Composante Vidéo, RVB, DVI, HDMI)

Appuyez sur cette touche pour sélectionner le menu de réglage.

Réglez l’amplitude en regardant l’image derrière le menu. Remarque: Les menus qui ne peuvent pas être ajustés sont estompés en gris. Les menus réglables dépendent du signal, de l’entrée et du réglage du menu. Image Normaliser Idéal pour les films. Remarque: Pour changer les caractéristiques de couleur ou d’image après avoir choisi le menu “Image”, reportez-vous à la page suivante où des explications détaillées sont données. (reportez-vous à la page suivante)

Pour ajuster le contraste de l’image.

Pour choisir le réglage permettant de regarder sans fatigue des images sombres,

Plus lumineux par exemple des vues de nuit ou des cheveux noirs.

Pour ajuster la densité chromatique.

• Vous pouvez changer le niveau de chaque paramètre (Contraste, Luminosité, Couleur, Teinte et Netteté) pour chaque menu “Mode Image”. • Les réglages pour “Normal”, “Dynamique” et “Cinéma” sont mis en mémoire individuellement pour chaque prise d’entrée. • L’augmentation de “Contraste” dans le cas d’une image lumineuse, ou sa diminution dans le cas d’une image sombre, donnent peu de changement.

Pour l’obtention d’une teinte naturelle.

Pour obtenir une image nette.

ÉB R haut ÉB V haut Courbe en S

Pour régler la balance des blancs dans les zones bleues claires.

Pour régler la balance des blancs dans les zones rouges sombres. Pour régler la balance des blancs dans les zones vertes sombres. Pour régler la balance des blancs dans les zones bleues sombres.

• Effectuez la balance des blancs (W/B) de la manière suivante: 1. Réglez la balance des blancs des zones lumineuses à l’aide de “ÉB R haut”, “ÉB V haut” et “ÉB B haut”. 2. Réglez la balance des blancs des zones sombres à l’aide de “ÉB R bas”, “ÉB V bas” et “ÉB B bas”. 3. Répétez les opérations 1 et 2. Les opérations 1 et 2 réagissent l’une sur l’autre; vous devez donc les répéter plusieurs fois pour obtenir le réglage désiré. • Les valeurs réglées sont mises en mémoire individuellement pour chaque prise d’entrée. • Les valeurs de la plage de réglage doivent être utilisées comme référence.

Appuyez sur cette touche pour afficher le menu de réglage.

Appuyez sur cette touche pour régler le niveau d’écoute désiré.

Réglage des sons graves.

Appuyez sur cette touche pour sélectionner la page écran de l’économiseur d’écran.

: L’écran tout entier est blanc.

Appuyez sur ces touches pour sélectionner chacun des modes possibles.

Réglage de la mise en service

Si le Mode a pour valeur Oui, appuyez sur ces touches pour sélectionner Début. Appuyez sur cette touche pour mettre en service l’économiseur d’écran. La page de menu s’efface et l’économiseur d’écran entre en service. Pour arrêter l’économiseur d’écran sous Oui, appuyez sur la touche R ou toute autre touche de l’appareil principal. Remarque: Lorsque l’affichage est éteint, l’économiseur d’écran est désactivé.

Appuyez sur ces touches pour sélectionner Temps périodique et Temps de fonctionnement (dans le cas où vous avez choisi Intervalle). Appuyez sur ces touches pour sélectionner Durée économiseur d’écran (dans le cas où vous avez choisi Veille après éco. Écran). Appuyez sur ces touches pour effectuer les réglages. Touche : Augmentation Touche : Diminution Remarques: • Une pression brève sur la touche “ ” ou sur la touche “ ” change l’heure d’une minute. [Toutefois, la sélection intervient toutes les 15 minutes si Temps périodique est choisi.] • Une pression plus longue sur la touche “ ” ou sur la touche “ ” change l’heure de 15 minutes. • “Durée économiseur d’écran” de “Veille après éco. Écran” peut être réglé de 0:00 à 23:59. Sur “0:00”, “Veille après éco. Écran” ne s’active pas.

Pour réduire le risque de rémanence, changez la luminosité des panneaux latéraux.

Haut: En gris clair. Remarques: • Pour réduire l’apparition de rémanences, réglez Panneau latéral sur Haut. • Les panneaux latéraux peuvent clignoter (alternativement blanc et noir) selon l’image affichée sur l’écran. L’utilisation du mode Cinéma permet de réduire ce clignotement.

Réduit la rémanence sur l’écran

Économiseur d’écran NANODRIFT Déplace légèrement la position d’affichage sur l’écran pour diminuer la rémanence sur l’écran d’affichage. Bas – Haut : L’Économiseur d’écran NANODRIFT fonctionne. La position d’affichage de l’écran change à intervalles de temps pré-établis. Vous pouvez régler la plage de mouvement de l’écran. Une partie de l’écran peut sembler absente à la suite de cette opération. Si vous changez la valeur, un masque s’affiche dans la plage où l’image est absente à cause du mouvement de la position.

Lorsque la réduction de rémanence d’image

“NANODRIFT” est activée, “NANODRIFT” s’affiche.

16:9 En mode zoom numérique Limite maximale Oui: Le contraste de l’image (luminosité crête) est réduit. Remarque: L’écran peut s’assombrir légèrement lorsqu’une image fixe est affichée sur une période prolongée. (reportez-vous à la page 45)

Règle le “Menu de réduction Rémanence d’image” sur les valeurs conseillées. Tous les menus seront verrouillés. Mode Image: Normal Contraste: Réglage conseillé pour chaque modèle Panneau latéral: Haut Économiseur d’écran NANODRIFT: Milieu 5 Sélectionnez appliquer les réglages.

Chaque menu sera réglé sur les “Réglages express”.

Réglages durée de vie prolongée Réglages recommandés

• PC Gestion alimentation: Lorsque cette fonction est placée sur “Oui”, elle opère dans les conditions suivantes pour automatiquement allumer ou éteindre l’appareil. Lorsqu’aucune image (Signaux de synchronisation HD/VD) n’est détectée pendant plus ou moins 30 secondes au cours de l’entrée de signaux PC : → L’alimentation est coupée (veille); le témoin d’alimentation s’allume en orange. Lorsque les images (Signaux de synchronisation HD/VD) sont détectées ultérieurement : → L’alimentation est allumée; le témoin d’alimentation s’allume en vert. Remarques: • Cette fonction est opérante uniquement pendant l’entrée de signaux PC. • Cette fonction est disponible lorsque “Synchro” est placé sur “Auto”, lorsque “Sélection entrée en composantes / RVB” est placé sur “RVB”, et pendant le visionnement normal (écran à une image). • DVI-D Gestion alimentation: Lorsque cette fonction est placée sur “Oui”, elle opère dans les conditions suivantes pour automatiquement allumer ou éteindre l’appareil. Lorsque aucune image (signal de synchronisation) n’est détectée pendant environ 30 secondes lors d’une entrée de signal DVI: → L’alimentation est coupée (veille); le témoin d’alimentation s’allume en orange. Lorsque des images (signal de synchronisation) sont détectées ultérieurement: → L’alimentation est allumée; le témoin d’alimentation s’allume en vert. Remarque: Cette fonction est opérante uniquement pendant l’entrée de signaux DVI. • Arrêt sur absence de signal: L’alimentation de l’écran est hors service quand aucun signal n’est appliqué à l’entrée. Lorsqu’elle est réglée sur “Activer”, l’alimentation de l’unité s’arrête pendant 10 minutes après l'arrêt des signaux d’entrée. Remarque: Cette fonction est opérante pendant l’affichage normal (sur un écran d’affichage d’images). • Arrêt sur absence d’activité: Lorsque cette fonction est réglée sur “Activer”, l’alimentation s’arrête (pause) automatiquement lorsque l’écran plasma ne fonctionne pas pendant 4 heures. A compter de 3 minutes avant l’extinction, le temps restant s’affiche.

Appuyer sur une touche pour annuler.

Arrêt sur absence d’activité 3min

Lorsque l’alimentation est coupée à cause de cette fonction, le message “L’affichage a été éteint par la fonction «Arrêt sur absence d’activité».” s’affiche lors de la prochaine mise sous tension.

Remarque: Cette fonction est désactivée, lorsque l’économiseur d’écran est en cours d’exécution.

Appuyez sur ces touches pour sélectionner “Oui (Activer)” ou “Non (Désactiver)”. Oui (Activer)

Appuyez pour sélectionner l’entrée audio.

RVB”. (reportez-vous à la page 36)

Sélection de la langue d’affichage

Appuyez sur cette touche pour choisir la langue désirée.

Configuration Règle le contrôle du ventilateur, de l'écran, et le type d'affichage du menu à l'écran pour une installation verticale.

2 Appuyez sur cette touche pour choisir “Paysage” ou “Portrait”.

• Si vous modifiez ce réglage, les commandes du ventilateur et du panneau de commandes sont commutées lors de la prochaine mise sous tension. • Le TH-42PH30ER n’est pas équipé d’un ventilateur.

Orientation de l'écran

Appuyez sur ces commandes pour sélectionner le réglage d’un ensemble d’écrans (Multi Affichage).

Pour utiliser cette fonction, procurez-vous la télécommande ID vendue séparément. Modèle de pièce : EUR7636090R

2 Appuyez sur le bouton

sur le côté droit. de la télécommande.

Appuyez sur un des boutons

Appuyez sur un des boutons

Fonctionnement des boutons la télécommande ID Le fonctionnement est pareil à celui de la télécommande ordinaire, sauf pour le bouton

Si le mode ID externe est sur “On”, il vous est possible de vous d’utiliser la télécommande sans numéro correspondant d’identification lors de l’affichage du menu des options. (reportez-vous à la page 42) • La télécommande ID ne peut pas fonctionner lorsque la sélection d’identification est réglée sur un chiffre autre que 0 et que la télécommande ID est différente du numéro de la sélection d’identification. (reportez-vous à la page 42)

Configuration pour les signaux d’entrée

Sélection de l’entrée à composantes/RVB Sélectionnez afin de faire correspondre les signaux de la source raccordée aux bornes d’entrée Composantes / RVB ou PC. Signaux Y, PB, PR “Composants” Signaux RVB Appuyez sur ces touches pour sélectionner le signal d’entrée désiré. Composants RVB

Appuyez sur ces touches pour sélectionner le signal d’entrée désiré.

YUV RVB Appuyez sur cette touche pour quitter les réglages.

Effectuez le réglage pendant l'entrée sur la borne DVI-IN.

Appuyez sur la touche

Appuyez sur cette touche pour choisir chaque paramètre.

Système couleur est automatiquement sélectionné parmi NTSC/PAL/SECAM/M.NTSC. Pour afficher le signal PAL60, sélectionnez “Auto” ou “PAL”. Auto

• Entrée d’un signal 525i (480i), 625i (575i), 1125 (1080)/60i avec un signal d’entrée “Composants”.

Appuyez sur cette touche pour choisir “Réduction 3:2”.

Réduction 3:2 Appuyez sur cette touche pour choisir “Mode XGA”.

Appuyez sur cette touche pour choisir Réduction du bruit “Réduction du bruit”. Appuyez sur cette touche pour choisir “Non”, “Min.”, “Moy.”, “Max.” ou “Évolué”.

“Réduction du bruit” ne peut pas être ajustée pendant qu’un signal PC est appliqué.

Appuyez sur ces touches pour sélectionner “Synchro”. Appuyez sur cette touche pour régler.

Sur V: Le signal de synchronisation est fourni par le signal vidéo vert et se trouve présent sur le connecteur G.

Réglage du signal de synchronisation composantes

Vérifiez que l’entrée est réglée sur l’entrée composantes (ce réglage n’est valide que pour un signal d’entrée composantes). Auto: Sélection automatique du signal synchro H et V ou du signal synchronisé. Si les deux signaux sont présents, le signal synchro H et V est sélectionné. Sur Y: Le signal de synchronisation est fourni par le signal vidéo jaune et se trouve présent sur le connecteur Y. Remarque: L’entrée de signaux sur la borne COMPONENT/RGB IN correspondent à Synchro sur V ou Synchro sur Y.

Plage HDMI Permet de commuter la plage dynamique en fonction du signal d'entrée de la borne HDMI.

Appuyez pour sélectionner la “Plage HDMI”.

Commute automatiquement la plage dynamique entre “Vidéo(16-235)” et “Complète(0-255)” en fonction du signal d’entrée. Remarque: Cette fonction ne peut être réglée que pour une borne d’entrées HDMI.

Affichage des signaux d’entrée

Affiche la fréquence et le type du signal d’entrée actuel. Cet affichage n’est valide que pour des signaux d’entrée Composantes/RVB/PC ou Numérique. Plage d’affichage: Fréquence-H Balayage horizontal 15 à 110 kHz Fréquence-V Balayage vertical 48 à 120 Hz Format de signal

Configurez le son lorsqu’une entrée d’image est sélectionnée. (reportez-vous à la page 44)

Touch Panel settings Réglez pendant l’utilisation de l’écran tactile (disponible en option). (reportez-vous à la page 44)

• La sourdine et le temps restant sur la minuterie après avoir appuyé sur . Off: Efface tous les éléments ci-dessus de l’affichage. Règle le signal d’entrée lorsque l’appareil est sous tension. Off PC VIDEO COMPONENT* On Off: Règle le volume normal. On: Règle le volume voulu. Remarques: • Lorsque le “Maximum VOL level” (niveau audio maximum) est en position “On” ( allumé ), il n’est possible de modifier le volume qu’entre 0 et votre limite maximale choisie. • Si vous réglez le volume lorsque “Initial VOL level” (niveau audio initial) est en fonction “On” (allumé) et que le curseur est accessible dans le menu, sans ouvrir le menu des options, il vous est possible d’écouter les modifications apportées volume.

Appuyez sur le bouton pour régler le volume maximum.

On Off: Fixe le volume maximum automatique. On: Fixe le volume maximum voulu. Remarques: • Si le “Maximum VOL level (niveau de VOLUME maximum)” est réglé sur une position inférieure au “Initial VOL level (niveau de VOLUME initial)”, le “Initial VOL level (niveau de VOLUME initial)” est automatiquement identique à celui du “Maximum VOL level(niveau de VOLUME maximum)”. • L’affichage du volume monte jusqu’à 63 quels que soient les réglages. • Si vous réglez le volume lorsque “Maximum VOL level” (niveau audio maximum) est en fonction “On” ( allumé ) et que le curseur est accessible dans le menu, sans ouvrir le menu des options, il vous est possible d’écouter les modifications apportées volume.

Réglages des Options

• Il est possible d’utiliser le changement d’entrées lorsque ce bouton est mis sur “Off”.

Off: Il est possible de se servir de tous les boutons de l’appareil principal pour ces opérations.

MENU&ENTER: Verrouille les boutons et de l’appareil principal. On: Verrouille tous les boutons de l’appareil principal. Procédez comme suit pour verrouiller les touches sur l’appareil. Off: Appuyez sur quatre fois → Appuyez sur quatre fois → Appuyez sur quatre fois → Appuyez sur MENU&ENTER: Appuyez sur quatre fois → Appuyez sur quatre fois → Appuyez sur quatre fois → Appuyez sur On: Appuyez sur quatre fois → Appuyez sur quatre fois → Appuyez sur quatre fois → Appuyez sur

User2 (Téléspectateur2): Vous ne pouvez vous servir que du bouton

User3 (Téléspectateur3): Verrouille tous les boutons de la télécommande. Enable (Mise en marche): Active “Off-timer function” (fonction hors minuterie). Disable (Arrêt): Désactive “Off-timer function” (fonction hors minuterie). Remarque: Lorsque “Disable (Arrêt)” est activé, la fonction hors minuterie est annulée. de la

Standby On Règle le mode d’alimentation de l’appareil lors de la remise sous tension qui suit une panne de courant ou après avoir débranché et rebranché l’appareil. Normal: L’alimentation retourne dans l’état où elle se trouvait avant l’interruption d’alimentation. Standby: L’alimentation retourne en mode de veille. (Témoin d’alimentation : rouge/orange) On: L’alimentation retourne en mise sous tension. (Témoin d’alimentation : vert) Remarque: Lors de l’utilisation de plusieurs afficheurs, il est préférable de régler sur “Standby” (veille) pour réduire la charge de courant. Établit le numéro d’identification du panneau lorsque le panneau est utilisé en mode “Remote ID (ID externe)” ou en “Serial ID (ID sérielle)”. Établit l’ampleur des valeurs : 0 - 100 (Norme: 0) Le paramètre de ce menu est disponible uniquement lors de l’utilisation de la télécommande ID. Off: Arrête les fonctions de la télécommande ID. Il vous est possible d’effectuer des opérations normales de télécommande. On: Met en marche les fonctions de la télécommande ID. Remarque: Pour utiliser la fonction ID de la télécommande, il est nécessaire de régler le numéro d’ID de la télécommande et de l’unité d’affichage. Concernant la méthode de réglage, reportez-vous à “Fonction ID de la télécommande” (page 35) et à “ID select” (susmentionné). Règle le contrôle du panneau ID. Off: Interrompt le contrôle externe effectué par le ID. On: Met en marche le contrôle externe effectué par le ID. Modifie la dimension de l’image visionnée sur l’écran. Off: Établit la dimension normale de l’image visionnée sur l’écran. On: Règle la dimension de l’image visionnée à approximativement 95 % de l’image visionnée normale. Off On

• Ce réglage n’est valide que lorsque les signaux d’entrée sont les suivants; NTSC, PAL, SECAM, M.NTSC, PAL60, PAL-M, PAL-N (Video) Accentue le contraste pour rendre plus visible une partie de l’image trop pâle. Off: Désactive “Studio Gain” (Gain de studio). On: Active “Studio Gain” (Gain de studio). Remarque: Ce réglage n’est valide que lorsque les signaux d’entrée sont les suivants: Composante Vidéo, RVB (analogues), HDMI Off 1 L’écran s’allumera au moment où vous appuyez sur la touche . 1 à 30 (sec.): Réglez le délai de la mise sous tension (en secondes). Après avoir appuyé sur la touche , l’écran sera mis sous tension avec le délai réglé. Remarques: • Pendant l’utilisation de cette fonction, le témoin d’alimentation clignote en vert. • Cette fonction est aussi opérante lors de la remise sous tension après une panne de courant, ou après avoir débranché et rebranché le cordon d’alimentation. Règle le mode All Aspect (réglage avancé de l’aspect) ou le mode aspect par défaut. À chaque pression sur le bouton , l’aspect change dans le mode sélectionné. Off: Mode aspect par défaut On: Mode All Aspect Le mode aspect de chaque réglage est comme suit : (Exemple : Signal HD) Off 4:3→Plein 4:3→Zoom1→Zoom2→Zoom3→16:9→14:9→Cadrage On 4:3 (1)→4:3 (2)→4:3 Full→Zoom1→Zoom2→Zoom3→16:9→14:9→Just1→Just2 Règle le mode d’exploitation du réglage de position automatique dans le menu Taille/Pos. Manual: Le réglage de position automatique démarre lorsque est enfoncé sur la télécommande ou que le réglage de position automatique est exécuté depuis le menu Taille/Pos. Auto: En dehors de l’utilisation de la télécommande ou des opérations de menu, la position automatique démarre: Lorsque l’alimentation de l’écran est activée. Lorsque le signal d’entrée est commuté. Off: Ne fait pas pivoter l’image. On: Fait pivoter l’image à 180 degrés. Afficher/masquer l’avertissement Arrêt sur absence d’activité à la mise en marche. On: Les précautions d'avertissement sont affichées au moment de la mise sous tension. Off: Les précautions d'avertissement ne sont pas affichées au moment de la mise sous tension. Remarque: Ce réglage est uniquement active si “Arrêt sur absence d’activité“ est “Activer“.

Lorsque les boutons de l’appareil principal et de la télécommande sont immobilisés par des réglages du “Button lock (bouton de verrouillage)”, du “Remocon User level (niveau de la télécommande du téléspectateur)” ou du “Remote ID (ID externe)”, ramenez toutes les valeurs sur “Off” afin de réactiver les boutons. Appuyez sur le bouton de l’appareil principal en même temps que le bouton de la télécommande et maintenir appuyé sur un délai de plus de 5 secondes. Le “Shipping” (menu de par défaut) apparaît et le verrouillage se désenclenche dès que le menu disparaît.

Réglages des Options

On La valeur réglée pour NANODRIFT devient “Oui” et Calibration mode s'affiche en gris. La distance de déplacement de NANODRIFT est limitée à 3 × 3 points pour éviter une dérive du pointeur sur l'écran tactile. Calibration mode (Mode de calibrage) Ce réglage peut être utilisé pour le calibrage d'un écran tactile. Vous pouvez configurer le réglage si “Touch Panel mode” est réglé sur “On”.

Touch Panel settings

Touch Panel mode Sélectionnez “Calibration mode”, puis appuyez sur 1 sélection Si le menu ne s’affiche pas (écran normal) Maintenez enfoncé pendant plus de 3 secondes. 2 réglage

L'écran s'affiche au milieu et NANODRIFT est désactivé pendant 180 secondes.

Après 180 secondes ou si vous avez affiché le menu à l'aide d'une télécommande, le mode de calibrage est annulé. Remarque: Pour de plus amples informations sur la manière de régler le calibrage, veuillez consulter le mode d'emploi de l'écran tactile.

Appareils électriques Automobiles / motos Pas de son

Non branché dans la prise secteur

Interrupteur non mis sur marche Réglage du Contraste et de la Luminosité/Volume (Vérifiez en appuyant sur l’interrupteur d’alimentation ou sur la touche de veille de la télécommande.) Si vous entrez un signal possédant un système de couleur, un format ou une fréquence non applicable, seule l’indication de la borne d’entrée sera affichée.

Commandes des couleurs réglées au niveau minimum (reportez-vous à la page 23, 24)

Système des couleurs (reportez-vous à la page 38)

La télécommande ne fonctionne pas.

L’appareil émet parfois un craquement.

Le haut ou le bas de l’image est coupé sur l’écran lorsque j’utilise la fonction de zoom.

Des parties de l’image disparaissent au haut et au bas de l’écran lorsque j’utilise la fonction de zoom. J’entends des sons qui proviennent de l’intérieur de l’appareil.

Des parties de l’appareil deviennent chaudes.

L’alimentation est coupée automatiquement de façon inattendue.

Le témoin d’alimentation clignote en rouge.

Vérifiez que les piles ne sont pas complètement épuisées et, dans le cas contraire, assurez-vous qu’elles sont correctement insérées.

Assurez-vous que le capteur de signal de télécommande n’est pas exposé à la lumière extérieure ou à une source de lumière fluorescente intense. Assurez-vous que vous utilisez la télécommande conçue spécialement pour cet appareil. (Cet appareil ne peut être commandé avec aucune autre télécommande.) Si vous ne notez aucune anomalie pour l’image ou le son, cela signifie que ce craquement provient du cabinet, ce dernier subissant de très légères contractions en réponse aux variations de température dans la pièce. Cela n’affecte en rien la performance et le bon fonctionnement général de l’appareil. Ajustez la position de l’image sur l’écran. Lors de l’utilisation d’un programme logiciel vidéo (tel qu’un programme de format cinéma) enregistré dans un format plus large que celui du mode 16:9, des zones blanches et séparées de l’image sont formées au haut et au bas de l’écran. Lors de la mise sous tension, il se peut que le son émis par l’entraînement du panneau d’affichage soit audible: Cela est normal et n’indique aucun dysfonctionnement.

Même lorsque la température des parties des panneaux avant, supérieur et arrière augmente, ceci ne représente pas un problème en termes de performances ou de qualité.

Vérifiez les paramètres de “PC Gestion alimentation”, “DVI-D Gestion alimentation”, “Arrêt sur absence de signal”et “Arrêt sur absence d’activité” dans le menu Configuration. Aucun d’entre eux ne peut défini sur “Oui (Activer)”. (reportez-vous à la page 31) Il est possible qu’il y ait un dysfonctionnement. Veuillez contacter un centre de service agréé.

Cet écran à plasma fait usage d’un traitement image spécial. Il en résulte que selon le type du signal appliqué à l’entrée, il léger décalage peut se fait sentir entre l’image et le son. Cela ne traduit pas une anomalie de fonctionnement.

Panneau de l’écran plasma

L’unité traite numériquement les différents signaux pour reproduire des images esthétiques.

Ainsi, il faut parfois attendre un moment pour que l’image apparaise lorsque l’alimentation est activée, une fois l’entrée commutée. Il se peut que les bords de l’image semblent scintiller dans les parties à mouvement rapide de l’image, à cause des caractéristiques du système utilisé pour l’entraînement du panneau: Cela est normal et n’indique aucun dysfonctionnement. Lorsque vous regardez les panneaux latéraux avec le réglage “Haut” ou “Milieu”, il se peut que la luminosité, des deux côtés de l’image, change suivant le type de programme affiché: Cela est normal et n’indique aucun dysfonctionnement. Le panneau de l’écran plasma est fabriqué en utilisant une technologie de très haute précision; toutefois, il est possible que parfois certaines parties de l’écran ne reproduisent pas certains éléments de l’image ou que des taches lumineuses y apparaissent. Ceci n’est pas une anomalie. Ne conservez pas une image fixe affichée sur l’écran pendant une longue période car cela peut produire une image rémanente sur l’écran plasma. Parmi les images fixes possibles, citons, les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images affichées dans le format 4:3. Remarque: De la rémanente permanente sur l’écran plasma étant causée par l’affichage continu d’une image fixe, il ne s’agit pas d’un vice de fonctionnement et par conséquent cela n’est pas couvert par la garantie. Ce produit n’est pas conçu pour afficher des images fixes pendant une période prolongée. L’appareil d’affichage contient un ventilateur de refroidissement pour dissiper la chaleur générée pendant le fonctionnement. Le bruit de ronflement est causé par la rotation du ventilateur et n’est pas un mauvais fonctionnement.

L’image met du temps à apparaître.

Les bords de l’image scintillent. La luminosité, des deux côtés de l’image, change en mode 4:3. Certaines parties de l’écran ne s’allument pas.

Des rémanences apparaissent

[Pour le TH-50PH30ER] Un bruit de ronflement peut être entendu de l’appareil d’affichage.

Liste des modes aspect

Les images au format d’écran 4:3 sont agrandies horizontalement afin de réduire la distorsion d’image.

L’affichage des zones autour des bords gauche et droit de l’écran est légèrement allongé.

∗5: Lorsque le signal de format VGA 60Hz provenant d’une autre source que le connecteur PC IN broches est entré, il est reconnu comme signal 525p.

Remarque: Les signaux n’ayant pas les caractéristiques ci-dessus ne donnent pas toujours des images correctes.

Appuyer pendant plus de 3 secondes.

3 Appuyez sur la touche ENTER et maintenez-la enfoncée jusqu’à ce que le menu Shipping s’affiche. 4 Appuyez sur la touche Augmentation “+” ou Réduction “–” du volume pour sélectionner “YES”. 5 Appuyez sur la touche ENTER et attendez 10 secondes. 6 Coupez l’alimentation.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Enregistrement du client

Le numéro de modèle et le numéro de série de ce produit sont marqués sur son panneau arrière. Veuillez noter ce numéro de série dans l’espace ci-dessous et conservez ce mode d’emploi et votre reçu d’achat comme preuve définitive de votre achat afin de faciliter la procédure d’identification en cas de vol ou de perte, et pour les services de garantie. Numéro de modèle

Web Site : http://panasonic.net

© Panasonic Corporation 2011
