MODE D'EMPLOI ASHG36KMTA FUJITSU

CLIMATISEUR (Type à montage mural) Avant d'utiliser ce produit, veuillez lire attentivement ces instructions. Conservez ce manuel pour référence future.

Pour prévenir tout risque de blessure personnelle ou de dégâts matériels, lisez attentivement cette section avant d'utiliser ce produit et conformez-vous aux précautions de sécurité suivantes. L’utilisation incorrecte due au non-respect des consignes de sécurité entraîne des blessures ou dommages classifi és comme suit : AVERTISSEMENT Cette indication signale un risque de mort ou de blessure grave. ATTENTION Cette indication signale un risque de blessure ou des dommages matériels. Ce marquage indique une action qui est INTERDITE. Ce marquage indique une action qui est OBLIGATOIRE. Explication des symboles affi chés sur l’unité intérieure ou l’unité extérieure. AVERTISSEMENT Ce symbole indique que cet appareil utilise un réfri- gérant infl ammable. S'il y a une fuite du réfrigérant et qu'il est exposé à une source d'allumage externe, il y a un risque d'incendie. ATTENTION Ce symbole indique que le mode d’emploi doit être lu attentivement. ATTENTION Ce symbole indique qu'un personnel de service devrait manipuler cet équipement en se référant au manuel d'installation. ATTENTION Ce symbole indique que des informations sont disponibles telles que le manuel d'utilisation ou le manuel d'installation. AVERTISSEMENT

• L'appareil doit être installé, utilisé et stocké dans une pièce avec une surface au sol supérieure à X m². Quantité de charge de réfrigérant M (kg) Surface minimale de la pièce X (m

• Ce produit ne contient aucune pièce dont l’entretien est à charge de l’utilisateur. Demandez-toujours à un service de maintenance agréé pour les réparations, l'installation et le déplacement de ce produit. Une mauvaise installation ou manipulation provoque des fuites, une décharge électrique ou un incendie.

• Dans le cas de fonctionnement défectueux comme odeur de brulé, arrêtez immédiatement l'utilisation du climatiseur et débranchez toute l'alimentation électrique en fermant le disjoncteur électrique ou en débranchant la prise d'alimentation. Faites ensuite appel à un service de maintenance agréé.

• Prenez soin de ne pas endommager le câble d'alimentation. S'il est endommagé, il doit être remplacé par un technicien de service agréé afi n d’éviter tout risque.

• En cas de fuite de réfrigérant, veillez à tenir à l'écart du feu ou de produits infl ammables et consultez le personnel de service agrée.

En cas d'orage ou d'un quelconque signe annonçant la foudre, mettez le climatiseur hors tension à l'aide de la télécommande, et évitez de toucher le produit ou la source d'alimentation pour prévenir tous risques électriques.

L'appareil doit être stocké dans une chambre sans sources d'infl ammation fonctionnant en continu (par exemple des fl ammes nues, un appareil à gaz en fonctionnement, un dispositif de chauffage électrique en fonctionnement).

L'appareil doit être stocké dans une zone bien ventilée.

• Soyez conscient que les réfrigérants peuvent ne pas avoir d'odeur.

• L'appareil doit être stocké de manière à éviter les dommages mécaniques.

• La mise au rebut de l'appareil doit être effectuée correctement, conformément aux réglementations nationales ou régionales.

• Lors du transport ou d’un déplacement de l’unité intérieure, la tuyauterie doit être recouverte avec le support à crochet mural comme protection. Ne déplacez pas l’appareil en tenant la tuyauterie de l’unité intérieure. (La tension appliquée sur les joints de tuyaux risque de causer une fuite de gaz infl ammable pendant le fonctionnement). Table des matières

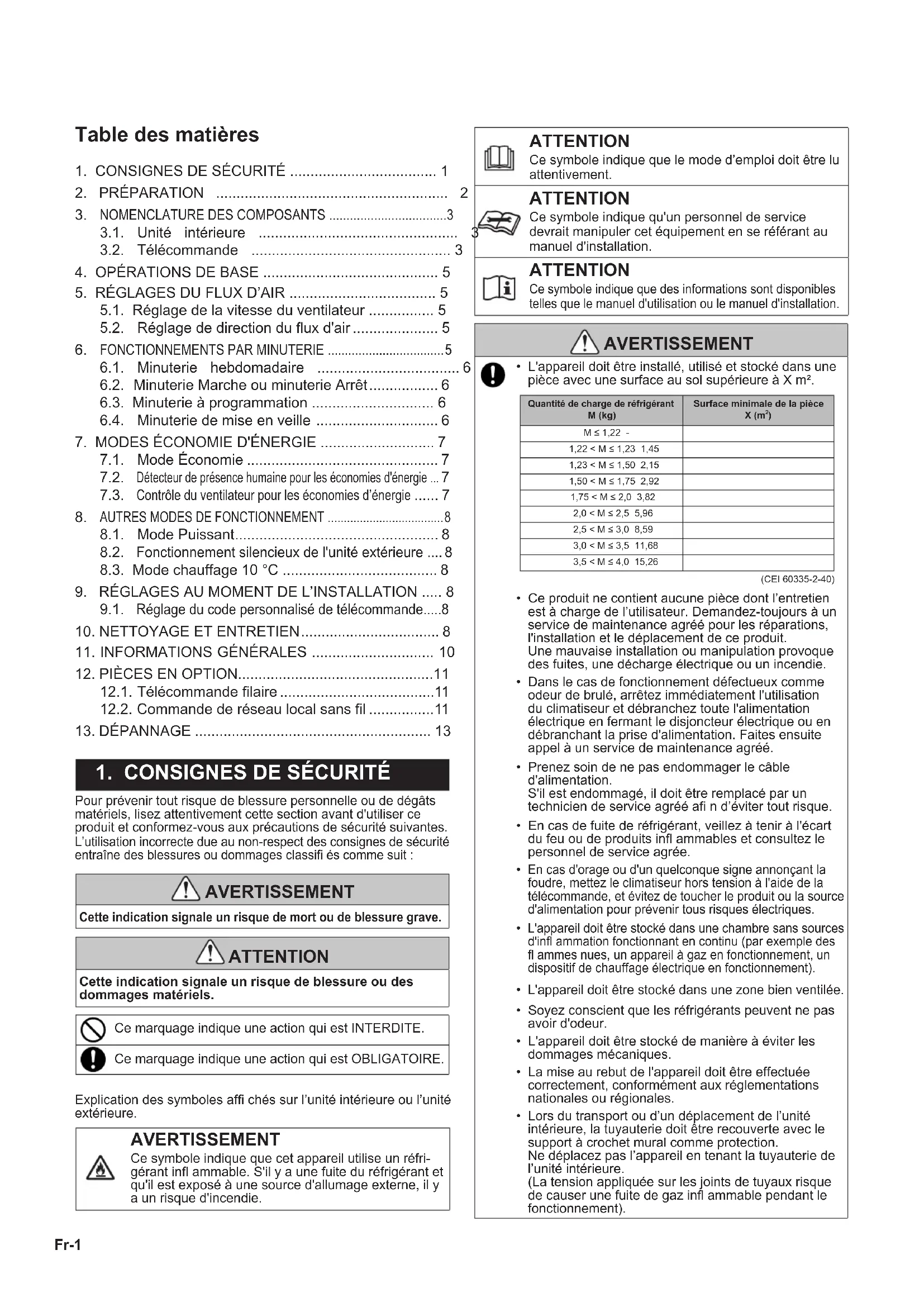

5.1. Réglage de la vitesse du ventilateur ................ 5 5.2. Réglage de direction du fl ux d'air ..................... 5

Minuterie Marche ou minuterie Arrêt ................. 6 6.3. Minuterie à programmation .............................. 6 6.4. Minuterie de mise en veille .............................. 6

Détecteur de présence humaine pour les économies d'énergie ...

Contrôle du ventilateur pour les économies d’énergie

Fonctionnement silencieux de l'unité extérieure .... 8 8.3. Mode chauffage 10 °C ...................................... 8

Réglage du code personnalisé de télécommande.....8

12.1. Télécommande fi laire ......................................11 12.2. Commande de réseau local sans fi l ................11

L'utilisation de cet appareil n'est pas prévue pour des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne soient supervisées ou formées par une personne responsable de leur sécurité. Veuillez vous assurer que les enfants ne jouent pas avec cet appareil.

• Jetez les matériaux d'emballage de manière adéquate. Déchirez et jetez les sacs d'emballage en plastique de sorte que les enfants ne puissent pas jouer avec. Les enfants qui jouent avec le sac en plastique d'origine risquent de s’étouffer avec.

• N’installez pas l’unité dans une zone remplie d’huile minérale comme une usine ou une zone contenant une grande quantité d’éclaboussures d’huile ou de vapeur comme une cuisine.

• Ne mettez pas ce produit hors ou sous tension en branchant ou débranchant la prise ni en coupant ou allumant le disjoncteur.

• N'utilisez pas de gaz infl ammables à proximité de ce produit.

• Ne vous exposez pas directement au fl ux d'air froid pendant trop longtemps.

• N'insérez pas vos doigts ou tout autre objet dans l'orifi ce de sortie ou l'orifi ce d'admission.

• N'utilisez pas l'appareil avec des mains mouillées.

• N’utilisez pas de moyens pour accélérer le processus de dégivrage ou pour nettoyer l’appareil, hormis ceux recommandés par le fabricant.

• Ne pas percer ou brûler. ATTENTION

• Fournissez de temps en temps une ventilation pendant l'utilisation.

Utilisez toujours ce produit avec les fi ltres à air installés.

• Vérifi ez qu'aucun équipement électronique ne se trouve à moins de 1 m (40 po) de l’appareil.

• Coupez toute l'alimentation électrique en cas de non- utilisation de l’appareil pendant de longues périodes.

• Après une longue période d'utilisation, assurez-vous que le support de l'unité d'intérieur soit contrôlé pour empêcher toute chute du produit.

• La direction du fl ux d'air et la température ambiante doivent être choisis avec précaution lorsque vous utilisez le climatiseur dans une pièce où se trouvent des enfants, des personnes âgées ou malades.

• Maintenez propre et rangée la surface autour de l’unité extérieure, et ne placez pas d’objets autour d’elle. Tout objet bloquant ou pénétrant les orifi ces de sortie risque de causer un dysfonctionnement de l’appareil.

• N'orientez pas le fl ux d'air vers des feux ouverts ou des appareils de chauffage.

• N'obstruez et ne couvrez ni la grille d'admission ni l'orifi ce de sortie.

N'exercez pas de forte pression sur les ailettes du radiateur.

• Ne grimpez pas, ne placez pas d'objets ou n'accrochez des objets sur ce produit.

• Ne placez aucun autre produit électrique ou domestique en dessous de ce produit. Une fuite goutte à goutte de condensation pourrait les rendre humides et peuvent causer des dommages ou un fonctionnement défectueux de vos appareils.

• N'exposez pas ce produit directement à l'eau.

N'utilisez pas ce produit pour la conservation des denrées alimentaires, des plantes, des animaux, des équipements de précision, des œuvres d'art ou autres objets. Cela peut provoquer la détérioration de la qualité de ces éléments.

N'exposez pas d'animaux ni de plantes au fl ux d'air direct.

• Ne buvez pas l'eau de vidange du climatiseur.

• Ne rallongez pas le câble d'alimentation.

Assurez-vous d'empêcher les nourrissons et les enfants en bas âge d'avaler accidentellement les piles. ATTENTION

• En cas de contact avec la peau, les yeux ou la bouche du liquide s'écoulant des piles, rincez abondamment à l'eau et consultez votre médecin.

• Retirez immédiatement les piles déchargées et jetez- les conformément aux lois locales et aux règlements de votre région.

• N'essayez pas de recharger des piles sèches.

• N'utilisez pas des piles sèches qui ont été rechargées. Accessoires de l'unité intérieure Veuillez vérifi er que les accessoires suivants sont fournis. Télécommande Porte-télécommande Vis autotaraudeuses Piles Filtres d'épuration d'air Supports de fi ltre Installation du support de Télécommande

Insérer Vis Faire glisser vers le haut ATTENTION

• Ne touchez pas les ailettes en aluminium de l'échangeur thermique intégré à ce produit afi n d'éviter toute blessure lors de l'entretien de l'unité.

• Ne vous tenez pas sur un escabeau instable lors de l'utilisation ou le nettoyage de ce produit. Il peut se retourner et peut causer des blessures. Cet appareil contient des gaz à effet de serre fl uorés. 9387081244_OM.indb 29387081244_OM.indb 2 8/26/2019 6:32:04 PM8/26/2019 6:32:04 PMFr-3 *1) Avant de démarrer l'appareil, vérifi ez que la grille d'admission est complètement fermée. Une fermeture incomplète risque d'affecter le bon fonctionnement ou les performances de l'appareil.*2) Les voyants indicateurs s’allument dans les conditions suivantes. Nom Couleur Fonctionnement ou condition Opération Vert Fonctionnement normalMinuterie Orange Fonctionnement par minuterieÉconomie VertMode ÉconomieMode Chauffage 10 °CW-LAN Orange La commande de réseau local sans fi l est active. 3.2. Télécommande Lorsque vous utilisez la télécommande en option, l’apparence et la procédure de fonctionnement peuvent différer. Pour des détails, veuillez consulter le mode d'emploi de chaque télécommande.

Le réglage doit être effectué lorsque l'écran de réglage est affi ché pour chaque fonction.

La touche n'est active que lorsque le climatiseur fonctionne.

L'instruction concerne le contrôle du réseau local sans fi l (facultatif). Pour le mode Économie d’énergie ....Consultez la page 7. Permet d’activer ou de désactiver le mode Économie. Active ou désactive le programme d’économie d’énergie qui utilise le détecteur de présence humaine

Pour le Fonctionnement silencieux de l'unité extérieure ... Consultez page 8. Permet d’activer ou de désactiver le Fonctionnement silencieux de l'unité extérieure. Affi chage de la télécommande Cette section affi che tous les témoins possibles afi n d'en permettre la description. En fonctionnement réel, l'affi chage est associé à l'utilisation des touches et ne montre que les témoins nécessaires pour chaque réglage. N’appuyez pas sur cette touche lors d’une utilisation normale. Elle sert à démarrer le test de fonctionnement (pour utilisation par un technicien de service agréé uniquement).REMARQUES : Si le test de fonctionnement démarre par inadvertance, appuyez sur pour terminer le test de fonctionnement. Émetteur de signaux Permet une communication correcte avec le récepteur de signaux de l'unité intérieure.

La portée est d'environ 7 m.

[ ] s’affi che une fois le signal transmis.

L’unité intérieure émet un signal sonore à réception du signal. Si aucun bip n'est émis, appuyez une nouvelle fois sur la touche. Pour les opérations de base ..... Consultez la page 5. Permet de lancer ou d’arrêter le fonctionnement du climatiseur. Permet de modifi er le mode de fonctionnement. Permet d’ajuster le réglage de température. Pour le mode Chauffage 10 °C .... Consultez la page 8. Permet d’activer le mode Chauffage 10 °C.

ATTENTION Pour assurer la transmission du signal entre la télécommande et l'unité intérieure, gardez le récepteur du signal à l'écart des éléments suivants: - Rayonnement solaire direct ou autres lumières intenses - Télévision à écran plat Dans les pièces à éclairage fl uorescent instantané (type inverseur), le signal risque de ne pas être transmis correctement. En pareil cas, adressez-vous au magasin où vous avez achetez le produit. Mise en place des piles et préparation de la télécommande (R03/LR03/AAA x 2)

Insérez les piles comme indiqué dans la fi gure ci-dessous.

Appuyez sur pour démarrer le réglage de l’horloge.

pour régler le jour de la semaine (Lundi à Dimanche).

Une pression sur permet de modifi er l'indicateur de l'heure d'une horloge 24 heures à une horloge 12 heures.

Appuyez sur pour continuer.

pour régler l’horloge. Appuyez sur les boutons pour modifi er l’horloge par incrément d’une minute.Maintenez enfoncés les boutons pour modifi er l’horloge par incrément de 10 minutes.

Pour terminer le réglage, appuyez sur

Tenez vous près de l’unité intérieure. Si vous appuyez de loin sur le bouton, les réglages risquent de ne pas être envoyés correctement REMARQUES :

• Utilisez uniquement le type de piles spécifi é.
• N'utilisez pas différents types de piles et ne mélangez pas piles neuves et piles usagées.• Les piles peuvent être utilisées pendant 1 an environ avec une utilisation ordinaire. Si la portée de la télécommande diminue sensiblement, remplacez les piles et appuyez sur en suivant les indications en page 4.• Lorsque vous remplacez les piles, les réglages sont initialisés. 3.1. Unité intérieure : L'instruction concerne le contrôle du réseau local sans fi l (facultatif). Pour le Fonctionnement Manuel automatique et Réinit. Indicateur de fi ltre (Consultez page 14.)Étiquette des spécifi cationsPanneau avantFente pour l'adaptateur W-LAN Filtre d'épuration d'airGrille d'admission *1) Voyants indicateurs *2) Capteur de présence humaine (Reportez-vous à page 7.)Tuyau de vidangeRécepteur du signal de télécommandeFiltre à air 9387081244_OM.indb 39387081244_OM.indb 3 8/26/2019 6:32:04 PM8/26/2019 6:32:04 PMFr-4 Pour le mode Puissant ...........Consultez la page 8. Permet d’activer ou de désactiver le mode Puissant. Pour les Fonctionnements par minuterie ... Consultez la page 5. Permet d’activer ou de désactiver la minuterie Hebdomadaire. Permet d’activer ou de désactiver la minuterie Marche, la minuterie Arrêt ou la minuterie à programmation. Permet d’activer ou de désactiver la minuterie de mise en veille. Permet de commencer le réglage de la minuterie. Permet d’envoyer le réglage de l’horloge ou de la minuterie à l’unité intérieure. En appuyant dessus, passe en mode de réglage du réseau local sans fi l. (Reportez- vous à page 12.) Permet de faire parvenir le réglage de l’horloge ou de la minuterie vers l’étape suivante. Permet de faire revenir le réglage de l’horloge ou de la minuterie vers l’étape précédente. En appuyant dessus, active ou désactive le contrôle de réseau local sans fi l. (Reportez- vous à page 12.) Permet d’ajuster la valeur des réglages de l’horloge ou de la minuterie. Permet de commencer le réglage de l’horloge. Après avoir remplacé les piles Appuyez sur cette touche comme indiqué dans la fi gure suivante. Utilisez la pointe d’un stylo bille ou un autre objet de petite taille. RESET ATTENTION

• Pour éviter tout dysfonctionnement ou dommage de la télécommande : - Placez la télécommande à l'abri des rayons directs du soleil ou d'une chaleur excessive. - Retirez les piles si l'appareil n'est pas utilisé pendant une longue période.

• Des obstacles tels qu'un rideau ou une paroi entre la télécommande et l'unité intérieure peuvent affecter la transmission du signal.

• Ne donnez pas de chocs violents à la télécommande.

• Ne versez pas d'eau sur la télécommande. Pour les réglages du fl ux d’air ... Consultez la page 5. Commande la vitesse du ventilateur. Permet de régler le mode Oscillation automatique. Permet de contrôler la direction du fl ux d'air horizontal. Permet de contrôler la direction du fl ux d'air vertical. 9387081244_OM.indb 49387081244_OM.indb 4 8/26/2019 6:32:04 PM8/26/2019 6:32:04 PMFr-5

5. RÉGLAGES DU FLUX D’AIR

5.1. Réglage de la vitesse du ventilateur

Appuyez sur pour contrôler la vitesse du ventilateur. La vitesse du ventilateur change comme suit.(Auto) (Fort) (Moy) (Bas) (Silencieux)Lorsque est sélectionné, la vitesse du ventilateur dépend des conditions d’utilisation.Réglez la vitesse du ventilateur sur Élevée afi n d’augmenter l’effet de fi ltrage de l’air. 5.2. Réglage de direction du fl ux d'air Pour des détails sur les plages du fl ux d’air, consultez « Plage de la direction du fl ux d'air ».

Réglage de la direction verticale du fl ux d'air

Appuyez sur pour régler la direction du fl ux d'air vertical.

Réglage de la direction du fl ux d'air horizontal

Appuyez sur pour régler la direction du fl ux d'air horizontal.

Réglage du mode Oscillation

Appuyez sur pour sélectionner le mode Oscillation. Le mode de fonctionnement change comme suit.Haut/bas Gauche/droite Haut/bas/gauche/droite Arrêt du mode oscillationREMARQUES : La fonction Oscillation peut cesser temporairement lorsque le ventilateur de l'unité intérieure tourne à très faible vitesse ou est à l'arrêt.

REMARQUES : Lorsque l’indicateur [ ] sur l’unité intérieure clignote, réglez à nouveau l’horloge et la minuterie. Ce clignotement indique que l’horloge interne connait une défaillance à cause d’une coupure de courant. (Reportez-vous à page 10.)

Procédure de réglage de la minuterie Avant de régler la minuterie, veuillez ajuster l’horloge. (Consultez « préparation de la télécommande ».)

sur l’affi chage de la télécommande se met à clignoter.

pour choisir le fonctionnement par minuterie. Le fonctionnement par minuterie changera comme suit :

Minuterie hebdomadaireVous permet de régler des programmes de fonctionnement pour 4 réglages maximum pour chaque jour de la semaine.Minuterie MarcheLance l’opération à l’heure que vous souhaitez.Minuterie ArrêtArrête le fonctionnement à l’heure que vous souhaitez.Minuterie à programmationFonctionne comme la combinaison de la minuterie Marche et de la minuterie Arrêt.Minuterie de mise en veilleVous aide à dormir confortablement en modérant le fonctionnement du climatiseur progressivement.

Confi gurez chaque fonctionnement par minuterie. Pour des détails, consultez les instructions suivantes de chaque réglage de la minuterie.

Pour terminer le réglage de la minuterie, appuyez sur . Tenez vous près de l’unité intérieure.• Appuyez à nouveau sur pour annuler le réglage de la minuterie durant la procédure.

3 étapes pour lancer le fonctionnement

Appuyez sur lancer ou arrêter le fonctionnement.

Appuyez sur pour sélectionner le mode de fonctionnement. Le mode de fonctionnement se change comme suit.AUTO (AUTOMATIQUE)COOL (REFROIDISSEMENT) DRY (DÉSHUMIDIFICATION) FAN (VENTILATION)HEAT (CHAUFFAGE)

Appuyez sur pour régler la température souhaitée. La température change par incréments de 0,5 °C.Plage de confi guration de la température Auto/Refroidissement/Déshumidifi cation 18,0 - 30,0 °C Chauffage 16,0 - 30,0 °CREMARQUES : En mode Refroidissement ou Déshumidifi cation, -réglez la température sur une valeur inférieure à la température actuelle de la pièce. -il se peut que le ventilateur de l'unité intérieure s’arrête de temps à autre afi n d'effectuer une commande du ventilateur pour les économies d'énergie rendues possibles par l'arrêt de la rotation du ventilateur de l'unité intérieure lorsque l'unité extérieure est arrêtée. Cette fonction est activée avec le réglage initial. Pour désactiver la fonction, consultez la page 7. En mode Chauffage, -réglez la température sur une valeur supérieure à la température actuelle de la pièce. -au début du fonctionnement, le ventilateur de l’unité intérieure tourne à très faible vitesse pendant 3 à 5 minutes. -le dégivrage automatique prend la priorité sur le mode Chauffage chaque fois que cela est nécessaire. En mode Ventilateur, la commande de température n'est pas disponible.

Changement d’unité de température

Appuyez sur jusqu’à ce que l’horloge s’affi che.

Maintenez enfoncé pendant plus de 5 secondes. L’unité de température actuellement sélectionnée s’affi chera. (Confi guration d’usine : °C)

Appuyez sur pour changer l’unité de température. (°C

Appuyez sur pour terminer le réglage. Si vous n’appuyez pas sur la touche pendant 30 secondes, l’unité de température affi chée sera conservée.

Plage de la direction du fl ux d'air Direction du fl ux d'air vertical

Fonctionnement Oscillant avec Refroidissement ; Déshumidifi cation Chauffage 3 6 Ventilateur * 1 4 ou 3 6

• La plage du fonctionnement Oscillant dépend de la direction du fl ux d’air réglé avant le fonctionnement Oscillant.REMARQUES :
• N’ajustez pas les volets de direction du fl ux d’air manuellement.

• En mode Auto ou Chauffage, la direction du fl ux d’air reste en position 1 pendant un moment au début de l’opération.
• En mode Refroidissement ou Déshumidifi cation, la position 1-3 est recommandée pour empêcher tout écoulement de condensation pouvant provoquer des dommages matériels. Si la position 4-6 est maintenue pendant 30 minutes ou plus dans ces modes, la direction du fl ux d’air repasse automatiquement en position 3.

Lors de l’utilisation de l’appli mobile (commande de réseau local sans fi l en option nécessaire), le fl ux d’air vertical peut être sélectionné parmi 4 positions. Direction du fl ux d’air horizontal

Fonctionnement Oscillant avec REMARQUES : En mode Auto, vous ne pouvez pas modifi er la direction du fl ux d’air pendant un moment à partir du début de l’opération. 9387081244_OM.indb 59387081244_OM.indb 5 8/26/2019 6:32:04 PM8/26/2019 6:32:04 PMFr-6 6.1. Minuterie hebdomadaire

Sélectionnez Minuterie hebdomadaire à l’étape 2 de « Procédure de réglage de la minuterie ».

pour sélectionner le numéro de programme et le jour de la semaine. Le numéro de programme (1~4) et le jour de la semaine sélectionnés se mettent à clignoter. Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche

pour choisir le fonctionnement par minuterie.

• Lorsque vous avez choisir « Sans minuterie » à l’étape 4, l’affi che du réglage revient à l’étape 1.

régler la minuterie Marche ou la minuterie Arrêt.

• Lorsque vous avez choisir « Minuterie Arrêt » à l’étape 4, l’affi che du réglage revient à l’étape 1.

pour régler la température. Plage de confi guration de la température Auto, Refroidissement, ou Mode Déshumidifi cation : 18,0-30,0 °C *Même si vous réglez sur 10,0, 16,0, -17,5 °C, le climatiseur fonctionnera à 18,0 °C. Mode Chauffage : 10,0 ou 16,0-30,0 °C

L’affi chage du réglage revient à l’étape 1.

Pour terminer le réglage, appuyez sur

Tenez vous près de l’unité intérieure. REMARQUES : L’indicateur [ ] sur l’unité intérieure ne s’allume même si le réglage est terminé.

Si vous souhaitez revenir à l’étape précédente, appuyez sur

• Pour vérifi er le programme, utilisez

pour naviguer dans les réglages de la minuterie Hebdomadaire à l’étape 1. Pour fi nir la vérifi cation, appuyez sur

Pour désactiver la minuterie Hebdomadaire, appuyez sur pendant que est indiqué sur l’affi chage de la télécommande. L’indicateur disparaitra. REMARQUES :

• Les modes de fonctionnement seront les mêmes que ceux au moment du dernier arrêt de l'appareil, ainsi le type de fonctionnement Refroidissement → Chauffage → Refroidissement

• Chauffage ne peut pas être automatiquement réglé.

• Si vous réglez la minuterie Marche et la minuterie Arrêt simultanément, le climatiseur activera la minuterie Marche.

• Si deux minuteries Marche sont réglées simultanément; le climatiseur les activera dans l'ordre du numéro du programme.

• Vous ne pouvez pas utiliser la minuterie Hebdomadaire en même temps que les autres minuteries. Si vous utilisez la minuterie Marche/Arrêt, la Minuterie à programmation, ou la minuterie de Mise en veille lorsque la minuterie Hebdomadaire fonctionne, la minuterie Hebdomadaire sera désactivée. En pareil cas, activez la minuterie Hebdomadaire une fois l’autre minuterie terminée.

• Si la télécommande fi laire (en option) est connectée, cette fonction est restreinte. Jour de la semaine Numéro du programme (Sans minuterie) (Minuterie Marche) (Minuterie Arrêt)

Marche Arrêt Marche Arrêt 26 °C 28 °C Réveil Départ au travail Retour à la maison Coucher Samedi (Pas de réglages de minuterie) Dimanche Programme

Arrêt Arrêt Arrêt Arrêt (Marche) (Marche) (Marche) (Marche) Exemple 2 : Vous pouvez spécifi er les réglages de température à l’aide de la minuterie Marche dans la minuterie Hebdomadaire. 7:00 9:00 17:00 23:00 Programme 1 Programme 2 Programme 3 Programme 4 Marche Marche Marche Marche28 °C 26 °C 27 °C 28 °C

Minuterie Marche ou minuterie Arrêt

Sélectionnez la minuterie Marche ou minuterie Arrêt à l’étape 2 de la « Procédure de réglage de la minuterie ».

régler la minuterie Marche ou la minuterie Arrêt. Pression courte sur le bouton : L’heure change par incrément de +5/-5 minutes. Maintenir enfoncée la touche : L’heure change par incrément de +10/-10 minutes.

Pour désactiver la minuterie Marche/Arrêt, appuyez sur pendant que est indiqué sur l’affi chage de la télécommande. L’indicateur disparaitra. 6.3. Minuterie à programmation

Réglez la minuterie Marche ou la minuterie Arrêt. (Consultez « 6.2. Minuterie Marche ou minuterie Arrêt »).

Sélectionnez Minuterie à programmation à l’étape 2 de « Procédure de réglage de la minuterie ». La minuterie dont l’heure de réglage est plus proche de l’heure actuelle, fonctionne en premier. L’ordre du fonctionnement par minuterie est affi ché comme suit : Minuterie Indicateur sur l'affi chage de la télécommande Minuterie Marche→Arrêt Minuterie Arrêt→- Marche REMARQUES : Vous pouvez confi gurer la minuterie à Programmation uniquement pour une période de 24 heures. 6.4. Minuterie de mise en veille

Sélectionnez Minuterie de mise en veille à l’étape 2 de « Procédure de réglage de la minuterie ».

pour confi gurer l’heure jusqu’à ce que l’opération s’arrête. À chaque pression sur le bouton, l'heure change comme suit :

30M heures (30 min.)

• Pour désactiver la minuterie de mise en veille, appuyez sur pendant que est indiqué sur l’affi chage de la télécommande. L’indicateur disparaitra. 9387081244_OM.indb 69387081244_OM.indb 6 8/26/2019 6:32:05 PM8/26/2019 6:32:05 PMFr-7

7. MODES ÉCONOMIE D'ÉNERGIE

7.1. Mode Économie Il permet d'économiser davantage d'électricité que les autres modes de fonctionnement en changeant la température confi gurée sur un réglage modéré.

Appuyez sur pour activer/désactiver le mode Économie. L’indicateur [ ] sur l'unité intérieure s'allumera.Mode de fonctionnementTempérature de la pièceRefroidissement/Déshumidifi cationQuelques degrés de plus que la température confi guréeChauffageQuelques degrés de moins que la température confi guréeREMARQUES :• En mode Refroidissement, Chauffage ou Déshumidifi cation, ce mode utilise une puissance maximum d'environ 70% de celle des modes usuels.• Ce mode n'est pas utilisable lorsque le contrôle de la température s'effectue en mode Auto. 7.2. Détecteur de présence humaine pour les économies d'énergie AVERTISSEMENT

• N’utilisez pas cette fonction lorsque des nourrissons, des enfants, des personnes âgées ou malades sont seuls dans la pièce. ATTENTION
• N’utilisez pas cette fonction dans des pièces pour serveur ou d’autres endroits où personne ne se trouve.

• Ne placez aucun objets imposants à proximité du détecteur de présence humaine. Maintenez également les dispositifs de chauffage en dehors de la zone de détection du capteur. Lorsque personne ne se trouve dans la pièce, le climatiseur fonctionne modérément pour empêcher le gaspillage d’électricité.(Cette fonction est activée au moment de l'achat.)

Pour modifi er le réglage, appuyez sur . Lorsque le programme d’économie d’énergie est activé, sur l’affi chage de la télécommande s’allume.REMARQUES :• Les modes suivants auront priorité sur le programme d’économie d'énergie. - Mode minuterie de mise en veille - Mode Chauffage 10 °C• Le programme d'économie d'énergie risque de ne pas fonctionner lorsque la température de la pièce diffère beaucoup de la température confi gurée, comme juste après le démarrage de l'appareil.

Détails sur le programme d’économie d'énergie Le détecteur de présence humaine de l’unité intérieure détecte le mouvement des êtres humains.Si personne ne se trouve dans la pièce pendant environ 20 minutes, la température réglée sera automatiquement contrôlée.Lorsqu'une personne revient dans la pièce, le climatiseur revient aux réglages d’origine.Mode de fonctionnementTempérature de la pièce(Lorsque personne ne se trouve dans la pièce)Refroidissement/Déshumidifi cationSupérieur à la température réglée (Max. +2˚C)Chauffage Inférieur à la température réglée (Max. -4˚C) Auto Selon le mode de fonctionnement (Refroidissement/Chauffage/Déshumidifi cation).Plage de détection du détecteur de présence humaine 90° 7 m 7 m 50° 50°Vue latérale Vue de dessusREMARQUES : Le détecteur de présence humaine détecte la lumière infrarouge émise par les êtres humains, la détection peut s’avérer incorrecte dans les situations suivantes.Situations dans lesquelles le capteur peut ne détecter personne dans la pièce, alors que quelqu'un s'y trouve :• Lorsque la température de la pièce est élevée et qu'elle est proche de la température corporelle des personnes. (Comme lorsque la température est de 30°C ou plus en été.)• Lorsqu'une personne se trouve dans la pièce, mais ne bouge pas pendant une longue période.• Lorsqu'une personne est cachée par un sofa, d'autres meubles, du verre, ou dans des situations semblables.• Lorsqu'une personne porte des vêtements très épais et se trouve dos au capteur.Situations dans lesquelles le capteur peut détecter une personne dans la pièce, alors que personne ne s'y trouve• Lorsqu'un chat ou un chien se déplace dans la pièce.• Lorsque le vent fait bouger les rideaux ou les plantes.• Lorsque des appareils de chauffage, humidifi cateurs ou des appareils électriques comme des ventilateurs électriques oscillants fonctionnent. 7.3. Contrôle du ventilateur pour les économies d’énergie En mode Refroidissement, lorsque la température ambiante atteint la température confi gurée, le ventilateur de l’unité intérieure tourne de façon intermittente pour économiser de l’énergie. (Cette fonction est activée au moment de l'achat.) Pour modifi er le réglage, utilisez les étapes suivantes ;

Appuyez sur jusqu’à ce que l’horloge s’affi che sur l’affi chage de la télécommande.

Maintenez enfoncé pendant plus de 5 secondes. L'état de la commande du ventilateur ( ) actuel s'affi che.

Appuyez sur pour commuter entre activé ( ) ou désactivé ( ).

Appuyez sur pour envoyer le réglage vers l’unité intérieure. L'affi chage retourne à l'écran d'origine.REMARQUES : Si vous n’appuyez sur aucun bouton pendant 30 secondes après l’affi chage de , s’éteindra. Dans ce cas, recommencez le réglage à partir de l’étape 2.Pendant le fonctionnement de la minuterie de mise en veille, la température de réglage change comme indiqué dans la fi gure suivante. En mode ChauffageTempératureconfi guréeHeure réglée1 heureHeure réglée1 heure1,5 heure30 min.1 °C 2 °C 3 °C 4 °C 2 °C 1 °C En mode Refroidissement ou Déshumidifi cation Une fois le temps défi ni écoulé, le climatiseur s'éteint complètement. 9387081244_OM.indb 79387081244_OM.indb 7 8/26/2019 6:32:05 PM8/26/2019 6:32:05 PMFr-8

8.1. Mode Puissant En mode Puissant, le climatiseur fonctionne à la puissance maximale avec un fl ux d'air puissant pour rafraîchir ou réchauffer rapidement la pièce.

Appuyez sur pour activer/désactiver le mode Puissant. Une fois activé, l'unité intérieure émet alors 2 bips courts.Une fois désactivé, l'unité intérieure émet alors 1 bips courts.Le mode Puissant est automatiquement activé dans les situations suivantes :• Le mode Puissant fonctionne pendant une certaine durée et la température atteint la température confi gurée en mode Refroidissement, Déshumidifi cation, ou Chauffage.• 20 minutes après le démarrage du mode Puissant.REMARQUES :• La direction du fl ux d'air et la vitesse du ventilateur sont commandées automatiquement.• Le mode Puissant est incompatible avec le fonctionnement en mode Économiquee.• Le mode Puissant est prioritaire sur les modes suivants. Si les modes suivants sont réglés, ils démarreront une fois que le mode Puissant sera terminé. - Fonctionnement silencieux de l'unité extérieure - Programme d’économie d'énergie

• Si la télécommande fi laire (en option) est connectée, cette fonction est restreinte. 8.2. Fonctionnement silencieux de l'unité extérieure Le fonctionnement silencieux de l'unité extérieure diminue le bruit de l’unité extérieure. Durant ce mode, le nombre de rotation du compresseur diminue et le ventilateur pivote lentement.

Appuyez sur pour activer ou désactiver le Fonctionnement silencieux de l'unité extérieure. sur la télécommande apparait, lorsque le fonctionnement silencieux de l'unité extérieure est activé.Le réglage est préservé même si le climatiseur est éteint.REMARQUES : • Cette opération ne peut pas être effectuée simultanément avec le mode Ventilateur, le mode Déshumidifi cation et le mode Puissant.

• Si la télécommande fi laire (en option) est connectée, cette fonction est restreinte. 8.3. Mode chauffage 10 °C Le mode Chauffage 10 °C maintient la température ambiante à 10 °C pour éviter que la température ambiante ne baisse trop.

Appuyez sur activer le mode chauffage 10 °C. L’unité émet un signal sonore court et l’indicateur [ ] sur l’unité intérieure s’allume.

Appuyez sur pour éteindre le climatiseur. L’indicateur [ ] s’éteint.REMARQUES :• Durant le mode Chauffage 10 °C, seul ement

sont valides.• Ce mode ne démarre pas si la température ambiante est trop élevée.

• Si la télécommande fi laire (en option) est connectée, cette fonction est restreinte.

9. RÉGLAGES AU MOMENT DE

L’INSTALLATION 9.1. Réglage du code personnalisé de télécommande En réglant le code personnalisé de l’unité intérieure et de la télécommande, vous pouvez spécifi er le climatiseur qui contrôle la télécommande.Lorsque deux climatiseurs ou plus se trouvent dans la pièce et que vous souhaitez les utiliser séparément, réglez le code personnalisé (4 sélections possibles).REMARQUES : Si les codes personnalisés de l’unité intérieure et de la télécommande sont différents, l’unité intérieure ne peut pas recevoir de signal de la télécommande.Comment sélectionner le code personnalisé de la télécommande

Appuyez sur jusqu’à ce que l’horloge s’affi che sur l’affi chage de la télécommande.

Maintenez enfoncé pendant plus de 5 secondes. Le code personnalisé de la télécommande sera affi ché (initialement réglé sur A).

Appuyez sur pour modifi er le code personnalisé entre A↔B↔C↔D.(

• Faites correspondre le code personnalisé sur l’écran au code personnalisé du climatiseur.

Appuyez une nouvelle fois sur . Le code personnalisé sera confi guré. L’affi chage retournera à l’affi chage de l’horloge.

Pour modifi er le code personnalisé du climatiseur, contactez un technicien de service agréé (initialement réglé sur A). Si vous n’appuyez sur aucune touche dans les 30 secondes qui suivent l’affi chage du code personnalisé, l’affi chage revient à l’affi chage de l’horloge initial. Dans ce cas, recommencez le réglage à partir de l’étape 2. Selon la télécommande, le code personnalisé peut revenir à A lorsque les piles sont remplacées. En pareil cas, réinitialisez le code personnalisé si nécessaire. Si vous ignorez le code personnalisé du climatiseur, essayez chacun des codes personnalisés jusqu’à ce que vous trouviez celui permettant de faire fonctionner le climatiseur.

Avant de nettoyer ce produit, mettez-le hors tension et débranchez toute les sources d'alimentation.

Avant de démarrer l'appareil, vérifi ez que la grille d'admission a été correctement fermée. Si la grille d'admission n'est pas correctement fermée, cela risque d'affecter le bon fonctionnement ou les performances du climatiseur.

Veillez à ne pas faire tomber la grille d’entrée d’air.

Si le nettoyage du fi ltre implique des travaux dans un endroit en hauteur, veuillez contacter un technicien de service agréé.

Ne touchez pas aux ailettes en aluminium de l’échangeur thermique intégré à l'unité intérieure afi n d’éviter toute blessure lors de l’installation ou de l’entretien de l’appareil.

Ne projetez pas de laques ou d'insecticides liquides sur le corps de l'unité intérieure.

Ne vous tenez pas sur des surfaces glissantes, irrégulières ou instables lorsque vous maintenez l'unité. Filtres d'épuration d'air(Filtre pomme catéchine, fi ltre désodorisant à ions)Grille d’admissionFiltres à airCorps de l’unité intérieure 9387081244_OM.indb 89387081244_OM.indb 8 8/26/2019 6:32:05 PM8/26/2019 6:32:05 PMFr-9 Nettoyage du fi ltre à air

Ouvrez la grille d’admission jusqu’à enclenchement.

Retirez les fi ltres à air. Soulevez la poignée des fi ltres à air, déconnectez les deux attaches inférieures, et effectuez le retrait. Poignée du fi ltre à air Attaches (2 emplacements)

Enlevez la poussière de l’une des deux façons suivantes.

• Nettoyage à l’aspirateur.

• Lavage avec du détergent doux et de l'eau chaude. Après le lavage, faites sécher entièrement les fi ltres à air à l’ombre.

Remplacez les fi ltres à air. Alignez les côtés du fi ltre à air avec le panneau, et poussez jusqu’en butée. Assurez-vous que les deux attaches intérieures se retrouvent correctement dans leur orifi ce dans l’unité intérieure.

Fermez la grille d'admission. Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement. REMARQUES : Si de la saleté s’accumule sur le fi ltre à air, cela réduit le fl ux d’air, l’effi cacité de fonctionnement diminue et le bruit augmente. Nettoyage du fi ltre désodorisant à ions et remplacement du fi ltre pomme-catéchine

Retirez les fi ltres à air. Consultez les étapes 1 ~ 2 de « Nettoyage du fi ltre à air ».

Retirez les fi ltres d'épuration d'air du fi ltre à air du support de fi ltre d'épuration d'air. Filtre d'épuration d'air Support du fi ltre d’épuration d’air

Passez le fi ltre désodorisant à ions (bleu clair) sous de l'eau chaude à haute pression jusqu'à ce que la surface des fi ltres soient recouvertes d'eau.

Lavez le fi ltre désodorisant à ions avec un détergent diluant neutre. Ne le frottez pas, cela diminuerait l’effet désodorisant.

Rincez le fi ltre désodorisant à ions avec beaucoup d’eau.

Séchez le fi ltre désodorisant à ions à l’ombre.

Retirez le fi ltre pomme-catéchine (vert clair) du support de fi ltre d'épuration d'air.

Placez les fi ltres d'épuration d'air neufs ou lavés dans le cadres pour fi ltre d'épuration d'air. REMARQUES : Utilisez le fi ltre pomme-catéchine dès que possible après ouverture de l’emballage. L'effet de purifi cation de l'air diminue quand les fi ltres sont laissés dans le paquet ouvert. La fréquence de nettoyage est indiquée dans le tableau suivant. Que faire Fréquence Nettoyage du corps de l’unité intérieure Si vous remarquez Nettoyage de la grille d'entrée d’air Nettoyage du fi ltre à air Toutes les 2 semaines Nettoyage du fi ltre désodorisant à ions Tous les 3 mois Remplacement du fi ltre pomme-catéchine (Nom du modèle : UTR-FA13-1) Remplacement du fi ltre désodorisant à ions (Nom du modèle : UTR-FA13-2) Tous les 3 ans

• Les fi ltres d'épuration d'air sont vendus séparément. Lors de leur remplacement, veuillez contacter le magasin où vous les avez acheté. Nettoyage du corps de l’unité intérieure REMARQUES :

• Ne pas utiliser d'eau à une température supérieure à 40 °C.

• Ne pas utiliser de produits de nettoyage, de solvants volatils tels que le benzène ou un diluant.

Nettoyez délicatement le corps de l’unité intérieure avec un tissu doux humidifi é avec de l’eau chaude.

Nettoyez délicatement le corps de l’unité intérieure avec un tissu doux et sec. Nettoyage de la grille d'entrée d’air

Retrait de la grille d'admission

Ouvrez la grille d'admission.

Tout en poussant doucement les arbres de montage gauche et droit vers l'extérieur, tirez sur la grille d'admission.

Nettoyage de la grille d'entrée d’air

Lavez délicatement la grille d'entrée d’air à l'eau ou frottez-la doucement à l'aide d'un chiffon doux humecté d'eau chaude.

Essuyez délicatement la grille d’entrée d’air avec un tissu doux et sec.

Installation de la grille d'admission

Tout en maintenant la grille d’admission horizontalement, insérez les axes de montage gauche et droit dans les paliers à chapeau situés dans le haut du panneau avant. Insérez l’axe jusqu’à ce qu'il se ferme d'un coup sec pour verrouiller chaque axe correctement.

Fermez la grille d'admission.

Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement. 9387081244_OM.indb 99387081244_OM.indb 9 8/26/2019 6:32:06 PM8/26/2019 6:32:06 PMFr-10

Installez les supports de fi ltre d'épuration d'air sur les fi ltres à air. Engagez les 2 crochets à l’arrière du cadre pour fi ltre d'épuration d'air avec le loquet aux deux extrémités du fi ltre à air.Crochet (2 emplacements à l'arrière)Loquet (2 emplacements)REMARQUES : Faites attention à ce que le fi ltre d'épuration d'air ne dépasse pas du cadre.

Engagez les six emplacements de fi xation en haut et au bas du support pour fi ltre à air avec les crochets du fi ltre à air. Arrière du fi ltreEmplacement de fi xation, crochet (6 emplacements)

Remplacez les fi ltres à air et fermez la grille d'admission. Consultez les étapes 4 ~ 5 de « Nettoyage du fi ltre à air ». Remplacement du fi ltre désodorisant à ions

Retirez les fi ltres à air. Consultez les étapes 1 ~ 2

« Nettoyage du fi ltre à air ».

Retirez le fi ltre désodorisant à ions (bleu clair) du support de fi ltre d'épuration d'air.

Installez le nouveau fi ltre désodorisant à ions. Après une longue période d'inutilisation de l'unité Si vous n'avez pas utilisé l'unité intérieure pendant 1 mois ou plus, faites-la fonctionner en mode Ventilateur pendant une demi-journée pour sécher les pièces internes à fond avant de passer en fonctionnement normal. Contrôle supplémentaire Après une longue période d'utilisation, la poussière accumulée à l'intérieur de l'unité intérieure peut réduire les performances même si vous avez effectué une bonne maintenance.En pareil cas, il est recommandé de faire contrôler l'appareil.Pour plus d'informations, adressez-vous à un service de maintenance agréé. Réinitialisation de l’indicateur de fi ltre (réglage spécial) Cette fonction doit être utilisée correctement lors de l'installation. Veuillez contacter un technicien de service agréé pour pouvoir utiliser cette fonction.

Nettoyez le fi ltre à air si le voyant lumineux indique ce qui suit : Voyant indicateurSéquence de clignotement Clignote 3 fois, à intervalles de 21 secondes Après le nettoyage, réinitialisez l’indicateur de fi ltre en appuyant sur l’unité intérieure pendant 2 secondes ou moins.

Performance de chauffage Ce climatiseur fonctionne sur le principe de la pompe à chaleur, absorbant la chaleur de l'air extérieur et transférant la chaleur à l'unité intérieure. En conséquence, la performance de fonctionnement est réduite lorsque la température extérieure chute. Si vous estimez que la performance de chauffage est insuffi sante, nous vous recommandons d'utiliser ce climatiseur conjointement à d'autres types d'appareils de chauffage.

Dégivrage automatique Lorsque la température extérieure est très basse et l'humidité élevée, du givre peut se former sur l'unité extérieure pendant le chauffage et réduire les performances de l'appareil. Afi n d'assurer une protection contre le gel, ce climatiseur est doté d'une fonction de dégivrage automatique commandée par un micro-ordinateur. En cas de formation de givre, le climatiseur s'arrête temporairement et le circuit de dégivrage se met brièvement en marche (15 minutes maximum).L’indicateur [ ] sur l'unité intérieure clignote durant cette opération. Si du givre se forme sur l'unité extérieure après un fonctionnement en mode Chauffage, l'unité extérieure s'arrête automatiquement après avoir fonctionné quelques minutes. Le Dégivrage automatique démarre ensuite.

Fonction de redémarrage automatique En cas d'interruption d'alimentation électrique, par exemple une coupure de courant, le climatiseur s'arrête. Mais il redémarre automatiquement et reprend son fonctionnement lorsque l'alimentation est rétablie.Si une interruption de l'alimentation se produit après que la minuterie a été réglée, le compte à rebours de la minuterie est réinitialisé. Lorsque l'alimentation est rétablie, l’indicateur [ ] de l'unité intérieure clignote pour indiquer qu'un problème de minuterie a été enregistré. En pareil cas, réinitialisez les réglages de l’horloge et de la minuterie.

Dysfonctionnements provoqués par d'autres appareils électriques L'utilisation d'autres appareils électriques tels qu'un rasoir électrique ou un émetteur radio sans fi l à proximité du climatiseur peut provoquer un dysfonctionnement de ce dernier. En cas de dysfonctionnement de ce type, coupez le disjoncteur. Remettez-le ensuite en circuit et redémarrez le climatiseur à l'aide de la télécommande.

Plage d’humidité et température de l’unité intérieure Les plages de températures et d’humidité autorisées sont les suivantes Température à l’intérieurRefroidissement/Déshumidifi cation [°C] 18 à 32Chauffage [°C] 16 à 30Humidité intérieure [%] 80 ou moins * *1) Si le climatiseur est utilisée pendant plusieurs heures sans interruption, de l’eau risque de se condenser sur la surface et de s’écouler.• Si l’unité est utilisée à des températures en dehors de la plage autorisée, le climatiseur risque de s’arrêter en raison de l’activation du circuit de protection automatique.• En fonction des conditions d’utilisation, l’échangeur de chaleur risque de geler, provoquant des fuites d’eau ou d’autres dommages (en modes Refroidissement ou Déshumidifi cation).

• N’utilisez pas le climatiseur dans un autre but que refroidir/déshumidifi er, chauffer ou ventiler la pièce.• Pour les plages de températures et d’humidité autorisées pour l’unité extérieure, consultez le manuel d'installation de l’unité extérieure. 9387081244_OM.indb 109387081244_OM.indb 10 8/26/2019 6:32:06 PM8/26/2019 6:32:06 PMFr-11

12. PIÈCES EN OPTION

12.1. Télécommande fi laire La télécommande fi laire en option peut être utilisée. Vous pouvez utiliser la télécommande fi laire et celle sans fi l simultanément.Cependant, certaines fonctions de la télécommande sans fi l sont restreintes. Si vous défi nissez les fonctions restreintes, un bip retentira, [ ], [ ], [ ], et [ ] l'indicateur placé sur l'unité intérieure clignotera.<Fonctions restreintes pour la télécommande sans fi l> En cas d’utilisation avec la télécommande fi laire (type à 2 fi ls)

• Mode minuterie Hebdomadaire• Mode Puissant• Fonctionnement silencieux de l'unité extérieure• Mode chauffage 10 °CVous pouvez utiliser la télécommande fi laire et la commande de réseau local sans fi l (en option). Cependant certaines opérations de l’appli mobile sont restreintes.Contrôle de groupeUne télécommande peut commander jusqu’à 16 climatiseurs. Tous les climatiseurs fonctionneront selon les mêmes réglages.REMARQUES :• Assurez-vous de désactiver le programme d’économie d'énergie (détecteur de présence humaine) de la télécommande sans fi l lorsque vous utilisez la commande de groupe. Autrement, vous ne pouvez pas actionner le climatiseur avec la télécommande sans fi l.• Il n’est pas possible d’utiliser simultanément le contrôle de groupe et la commande de réseau local sans fi l. 12.2. Commande de réseau local sans fi l REMARQUES : Si vous utilisez l’entrée/sortie externe (en option), la contrôle de réseau local sans fi l ne peut pas être utilisée. La commande de réseau local sans fi l peut être utilisée. À propos du fonctionnement de l’appli mobile, veuillez consulter le mode d’emploi de cette dernière.Notez le SSID et le code PIN dans le tableau suivant.Informations sur l'adaptateur W-LAN SSID PIN Google Play est une marque commerciale déposée de Google Inc.App Store est une marque de service de Apple Inc., enregistrée aux États-Unis et dans d'autres pays. Réglage pour utiliser le contrôle LAN sans fi l 1ère étape Installation du logiciel de l'appli

Ouvrez « Google Play » ou « App Store », en fonction du type de votre smartphone ou de votre tablette.

Recherchez « FGLair ».

Installez le logiciel de l'appli (appli mobile) en suivant les instructions à l'écran. 2ème étape Enregistrement de l'utilisateur

Ouvrez l'appli mobile installée.

Enregistrez l'utilisateur (avec un smartphone ou une tablette PC) en suivant les instructions de la section Créer un compte de l'application mobile. Etiquette de réseau local sans fi lMAC : SSID :AP-WF

PIN : Port de connexion 3ème étape Installation de l'adaptateur W-LAN ATTENTION

• Veillez à couper l'alimentation du climatiseur lors de l'installation ou du retrait de ce produit afi n d'éviter tout risque de choc électrique.

• Ne mettez pas vos doigts, bâtons, etc. dans la partie connexion de ce produit et la fente de connexion de l'unité intérieure. Sinon, un choc électrique ou des dommages au produit pourraient survenir.

• Ne vous tenez pas sur une plate-forme instable lors de l'installation ou du retrait de ce produit pour éviterles blessures.

Assurez-vous d'éteindre le climatiseur et de débrancher toute l'alimentation électrique.

Ouvrez la grille d'admission.

Ouvrez le capot de l'adaptateur W-LAN jusqu'à ce qu'il s'enclenche.

Branchez l'adaptateur W-LAN dans la fente de connexion de l'unité intérieure dans le sens indiqué sur la fi gure. Côté étiquette

Fermez le capot de l’adaptateur W-LAN et la grille d’admission. 4ème étape Enregistrement du climatiseur (jumelage de l’adaptateur de réseau local sans fi l) REMARQUES :• Avant de commencer ce réglage, reconnectez l'alimentation du climatiseur et attendez 60 secondes ou plus.

• Vérifi ez que le téléphone intelligent ou la tablette électronique est relié au routeur sans fi l auquel vous connectez le climatiseur. Ce paramètre ne fonctionnera pas s’il n’est pas connecté au même routeur sans fi l.• Pour commander 2 climatiseurs ou plus avec le même téléphone intelligent ou la même tablette électronique, répétez le paramétrage du mode choisi.

Enregistrez le climatiseur en suivant les instructions du manuel en ligne sur le site Web FUJITSU GENERAL. www.fujitsu-general.com/global/support/ Ce manuel d'utilisation décrit uniquement la procédure de réglage de la télécommande.<Comment accéder au manuel en ligne>

Connectez-vous à l'application mobile.

Ouvrez le menu latéral de l'application mobile, puis tapez sur [Help].

Tapez sur [Assistance W-LAN]. Quand l'enregistrement est terminé, l’indicateur [ ] sur l'unité intérieure s'allumera. 9387081244_OM.indb 119387081244_OM.indb 11 8/26/2019 6:32:06 PM8/26/2019 6:32:06 PMFr-12 <Mode Manuel> Procédure de réglage de la télécommande REMARQUES : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’affi chage de la télécommande revient à l’écran d’origine.

Appuyez sur jusqu’à ce que l’horloge s’affi che sur l’affi chage de la télécommande.

Appuyez sur sur la télécommande pendant plus de 5 secondes. apparait sur l'affi chage de la télécommande.

Sélectionnez en utilisant sur la télécommande.

L’unité interieure entre dans le mode Manuel et le témoin [ ] sur l’unité intérieure va clignoter. REMARQUES : Si l'enregistrement ne se termine pas dans quelques minutes, le mode Manuel est annulé et le témoin [ ] s'éteint. Dans ce cas, veuillez répéter le réglage de la télécommande. <Mode Bouton> Procédure de réglage de la télécommande: REMARQUES : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’affi chage de la télécommande revient à l’écran d’origine.

Appuyez sur jusqu’à ce que l’horloge s’affi che sur l’affi chage de la télécommande.

Appuyez sur sur la télécommande pendant plus de 5 secondes. apparait sur l'affi chage de la télécommande.

Sélectionnez en utilisant sur la télécommande.

L’unité intérieure entre dans le mode Bouton et le témoin [ ] sur l’unité intérieure va clignoter (allumé/éteint = 1sec/1sec). Lorsque l’adaptateur W-LAN détecte un point d’accès raccordable, le clignotement ralentit (allumé/éteint = 2sec/0,5sec). REMARQUES : Si la connexion au point d'accès W-LAN ne se termine pas dans quelques minutes, le mode Bouton est annulé et s'éteint. Dans ce cas, veuillez répéter le réglage de la télécommande. Désactivation temporaire du réseau local sans fi l LAN REMARQUES : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’affi chage de la télécommande revient à l’écran d’origine.

Appuyez sur jusqu’à ce que l’horloge s’affi che sur l’affi chage de la télécommande.

Appuyez sur sur la télécommande pendant plus de 5 secondes. apparait sur l'affi chage de la télécommande.

Sélectionnez en utilisant sur la télécommande. *

Le temoin [ ] sur l'unité intérieure s'allumera.

• Si vous souhaitez réactiver le réseau local sans fi l, sélectionnez ià l'a 2ème étape. Pour référence Initialisation (réinitialisation) Initialisez (réinitialisez) ce produit dans les situations suivantes :

• Changement du routeur sans fi l

• Si on jette ce produit

• Si on transfère ce produit a un tiers Annuler l'enregistrement du climatiseur Annulez l'enregistrement du climatiseur à l'aide de l'appli mobile. (Reportez-vous au manuel d'utilisation de l'appli mobile pour plus de détails.) Initialisation de l'adaptateur W-LAN REMARQUES : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’affi chage de la télécommande revient à l’écran d’origine.

Appuyez sur jusqu’à ce que l’horloge s’affi che sur l’affi chage de la télécommande.

Appuyez sur sur la télécommande pendant plus de 5 secondes. apparait sur l'affi chage de la télécommande.

Sélectionnez en utilisant sur la télécommande.

sur l’affi chage de la télécommande se met à clignoter.

Le temoin [ ] sur l'unité intérieure s'éteindra après avoir clignoté rapidement. Pour continuer l'utilisation Si vous ou un tiers souhaitez continuer à utiliser le produit, suivez les procédures décrites dans « Enregistrement du climatiseur (couplage de l'adaptateur W-LAN) » pour vous reconnecter à un autre routeur sans fi l. REMARQUES : La confi guration du réseau local sans fi l n’est pas possible si le propriétaire précédent n’a pas désinscrit ou initialisé ce produit. Dans ce cas, veuillez contacter votre personnel de service autorisé. 9387081244_OM.indb 129387081244_OM.indb 12 8/26/2019 6:32:06 PM8/26/2019 6:32:06 PMFr-13 □ <En mode Chauffage> La température ambiante est-elle supé- rieure à la température confi gurée ? En pareil cas, l’unité extérieure s’arrête et le ventilateur de l’unité intérieure tourne très lentement. □ <En mode Chauffage > L’indicateur [ ] clignote-t-il ? En pareil cas, le dégivrage automatique est en fonctionnement. L’unité intérieure s’arrête pendant 15 minutes maximum. (Consul- tez page 10.) □ <En mode Déshumidifi cation>, le ventilateur de l'unité intérieure fonctionne à faible vitesse pour ajuster l'humidité ambiante et peut s'arrêter de temps en temps. □ <En mode Auto> Lors d'une opération de contrôle, le ventilateur tourne à très faible vitesse. Présence de bruit. □ L’unité est-elle en marche ou vient-elle d’être arrêtée ? En pareil cas, un bruit de circulation du réfrigérant peut se faire entendre. Vous risquez de le percevoir particulièrement pendant 2 à 3 minutes après le démarrage. □ Pendant le fonctionnement, percevez-vous un léger grincement ? Ce son est produit par une infi me dilatation et contraction du pan- neau avant sous l'effet des variations de température. □ <En mode Chauffage> Entendez-vous un siffl ement ? Il est produit par le Dégivrage automatique. (Consultez page 10.) Odeurs provenant de l'appareil. □ Le climatiseur risque d’absorber différentes odeurs provenant des tissus d'ameublement, des meubles ou de la fumée de cigarette. Ces odeurs peuvent être réémises pendant le fonctionnement. Émission de brouillard ou de vapeur par l'appareil. □ <En mode Refroidissement ou Déshumidifi cation>, le climatiseur peut émettre un léger brouillard de condensation provenant du processus de refroidissement rapide. □ <En mode Chauffage> L’indicateur [ ] sur l’unité intérieure cli- gnote-t-il ? En pareil cas, de la vapeur risque de s’échapper de l’unité exté- rieure à cause du dégivrage automatique. (Consultez page 10.) Émission d'eau par l'unité extérieure. □ <En mode Chauffage>, l'unité extérieure peut émettre de l'eau générée par le Dégivrage automatique. (Consultez page 10.) L'unité fonctionne autrement que selon les paramètres de la télécommande. □ Les piles de la télécommande sont-elles épuisées ? ⇒ Remplacez les piles. □ Utilisez-vous la commande de groupe ? En pareil cas, si le programme d’économie d'énergie (détecteur de présence humaine) sur la télécommande sans fi l est activé, vous ne pouvez pas actionner le climatiseur avec la télécommande sans fi l. ⇒ Désactivez le programme d’économie d'énergie. (Voir page 7.) Retard de fonctionnement après redémarrage. □ L’alimentation électrique a-t-elle été rétablie soudainement ? En pareil cas, le compresseur cessera de fonctionner pendant environ 3 minutes pour éviter que le fusible ne fonde. Arrêtez immédiatement le climatiseur et coupez le disjoncteur dans les cas suivants. Puis contactez service de maintenance agréé.

• Le problème persiste après que vous avez effectué ces contrôles ou diagnostics.

• Sur l’unité intérieure, [ ] et [ ] clignotent alors que [ ] clignote rapidement. REMARQUES : Pour un quelconque dépannage en lien avec la commande de réseau local sans fi l, consultez le manuel de réglage de l’adaptateur de réseau local sans fi l ou l’appli mobile installée sur votre téléphone intelligent ou votre la tablette PC.

AVERTISSEMENT Dans les cas suivants, arrêtez immédiatement le climatiseur, coupez toute l'alimentation électrique en fermant le coupe-circuit électrique ou en débranchant la prise d'alimentation. Puis, contactez votre distributeur ou un technicien de service agréé. Tant que l'appareil est raccordé à une source électrique, il n'est pas isolé du courant électrique même s'il est éteint.

• L'appareil sent le brûlé ou émet de la fumée

• De l'eau fuit de l'appareil Pas de fonctionnement. □ Y a-t-il eu une panne de courant ? En pareil cas, l’unité redémarre automatiquement une fois le courant rétabli. (Consultez page 10.) □ Le disjoncteur est-il coupé ? ⇒Mettez le disjoncteur en position Marche. □ Un fusible a-t-il fondu ou le disjoncteur s’est-t-il déclenché ? ⇒Remplacez le fusible ou réinitialisez le disjoncteur. □ La minuterie est-elle en fonctionnement ?

Pour vérifi er ou désactiver le réglage de la minuterie, voir page 5. Faibles performances de refroidissement ou de chauffage. □ L’unité est-elle utilisée dans des conditions en dehors de la plage de température autorisée ? En pareil cas, le climatiseur risque de s’arrêter en raison de l’acti- vation du circuit de protection automatique. □ Le fi ltre à air est-il sale ? ⇒ Nettoyez le fi ltre à air. (Consultez page 9.) □ La grille d'admission ou l'orifi ce de sortie de l'unité intérieure sont- ils obstrués ? ⇒ Retirez les obstructions. □ La température ambiante est-elle correctement réglée ? ⇒ Pour changer le réglage de température, voir page 5. □ Une fenêtre ou une porte est-elle restée ouverte ? ⇒ Fermez la fenêtre ou la porte. □ La vitesse du ventilateur est-elle réglée sur Silencieux ? ⇒ Pour changer la vitesse du ventilateur, voir page 5. □ L'appareil est-il réglé sur le mode fonctionnement silencieux de l'unité extérieure ?

Pour arrêter le fonctionnement silencieux de l'unité extérieure, voir page 8. □ <En mode Refroidissement> La pièce est-elle directement ou fortement exposée au soleil ? ⇒ Fermez les rideaux. □ <En mode Refroidissement> D'autres appareils de chauffage ou des ordinateurs sont-ils utilisés, ou y a-t-il trop de monde dans la pièce ? ⇒ Éteignez l’appareil de chauffage ou les ordinateurs, ou réglez la température sur une valeur inférieure. (Consultez page 5.) Flux d'air faible ou nul. □ La vitesse du ventilateur est-elle réglée sur Silencieux ? ⇒Pour changer la vitesse du ventilateur, voir page 5. □ Le contrôle du ventilateur de l'unité intérieure pour des écono- mies d'énergie est-il réglé ? En pareil cas, le ventilateur de l’unité intérieure risque de s’arrêter temporairement lors de l’opération de refroidissement. ⇒Pour annuler la commande du ventilateur pour les économies d’énergie, voir page 7. □ <En mode Chauffage> Venez-vous de lancer l’opération ? En pareil cas, la vitesse du ventilateur reste provisoirement très basse afi n de permettre le réchauffement des pièces intérieures de l’unité. 9387081244_OM.indb 139387081244_OM.indb 13 8/26/2019 6:32:07 PM8/26/2019 6:32:07 PMFr-14

État des voyants indicateurs : L'instruction concerne le contrôle du réseau local sans fi l (facultatif). Mode d'éclairage : Éteint, Allumé, Clignote, État quelconque État Causes et solutions Voir page Dégivrage automatique

Veuillez patienter jusqu’à la fi n du dégivrage (maximum de 15 minutes).

Indicateur de fi ltre

Nettoyez le fi ltre à air et réinitialisez l'indication du fi ltre.

Affi chage du code d'erreur

Consultez un technicien agréé.

Erreur de réglage de la minuterie à cause du Redémarrage automatique

Réinitialisez l'horloge et les réglages de la minuterie.

Test de fonctionnement (pour le personnel agréé uniquement)

Appuyez sur pour quitter l'essai de fonctionnement.

Le routeur sans fi l n'est pas sous tension.

Vérifi ez si le routeur sans fi l est sous tension. Il est possible que l'adaptateur

LAN ne soit pas correctement connecté au routeur sans fi l.

Débranchez l'alimentation du climatiseur (via un disjoncteur ou une prise), puis rebranchez-la. Le logiciel de l'adaptateur W-LAN est en cours de mise à jour.

Pendant l'enregistrement du climatiseur (connexion de l’adaptateur de réseau local sans fi l)

Pour le fonctionnement manuel/automatique et la réinitialisation de l'indicateur de fi ltre Vous pouvez faire fonctionner le climatiseur avec placé sur l'unité intérieure. État Nombre de fois à enfoncer Mode ou fonctionnement En fonctionnement Plus de 3 secondes Arrêt Arrêt en cours 2 secondes ou moins Réinitialisation de l’indicateur de fi ltre Plus de 3 secondes et moins de 10 secondes Auto Plus de 10 secondes (Uniquement pour l'entretien.

Rafraîchissement forcé

• Pour arrêter le refroidissement forcé, appuyez sur ce bouton ou sur
