EDRC01 - Interrupteur sans fil DIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur sans fil 1 canal
Marque	DIO
Modèle	EDRC01
Fréquence de fonctionnement	868,3 MHz
Protocole radio	868 by edisio
Portée de transmission	100 m (en champ libre)
Indice de protection	IP67
Alimentation	Pile 3V DC CR2032
Température de fonctionnement	-10°C à +50°C
Dimensions (L × l × P)	65 × 65 × 18 mm
Poids (avec pile)	Environ 50 g
Compatibilité	Périphériques DiO 2.0 et Home Box DIO
Fonctions	Marche/Arrêt, Ouvrir/Fermer, Variation +/- (avec récepteur dimmer), Impulsionnel (avec récepteur impulsionnel)
Type de pile	CR2032
Autonomie estimée de la pile	Environ 1 an selon usage
Montage	Sur boîte d'encastrement (fixation par vis)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas immerger, utiliser à l'intérieur (IP67 résiste aux projections d'eau)
Garantie	Activation en ligne sur www.getDiO.com/warranty
Notice vidéo	Disponible sur YouTube.com/cidio-connected-home

FOIRE AUX QUESTIONS - EDRC01 DIO

Comment associer l'interrupteur avec un périphérique DiO 2.0 ?

Pour associer, appuyez une fois sur le bouton R du périphérique DiO 2.0. Dans les 10 secondes, appuyez sur le bouton de l'interrupteur. Ensuite, dans les 10 secondes, appuyez à nouveau sur le bouton R du périphérique. La procédure est décrite en détail dans la notice d'utilisation.

Comment effacer l'association avec un périphérique DiO 2.0 ?

Pour effacer l'association, appuyez 5 secondes sur le bouton R du périphérique DiO 2.0. Dans les 10 secondes, appuyez sur la touche à effacer de l'interrupteur. Ensuite, dans les 10 secondes, appuyez à nouveau sur le bouton R du périphérique.

Comment remplacer la pile de l'interrupteur ?

Retirez le boîtier en dévissant les 2 vis. Retirez la languette de la pile si présente. Remplacez la pile par une CR2032 neuve en respectant la polarité. Refermez le boîtier et revissez.

Quelle pile utiliser pour l'interrupteur sans fil DIO EDRC01 ?

L'interrupteur utilise une pile CR2032 3V DC. Assurez-vous d'utiliser une pile de qualité pour une autonomie optimale.

Quelle est la portée de transmission de l'interrupteur ?

La portée de transmission est de 100 mètres en champ libre. Dans des conditions réelles (présence de murs, obstacles), la portée peut être réduite.

L'interrupteur est-il compatible avec la Home Box DIO ?

Oui, ce produit est compatible avec l'ensemble des périphériques DiO 2.0 fonctionnant sous le protocole radio 868 MHz by edisio, ainsi qu'avec la Home Box DIO.

Que faire si l'interrupteur ne fonctionne plus ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Assurez-vous que l'association avec le récepteur est correcte. Si le problème persiste, consultez la notice d'utilisation ou contactez le support DIO.

Puis-je utiliser cet interrupteur en extérieur ?

L'interrupteur a un indice de protection IP67, ce qui le protège contre la poussière et l'immersion temporaire. Il peut être utilisé en extérieur, mais évitez une exposition prolongée à l'humidité ou à des conditions extrêmes.

Comment utiliser la fonction variation de luminosité ?

Maintenez le bouton enfoncé pour activer la variation. Cette fonction n'est compatible qu'avec un récepteur dimmer DiO. Relâchez le bouton pour arrêter la variation.

Où trouver les notices vidéo pour l'installation ?

Les notices filmées sont disponibles sur la chaîne YouTube cidio-connected-home, dans l'onglet playlists. Vous pouvez aussi les trouver sur le site www.getDiO.com, onglet support.

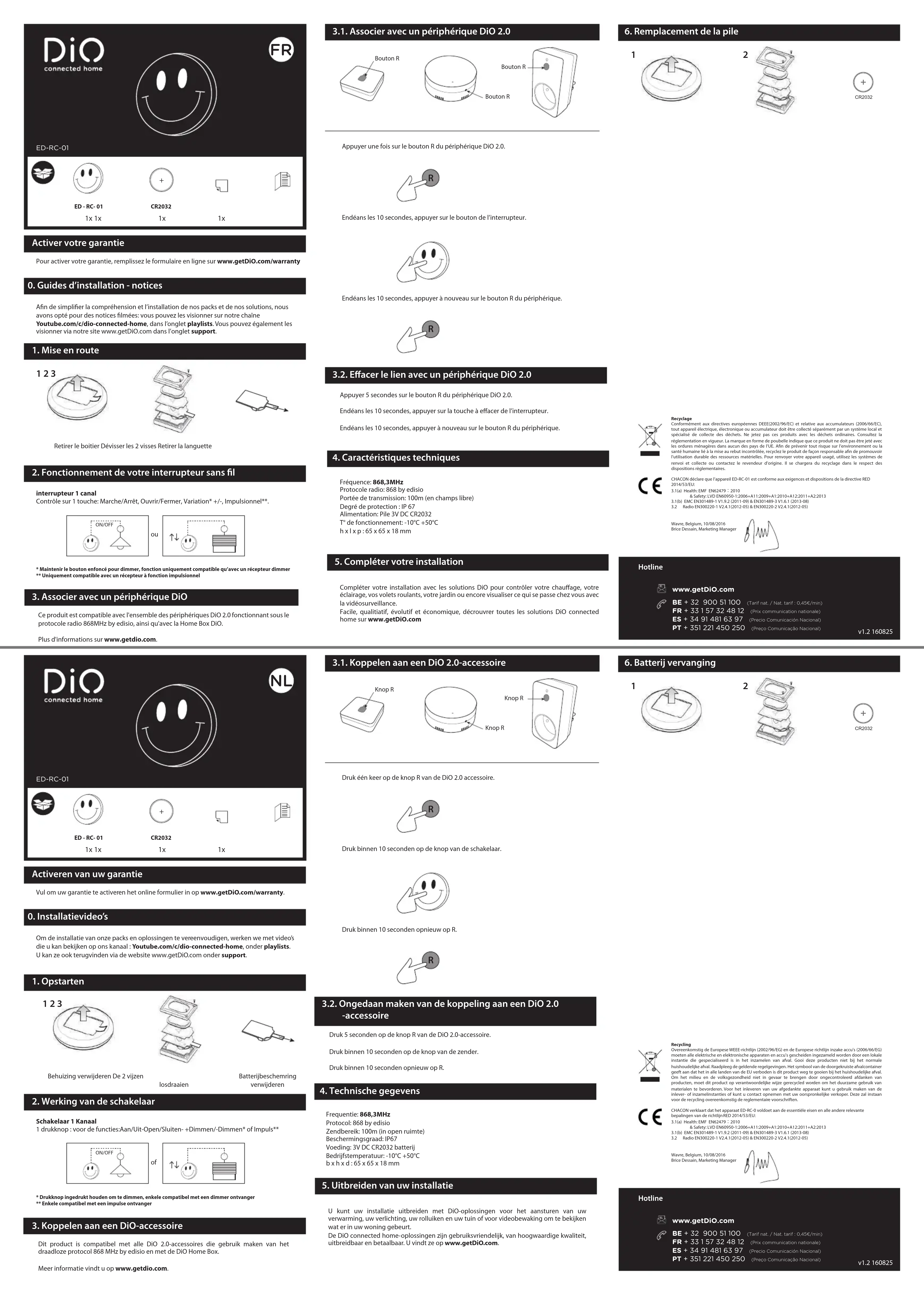

MODE D'EMPLOI EDRC01 DIO

Activer votre garantie

Pour activer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

0. Guides d'installation - notices

Afin de simplifier la comprehension et l'installation de nos packs et de nos solutions, nous avons opté pour des notices filmsées: vous pouvez les visionner sur notre chaîne Youtube.com/cidio-connected-home, dans l'onglet playlists. Vous pouvez également les visionner via notre site www.getDO.com dans l'onglet support.

1. Mise en route

123

Retirer le boitier Devisser les 2 visses Retirer la languette

2. Fonctionnement de votre interrupteur sans fil

interrupteur 1 canal

Controle sur 1 touche: Marche/Arret, Ouvrir/Fermer, Variation*+/-, Impulsionnel**.

• Maintenir le bouton enforcé pour dimme, fonction uniquement compatible qu'avec un récepteur dimmer ** Uniquement compatible avec un récepteur à fonction impulsional

3. Associé avec un périphérique DiO

Ce produit est compatible avec l'ensemble des périmétries DIO 2.0 fonctionnant sous le protocole radio 868MHz by edisio, ainsi qu'avec la Home Box DIO.

Plus d'informations sur www.getdio.com.

3.1. Associier avec un périphérique DiO 2.0

Appuyer une fois sur le bouton R du périphérique DiO 2.0.

Endeans les 10 secondes, appuyer sur le bouton de l'interrupteur.

Endeans les 10 secondes, appuyer à nouveau sur le bouton R du périphérique.

3.2.Effacer letien avec un periphériqueDiO2.0

Appuyer 5 secondes sur le bouton R du periphérique DiO 2.0.

Endeans les 10 secondes, appuyer sur la touche a effacer de l'interrupteur.

Endeans les 10 secondes, appuyer à nouveau sur le bouton R du périphérique.

4. Caracteristiques techniques

Frequence:868,3MHz
Protocole radio: 868 by edisio
Portee de transmission: 100m (en champs libre)
Degre de protection:IP 67
Alimentation: Pile 3V DC CR2032
T° de fonctionnement: -10°C +50°C
h x | x p : 65 × 65 × 18 mm

5. Completer libre installation

Completer cette installation avec les solutions DIO pour contrerer votre chaudiage, votre éclairage, vos voillets roulants, yours jardin ou encore visinif ce qui se passée chez vous avais?

Facile, qualitatif, évolutif et économique, découvrer toutes les solutions DiO connected home sur www.getDiO.com

6. Remplacement de la pile

1

2

C
