Arctic Crystal - Machine à coudre JANOME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre
Marque	Janome
Modèle	Arctic Crystal
Alimentation	220-240 V ~ 50/60 Hz
Dimensions (L x H x P)	Environ 40 x 30 x 17 cm
Poids	Environ 6 kg
Points disponibles	Point droit, point zigzag, boutonnière automatique, point invisible, point élastique
Longueur de point réglable	Oui, avec molette
Largeur de point réglable	Oui, avec molette
Enfile-aiguille automatique	Oui (selon modèle, à vérifier)
Bobine	Canette à glissière, système de bobinage rapide
Pieds presseurs inclus	Pied zigzag, pied boutonnière, pied fermeture à glissière, pied ourlet invisible, plaque de broderie
Griffes d'entraînement	7 griffes, entraînement descendant
Éclairage	LED intégrée
Table extensible	Oui, amovible
Entretien	Huiler les points de frottement après 8 heures d'utilisation, nettoyer la zone de canette régulièrement
Sécurité	Débrancher avant tout entretien, ne pas utiliser si le cordon est endommagé
Pièces détachées	Disponibles via liste de pièces constructeur (voir notice)
Accessoires fournis	Aiguilles, canettes, découd-vite, tournevis, pieds supplémentaires
Niveau sonore	Inférieur à 70 dB (estimation)

FOIRE AUX QUESTIONS - Arctic Crystal JANOME

Comment enfiler l'aiguille ?

Suivez le chemin de fil indiqué sur le dessus de la machine : guide-fil, disque de tension, levier de fil, puis enfilez dans le chas de l'aiguille d'avant en arrière.

Comment bobiner la canette ?

Placez la canette sur le bobineur, enfilez le fil dans le guide, poussez le bobineur vers la droite et appuyez sur la pédale. Le bobineur s'arrête automatiquement quand la canette est pleine.

Que faire si le fil casse souvent ?

Vérifiez l'enfilage, la tension du fil et l'état de l'aiguille. Utilisez une aiguille adaptée au tissu et un fil de bonne qualité. Assurez-vous que la canette est correctement insérée.

Comment nettoyer la zone de canette ?

Débranchez la machine, retirez la plaque à aiguille, enlevez la canette et le boîtier de canette. Utilisez une petite brosse ou un aspirateur pour enlever les peluches. Huilez ensuite avec une goutte d'huile à machine à coudre.

Comment régler la tension du fil ?

Tournez le bouton de tension supérieure. Pour un point équilibré, la tension doit être ni trop serrée ni trop lâche. Faites un essai sur une chute de tissu.

Pourquoi les points sont-ils irréguliers ?

Causes possibles : aiguille émoussée ou tordue, mauvaise tension, fil de qualité inférieure, tissu mal maintenu. Changez l'aiguille et vérifiez que le pied presseur est bien abaissé.

Comment utiliser le pied pour boutonnière ?

Sélectionnez le point boutonnière, placez le bouton dans le gabarit du pied, abaissez le levier de boutonnière, et la machine exécute la boutonnière automatiquement. Suivez les marquages sur le tissu.

Puis-je coudre du jean épais avec cette machine ?

Oui, utilisez une aiguille jean (90/14 ou 100/16) et réglez la tension et la longueur de point en conséquence. La machine peut gérer plusieurs épaisseurs de jean.

Comment remplacer l'ampoule ?

Débranchez la machine, retirez le capot de l'éclairage. L'éclairage est une LED ; si elle ne fonctionne plus, contactez un service agréé pour le remplacement.

Où trouver des pièces de rechange ?

Utilisez la liste de pièces fournie dans la notice. Vous pouvez commander les pièces auprès de revendeurs agréés Janome ou sur le site officiel.

MODE D'EMPLOI Arctic Crystal JANOME

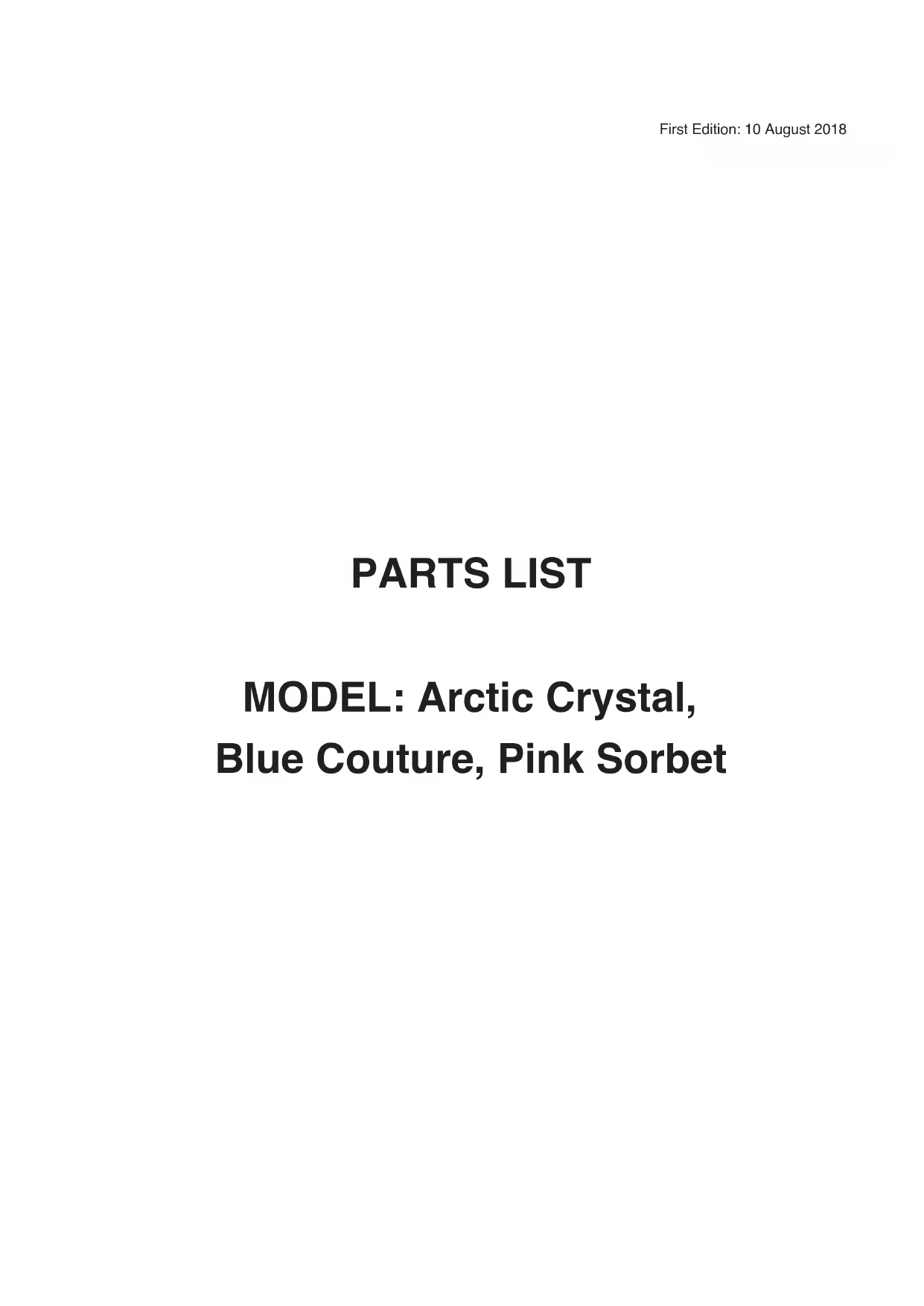

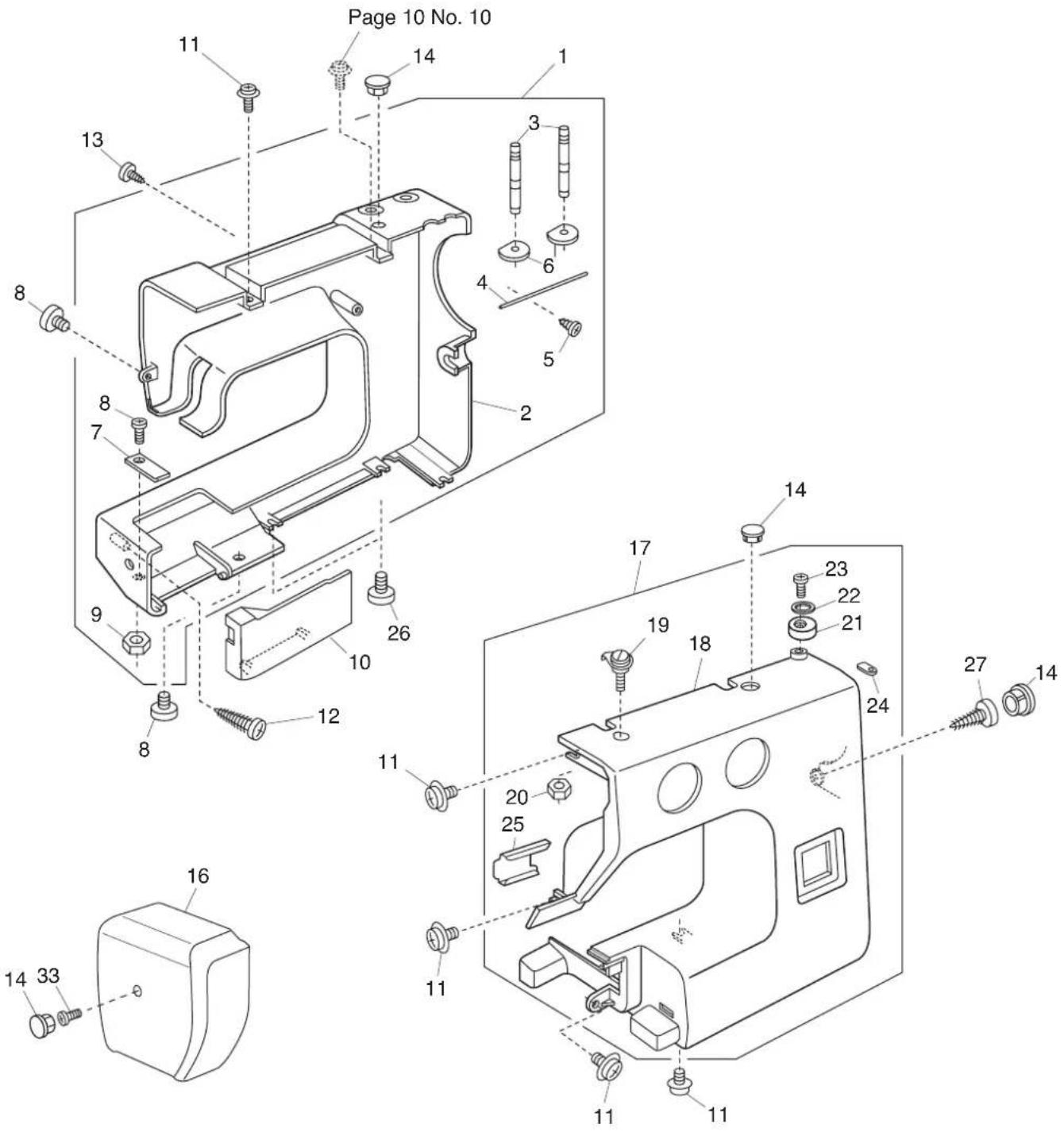

PARTS LIST

MODEL: Arctic Crystal, Blue Couture, Pink Sorbet

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION
1	311601217 Rear cover (unit) (Arctic Crystal)
	311601228 Rear cover (unit) (Blue Couture)
	311601262 Rear cover (unit) (Pink Sorbet)
2	311001C01 Rear cover (Arctic Crystal)
	311001D01 Rear cover (Blue Couture)
	311001F02 Rear cover (Pink Sorbet)
3	652205109 Spool pin
4	736007009 Spool pin spring
5	000161206 Setscrew 3x10 (B)
6	735013005 Spool pin spring base
7	730006000 Spring
8	000101404 Setscrew 4x6
9	000061205 Nut 4-3-7
10	739004234 Bed cover plate (Arctic Crystal)
	739004223 Bed cover plate (Blue Couture)
	739004050 Bed cover plate (Pink Sorbet)
11	000115205 Setscrew TP 4x6
12	000121905 Setscrew 4x12 (B)
13	000198604 Setscrew 4x14 (B)
14	739103164 Cap (Arctic Crystal)
	739103153 Cap (Blue Couture)
	739103005 Cap (Pink Sorbet)
15	311002061 Extension table (Arctic Crystal)
	311002072 Extension table (Blue Couture)
	311002016 Extension table (Pink Sorbet)
16	311003C01 Face cover (Arctic Crystal)
	311003D01 Face cover (Blue Couture)
	311003F02 Face cover (Pink Sorbet)
17	311613175 Front cover (unit) (Arctic Crystal)
	311613186 Front cover (unit) (Blue Couture)
	311613267 Front cover (unit) (Pink Sorbet)
18	311006E01 Front cover (Arctic Crystal)
	311006F01 Front cover (Blue Couture)
	311006H01 Front cover (Pink Sorbet)
19	730501011 Thread guide plate (unit)
20	000160102 Adjustable lock nut 4
21	735016307 Bobbin winder stopper
22	000071013 Washer 4
23	000103107 Setscrew 4x14
24	843014004 Nut
25	735123009 Thread guide plate
26	000081005 Setscrew 4x8
27	000101703 Setscrew 4x12
28	735616200 Rubber base (unit)
29	735002001 Rubber base
30	000097901 Flat screw 5x18
31	000061319 Nut 5-1-8
32	739064003 Bed rubber base
33	000272005 Setscrew 4x12

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION

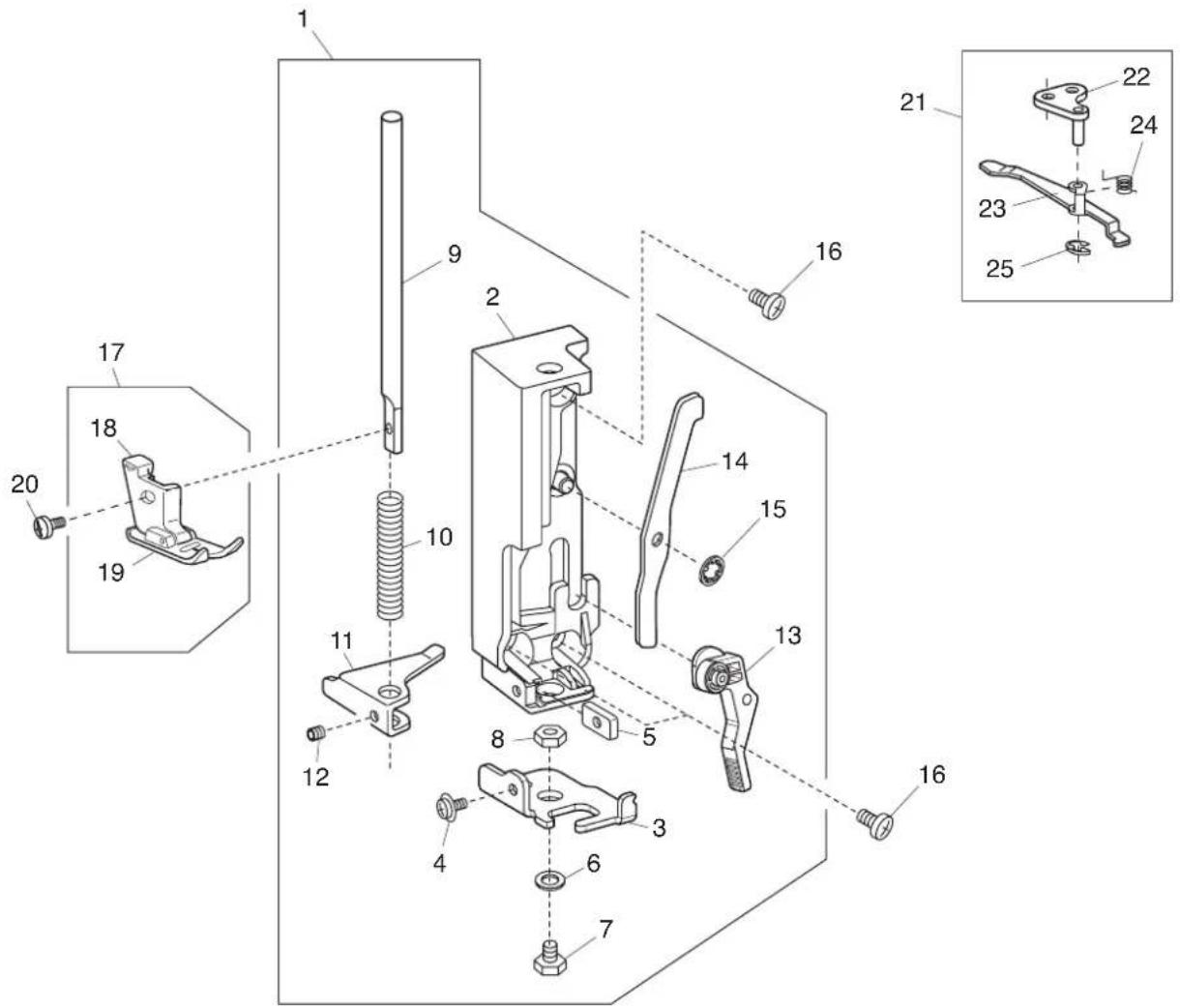

1	311605004	Presser bar base plate (unit)
2	311009002	Presser bar base plate
3	311031003	Needle drop adjusting plate
4	000115009	Setscrew TP 3x8
5	311023002	Nut
6	000070506	Washer 4
7	000138606	Bolt 4x10
8	000062402	Nut 4-2-7
9	735026001	Presser bar
10	735027002	Presser bar spring
11	735028003	Presser bar bracket
12	000111500	Hexagonal socket screw 4x8
13	311010006	Presser foot lifter
14	735030008	Tension release lever
15	000013903	Snap ring CS-5
16	000081005	Setscrew 4x8
17	310621003	Presser foot (unit)
18	310801009	Presser foot holder (unit)
19	301505002	Zigzag foot (unit)
20	660106001	Thumbscrew
21	304610000	Tension release arm (unit)
22	739017001	Tension release arm base
23	304045008	Tension release arm
24	739019003	Tension release spring
25	000002105	Snap ring E-3

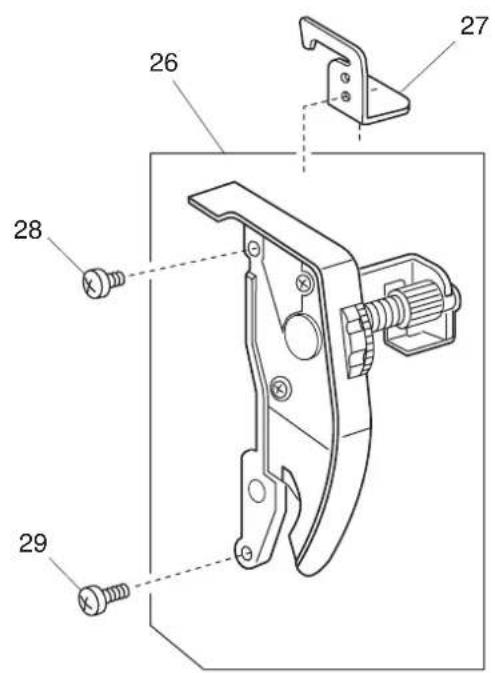

26	311501102	Tension assembly (unit) (Arctic Crystal)
	311501087	Tension assembly (unit) (Blue Couture)
	311501021	Tension assembly (unit) (Pink Sorbet)
27	739016000	Top cover thread guide
28	000103808	Setscrew 3x5
29	000101703	Setscrew 4x12

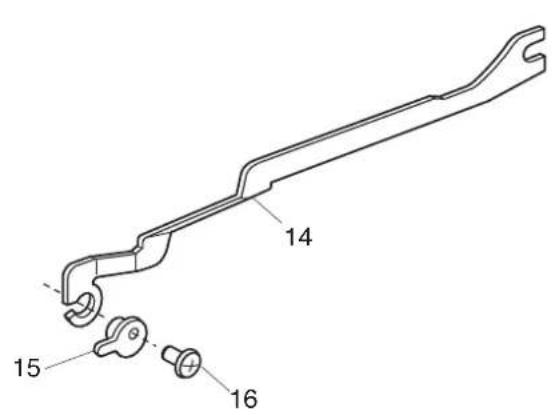

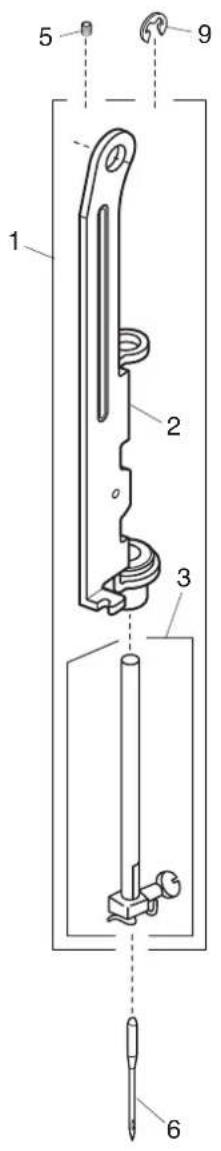

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION
1	743669007	Needle bar supporter (unit)
2	743213002	Needle bar supporter
3	730503116	Needle bar (unit)
4	311502000	Needle bar connecting stud (unit)
5	000111304	Hexagonal socket screw 5x5
6	102408089	Needle
7	743216005	Needle bar supporter spring
8	310013109	Needle bar supporter pin
9	000001609	Snap ring E-5
10	000013800	Snap ring CS-6
11	625506109	Thread take-up lever (unit)
12	647040108	Thread take-up lever supporter pin
13	735504008	Needle bar crank pin (unit)
14	735119002	Zigzag rod
15	310041003	Eccentric plate
16	000078319	Setscrew 3x6

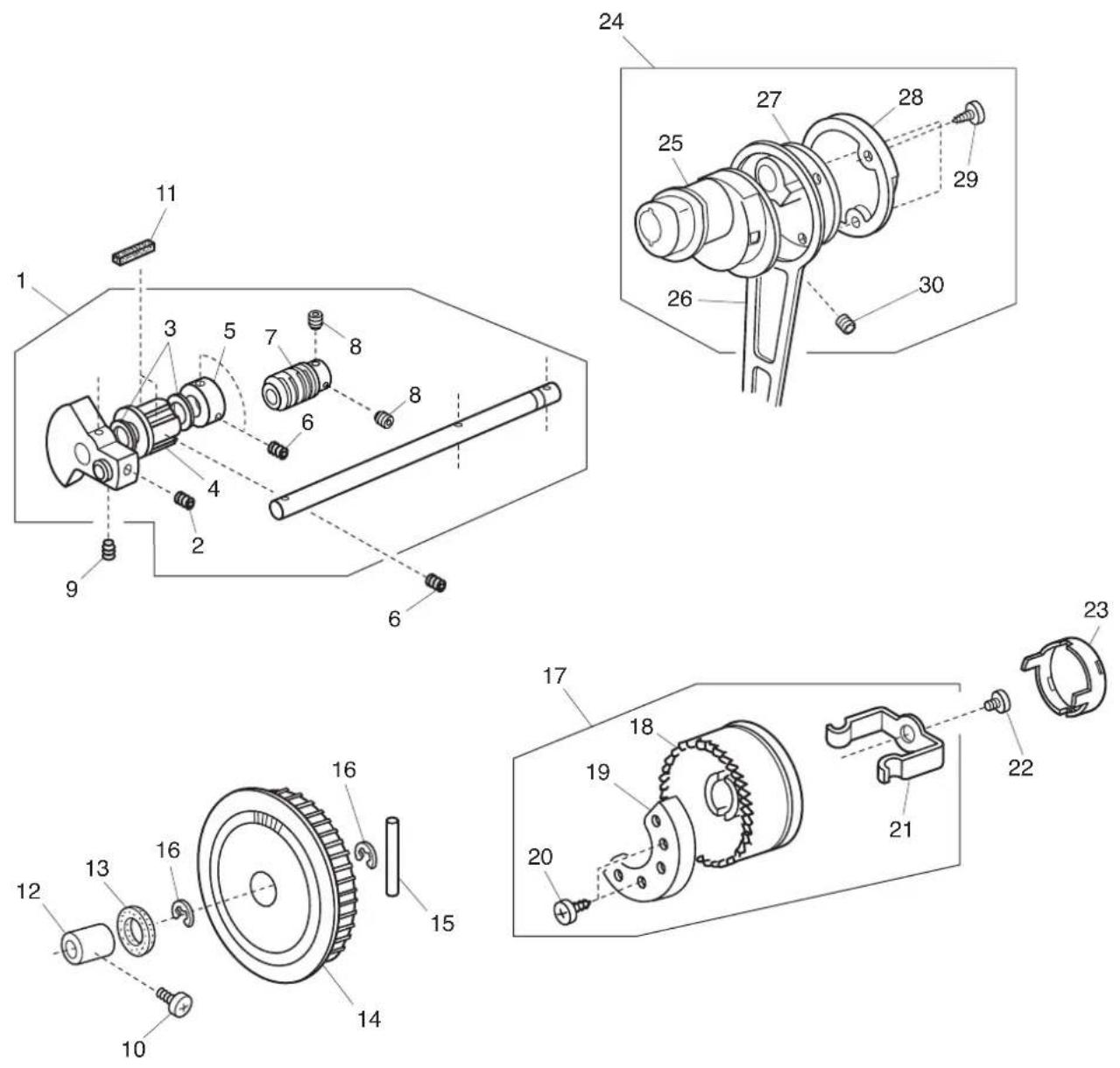

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION
1	304607406	Upper shaft (unit)
2	102073003	Setscrew
3	000036717	Thrust washer
4	732025001	Upper shaft front bushing
5	639095000	Ring
6	000111304	Hexagonal socket screw 5x5
7	755108000	Worm
8	000111201	Hexagonal socket screw 4x4
9	761052007	Setscrew
10	000172602	Setscrew 5x8
11	731312005	Felt
12	732003003	Upper shaft rear bushing
13	743029009	Felt
14	743019006	Belt wheel
15	000023803	Spring pin 4x40
16	000030205	Snap ring E-8
17	306605134	Handwheel (unit) (Arctic Crystal)
	306605112	Handwheel (unit) (Blue Couture)
	306605064	Handwheel (unit) (Pink Sorbet)
18	306105287	Handwheel (Arctic Crystal)
	306105265	Handwheel (Blue Couture)
	306105184	Handwheel (Pink Sorbet)
19	304050006	Balance weight
20	000107802	Setscrew 3x10 (B)
21	639113016	Clutch spring
22	000081005	Setscrew 4x8
23	739101162	Clutch cap (Arctic Crystal)
	739101151	Clutch cap (Blue Couture)
	650070510	Clutch cap (Pink Sorbet)
24	304609006	Crank rod (unit)
25	304042005	Feed cam
26	743011008	Crank rod
27	304044007	Crank cam
28	304043006	Crank cam plate
29	000161309	Setscrew 3x12 (B)
30	000110107	Hexagonal socket screw 5x5 (WP)

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION

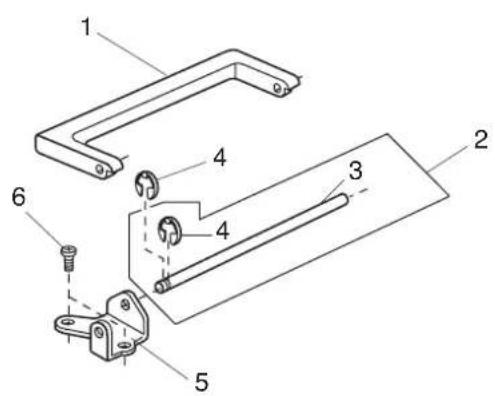

1	735017249	Handle (Arctic Crystal)
	735017238	Handle (Blue Couture)
	735017076	Handle (Pink Sorbet)
2	740624001	Carrying handle set pin (unit)
3	740011009	Handle shaft
4	000002105	Snap ring E-3
5	740010008	Handle supporter
6	000081005	Setscrew 4x8

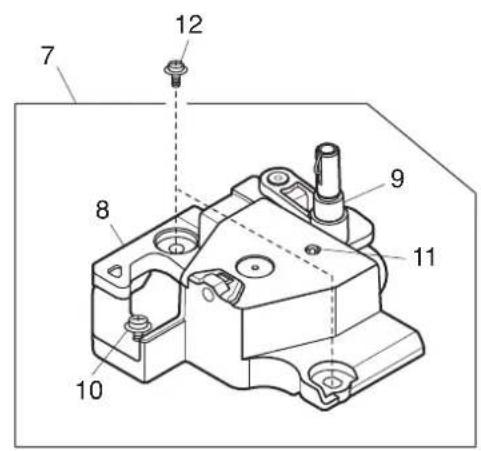

7	311606005	Bobbin winder supporter (unit)
8	311011007	Bobbin winder base plate
9	311503001	Bobbin winder arm (unit)
10	000109103	Setscrew 4x12
11	740042009	Bobbin winder arm spring
12	000115607	Setscrew TP 4x8

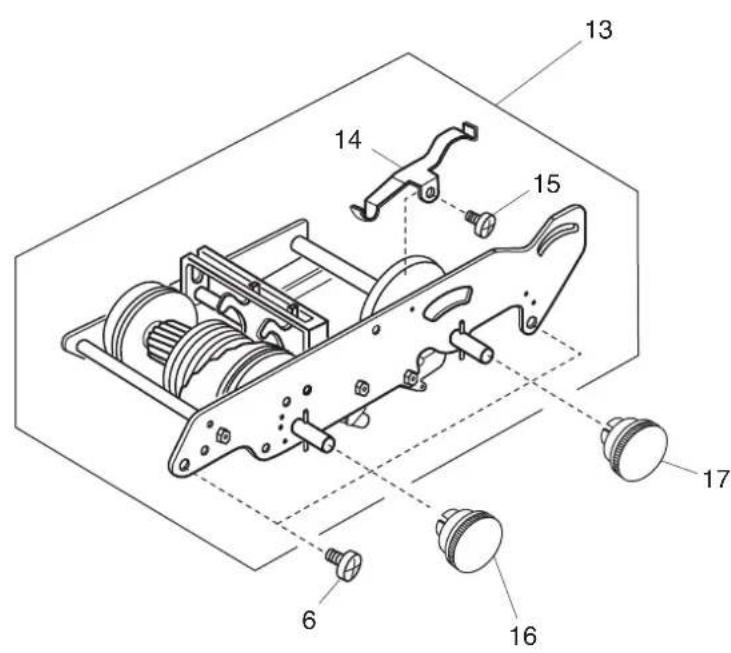

13	745606105	Zigzag mechanism (unit)
14	737011009	Index spring
15	000103808	Setscrew 3x5
16	306114C01	Pattern selector dial (Arctic Crystal)
	306114A02	Pattern selector dial (Blue Couture)
	306108J01	Pattern selector dial (Pink Sorbet)
17	306118C01	Stitch length dial (Arctic Crystal)
	306118A02	Stitch length dial (Blue Couture)
	306107J01	Stitch length dial (Pink Sorbet)

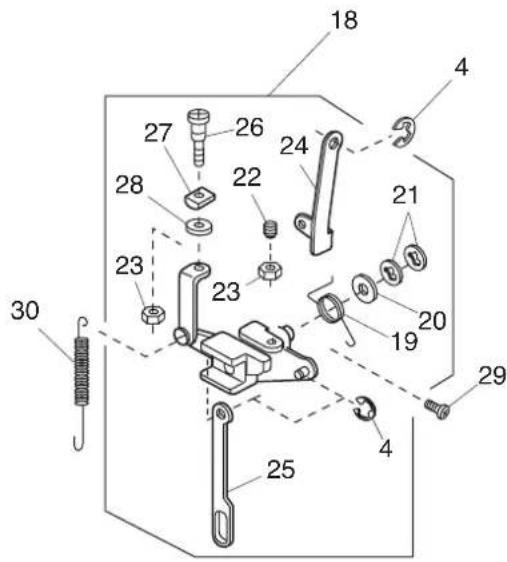

18	311604003	Feed regulator (unit)
19	735077007	Feed regulating body spring
20	735073003	Plain washer
21	000013800	Snap ring CS-6
22	648010009	Setscrew
23	000160102	Adjustable lock nut 4
24	739020007	Feed regulating rod
25	730045001	Reverse link
26	735074004	SS adjusting screw
27	735076006	SS rod block
28	000071013	Washer 4
29	000172602	Setscrew 5x8
30	670100006	Feed regulator spring

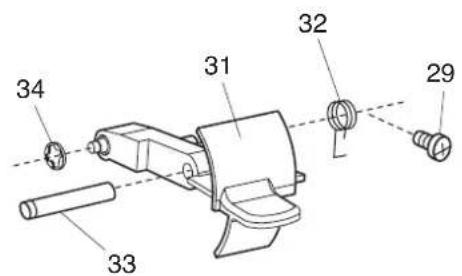

31	742007260	R button (Arctic Crystal)
	742007259	R button (Blue Couture)
	742007134	R button (Pink Sorbet)
32	739063002	R button spring
33	736015000	R button shaft
34	000014007	Snap ring CS-4

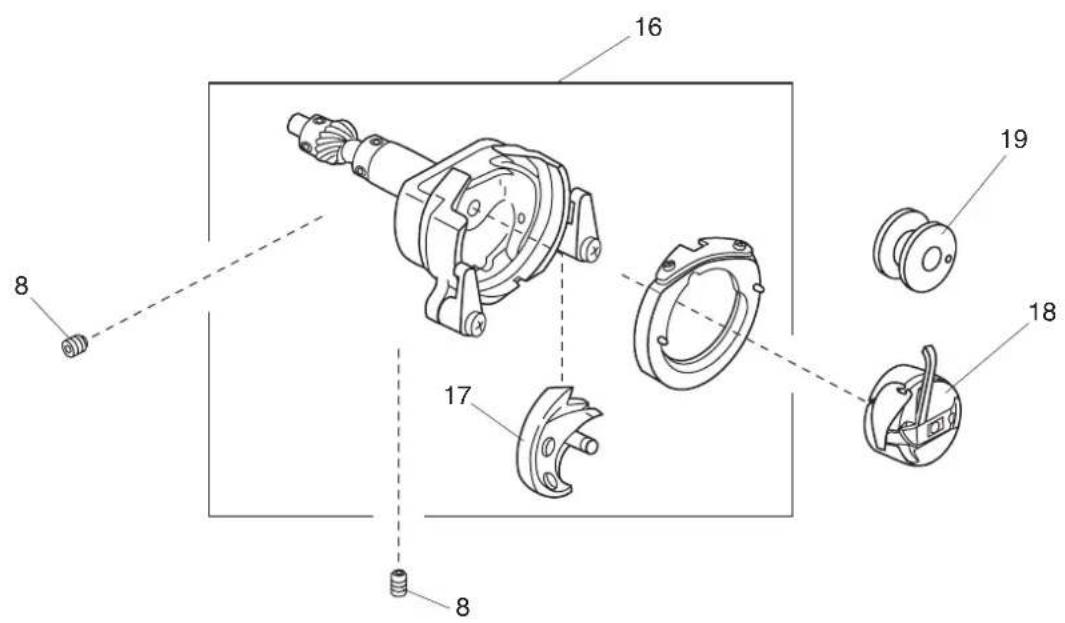

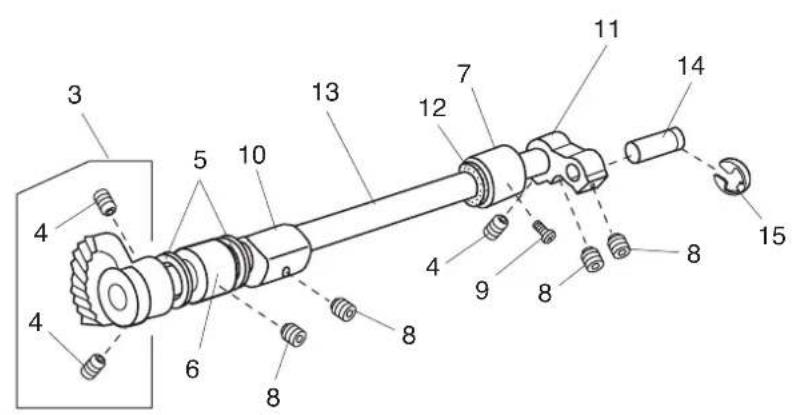

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION
1	744004001	Needle plate
2	681009101	Setscrew
3	735950003	Lower shaft gear (unit)
4	000110107	Hexagonal socket screw 5x5 (WP)
5	000036201	Washer 80-0.5
6	735233003	Bushing (front)
7	735234004	Bushing (rear)
8	000111304	Hexagonal socket screw 5x5
9	000172602	Setscrew 5x8
10	735061008	Feed lifting cam
11	639036003	Lower shaft crank arm
12	822070003	Felt
13	735236006	Lower shaft
14	639037004	Pin
15	000001609	Snap ring E-5
16	735610101	Shuttle race body (unit)
17	532096007	Shuttle hook
18	647515006	Bobbin case (unit)
19	102261000	Bobbin

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION

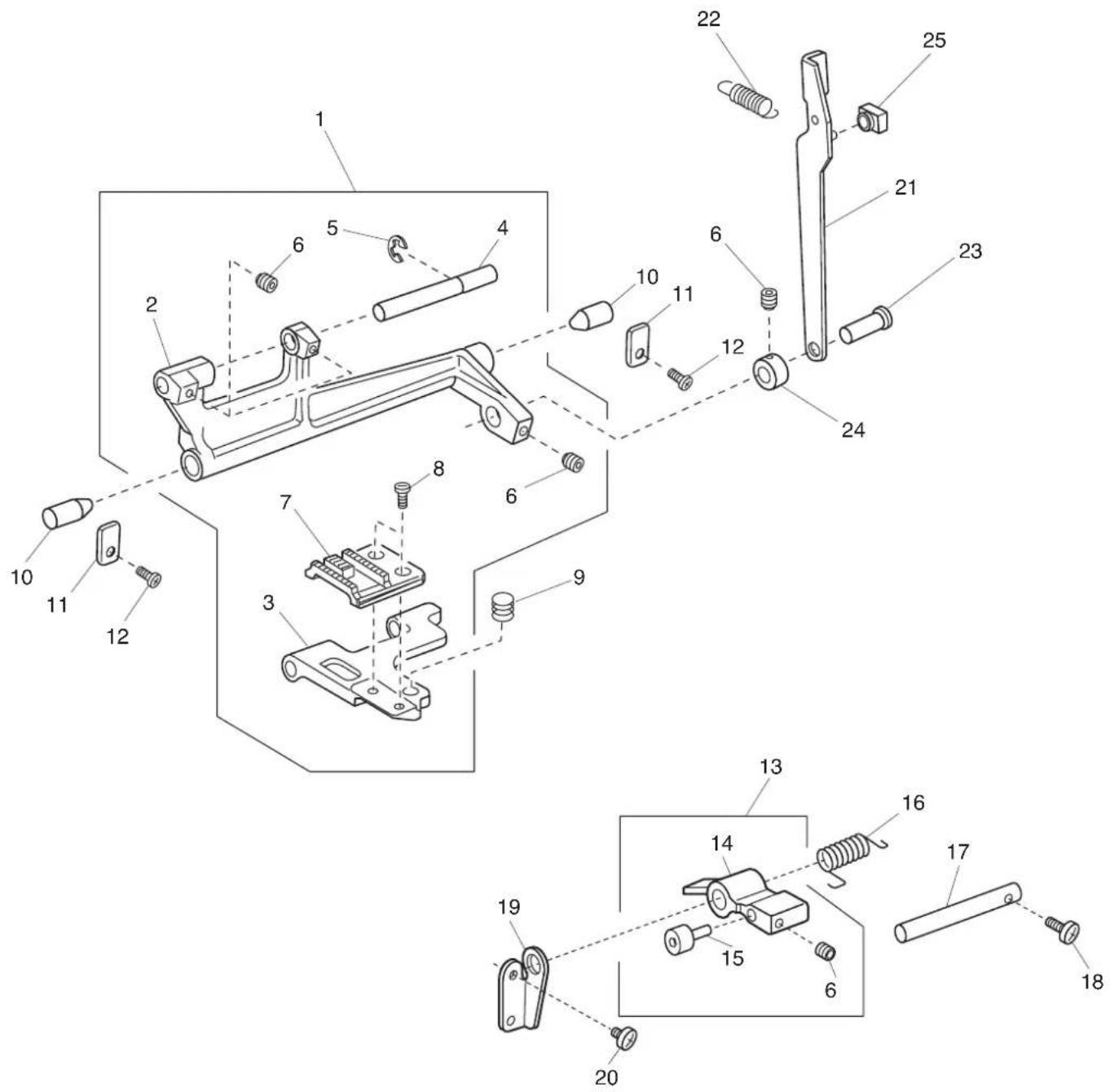

1	735612000	Feed rock shaft (unit)
2	735078008	Feed rock shaft
3	735079009	Feed bar
4	735080003	Feed bar shaft
5	000002507	Snap ring E-4
6	000111201	Hexagonal socket screw 4x4
7	735081004	Feed dog
8	735082005	Setscrew
9	735083006	Feed bar spring
10	735084007	Feed rock shaft center
11	735085008	Feed rock shaft center plate
12	000101404	Setscrew 4x6
13	301608017	Feed lifting arm (unit)
14	301027005	Feed lifting arm
15	739105007	Feed lifting pin
16	735089002	Feed lifting spring
17	735090006	Feed lifting shaft
18	000101703	Setscrew 4x12
19	739022009	Feed lifting shaft holder
20	000081119	Setscrew 4x6
21	743012009	Feed rod
22	743013000	Feed rod spring
23	735071104	Feed rock shaft connecting pin
24	735276008	Ring
25	102141003	Feed regulator slide block

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION

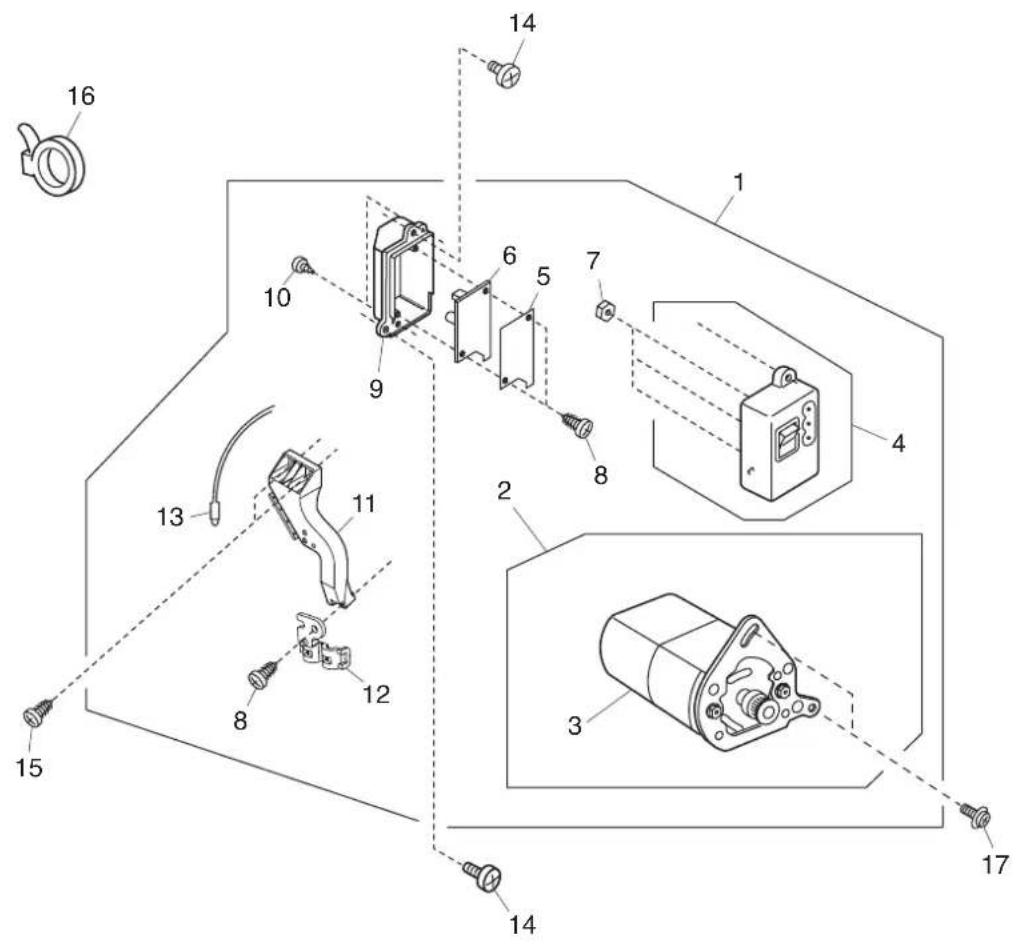

1	311631009	Machine socket (whole unit)
2	743676007	Motor assembly (unit) including bracket
3	016612000	Motor with pulley
4	739505702	Machine socket (unit)
5	508134003	Insulating paper
6	508512009	Printed circuit board C (unit)
7	000060802	Nut 3-1-5.5
8	000120203	Setscrew 3x8 (B)
9	508133002	Machine socket cover
10	000107802	Setscrew 3x10 (B)
11	311029101	Face plate set plate
12	508143005	LED holder
13	508515105	LED (unit)
14	000103509	Setscrew 4x10
15	000081005	Setscrew 4x8
16	000053008	Cord binder
17	000115504	Setscrew TP 5x10
18	650166008	Motor timing belt

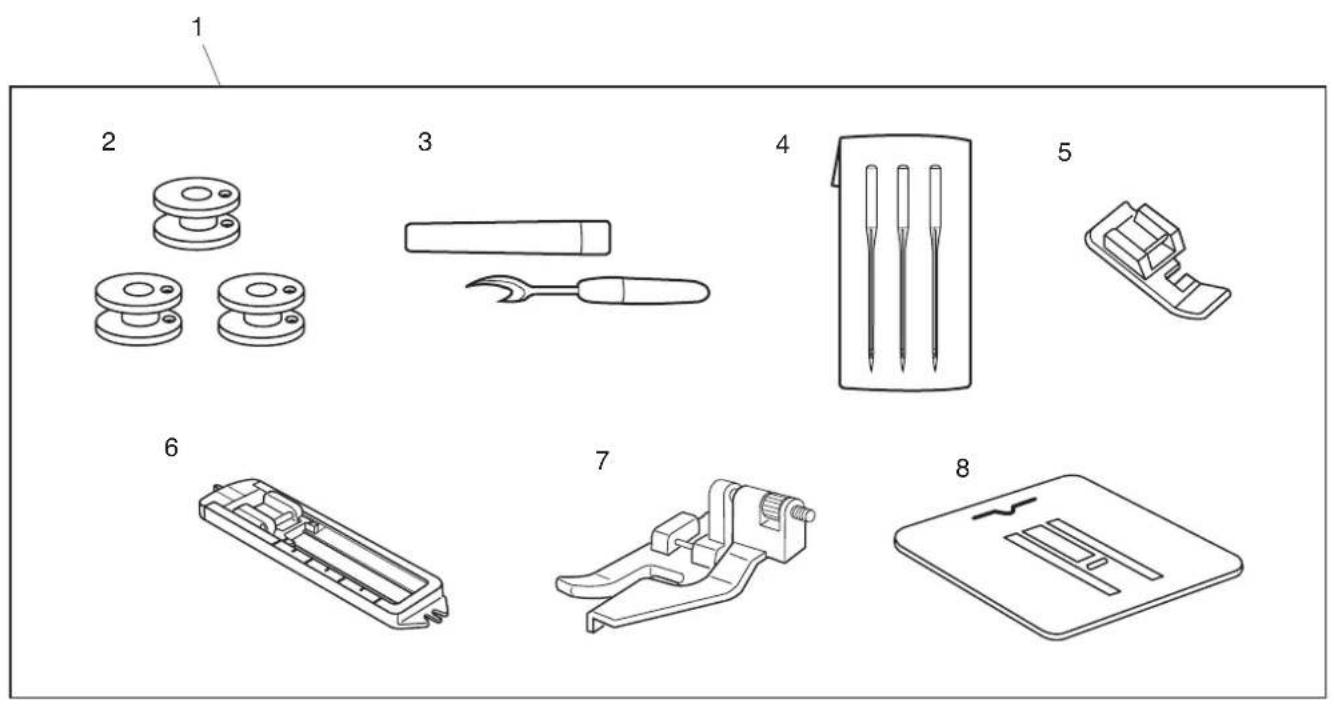

PARTS LIST

PARTS LIST

KEY NO.	PARTS NO. DESCRIPTION
1	311870002	Accessory set
2	102261000	Bobbin
3	647808009	Seam ripper
4	639804000	Needle set
5	611406002	Zipper foot
6	639801007	Buttonhole foot
7	611411000	Blind hem foot
8	735801008	Darning plate
9	C-1028	Foot control
10	311801448	Instruction manual (English) (Arctic Crystal, Blue Couture)
	311801493	Instruction manual (English/Spanish/French) (Pink Sorbet)
