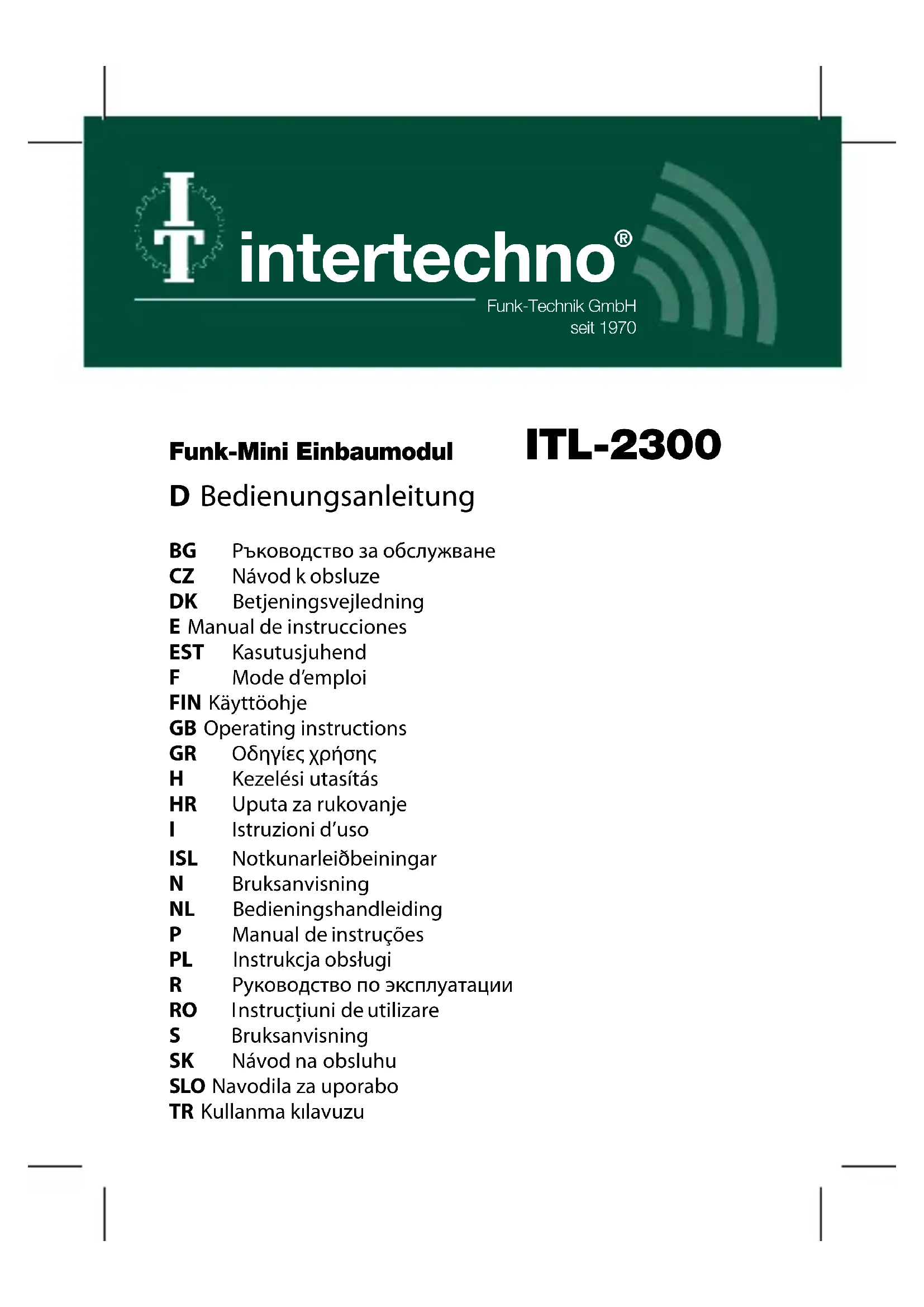

MODE D'EMPLOI ITL2300 Intertechno

Ühe nupuvajutusega saab valitud lülitusasendisse seadistada mitu juhtmevaba vastuvõtjat.nt: Laevalgustus VÄLJA / ventilaator SISSE/ põrandalamp HÄMARDATUD!Üksikute koodide kustutamine:Toimige nagu punktides 4) ja 5), aga SISSE-nupu asemel vajutage VÄLJA-nuppu.Kõigi koodide kustutamine:Vajutage õpetamisnuppu (L) ca 6 s, LED hakkab vilkuma.Vabastage hetkeks ja vajutage uuesti korra õpetamisnuppu (L).Kustutamise kinnituseks vilgub LED kiiresti 3x.Saatjaid pole seejuures tarvis.Vastavusdeklaratsiooni leiate veebiaadressilt www.intertechno.at/CE EST Kasutusjuhend ITL-2300 ITL-2300 3Le mini-module radio à encastrer ITL-2300 est conçu pour la commuta-tion ON/OFF sans fil jusqu’à 2300 watts.Pour le montage dans la ligne d’alimentation des lampes, pour les éteindre et les allumer au moyen de l’interrupteur de l’éclairage ainsi qu’à distance.Grâce à sa petite taille, il peut être monté directement derrière un inter-rupteur d’éclairage dans le boîtier encastré.Il fonctionne également très bien dans un circuit va-et-vient. Un dispositif d’arrêt automatique de 0 / 1 min . / 10 min. / 1 h / 4 h est intégré pour permettre toute sorte d’applications (ill. 1).Tous les émetteurs à auto-apprentissage et tous les émetteurs pour la commutation de scène d’intertechno peuvent être utilisés.Montage (uniquement par un électricien agréé) :1.) Désactiver le fusible. 2.) Effectuer les branchements conformément à l’illustration 2a et 2b (pour le circuit va-et-vient).Codage (ill. 3)3.) Réactiver le fusible. Le voyant à LED s’allume pendant 10 secondes pour indiquer qu’il est prêt à fonctionner.4.) Appuyer brièvement sur la touche d’apprentissage (L) du module au moyen d’un objet fin (trombone, stylo à bille etc.). Le voyant à LED clignote.5.) Appuyer immédiatement sur la touche ON de l’émetteur ! La LED clignote 3 fois en guise de confirmation. Le codage est à présent terminé. Si aucun signal n’est envoyé dans les 12 secondes, l’apprentissage prend automatiquement fin.Au total, 32 codes ou émetteurs à apprentissage différents (pas de codage de lettres ou de chiffres) peuvent être programmés. Lorsque d’autres codes sont saisis, le premier est toujours effacé.Le codage reste enregistré également après une panne de courant.L’utilisation de plusieurs récepteurs radio permet de multiplier les possibilités de commutation, individuelle et collective.

En outre, le mini-interrupteur radio encastré ITL-2300 est équipé d’une mémoire pour la commutation de scène.Pour la commutation de scène, tenir compte du mode d’emploi de l’émetteur correspondant (ITF-100, ITKL-30 par exemple).D’une simple pression sur la touche, plusieurs récepteurs radio peuvent être réglés sur l’état de commutation choisi.Par ex. : Plafonnier OFF / Ventilateur ON / Lampadaire TAMISÉ !Effacer les différents codes :Procéder comme aux points 4.) et 5.), mais en appuyant sur la touche OFF au lieu de la touche ON.Effacer tous les codes :Maintenir la touche d’apprentissage (L) enfoncée pendant environ 6 sec., le voyant à LED se met à clignoter.Relâcher brièvement et appuyer à nouveau brièvement sur la touche d’apprentissage (L).Le voyant à LED clignote 3 fois en guise de confirmation.Les émetteurs ne sont pas nécessaires pour cela.La déclaration de conformité se trouve sur www.intertechno.at/CE
