Caractéristiques Techniques	Kit d'encastrement HAMA 00088417
Dimensions	Non spécifiées
Matériau	Non spécifié
Poids	Non spécifié
Utilisation	Conçu pour l'encastrement de prises et de connecteurs dans les murs
Maintenance	Vérifier régulièrement l'intégrité des installations
Sécurité	Respecter les normes électriques en vigueur lors de l'installation
Informations Générales	Compatible avec divers types de prises et connecteurs

FOIRE AUX QUESTIONS - 00088417 HAMA

Comment installer le kit d'encastrement HAMA 00088417 ?

Pour installer le kit, commencez par choisir l'emplacement souhaité. Utilisez un niveau à bulle pour vous assurer que l'encastrement est droit. Marquez les points de perçage puis percez les trous nécessaires avant de fixer le kit avec les vis fournies.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis, et éventuellement d'un mètre ruban pour les mesures.

Le kit est-il compatible avec tous les types de murs ?

Le kit HAMA 00088417 est conçu pour être installé sur des murs en plâtre, en briques ou en béton. Vérifiez la solidité de votre mur avant l'installation.

Que faire si le kit ne s'adapte pas à mon appareil ?

Assurez-vous que votre appareil respecte les dimensions spécifiées dans le manuel du produit. Si l'appareil est trop grand ou trop petit, il peut ne pas être compatible.

Puis-je retirer le kit une fois installé ?

Oui, le kit est conçu pour être démonté, mais cela peut nécessiter un peu de force. Veillez à retirer les vis et à manipuler avec précaution pour ne pas endommager le mur.

Y a-t-il des précautions à prendre lors de l'installation ?

Oui, assurez-vous de couper l'alimentation électrique si vous travaillez près de câbles. Portez des lunettes de protection et des gants pour éviter les blessures.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de HAMA en cherchant le modèle 00088417.

Que faire si je rencontre des pièces manquantes ?

Contactez le service client de HAMA avec votre numéro de modèle et la preuve d'achat pour demander des pièces de remplacement.

Le kit est-il garanti ?

Oui, le kit HAMA 00088417 est généralement couvert par une garantie de 2 ans. Vérifiez les conditions de garantie sur le site de HAMA.

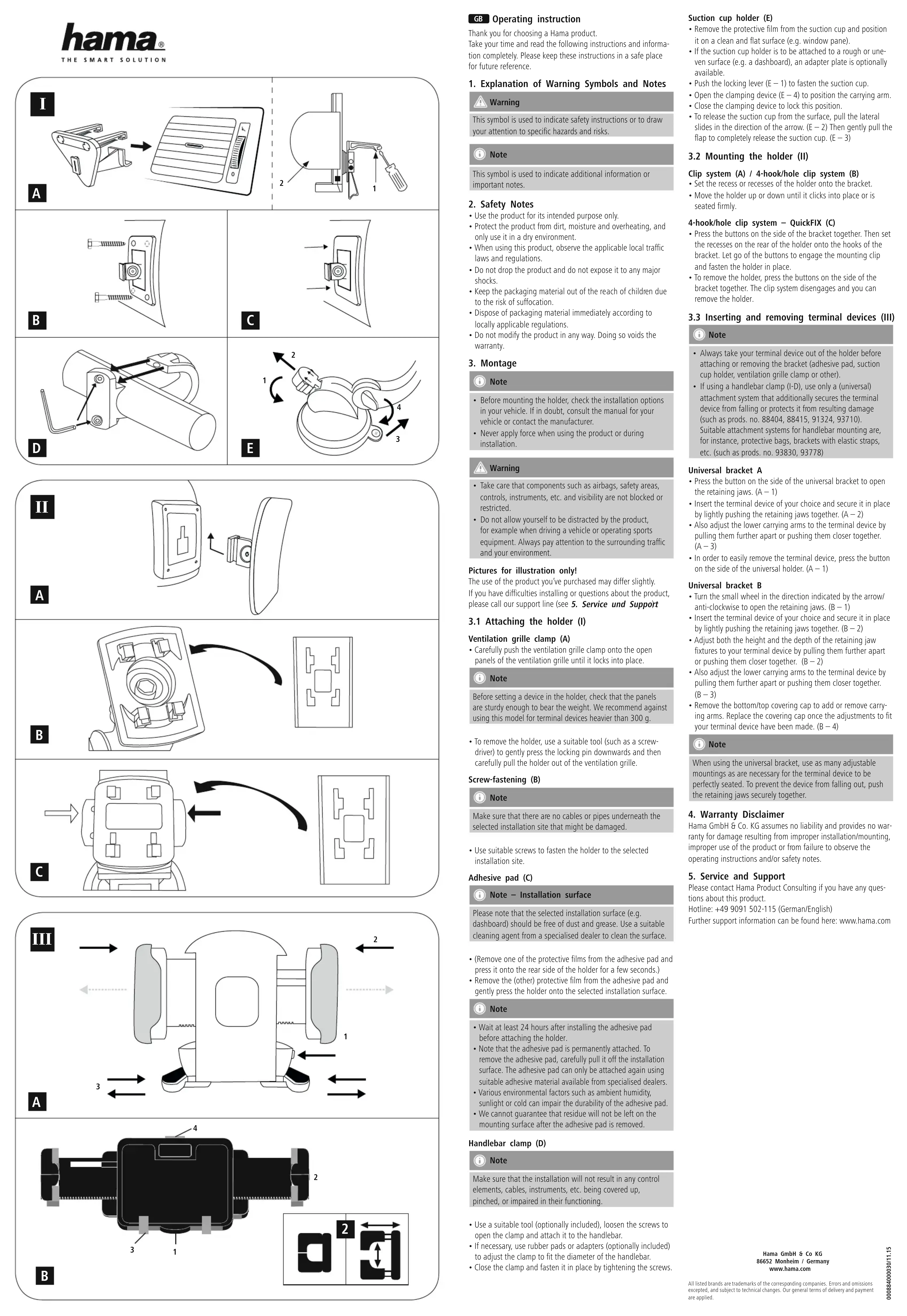

MODE D'EMPLOI 00088417 HAMA

Bitte wenden Sie sich bei Fragen zum Produkt gerne an die Hama-Produktberatung. Hotline: [phone] (Deu/Eng) Weitere Supportinformationen nden sie hier: www.hama.com F Mode d‘emploi Nous vous remercions d’avoir choisi un produit Hama. Veuillez prendre le temps de lire l‘ensemble des remarques et consignes suivantes. Veuillez conserver ce mode d‘emploi à portée de main an de pouvoir le consulter en cas de besoin.

1. Explication des symboles d‘avertissement et des

remarques Avertissement Ce symbole est utilisé pour indiquer des consignes de sécurité ou pour attirer votre attention sur des dangers et risques particuliers. Remarque Ce symbole est utilisé pour indiquer des informations supplémentaires ou des remarques importantes.

2. Consignes de sécurité

• Utilisez le produit exclusivement conformément à sa destination.

• Protégez le produit de toute saleté, humidité, surchauffe et utilisez-le uniquement dans des locaux secs.

• Veuillez respecter les lois et réglementations locales en vigueur relatives au code de la route lors de l‘utilisation du produit.

• Protégez le produit des secousses violentes et évitez tout choc ou toute chute.

• Tenez les emballages d‘appareils hors de portée des enfants, risque d‘étouffement.

• Recyclez les matériaux d’emballage conformément aux pres- criptions locales en vigueur.

• N’apportez aucune modication à l’appareil. Des modications vous feraient perdre vos droits de garantie.

• Avant de commencer l‘installation du système de xation, veuillez contrôler les possibilités d’installation de votre vé- hicule. En cas de doute, veuillez consulter le mode d’emploi de votre véhicule ou contacter le fabricant de ce dernier.

• N‘appliquez en aucun cas une force excessive lors de l‘utili- sation ou de l‘installation du produit. Avertissement

• Veuillez contrôler que le produit n‘affecte le fonctionnement d‘aucun élément de sécurité tel qu‘un airbag, zone de sécurité, élément de commande, instrument, etc. et qu‘il n‘entrave pas la visibilité.

• Ne laissez pas le produit capter votre attention lorsque vous pilotez un véhicule ou un appareil de sport et veuillez concentrer toute votre attention à la circulation et à votre environnement. Illustrations similaires ! La manipulation du produit que vous avez acquis peut diverger, le cas échéant. Si vous rencontrez des dicultés lors du montage et que vous avez des questions, adressez-vous au service-conseil mis en place pour le produit (voir

5. « Service et assistance »

Pince pour grille d’aération (A)

• Faites glisser avec précaution la pince sur les lamelles ouvertes de la grille d’aération ; vous devez entendre un déclic. Remarque Vériez la résistance des lamelles avant d’installer un appareil dans la xation. Cette variante d’encastrement n’est recommandée que pour les appareils de < 300 g.

• Lors du démontage, appuyez sur la goupille de blocage avec précaution vers le bas en vous servant d’un outil adapté (par ex. un tournevis) et sortez doucement le support de la grille d’aération. Montage par vis (B) Remarque Assurez-vous qu’aucun câble, qu’aucune conduite, etc... susceptible d’être endommagé(e) ne se trouve sous/dans la zone de la surface de montage souhaitée.

• Vissez le support dans la zone de montage souhaitée avec des vis adaptées. Coussinet adhésif (C) Remarque concernant la surface d‘installation Veuillez contrôler la parfaite propreté (poussière, graisse) de la surface d’installation dans votre véhicule (tableau de bord, etc.). Utilisez un détergent spécial disponible dans le commerce spécialisé.

• (Retirez un lm de protection du coussinet adhésif et appuyez-le quelques secondes sur le dos du support.)

• Retirez (l’autre) lm de protection du coussinet adhésif et appuyez légèrement le support à l’endroit d’installation prévu. Remarque

• Veuillez patienter au moins 24 heures entre le collage du coussinet adhésif et l’installation du système de xation.

• Veuillez noter que la xation du coussinet adhésif est per- manente. Retirez avec précaution le coussinet adhésif de la surface an de l’éliminer. Une nouvelle xation est possible uniquement à l’aide d’une colle appropriée disponible dans le commerce spécialisé.

• Différentes inuences environnementales, par ex. l’humidité de l’air, les rayons du soleil, le froid, etc..., peuvent altérer la durabilité du coussinet adhésif.

• Après avoir retiré le coussinet adhésif, d’éventuels résidus sur la surface de montage ne peuvent être exclus. Pince pour barre directrice (D) Remarque Assurez-vous que des éléments de commande, des câbles, des tirants, des instruments, etc... ne seront pas couverts, coincés ou altérés dans leur fonction à cause du montage.

• Desserrez la/les vis avec un outil adapté (joint en option) an d’ouvrir la pince et de procéder à la xation sur la barre directrice.

• Le cas échéant, adaptez la pince au diamètre de la barre directrice à l’aide de pièces intermédiaires en caoutchouc, d’adaptateurs, etc... (joints en option).

• Fermez la pince et xez-la en serrant la/les vis. Support à ventouse (E)

• Retirez le lm de protection de la ventouse et xez-la sur une surface plane et propre (sur une vitre, par exemple).

• Le cas échéant, xez un plateau d’adaptation pour support à ventouse (joint en option) si la surface est inégale et rugueuse (par ex. tableau de bord).

• Appuyez sur le levier de verrouillage (E - 1) an de xer la ventouse.

• Ouvrez le dispositif de serrage (E - 4) an de positionner le bras porteur.

• Fermez le dispositif de serrage an de bloquer la position.

• Pour retirer la ventouse, faites glisser le poussoir latéral dans la direction de la èche. (E - 2) Tirez ensuite légèrement sur la languette an de dégager totalement la ventouse. (E – 3)

3.2 Installation de la xation (II)

Système de trame (A) / Système de trame à 4 griffes / à trous (B)

• Montez l’encoche / les encoches de la xation sur le support.

• Faites glisser la xation vers le haut / vers le bas jusqu’à ce qu’elle s’enclenche / soit solidement xée. Système de trame à 4 griffes / à trous – QuickFIX (C)

• Appuyez sur les boutons situés sur le côté de la xation an de placer les encoches de la xation sur les griffes du support. Lâchez les boutons pour fermer le système de trame et xer la xation.

• Pour retirer la xation, appuyez de nouveau sur les boutons si- tués sur le côté du support. Le système de trame se déverrouille et vous pouvez retirer la xation.

• Retirez en tous les cas votre appareil hors du système de xation avant d’installer ce dernier dans le support (coussinet adhésif, support à ventouse, pince pour grille d’aération, etc...) ou de le retirer.

• Avec une pince de guidon (I-D), n’utilisez pas de xations (universelles) qui ne protègent pas l’appareil contre une chute ou contre d’éventuels dommages causés par une chute (par ex. n° de réf. 88404, 88415, 91324, 93710). Les boîtes ou étuis de protection, les xations avec tendeurs élastiques, etc... – par exemple n° de réf. 93830, 93778 – sont des xations adaptées à un emploi sur guidon. Fixation universelle A

• Appuyez sur le bouton situé sur le côté du système de xation universel an d’ouvrir les mâchoires. (A – 1)

• Mettez votre appareil en place et xez-le solidement en serrant légèrement les mâchoires. (A – 2)

• Adaptez également les barrettes de xation (inférieures) à votre appareil en les écartant / en les serrant. (A – 3)

• Appuyez sur le bouton situé sur le côté du système de xation universel an de pouvoir retirer facilement votre appareil. (A – 1) Fixation universelle B

• Tournez la roulette dans le sens de la èche / dans le sens inverse des aiguilles d’une montre an d’ouvrir les mâchoires. (B – 1)

• Mettez votre appareil en place et xez-le solidement en serrant légèrement les mâchoires. (B – 2)

• Adaptez aussi bien la hauteur que la profondeur des xations des mâchoires à votre appareil en les écartant / en les serrant. (B – 2)

• Adaptez également les barrettes de xation (inférieures) à votre appareil en les écartant / en les serrant. (B – 3)

• Retirez le capuchon inférieur/supérieur an d’insérer ou de retirer d’autres barrettes de xation. Après avoir idéalement adapté le tout à votre appareil, remettez le capuchon. (B – 4) Remarque Si vous utilisez la xation universelle, utilisez toutes les xations individuellement réglables du mieux possible an de garantir la tenue optimale de l’appareil. Serrez fortement les mâchoires an d’éviter toute chute de l’appareil.

4. Exclusion de garantie

La société Hama GmbH & Co. KG décline toute responsabilité en cas de dommages provoqués par une installation, un montage ou une utilisation non conformes du produit ou encore provoqués par un non respect des consignes du mode d‘emploi et/ou des consignes de sécurité.

5. Service et assistance

En cas de question concernant le produit, veuillez vous adresser au service de conseil produits de Hama. Ligne téléphonique directe : [phone] (allemand/anglais) Vous trouverez ici de plus amples informations concernant l‘assis- tance : www.hama.com
