SRH292HX - Haut-parleur CLARION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur 2 voies (composant)
Marque	Clarion
Modèle	SRH292HX
Catégorie	Haut-parleur pour voiture
Diamètre du woofer	165 mm (6,5 pouces)
Type de tweeter	À dôme en soie
Puissance admissible RMS	60 W
Puissance admissible crête	180 W
Impédance	4 ohms
Sensibilité	90 dB (1W/1m)
Réponse en fréquence	65 Hz - 20 kHz
Profondeur de montage	50 mm
Poids	0,9 kg (la paire)
Matériau du cône	Polypropylène
Aimant	Ferrite
Atténuateur de tweeter	Oui, réglable -6 dB / -12 dB
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par un professionnel recommandée
Pièces détachées	Non disponibles séparément

FOIRE AUX QUESTIONS - SRH292HX CLARION

Comment installer le tweeter ?

Pour installer le tweeter, retirez d'abord la garniture de porte et percez les orifices à l'aide du gabarit fourni. Fixez la console de tweeter avec des vis autotaraudeuses et des écrous-ressorts, puis insérez le tweeter en l'enclenchant jusqu'au verrouillage. Reportez-vous au schéma de la notice pour plus de détails.

Quelle est la puissance recommandée pour l'amplificateur ?

Il est recommandé d'utiliser un amplificateur délivrant entre 30 et 80 W RMS par canal sous 4 ohms pour exploiter pleinement les capacités du haut-parleur sans risque de saturation.

Puis-je utiliser ces enceintes avec un autoradio d'origine ?

Oui, mais la puissance de l'autoradio d'origine est souvent limitée (15-25 W RMS). Les enceintes fonctionneront, mais leur potentiel sera restreint. Pour une qualité optimale, un amplificateur externe est conseillé.

Comment régler l'atténuateur du tweeter ?

L'atténuateur se trouve sur le tweeter. Si le son est trop aigu, basculez le commutateur de la position "-6 dB" à "-12 dB" pour réduire le niveau sonore du tweeter.

Quelle est l'impédance des enceintes ?

L'impédance nominale est de 4 ohms. Vérifiez que votre amplificateur ou autoradio supporte cette impédance pour éviter une surcharge.

Quelle est la profondeur de montage ?

La profondeur de montage est de 50 mm. Assurez-vous que l'espace dans la porte est suffisant pour loger le woofer sans obstruction.

Ces enceintes sont-elles compatibles avec ma voiture ?

La compatibilité dépend du diamètre de l'emplacement d'origine (6,5 pouces) et de la profondeur. Mesurez l'espace disponible et comparez avec les dimensions indiquées. Des adaptateurs peuvent être nécessaires.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou d'eau, car ils pourraient endommager la membrane ou le tweeter.

Le kit est-il livré avec les câbles ?

Oui, le kit comprend les câbles de liaison entre le filtre passif et les haut-parleurs, ainsi que le gabarit de perçage. Les câbles d'alimentation de l'autoradio ne sont pas fournis.

Où trouver le numéro de série ?

Le numéro de série se trouve sur l'étiquette collée sur le flanc du woofer ou sur le boîtier du filtre. Il est utile pour le service après-vente.

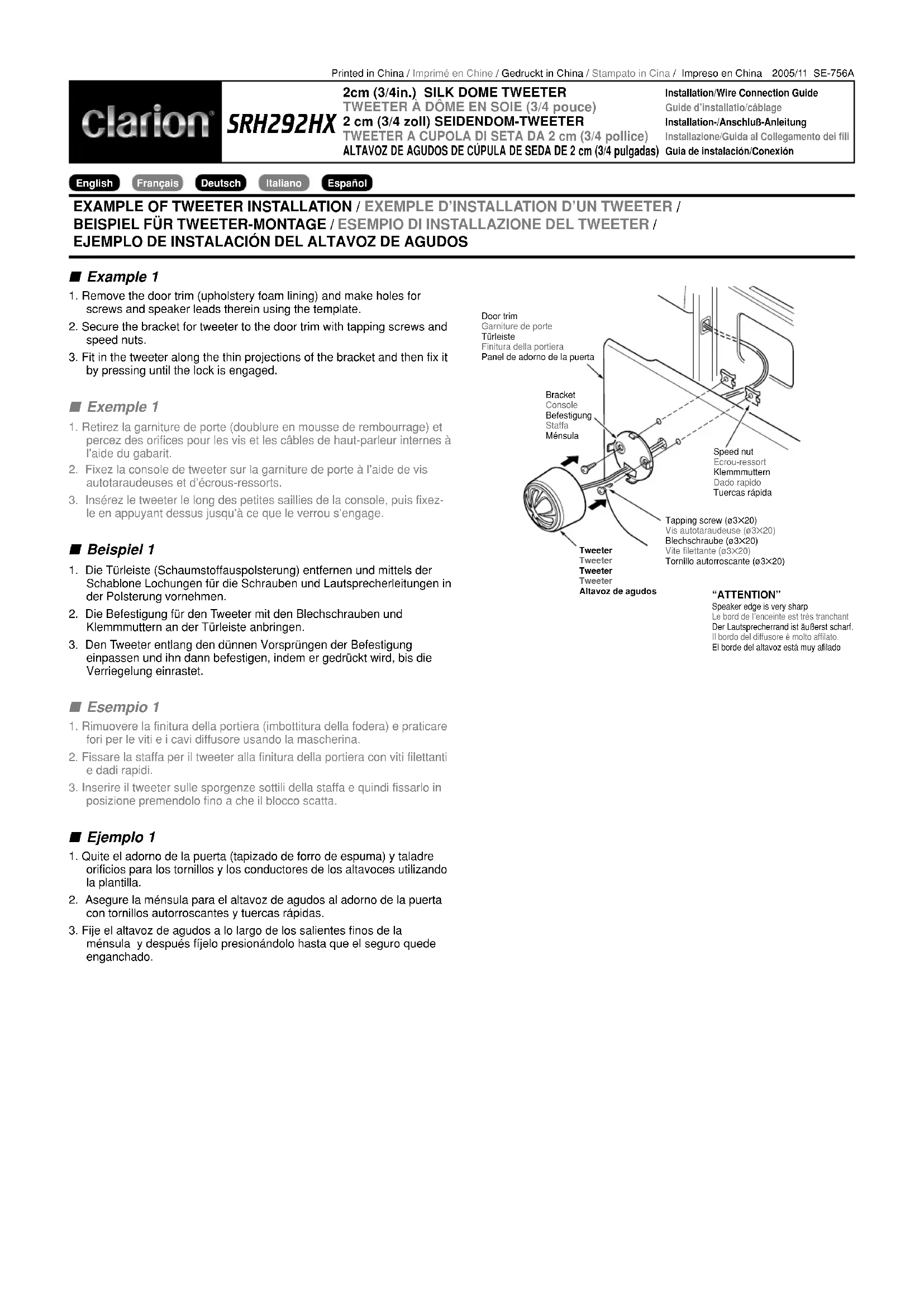

MODE D'EMPLOI SRH292HX CLARION

Guide d'installatio/câblage

1. Retirez la garniture de porte (doublure en mousse de rembourrage) et percez des orifices pour les vis et les câbles de haut-parleur internes à l'aide du gabarit.
2. Fixez la console de tweeter sur la garniture de porte à l'aide de vis autotaraudeuses et d'écrous-ressorts.
3. Insérez le tweeter le long des petites saillies de la console, puis fixez-le en appuyant dessus jusqu'à ce que le verrou s'engage.

■ Beispiel 1

Le bord de l'enceinte est très tranchant

1. Fixez les bras de levier sur la console encastrée à l'aide des vis à métaux et de la console.
2. Fixez l'ensemble de console encastrée sur la garniture de porte, puis fixez le tweeter en appuyant dessus.

■ Beispiel 2

■ Réglage de l'atténuateur

Lorsque le niveau sonore du tweeter est trop fort, réglez le commutateur de la position “-6 dB” sur la position “-12 dB”.
