SRW1045 - Haut-parleur CLARION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur (caisson de graves)
Marque	Clarion
Modèle	SRW1045
Diamètre extérieur	264 mm
Diamètre de montage	248 mm
Profondeur de montage	148 mm
Puissance maximale (crête)	700 W
Puissance continue	350 W
Impédance nominale	4 Ω
Sensibilité	81 dB/m
Réponse en fréquence	32 Hz - 500 Hz
Matériau du cône	Papier + Kevlar
Matériau de la suspension	Mousse (Foam)
Aimant	Ferrite (Strontium Ferrite)
Diamètre de la bobine mobile	38.9 mm
Déplacement linéaire (Xmax)	9.8 mm
Volume d'enceinte scellée (non rembourré)	0.88 pi³ (24.9 L)
Volume d'enceinte scellée (rembourré)	1.41 pi³ (39.9 L)
Volume d'enceinte bass-reflex	2.6 pi³ (73.6 L)
Fréquence d'accord bass-reflex (Fb)	29.94 Hz
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits chimiques.
Sécurité	Éviter l'humidité. Débrancher avant nettoyage.

FOIRE AUX QUESTIONS - SRW1045 CLARION

Quelle est la puissance maximale du haut-parleur SRW1045 ?

La puissance maximale en crête est de 700 W et la puissance continue est de 350 W.

Quel type d'enceinte est recommandé pour ce haut-parleur ?

Il est conçu pour des enceintes de type scellé ou bass-reflex. Les volumes recommandés sont indiqués dans les spécifications.

Quelle est l'impédance du SRW1045 ?

L'impédance nominale est de 4 ohms.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou liquides pour éviter d'endommager la membrane.

Quel volume d'enceinte dois-je prévoir pour une configuration bass-reflex ?

Le volume d'air recommandé est de 2,6 pieds cubes (73,6 L). Le port doit avoir un diamètre intérieur de 3 pouces et une longueur de 9 pouces.

Quelle est la fréquence de résonance (Fs) du haut-parleur ?

La fréquence de résonance est de 31,2 Hz.

Quelle est la sensibilité du SRW1045 ?

La sensibilité est de 81 dB/m.

Quelle est la réponse en fréquence du SRW1045 ?

La réponse en fréquence s'étend de 32 Hz à 500 Hz.

Quel est le diamètre de montage du haut-parleur ?

Le diamètre de montage est de 248 mm et la profondeur de montage est de 148 mm.

Quel matériau compose le cône du SRW1045 ?

Le cône est en papier avec renfort Kevlar et la suspension est en mousse.

MODE D'EMPLOI SRW1045 CLARION

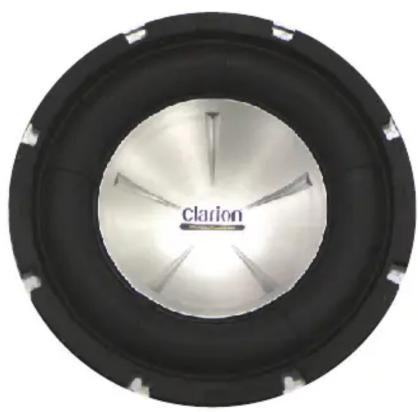

Close-up of a circular mechanical component with a central metallic feature labeled 'Clarlon' (no other text or symbols visible)

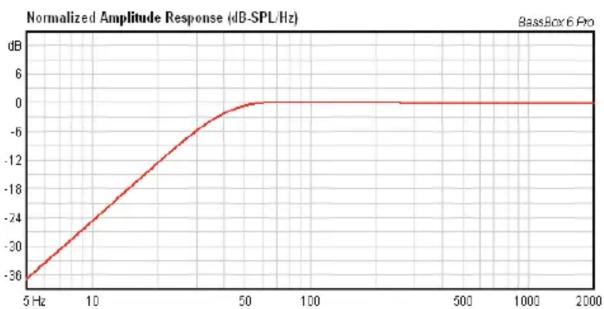

Sealed/Acoustic Suspension

OPTIMUM

Enclosure Airspace (Unfilled) = 0.88 Cubic Feet

Enclosure Airspace (Filled) = 1.41 Cubic Feet

$$ F _ {C} = 3 6. 7 \mathrm{Hz} $$

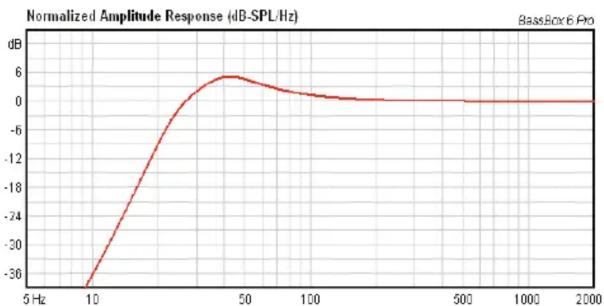

Vented/Bass Reflex

HIGH OUTPUT

Enclosure Airspace = 2.6 Cubic Fe

$$ F _ {b} = 2 9. 9 4 \mathrm{Hz} $$

$$ F _ {3} = 2 3. 6 4 \mathrm{Hz} $$

Port Size = I.D. xLength = 3 inch 5x9 inch

Model: SRW1045

• Polypropylene Cone
- Foam Surround
• 4 Ohm Heat Resistant Voice Coil
- Rear Vented Pole Piece
• Large Strontium Ferrite Magnet
- Rubber Magnet Cover
- For Small Sealed or Small Vented Design

Maximum Power Handling 700 w

Continuous Power 350 w

SPL 81 dB/m

Frequency Response 32 Hz - 500 Hz

Woofer Cone Material ....Paper + Kevlar

Woofer Magnet ......Ferrite

Woofer Basket ....Stamped

Woofer Surround ....Foam

Thiele Small Parameters

Outside Dia	264 mm
Mounting Hole	248 mm
Mounting Depth	148 mm
Sensitivity	81 dB/m
Max. Peak Music	700 w
Continuous Power	350 w
Nominal Impedance	4 ohm
Re DC Imp (± 10%)	3 ohm
Le	1.4 mH
V.C. Diameter	38.9 mm
V.C. Length	22.6 mm
Air Gap	8.0 mm
Piston Diameter	195 mm
Sd	298 cm
Vas	36.4 L
Fs	31.2 Hz
Qts	0.77
Qes	0.86
Mms	90.4 g
Rms	2.56
BI	8.8
Speaker Displacement	2.9 L
Xmax	9.8 mm
Magnet Weight	35.40 oz
