721Ex - Calibrateur de pression FLUKE - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Manomètre numérique portable
Plage de mesure	0 à 20 bar
Précision	±0,025 % de la pleine échelle
Affichage	Écran LCD rétroéclairé
Alimentation	Piles AA, autonomie prolongée
Utilisation	Idéal pour les applications de pression dans les environnements industriels
Maintenance	Calibration recommandée périodiquement pour garantir la précision
Sécurité	Conforme aux normes de sécurité pour les environnements explosifs (ATEX)
Dimensions	Compact et léger pour une manipulation aisée
Accessoires inclus	Tuyau de pression, adaptateurs
Garantie	2 ans

FOIRE AUX QUESTIONS - 721Ex FLUKE

Comment puis-je calibrer le FLUKE 721Ex ?

Pour calibrer le FLUKE 721Ex, suivez les instructions de la section 'Calibration' dans le manuel d'utilisation. Assurez-vous d'utiliser des étalons de pression appropriés et de suivre les procédures recommandées.

Que faire si l'écran du FLUKE 721Ex ne s'allume pas ?

Vérifiez d'abord que le dispositif est chargé. Si l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en retirant la batterie pendant quelques minutes, puis réinsérez-la.

Comment changer la batterie du FLUKE 721Ex ?

Pour changer la batterie, dévissez le couvercle du compartiment à piles situé à l'arrière de l'appareil. Remplacez l'ancienne batterie par une nouvelle, en veillant à respecter la polarité, puis refermez le couvercle.

Le FLUKE 721Ex affiche une erreur de mesure, que faire ?

Si une erreur de mesure s'affiche, vérifiez les connexions et assurez-vous que les capteurs sont correctement installés. Consultez le manuel pour le code d'erreur spécifique et suivez les instructions pour le dépannage.

Puis-je utiliser le FLUKE 721Ex dans des environnements dangereux ?

Oui, le FLUKE 721Ex est conçu pour être utilisé dans des environnements dangereux, mais assurez-vous de respecter les directives de sécurité et de conformité applicables pour votre zone d'utilisation.

Comment mettre à jour le firmware du FLUKE 721Ex ?

Pour mettre à jour le firmware, visitez le site officiel de FLUKE pour télécharger la dernière version du firmware et suivez les instructions fournies pour procéder à la mise à jour.

Quel type de capteurs puis-je utiliser avec le FLUKE 721Ex ?

Le FLUKE 721Ex est compatible avec divers capteurs de pression. Consultez le manuel d'utilisation pour une liste complète des capteurs recommandés et des spécifications.

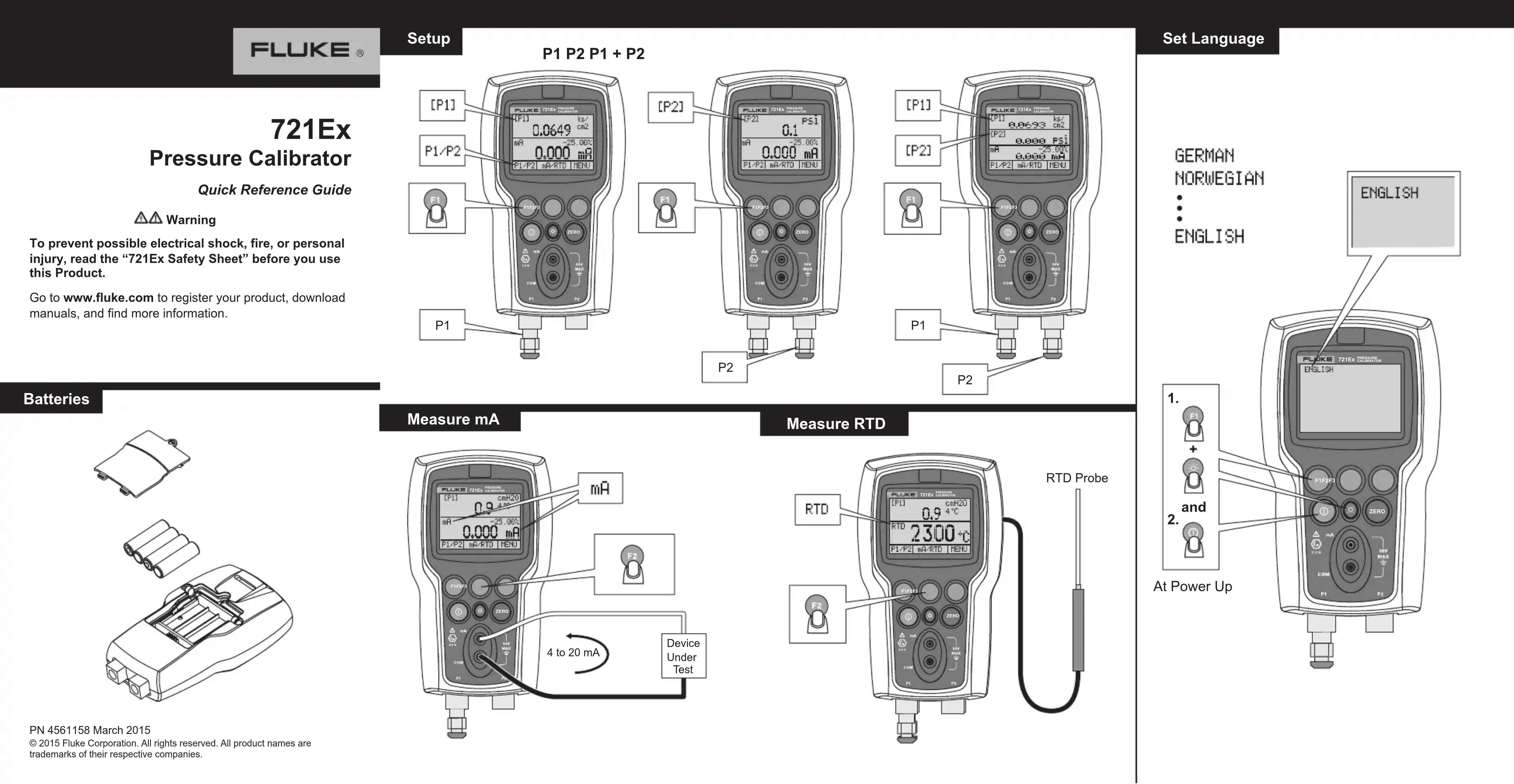

MODE D'EMPLOI 721Ex FLUKE

FLUKE

721Ex

Pressure Calibrator

Quick Reference Guide

Warning

To prevent possible electrical shock, fire, or personal injury, read the "721Ex Safety Sheet" before you use this Product.

Go to www.fluke.com to register your product, download manuals, and find more information.

Batteries

Line drawing of a battery pack with three components and a separate housing (no text or symbols)

PN 4561158 March 2015
© 2015 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies.

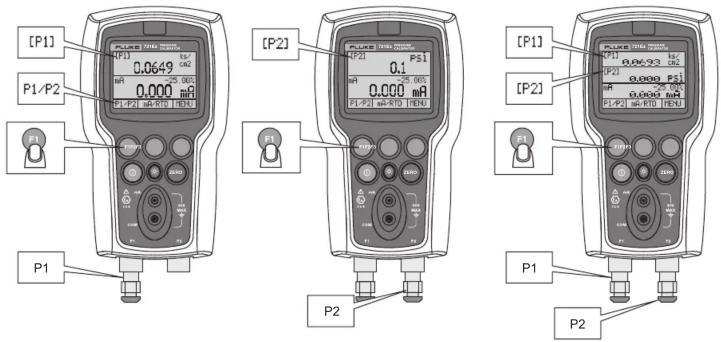

Setup
P1 P2 P1 + P2

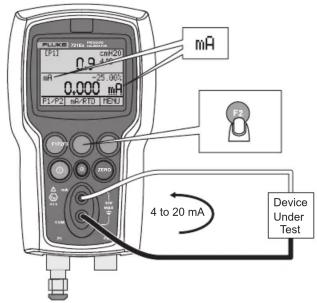

Measure mA

F1: 3.000 mH 0.9 25.000 0.000 mH pH-A: -pH-B: -pH-C: -pH-D: -pH-E: -pH-F: -pH-G: -pH-H: -pH-I: -pH-J: -pH-K: -pH-L: -pH-M: -pH-N: -pH-O: -pH-P: -pH-Q: -pH-R: -pH-S: -pH-T: -pH-1: -pH-2: -pH-3: -pH-4: -pH-5: -pH-6: -pH-7: -pH-8: -pH-9: -pH-10: -pH-11: -pH-12: -pH-13: -pH-14: -pH-15: -pH-16: -pH-17: -pH-18: -pH-19: -pH-20: -pH-21: -pH-22: -pH-23: -pH-24: -pH-25: -pH-26: -pH-27: -pH-28: -pH-29: -pH-30: -pH-31: -pH-32: -pH-33: -pH-34: -pH-35: -pH-36: -pH-37: -pH-38: -pH-39: -pH-40: -pH-41: -pH-42: -pH-43: -pH-44: -pH-45: -pH-46: -pH-47: -pH-48: -pH-49: -pH-50: -pH-51: -pH-52: -pH-53: -pH-54: -pH-55: -pH-56: -pH-57: -pH-58: -pH-59: -pH-60: -pH-61: -pH-62: -pH-63: -pH-64: -pH-65: -pH-66: -pH-67: -pH-68: -pH-69: -pH-70: -pH-71: -pH-72: -pH-73: -pH-74: -pH-75: -pH-76: -pH-77: -pH-78: -pH-79: -pH-80: -pH-81: -pH-82: -pH-83: -pH-84: -pH-85: -pH-86: -pH-87: -pH-88: -pH-89: -pH-90: -pH-91: -pH-92: -pH-93: -pH-94: -pH-95: -pH-96: -pH-97: -pH-98: -pH-99: -pH-100: 4 to 20 mA Device Under Test

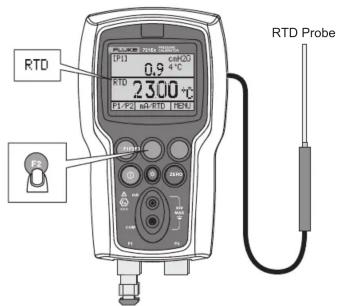

Measure RTD

RTD 0.9 °C RTO 2300 °C F2 REN RTD Probe

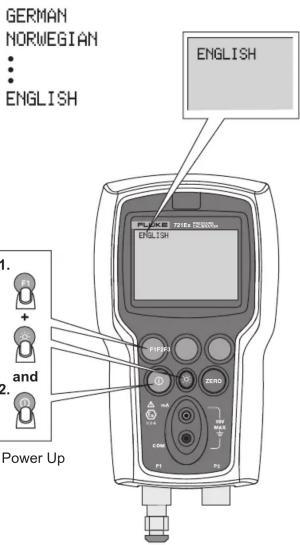

Set Language

GERMAN NORMEGIAN : ENGLISH 1. + and 2. Power Up ENGLISH P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14 P15 P16 P17 P18 P19 P20 P21 P22 P23 P24 P25 P26 P27 P28 P29 P30

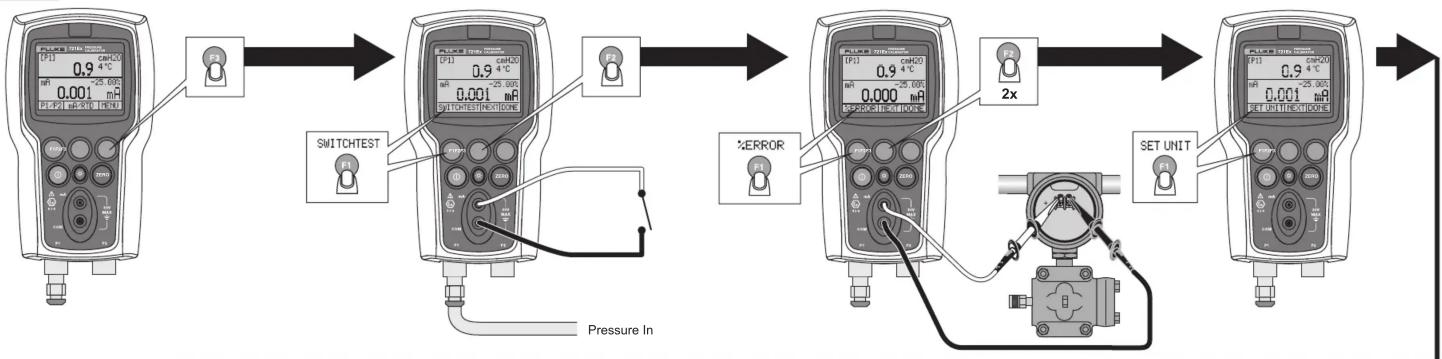

Menu Options
SWITCHTEST SET UNIT


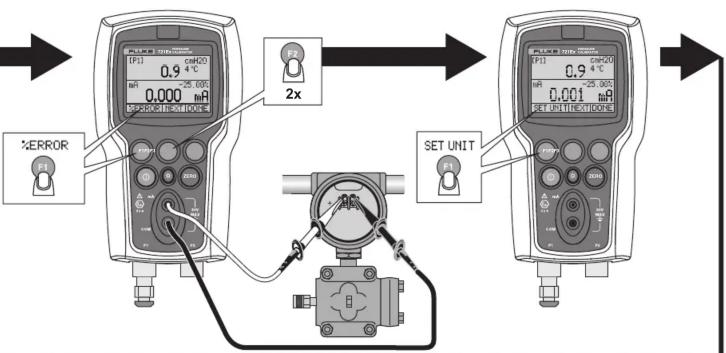

%ERROR

P11 0.9 mA 0.000 mA 2x %ERROR SET UNIT
