Type de produit	Imageur acoustique
Marque	Fluke
Modèle	ii900
Utilisation principale	Détection de fuites d'air comprimé et de décharges partielles
Dimensions (L x l x H)	210 mm x 150 mm x 85 mm
Poids	1,3 kg (avec batterie)
Type d'écran	Écran tactile couleur 5,0 pouces
Fréquence acoustique	2 kHz à 100 kHz
Nombre de microphones	64 microphones MEMS
Batterie	Lithium-ion rechargeable, 7,2 V, 22,2 Wh
Autonomie de la batterie	Environ 6 heures en utilisation continue
Mémoire interne	32 Go (carte SD incluse)
Connectivité	USB-C, Wi-Fi (pour transfert de données)
Logiciel inclus	Fluke Connect, LeakQ™ / PDQ Mode™ Reporting Tool
Température de fonctionnement	-10 °C à 45 °C
Humidité de fonctionnement	10 % à 95 % HR sans condensation
Indice de protection	IP54
Accessoires fournis	Chargeur secteur, câble USB-C, batterie, câble de transport, guide de démarrage rapide
Garantie	2 ans (extensible sur inscription)
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Batterie et câbles remplaçables par l'utilisateur ; réparation uniquement par centre agréé Fluke

FOIRE AUX QUESTIONS - ii900 FLUKE

Comment allumer et éteindre l'imageur acoustique Fluke ii900 ?

Appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil pendant environ 2 secondes pour allumer. Pour éteindre, maintenez le même bouton enfoncé jusqu'à l'extinction de l'écran.

Comment recharger la batterie du Fluke ii900 ?

Utilisez le chargeur secteur fourni et le câble USB-C. Branchez le chargeur sur une prise murale et connectez le câble à l'appareil. Le voyant LED indique la charge (rouge = en charge, vert = complète).

Quelle est la meilleure façon de détecter une fuite d'air comprimé avec l'ii900 ?

Sélectionnez le mode LeakQ sur l'écran. Dirigez l'appareil vers la zone suspecte. La fuite apparaît comme un point jaune/rouge sur l'image acoustique. Ajustez la sensibilité avec la molette pour affiner la localisation.

Puis-je exporter les données de l'ii900 vers un ordinateur ?

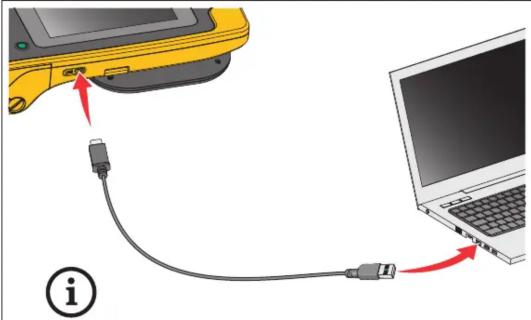

Oui, vous pouvez transférer les données via le câble USB-C ou par Wi-Fi en utilisant le logiciel Fluke Connect. Les rapports peuvent être générés avec l'outil LeakQ/PDQ Mode Reporting Tool.

Comment mettre à jour le firmware de l'imageur acoustique ?

Téléchargez la dernière version du firmware sur le site Fluke (www.fluke.com/ii900firmware). Connectez l'appareil à un PC via USB-C, ouvrez le logiciel de mise à jour et suivez les instructions à l'écran.

Que faire si l'écran tactile ne répond plus ?

Essayez de redémarrer l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes. Si le problème persiste, vérifiez que l'écran est propre et sec. En dernier recours, contactez le support Fluke.

Le Fluke ii900 est-il adapté pour détecter les décharges partielles ?

Oui, l'ii900 prend en charge le mode PDQ (Partial Discharge) pour détecter les décharges partielles dans les équipements électriques. Sélectionnez ce mode dans le menu et suivez les instructions.

Quelle est la garantie du Fluke ii900 et comment l'étendre ?

La garantie standard est de 2 ans. Vous pouvez l'étendre à 4 ans en enregistrant votre produit sur le site Fluke dans les 45 jours suivant l'achat.

Comment nettoyer l'imageur acoustique après utilisation ?

Utilisez un chiffon doux et légèrement humide (eau claire) pour nettoyer le boîtier et l'écran. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Séchez soigneusement avant de ranger.

Où puis-je trouver le manuel d'utilisation complet du Fluke ii900 ?

Le manuel d'utilisation complet est disponible en téléchargement gratuit sur notice-facile.com ou sur le site officiel Fluke. Utilisez le numéro de modèle ii900 pour la recherche.

MODE D'EMPLOI ii900 FLUKE

QRG

FLUKE

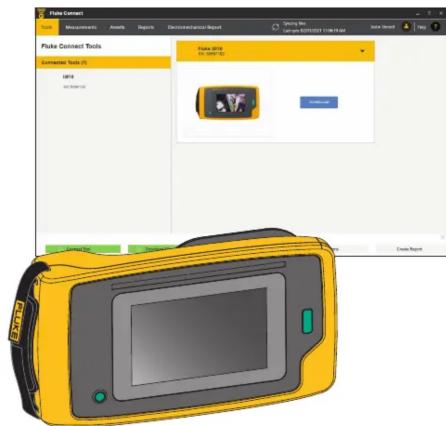

LeakQ™/PDQ Mode™

Reporting Tool

for ii900/ii910 Acoustic Imager

LeakQ

ii900/ii910

PDQ

jj910

www.fluke.com

FLU0040_247_05801

PN 5278727 March 2021

© 2021 Fluke Corporation. All rights reserved.

1 Online Reporting: Software/Firmware Updates

Fluke Connect: www.fluke.com/fcsetup

ii900/ii910 Acoustic Imager: www.fluke.com/ii900firmware

www.flui

L6AKQ 190011910

www.fluke.com/pdqreports

PDQ 1910

3 Reporting Tool Selection

2 ii900/ii910: Select Capture Mode

1

PDQ

ii910

Online

FLUKE CONNECT

PN 5278727 March 2021

© 2021 Fluke Corporation. All rights reserved.

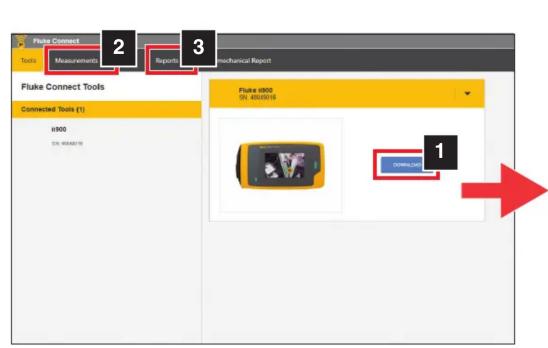

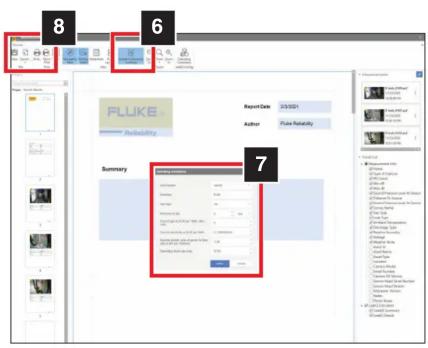

3A Fluke Connect Desktop Reporting: LeakQ

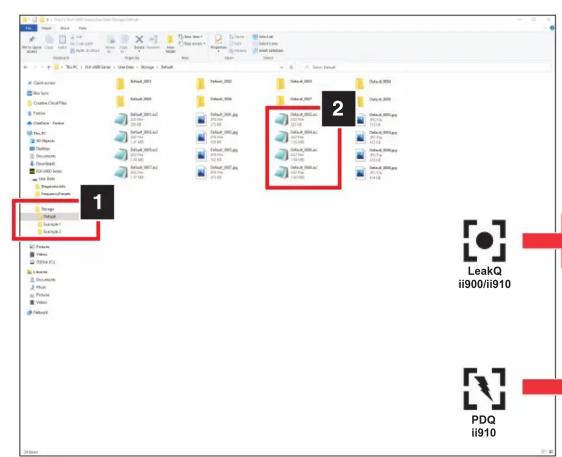

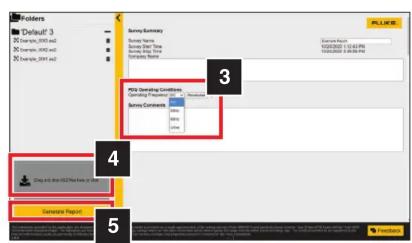

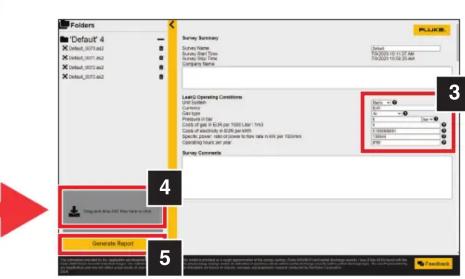

3B Online Reporting: LeakQ & PDQ Mode
