| Caractéristiques techniques | Coupe-herbe à essence, moteur 2 temps, cylindrée 21,2 cm³ |
|---|---|
| Largeur de coupe | 43 cm |
| Type de fil | Fil de nylon, diamètre 2,0 mm |
| Poids | 4,2 kg |
| Utilisation | Idéal pour l'entretien des jardins et des espaces verts, coupe de l'herbe et des broussailles |
| Maintenance | Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, affûter le fil de coupe |
| Sécurité | Port de lunettes de protection et de gants recommandé, ne pas utiliser sous la pluie |
| Informations générales | Garantie de 2 ans, pièces de rechange disponibles |
FOIRE AUX QUESTIONS - GT222ES ECHO
Comment démarrer le coupe-herbe ECHO GT222ES ?
Pour démarrer le coupe-herbe, assurez-vous que le coupe-herbe est en position de départ, tirez l'amorce à plusieurs reprises, puis tirez doucement sur le cordon de démarrage jusqu'à ce que le moteur commence à tourner.
Que faire si le moteur ne démarre pas ?
Vérifiez que le réservoir est rempli de carburant, que l'interrupteur d'allumage est en position 'ON' et que la bougie d'allumage est propre et correctement installée.
Comment ajuster la hauteur de coupe ?
La hauteur de coupe peut être ajustée en modifiant l'angle de la tête de coupe. Référez-vous au manuel pour les instructions spécifiques concernant votre modèle.
Quelle est la capacité du réservoir à carburant ?
Le réservoir à carburant du ECHO GT222ES a une capacité de 0,65 litre.
Comment entretenir la lame de coupe ?
Pour entretenir la lame de coupe, il est recommandé de la nettoyer après chaque utilisation et de vérifier régulièrement son affûtage. Remplacez-la si elle est endommagée.
Quel type de carburant dois-je utiliser ?
Utilisez un mélange de carburant à deux temps avec un rapport de 50:1 (carburant sans plomb et huile à deux temps).
Comment remplacer la corde de coupe ?
Pour remplacer la corde de coupe, retirez le capuchon de la tête de coupe, enlevez l'ancienne corde et enroulez une nouvelle corde de coupe selon les instructions fournies dans le manuel.
Comment stocker le coupe-herbe pendant l'hiver ?
Pour un stockage hivernal, videz le réservoir de carburant, nettoyez l'appareil, et rangez-le dans un endroit sec et frais.
Que faire si le coupe-herbe vibre excessivement ?
Vérifiez que tous les composants sont correctement fixés et que la lame de coupe est équilibrée. Si le problème persiste, contactez un professionnel pour un diagnostic.
Quelle est la garantie du produit ?
Le ECHO GT222ES est généralement couvert par une garantie limitée de 2 ans pour un usage domestique. Veuillez consulter le manuel pour plus de détails.
Questions des utilisateurs sur GT222ES ECHO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Coupe-herbe au format PDF gratuitement ! Retrouvez votre notice GT222ES - ECHO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GT222ES de la marque ECHO.
MODE D'EMPLOI GT222ES ECHO

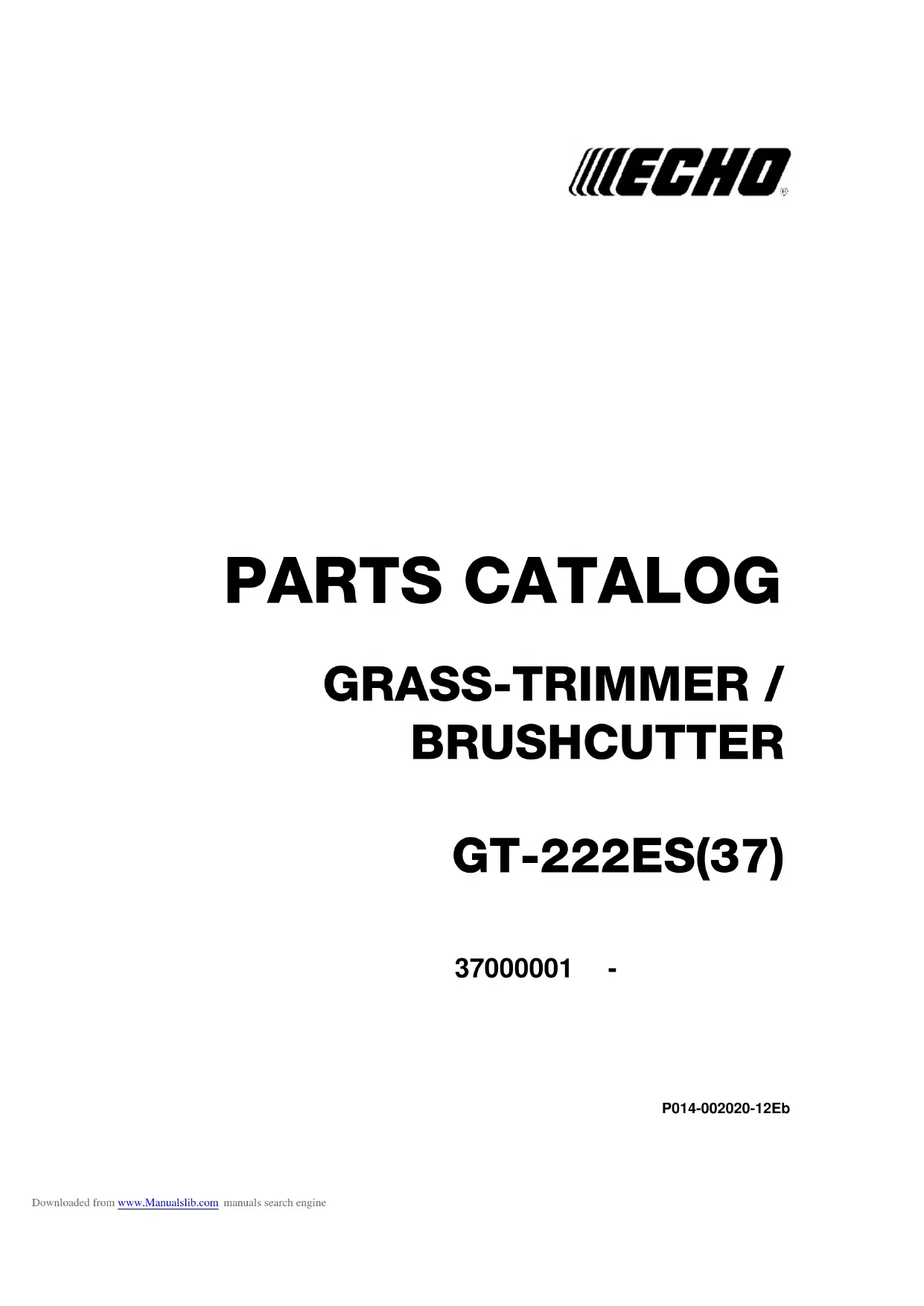

PARTS CATALOG
GRASS-TRIMMER / BRUSHCUTTER
GT-222ES(37)
37000001 -
P014-002020-12Eb

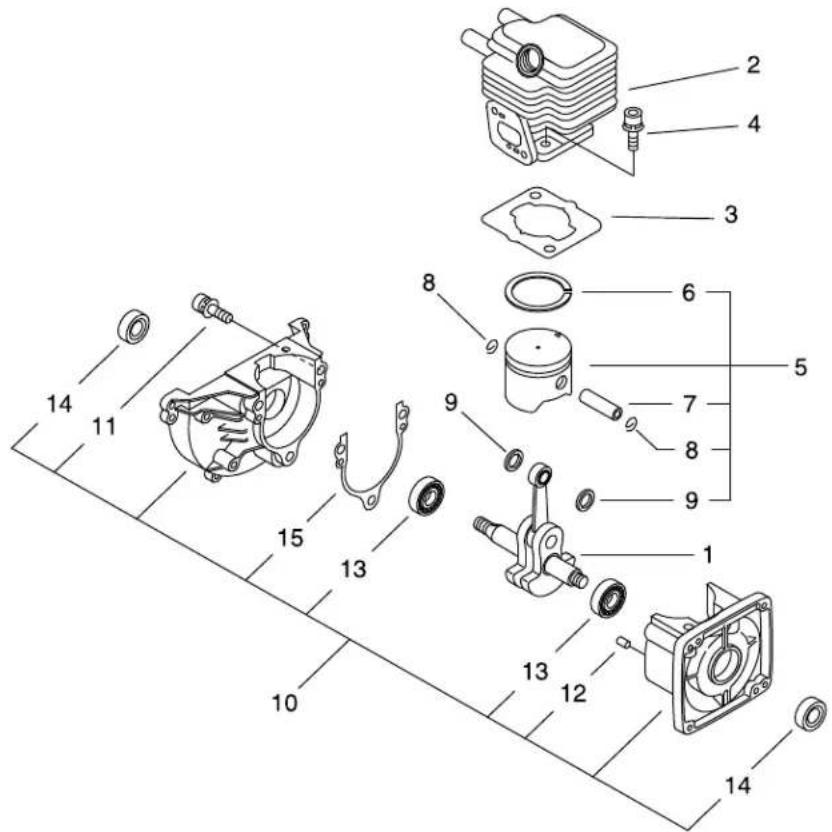

1. CYLINDER, CRANKCASE, PISTON
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | ||
| 1 A011-000101 1 | CRANKSHAFT,ASM | ||
| 2 A130-002100 1 | CYLINDER | ||
| 3 101010-44332 1 | GASKET, CYL. BASE | ||
| 4 900162-05022 2 | BOLT, H.S. 5*22 | 5*22 W,SW | |
| 5 P021-007712 1 | PISTON KIT | ||
| 6 + A101-000090 1 | RING,PISTON | ||
| 7 + 100013-11520 1 | PIN, PISTON | ||
| 8 + 100015-04630 2 | CIRCLIP, PISTON PIN | ||
| 9 + 100014-11520 2 | SPACER, PISTON PIN | ||
| 10 100204-52133 1 | CRANKCASE KIT | ||
| 11 + 900162-05028 3 | BOLT, H.S. 5*28 | 5*28 W,SW | |
| 12 + 100215-03930 2 | PIN, DOWEL | ||
| 13 + 94095-36201 2 | BEARING BALL | ||
| 14 + 100212-42031 2 | OILSEAL | ISCD 12*22*4.5 | |
| 15 + 100242-42030 1 | GASKET, CRANKCASE | ||

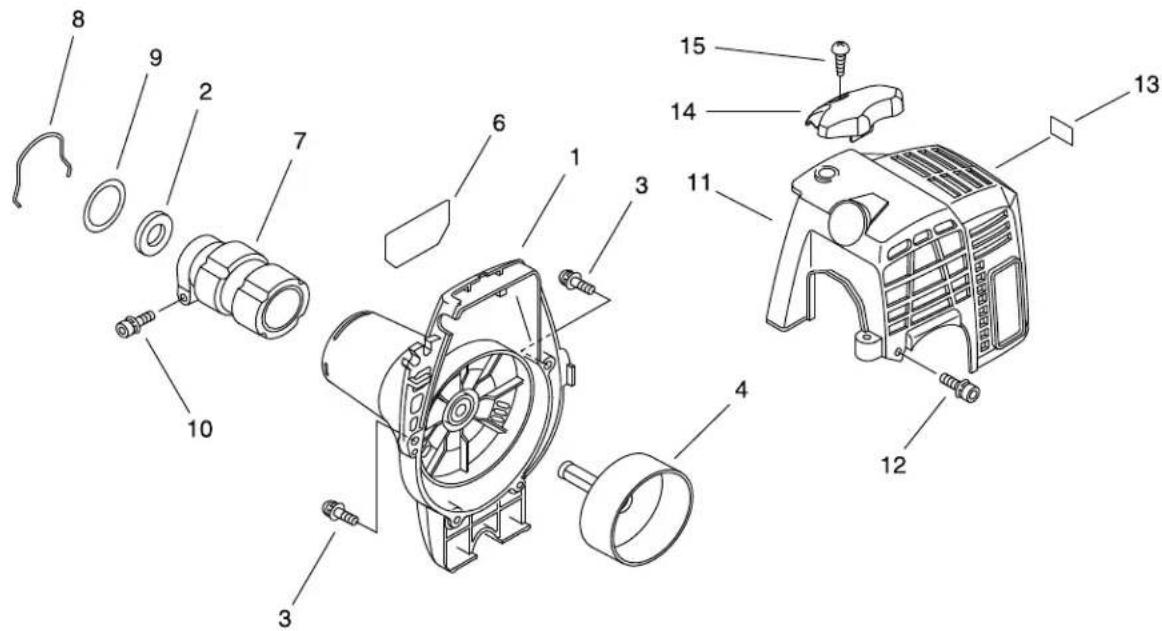

2. FAN COVER, CYLINDER COVER
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | ||
| 1 A172-000320 1 | COVER,FAN | ||
| 2 175313-20430 1 | RING, FELT | ||
| 3 91363-04016 3 | SCREW | SMB-4*16/W,SW | |
| 4 175005-44331 1 | DRUM, CLUTCH | ||
| 6 X547-002300 1 | LABEL,ECHO | ||
| 7 610922-55931 1 | HOLDER, MAIN PIPE | ||
| 8 660316-55630 1 | CLIP | ||
| 9 V315-000030 1 | WASHER,CIRCULAR 30 | 33.5*41.0*T0.5 | |
| 10 91118-05028 1 | BOLT | CM-5*28 | |
| 11 A160-000890 1 | COVER,CYLINDER | ||
| 12 V202-000090 2 | BOLT,4 | 4*16 | |
| 13 X505-002310 1 | LABEL,CAUTION | HOT CAUTION | |
| 14 A162-000130 1 | GUARD,TOP | ||
| 15 900253-05020 1 | SCREW 5*20 | 5*20 | |
GT-222ES(37)

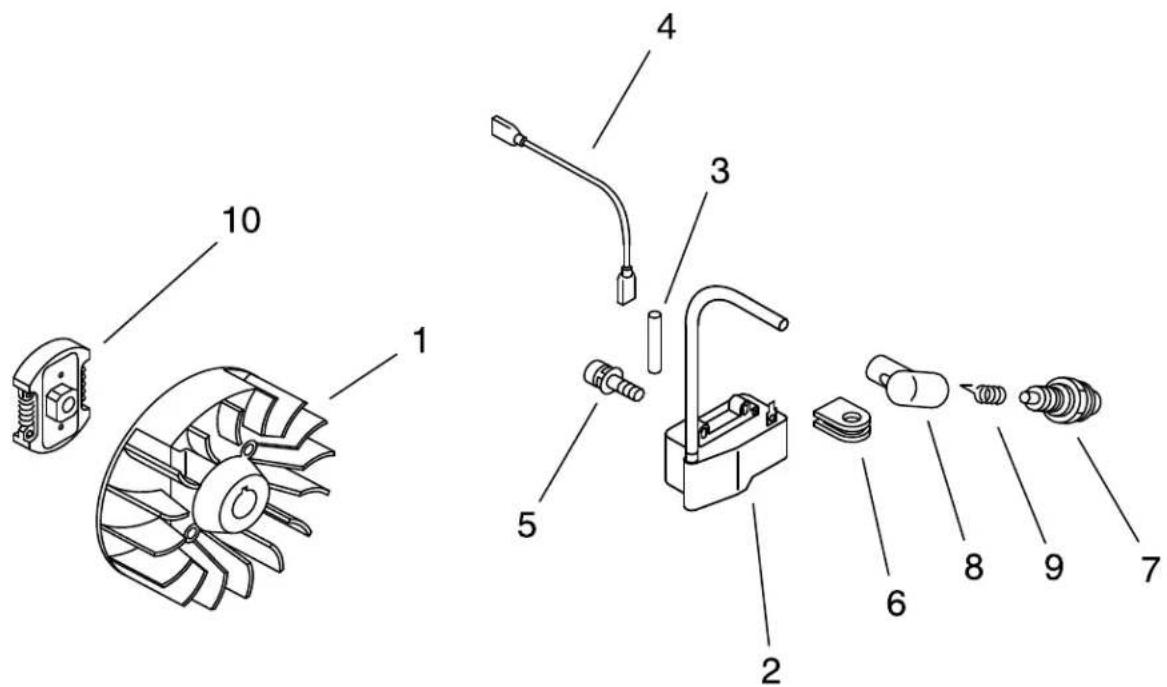

3. MAGNETO
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | |
| 1 A409-000160 1 | ROTOR,MAGNETO | |
| 2 A411-000140 1 | COIL,IGNITION | |
| 3 V475-007300 1 | TUBE | |
| 4 162010-52830 1 | LEAD,GROUND | |
| 5 900162-04020 2 | BOLT, H.S. 4*20 | 4*20 W,SW |
| 6 156112-40630 1 | GROMMET | |
| 7 A425-000000 1 | SPARKPLUG | BPMR8Y |
| 8 159012-03433 1 | CAP, SPARK PLUG | |
| 9 159011-03432 1 | COIL, SPARK PLUG | |
| 10 175000-56831 1 | CLUTCH ASSEMBLY | |

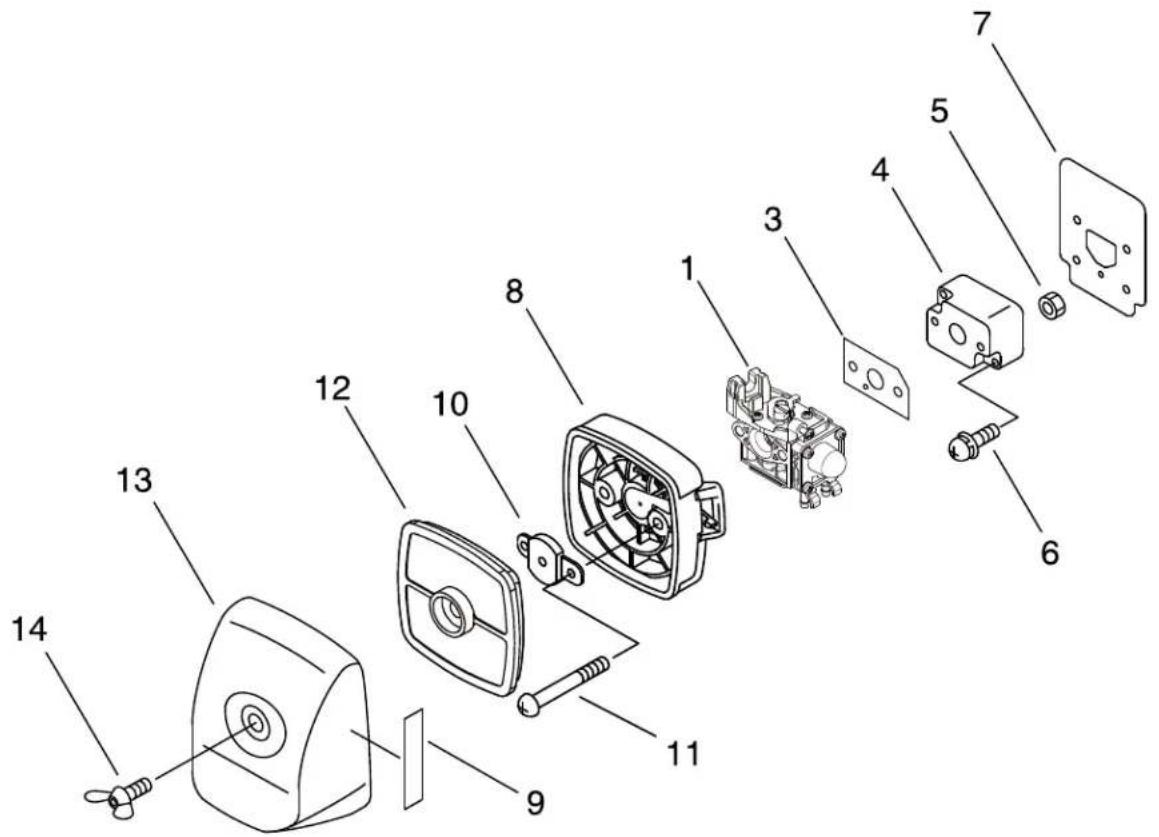

4.AIR CLEANER
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | ||
| 1 A021-003880 1 | CARBURETOR,DIAPHRAGM | ZAMA RB-K113 | |
| 3 V103-001390 1 | GASKET,INTAKE | ||
| 4 130017-44331 1 | INSULATOR | ||
| 5 900500-00005 2 | NUT 5 | 5 | |
| 6 900238-05022 2 | SCREW 5*22 | 5*22 | |
| 7 V103-001640 1 | GASKET,INTAKE | ||
| 8 P021-004480 1 | CASE, AIR CLEANER | ||
| 9 890332-52730 1 | LABEL, CHOKE | ||
| 10 129011-52730 1 | PLATE, PREVENT | ||
| 11 900220-05065 2 | SCREW 5*65 | 5*65 | |
| 12 A226-001410 1 | ELEMENT,AIR FILTER | ||
| 13 130313-05863 1 | LID, AIR CLEANER | ||
| 14 210417-52730 1 | BOLT, WING | 5*20 | |

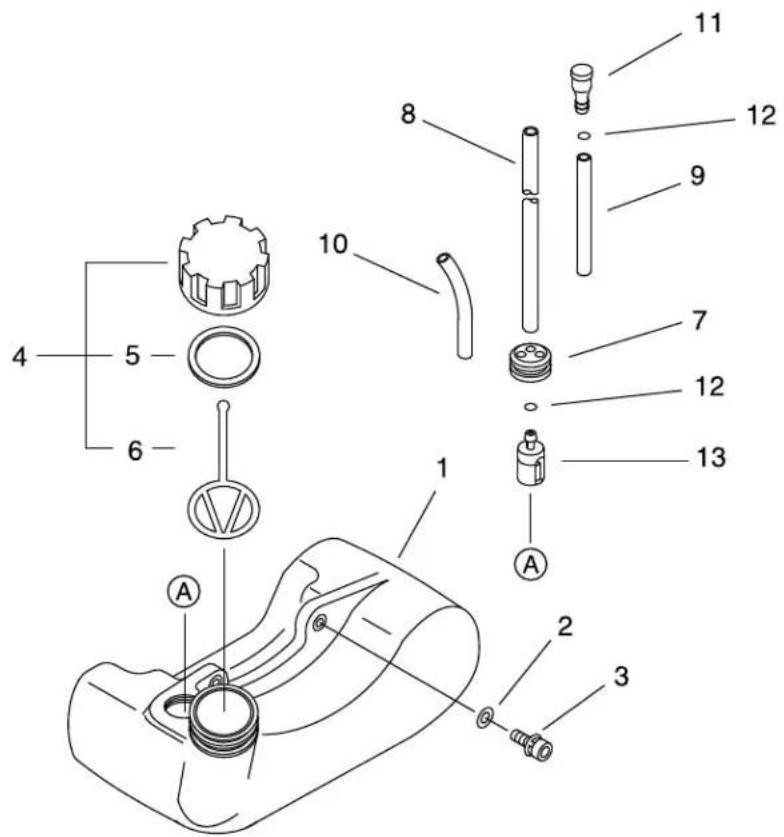

5. FUEL TANK
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | ||
| 1 A350-000480 1 | TANK, FUEL | ||
| 2 900603-00005 2 | WASHER 5 | 5.5*12*0.8 | |
| 3 91118-05020 2 | BOLT | CM-5*20 | |
| 4 P021-012210 1 | CAP,FUEL ASY | ||
| 5 + 131016-55830 1 | GASKET, FUEL CAP | ||
| 6 + A365-000060 1 | CONNECTOR, CAP | L=123 | |
| 7 132115-46730 1 | GROMMET, FUEL | ||
| 8 V471-001190 1 | PIPE | 3*5*180 NBR | |
| 9 V471-001200 1 | PIPE | 3*5*70 NBR | |
| 10 132012-56030 1 | PIPE | 3*6*80 YL | |
| 11 A356-000031 1 | VALVE, CHECK | ||
| 12 V490-001240 2 | CLIP | ||
| 13 131205-07320 1 | STRAINDER, FUEL | ||

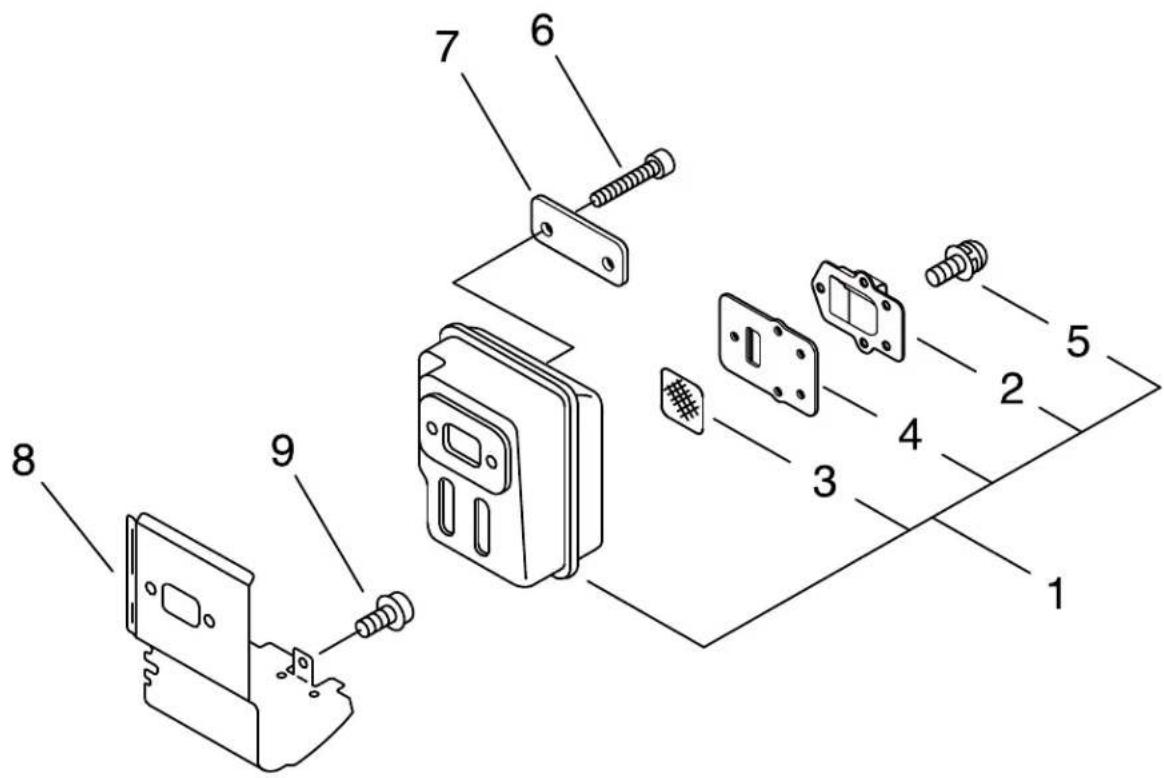

6. MUFFLER
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | |
| 1 P021-037630 1 | MUFFLER ASY | |
| 2 + A313-000600 1 | GUIDE,EXH | |
| 3 + 145862-40630 1 | SCREEN, MUFFLER | |
| 4 + V104-001760 1 | GASKET,EXHAUST | |
| 5 + 91367-04010 5 | SCREW | 4*10/SW(SUS) |
| 6 900105-05055 2 | BOLT, H.S. 5*55 | 5*55 |
| 7 V150-000371 1 | PLATE,EYE | |
| 8 V104-000500 1 | GASKET,EXHAUST | |
| 9 91121-04008 1 | BOLT, FLANGE | M4*8 10.9 |
7. RECOIL STARTER
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | |
| 1 A051-001401 1 | STARTER,RECOIL ASY | |
| 2 + P022-034040 1 | DRUM, STARTER | |
| 3 + P022-034030 1 | PLATE, CAM | |
| 4 + P022-008270 1 | SPRING,DAMPER | |
| 5 + P022-019680 1 | SPRING, SPIRAL | |
| 6 + 177236-61830 1 | SCREW | |
| 7 + P022-025730 1 | ROPE, STARTER | |
| 8 + P022-023170 1 | GRIP, STARTER | |
| 11 V202-000090 2 | BOLT,4 | 4*16 |
| 12 A052-000180 1 | PULLEY,ASM STARTER | |
| 13 + P022-002100 2 | E-RING | 4 |
| 14 + P022-006510 2 | SPRING, RETURN | |
| 15 + P022-006850 2 | PAWL, STARTER | |
| 16 X502-000890 1 | LABEL,ECHO | |

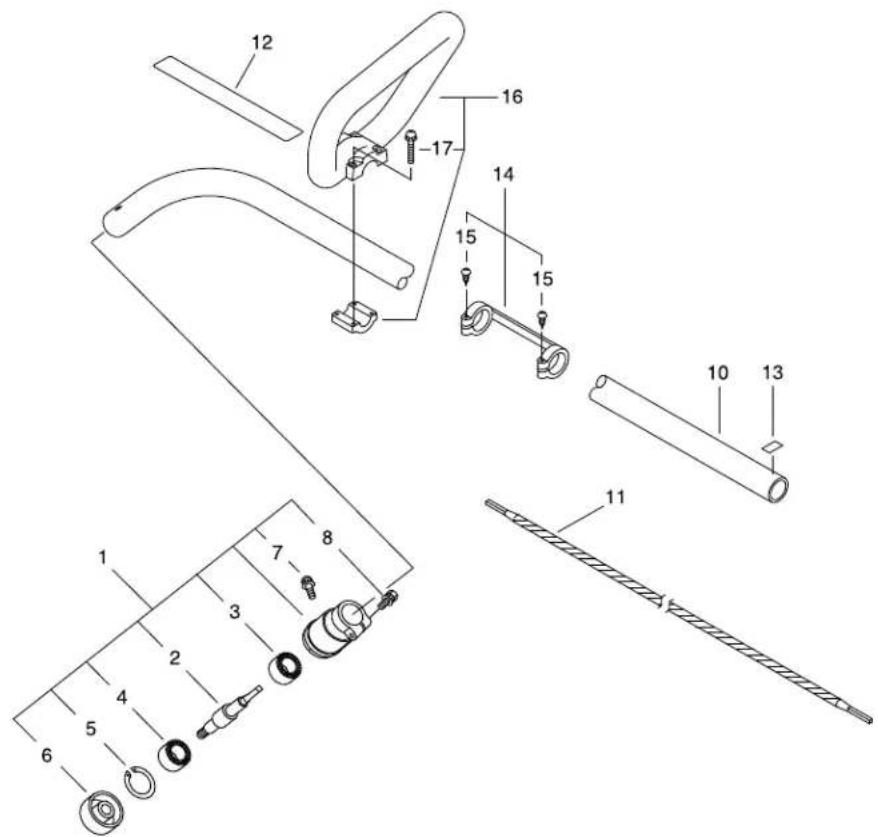

8. MAIN PIPE
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | ||
| 1 P021-009461 1 | CASE,ASM BEARING | ||
| 2 + C534-000341 1 | SHAFT,GEAR | ||
| 3 + 94060-06200 1 | BEARING BALL | WEPON BB6200 | |
| 4 + 94061-06200 1 | BEARING, BALL | BB6200 LU,DU | |
| 5 + 900702-00030 1 | CIRCLIP 30 | CR-30 | |
| 6 + C535-000340 1 | FIXTURE, BLADE | 3/8-24UNF | |
| 7 + 900242-04010 1 | SCREW 4*10 | 4*10 | |
| 8 + 91118-05025 1 | BOLT | ||
| 10 C050-000470 1 | PIPE MAIN | ||
| 11 C506-000320 1 | SHAFT, FLEXIBLE | 3263-002A | |
| 12 X505-000140 1 | LABEL,CAUTION | ||
| 13 890152-04930 1 | LABEL,CAUTION | ||
| 14 610281-54131 1 | COLLER | ||
| 15 + 900253-04025 2 | SCREW 4*25 | 4*25 | |
| 16 P021-016090 1 | FRONT HANDLE ASY | ||
| 17 + 900242-05035 4 | SCREW 5*35 | 5*35 | |

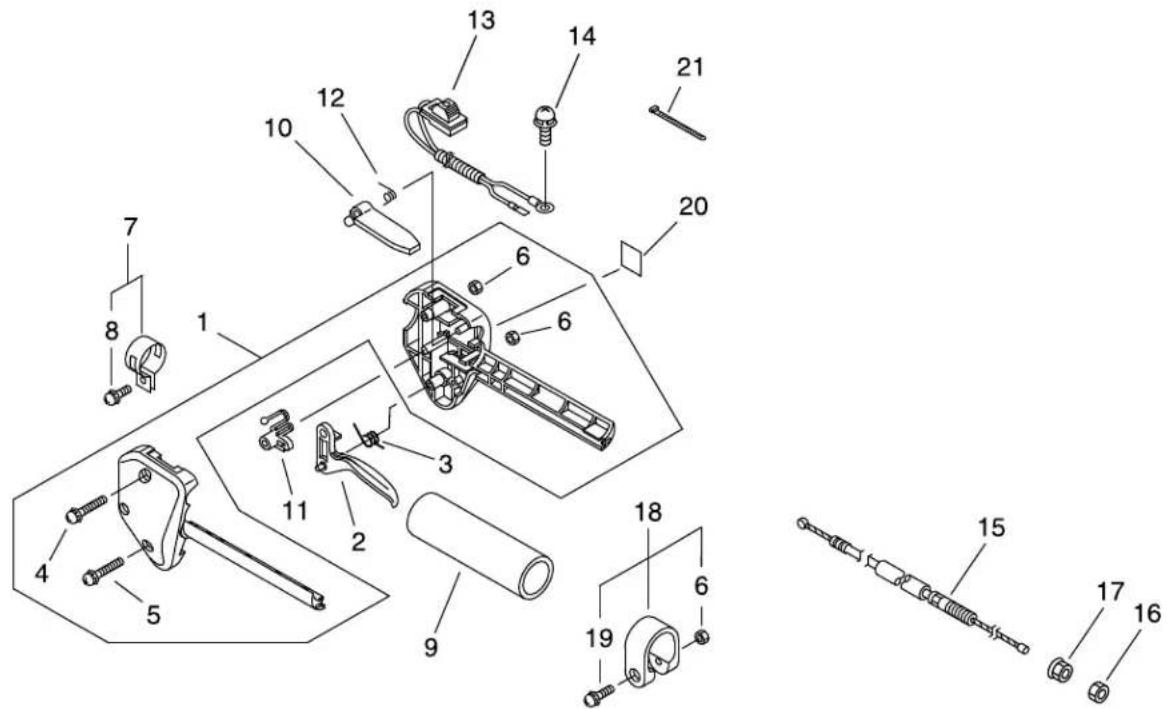

9. THROTTLE LEVER
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | ||
| 1 178003-52130 1 | BRACKET SET,THROTTLE | ||
| 4 + 900242-05035 1 | SCREW 5*35 | 5*35 | |
| 5 + 900242-05025 1 | SCREW 5*25 | 5*25 | |
| 6 + 900500-00005 2 | NUT 5 | 5 | |
| 2 178010-52130 1 | CONTROL, THROTTLE | ||
| 3 178043-42230 1 | SPRING, THR. RETURN | ||
| 7 301200-29430 1 | BAND ASSY | ||
| 8 + 900242-05014 1 | SCREW 5*14 | ||
| 9 C403-000140 1 | GRIP, HANDLE | L129.5*28 | |
| 10 178090-52632 1 | LOCKOUT, T. CONTROL | ||
| 11 178012-52630 1 | LOCKOUT, THROTTLE | ||
| 12 178013-52630 1 | SPRING, THR. LOCK | ||
| 13 A440-000833 1 | SWITCH, ON OFF | ||
| 14 91363-04016 1 | SCREW | SMB-4*16/W,SW | |
| 15 V430-002290 1 | CABLE BOWDEN | 330+61 | |
| 16 900502-00006 1 | NUT 6 (3N) | 3N6 | |
| 17 900518-00006 1 | NUT, FLANGE | 6 | |
| 18 P021-014550 1 | BAND 25 | ||
| 19 + 900242-05028 1 | SCREW 5*28 | 5*28 | |
| 6 + 900500-00005 1 | NUT 5 | 5 | |
| 20 890157-39130 1 | LABEL, SWITCH | ||
| 21 V495-002690 2 | BAND | CV-100黑相当 | |

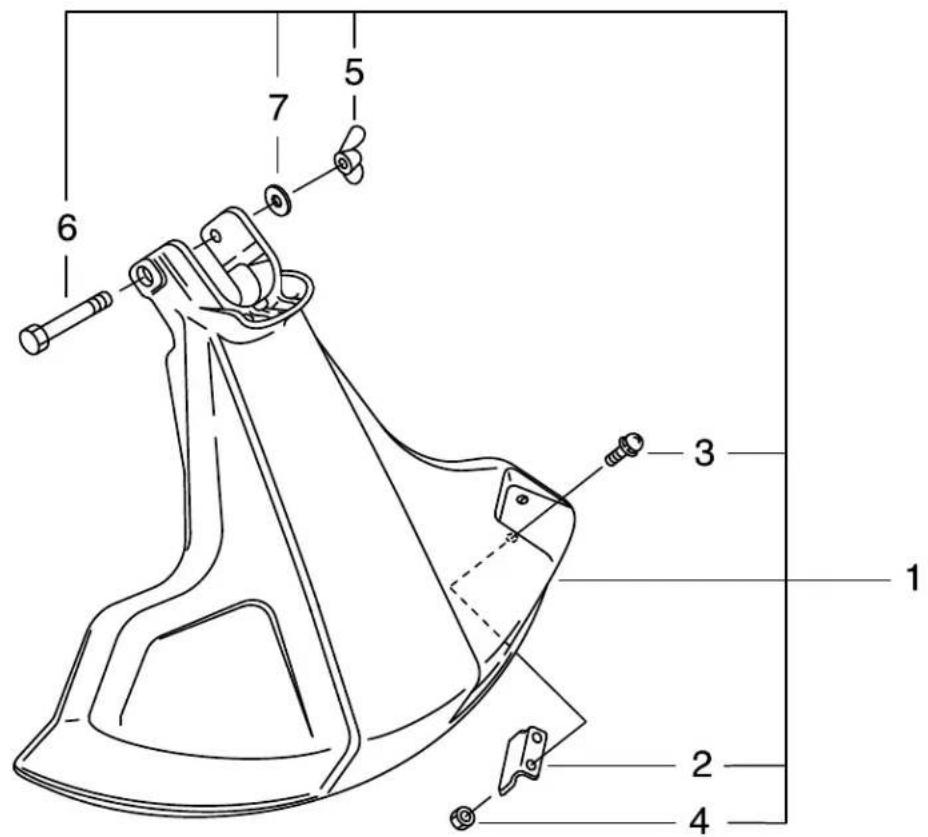

10. SHIELD
GT-222ES(37)
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | |
| 1 P021-009552 1 | SHIELD KIT | |
| 2 + C554-000021 1 | KNIFE, CORD | |
| 3 + 900238-05012 2 | SCREW 5*12 | 5*12 |
| 4 + 900500-00005 2 | NUT 5 | 5 |
| 5 + 900033-00008 1 | NUT, WING 1/4-20 | 1/4-20 |
| 6 + 900017-08064 1 | BOLT 1/4-20*2A | 1/4-20*2A |
| 7 + 910300-27700 1 | WASHER, CIRCULAR 6 | |
GT-222ES(37)

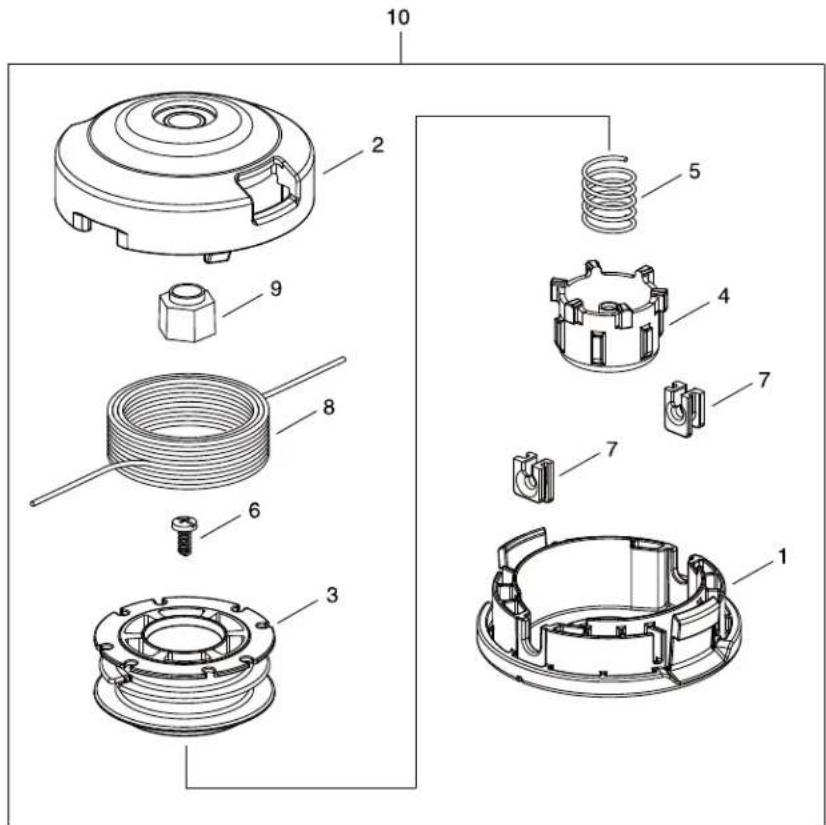

11. NYLON LINE CUTTER
| KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 | NOTE2 | ||
| 10 X047-000450 1 | CUTTER,ASM LINE | G137 | |
| 1 + P022-025530 1 | CASE | ||
| 2 + P022-025630 1 | COVER | ||
| 3 + P022-025640 1 | REEL | ||
| 4 + P022-025560 1 | BUTTON | ||
| 5 + P022-025570 1 | RETURN SPRING | ||
| 6 + P022-025580 1 | SET SCREW | ||
| 7 + P022-025590 2 | CORD GUIDE | ||
| 8 + P022-025600 1 | NYLON CORD | ||
| 9 + P022-025660 1 | SHAFT | ||
12. ACCESSORIES
GT-222ES(37)
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1
NOTE2
| 1 X690-000050 1 | GOGGLE | GOGGLE + NOTE |
| 2 X698-000040 1 | TOOL,CASE | 400*500 |
| 3 X606-000080 1 | TOOL,BAR | 5*120 |
| 4 895410-02830 1 | WRENCH, W/S. DRIVER | |
| 5 898510-07130 1 | BAG, TOOL | |
| 6 X605-000100 1 | TOOL,L WRENCH | 4MM M5 |
| 8 X772-000820 1 | MANUAL,OPERATOR |

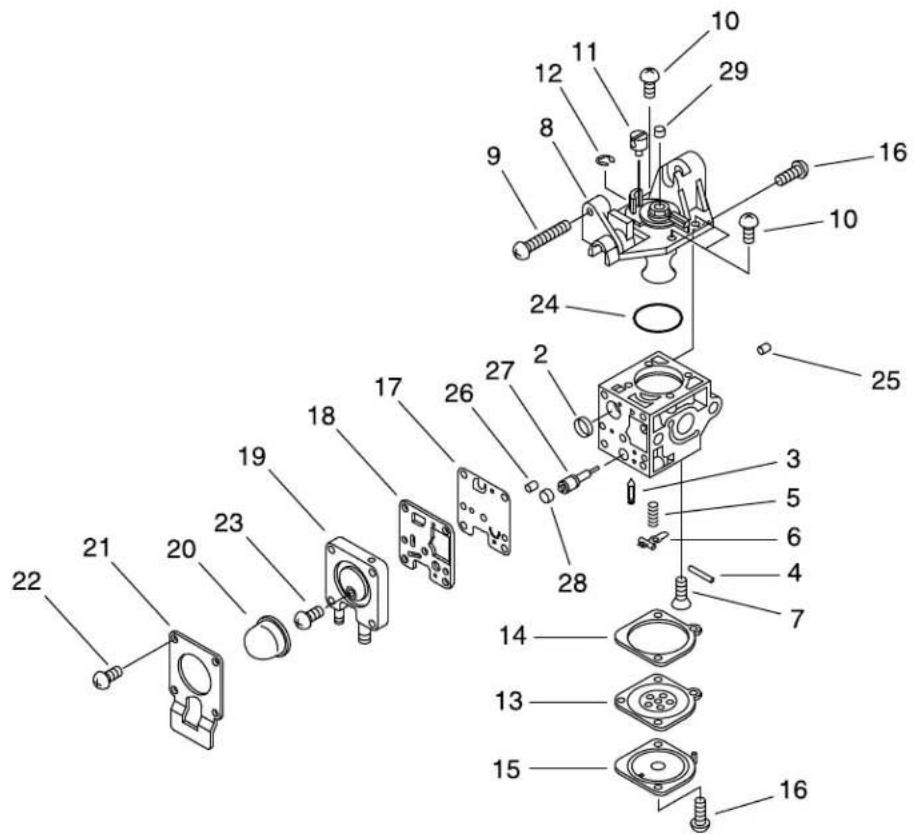

13. CARBURETOR
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 NOTE2
| A021-003880 1 | CARBURETOR,DIAPHRAGM | ZAMA RB-K113 |
| 2 + P005-000010 1 | STRAINDER | |
| 3 + 125337-08260 1 | VALVE, INLET NEEDLE | |
| 4 + 125338-13930 1 | PIN, METERING ARM | |
| 5 + P005-002430 1 | SPRING, MET. LEVER | |
| 6 + 125323-08260 1 | ARM, VALVE | |
| 7 + 125339-42030 1 | SCREW | |
| 8 + P005-002460 1 | COVER ASY, ROTOR | |
| 9 + P005-000100 1 | SCREW,THROTTLEADJUST | |
| 10 + 125344-13931 3 | SCREW | |
| 11 + P005-001240 1 | POST | |
| 12 + P005-000190 1 | E-RING | |
| 13 + P005-002230 1 | DIAPHRAGM ,METERING | |
| 14 + P005-000200 1 | GASKET, METERING | |
| 15 + 125342-52130 1 | COVER, DIAPHRAGM | |
| 16 + 125344-52130 3 | SCREW | |
| 17 + P005-000510 1 | DIAPHRAGM, PUMP | |
| 18 + P005-000520 1 | GASKET, PUMP | |
| 19 + P005-001890 1 | BASE, ASY PRIMER | |
| 20 + 125381-46730 1 | PUMP, PRIMING | |
| 21 + P005-000250 1 | RETainer | |
| 22 + P005-001900 4 | SCREW | |
| 23 + P005-000270 1 | SCREW | |
| 24 + P005-000280 1 | O-RING | |
| 25 + P005-001000 1 | ROLLER, GUIDE | |
| 26 + P005-001250 1 | RETainer,PLUG BALL |
13. CARBURETOR
GT-222ES(37)
KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1 NOTE2
27 + P005-001260 1
SCREW,MAINN MIXTURE
28 + P005-001270 1
PLUG, H AJUST SCREW
29 + A259-000010 1
CAP,LIMITER
Index
Patrs Number Key No. Patrs Number Key No. Patrs Number Key No.
| 100013-11520 1 - 7 900033-00008 10 - 5 A356-000031 5 - 11 |
| 100014-11520 1 - 9 900105-05055 6 - 6 A365-000060 5 - 6 |
| 100015-04630 1 - 8 900162-04020 3 - 5 A409-000160 3 - 1 |
| 100204-52133 1 - 10 900162-05022 1 - 4 A411-000140 3 - 2 |
| 100212-42031 1 - 14 900162-05028 1 - 11 A425-000000 3 - 7 |
| 100215-03930 1 - 12 900220-05065 4 - 11 A440-000833 9 - 13 |
| 100242-42030 1 - 15 900238-05012 10 - 3 C050-000470 8 - 10 |
| 101010-44332 1 - 3 900238-05022 4 - 6 C403-000140 9 - 9 |
| 125323-08260 13 - 6 900242-04010 8 - 7 C506-000320 8 - 11 |
| 125337-08260 13 - 3 900242-05014 9 - 8 C534-000341 8 - 2 |
| 125338-13930 13 - 4 900242-05025 9 - 5 C535-000340 8 - 6 |
| 125339-42030 13 - 7 900242-05028 9 - 19 C554-000021 10 - 2 |
| 125342-52130 13 - 15 900242-05035 8 - 17 P005-000010 13 - 2 |
| 125344-13931 13 - 10 900242-05035 9 - 4 P005-000100 13 - 9 |
| 125344-52130 13 - 16 900253-04025 8 - 15 P005-000190 13 - 12 |
| 125381-46730 13 - 20 900253-05020 2 - 15 P005-000200 13 - 14 |
| 129011-52730 4 - 10 900500-00005 4 - 5 P005-000250 13 - 21 |
| 130017-44331 4 - 4 900500-00005 9 - 6 P005-000270 13 - 23 |
| 130313-05863 4 - 13 900500-00005 9 - 6 P005-000280 13 - 24 |
| 131016-55830 5 - 5 900500-00005 10 - 4 P005-000510 13 - 17 |
| 131205-07320 5 - 13 900502-00006 9 - 16 P005-000520 13 - 18 |
| 132012-56030 5 - 10 900518-00006 9 - 17 P005-001000 13 - 25 |
| 132115-46730 5 - 7 900603-00005 5 - 2 P005-001240 13 - 11 |
| 145862-40630 6 - 3 900702-00030 8 - 5 P005-001250 13 - 26 |
| 156112-40630 3 - 6 910300-27700 10 - 7 P005-001260 13 - 27 |
| 159011-03432 3 - 9 91118-05020 5 - 3 P005-001270 13 - 28 |
| 159012-03433 3 - 8 91118-05025 8 - 8 P005-001890 13 - 19 |
| 162010-52830 3 - 4 91118-05028 2 - 10 P005-001900 13 - 22 |
| 175000-56831 3 - 10 91121-04008 6 - 9 P005-002230 13 - 13 |
| 175005-44331 2 - 4 91363-04016 2 - 3 P005-002430 13 - 5 |
| 175313-20430 2 - 2 91363-04016 9 - 14 P005-002460 13 - 8 |
| 177236-61830 7 - 6 91367-04010 6 - 5 P021-004480 4 - 8 |
| 178003-52130 9 - 1 94060-06200 8 - 3 P021-007712 1 - 5 |
| 178010-52130 9 - 2 94061-06200 8 - 4 P021-009461 8 - 1 |
| 178012-52630 9 - 11 94095-36201 1 - 13 P021-009552 10 - 1 |
| 178013-52630 9 - 12 A011-000101 1 - 1 P021-012210 5 - 4 |
| 178043-42230 9 - 3 A021-003880 4 - 1 P021-014550 9 - 18 |
| 178090-52632 9 - 10 A021-003880 13 - P021-016090 8 - 16 |
| 210417-52730 4 - 14 A051-001401 7 - 1 P021-037630 6 - 1 |
| 301200-29430 9 - 7 A052-000180 7 - 12 P022-002100 7 - 13 |
| 610281-54131 8 - 14 A101-000090 1 - 6 P022-006510 7 - 14 |
| 610922-55931 2 - 7 A130-002100 1 - 2 P022-006850 7 - 15 |
| 660316-55630 2 - 8 A160-000890 2 - 11 P022-008270 7 - 4 |
| 890152-04930 8 - 13 A162-000130 2 - 14 P022-019680 7 - 5 |
| 890157-39130 9 - 20 A172-000320 2 - 1 P022-023170 7 - 8 |
| 890332-52730 4 - 9 A226-001410 4 - 12 P022-025530 11 - 1 |
| 895410-02830 12 - 4 A259-000010 13 - 29 P022-025560 11 - 4 |
| 898510-07130 12 - 5 A313-000600 6 - 2 P022-025570 11 - 5 |
| 900017-08064 10 - 6 A350-000480 5 - 1 P022-025580 11 - 6 |
Index
Patrs Number Key No. Patrs Number Key No. Patrs Number Key No.
| P022-025590 11 - 7 |
| P022-025600 11 - 8 |
| P022-025630 11 - 2 |
| P022-025640 11 - 3 |
| P022-025660 11 - 9 |
| P022-025730 7 - 7 |
| P022-034030 7 - 3 |
| P022-034040 7 - 2 |
| V103-001390 4 - 3 |
| V103-001640 4 - 7 |
| V104-000500 6 - 8 |
| V104-001760 6 - 4 |
| V150-000371 6 - 7 |
| V202-000090 2 - 12 |
| V202-000090 7 - 11 |
| V315-000030 2 - 9 |
| V430-002290 9 - 15 |
| V471-001190 5 - 8 |
| V471-001200 5 - 9 |
| V475-007300 3 - 3 |
| V490-001240 5 - 12 |
| V495-002690 9 - 21 |
| X047-000450 11 - 10 |
| X502-000890 7 - 16 |
| X505-000140 8 - 12 |
| X505-002310 2 - 13 |
| X547-002300 2 - 6 |
| X605-000100 12 - 6 |
| X606-000080 12 - 3 |
| X690-000050 12 - 1 |
| X698-000040 12 - 2 |
| X772-000820 12 - 8 |
YAMABIKO CORPORATION
7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN
PHONE:81-428-32-6118 FAX:81-428-32-6145
©2012
YAMABIKO CORPORATION
12Eb
No.04-400
