Type de produit	Perceuse-visseuse sans fil
Marque	Craftsman
Modèle	CMSTC4VT
Tension	20 V max
Type de batterie	Lithium-ion
Capacité de la batterie	2,0 Ah
Mandrin	Sans clé, 10 mm (3/8 po)
Vitesse à vide	0-400 / 0-1500 tr/min (deux gammes)
Couple maximal	45 Nm
Poids (avec batterie)	1,6 kg
Dimensions (L x l x h)	200 x 70 x 220 mm
Système de suspension	Compatible Versatrack
Garantie	3 ans
Niveau sonore	72 dB(A)
Vibrations	2,5 m/s²
Alimentation	Batterie rechargeable
Chargeur inclus	Oui
Temps de charge	1 heure
Fonctions principales	Perçage, vissage, variateur de vitesse, frein, blocage de broche
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Toujours retirer la batterie avant réglage ; porter des protections
Pièces détachées et réparabilité	Crochet Versatrack, jeu de forets, batterie supplémentaire disponibles

FOIRE AUX QUESTIONS - CMSTC4VT Craftsman

Comment fixer le crochet de suspension Versatrack sur la perceuse ?

Pour fixer le crochet, éteignez l'outil et retirez la batterie. Placez le crochet à l'emplacement de montage à la base de l'outil, puis utilisez un tournevis pour serrer la vis fournie. Ne pas utiliser d'autre vis.

Quelle est la tension de la batterie ?

La batterie est une Lithium-ion 20 V max, avec une capacité de 2,0 Ah. Le chargeur est inclus.

Comment changer le mandrin ?

Le mandrin est sans clé. Pour changer un foret, tournez la bague du mandrin dans le sens inverse des aiguilles d'une montre pour ouvrir, insérez le foret, puis serrez à la main.

Comment régler la vitesse ?

La perceuse dispose de deux gammes de vitesse : 0-400 tr/min pour le vissage et 0-1500 tr/min pour le perçage. Utilisez le sélecteur de vitesse situé sur le dessus de l'outil.

Comment utiliser le mode visseuse ?

Pour le vissage, sélectionnez la vitesse lente (gamme 1) et réglez le couple sur l'anneau de réglage. Commencez à basse vitesse et augmentez si nécessaire. Arrêtez dès que la vis est enfoncée pour éviter de l'endommager.

Quelle est la garantie de l'outil ?

Craftsman offre une garantie de 3 ans à compter de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Comment nettoyer la perceuse ?

Nettoyez l'outil avec un chiffon sec. N'utilisez pas de solvants ni de produits abrasifs. Veillez à ce que les ouvertures de ventilation soient dégagées.

Puis-je utiliser des forets à percussion avec cette perceuse ?

Non, la CMSTC4VT est une perceuse-visseuse sans percussion. Elle ne convient pas pour le perçage dans la maçonnerie ou le béton.

Comment charger la batterie ?

Insérez la batterie dans le chargeur fourni. Branchez le chargeur sur une prise secteur. Le voyant du chargeur indique la progression : rouge = en charge, vert = chargée. Le temps de charge est d'environ 1 heure.

Quels accessoires Versatrack sont compatibles avec cet outil ?

L'outil est compatible avec le système Versatrack Trackwall de Craftsman. Vous pouvez acheter des crochets de suspension, des rails muraux et d'autres accessoires dans les centres de service agréés.

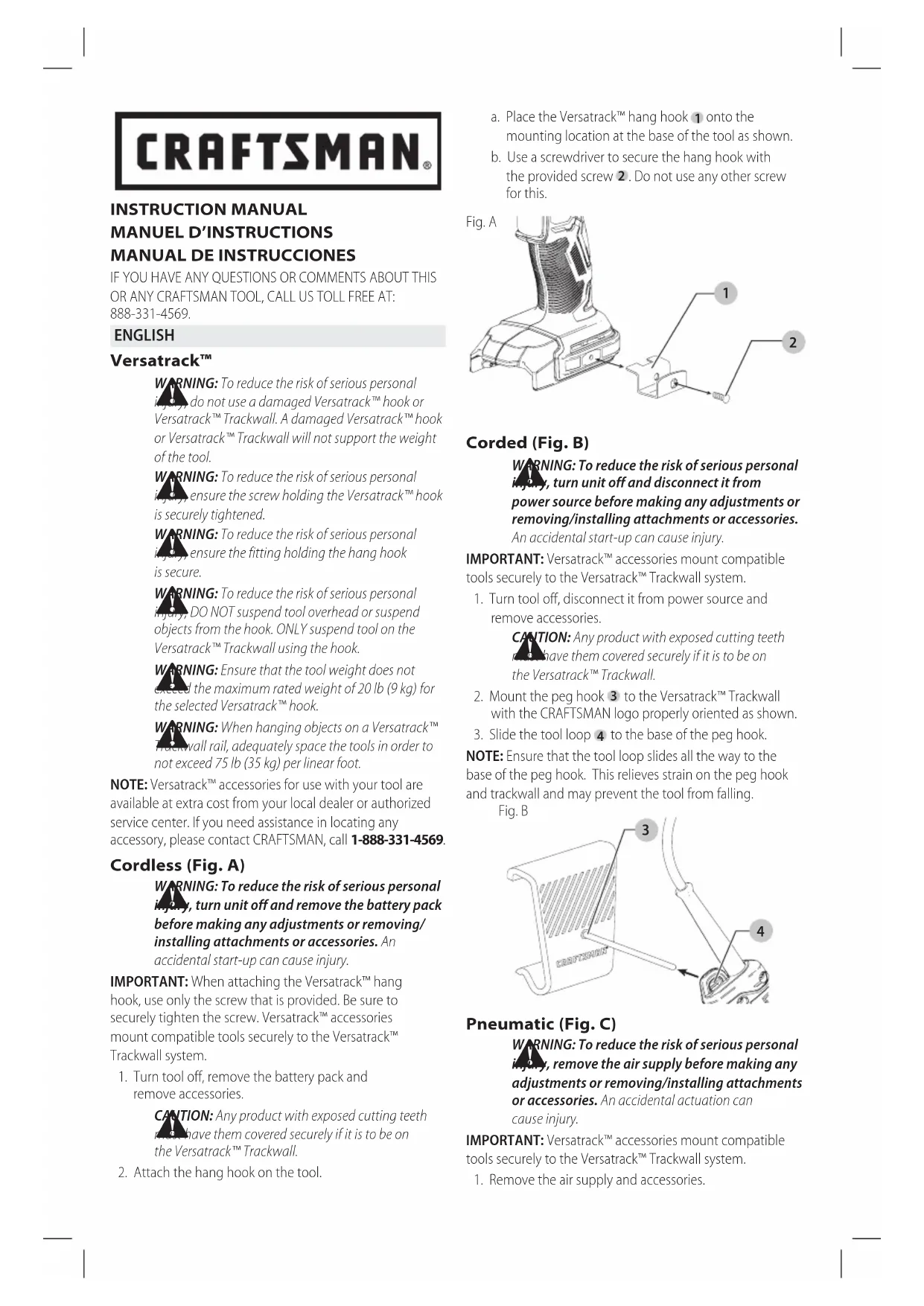

MODE D'EMPLOI CMSTC4VT Craftsman

AVERTISSEMENT: afin de réduire le risque de les rêves graves, ne pas utiliser un crochet de suspension Versatrack ou rail mural Versatrack endommagé. Un crochet de suspension Versatrack ou un rail Versatrack endommagé ne supportera pas le poids de l'outil.

AVERTISSEMENT: afin de réduire le risque de rêves graves, assurez-vous que la vis qui retient le crochet de suspension VersatrockMC est bien serrée.

AVERTISSEMENT: afin de réduire le risque de blessures graves, assurez-vous que le raccord maintenant le crochet de suspension est sécuritaire.

AVERTISSEMENT: afin de réduire le risque de blessures graves, NE PAS suspendre l'outil au-dessus du niveau de la tête ou suspendre d'autres objets à partir du crochet de suspension._suspendez SEULEMENT l'outil sur le rail mural Versatrack à l'aide du crochet de suspension Versatrack

AVERTISSEMENT: assurez-vous que le poids de l'outil ne dépasse pas le poids nominal maximum de 20 lb (9 kg) pour le crochet de suspension Versatrack sélectionné.

AVERTISSEMENT: lorsque vous suspendrez les jets sur le mur Versatrack rail, distancez

Adequatement les outils de sorte à ne pas excéder 35 kg (75 lb) par pied linéaire.

REMARQUE: les accessoires Versatrack pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d'aide pour couvrir un accessoire, veuillez contacter CRAFTSMAN, appelez au

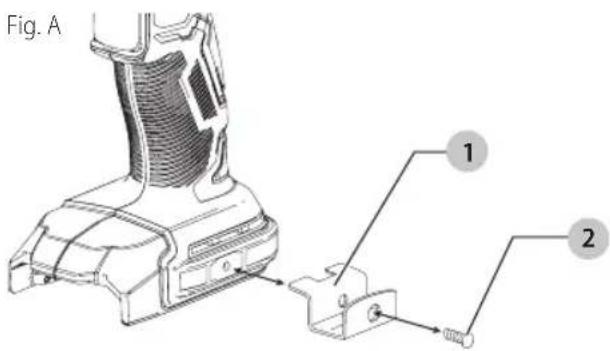

Sans fil (fig. a)

AVERTISSEMENT: afin de réduire le risque de lésion corporelle, éteignez l'appareil et retirez le bloc-piles avant d'effectuer tout ajustement ou d'installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

IMPORTANT: pour la fixation du crochet de suspension Versatrack, utilisez seulement la vis fournie. Assurez-vous de bien serrer la vis. Les outils et accessoires compatibles Versatrack se fixent de façon sécuritaire au système Versatrack Trackwall.

1. Eteignez l'outil, retirez les accessoires.

ATTENTION: tout produit avec dents coupantes espaces doit être couvert de façon sécurité s'il doit être mis sur le Versatrack Trackwall.

1. Fixez la ganse de suspension 1 sur l'outil.

a. Placez le crochet de suspension Versatrack à l'emplacement du montage à la base de l'outil comme illustré. b. Utilisez un tournevis pour sécuriser le crochet de suspension avec la vis fournie 2. Ne pas utiliser toute autre vis pour ce faire.

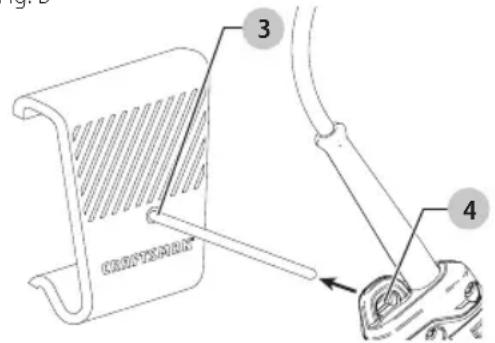

Avec fil (fig. b)

AVERTISSEMENT: afin de réduire le risque assure corporelle, éteignez l'appareil et débranchez à la source d'alimentation avant d'effectuer tout ajustement ou de retirer/ installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.

IMPORTANT: les outils et accessoires compatibles Versatrack ^14 se fixent de façon sécuritaire au système Versatrack Trackwall.

1. Éteignez l'outil, retirez les accessoires, débranchez-le de l'alimentation.

ATTENTION: tout produit avec dents coupantes

Il doit être couvert de façon sécuritaire s'il doit être mis sur le Versatrack Trackwall.

1. Installez le crochet 3 sur le rail mural Versatrack VC avec le logo CRAFTSMAN bien orienté comme illustré.
2. Glissez la boucle de l'outil à la base du crochet.

REMARQUE: assurez-vous que la boucle de l'outil glisse jusqu'à la base du crochet. Cela soulage la pression sur le crochet et le rail mural et peut prévenir la chute de l'outil. Fig. B

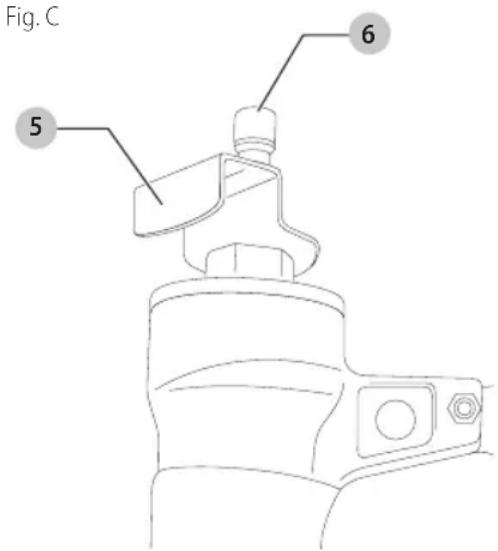

Pneumatique (fig. c)

AVERTISSEMENT: afin de réduire le risque d'entorse corporelle, éteignez l'appareil et déconnectez la source d'alimentation de l'air avant d'effectuer tout ajustement ou de retarder/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer des blessures.

IMPORTANT: les outils et accessoires compatibles Versatrack se fixent de façon sécuritaire au système Versatrack Trackwall.

1. Retirez l'alimentation d'air et les accessoires.

ATTENTION: tout produit avec dents coupantes spécifiées doit être couvert de façon sécuritaire s'il doit être mis sur le Versatrack Trackwall.

1. Fixez la ganse de suspension 5 sur l'outil.

a. Utilisez une clé pour déposer le raccord 6 b. Placez la ganse Versatrac ^Wc sur le raccord. c. Utilisez une clé pour replacer l'accoupling au raccord à la base de l'outil.
