FOIRE AUX QUESTIONS - IFSMDM TASCAM

Comment installer le TASCAM IFSMDM ?

Pour installer le TASCAM IFSMDM, connectez les câbles d'entrée et de sortie aux ports correspondants sur l'appareil. Assurez-vous également de brancher l'alimentation avant de l'allumer.

Pourquoi le décodeur ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une source d'alimentation et si le câble d'alimentation est en bon état. Essayez de changer de prise pour voir si le problème persiste.

Comment réinitialiser le TASCAM IFSMDM ?

Pour réinitialiser le TASCAM IFSMDM, éteignez l'appareil, puis maintenez le bouton de réinitialisation enfoncé tout en le rallumant. Relâchez le bouton après quelques secondes.

Le son est-il de mauvaise qualité, que faire ?

Vérifiez les connexions des câbles audio et assurez-vous qu'ils sont bien en place. Testez également avec d'autres câbles pour voir si le problème persiste. Si le problème continue, consultez les paramètres audio de votre système.

Comment mettre à jour le firmware du TASCAM IFSMDM ?

Téléchargez la dernière version du firmware depuis le site officiel de TASCAM. Suivez les instructions fournies pour mettre à jour le firmware via une clé USB ou un autre moyen recommandé.

Le TASCAM IFSMDM ne détecte pas le signal, que faire ?

Assurez-vous que la source de signal est correctement connectée et fonctionnelle. Vérifiez également les paramètres de votre appareil pour vous assurer qu'ils correspondent à la source d'entrée.

Comment régler le volume sur le TASCAM IFSMDM ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore selon vos préférences.

Où puis-je trouver le manuel d'utilisation du TASCAM IFSMDM ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de TASCAM dans la section de support du produit.

Puis-je utiliser le TASCAM IFSMDM avec d'autres appareils audio ?

Oui, le TASCAM IFSMDM est compatible avec de nombreux appareils audio tant que les formats de connexion sont compatibles (numériques et analogiques).

Comment résoudre un problème de surchauffe de l'appareil ?

Assurez-vous que le TASCAM IFSMDM est bien ventilé et qu'il n'est pas obstrué par d'autres appareils. Si l'appareil continue à surchauffer, contactez le service client pour des conseils supplémentaires.

Que faire si l'affichage est flou ou ne fonctionne pas ?

Vérifiez si l'appareil est correctement alimenté. Si le problème persiste, essayez de réinitialiser l'appareil. Si l'affichage reste défectueux, il pourrait nécessiter une réparation.

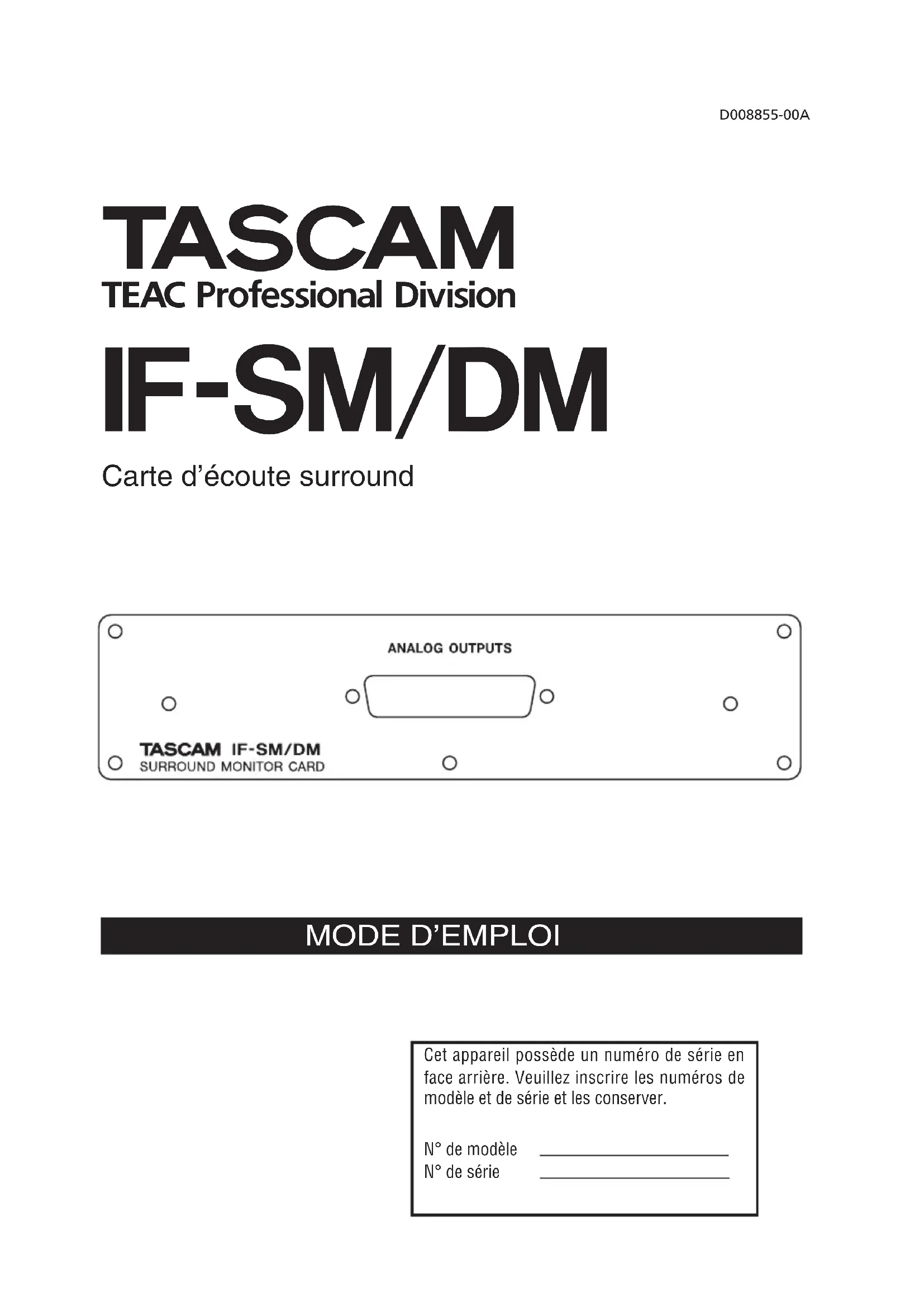

MODE D'EMPLOI IFSMDM TASCAM

Carte d'écoute surround

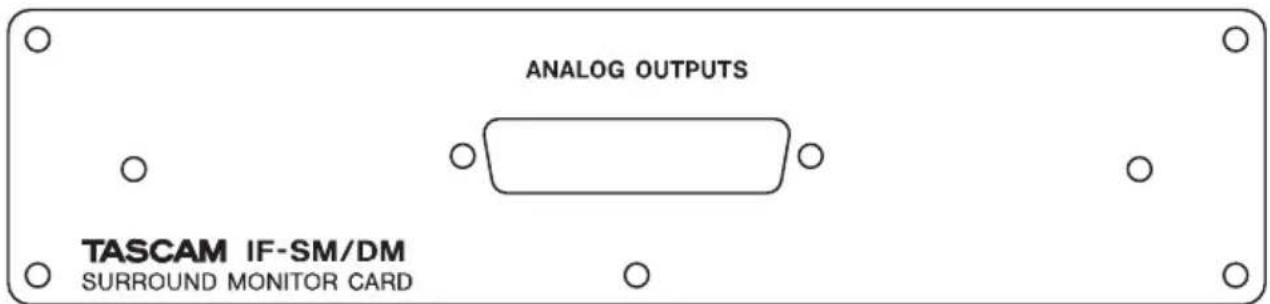

ANALOG OUTPUTS TASCAM IF-SM/DM SURROUND MONITOR CARD

MODE D'EMPLOI

Cet appareil possède un numéro de série en face arrière. Veuillez inscrire les numéros de modèle et de série et les conserver.

N° de modèle ____ N° de série ____

Sommaire

1 - Introduction

Installation 3

Connexions 4

Alignement des moniteurs .... 4

1 - Emploi de la carte

Option OPERATION 5

Coupure de canaux 5

Mise en solo des canaux.... 6

Downmix on/off 6

Enceintes optionnelles (ALT SPK) 6

Routage d'oscillateur (OSC ROUT) 6

To 2.1 6

Référence et niveau de SPL

Notes sur les autres commandes physiques ..... 6

Option ROUTING 7

Touches d'écoute (MONITOR) 7

Routage de sortie (OUTPUT) 7

Option DOWNMIX ....8

Format 6.1 ......9

Format 5.1 ....10

Gestion des basses de Type 1 ....13

Gestion des basses de Type 2 ....13

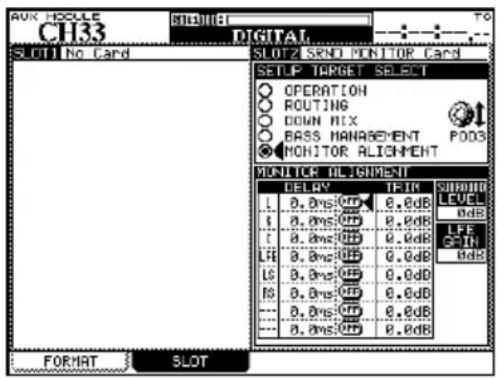

Option MONITOR ALIGNMENT ....14

Atténuation des niveaux ....14

Génération du bruit rose 15

Réglage du niveau d'enceinte surround .....15

Réglage du gain de LFE ....15

Retard du canal 15

Réglage du niveau surround général .....16

3 – Référence

Schéma synoptique....17

Schéma de niveau ....17

Tableau des illustrations

Figure 1.1: Installation de la carte ....3

Tableau 1.2: Affectation des broches des sorties analogiques de l'IF-SM/DM .....4

Figure 2.1: L'écran principal d'écoute surround ....5

Figure 2.2: L'option OPERATION ....5

Figure 2.3: Touches numériques associées à la touche SHIFT servant au contrôle des canaux .....5

Figure 2.4: Ecran d'option ROUTING .....7

Figure 2.5: Exemple d'écran de mixage de réduction affichant les points d'atténuation .....8

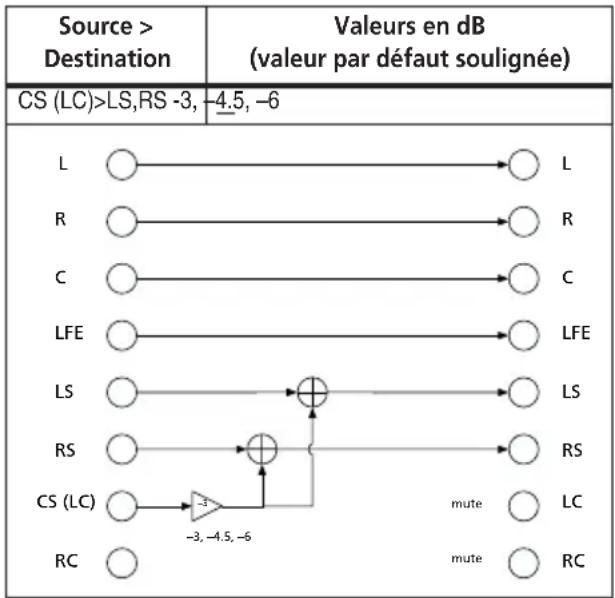

Tableau 2.6: Mode de réduction de 6.1 en 5.1 .....9

Tableau 2.7: Mode de réduction de 6.1 en 2.1 .....9

Tableau 2.8: Mode de réduction de 6.1 en stéréo ....9

Tableau 2.9: Mode de réduction de 6.1 en mono .....9

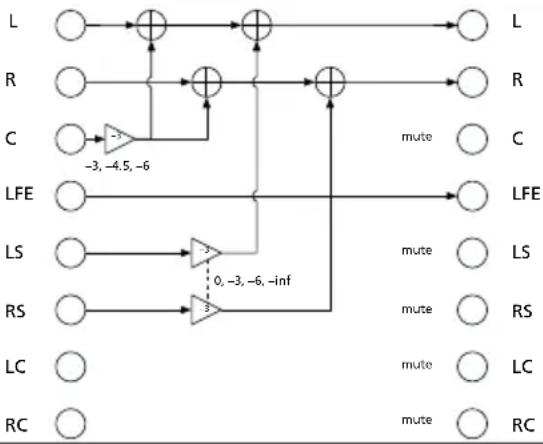

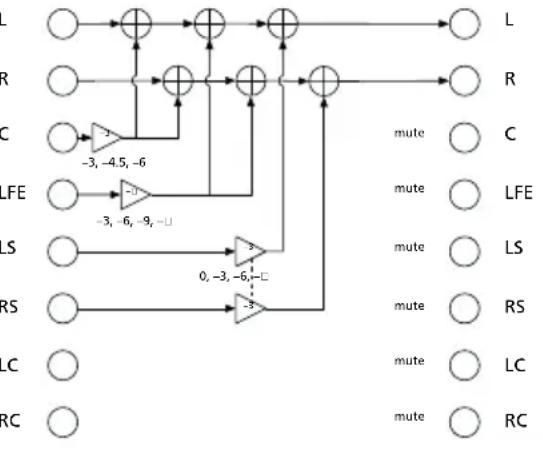

Tableau 2.10: Mode de réduction de 5.1 en LRCS avec enceinte arrière fantôme .....10

Tableau 2.11: Mode de réduction de 5.1 en LRCS avec enceinte arrière réelle .....10

Tableau 2.12: 5.1 en 2.1 .... 10

Tableau 2.13: Mode de réduction de 5.1 en stéréo ....10

Tableau 2.14: Mode de réduction de 5.1 en mono ..... 11

Tableau 2.15: Mode de réduction de LRCS en stéréo ....11

Tableau 2.16: Mode de réduction de LRCS en mono .....12

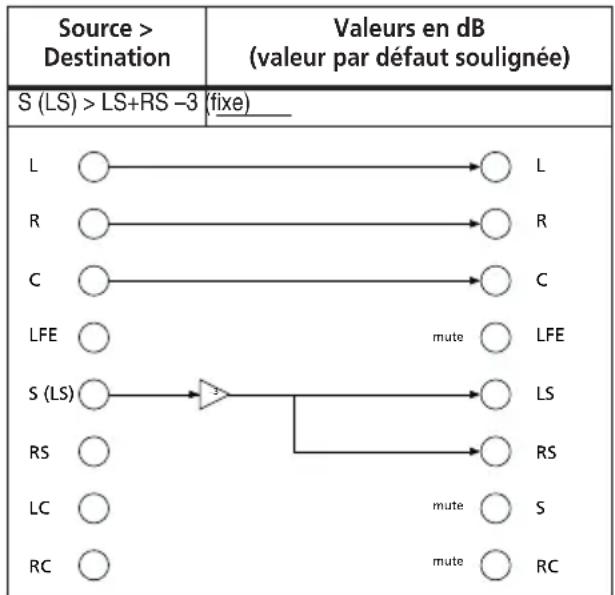

Tableau 2.17: Mode de réduction de LRCS en LRCS avec enceinte arrière fantôme .....12

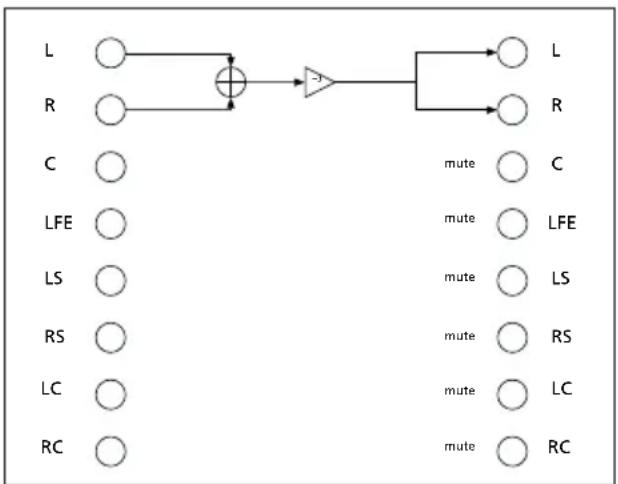

Figure 2.18: Réduction de stéréo en mono ..... 12

Figure 2.19: Exemple d'écran de mixage de réduction affichant les points d'atténuation .....13

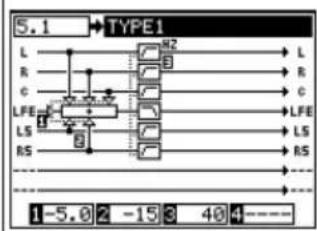

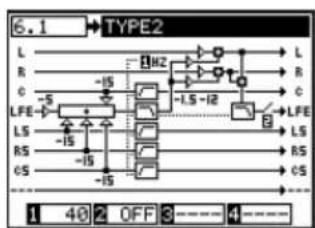

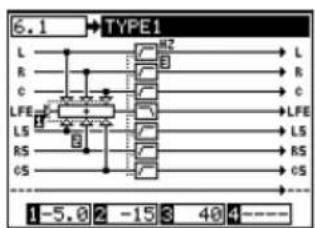

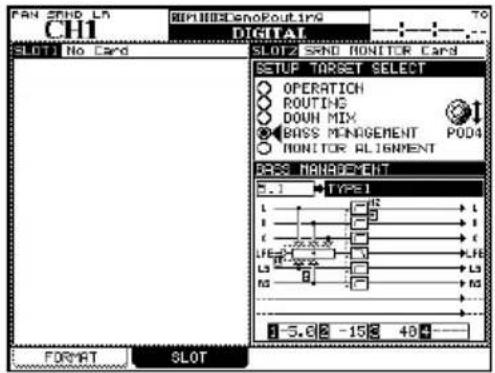

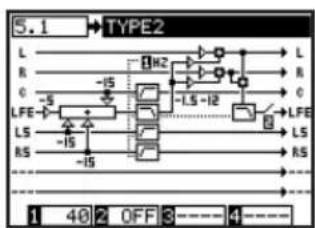

Figure 2.20: Gestion des basses de Type 1 et Type 2 pour les réglages 5.1 et 6.1 .....13

Figure 2.21: Exemple d'écran d'option MONITOR ALIGNMENT .....14

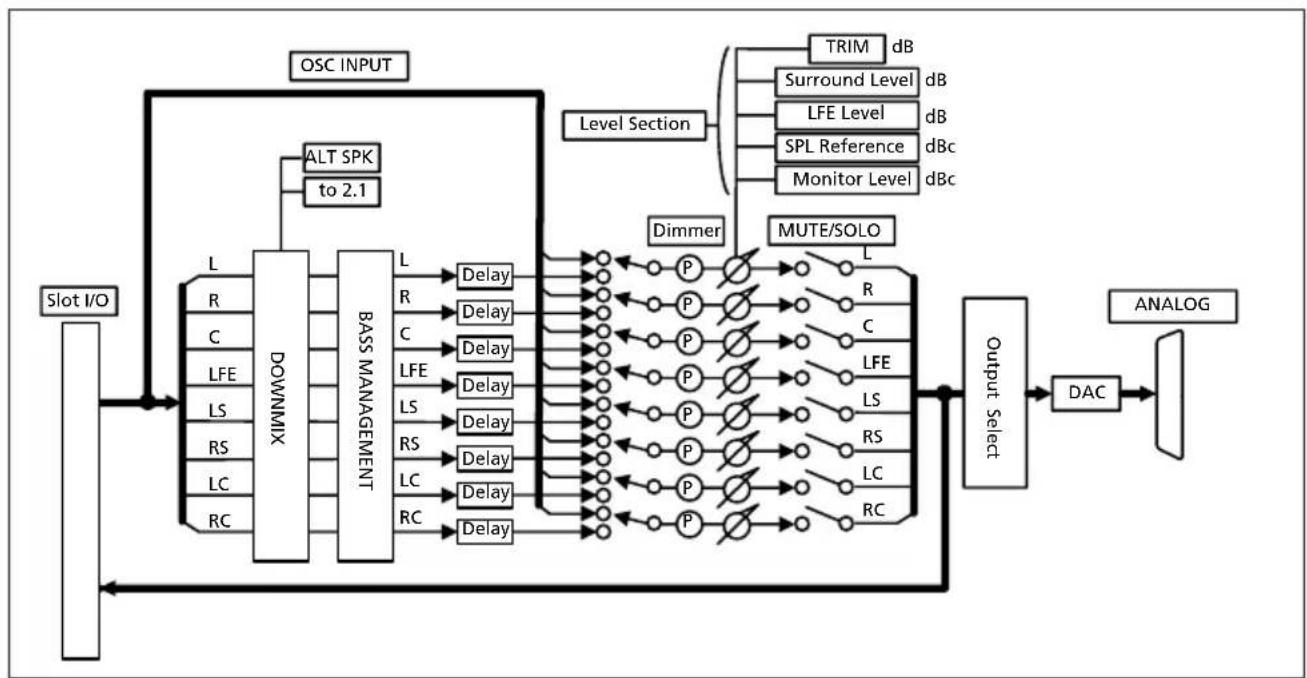

Figure 3.1: Schéma synoptique ....17

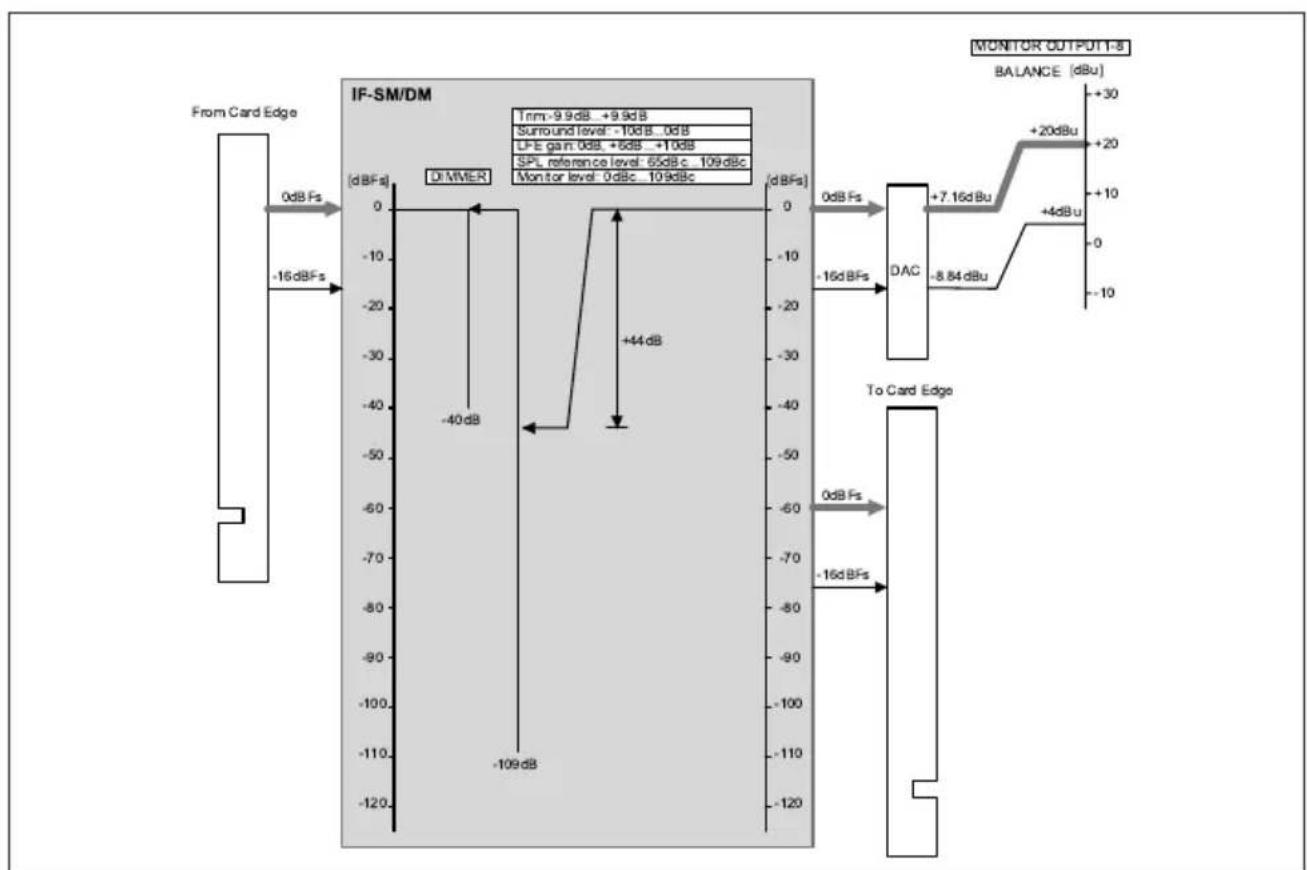

Figure 3.2: Schéma de niveau ....17

La carte IF-SM/DM permet de connecter un ou deux systèmes d'écoute surround. Elle offre des possibilités souples de configuration, de routage, de mixage de réduction, de gestion des basses et de réglage d'écoute etc.

Installation

Vous ne devez pas installer ou retirer des cartes vous-même, mais confier ces opérations à un distributeur TASCAM qualifié. Autrement, la garantie sera caduque.

1 Eteignez l'unité centrale et déconnectez-la du secteur. Débranchez tout autre équipement qui lui est connecté.

AVERTISSEMENT

L'étape ci-dessus est la plus importante. Si vous ne le faites pas, vous risquez de causer des dommages à l'unité centrale ainsi qu'aux autres équipements.

2 Utilisez un tournevis pour retirer la plaque cachant le logement où vous monterez la carte interface. Conservez les vis en lieu sûr.

Si vous installez plusieurs cartes, nous vous suggérons de commencer par le logement du haut (slot 1) et de continuer par en bas.

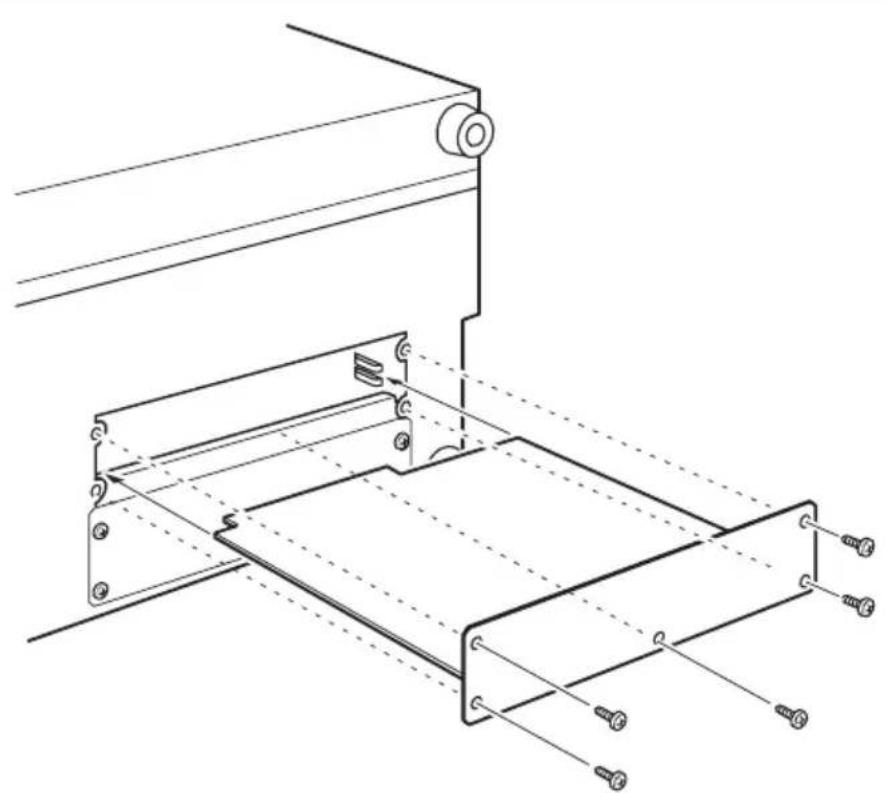

Figure 1.1: Installation de la carte

Prenez soin, si vous retirez une carte interface préalablement montée, de retirer les vis de fixation et non pas les petites vis qui fixent la carte sur la plaque arrière. Si vous retirez une carte préalablement montée, utilisez les bords

de la plaque arrière pour vous aider à retirer la carte.

3 Retirez la carte interface de son sachet de protection anti-statique. Tenez la carte par les bords et insérez-la, composants vers le haut, dans le logement ou "slot".

1 – Introduction : Connexions

4 Placez la carte dans le connecteur à l'intérieur de l'unité centrale. Poussez la carte à fond, sans forcer, pour que le connecteur entoure l'extrémité de la carte.

Un slot de carte d'une unité neuve et/ou une carte neuve peuvent être un peu rigides. Assurez-vous que la carte est enfoncée aussi loin qu'elle le peut (pour que la plaque de connexion arrière de la carte touche le panneau arrière de l'unité).

5 Utilisez les vis fournies avec la carte pour fixer le panneau arrière de la carte interface au panneau arrière de l'unité.

6 Répétez la procédure d'installation pour toutes les cartes interface que vous montez.

- Quand vous retirez une carte, dévissez les 5 vis de fixation et utilisez les bornes de retrait situées en façade de la carte pour la sortir de l'unité. Il n'y a pas de règles quant aux cartes interface qui peuvent être montées dans les différents slots, excepté pour la carte IF-FW, qui doit être montée dans le slot 1 – toute autre carte interface peut être montée dans n'importe quel slot d'extension.

Connexions

Le connecteur sub-D 25 broches permet la connexion de jusqu'à 8 liaisons analogiques symétriques à un niveau de +4dBu (l'impédance est de 100Ω).

Broche	1 2 3 4	5 6 7 8 9	10 11 12	13'
Signal	8+	8masse	7-	6+	6masse	5-	4+	4masse	3-	2+	2masse	1-	NC
	8-7+		7masse	6-	5+	5masse	4-	3+	3masse	2-	1+	1masse
Broche	14 15 1	6 17 18	19 20 21	22 23 24	25

Tableau 1.2: Affectation des broches des sorties analogiques de l'IF-SM/DM

Des câbles adaptés peuvent être obtenus auprès de la plupart des fournisseurs d'audio professionnels.

Alignement des moniteurs

La carte permet à chaque canal d'avoir un temps de retard individuel réglé en millisecondes, ainsi qu'un niveau d'atténuation.

Cela se fait à l'aide de l'écran MONITOR ALIGNMENT, et cette procédure est décrite plus loin dans ce manuel ("Option MONITOR ALIGNMENT" en page 14).

Le niveau de SPL général peut être réglé (dans l'écran OPERATION), en même temps que le gain de LFE (effets de basse fréquence).

Vous pouvez accéder aux fonctions de la carte en pressant la touche DIGITAL et en sélectionnant l'onglet SLOT.

MOX MODULE CH33 SLOT1 No Card SLOT2 SKND MONITOR CARD SETUP TARGET SELECT OPERATION ROUTING DOWN MIX BASS MANAGEMENT MONITOR ALIGNMENT P0D4 OPERATION L C R DWD BLT 0.5% MIF SFR 0.5% LC LFE RC OFF CT BASS W 7.1 LS CS RS NOI OFF SHEET-UNH 1-1 MONITOR RUE ENGLISH SOLIC KYG SOLIC LEVEL NO. SPL REFERENCE 15Jx. SPL REFERENCE 15Jx. FORMAT SLOT

Figure 2.1: L'écran principal d'écoute surround

La carte d'écoute surround est ici représentée comme installée dans le slot 2.

La moitié haute de cette partie d'écran affiche les différentes options (intitulées SETUP TARGET), et la moitié basse les réglages pour ces options.

Utilisez l'encodeur POD 4 ^1 pour surligner les différentes options disponibles et la touche ENTER pour sélectionner l'option.

1. Tout au long de ce manuel, nous considérerons que la carte est montée dans le slot 2. Si la carte est montée dans le slot 1, toute référence au POD 4 doit être remplacée par une référence au POD 2, et toute référence au POD 3 par une référence au POD 1.

Option OPERATION

Permet d'effectuer les opérations suivantes: • Coupure individuelle de canaux

MUX MODULE CH33 SLOT015 DIGITAL SLOT1 No Card SLOT2 SKND MONITOR CARD SETUP TARGET SELECT OPERATION ROUTING DOWN MIX BASS MANAGEMENT MONITOR ALIGNMENT OPERATION L C R DWN RJ ALL SW OFF DATE LC LFE KC GPT GPT BASS M01 + 2.1 LS CS KS OFF GPT SHIFT-OUT 1-1 MONITOR RUTE ENGLISH SOLIC SPL REFERENCE 15JW. KTI SOLI LEVEL NO: SPL REFERENCE 15JW. FORMAT SLOT

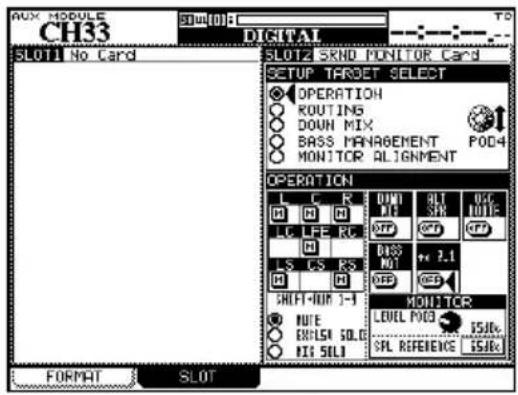

Figure 2.2: L'option OPERATION

• Mise en solo (exclusive ou mixte) de canaux individuels
  • Commutation On/Off du mixage final
• Commutation On/Off des enceintes optionnelles
• Routage On/Off de l'oscillateur interne
  • Commutation On/Off de la gestion des basses
• Réduction de mixage final instantanée en 2.1
• Réglage du niveau d'écoute
• Réglage du niveau de référence SPL

Coupure de canaux

Utilisez le curseur et la touche ENTER pour choisir l'option MUTE. Coupez individuellement l'écoute des canaux à l'aide des touches numériques suivantes accompagnées de la touche SHIFT comme décrit ici:

AUX 1-2 OPTION MIDI AUX 3-4 UTILITY L 7 C 8 R 9 AUX 7-8 PROJECT LIBRARY ROUTING LC LFE RC ASSIGN AUTOMATION MEETER/FADER LINK/GRP DIGITAL MONITOR LS CS RS PAN/PAL 3

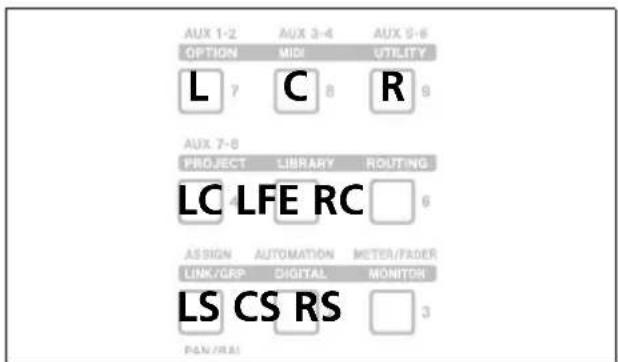

Figure 2.3: Touches numériques associées à la touche SHIFT servant au contrôle des canaux

Quand un canal est coupé, il apparaît avec un M inversé dans l'afficheur. Les canaux non coupés affichent un bouton d'écran.

Notez que vous pouvez aussi utiliser le curseur et les touches ENTER pour changer le statut Mute.

Mise en solo des canaux

Cela fonctionne avec les mêmes touches accompagnées de la touche SHIFT que pour la coupure (voir Figure 2.3, Touches numériques associées à la touche SHIFT servant au contrôle des canaux) ainsi que les options par curseur et touche ENTER.

Il y a deux options de solo – une pour un mode solo exclusif, dans lequel un seul canal à la fois est activé,

et une pour le solo mixte, où plusieurs canaux sont actifs.

Les indications de solo sont affichées à l'écran par un bouton S, de la même façon que les boutons mute le sont par un M (ils s'inversent en cas d'activation, etc.).

Downmix on/off

Utilisez le bouton DOWN MIX pour commuter on et off le mixage de réduction (comme configurée dans l'option DOWN MIX) – ignoré quand le commutateur

d'enceintes optionnelles, le commutateur 2.1 ou le commutateur d'oscillateur sont activés.

Utilisez le bouton BASS MGT pour commuter on et off la gestion des basses (comme configurée dans l'option BASS MANAGEMENT) — ignoré quand le

commutateur d'enceintes optionnelles, le commutateur 2.1 ou le commutateur d'oscillateur sont activés.

Enceintes optionnelles (ALT SPK)

Cela dirige le signal, lorsqu'il est réduit en stéréo, vers les enceintes connectées aux canaux LC et RC, qui ne sont pas utilisés dans les schémas surround.

Cela permet l'emploi d'une paire de "grandes" enceintes stéréo, conjointement à des moniteurs surround plus petits, sans besoin de recâblage.

Naturellement, le mixage de réduction n'est pas possible quand ce commutateur est activé.

Routage d'oscillateur (OSC ROUT)

Permet le routage de l'oscillateur interne de la console de mixage vers les sorties de la carte surround.

revient au réglage précédent lorsque l'oscillateur n'est plus routé de cette façon).

Quand l'oscillateur est ainsi dirigé, le solo est automatiquement commuté en solo exclusif (il

Notez que le mixage de réduction et la gestion des basses ne sont pas disponibles quand l'oscillateur est ainsi dirigé.

To 2.1

Quand cette option est activée et que le mode de surround actuel est 5.1 ou 6.1, ce réglage a automatiquement priorité sur le réglage de mixage de réduction actuel (bien entendu, le mixage de

réduction n'est pas possible quand ce commutateur est activé).

Quand ce réglage est désactivé, le mixage de réduction d'origine et le mode d'origine sont restaurés, comme le statut mute du canal LFE.

Référence et niveau de SPL (Level & SPL Reference)

Notez que le réglage SPL REFERENCE et les réglages de niveau d'écoute se font dans cette page. Ils sont

expliqués plus en détail dans “Option MONITOR ALIGNMENT” en page 14.

Notes sur les autres commandes physiques

Touche MONO Quand la carte est utilisée pour l'écoute en mode surround, la touche MONO de la surface de contrôle sert à commuter on et off le mixage de réduction (comme réglé dans DOWN MIX).

Touche DIM La touche DIM de la surface de contrôle peut être utilisée de la façon habituelle pour atténuer les sorties de la carte. Le niveau d'atténuation se règle dans la console de mixage.

Option ROUTING

Il y a deux fonctions principales ici. La première vous permet de régler les touches d'écoute et la

seconde permet l'assignation des sorties aux différents canaux.

AVX HOCULE CH33 SLOT1 No Card SLOT2 SIND MONITOR Card SETUP TARGET SELECT OPERATION ROUTING DOWN RIX BASS MANAGEMENT MONITOR ALIGNMENT ROUTING MONITOR OUTPUT SEL1 SEND BUBS 1-9 SEL2 SEND BUBS 9-16 SEL3 NOTIF1 1-8 LINE 1 L LINE 2 R LINE 3 L LINE 4 LFE LINE 5 L8 LINE 6 RS LINE 7 RS LINE 8-9 FORMAT SLOT

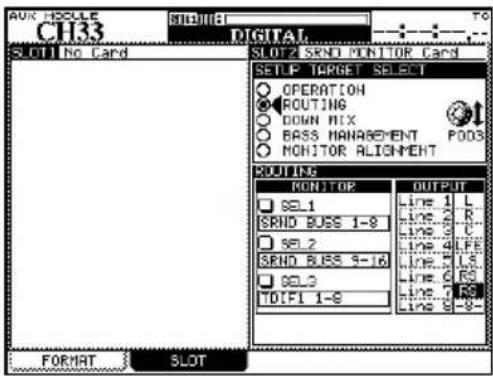

Figure 2.4: Ecran d'option ROUTING

Touches d'écoute (MONITOR)

Les trois touches physiques assignables de sélection d'écoute dans la section monitoring de la console de mixage peuvent être réglées ici.

Les sources d'écoute (stéréo) suivantes peuvent être sélectionnées:

• Bus Aux individuels
• Paires de bus Aux
• Bus individuels
• Paires de bus
• Entrées numériques (1 ou 2)
• Entrées analogiques 2 pistes
• Les signaux TDIF (1 à 3)

• Le signal ADAT
- Le signal de toute carte dans un slot autre que la carte d'écoute surround
En mode LRCS, 5.1 ou 6.1:
- Bus surround 1–8
- Bus surround 9–16
- Entrées numériques (1 ou 2)
- Les signaux TDIF (1 à 3)
• Le signal ADAT
- Le signal de toute carte dans un slot autre que la carte d'écoute surround

Routage de sortie (OUTPUT)

Quand une "Line" est affichée dans cet écran, il s'agit d'une ligne de sortie analogique de la carte IF-SM/DM (comme représenté dans le Tableau 1.2, Affectation des broches des sorties analogiques de l'IF-SM/DM).

Les lignes peuvent être assignées à différents canaux utilisés par le schéma surround actuellement sélectionné, différant des assignations par défaut faites quand le schéma surround est sélectionné.

Ces canaux sont affichés comme L, R, C, etc. Si une sortie ligne n'est pas utilisée par le mode surround, comme la sortie 8 dans la Figure 2.4, Ecran d'option ROUTING, elle est affichée avec son numéro et des traits d'union (-8-).

Notez que le routage en boucle n'est pas possible dans ce cas (voir Figure 3.2, Schéma de niveau).

Option DOWNMIX

Le mixage de réduction est le processus consistant à réduire un mixage surround en format possédant moins de canaux. Cela se fait dans le but de vérifier la compatibilité.

Les modes disponibles dépendent du format de la source actuellement utilisée:

Mode de la source Réductions possibles
6.1 5.1
	2.1
	Stéréo
	Mono
5.1 LRCS (centre arrière fantôme)
	LRCS(centre arrière physique)
	2.1
	Stéréo
	Mono
LRCS LRCS (centre arrière fantôme)
	Stéréo
	Mono
Stereo Mono

Selon la valeur choisie ici, les autres valeurs (c'est-à-dire l'intensité d'atténuation des bus sources avant leur réduction dans les bus de destination) peuvent être changées.

ANK HOURS CH33 SLOT1 No Card SLOT2 SRND MONITOR CARD SETUP TARGET SELECT OPERATION ROUTING DOWN MIX BASS MANAGEMENT PDDO MONITOR ALIGNMENT DOWN MIX L1 LRC5 REAR PHANTON L R G LFE LS RS - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

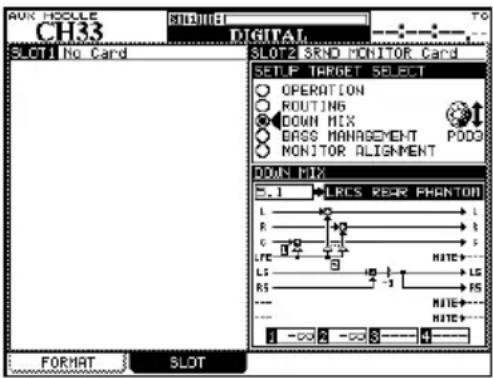

Figure 2.5: Exemple d'écran de mixage de réduction affichant les points d'atténuation

Atténuation Dans cet écran, les points d'atténuation sont affichés en négatif.

En bas de l'écran, les valeurs de ces points peuvent être visualisées et réglées à l'aide des touches curseur, de la molette et de la touche ENTER.

NOTE

Notez que certains bus peuvent passer par plusieurs atténuateurs avant d'atteindre leur destination.

Format 6.1

6.1 > 5.1 Dans la réduction de 6.1 en 5.1, les valeurs d'atténuation sont:

Tableau 2.6: Mode de réduction de 6.1 en 5.1

6.1 > 2.1 Dans la réduction de 6.1 en 2.1, les valeurs d'atténuation sont:

Tableau 2.7: Mode de réduction de 6.1 en 2.1

6.1 > stereo Dans la réduction de 6.1 en mixage stéréo, les valeurs d'atténuation sont:

Tableau 2.8: Mode de réduction de 6.1 en stéréo

6.1 > mono Dans la réduction de 6.1 en mixage mono, les valeurs d'atténuation sont:

Source > Destination	Valeurs en dB (valeur par défaut soulignée)
C > L+R -3, -4.5, -6 _
LFE>L+R -3, -6, -9, -∞
LS,RS>L+R 0, -3, -6, -∞
CS(LC)>L+R -3, -6, -9, -∞
L > L	ajoutés et atténués (-3)
R > R
L R C LFE LS RS CS (LC) RC	L R C mute mute mute mute mute mute mute mute RC

Tableau 2.9: Mode de réduction de 6.1 en mono

Format 5.1

5.1 > LRCS (enceinte arrière fantôme)

Dans la réduction de 5.1 en LRCS avec enceinte arrière fantôme, les valeurs d'atténuation sont:

Source > Destination	Valeurs en dB (valeur par défaut soulignée)
LFE >C -3, -6, -9, -∞
LFE>L,R -3, -6, -9, -∞
LS>LS	ajoutés et atténués (-3)
RS>RS
L	L
R	R
C	C
LFE	LFE
LS	LS
RS	RS
LC	LC
RC	RC

Tableau 2.10: Mode de réduction de 5.1 en LRCS avec enceinte arrière fantôme

5.1 > LRCS (enceinte arrière réelle) Dans la réduction de 5.1 en LRCS avec enceinte arrière réelle, les valeurs d'atténuation sont:

Source > Destination	Valeurs en dB (valeur par défaut soulignée)
LFE>C-3,-6,-9,-∞	—
LFE>L,R-3,-6,-9,-∞	—
LS>S	additionnés
RS>S
L	L
R	R
C	C
LFE	LFE
LS	LS
RS	RS
LC	S
RC	RC

Tableau 2.11: Mode de réduction de 5.1 en LRCS avec enceinte arrière réelle

5.1 > 2.1 Dans la réduction de 5.1 en 4.1, les valeurs d'atténuation sont:

Source > Destination	Valeurs en dB (valeur par défaut soulignée)
C >L,R -3,-4.5,-6	—
LS,RS>L,R 0,-3	_,-6,-∞

Tableau 2.12: 5.1 en 2.1

5.1 > stereo Dans la réduction de 5.1 en stéréo, les valeurs d'atténuation sont:

Source > Destination	Valeurs en dB (valeur par défaut soulignée)
C >L,R -3, -4.5, -6	—
LS,RS>L,R 0, -3	_, -6, -∞
LFE > L,R -3, -6, -9, -∞

Tableau 2.13: Mode de réduction de 5.1 en stéréo

5.1 > mono Dans la réduction de 5.1 en mono, les valeurs d'atténuation sont:

Source > Destination	Valeurs en dB (valeur par défaut soulignée)
C > L+R -3, -4.5, -6 _
LFE>L+R -3, -6, -9, -∞
LS,RS>L+R 0, -3, -6, -∞
L > L	additionnés et atténués (-3)
R > R
L R C LFE LS RS LC RC	L R C mute mute mute mute mute mute mute mute RC

Tableau 2.14: Mode de réduction de 5.1 en mono

Format LRCS

Une cabine d'écoute configurée pour le 5.1 peut être réglée pour utiliser une configuration LRCS sans recâbler les enceintes. C'est possible puisque les enceintes LS et RS sont affectées au même signal, créant ainsi une enceinte CS "fantôme" (atténuée de 3dB).

Le réglage par défaut est la configuration LRCS à enceinte arrière réelle dans laquelle le signal LS(S) est assigné à l'enceinte CS d'une configuration 6.1 (non représentée ci-dessus).

LRCS > stereo Dans la réduction de LRCS en stéréo, les valeurs d'atténuation sont:

Tableau 2.15: Mode de réduction de LRCS en stéréo

2 – Emploi de la carte : Option DOWNMIX

LRCS > mono Dans la réduction de LRCS en mono, les valeurs d'atténuation sont:

Source > Destination	Valeurs en dB (valeur par défaut soulignée)
C >L+R -3, -4.5, -6	-
S(LS)>L+R 0, -3	_, -6, -∞
L > L	additionnés et atténués (-3)
R > R
L R C LFE S (LS) RS LC RC	L R C mute mute mute mute mute mute mute circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles circles

Tableau 2.16: Mode de réduction de LRCS en mono

LRCS > LRCS (fantôme). Dans la réduction de LRCS en LRCS avec enceinte arrière centrale fantôme, les valeurs d'atténuation sont:

Tableau 2.17: Mode de réduction de LRCS en LRCS avec enceinte arrière fantôme

Format stéréo

Stereo > mono Dans la réduction de LR en mono, il n'y a pas de paramètres (valeurs d'atténuation modifiables).

Les signaux gauche et droite sont ajoutés et atténués de 3dB.

Figure 2.18: Réduction de stéréo en mono

Option BASS MANAGEMENT

L'écran BASS MANAGEMENT permet la sélection d'une des deux techniques de gestion des basses, Type 1 et Type 2.

Elles sont représentées dans les illustrations ci-dessous telles que mises en œuvre dans les modes surround 5.1 et 6.1.

FAN SEND LN CH1 MINI NO DO Routing DIGITAL SLOT1 No Card SETUP TARGET SELECT OPERATION ROUTING DOUH MIX BASS MANAGEMENT POD4 MONITOR ALIGNMENT BASS MANAGEMENT 3.1 TYPE1 L R L C C LFE LFE L3 L3 RG RG 1 -5.6 2 -15 2 40 - FORMAT SLOT

Figure 2.19: Exemple d'écran de mixage de réduction affichant les points d'atténuation

5.1 TYPE1 L R C LFE LS RS B N2 B L B C LFE LS RS 1-5.0 2 -15 3 40 4

6.1 TYPE1 L R C LFE LS RS GS B H2 B LFE LS RS GS 1-5.0 2-15 3 40 4

6.1 → TYPE2 L R C LFE- LS RS CS -15 -15 -15 -1.5-12 LFE- LS RS CS 1 40 2 OFF 3 - - 4

Figure 2.20: Gestion des basses de Type 1 et Type 2 pour les réglages 5.1 et 6.1

Gestion des basses de Type 1

Il y a trois paramètres:

1. La valeur d'atténuation appliquée au canal LFE avant intervention de la gestion des basses, soit 5dB (par défaut), soit 10dB.

2. La valeur d'atténuation appliquée au canal LFE surround, soit 15dB (par défaut), soit 0dB.

3. La fréquence de séparation des filtres passe-haut appliqués à tous les canaux sauf le LFE, et du filtre passe-bas appliqué au LFE. De 40Hz (par défaut) à 130Hz par paliers de 10Hz.

Gestion des basses de Type 2

Il y a deux paramètres:

1. La fréquence de séparation (crossover) des filtres passe-haut et du filtre passe-bas du système. De 40Hz (par défaut) à 130Hz par paliers de 10Hz.

2. La commutation ON ou OFF (par défaut) de LFE.

Option MONITOR ALIGNMENT

Cet écran vous permet de configurer les enceintes surround et de régler leur niveau.

AUX HOCLE CH33 SLOT2 DIGITAL SLOT1 No Card SETUP TARGET SELECT OPERATION ROUTING DOWN RIX BASS MANAGEMENT MONITOR ALIGNMENT PDDS MONITOR ALIGNMENT DELAY L 0.0ms OFF 0.0dB L 0.0ms OFF 0.0dB L 0.0ms OFF 0.0dB LFE 0.0ms OFF 0.0dB LS 0.0ms OFF 0.0dB LS 0.0ms OFF 0.0dB --- 0.0ms OFF 0.0dB --- 0.0ms OFF 0.0dB SURROUND LEVEL 0dB LFE SPIN 0dB FORMAT SLOT

Figure 2.21: Exemple d'écran d'option MONITOR ALIGNMENT

Atténuation des niveaux

En écoute surround, il est important que le niveau perçu pour chaque canal (depuis la position d'écoute) soit le même, afin d'obtenir un mixage satisfaisant.

NOTE

Avant d'aller plus loin dans ces opérations, il est important de vérifier que le mode d'entrée de la carte reflète la configuration utilisée et les canaux de sortie pour que les canaux correspondent aux canaux réels que vous avez configurés dans votre système (si le canal sensé gérer les LFE est en réalité un des canaux surround, vous aurez de sérieux problèmes!).

Utilisez “Option ROUTING” en page 7 pour cela.

Utilisez le réglage d'oscillateur de la console de mixage pour fournir du bruit rose vous permettant de régler et de calibrer votre système d'écoute pour des résultats optimaux.

Il vous faudra également un sonomètre pour mesurer le SPL (niveau de suppression sonore). Une précision absolue n'est pas de première importance dans ce cas – ce sont des niveaux relatifs qui sont réglés ici.

Il y a deux pondérations standards communément utilisées qui peuvent être sélectionnées depuis la plupart des sonomètres: la pondération "C" qui fournit une réponse quasiment uniforme de 32Hz à 10kHz et la pondération "A", qui est concentrée sur la plage 500Hz -10kHz. Pour des productions musicales large-bande, utilisez la pondération "C".

ASTUCE

Quand vous faites les mesures décrites ici, posez le sonomètre sur un trépied (c'est l'idéal) ou tenez-le sur un côté de votre corps pour éviter les réflexions etc. causées par votre corps, car elles peuvent affecter les résultats obtenus.

Génération du bruit rose

Assurez-vous que votre système d'écoute est en service et réglez-le à un niveau de travail raisonnable

1 Utilisez l'écran MONITOR / OSC/COM pour régler l'oscillateur afin qu'il produise du bruit rose.
2 Réglez le niveau. Si vous travaillez au standard SMPTE, -20 correspond au niveau analogique nominal (l'équivalent EBU est -18).
3 Dirigez l'oscillateur vers les bus surround ("Routage d'oscillateur (OSC ROUT)" en page 6).

Mettez en solo (le solo exclusif est réglé par défaut quand l'oscillateur est ainsi dirigé) le premier canal à l'aide des commandes solo de l'écran OPERATION (“Mise en solo des canaux” en page 6).

ASTUCE

Quand vous travaillez en 5.1, lancez les procédures en commençant par le canal C (central ou canal de dialogue).

4 Lisez le niveau sur le sonomètre.

5 Mettez en solo un autre canal. Lisez le niveau sur le sonomètre et ajustez la valeur TRIM affichée en écran MONITOR ALIGNMENT si nécessaire pour une correspondance avec le premier.

Les niveaux d'atténuation peuvent être réglés sur ±9.9dB par paliers de 0.1dB.

6 Répétez cette procédure jusqu'à ce que les niveaux de tous les canaux mesurés par sonomètre soient à quelques dB seulement les uns des autres.

7 Eteignez l'oscillateur.

Réglage du niveau d'enceinte surround

Il est aussi possible de régler le niveau des enceintes supplémentaires dans cet écran MONITOR ALIGNMENT à l'aide de la commande SURROUND LEVEL. Les enceintes réglées de cette façon sont:

LRCS Enceinte S seulement

5.1 LS, RS

6.1 LS, RS, CS

Ces niveaux peuvent être réglés de 0dB à +10dB par paliers de 1dB.

Réglage du gain de LFE

Le gain du canal LFE par rapport aux autres canaux peut être réglé à l'aide de la commande LFE GAIN de cet écran. C'est indépendant du mode surround sélectionné.

Le réglage est soit 0dB (pas de réglage) soit entre +6dB et +10dB par paliers de 1dB.

Retard du canal

Pour permettre le positionnement, etc. et empêcher une distorsion de phase, etc., les canaux peuvent être retardés les uns par rapport aux autres.

Les retards de canal peuvent être réglés de 0ms à 50.0ms par paliers de 0.1ms.

La technique exacte de mesure et les procédures de correction sortent du cadre de ce manuel.

Réglage du niveau surround général

Ceci se règle en écran OPERATION une fois que les canaux ont été alignés. Pour le travail sur un film, celui-ci est standardisé à 85dBC et pour la télévision à 82dBC ^1 . Le matériel musical peut utiliser un niveau de référence plus élevé.

1 Baissez le niveau du système d'écoute.
2 Réglez la valeur du niveau de référence désiré dans le champ SPL REFERENCE de l'écran OPERATION.
3 Utilisez le POD 3 (ou le POD 1, comme expliqué précédemment) pour régler le niveau de référence désiré.

4 Dirigez votre oscillateur (bruit rose) au niveau nominal vers le système surround (tous les canaux).
5 Réglez le système d'amplification pour que le sonomètre situé à la position d'écoute indique 85dB.

A présent, la commande POD 3 peut servir à réduire le niveau d'écoute. N'augmentez le niveau que si le matériel le permet.

• Le niveau d'écoute peut être réglé entre 0dbC et 65dBC par paliers de 5dB et entre 65dBC et 109dBC par paliers de 1dB.
• Le niveau SPL de référence peut être réglé entre 65dBC et 109dBC par paliers de 1dB.

NOTE

Avec les standards SMPTE, il y a 20dB de marge, aussi le SPL peut-il atteindre 105dB avant que de la distorsion ne se manifeste.

Schéma synoptique

Figure 3.1: Schéma synoptique

Schéma de niveau

Figure 3.2: Schéma de niveau

Performances audio

Niveau maximal	+20dBu	-
Niveau nominal	+4dBu	-
Impédance de sortie	100 Ω-
Rapport signal/bruit	< -113 dBu 2TR IN vers MONITOR OUTPUT 1-8, Fs = 48kHz
Réponse en fréquence	±0,5 dB 20Hz - 20kHz LINE IN vers MONITOR OUTPUT 1-8 au niveau nominal, Fs = 48kHz
	+0,5 dB/-1,5 dB 20Hz - 40kHz LINE IN vers MONITOR OUTPUT 1-8 au niveau nominal, Fs = 96kHz
DHT	<0,005% 1 kHz, LINE IN vers STEREO OUTPUT 1-8 à +4dBu, Fs = 48kHz
Retard du signal	< 1,5 ms Fs = 48,0kHz, LINE IN vers STEREO OUTPUT
	< 0,75 ms Fs = 96,0kHz, LINE IN vers STEREO OUTPUT
Diaphonie	>100dB 1kHz, LINE IN vers MONITOR OUTPUTS 1-8 à 0dBFs, Fs = 48kHz

3 – Référence : Performances audio

TASCAM
