MODE D'EMPLOI PPLS 10800 TROTEC

Remarques concernant la notice 2

Sécurité 3

Informations sur l'appareil 7

Transport et stockage 9

Mise en service. 10

Utilisation. 12

Défauts et pannes 16

Entretien 17

Élimination. 19

Déclaration de conformité 20

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matières explosives

Ce symbole indique que les matières explosives causent des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement relatif aux objets pointus

Ce symbole indique que les objets pointus peuvent être dangereux pour la vie et la santé des personnes.

Avertissement relatif aux blessures des mains

Ce symbole indique l'existence de risques pour la santé des personnes sous la forme de blessures aux mains.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter la notice d’instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessité de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessité de porter des gants de protection.

Vous pouvez télécharger la dernière version de la notice instructions et la déclaration de conformité UE sur le lien suivant:

PPLS 10-750

Considnez générales de sécurité pour les outils électriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un câble électrique) et aux outils électriques sans fil (sans câble électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
• Ne faites pas fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenez les enfants et les personnes représentées à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.
• Évitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru d'électrocution si votre corps est relié à la terre.
• N'exposez pas les outils à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
• èces mobiles. Des cordons d'alimentation endommagés ou emmêlés augmentent le risque d'électrocution.
• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utilisez un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous êtes en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilisez pas d'outils électriques lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.
• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
• Veillez à ne pas vous tenir de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
• èces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans des éléments en mouvement.
• S'il est possible de monter des dispositifs d'aspiration et de récu

L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.

• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils électriques sous prétexte que vous maîtrisez

L'appareil. Toute négligence peut entraîner de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de mieux réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilise pas d'outils electriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Débranche la fiche de la prise de courant et/ou retirez la batterie amovable avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conservez les outils non utilisés hors de portée des enfants. Ne permettez ’ont pas lu ces consignes de l’utiliser. Les outils électromécaniques sont dangereux s’ils sont utilisés par des novices.
• Entretenez bien les outils électriques et les outils insérables. Vérifiez qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre irrégularité pouvant affecter le fonctionnement de l’outil. En cas de dommages, faites réparer l’outil électrique avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Affûtez et nettoyez les outils permettant de couper. Les outils de coupe dotés de piè les à contrôler.
• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles précues peut donner lieu à des situations dangereuses.
• Maintenez les poignées et les surfaces de préhension sèches, propres et exempt

Avertissements de sécurité généraux pour les outils électriques - maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pièces de rechange d'origine.

Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Consignes de sécurité pour les rabots

• îner la perte du contrôle ainsi que de graves blessures.
• Tenez l'outil é mettre également sous tension les parties métalliques de l'outil et de provoquer une électrocution.

Fixez et sécurisez la pièce à usiner au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous contentez de tenir la pièce à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.

• Ne mettez l'outil electroportatif sur la pièce à traitser qu'après l'avoir mis en marche. Il y a sinon un risque d'effet de retour.

N'utilisez pas l'outil pour travailler le métal. Les fers ou le porte-fers risquent d’être endommagés.

• Tenez l'outil électrique fermement à deux mains pendant les travaux et veillez à avoir une position stable. Une manipulation de l'outil electroportatif à deux mains est plus sure.
• N'utilise jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Un câble électrique doit être remplacé par le fabricant, le service après-vente ou un electricien spécialisé. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

Tenez les mains à l'écart du porte-fers. Ne mettez pas la main entre l'outil et la pièce à usiner. N'appuyez pas vos mains à proximité de l'outil. Risque de blessures lors du contact avec les fers du rabot.

• Ne traitez pas les surfaces à travailler avec des liquides contenant des solvants. Des vapeurs toxiques peuvent apparaître lors de l'échauffement du matériel par raclage.
• Utilisez un détecteur adapté pour repérer les conduites d'alimentation non apparentes ou consultez le distributeur d'électricité local. Le contact avec des conduites électriques peut provoquer un incendie ou une électrocution. Un dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des déteriorations de matériel ou causer une électrocution.
• Utilisez exclusivement des fers aiguisés.

Utilisation conforme

Utilisez le PPLS 10-750 / PPLS 10-800 uniquement pour :

• le rabotage de bois sur les surfaces fermes comme les poutres ou les planches,

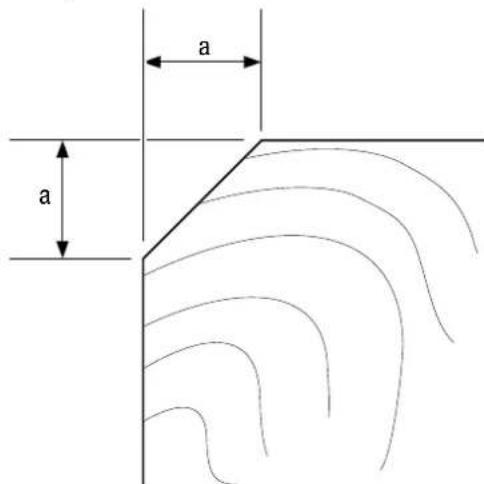

• les chanfreins dans le bois sur les surfaces fermes,
• les feuillures dans le bois sur les surfaces fermes

en respectant les caractéristiques techniques.

Nous recommandons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

L'appareil n'est pas adapté au rabotage du métal.

L'appareil n'est pas conscience pour être utilisé avec des bois humides.

Toute utilisation autre que celle qui est décrite au chapitre

« Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégez ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projetés en risquant de provoquer des blessures.

Portez un masque de protection.

Portez un masque de protection afin de ne pas respirer les poussières nocives qui risquent d’être produites au cours des travaux.

Portez des gants de protection.

Vous protégez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégez contre le risque de vêtements pris dans une pièce en rotation.

Risques résiduels

Avertissement relatif à la tension électrique

Électrocution provoquée par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Assurez-vous de ne pas rencontrer des fils électriques. Une mauvaise manipulation de l'appareil peut causer une électrocution!

Avertissement relatif à la tension électrique

Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif aux matières explosives

La fine poussière produite par le rabotage est facilement inflammable. Il y a un risque d'incendie ou d'explosion.

Utilisez un sac à poussières ou à copeaux, ou encore une aspiration de poussière pour récupérer les poussières générées.

Avertissement de surface chaude

Le portefer peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact du portefer. Ne touchez pas le portefer à mains nues. Portez des gants de protection.

Avertissement relatif aux blessures des mains

Il y a un risque d’écrasement près du porte-fers et de la semelle de base en cas de manipulation imprudente. Portez des gants de protection.

Avertissement relatif aux blessures des mains

Ne mettez pas de doigt ni d'objet dans l’éjection des copeaux. Il y a un risque d’écrasement en cas de manipulation imprudente.

Portez des gants de protection.

Avertissement relatif aux objets pointus

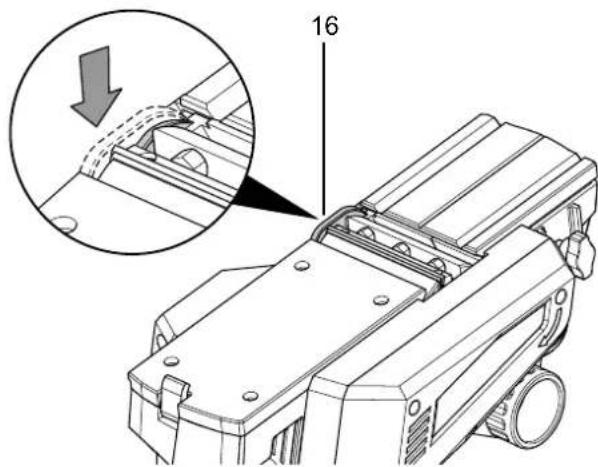

Les fers de rabot ont des bords très aiguisés. Il y a un risque de coupure en cas de manipulation imprudente. Portez des gants de protection.

Avertissement

Poussière toxique!

Les poussières nocives ou toxiques générées lors des travaux représentent un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité. Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amianté.

L'amianté est considérée comme cancérigène.

Avertissement

Risque de blessures provoquées par des pièces projetées dans l'air.

Utilisez un sac à poussières ou à copeaux, ou encore une aspiration de poussière

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuée de manière erronée.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l’entreposage de l’appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

En débranchant la fiche secteur de la prise, vous stoppez immédiatement le fonctionnement de l'appareil. Afin de protéger l'appareil contre tout redémarrage involontaire, laissez la fiche secteur débranchée.

Comportement en cas d'urgence:

1. Arrêtez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil : débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

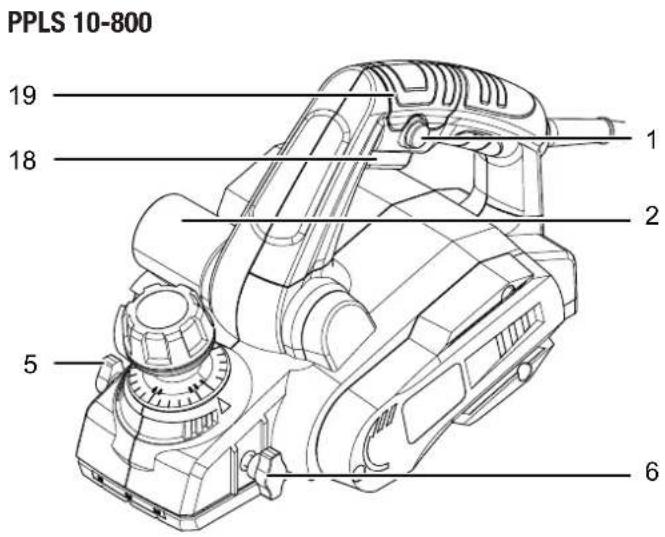

Description de l'appareil

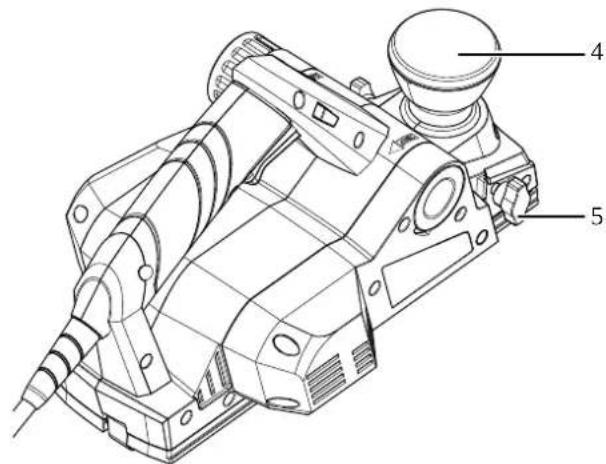

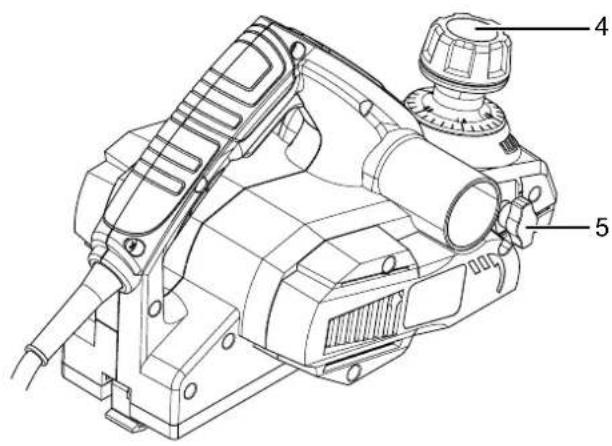

Le PPLS 10-750 respectivement PPLS 10-800 est un rabot électrique destiné au travail des surfaces de bois.

L'appareil est doté d'un régime à vide de 13 000 min^-1 (PPLS 10-750) respectivement 17 000 min^-1 (PPLS 10-800).

La profondeur de sablage peut être réglée jusqu'à

3 millimètres (PPLS 10-750) respectivement 2,5 millimètres (PPLS 10-800) au moyen du bouton rotatif.

La cale de dépose automatique permet de poser le rabot en toute sécurité, sans risque pour la pierre à usiner ni pour les fers de l'appareil.

Les 3 rainures en V sont destinées au biseautage de bords.

L'éjection des copeaux peut se faire à gauche ou à droite au choix.

L'appareil est doté d'un blocage de mise en marche qui empêche tout allumage involontaire.

Les illustrations de cette notice d'instructions se réfèrent à titre d'exemple au modèle PPLS 10-750. Sauf mention contraire, les manipulations et les commentaires s'appliquent aussi au PPLS 10-800.

Représentation de l'appareil PPLS 10-750

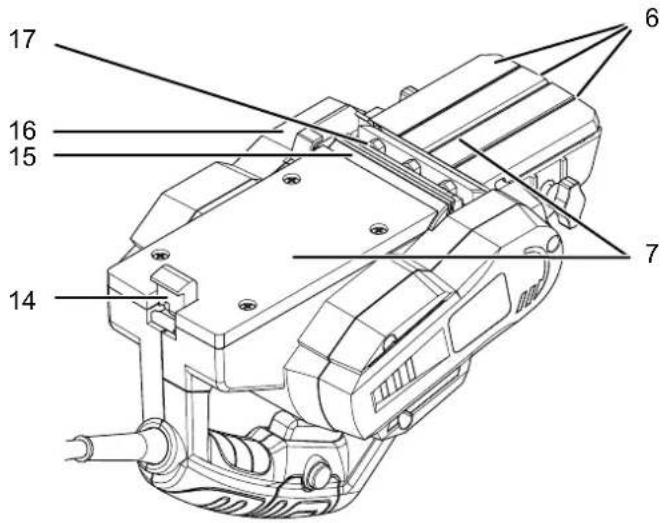

N° Désignation
1 Bouton	marche/arrêt
2 Éjection	des copeaux / raccordement d'aspiration
3 Vis de fixation de la butée parallèle
4 Bouton	rotatif de réglage de la profondeur de rabotage
5 Vis de fixation du guide de feuillage
6 Rainures en V
7 Semelle de base
8 Guide parallèle
9 Guide de feuillage
10 Adaptateur pour aspiration de poussière(PPLS 10-750)
11 sac à poussières (PPLS 10-800)
12 Clé Allen
13 Clé plate

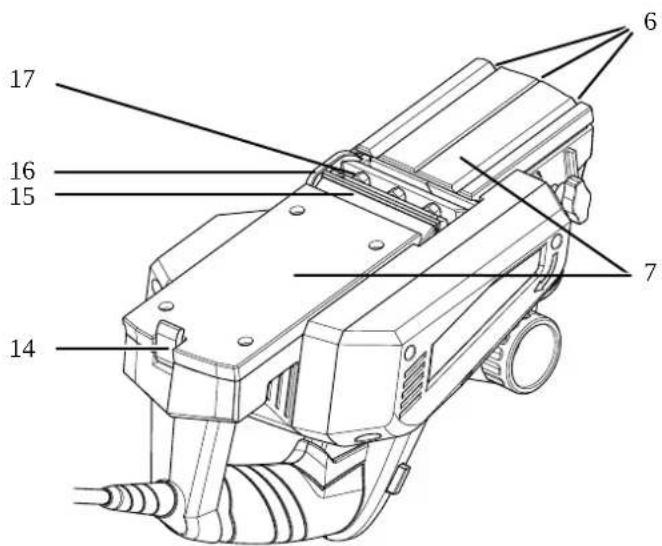

14 Cale de dépose
15 Portefers
16 Carter de protection
17 Élement de serrage avec fer
18 Verrouillage contre la mise en marche
19 Poignée principale

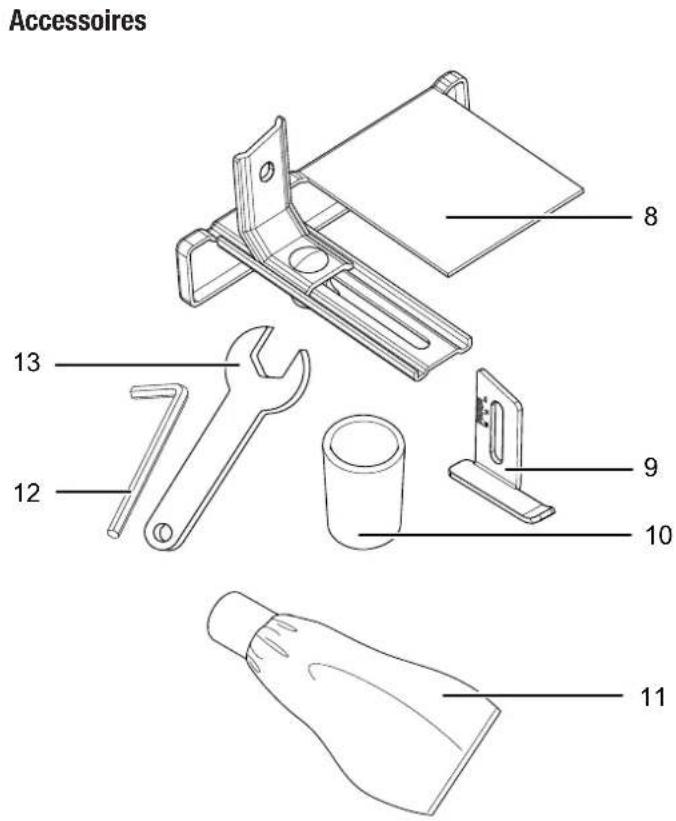

• 1 PPLS 10-750 / PPLS 10-800
• 1 adaptateur pour aspiration de poussière (PPLS 10-750 seulement)
• 1 sac à poussières (PPLS 10-800 seulement)
• 1 guide parallèle 1 guide de feuillage
• 1 clé Allen
• 1 clé plate
• 1 mode d'emploi

Caractéristiques techniques

Paramètre Valeur Valeur
Modèle PPLS 10-750	PPLS 10-800
Raccordement secteur	230 V / 50 Hz 220-240 V / 50 Hz
Puissance absorbée	750 W 800 W
Régime à vide 13 000 min-1	17 000 min-1
Largeur de rabotage	82 mm 82 mm
Profondeur de rabotage	de 0 à 3,0 mm de 0 à 2,5 mm
Profondeur de feuillage	max. 15 mm max. 11 mm
Longueur de cordon	3 m 2 m
Classe de protection	II (double isolation) / ☐
Poids	3,5 kg
Informations relatives aux vibrations selon EN 62841
Valeur d'émission vibratoire ah	5,6 m/s26.47 m/s2
Incertitude K	1,5 m/s21,5 m/s2
Niveau sonores selon EN 62841
Niveau de pression sonore LpA	89 dB(A) 85 dB(A)
Puissance sonore LWA	100 dB(A)	96 dB(A)
Incertitude K	3 dB	3 dB

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• peuvent également servir à une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuée de manière erronée.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pièce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations ressenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l’entreposage de l’appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Le cas échéant, retirez le sac à poussières de l'appareil.
• Le cas échéant, retirez le sac à poussières de l'appareil.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprise :

• Arrêtez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'ordinateil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe au soleil

Déballage de l'appareil

• Sortez l'appareil et les accessoires de leur emballage.

Avertissement relatif à la tension électrique

Électrocution provoquée par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements. N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité de la fourniture et la présence éventuelle de déteriorations.

Avertissement

DANGER de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Réglage de la profondeur de rabotage

Pour le PPLS 10-750, la profondeur de rabotage peut être réglée de 0mm à 3mm par pas de 0,2mm

Pour le PPLS 10-800, la profondeur de rabotage peut être réglée de 0mm à 2,5mm par pas de 0,1mm

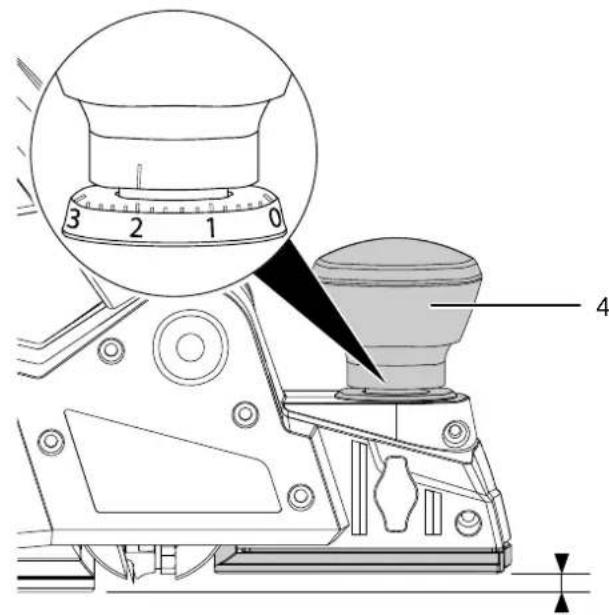

1. Réglez la profondeur de rabotage souhaitée au moyen du bouton rotatif de réglage de la profondeur de rabotage (4).

Montage du guide parallèle

Le guide parallèle aide à travailler de façon précise le long du bord d'une pièce à usiner. De plus, à l'aide du guide parallèle, vous pouvez réduire la largeur de la bande de rabotage ou de la semelle de rabotage reposant sur la pièce.

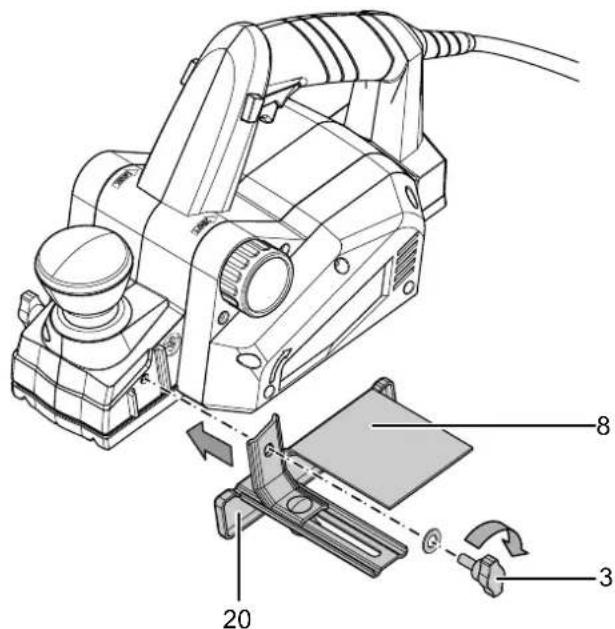

Procédez de la manière suivante pour monter le guide parallèle : 1. Fixez le guide parallèle (8) au moyen de la vis de fixation (3) sur le côté gauche de l'appareil. Assurez-vous que la règle de guidage (20) soit bien dirigée vers le bas.

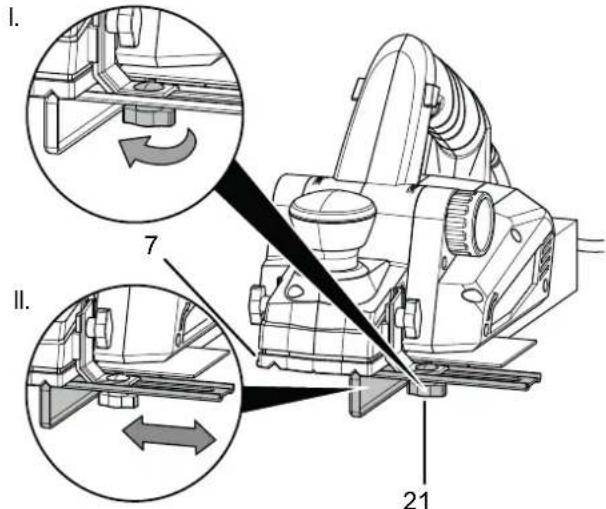

1. Desserrez la vis de réglage (21) afin de régler la largeur de la semelle de rabotage (7) ou la position de guidage.

1. Serrez la vis de réglage (21) lorsque la position désirée est réglée.

Lorsque vous utilisez l'appareil avec le guide parallèle, exercez une légère pression latérale sur celui-ci pendant que vous avancez le long de la pièce à usiner.

Réglage de la profondeur de feuillage

Le guide de feuillage sert à définir la profondeur de feuillage de la bande de rabotage sur la pièce à usiner.

Procédez de la manière suivante pour régler la profondeur de feuillage :

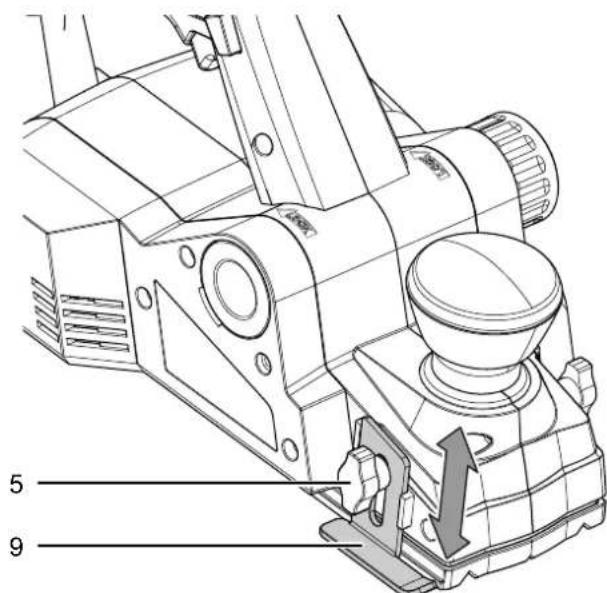

1. Reglez la profondeur souhaitée à l'aide de la vis de fixation (5) du guide de feuillage (9).

En utilisant à la fois le guide de feuillage et le guide parallèle, vous pouvez produire des paliers d'une profondeur (guide de feuillage) et d'une largeur (guide parallèle) définies.

Réglage de l'éjection des copeaux

La description suivante s'applique uniquement au modèle PPLS 10-750.

Vous pouvez monter l'éjection des copeaux sur le côté gauche ou le côté droit de l'appareil selon vos besoins.

L'éjection des copeaux est pré-montée.

Avertissement relatif aux blessures des mains

Ne mettez pas de doigt ni d'objet dans l’éjection des copeaux. Il y a un risque d’écrasement en cas de manipulation imprudente.

Portez des gants de protection.

Avertissement

Poussière toxique !

Les poussières nocives ou toxiques générées lors des travaux représentant un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité.

Portez des lunettes de protection et un masque antipoussière.

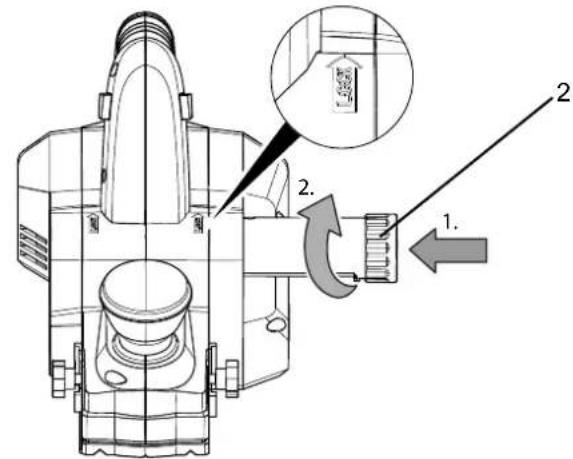

Procédez de la manière suivante pour placer l'éjection des copeaux de l'autre côté de l'appareil :

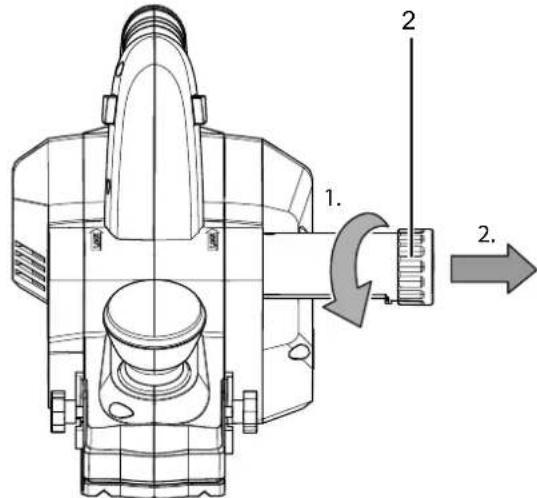

1. Déscrew l'éjection des copeaux (2) en la tournant dans le sens contraire de la flèche (LOCK).
2. Retirez l'éjection des copeaux (2) de l'appareil.

1. Le cas échéant, nettoyez l'éjection des copeaux.
2. Introduisez l’éjection des copeaux dans l’appareil, dans le côté opposé. Ce faisant, observez la position de l’ouverture sur l’appareil et celle de l’encoche sur l’éjection des copeaux.
3. Bloquez I'éjection des copeaux (2) en la tournant à fond dans le sens de la flèche (LOCK). L'ouverture de l'appareil et celle de I'éjection des copeaux doivent correspondre exactement afin que les poussières et les copeaux produits puissant être evacués dans leur intégralité.

Branchement du cordon secteur

1. Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.

Astuces et indications pour la manipulation du rabot

Généralités :

• Ne posez pour commencer que la semelle avant sur la pièce à usiner.
• Ne posez la partie de l'appareil comportant le porte-fer contre la pièce que lorsque le rabot est allumé.
• Faites passer l'appareil sur la pièce à une vitesse régulière. Tenez l'appareil à deux mains : une main sur le bouton rotatif (4) et l'autre sur la poignée (19). Les parties avant et arrière de la semelle doivent reposer complètement sur la pièce.

Rabotage :

• Utilisez exclusivement des fers aiguisés. L'usage de fers émoussés peut entraîner un résultat irrégulier.
• Si vous utilisez toute la largeur du rabot ou si vous travaillez un bois dur, il est recommandé de réduire une profondeur de rabotage réduite et d'avancer à faible vitesse.
• Pour obtenir une meilleure qualité de surface, il est recommandé d'exercer la pression sur le milieu de l'appareil et d'avancer de manière lente et régulière.

Utilisation de la cale de dépose

La cale de dépose facilite la pose de l'appareil et protège la pièce à usiner.

Remarque

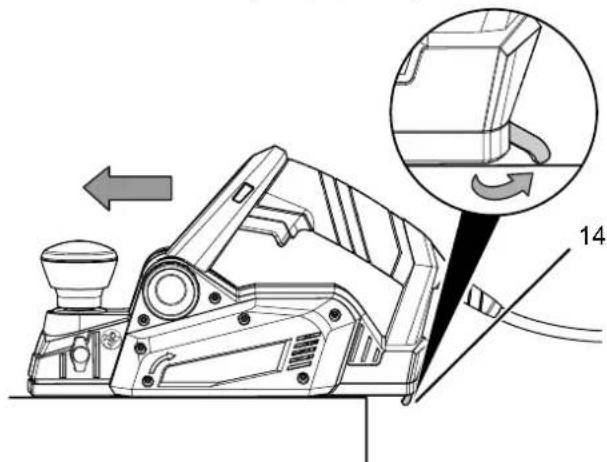

Ne démontez jamais la cale de dépose de l'appareil. L'absence de cale de dépose entraîne une instability de l'appareil et conduit à des dommages sur la pièce et sur l'appareil.

Procédez de la manière suivante pour utiliser la cale de dépose :

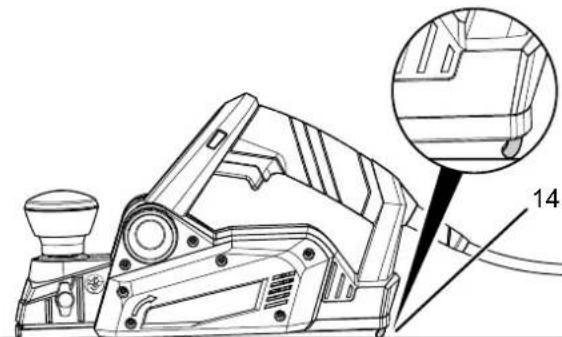

1. Assurez-vous que la cale de dépose (14) se déploie vers le bas lorsque vous souleverz l'appareil, et posez ce dernier sans risque de basculement.

1. Quand vous pouvez reprendre le travail, posez l'appareil tout d'abord avec la semelle avant et amenez, en avançant le rabot, la semelle arrière en contact avec la pièce à usiner. La cale de dépose (14) se replie alors vers le haut.

Mise en marche et arrêt de l'appareil

Portez toujours votre équipement personnel de protection lorsque vous travaillez avec l'appareil.

1. Vérifiez que la profondeur de rapporte réglée est adaptée aux travaux prévus.
2. Vérifiez que la pièce à usiner est bien sécurisée et que la surface de travail est préparée en conséquence.
3. Posez la semelle avant sur la pierce à usiner.

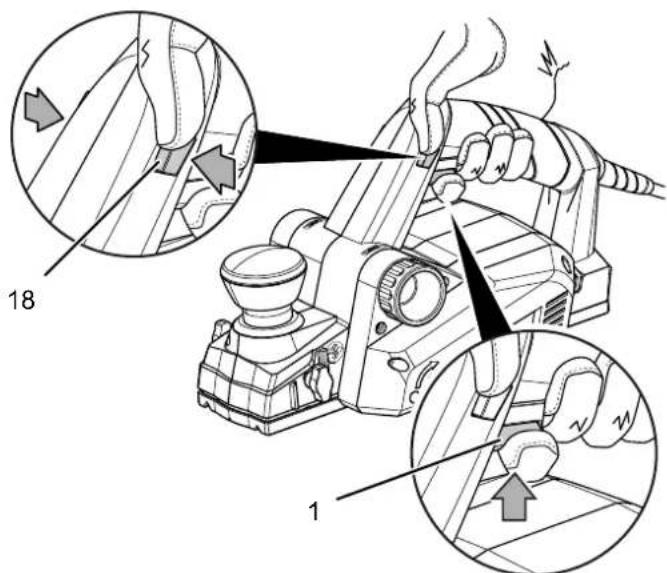

4. Appuyez sur le verrouillage de mise en marche (18) pour actionner l'interrupteur marche / arrêt.

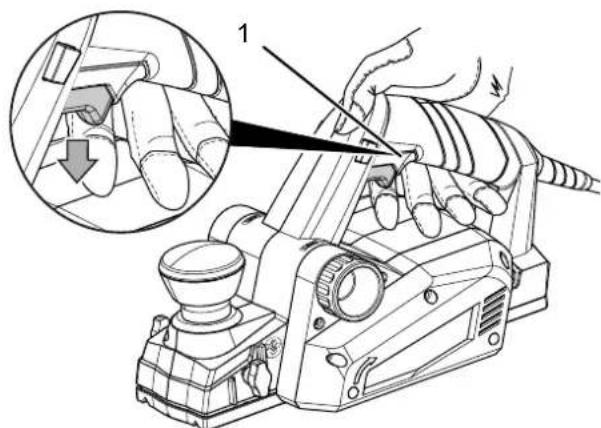

5. Appuyez sur l'interrupteur marche / arrêt (1) et maintenez-le pressé pendant l'utilisation.

1. Guidez l'appareil le long de la pièce à usiner, lentement et avec une pression régulière.
2. Relâchez l'interrupteur marche / arrêt (1) afin d'arrêter l'appareil.

Attention, le porte-fers continue à tourner pendant un certain temps.

1. Assurez-vous que la cale de dépose (14) se déploie vers le bas lorsque vous souleverez l'appareil, et posez ce dernier sans risque de basculement.

Exécution de chanfreins

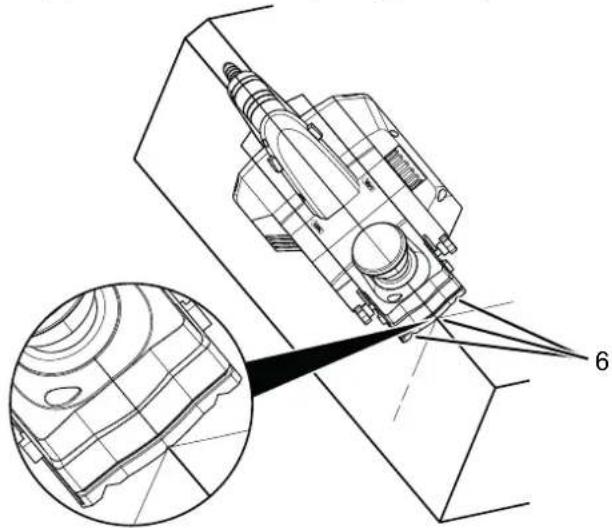

Les rainures en V de la semelle avant permettent de chanfreiner les bords. Elles déterminent la largeur du chanfrein et servent également de guide.

	PPLS 10-750 PPLS 10-800
Rainure utilisée Dimension a (mm) Dimension a (mm)
aucune env. 0 à 4 env. 0 à 3,5
petite env. 2 à 6 env. 2 à 5,5
moyen env. 4 à 9 env. 2,5 à 6
grande env. 6 à 10 env. 4 à 7,5

Procédez de la manière suivante pour chanfreiner un bord :

1. Posez la semelle avant avec la rainure en V désirée (6) sur le bord de la pièce à usiner. Faites attention à ce que l'appareil soit incliné par rapport à la pièce à usiner.

1. Guidez l'appareil le long du bord en exerçant une pression régulière.

Raccordement de l'aspirateur

Vous pouvez raccorder un aspirateur à l'appareil.

La fourniture du modèle PPLS 10-750 comprend en supplément un adaptateur pour l'aspiration des poussières (10) qui permet le raccordement de tuyaux de petit diamètre.

Attention

Utilisez toujours un aspirateur spécifique pour l'aspiration de matériel aux nocifs pour la santé ou toxiques.

Procédez de la manière suivante pour raccorder l'aspiration de poussière :

1. Si nécessaire, changez le côté de l'éjection des copeaux comme il est décrit au chapitre « Réglage de l'éjection des copeaux »

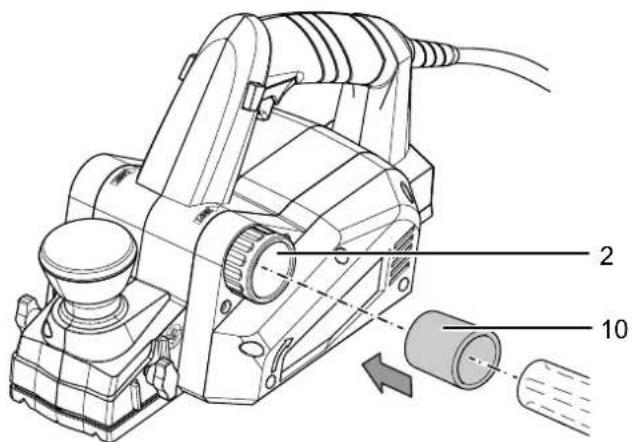

2. Raccordez un aspirateur adapté (par ex. un aspirateur industriel) directement à l'éjection des copeaux (2).
3. Au besoin, vous pouvez tout d'abord monter sur le PPLS 10-750 l'adaptateur pour l'aspiration de poussière (10) sur l'éjection de copeaux (2).

Installation du sac à poussières

La fonction décrite ci-après s'applique au modèle PPLS 10-800 en liaison avec le sac à poussières (11) inclus dans la fourniture.

Pour le modèle PPLS 10-750, cette fonction est optionnelle dans le cas de l'utilisation d'un sac à poussières approprié.

Si vous souhaitez utiliser un sac à poussières pour les petits travaux. Assurez-vous de vider régulièrement le sac pour qu'une quantité suffisante de poussière ou de copeaux puisse toujours être emmagasinée.

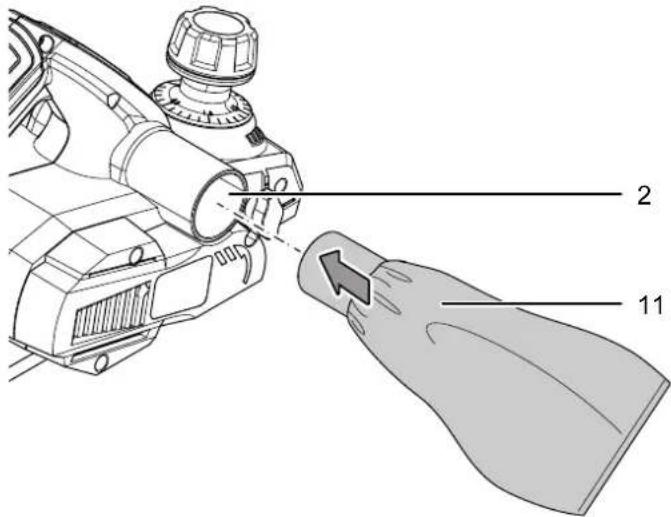

Utilisez le sac à poussières (11) pour le modèle PPLS 10-800 ou un sac à poussières adaptée pour le modèle PPLS 10-750 de la manière suivante :

1. Enlevez fermement le sac à poussières (11) dans l'éjection des copeaux (2).
2. Videz le sac à poussières (11) à temps, afin que l’aspiration de poussière reste idéale et permette l’extraction d’une quantité suffisante de poussières et de copeaux.

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Au besoin, laissez refroidir l'appareil. Le cas échéant, retirez l'aspiration de poussière de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société TROTEC.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un défaut ni d'une panne. Ce phénomène disparaît rapidement après un certain temps de fonctionnement.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.

Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.

Attendez au moins 10 minutes avant de remettre l'appareil en marche.

La puissance de l'appareil diminue :

• Contrôlez l'existence éventuelle d'un patinage entre le porte-fers et le moteur. Ceci indique une usure de la courroie d'entraînement. Celle-ci doit être remplacée. Contactez le service après-vente de TROTEC.
• Vérifiez que les fers sont correctement en place. Le cas échéant, montez-les correctement, voir chapitre Changement d'outil.
• Contrôlez le tranchant des fers et remplacez-les le cas échéant, voir chapitre Changement d'outil.
• Vérifiez que l'éjection des copeaux n'est pas bouchée. Le cas échéant, nettoyez-la, voir chapitre Nettoyage.

Le rabotage ne donne pas le résultat escompté.

• Contrôlez la profondeur de rabotage, ajustez-la au besoin.
• Vérifiez que l'éjection des copeaux n'est pas bouchée. Le cas échéant, nettoyez-la.

L'appareil devient brûlant :

Veillez à ne pas exercer une pression trop élevée sur l'appareil pendant le travail. - Les fentes d'aération doivent être libres afin d'éviter une surchauffe du moteur. - Attendez au moins 10 minutes avant de remettre l'appareil en marche.

Remarque

Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Avertissement relatif à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez entièrement refroidir l'appareil.

Avertissement relatif à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Indications de maintenance

Aucune pièce à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas être lubrifié après le nettoyage.

Avertissement relatif à la tension électrique

Risque d'électrocution provoquée par la détention de liquide dans le boîtier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.
• Enlevez poussières et copeaux de l'éjection des copeaux. Si celle-ci est bloquée, nettoyez-la avec des moyens appropriés (par ex. de l'air comprimé).
• Enlevez poussières et copeaux du sac à poussières.
• Nettoyez régulièrement la cale de dépose afin qu'elle puisse se mouvoir librement.

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relatif aux blessures des mains

Il y a un risque d’écrasement près du porte-fers et de la semelle de base en cas de manipulation imprudente. Portez des gants de protection.

Avertissement relatif aux objets pointus

Les fers de rabot ont des bords très aigus. Il y a un risque de coupure en cas de manipulation imprudente. Portez des gants de protection.

Remplacez toujours les fers deux par deux.

Les fers sont dotés de deux tranchants chacun et peuvent être retournés une fois lorsqu'ils sont usés. Lorsque les deux tranchants des fers sont émoussés, ceux-ci doivent être remplacés par des nouveaux.

Les fers ne doivent pas être aiguisés!

Les vis six pans ne doivent pas être dévissées! La clé Allen ne sert qu'à modifier la hauteur de l'élément de serrage lorsqu'un nouveau type de fers doit être mis en place.

Procédez de la manière suivante pour retirer ou replacer les fers :

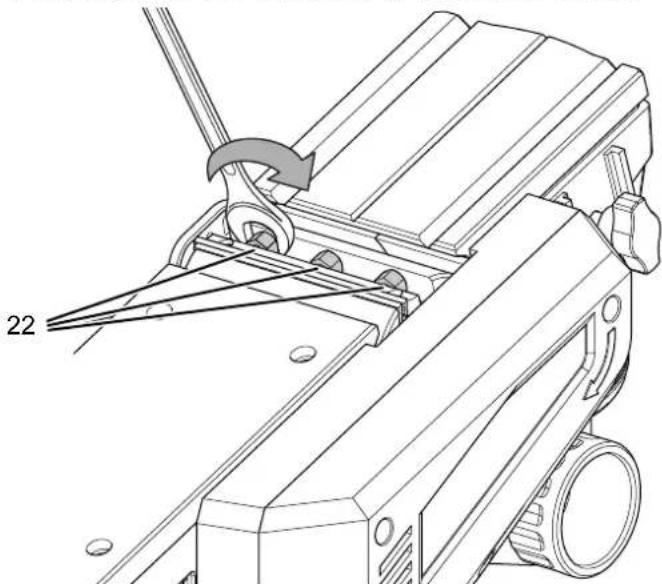

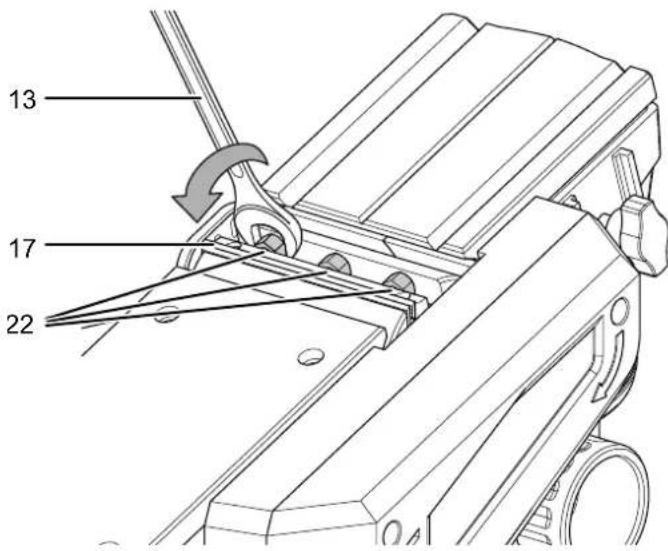

1. Dévissez les 3 écrous (22) d'un élément de serrage (17) à l'aide de la clé plate (13).

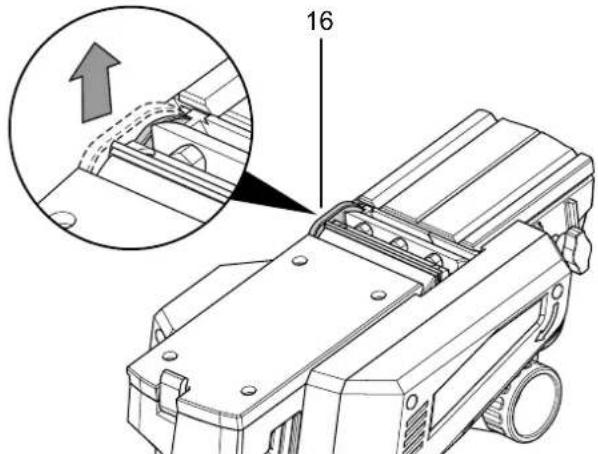

1. Repoussez le cache de protection (16) du porte-fers et maintenez-le pressé.

1. Faites coulisser latéralement l'élément de serrage (17) pour le sortir du porte-fers (15).

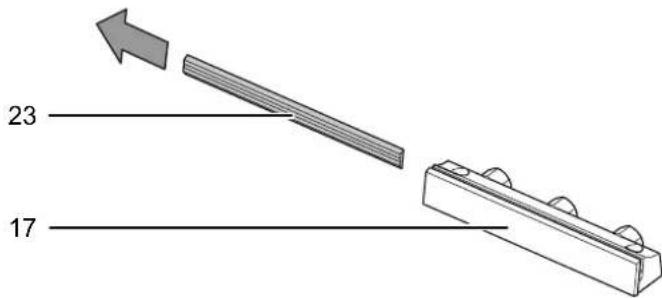

1. Glissez prudemment le fer (23) hors de l'élément de serrage (17) au moyen d'un outil approprié.

1. Au besoin, nettoyez l'objet de serrage et le fer avec un chiffon sec non pelucheux ou avec un pinceau.
2. Retournez ou remplacez le fer.

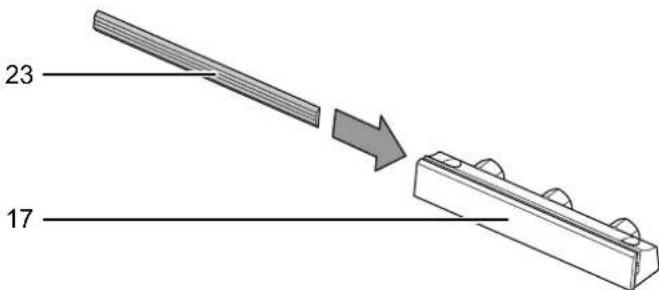

3. Faites prudemment glisser le fer (23) dans l'élément de dévissage (17).

1. Repoussez le cache de protection (16) du porte-fers et maintenez-le pressé.

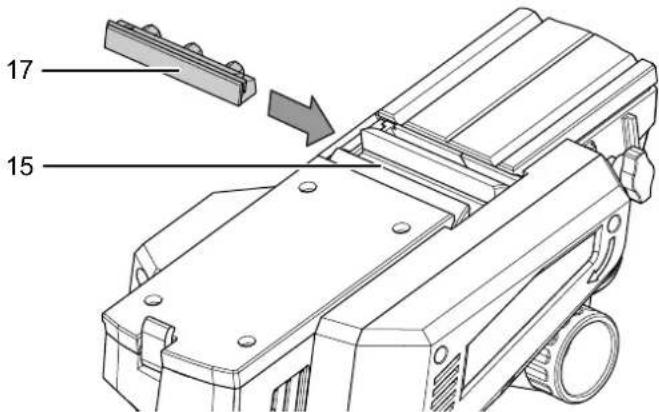

2. Faites glisser l'élément de serrage (17) pour le faire entrer dans le porte-fers (15). Faites attention à la bonne orientation du tranchant du fer.

1. Relâchez le cache de protection (16) du porte-fers afin qu'il se remette en position.

1. Resserrez les trois écrous (22) de l'objet de serrage.

1. Tournez le porte-fers (15) de et répétez l'opération avec le deuxième élément de serrage.

Élimination

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de désirer.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PPLS 10-750

PPLS 10-800

Type: rabot

Normes harmonisées appliquées :

EN 55014-1:2017 EN 62841-1:2015 EN 62841-2-14:2015

Normes et spécifications techniques nationales appliquées :

EN 55014-2:2015 EN 61000-3-3:2013/A1:2019 ENIEC61000-3-2:2019

Nom du fabricant et de la personne autorisée à établir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Téléphone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 26.08.2021
