Caractéristiques techniques	Puissance : 900 W, Longueur de lame : 60 cm, Écartement des dents : 28 mm, Poids : 3,5 kg
Utilisation	Idéal pour tailler les haies, arbustes et petits arbres dans les jardins.
Maintenance et réparation	Affûtage régulier des lames recommandé, nettoyage après chaque utilisation, vérification des câbles électriques.
Sécurité	Utiliser des gants de protection, porter des lunettes de sécurité, débrancher l'appareil lors de l'entretien.
Informations générales	Garantie : 2 ans, Conçu pour un usage domestique, Niveau sonore : 95 dB.

FOIRE AUX QUESTIONS - PH 900e STIGA

Comment puis-je démarrer le STIGA PH 900e ?

Assurez-vous que la batterie est complètement chargée. Appuyez sur le bouton d'alimentation, puis maintenez enfoncé le bouton de démarrage jusqu'à ce que le taille-haies commence à fonctionner.

Quelle est la durée de vie de la batterie du STIGA PH 900e ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut fonctionner jusqu'à 60 minutes sur une charge complète.

Que faire si le taille-haies ne coupe pas correctement ?

Vérifiez si les lames sont propres et exemptes de débris. Si elles sont usées ou endommagées, envisagez de les remplacer.

Comment entretenir le STIGA PH 900e ?

Nettoyez les lames après chaque utilisation, vérifiez régulièrement les vis et les boulons, et stockez l'appareil dans un endroit sec.

Le STIGA PH 900e est-il résistant à la pluie ?

Le STIGA PH 900e est conçu pour être utilisé par temps sec. Évitez de l'utiliser sous la pluie ou dans des conditions humides pour préserver sa durabilité.

Puis-je utiliser le STIGA PH 900e sur de grandes haies ?

Oui, le STIGA PH 900e est adapté pour tailler des haies de taille moyenne à grande, mais veillez à ne pas dépasser les capacités de l'appareil.

Que faire si le taille-haies s'arrête soudainement pendant l'utilisation ?

Vérifiez que la batterie est chargée et que l'appareil n'est pas en surchauffe. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Où puis-je trouver des pièces de rechange pour le STIGA PH 900e ?

Les pièces de rechange peuvent être trouvées auprès de revendeurs agréés STIGA ou sur le site officiel de STIGA.

MODE D'EMPLOI PH 900e STIGA

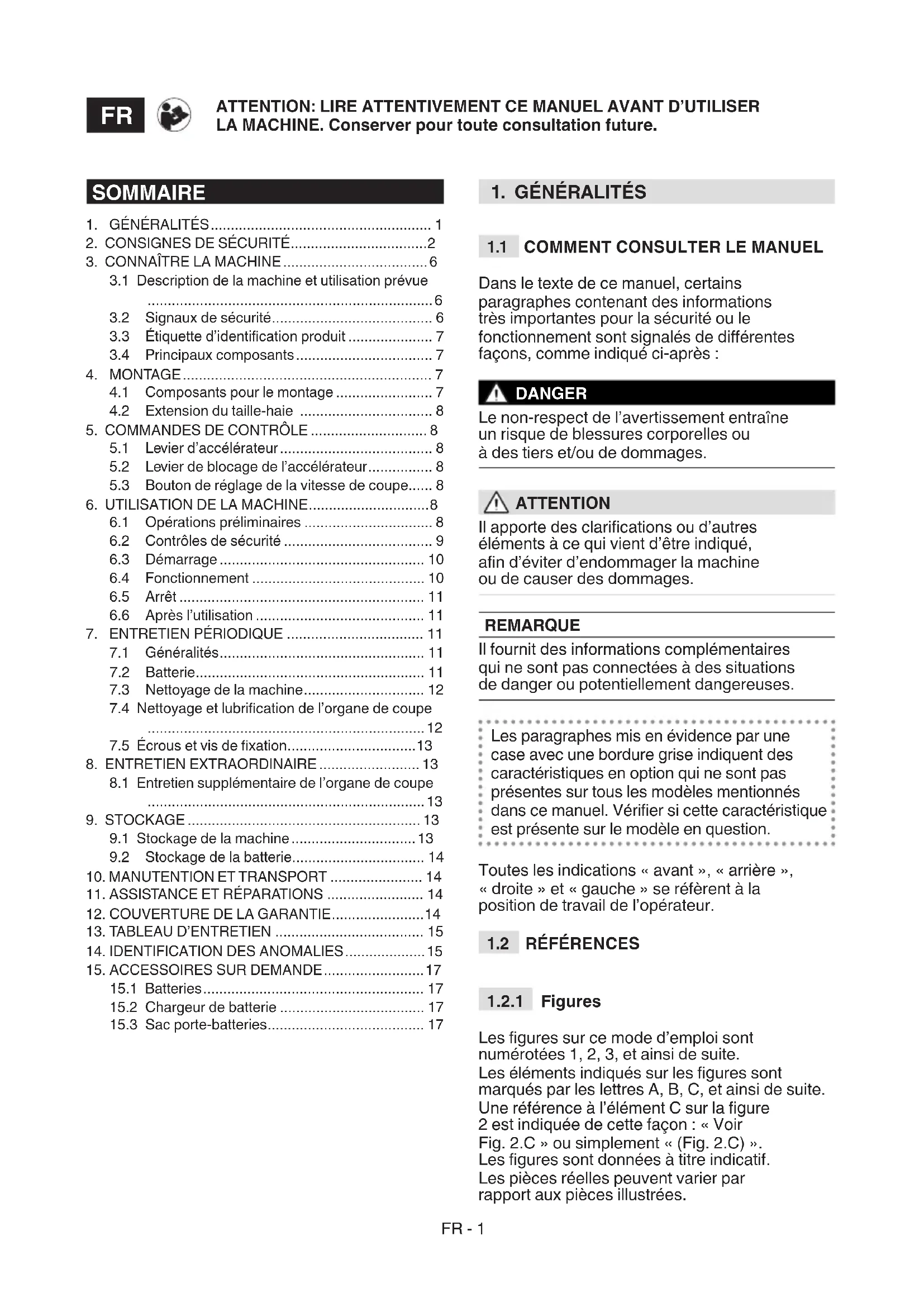

FR Taille-haie sur perché a batterie MANUEL D'UTILISATION

ATTENTION: Ire attentivement le manuel avant d'utiliser cette machine.

HR Skare za zivicu za rad na visini, s baterijskim napajanjem PRIRUCNIK ZA UPORABU

POZOR: prije uporabe stroja, pažljivo pročitajte oval priručnilk.

3.1 Description de la machine et utilisation prévue 6
3.2 Signaux de sécurité 6
3.3 Etiquette d'identification produit 7
3.4 Principaux composants 7

1. MONTAGE 7

4.1 Composants pour le montage 7
4.2 Extension du taille-haie 8

5.COMMANDES DE CONTROL 8

5.1 Levier d'accelerateur 8
5.2 Levier de blocage de I'accelerateur 8
5.3 Bouton de réglage de la vitesse de coupe.... 8

1. UTILISATION DE LA MACHINE 8

6.1 Opérations préliminaires 8
6.2 Contrôles de sécurité 9
6.3 Demarrage 10
6.4 Fonctionnement 10
6.5 Arret 11
6.6Après l'utilisation 11

1. ENTRETIEN PÉRIODIQUE 11

7.1 Généralités 11
7.2 Batterie 11
7.3 Nettoyage de la machine 12
7.4 Nettoyage et lubricification de l'organe de coupe 12
7.5 Ecrous et vis de fixation 13

8.1 Entretien supplémentaire de l'organe de coupe 13

9.STOCKAGE 13

9.1 Stockage de la machine 13
9.2 Stockage de la batterie 14

1. MANUTENTION ET TRANSPORT 14

2. ASSISTANCE ET RÉPARATIONS 14

3. COUVERTURE DE LA GARANTIE 14
4. TABLEAU D'ENTRETIEN 15
5. IDENTIFICATION DES ANOMALIES 15
6. ACCESSORIES SUR DEMANDE 17

15.1 Batteries 17
15.2 Chargeur de batterie 17
15.3 Sac portebatteries 17

1. GÉNÉRALITÉS

1.1 COMMENT CONSULTER LE MANUEL

Dans le texte de ce manuel, certains paragraphs contenant des informations très importantes pour la sécurité ou le fonctionnement sont signalés de différentes façon, comme indiqué ci-après :

DANGER

Le non-respect de l'advertissement entraine un risque de blessures corporelles ou à des tiers et/ou de dommages.

ATTENTION

Il apporte des clarifications ou d'autres éléments à ce qui vient d'être indiqué, afin d'éviter d'endommager la machine ou de cause des dommages.

REMARQUE

Il fournit des informations complémentaires qui ne sont pas connectées à des situations de danger ou potentiellement dangereuses.

Les paragraphs mis en évidence par une case avec une cordure grise indiquent des caractéristiques en option qui ne sont pas presents sur tous les modèles mentionnés dans ce manuel. Vérifier si cette caractéristique est presente sur le modele en question.

Toutes les indications « avant », « arrrière », « droite » et « gauche » se reférènt à la position de travail de l'opérateur.

1.2 RÉFERENCES

1.2.1 Figures

Les figures sur ce mode d'emploi sont numéroétées 1, 2, 3, et ainsi de suite.
Les éléments indiqués sur les figures sont marqués par les lettres A, B, C, et ainsi de suite. Une ↔ reference à l'élement C sur la figure 2 est indiquée de cette façon : « Voir Fig. 2.C » ou simplement « (Fig. 2.C) »
Les figures sont données à titre indicatif. Les pièces réelles peuvent varier par rapport aux pièces illustrées.

1.2.2 Titres

Le manuel est divisé en chapitres et en paragraphs. Le titre du paragraphe « 2.1 Formation » est un sous-titre de « 2. Normes de sécurité ». Les références à des titres ou paragraphs sont signalées par l'abréviation chap. ou paragr. suivie du numéro correspondant. Exemple : « chap. 2 » ou « paragr. 2.1 »

2. CONSIGNES DE SECURITÉ

2.1 AVERTISSEMENTS GÉNÉRAUX DE SECURITÉ POUR LES OUTILS ÉLECTRIQUES

DANGER

Lire tous les averissements de sécurité, instructions, illustrations et specifications qui sont fournis avec la machine. Le non-respect des instructions ci-dessous peut provoquer un chic électrique, un incendie et/ou des blessures graves.

Conserver tous les averissements et instructions pour reference future.

Le terme « outil électrique » mentionné dans les avertissements fait liérefération à la machine alimentee par le secteur (avec cable) ou par batterie (sans cable).

1) Sécurité de la zone de travail

a) Garder la zone de travail propre et bien éclairée. Les zones en désordre ou certains facilitent les accidents.
b) Ne pas utiliser l'outil électricque dans des atmosphères explosives, par exemple en présence de liquides inflammbables, de gaz ou de poussière. Les outils électricques générent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
c) Tenir les enfants et les passants à distance lors de l'utilisation d'un outil électrique. Les distractions peuvent entraîner une perte de contrôle.

2) Sécurité électrique

a) Éviter de toucher les surfaces à la masse ou à la terre comme les tuyaux, les radiateursurs, les cuisines et les frigos. Le risque de chic électrique augmente si le corps est mis à la masse ou à la terre.
b) Ne pas exposer les outils électriques à la pluie ou à des environnements humides. L'eau qui penètre dans

un outil electrique augmente le risque de chic electrique.

3) Sécurité personnelle

a) Il faut être prudent, contrôler tout ce que l'on fait et faire preuve de bon sens lors de l'utilisation d'un outil électrique. Ne pas utiliser l'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'un outil électrique peut provoquer des blessures graves.
b) Utiliser des équipements de protection individuelle. Toujours porter des lunettes de sécurité. L'utilisation d'équipements de protection individuelle, tels que des masques respiratoires, des chaussures antidéraptantes, des casques pour la tête ou contre le bruit, réduit le risque de blessures.
c) Éviter les démarrages involontaires. Vérifier si l'appareil est étant avant d'insérer la batterie, de saisir ou de transporter l'outil électrique. Le transport d'un outil électrique avec le doigt sur l'interrupteur ou le montage de la batterie avec l'interrupteur sur « ON » facilitent les accidents.
d) Retirer chaque clé ou outil de réglage avant d'allumer l'outil électrique. Une clé ou un outil qui reste en contact avec une partie tournante de la machine peut provoquer des blessures.
e) Ne pas se pencher. Toujours rester en appui et en équilibre. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
f) Porter des vêtements ajustats. Ne pas porter de vêtements larges ni de bijoux. Garder les cheveux et les vêtements loin des pieces mobiles. Les vêtements déboutonnés, les bijoux ou les cheveux longs peuvent rester accrochés dans les parties mobiles.
g) S'il y a des apparciels à connecter à des installations d'aspiration et de collecte de poussière, vérifier sils sont connectés et utilisés de manière appropriée. L'utilisation de ces apparciels peut réduire les risques liés à la poussière.
h) Ne pas laisser la familiarité acquise avec l'utilisation de la machine devenir de la néligence, ignorant les principes de sécurité de l'outil électrique. Une action imprudente peut provoquer des blessures graves en une fraction de seconde.

4) Utilisation et protection de l'outil électrique

a) Ne pas surcharger l'outil electrique. Utiliser l'outil electrique adapté au travail à effectuer. L'outil electrique approprié effectuera le travail比较好 et en toute sécurité, à la vitesse pour laquelle il a été concu.
b) Ne pas utiliser l'outil électrique si l'interrupteur n'est pas en mesure de le démarrer ou de l'arrête.

Un outil electrique qui ne peut pas etre activé avec l'interrupteur est dangereux et doit etre réparé.

c) Retirer la batterie de la machine avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'outil électrique. Ces mesures de prévention liées à la sécurité réduisent le risque de démarrage accidentel de l'outil électrique.
d) Ranger les outils electriques inutilisés hors de portée des enfants et ne pas permettre à des personnes qui ne connaissent pas l'outil et ces instructions-d'utiliser la machine. Les outils electriques sont dangereux entre les mains d'utilisateurs inexplémentés.
e) Prendre soit de l'entretien des outils électriques et des accessoires.

Vérifier le désignement ou le mauvais raccordement des pieces mobiles, la presence de pieces cassées et toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommage, l'outil électrique doit être réparé avant de l'utiliser. De nombreux accidents sont causés par un mauvais entretien.

f) Les organes de coupe doivent toujours être propres et affilés. Un entretien ajustat des organes de coupe, avec les parties tranchantes bien affuétées, permet de mistrés les contrôle et d'éviter les grippages.
g) Utiliser l'outil electrique et ses accessoires conformément aux instructions fournies, en fonction des conditions de travail et du type de travail à effectuer. L'utilisation d'un outil electrique pour des opérations autres que celles envisagées peut entraîner des situations dangereuses.
h) Garder les poignées et les surfaces de préhension séches et propres, sans traces d'huile ni deGRAisse. Si les poignées et les surfaces de préhension sont glissantes, elles ne permettront pas de manipuler et de contröler l'outil en toute sécurité dans des situations inattendues.

6) Utilisation et précautions d'emploi des outils à batterie

a) Pour charger la batterie, utiliser uniquement des chargeurs de batterie recommendés par le fabricant. Un chargeur adapté à un type de batterie peut creer un risque d'incendie, de choc électrique, de surchauffe ou de fuite de liquide corrosif de batterie lorsqu'il est utilisé avec une autre batterie.
b) Utiliser uniquement des batteries spécifiques prévues pour vous outil. L'utilisation de toute autre batterie peut entrainer un risque de blessure et d'incendie.
c) Lorsque la batterie n'est pas utilisée, elle doit être tenue à l'ecart d'autres objets metalliques tels que des agrafes, des pieces de monnaie, des clés, des clous, des vis ou autres petits objets metalliques qui pouraient provoquer un court-circuit des contacts. Un court-circuit entre les contacts de la batterie peut provoquer des combustions ou des incendies.
d) Une batterie defectueuse peut provoquer une fuite de liquide.

Eviter tout contact avec le liquide. En cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec les yeux, consulter également un médecin. Une fuite de liquide de la batterie peut provoquer une irritation cutanée ou des brûlures.

e) Ne pas utiliser une batterie ou un outil endommagé ou modifié. Les batteries endommagées ou modifiées peuvent partager un comportement imprévisible entrainant un incendie, une explosion ou un risque de blessure.
f) Ne pas exposer la batterie ou l'outil au feu ou à une température excessive. L'exposition au feu ou à des températures supérieures à 130^ peut provoquer une explosion.
g) Recharger uniquement a température ambiante, entre 0^ et +45^ . Ne pas charger la batterie ou l'outil en dehors de cette plage de température. Une charge incorrecte ou a des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

7) Assistance

a) Faire réparer l'outil électrique par du personnel qualifié, en utilisant uniquement des pieces de rechange d'origine. Cela permet de garantir la sécurité de l'outil électrique.

b) Ne pas effectuer des réparations sur la batterie. Les activités de réparation doivent être effectuées par le fabricant ou par un centre d'assistance spécialisé.

2.2 CONSIGNES DE SECURITE SPECIFIQUES AUX TAILLE-HAIES

Pour réduire le risque d'électrocution, ne jamais utiliser le taille-haie à tige après une ligne électrique quelconque. Le contact avec les lignes electriques ou l'utilisation à proximé d'elles peut causeer des blessures graves ou des chocs electriques, voir la mort.
- Si l'organe de coupe heurte un corps étranger ou si le taille-haie commence à produit des vibrations ou des bruits inhabituels, arrêté le moteur et laisser la machine s'arrêté. Débrancher la batterie et agir comme suit :

1. Vérifier les dommages.
2. Vérifier s'il y a des pieces desserrées et les serrer.
3. Remplacer ou réparer les pieces endommagées par des pieces de caractéristiques équivalentes.
4. Soyez toujours conscients de ce qui vous entoure et soyez attentifs à tous les risques possibles dont vous pourriez ne pas vous apercevoir à cause du bruit de la machine.
   Utiliser toujours le taille-haie à tige avec les deux mains. Soutenir le taille-haie à tige des deux mains pour éviter la perte de contrôle.
5. Porter toujours un casque de protection lorsqu'on utilise le taille-haie à tige. La chute de débris peut causeur de graves blessures corporelles.
   Garder toutes les parties du corps éloignées de la lame de coupe. Ne pas-retirer le matériel découpe ou tenir fermement le matériel à couper pendant le fonctionnement de la lame. Veiller à ce que l'interrupteur soit en position d'arrêt lors du retrait du matériel découpe. Un moment d'inattention lors de l'utilisation du taille-haie peut provoquer des blessures graves.
6. Transporter le taille-haie en le tenant par la poignée avec la lame immobile. Toujourns monter la protection de I'organe de coupe pendant le transport ou le stockage de la machine. Une manipulation correcte du taille-haie reduit le risque de blessures causees par les lames.
7. Saisir l'outil électrique uniquement par les surfaces isolées des poignées, car la lame pourrait entrer en contact avec des cables cachés. Le contact

de la lame de coupe avec un cable sous tension peutmettre sous tension les parties metalliques de l'outil et provoquer un chic electrique pour I'opérateur.

• Ne jamais permettre à des enfants ou à des personnes ne connaissant pas suffisamment les instructions d'utiliser la machine. La reglementation locale peut fixer un âge minimum pour l'utiliseur.
  Lors du transport ou de la remise du taille-haie, monter toujours la protection de la lame. Un bonnne manutention du taille-haie réduira le risque de blessures corporelles causées par les lames.
• Ne pas utiliser le taille-haie en cas de mauvais temps, rundout lorsque il existe le risque d'éclairs. Ceci réduit le risque d'être.frappé par un éclair.

DANGER

En cas de casse ou d'accident pendant le travail, arrêter immédiatement le moteur et éloigner la machine afin de ne pas cause de dommages supplémentaires. En cas d'accidents entrainant des blessures corporelles ou dommages à des tiers, activer immédiatement les procédures de premiers secours les plus déquates à la situation en cours et contacter un établissement de santé pour receivevoir les soins nécessaires. Retirer soigneusement tous les débris qui, s'ils sont ignorés, pouraient cause des dommages ou des blessures aux personnes ou aux animaux.

DANGER

L'exposition prolongée aux vibrations peut cause des léasons et des troubles neurovasculaires (connus aussi comme « phénomène de Raynaud » ou « main blanche »), spécialement aux personnes qui souffrent de troubles de la circulation. Les symptômes peuvent concerner les mains, les poignets et les doigts, ils se manifestent par une perte de sensibilité, engourdissement, démangeaison, douleur, décoloration, ou modifications structurelles de la peau. Ces effets peuvent être amplifiés par les basses températures de l'environnement et/ou par une prise excessive sur les poignées. Quand ces symptômes seprésentent, il faut réduire les temps d'utilisation de la machine et consulter un médecin.

2.3 BATTERIE / CHARGEUR DE BATTERIE

ATTENTION

Les normes de sécurité suivantes font partie intégrante des prescriptions de sécurité du manuel spécifique du chargeur de batterie.

• Pour charger la batterie, utiliser uniquement des chargeurs de batterie recommendés par le fabricant. Un chargeur de batterie inadéquat peut provoquer une électrocution, une surchauffe ou une fuite de liquide corrosif de la batterie.
• Utiliser uniquement des batteries spécifiques prévues pour votre outil. L'utilisation d'autres batteries peut provoquer des léasons et entraine des risques d'incendie.
• Vérifier si le.selecteur du sac portebatteries est sur « OFF » avant d'insérer la batterie. Monter une batterie dans un appeareil électrique allumé peut provoquer des incendies.
• Quand la batterie n'est pas utilisé, la tener loin de toutes agrafes, pieces de monnaie, clés, clous, vis ou autres petits objets métalliques, qui pourrait provoquer un court-circuit des contacts. Un court-circuit entre les contacts de la batterie peut provoquer des combustions ou des incendies.
• Ne pas utiliser le chargeur de batterie dans des lieux contenant des vapeurs, des substances inflammables ou sur des surfaces facilement inflammables, comme le papier, le tissu, etc. Pendant le rechargement, le chargeur de batterie chauffe et peut provoquer un incendie.
• Pendant le transport, veiller à ce que les bornes des accumulateurs n'entrent pas en contact entre elles; ne pas utiliser des caisses métalliques pour le transport.

2.4 PROTECTION DE L'ENVIRONNEMENT

La protection de l'environnement doit être un aspect important et prioritaire pour l'emploi de la machine, au profit de la société civile et de l'environnement où nous vivons.

• Éviter de déranger le voisinage. Utiliser la machine uniquement à des heures raisonnables (ni tout le matin ni tard le soit pour ne pas déranger).
• Suivre scrupuleusement les normes locales pour l'élimination des emballages, des pieces déteriorées ou de tout élément ayant un effet important sur l'environnement; ces déchets ne doivent pas été jetés à la poubelle, mais doivent être séparés et confiés aux centres de collecte prévus, qui procéderont au recyclage des matérieliaux.

• Suivre scrupuleusement les normes locales pour l'élimination des déchets

• Au moment de la mise hors service, ne pas jeter la machine dans l'environnement, mais la livrer à un centre de collecte en suivant les normes locales en vigueur.

Ne pas jeter les équipements electriques dans les déchets menagers. Selon la directive europeenne 2012/19/UE sur les déchets d'equipements electriques etlectroniques et son application

conformément aux normes nationales, les équipements electriques usés doivent être collectés séparément, afin d'être réutilisés de façon éco-compatible. Si les équipementselectriques sont jetsés dans une décharge ou dans un terrain vague, des substances nocives peuvent atteindre la nappe d'eau souterraine et entre dans la chaine alimentaire, faisant à votre santé et à votre bien-être. Pour des informations plus approfondies sur l'élimination de ce produit, contacter l'autorité compétente pour l'élimination des déchets menagers ou leur concessionnaire.

Li-ion

Éliminer la batterie en fin de vie tout en respectant notre environnement. La batterie contient du matériel qui est dangereux pour vous et pour l'environnement. Celle-ci doit être retiree

et éliminée séparément dans une structure qui accepte les batteries au lithium-ion.

Le tri différentiel des produits et emballages usages permet le recyclage des matériaux et leur réutilisation. La réutilisation des matériaux recyclés nous aide à mer la pollution de l'environnement et à la demande de matières premières.

2.5 RISQUES RÉSIDUELS

Meme si toutes les prescriptions de sécurité ont ete respectees, il peut enore subsister certains risques résiduels qu'il est impossible d'exclure. Vues la typologie et la construction de la machine, les dangers potentiels previsibles peuvent etre :

• Projections de matériaux qui peuvent provoquer des lésions oculaires;
• Lésion de l'ouïe, si aucune protection acquistique n'est portée.

3. CONNAITRE LA MACHINE

3.1 DESCRIPTION DE LA MACHINE ET UTILISATION PREVUE

Cette machine est un équipement de jardinage et plus précisé un taillehaie portatif alimenté par batterie.

La machine se compose essentiellement d'un moteur qui entraîne un organe de coupe.

L'opérateur peut actionner les commandes principales en se tenant toujours à une distance de sécurité par rapport à l'organe de coupe.

3.1.1 Utilisation prévue

Cette machine a ete conque et fabriquee pour :

• couper et régulariser des buissons et des haies, constitués d'arbustes à petites branches;
• être utilisée par un seul opérateur.

3.1.2 Usage impropres raisonnablement prévisible

Font partie de l'usage impropre raisonnablement prévisible (à titre d'exemple, mais pas seulement):

tonte de l'herbe en general et en particulier a proximite des cordures ;
- déchiquetage de matériel pour le compostage;
- travaux d'élagage;
- utiliser la machine de sorte à ce que l'organe de coupe se trouve au-dessus de la ligne des épaules de l'opérateur ;
- utiliser la machine pour couper des matériaux d'origine non vegétale ;
- utiliser des organes de coupe autres que ceux mentionnés dans le tableau « Caracteristiques techniques »

3.1.3 Usage impropre

Tout usage autre que ceux cités au paragr. 3.1.1 peut se reveler dangereux et nuire aux personnes et/ou aux choses, il faut donc le considérer comme usage imprope.

REMARQUE

L'usage impropre de la machine implique la déchéance de la garantie et dégage le fabricant de toute responsabilité, en reportant sur l'utilisateur tous les frais dérivants de dommages ou de léssions corporelles à l'utilisateur ou à des tiers.

3.1.4 Type d'utilisateur

Cette machine est destinée à être utilisée par des particuliers, à savoir des opérateurs non professionnelles. Cette machine est destinée à un « usage amateur »

3.2 SIGNAUX DE SECURITÉ

Plusieurs symboles figurent sur la machine (Fig. 2).
Ils ont pour fonction de rappeler à l'utilisateur
les comportements à adopter pour l'utiliser
avec l'attention et la précaution nécessaires.

Signification des symboles :

ATTENTION - DANGER

Cette machine, si elle n'est pas utilisée correctement, peut etre dangereuse pour vous même et pour les autres.

ATTENTION

Lire le manuel d'utilisation avant d'utiliser la machine.

Utiliser des lunettes de protection.

Utiliser des protecteurs.
acoustiques.

Portes des gants de travail épais et antidérapants.

Ne pas exposer à la pluie (ou à l'humidité)

DANGER DE COUPURES

Tenir les mains et les pieds à l'écart des lames.

DANGER DE DÉCHARGE ÉLECTRIQUE

Faire attention aux lignes électriques aériennes pendant les opérations de coupe.

ATTENTION

Les étiquettes autocollantes abimées ou devenues illisibles doivent être remplacées. Demander de nouvelles étiquettes à un centre d'assistance/agréé.

3.3 ETIQUETTE D'IDENTIFICATION PRODUIT

L'étiquette d'identification reprend les données suivantes (Fig. 1):

1. Niveau de puissance sonore
2. Marque de conformité
3. Mois/année de fabrication
4. Type de machine
5. Numéro de série
6. Nom et adresse du fabricant
7. Code article

Transcribe les données d'identification de la machine dans les espaces prevus à cet effet sur l'étiquette apposée à l'arrière de la couverture.

ATTENTION

Utiliser les données d'identification figurant sur l'étiquette d'identification du produit pour tout contact avec l'atelier agreeé.

REMARQUE

L'exemple de la déclaration de conformité se trouve dans les dernières pages du manuel.

3.4 PRINCIPAUX COMPOSANTS

La machine se compose des principaux éléments suivants, auxquels correspondant les fonctions suivantes (Fig. 1):

A. Moteur : il entraine l'organe de coupe.
B. Commandes: ce sont les commandes principales d'accelération.
C. Poignée arrête: poignée de support située à l'arrière de la tige de commande. Elle est saisie avec la main droite.
D. Poignée avant: poignée de support située sur la tige de commande. Elle est saisie avec la main gauche.
E. Support de la machine: élément qui, accroché au sac porte-batteries, aide à soutenir le poids de la machine pendant le travail.
F. Point de fixation : point ou la machine est accrochee au sac porte-batteries.
G. Lame (organe de coupe): c'est l'élément chargede couper la végétation.
H. Protection de la lame (pour le transport et la manutention de la machine): elle protège contre tout contact accidentel

avec les organes de coupe pouvant causer des blessures graves.

I. Sac porte-batteries (accessoire sur demande, paragr. 15.3): dispositif qui loge les batteries.
J. Batterie (équipement sur demande, par. 15.1): apparéil qui alimentée l'outil en électricité.
K. Chargeur de batterie (équipement sur demande, par. 15.2): apparéil utilisé pour recharger la batterie; ses caractéristiques et ses règles d'utilisation sont décrites dans un manuel spécifique. Trois modèles de chargeurs de batterie sont disponibles: K1 (chargeur de batterie rapide); K2 (chargeur de batterie standard); K3 (chargeur de batterie dual).
L. Câble de connexion: cable qui permet de brancher la machine au sac porte-batteries.

4. MONTAGE

DANGER

Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s'exposer à de graves risques ou dangers.

Pour des raisons de stockage et de transport, certains éléments de la machine peuvent ne pas etre assemblés directement en usine mais doivent etre montes après deballage. Pour leur montage, suivre les consignes suivantes.

ATTENTION

Le déballage de la machine et l'achèvement du montage doit être effectuels sur une surface plane et solide, avec un espace suffisant pour la manutention de la machine et des emballages, en utilisant toujours les outils appropriés. Ne pas utiliser la machine avant d'avoir terminé les opérations indiquées à la section « MONTAGE »

COMPOSANTS POUR LE MONTAGE

L'emballage contient les composants pour le montage.

Déballage

1. Ouvrir l'emballage avec attention en veillant à ne pas perdre de composants.
2. Consulter la documentation incluse dans la boite, y compris ce mode d'emploi.
3. Retirer tous les composants non montés de la boite.
4. Enlever la machine de la boite.
5. Eliminer la boite et les emballages en respectant les reglementations locales.

4.1.2 Equipement du sac porte-batteries

Le sac portebatteries arrive déjà assemblé (Fig. 1.l) et il peut être décroché du support des bretelles (Fig. 3) et transporte à la main. Pour décrocher le sec portebatteries, appuyer sur les deux boutons supérieurs (Fig. 3.A). Les logements des batteries se trouvent des deux cotsés du sac (Fig. 4). Sur le côté droit du sac il y a :

• une prise de cable (Fig. 5.A);
• un sélecteur de batterie (Fig. 5.B);
• une prise USB pour charger d'autres disposits (ex. des téléphones portables) (Fig. 5.C)

Afin d'eviter la presence d'un cable libre, il existe des passages des deux côtes et dans la zone arrêté à travers lesquels il est possible de faire passer le cable d'alimentation.

4.2 EXTENSION DU TAILLE-HAIE

• Ouvrir le levier (Fig. 6.A) en suivant le sens indiqué par la flèche;
• tirer ou pousser la tige (Fig. 6.B) jusqu'à obtenir la longueur désirée;
• une fois le réglage effectué, bien reférer le levier en suivant le sens indiqué par la flèche(Fig. 6.A).

ATTENTION

Contrôler périodiquement les raccords pour vérifier s'ils sont bien serrés.

5. COMMANDES DE CONTRÔLÉ

5.1 LEVIER D'ACCÉLÉRATEUR

Le levier de la commande d'accélérateur (Fig. 7.A) permet de démarrer/ arrête l'organe de coupe.

Le levier de blocage de l'accelerateur (Fig. 7.B) permet l'actionnement du levier de commande accelérateur (Fig. 7.A).

5.2 LEVIER DE BLOCAGE DE L'ACCÉLÉRATEUR

Le levier de blocage de l'accelerateur (Fig. 7.B) permet l'actionnement du levier de commande accelérateur (Fig. 7.A).

5.3 BOUTON DE RÉGLAGE DE LA VITESSE DE COUPE

Le bouton de réglage de la vitesse de coupe (Fig. 7.D) permet de désirir trois niveaux de vitesse (Fig 7.E) selon l'élement à couper.

6. UTILISATION DE LA MACHINE

DANGER

Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s'exposer à de graves risques ou dangers.

6.1 OPÉRATIONS PRELIMINAIRS

Avant de commencer à travailler, il faut effectuer une série de contrôle et d'opérations pour assurer que le travail soit effectué de façon convenable et dans des conditions de sécurité maximale.

1.mettre la machine en position horizontal et bien appuyee sur le terrain;
2. contrôle la batterie (paragr. 6.1.1);
3. insérer correctement la batterie dans un des logements du sac porte-batteries (paragr. 7.2.3);
4. porter correctement le sac portebatteries (paragr. 6.1.3).
5. préparer le support de la machine (paragr. 6.1.4).

6.1.1 Contrôle de la batterie

La machine est fournie sans batterie.
Acheter la batterie de capacité la plus adaptée aux exigences de travail et procéder à la recharge complète, en suivant les instructions de la notice du chargeur de batterie.
Les batteries homologuées pour cette machine sont listedes dans le tableau « Données techniques »

REMARQUE

Avant chaque utilisation : Vérifier l'etat de charge de la batterie en suivant les instructions de la notice du chargeur de batterie.

6.1.2 Réglage de l'angle de l'organe de coupe

Le taille-haie est articulé à 112^ et peut être verrouillé en 6 positions.

• Placer la machine sur le sol.
• Soulever le levier (Fig. 8.A).

• Placer le taie-haie à l'angle souhaité (Fig. 8.B).

• Baisser le levier (Fig. 8.C) pour bloquer l'angle du taille-haie.

DANGER

Cette opération doit être réalisée avec la machine arrêtée et débranchée du sac porte-batteries (Fig. 9).

6.1.3 Utilisation du sac porte-batteries

1. Insérer la batterie dans un des logements du sac porte-batteries la poussant à fond jusqu'à entendre un déclic qui la verrouille en place et assure son contact électrique (Fig. 4).
2. Brancher le cable à la prise correspondante et le tournier jusqu'à entendre le déclic qui le bloque en place et assure son contact électrique (Fig. 5.A).
3. Regler les bretelles (Fig. 10.A).
4. Serrer le harnais à l'avant (Fig. 10.B).
5. Brancher le cable à la machine (Fig. 11).
6. Sélectionner la batterie à utiliser (Fig. 5.B).

6.1.4 Utilisation du support de la machine

DANGER

Vérifier féquèment l'efficacité du décrochage rapide (Fig. 10.C) pour permettre de libérer rapidement la machine des sangles en cas de danger.

Le support de la machine doit être porté avant d'accrocher la machine à la fixation prévue et la sangle doit être régée en fonction de la hauteur et de la corpulence de l'opérateur.

• Accrocher le mousqueton (Fig. 10.D) à la fixation correspondante place sur la tige de commande.
• Si nécessaire, actionner le décrochage rapide (Fig. 10.C) pour détacher la machine du harnais.

6.2 CONTROLES DE SECURITE

Executer les contrôles de sécurité suivants et vérifier si les résultats correspondant aux indications des tableaux.

DANGER

Toujours effectuer les contrôle de sécurité avant l'utilisation. Si I'un des résultats differe de ce qui est indiquedans les tableaux, ne pas utiliser la machine! Remetre la machine a un centre d'assistance pour les contrôles et les réparations nécessaires.

6.2.1 Contrôle général

Objet Résultat
Poinnées (Fig. 1.C, 1.D) et protections.	Propres, sèches, fixées correctement et solidement à la machine.
Vis de la machine et de la lame.	Bien fixées (non desserrées).
Passages de l'air de refroidissement.	Non bouchés.
Lame (Fig. 1.G). Affutée, ne	présenteeldom signe d'endommagement ou d'usure.
Protections. Intactes, non	endommagées.
Batterie (Fig. 1.J). Aucun d'ommage sur son boîtier, aucune fuite de liquide.
Machine. Aucun signe	d'endommagement ou d'usure.
Câble de connexion du sac portebatteries (Fig. 1.L).	Aucun signe d'endommagement.
Levier de commande accélérateur (Fig. 7.A), levier de blocage de l'accélérateur (Fig. 7.B).	Les leviers doivent avoir un mouvement libre, nonforcé.
Essai d'actionnement. Aucune vibration anormale. Aucun bruit annormal.

6.2.2 Essai de fonctionnement de la machine

Action Résultat
1. Insérer la batterie dans un des logements du sac porte-batteries (paragr. 7.2.3).2. Brancher la machine au sac porte-batteries au moyen du câble de connexion correspondant (Fig.11).3. Sélectionner la batterie depuis le sélecteur (Fig. 5.B).	La lame ne doit pas se déplacer.
1. Actionner le levier de commande accélérateur (Fig. 7.A). (sans appuyer sur le levier de blocage de l'accéléateur).	Le levier d'accéléateur reste bloqué.
1. Actionner le levier de blocage de l'accélérateur (Fig. 7.A) et le levier de commande accélérateur (Fig. 7.B).	Les leviers doivent avoir un mouvement libre, non forcé. La lame se déplace.
1. Relâcher le levier de commande accélérateur (Fig. 7.A).	Le levier doit automatiquement et rapidement revenir dans la position neutre. La lame doit s'arrête.

6.3 DEMARRAGE

1. Enlever la protection de la lame (Fig. 1.H).
2. Prendre une position ferme et stable;
3. Vérifier que la lame ne touche ni le terrain ni d'autres objets ;
4. Brancher la machine au sac portebatteries au moyen du cable de connexion correspondant (Fig. 11);
5. selectionner la batterie a activer depuis le selecteur (Fig. 5.B)
6. régler la vitesse de coupe (Fig. 7.D);
7. actionner le levier de blocage de l'accelerateur (Fig. 7.B) et le levier de commande accelérer (Fig. 7.A).

6.4 FONCTIONNEMENT

Avant de couper et de régulariser les buissons et les haies pour la première fois, il est conseilé de :

• porter correctement le sac portebatterie et le support de machine;
• d'avoir lu soigneusement les averissements de sécurité et les instructions d'utilisation containues dans ce manuel;
• S'entraîner afin d'acquerir la familiarité nécessaire avec la machine et les techniques de coupe les plus appropriées.

Pourutiliserla machine,procededemsmuite:

• accrocher toujours la machine au sac porte-batterie correctement porté (voir paragr. 6.1.3);
• Toujours tenir fermement la machine à deux mains, la main gauche sur la poignée avant et la main droite sur la poignée arrière, celle que soit la préférence manuelle de l'opérateur.

DANGER

Utiliser toujours la machine au niveau du sol et non pas sur des échelles ou tout autre support instable.

DANGER

Ne pas-retirer le matériel decoupe ou tenir fermement le matériel à couper pendant le fonctionnement de la lame.

Veiller à ce que la machine soit éteinte lors du retrait du matériel découvert.

REMARQUE

Pendant le travail, la batterie est protégée contre une décharge totale par un dispositif de protection qui'est int la machine et bloque son fonctionnement.

6.4.1 Techniques de travail

Il est toujours préféable de couper d'abord les deux cotés verticaux de la haie et ensuite la partie supérieure.

REMARQUE

L'autonomie de la batterie (et donc la surface de vegetation pouvant etre tondue avant sa recharge) depend essentiellement des facteurs décrits au paragr. 7.2.1.

6.4.1.a Coupe vertical

La coupe doit être exécutée en décrivant un arc de cercle de bas en haut en tenant la lame le plus loin possible du corps (Fig. 12).

6.4.1.b Coupe horizontale

Lesailleurs résultats sont obtenus avec la lame (Fig. 13) légèrement inclinée (0^ - 15^) dans les sens de la coupe, avec un mouvement en arc et une avance lente et constante, en particulier dans le cas de haïes très épaisses (Fig. 13).

6.4.2 Conseils d'utilisation

Si les lames se coinject ou sebloquent dans les branches de la haie pendant l'utilisation :

1. arrête tout de suite la machine (par. 6.5);
2. Attendre que l'organe de coupe s'arrête;
3. débrancher la machine du sac porte-batteries (Fig. 9);
4. Retirer le matériel coincide.

6.4.3 Lubrification des lames pendant le travail

Si l'organe de coupe devient trop chaud pendant le travail, les surfaces internes des lames doivent etre lubrifiées (paragr. 7.4).

DANGER

Cette opération doit être réalisée avec la machine arrêtée et débranchée du sac porte-batteries (Fig. 9).

6.5 ARRÉT

Pour arrêté la machine :

• Relachier le levier de commande accélérateur (Fig. 7.A).

DANGER

Après avoir étéint la machine, il faut attendre plusieurs secondes avant que l'organe de coupe ne s'arrête.

ATTENTION

Arreter always the machine pendant les déplacements entre les zones de travail.

DANGER

Pendant les déplacements, ne jamais garder le doigt sur l'interrupteur de sécurité pour éviter un démarrage accidentel.

6.6 APRÉS L'UTILISATION

1. Placer le selecteur du sac portebatteries (Fig. 5.B) sur « OFF »
2. Debrancher la machine du sac porte-batteries (Fig. 9).
3. Extraire le sac porte-batteries.
4. Retirer la batterie de son logement et la recharger (paragr. 7.2.2).
5. Monter la protection de la lame (Fig. 1.H).
6. Laisser le moteur refroidir avant de ranger la machine dans un local quelconque.
7. Effectuer le nettoyage (paragr. 7.3).
8. Vérifier s'il n'y a pas de composants desserrés ou endommasés.
9. Le cas échéant, remplacer les composants endommages et serrer les vis et les boulons évientuèlement desserrés.

DANGER

Toujours debrancher la machine du sac portebatteries (Fig. 9) et monter la protection de la lame (Fig. 1.H) chaque fois que la machine n'est pas utilisée ou est laissée sans surveillance.

7. ENTRETIEN PÉRIODIQUE

7.1 GENÉRALITÉS

DANGER

Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s'exposer à de graves risques ou dangers.

Avant d'effectuer tout contrôle, tout nettoyage ou toute intervention d'entretien/reglage sur la machine :

1. Arreter la machine;
2. Attendre l'arrêt de l'organe de coupe;
3. débrancher la machine du sac porte-batteries (Fig. 9);
4. Retirer la batterie de son logement et la recharger (paragr. 7.2.2);
5. appliquer la protection de la lame (Fig. 1.H), sauf en cas d'interventions sur la lame;
6. Attendre à ce que le moteur soit convenablement refroidi;
7. dire les instructions correspondantes;

8. Porter des vêtements appropriés, des gants de sécurité et des lunettes de protection.

9. Les fréquences et les types d'intervention sont récapitulés dans le « Tableau d'entretien ». Le tableau a pour but de vous aider àmaintenir votre machine en conditions d'efficacité et de sécurité. Il rappelle les principales interventions et la périodicité prévue pour chacune d'elles. Effectuer l'action correspondante en fonction de la première échéance qui se produit.
   L'utilisation de pieces de rechange et d'accessoires qui ne sont pas d'origine et/ou ne sont pas correctement montés pourrait avoir des conséquences négatives sur le fonctionnement et sur la sécurité de la machine. Le fabricant décline toute responsabilité en cas de dommages, accidents ou de lésions causés par ces produits.

10. Les pieces de rechange d'origine sont fournies par les ateliers d'assistance et par les concessionnaires agreés.

ATTENTION

Toutes les opérations d'entretien et de réglage non décrites dans ce manuel doivent être executées par le concessionnaire ou par un centre spécialisé.

7.2 BATTERIE

7.2.1 Autonomie de la batterie

L'autonomie de la batterie est déterminée principalement par :

des facteurs environnementaux, qui produit un plus grand besoin d'énergie :

• une coupe/régularisation de haies très épaisées ou humides;
• une coupe/régularisation d'arbustes à trop grosses branches;
  des comportements de l'utilisateur à évier :

des démarrages et des arrêts féuents pendant le travail ;
- l'utilisation d'une technique de coupe inadaptée par rapport au travail à effectuer (paragr. 6.4.1);

Pour optimiser l'autonomie de la batterie, il est always souhaitable de :

couper la haie lorsqu'elle est sèche ;
- adopter une vitesse de mouvement de coupe adaptée aux conditions de l'arbuste;
- utiliser la technique la plus appropriée pour le travail à effectuer.

REMARQUE

Il est possible de surveiller le niveau de charge de la batterie grâce à l'indicateur correspondant place sur la poignée (Fig. 7.C).

Si I'on peut utiliser la machine pour des sessions de travail plus longues par rapport à ce que la batterie standard permet, il est possible de :

• selectionner sur le sac porte-batteries la deuxieme batterie (le cas échéant) (Fig. 5.B);
  acheter des batterie standard supplémentaires pour remplacer immidiatement la batterie decharge, sans pour autant nuire a la continuité d'utilisation;
• Acheter une batterie ayant une plus grande autonomie par rapport à la batterie standard (paragr. 14.1).

7.2.2 Comment retiret recharger la batterie

1. Appuyer sur le bouton de verrouillage situé sur la batterie (Fig. 14.A) et retarder la batterie (Fig. 14.B);
2. insérer la batterie (Fig. 15.A) dans le logement du chargeur de batterie (Fig. 15.B);
3. Brancher le chargeur de batterie (Fig. 15.B) à une prise de courant, dont la tension correspond à celle indiquée sur la plaque.
4. Proceder à la recharge complète en suivant les instructions de la notice du chargeur de batterie.

REMARQUE

La batterie est munie d'une protection qui empêche son rechargement si la température ambiente n'est pas comprise entre 0^ et +45^

REMARQUE

La batterie peut etre rechargée a tout moment,meme partiellement, sans aucun risque de I'abimer.

7.2.3 Remontage de la batterie sur le sac porte-batteries

Lorsque la recharge est terminée :

1. Retirer la batterie (Fig. 16.A) de son logement dans le chargeur de batterie (en évitant de la laisser longtemps sous charge une fois la recharge terminée);
2. Debrancher le chargeur de batterie (Fig. 16.B) du réseau électrique.
3. Insérer la batterie (Fig. 4) dans un des logements du sac porte-batteries en la poussant à fond jusqu'à entendre un déclic qui la verrouille en place et assure son contact électrique.

7.3 NETTOYAGE DE LA MACHINE

A la fin de chaque session de travail, nettoyer soigneusement la machine de la poussière et des débris.

• Pour réduire le risque d'incendie, débarrasser la machine, et en particulier le moteur, des résidus de feuilles et de branches.
• Toujours nettoyer la machine après utilisation en utilisant un chiffon propre et humide imbibé de dédTergent neutre.
• Enlever toute trace d'humidité en utilisant un chiffon doux et sec. L'humidité peut entraîner des risques de chocolélectrique.
• Ne pas utiliser des détergents agressifs ou des solvants pour nettoyer les éléments en plastique ou les poignées.
• Ne pas utiliser de jets d'eau et éviter de mouiller le moteur et les composants électriques.
• Pour éviter la surchauffe et l'endommagement du moteur, s'assurer toujours que les grilles d'aspiration de l'air de refroidissement soient nettoyées et libres de tous détritus.

7.4 NETTOYAGE ET LUBRIFICATION DE L'ORGANE DE COUPE

Après chaque session de travail, il est opportun de nettoyer et lubrifier les lames pour en augmenter l'efficacité et la durée :

DANGER

Ne pas toucher l'organe de coupe tant que la machine n'est pas débranchée du sac porte-batteries et que l'organe de coupe n'est pas complètement arrêté.

1. Placer la machine en position horizontal et bien en appui sur le sol.
2. Nettoyer les lames à l'aide d'un chiffon sec et utiliser une Brosse si la saleté est persistante.
3. Lubrifier les lames en appliquant u légère couche d'huile spécifique,

non-polluant de préférence, le long du bord supérieur de la lame.

7.5 ÉCROUS ET VIS DE FIXATION

• Maintainir les écrous et les vis bien serrés, de façon à ce que la machine fonctionne toujours en toute sécurité.
• Vérifier régulierement si les poignées sont solidement fixées.

Ne pas toucher l'organe de coupe tant que la machine n'est pas débranchée du sac porte-batteries et que l'organe de coupe n'est pas complètement arrêté.

Si utilisées conformément aux instructions, les lames ne demandentaucun entretien ou aucune intervention d'affutage.

8.1.1 Contrôle

DANGER

Vérifier périodiquement si les lames ne sont pas piées, endommagées ou usées et si les vis sont bien serrées.

Aucun ajustement de la distance entre les lames n'est nécessaire, le jeu étant préréglé en usine.

8.1.2 Affutage

L'affutage est nécessaire lorsque le rendement de coupe diminue et que les branches ont tendance à se coincer souvent.

ATTENTION

Il ne faut jamais réparer la lame, mais il est nécessaire de la replacer des que l'on note des débuts de rupture ou que la limite d'affutage est dépasse. Pour des raisons de sécurité, il est opportun que le remplacement soit effectué par un Centre spécialisé.

ATTENTION

Une lame dont les bords sont usés ne doit jamais être affuêtée, mais toujours replacée.

8.1.3 Replacement

DANGER

Il ne faut jamais réparer la lame, mais il est nécessaire de la replacer des que l'on note des débuts de rupture ou que la limite d'affutage est dépassee. Pour des raisons de sécurité, il est opportun que le remplacement soit effectué par un Centre spécialisé.

Cette machine prévoit l'emploi de lames reportant le code indiqué dans le tableau Données Techniques.

Étant donné l'évolution du produit, les lames citées dans le tableau « Caracteristiques techniques » pourrait être replacées dans le futur par d'autres lames, ayant des caractéristiques analogues d'interchangeabilité et de sécurité de fonctionnement.

9. STOCKAGE

DANGER

Les consignes de sécurité à respecter lors des opérations de stockage sont décrites au paragr. 2. Respecter scrupuleusement ces indications pour ne pas s'exposer à de graves risques ou dangers.

9.1 STOCKAGE DE LA MACHINE

Lorsque la machine doit etre stocke:

1. débrancher la machine du sac porte-batteries ;

2. Retirer la batterie de son logement et la recharger

3. appliquer la protection de lame;

4. Attendre à ce que le moteur soit convenablement refroidi.

5. Effectuer le nettoyage (paragr. 7.3).

6. Vérifier s'il n'y a pas de composants desserrés ou endommages;

7. Le cas échéant, remplacer les composants endommages et serrer les vis et les boulons évientuèlement desserrés ou contacter le centre d'assistance autorisé.

8. Stocker la machine :

9. dans un environnement sec ;

10. à l'abri des intempéries;
11. dans un endroit inaccessible aux enfants;
12. après avoir retiree les clés ou l outils utilisés pour I'entretien.

9.2 STOCKAGE DE LA BATTERIE

La batterie doit être conservée à l'objet, au frais et dans des environnementés sans humidité.

REMARQUE

En cas d'inactivité prolongée, recharger la batterie tous les deux mois pour prolonger sa durée.

À chaque fois qu'il est nécessaire de déplacer, soulever, transporter ou incliner la machine, il faut :

1. Arreter la machine;
2. Attendre l'arrêt de l'organe de coupe;
3. débrancher la machine du sac porte-batteries ;
4. Retirer la batterie de son logement et la recharger
5. appliquer la protection de lame;
6. Attendre à ce que le moteur soit convenablement refroidi;
7. porter des gants de travail robustes;
8. saisir la machine uniquement par les poignées et orienter le guide-chaine dans le sens opposé au sens de marche.

Pour transporter la machine avec un vehicule, il faut :

assurer convenablement la machine ;
- La positionner de façon à ce qu'elle ne représenté aucun danger.

11. ASSISTANCE ET RÉPARATIONS

Ce manuel fournit toutes les informations nécessaires au fonctionnement de la machine et à un entretien de base correct pouvant être effectué par l'utilisateur. Toutes les interventions de réglage et d'entretien qui ne sont pas décrites dans ce manuel doivent être exécutées par le concessionnaire ou un centre spécialisé disposant des connaissances et des équipements nécessaires pour que le travail soit exécuté correctement, en maintainant le niveau de sécurité et les conditions de la machine d'origine. Les opérations effectuees dans des structures inadéquates ou par des personnes non qualifiées entraînant la caducité de toute forme de garantie et de toute obligation ou responsabilité du fabricant.

• Seuls les ateliers d'assistance agregées peuvent effectuer les réparations et l'entretien sous garantie.
• Les ateliers d'assistance agreés utilisent exclusivement des pieces de rechange

d'origine. Les pieces de rechange et les accessoires d'origine ont ete develloppe specialement pour les machines.

• Les pieces de rechange et les accessoires non originaux ne sont pasapprovés, leur utilisation entraine la perte de validite de la garantie.
• Nous conseillons de confier la machine une fois par an à un atelier d'assistance/agree pour l'entretien, l'assistance et le contrôle des dispositifs de sécurité.

12. COUVERTURE DE LA GARANTIE

La garantie couvre tous les defaults des matériaux et de fabrication. L'utilisateur devra suivre attentivement toutes les instructions fournies dans la documentation ci-jointe.

La garantie ne couvre pas les dommages dus à :

• Manque de connaissance des documents d'accompagnement.
  Distraction.
• Emploi et montage improups ou non autorisés.
• Emploi de pieces de rechange non originales.
• Emploi d'accessoires non fournis ou nonapprovés par le fabricant.

La garantie ne couvre pas non plus :

• l'usure normale des consommables comme les roues, lames, boulons de sécurité et fils.
  L'usurenormale.

L'acheteur est protégé par ses propres bois nationales. Les droits de l'acheteur prévus par ses propres bois nationales ne sont aucunement limités par la presente garantie.

13. TABLEAU D'ENTRETIEN

Intervention Périodicité Remarques
MACHINE
Contrôle de l'état du cable de connexion du sac porte-batteries.	Avant chaque utilisation. -
Contrôle de toutes les fixations.	Avant chaque utilisation. par. 7.5
Contrôles de sécurité/Vérification des commandes.	Avant chaque utilisation. paragr. 6.2
Contrôle de la fixation des tiges.	Avant chaque utilisation. 4.3, 4.4
Vérification de l'état de charge de la batterie.	Avant chaque utilisation. *
Recharge de la batterie.	À la fin de chaque utilisation. paragr. 7.2.2 *
Nettoyage de la machine et du moteur.	À la fin de chaque utilisation. paragr. 7.3
Nettoyage et lubrification de l'organe de coupe.	À la fin de chaque utilisation. paragr. 7.4
Contrôle des dommages sur la machine. Si nécessaire, contacter le centre d'assistance agréé.	À la fin de chaque utilisation. -
Contrôle de l'organe de coupe.	À la fin de chaque utilisation. par. 8.1.1
Affutage de l'organe de coupe.	- par. 8.1.2	**
Remplacement de l'organe de coupe.	- par. 8.1.3	**

• Consulter la notice de la batterie/du chargeur de batterie.
  ** Opération qui doit être executée chez vous revendeur ou dans un centre spécialisé.

14. IDENTIFICATION DES ANOMALIES

PROBLÈME CAUSE	PROBABLE SOLUTIONS
1. Le moteur s'arrête pendant le travail.	Câble de connexion au sac porte-batteries non engagé correctement.	Vérifier le bon branchement du cable à la machine et au sac porte-batteries.
	Batterie mal logée.	Vérifier si la batterie est correctement logée dans le sac porte-batteries (paragr. 7.2.3).
	Batterie déchargeée.	Contrôler l'état de charge et recharger la batterie (paragr. 7.2.2), ou, le cas échéant, sélectionner une autre batterie.
	Machine endommagée.	Ne pas utiliser la machine. Débrancher la machine du sac porte-batteries et contacter un centre d'assistance.
2. L'organe de coupe ne tourne pas lorsque le levier de commande accélérateur (Fig. 7.A) et le levier de blocage (Fig. 7.B) sont actionnés.	Batterie absente ou mal logée.	Vérifier si la batterie est correctement logée (paragr. 7.2.3).
	Branchement au sac porte-batteries incorrect.	Vérifier si la machine est correctement branché au sac porte-batteries.
	Batterie déchargeée.	Vérifier l'état de chargement et recharger la batterie (paragr. 7.2.2).
	Sélecteur du sac porte-batteries sur « OFF ».	Vérifier si le sélecteur (Fig. 5.B) est situé sur une des batteries du sac porte-batteries.
	Levier de l'accélérateur défectueux ou machine endommagée.	Ne pas utiliser la machine. Arrêté immédiatement la machine, la débrancher du sac porte-batteries et contacter un centre d'assistance.
3. L'organe de coupe chauffe excessivement pendant le travail.	Lubrification des lames insuffisante.	Arrêté la machine, attendre l'arrêt de l'organe de coupe, débrancher la machine du sac porte-batteries, lubrifier les lames (paragr. 7.4).
4. L'organe de coupe entre en contact avec une ligne ou un cable électrique.	- NE PAS TOUCHER LA LAME PARCE QU'ELLE POURRAIT S'LECTRIFIER ET ÉTRE EXTREMEMENT DANGEREUSE! Saisir la machine uniquement par la poignée arrrière isolée et la déposer avec précaution loin de toute personne. Couper le courant qui alimente la ligne ou le cable sectionné et débrancher la machine du sac porte-batteries avant de libérer les dents de la lame.
5. L'organe de coupe entre en contact avec un corps étranger.	- Arrêté la machine, la débrancher du sac porte-batteries et : · vérifier les dommages ; · vérifier s'il y a des pieces desserrées et les serrer ; · procéder à la réparation ou au replACEMENT des pièces endommagées par des pièces de caractéristiques équivalentes.
6. Vous percevez des bruits et/ ou vibrations excessives pendant le travail.	Pièces dévissées ou endommagées.	Arrêté la machine, la débrancher du sac porte-batteries et : · vérifier les dommages ; · vérifier s'il y a des pieces desserrées et les serrer ; · procéder à la réparation ou au replACEMENT des pièces endommagées par des pièces de caractéristiques équivalentes.
7. La machine émet de la fumée durant son fonctionnement.	Machine endommagée. Ne pas utiliser la machine. Arrêté immeditatement la machine, la débrancher du sac porte-batteries et contacter un centre d'assistance.
8. L'autonomie de la batterie est insuffisante.	Conditions d'utilisation difficiles avec une plus grande absorption de courant.	Optimiser l'utilisation (paragr. 7.2.1).
	Batterie insuffisante par rapport aux exigences de travail.	Utiliser une deuxième batterie ou une batterie majorée (paragr. 15.1).
	Dégradation de la capacité de la batterie.	Acheter une nouvelle batterie.
9. Le chargeur de batterie n'effectue pas le rechargement de la batterie.	Batterie mal insérée dans le chargeur de batterie.	Contrôler que le branchement est correct (paragr. 7.2.3).
	Conditions environnementales non adéquates.	Effectuer la recharge dans un environment avec une température adéquate (voir la notice du chargeur de batterie).
	Contacts sales. Nettoyer les contacts.
	Absence de tension au chargeur de batterie.	Vérifier que la fiche est bien insérée et qu'il y a de la tension au niveau de la prise de courant.
	Chargeur de batterie défectueux.	Remplacer par une piece de rechange originale. Si le problème persiste, consulter la notice du chargeur de batterie.

Si les anomalies persistent après avoir appliqué les solutions décrites ci-dessus, contacter le concessionnaire.

15. ACCESSORIES SUR DEMANDE

15.1 BATTERIES

Des batteries de différentes capacités sont disponibles afin de satisfaire les exigences de travail spécifique. Les batteries homologues pour cette machine sont listedes dans le tableau « Données techniques »

15.2 CHARGEUR DE BATTERIE

Dispositif utilisé pour recharger la batterie : rapide (Fig. 17.A), standard (Fig. 17.B), dual (Fig. 17.C).

15.3 SAC PORTE-BATTERIES

Dispositif qui loge deux batteries et qui fournit le courant électrique nécessaire pour le fonctionnement de la machine. Il est équipé d'un cable de connexion à la machine (Fig. 1.L) et d'un sélecteur (Fig. 5.B) qui permet de couper l'alimentation (position « OFF ») ou de Sélectionner un des deux batteries (position « 1 » et « 2 »).

FR • Le contenu et les images du present manuel d'utilisation ont été réalisés pour le compte de ST. S.p.A. et sont protégés par un droit d'auteur - Toute reproduction ou modification non autorisée, même partielle, du document, est interdite.
