Type de produit	Table de cuisson encastrable
Marque	Maytag
Modèle	W10113901A
Largeur	76 cm (30 pouces)
Profondeur	51 cm (20 pouces)
Hauteur	5,6 cm (2,2 pouces)
Poids net	11 kg (24 lb)
Alimentation électrique	240 V ~, 60 Hz, 40 A
Nombre de foyers	4
Type de foyers	Radiants électriques
Matériau de la surface	Vitrocéramique
Dimensions de découpe	Largeur 71 cm, Profondeur 48 cm
Accessoires fournis	Planchette de remplissage, 2 brides de montage, 4 vis n°8-18 x 1/2"
Outillage nécessaire	Tournevis Phillips n°2, mètre ruban, perceuse, foret 1/8" (3 mm), pince, marqueur
Entretien	Nettoyer avec un produit spécifique pour vitrocéramique après refroidissement
Sécurité	Voyant de chaleur résiduelle, verrouillage des commandes
Garantie	1 an pièces et main-d'œuvre

FOIRE AUX QUESTIONS - W10113901A MAYTAG

Quels outils sont nécessaires pour installer la table de cuisson Maytag W10113901A ?

Vous aurez besoin d'un tournevis Phillips n°2 ou à embout carré n°2, d'un mètre ruban, d'une perceuse électrique, d'un foret de 1/8" (3 mm), d'une pince et d'un marqueur ou crayon.

Que faire si l'espace d'encastrement est plus profond que la dimension recommandée ?

Utilisez la planchette de remplissage fournie pour obturer l'espace. Elle peut combler des écarts de 38 mm, 57 mm ou 67 mm selon le côté du triangle utilisé.

Comment installer la planchette de remplissage ?

Déterminez la distance entre l'arrière de l'ouverture et l'avant du plan de travail, puis soustrayez 57,8 cm. Faites pivoter la planchette pour choisir le côté adapté, alignez-la avec l'arrière de l'ouverture, fixez les brides de montage avec les vis fournies, puis retirez le film protecteur de l'adhésif pour coller la planchette.

Comment plier les pattes des brides de montage ?

Pour un espace de 38 mm, pliez la patte à 45°. Pour 57 mm ou 67 mm, pliez à 90°. Utilisez une pince pour plier au niveau de l'encoche.

Quelles sont les dimensions de découpe recommandées pour cette table de cuisson ?

Les dimensions de découpe typiques sont 71 cm de largeur et 48 cm de profondeur. Vérifiez toujours les mesures exactes dans la notice avant de percer.

Puis-je installer cette table de cuisson sur un plan de travail en pierre ?

Oui, mais assurez-vous que le plan de travail peut supporter le poids et que la découpe est parfaitement adaptée. Utilisez la planchette de remplissage si nécessaire.

Comment nettoyer la surface vitrocéramique ?

Attendez que la table refroidisse, puis utilisez un nettoyant spécifique pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives.

Que faire si la table de cuisson ne chauffe pas ?

Vérifiez d'abord que l'alimentation électrique est bien branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez un professionnel.

Où trouver la notice d'utilisation complète ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com en recherchant le modèle Maytag W10113901A.

La table de cuisson est-elle livrée avec un câble d'alimentation ?

Oui, le câble d'alimentation est inclus. L'installation électrique doit être réalisée par un électricien qualifié conformément aux normes locales.

MODE D'EMPLOI W10113901A MAYTAG

pour cuisine encastrée

Outillage et pieces

Rassembler les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outillage nécessaire

Tournevis Phillips n° 2 ou tournevis à embout carré n° 2
Metre ruban
Perceuse électriche
Foret de 1 / 8'' (3 mm)
■Pince
■Marqueur ou crayon

Pieces fournies

Planchette de remplissage
2 brides de montage
4 vis n° 8-18 x 1/2"

REMARQUE: Cette planchette de replissage n'est utilisé que lorsque la profondeur de l'espace d'encastrement de la cusinière est supérieure à la dimension recommandaee.

Installation de la planchette de replissage

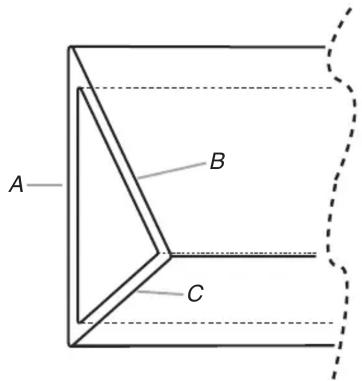

1. On peut utiliser la planchette de replissage pour obturer un espace de 25% (67 mm), 21/4 (57 mm), ou 11/2 (38 mm).

A. 25 % " (67 mm)
B. 21 / 4'' (57 mm)
C. 1 12'' (38 mm)

On recommende d'installer la planchette de remplissage en affreusement avec le plan de travail; cependant ceci n'est pas indispensable.

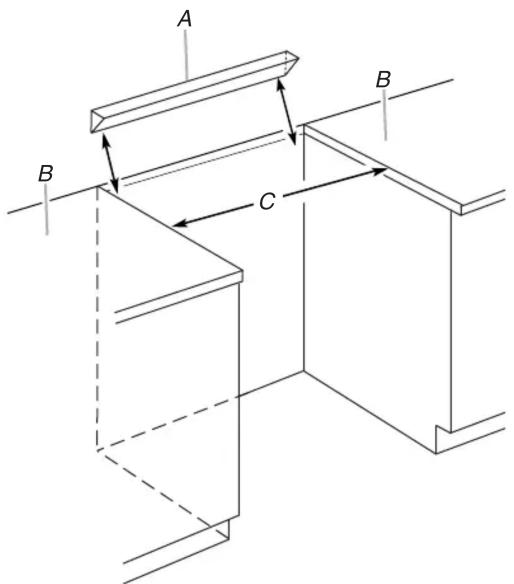

1. Détérminer la distance approximative entre l'arrière de l'ouverture découverte dans le plan de travail et la cusinière encastrable : mesurer la distance entre l'arrière de l'ouverture découverte dans le plan de travail et l'avant du plan de travail, et déduire 22% (57,8 cm) de cette dimension.

2. Faire pivoter la planchette de replissage pour déterminer quel côte du triangle s'adapte le moyen à l'espace à obturer.

3. Aligner les rives de la planchette de replissage avec l'arrière de l'ouverture découvert dans le plan de travail et avec les cotsés de l'ouverture découvert dans le plan de travail. Veiller à ce que la rive arrière de la planchette de replissage soit en affreument avec la rive arrière de l'ouverture découvert dans le plan de travail.

A. Planchette de replissage
B. Plan de trabajo
C. Ouverture découvert dans le plan de travail

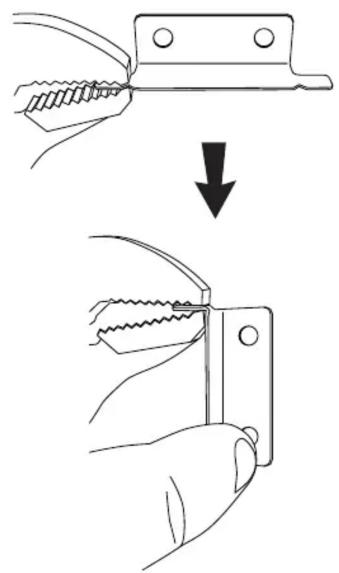

1. Placer une bride de montage à chaque extrémité de la planchette de replissage, sur la face inférieure (selon l'orientation d'installation可以选择). Utiliser une pince pour plier la patte inférieure de chaque bride au niveau de l'encoche (la patte doit tener lieu de support pour la face inférieure de la planchette de replissage). En présence d'un espace à obturer de 214 " (57 mm) ou 268 " (67 mm), on doit plier la patte de la bride à un angle de 90^ . En présence d'un espace à obturer de 112 " (38 mm), on doit plier la patte de la bride à un angle de 45^ .

REMARQUE: Si la bride n'est pas en affreurement avec le côté du placard, utiliser une plaquette de bois pour combler l'espace; il peut alors être nécessaire d'employer des vis plus longues.

Si la dimension de l'espace à obturer est 1 12 (38 mm), fixer les brides sur la face de 2 % (67 mm). Si la dimension de l'espace à obturer est 2 14 (57 mm), fixer la bride sur la face de 2 % (67 mm). Si la dimension de l'espace à obturer est 2 % (67 mm), fixer la bride sur la face de 2 14 (57 mm).

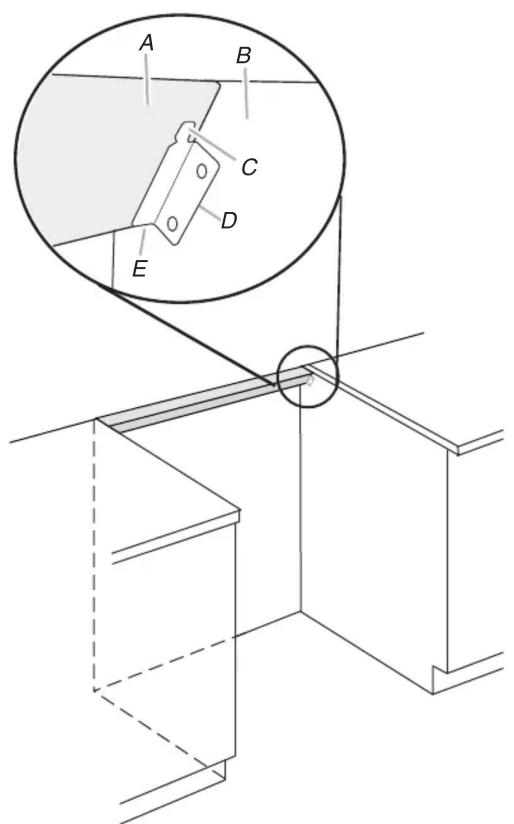

A. Planchette de replissage
B. Côté du placard
C. Patte de la bride de montage
D. Bride de montage
E. Patte piée de la bride de montage, pour support

1. Marquer la position des trous sur le côté de chaque placard, pour la fixation des brides.
2. Percer les troux nécessaires aux emplacements marqués. Fixer les brides sur les côtés des placards - utiliser les quatre vis n° 8-18 x 12 " fournies.
3. Œter la feuille de protection de l'adhésif pour exposer la face adhésive de chaque bride. Appliquer la surface de la planchette de replissage sur l'adhésif de chaque bride de montage (la face appropriée de la planchette de replissage).
4. Executer le processus normal d'installation de la cusinière. Voir les instructions d'installation de la cusinière encastrée.
