Type de produit	Panneau anti-éclaboussure
Marque	Maytag
Modèle	W10655450
Catégorie	Accessoire de cuisine
Usage prévu	Installation murale derrière une cuisinière ou table de cuisson
Largeur	30 pouces (environ 76,2 cm)
Hauteur	7 3/8 pouces (environ 18,7 cm)
Matériau	Acier inoxydable
Poids	Environ 2,3 kg (estimation)
Couleur	Acier inoxydable brossé
Alimentation	Aucune (accessoire non électrique)
Spécifications d'installation	Vis fournies : 8-18 x 1/2" et 10-12 x 2" ; supports muraux inclus
Outils requis	Perceuse, foret 1/8", ruban à mesurer, niveau, détecteur de poteaux, tournevis Phillips
Nombre de supports muraux	2 (pour modèle 30")
Entretien	Nettoyage avec détergent doux ou nettoyant pour acier inoxydable ; éviter abrasifs
Sécurité	S'installer sur des poteaux muraux ; appareil doit être horizontal
Pièces détachées	Supports muraux et vis de rechange disponibles auprès du fabricant
Réparabilité	Pas de pièces réparables par l'utilisateur ; remplacement du panneau si endommagé

FOIRE AUX QUESTIONS - W10655450 MAYTAG

Ce panneau anti-éclaboussure est-il compatible avec toutes les cuisinières Maytag ?

Il est conçu pour les cuisinières et tables de cuisson encastrées de style commercial de 30 pouces de large. Vérifiez les dimensions de votre appareil.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret de 1/8", d'un ruban à mesurer, d'un niveau, d'un détecteur de poteaux et d'un tournevis Phillips.

Comment nettoyer le panneau anti-éclaboussure ?

Utilisez un détergent liquide doux ou un nettoyant pour acier inoxydable comme le KitchenAid® Stainless Steel Cleaner. Rincez et séchez avec un chiffon doux sans charpie. Évitez les tampons abrasifs.

Puis-je peindre le panneau anti-éclaboussure ?

Non, la peinture n'est pas recommandée car elle pourrait s'écailler et nuire à la protection contre les éclaboussures.

Le panneau est-il livré avec des vis ?

Oui, des vis 8-18 x 1/2" et 10-12 x 2" sont fournies pour la fixation.

Quelle est la hauteur de montage recommandée ?

Le bord inférieur doit être à 1 3/8" en dessous de la hauteur de la cuisinière. Les supports se placent à 6 3/8" au-dessus de cette ligne inférieure.

Faut-il fixer le panneau dans des poteaux muraux ?

Oui, pour une installation sûre, les supports doivent être vissés dans des poteaux muraux. Utilisez un détecteur de poteaux pour les localiser.

Le panneau résiste-t-il à la chaleur ?

Il est en acier inoxydable et conçu pour résister à la chaleur normale dégagée par une cuisinière, mais ne doit pas être en contact direct avec des flammes.

Comment enlever le panneau si nécessaire ?

Dévissez les vis du bas et soulevez le panneau pour le décrocher des supports muraux.

Où puis-je trouver des pièces de rechange ?

Contactez le service client de Maytag ou consultez le site officiel pour commander des supports ou des vis de rechange.

MODE D'EMPLOI W10655450 MAYTAG

Utilisation et entretien / Instructions d'installation

Table of Contents/Table des matieres

INSTALLATION REQUIREMENTS....1 EXIGENCES D'INSTALLATION....3

Utilisation et entretien / Instructions d'installation

Table des matieres

EXIGENCES D'INSTALLATION....3

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outillage nécessaire

• Perceuse
• Foret de 1/8"

• Ruban à mesurer

• Niveau
  • Détecteur de poteaux structuraux
  • Tournevis cruciforme Phillips

Pièces fournies

• Panneau anti-éclaboussure
• Supports muraux
- Vis 8-18 x 12 "
- Vis 10-2 x 2"

Dimensions du panneau anti-éclaboussure

A. Largeur du panneau, 30"
B. Hauteur du panneau, 7 3/8"

Exigences d'emplacement

Le panneau anti-éclaboussure peut être installé sur le mur du fond, derrière une cuisinière ou une table de cuisson encastrée de style commercial. L'appareil doit être horizontal dans le sens latéral et en profondeur.

INSTRUCTIONS D'INSTALLATION

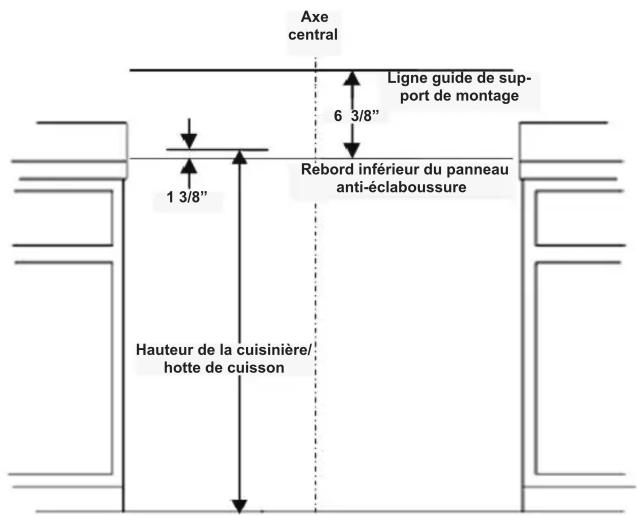

Marquage des lignes guide

1. Tracer une petite ligne sur le mur du fond, à la hauteur de la cuisinière ou de la table de cuisson.
2. Mesurer 1 3/8" vers le bas à partir de cette ligne et tracer une ligne horizontale sur toute la longueur de l'espace d'installation. Cette ligne marque le bord inférieur du panneau anti-éclaboussure.
3. Placer l'arête du rebord inférieur le long de la ligne marquant le bord inférieur du panneau anti-éclaboussure. Aligner le centre du panneau anti-éclaboussure avec le centre de l'appareil. Repérer chaque trou de montage (2 emplacements) avec un crayon. Mettre le panneau de côté.
4. Mesurer 6 3/8" vers le haut à partir de la ligne marquant le bord inférieur du panneau anti-éclaboussure et tracer une ligne horizontale sur toute la longueur de l'espace d'installation. Cette ligne marque la position où les supports de montage sont fixés au mur.

Axe central Ligne guide de support de montage 6 3/8" Rebord inférieur du panneau anti-éclaboussure 1 3/8" Hauteur de la cuisinière/hotte de cuisson

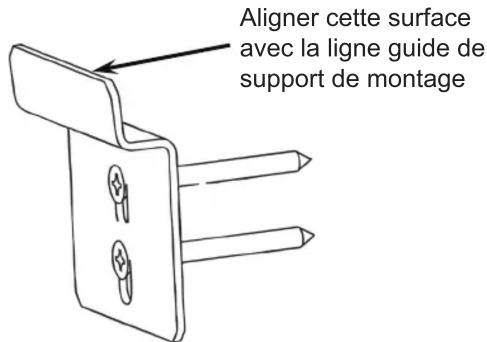

Installation des supports de montage

1. Utiliser un détecteur de poteaux structuraux pour localiser dans la zone d'installation les limites des poteaux du colombage mural.
2. Marquer la position du centre de chaque poteau du colombage et tracer l'axe vertical de chacun.
3. Aligner le haut du support de montage mural à la ligne guide de support de montage à la section "Marquage des lignes guide".
4. Centrer un support le long de l'axe de chaque poteau de colombage mural.
5. Fixer chaque support au mur à l'aide de deux vis 10-12 x 2" (incluses dans l'ensemble). Au moins deux supports de montage doivent être installés pour les modèles de 30".

Aligner cette surface avec la ligne guide de support de montage

Installation du panneau anti-éclaboussure

1. Accrocher le rebord à l'arrière du panneau anti-éclaboussure aux supports de montage fixés au mur.
2. Centrer le panneau anti-éclaboussure et aligner les deux trous du bas avec les repères au mur tracés dans la section "Marquage des lignes guide".
3. Fixer le support au mur à l'aide des deux vis 10-12 x 2" à travers les trous en bas du rebord.

UTILISATION ET ENTRETIEN DU PANNEAU ANTI-ÉCLABOUSSURE

Nettoyage général

Ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d'acier, de chiffons de lavage rudes ou d'essuie-tout abrasifs. Des dommages peuvent survenir, même en cas d'utilisation limitée ou ponctuelle. Frotter dans la direction du grain pour éviter les dommages.

Méthode de nettoyage :

• Nettoyant et poli pour acier inoxydable KitchenAid® : Utiliser le produit de nettoyage conformément aux instructions présentées sur l'étiquette.
• Détergent liquide ou nettoyant tout-usage : Rincer à l'eau propre et sécher avec un chiffon doux sans charpie.
