Caractéristiques Techniques	Stylo 3D avec technologie d'impression par extrusion de filament thermoplastique.
Dimensions	Dimensions compactes pour une prise en main facile.
Poids	Léger, facilitant la manipulation prolongée.
Type de Filament	Compatible avec divers types de filaments (PLA, ABS, etc.).
Température de Fonctionnement	Température réglable pour différents matériaux.
Utilisation	Idéal pour les artistes, designers et amateurs de modélisme.
Maintenance	Nettoyage régulier de la buse recommandé pour un fonctionnement optimal.
Sécurité	Utiliser sous la supervision d'un adulte pour les enfants.
Informations Générales	Vérifier la compatibilité des filaments avant l'achat.

FOIRE AUX QUESTIONS - Stylograf 3D LOGICOM

Comment installer le LOGICOM Stylograf 3D ?

Pour installer le LOGICOM Stylograf 3D, commencez par brancher l'appareil à une source d'alimentation. Ensuite, installez le logiciel fourni sur votre ordinateur en suivant les instructions à l'écran. Assurez-vous que le stylo est bien chargé avant de commencer.

Pourquoi le stylo ne s'allume-t-il pas ?

Si le stylo ne s'allume pas, vérifiez qu'il est correctement chargé. Assurez-vous également que le câble de chargement est bien connecté. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment connecter le LOGICOM Stylograf 3D à mon ordinateur ?

Pour connecter le LOGICOM Stylograf 3D à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité au stylo et l'autre à un port USB libre sur votre ordinateur. Le logiciel devrait détecter automatiquement l'appareil.

Le stylo ne dessine pas correctement, que faire ?

Si le stylo ne dessine pas correctement, vérifiez que la pointe est propre et en bon état. Assurez-vous également que vous utilisez le bon type de filament. Si nécessaire, effectuez une calibration du stylo via le logiciel.

Comment changer le filament du LOGICOM Stylograf 3D ?

Pour changer le filament, retirez l'ancien filament en le tirant doucement. Ensuite, insérez le nouveau filament dans l'entrée prévue et poussez-le jusqu'à ce qu'il atteigne la buse. Suivez les instructions du logiciel pour finaliser le chargement.

Quels types de filament sont compatibles avec le LOGICOM Stylograf 3D ?

Le LOGICOM Stylograf 3D est compatible avec les filaments PLA et ABS. Assurez-vous de choisir un filament de bonne qualité pour obtenir les meilleurs résultats.

Comment résoudre les problèmes de connexion avec le logiciel ?

Si vous rencontrez des problèmes de connexion avec le logiciel, vérifiez que le stylo est bien connecté via USB et que le logiciel est à jour. Redémarrez l'application et, si nécessaire, redémarrez votre ordinateur.

Où puis-je trouver des tutoriels pour le LOGICOM Stylograf 3D ?

Des tutoriels vidéo et des guides d'utilisation sont disponibles sur le site officiel de LOGICOM ainsi que sur des plateformes de partage de vidéos comme YouTube. Vous y trouverez des conseils pour débuter et améliorer vos compétences.

MODE D'EMPLOI Stylograf 3D LOGICOM

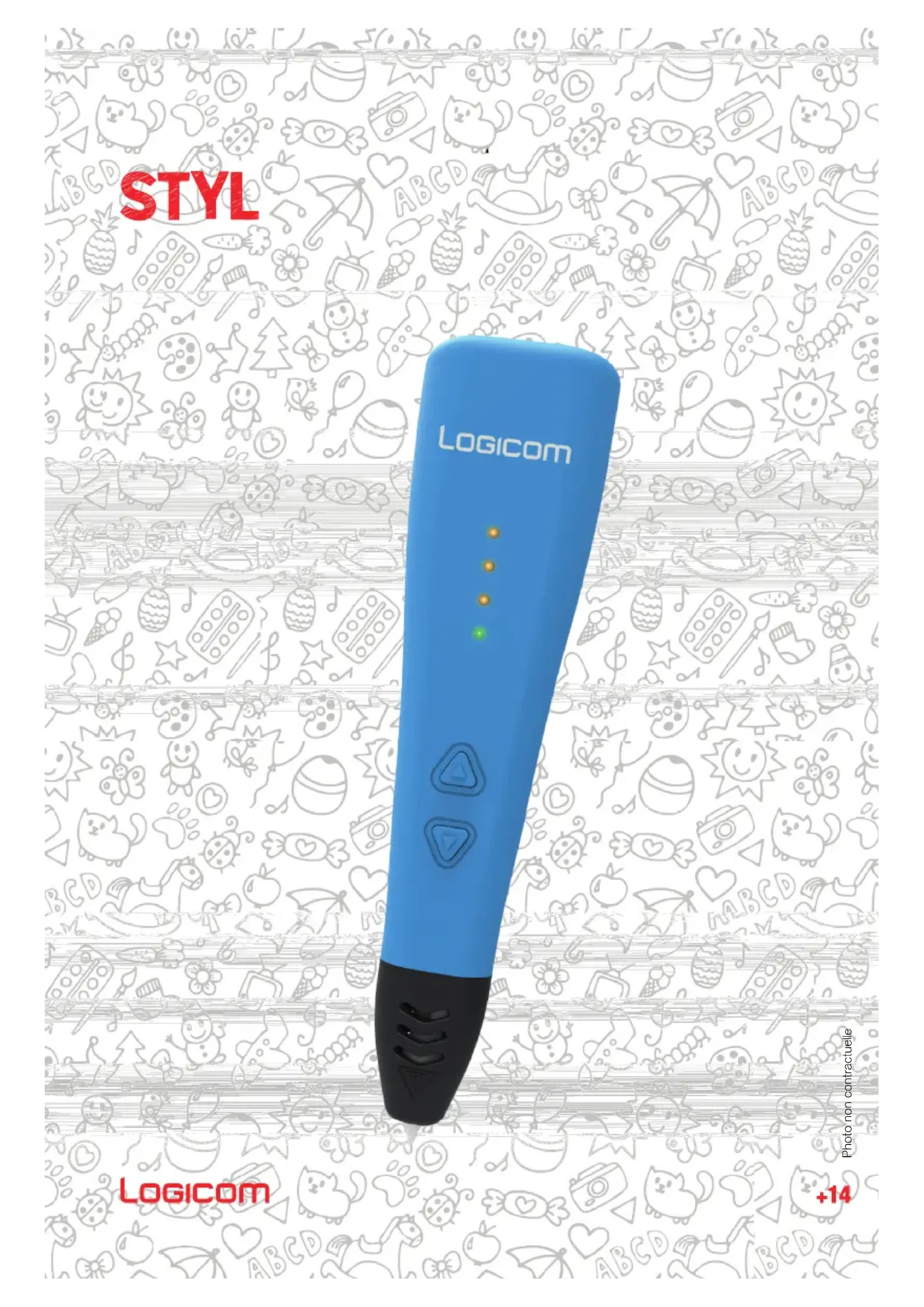

Photo non contractuelle2

AVERTISSEMENT ET PRÉCAUTIONS D’UTILISATION

• Ce produit n’est pas un jouet.

• Il ne convient qu’aux personnes âgées de plus de 14 ans.

• Les enfants doivent utiliser ce produit sous la supervision d’un adulte.

• Attendre que la pointe du stylo ait refroidie avant de ranger l’appareil.

• Conserver hors de la portée des enfants.

ATTENTION: RISQUE DE BRÛLURES

• Ne pas toucher la pointe du stylo 3D avec la main ou toute autre partie du corps. Celle-ci peut être très chaude et provoquer des brûlures !

• Ne pas toucher le filament immédiatement après avoir été extrait du stylo.

• En cas de brûlures, prévenir immédiatement le médecin.

• Ne pas mettre le stylo dans la bouche.

• Ne pas mettre la pointe à proximité ou en contact avec des matières inflammables. La pointe pourrait endommager les surfaces peintes, les plastiques et le tissu si elle est laissée en contact direct avec ces matériaux.

• Informer votre entourage lorsque vous utilisez l’appareil, afin que personne ne touche l’embout.

• Si le stylo émet de la fumée noire ou brune, cesser immédiatement d’utliliser le stylo, le débrancher et laisser refroidir.

• Tenir le stylo 3D à distance de l’eau ou de tout autre liquide.

• Ne pas insérer autre chose que du filament à l’intérieur du stylo. Vous pouvez utiliser du filament PLA ou ABS. Veillez à suivre les indications de chauffe du constructeur car la température varie selon le matériau.

• Logicom recommande d’utiliser uniquement les filaments commercialisés sous sa marque. L’utilisation d’autres filaments peut endommager l’appareil et provoquer des émanations de fumée toxique.

• Logicom ne peut être tenu responsable de l’utilisation de filaments fournis par un autre fabricant que Logicom.3

PARAMÈTRES ET CARACTÉRISTIQUES

• Mode de déchargement: moulage par extrusion thermofusible

• Type de moulage: moulage en trois dimensions (3D)

• Plage d’impression: illimitée

• Vitesse d’alimentation: ajustable

• Matériaux d’impression: PLA, ABS

• Paramètres électriques: DC5V 2A 10W

• Diamètre de l’embout: 0.7mm

• Diamètre du filament: 1.75mm

• Température de chauffe pour filament: PLA à 190°C / ABS à 210°C

• Dimensions produit: 150*38*23 mm

• Le filament est extrudé automatiquement sans aucune action pendant plus de 2 minutes.

Stylograf 3D + 9m de filament PLA (3 x 3m) + Câble USB + Support de stylo + Support de dessin transparent + Guide complet comprenant une vingtaine de modèles (3 niveaux de difficulté)456

2. Commencer par remplir toutes les formes suivantes (commme

un coloriage), à plat, sur le support de dessin en appuyant sur le bouton Marche Avant du stylo pour extruder de la matière et en arrêtant d’appuyer pour stopper l’extrusion. Conseil: tenir le stylo bien droit (perpendiculaire à la feuille au maximum) afin d’éviter que la pointe du stylo ne se retrouve collée à la matière encore chaude.

3. Attendre que la matière refroidisse avant de décoller chaque

forme du support transparent. PENDENTIFS78910 LUNETTES

1. Suivre les mêmes étapes qu’au niveau précédent.

2. Procéder à l’assemblage des pièces les unes avec les autres en

ajoutant de la matière sur l’une des pièces et coller l’autre partie pendant que la matière est encore chaude. OU coller les 2 parties à plat, puis ajouter de la matière à la jonction pour pouvoir plier la branche.

MODÈLES - NIVEAU MOYEN

Coller chaque branche de chaque côté de la monture, et voilà, les lunettes sont prêtes à être mises sur le bout de ton nez !11

1. Commencer par remplir toutes les formes suivantes (commme

un coloriage), à plat, sur le manuel en appuyant sur le bouton Marche Avant du stylo pour extruder de la matière et en arrêtant d’appuyer pour stopper l’extrusion. Conseil: tenir le stylo bien droit (perpendiculaire à la feuille au maximum) afin d’éviter que la pointe du stylo ne se retrouve collée à la matière encore chaude.

2. Attendre que la matière refroidisse avant de décoller chaque

3. Assembler les formes pour construire un vélo. Pour assembler

les pièces ensemble selon les numéros indiqués, mettre une pointe de filament sur l’une des deux pièces puis coller l’autre partie pour les maintenir ensemble.

1. Remplir les formes en suivant

2. Procéder à l’assemblage

des 2 pièces en insérant la numéro 2 sur la numéro 1, les 2 pièces s’imbriquent. Tu peux réaliser des tours de magie !14

1. Remplir les formes en suivant les traits et réaliser 4 fois les 5 parties

de la Tour Eiffel et 1 seule fois les carrés (paliers).

2. Assembler les 4 parties semblables pour créer chaque étage et

les coller de chaque côté du carré. Les pièces semblables doivent également être assemblées les unes avec les autres.

3. En faire de même pour chaque étage.

1. Remplir les formes en suivant les traits: l’hélice, la forme

principale (n°2), les 2 formes similaires (n°3), les petites ailes (n°4) et les grandes ailes (n°5). Attention: les rectangles gris des deux formes n°3 doivent rester vides et les pointillés bleus des deux formes n°5 indiquent les positions d’encollage des formes n°3.

2. Une fois que toutes les formes sont réalisées, passer à

l’assemblage. Placer l’hélice au bout du nez de l’avion (forme principale portant le n°2).

3. Coller chacune des petites ailes sur les côtés de la forme n°2

4. En faire de même avec les grandes ailes (couleur jaune).

5. Insérer les formes n°3 de chaque côté de la forme principale

Nous, LOGICOM SA – 55 rue de Lisbonne – 75008 PARIS, déclarons que la présente déclaration de conformité est établie sous notre seule responsabilité : Marque : LOGICOM Nom commercial : STYLOGRAF 3D Type: Stylo pour impression 3D Auquel se réfère cette déclaration est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive EMC (2014/30/UE) en application aux normes harmonisées pertinentes suivantes : EN 55032:2015 - EN 55024:2010+A1 :2015 EN 61000-3-2:2014 - EN 61000-3-3:2013 Ainsi qu’aux exigences essentielles des règlements et directives suivantes : RoHs 2011/65/UE : Relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. REACH Régulation N°1907/2006 : Concernant l’enregistrement, l’évaluation et l’autorisation des substances chimiques, ainsi que les restrictions applicables à ces substances. LOGICOM ne saurait être tenu responsable des modifications apportées par l’utilisateur et leurs conséquences, qui pourraient notamment affecter la conformité du produit avec le marquage CE, toute modification non autorisée du produit annule cette déclaration de conformité. Paris, le 18/07/2017 Bernard BESSIS Président Directeur Général RECYCLAGE Le symbole indiqué ici et sur l’appareil signifie que l’appareil est classé comme un équipement électrique ou électronique et qu’il ne doit pas être mis au rebut avec d’autres déchets ménagers ou commerciaux en fin de vie. La directive DEEE 2012/19/EU (directive relative aux déchets d’équipements électriques et électroniques) a été instaurée pour recycler les appareils à l’aide des techniques de récupération et de recyclage les plus performantes, afin de minimiser les effets sur l’environnement, traiter les substances dangereuses et éviter les décharges de plus en plus nombreuses. Lorsque vous n’utilisez plus l’appareil mettez-le au rebut ainsi en respectant les processus de recyclage locaux. Pour de plus amples informations, contactez les autorités locales ou le revendeur de l’appareil.19

CHAMP D’APPLICATION DE LA GARANTIE

En cas de problèmes : Un formulaire de contact ainsi qu’une FAQ complète sont disponibles dans la rubrique support de notre site internet : www.logicom-europe.com Si aucune de ces plateformes n’a solutionné votre problème, veuillez contacter votre revendeur. Pour des raisons de sécurité, seule notre station technique est habilitée à intervenir sur nos produits, dans cette optique nous ne fournissons aucune pièce détachée. La garantie fournisseur LOGICOM est valable pour un usage normal du produit tel qu’il est défini dans le cadre de la notice d’utilisation. Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l’appareil. En particulier, la garantie ne s’applique pas si l’appareil a été endommagé à la suite d’un choc ou d’une chute, d’une fausse manœuvre, d’un branchement non conforme aux instructions mentionnées dans la notice, de l’effet de foudre, de surtension secteur, d’une protection insuffisante contre la chaleur, l’humidité ou le gel. La garantie s’étend uniquement à la France Métropolitaine.

• La garantie ne couvre pas les manuels d’utilisation, ni les applications, réglages, contenus ou données quel qu’il soit.

• La garantie ne couvre pas l’usure normale du produit. (Buse, connecteur de charge…)

• La garantie ne couvre pas toute détérioration du produit due à une mauvaise utilisation, y compris notamment ceux causés par des objets, une pression, une chute.

• La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d’emploi stipulées dans le manuel d’utilisation.

• La garantie ne couvre pas les défauts occasionnés au produit par un autre produit connecté ou utilisé avec, un accessoire par Logicom.

• La garantie ne couvre pas le produit ou ses accessoires s’il a été démonté ou modifié d’une quelconque façon.

• La garantie ne couvre pas les dommages effectués sur le produit dus à une exposition à l’humidité, à des conditions ce chaleur ou froid extrêmes, à la corrosion, à l’oxydation, avec tout liquide quel qu’il soit.

• La garantie ne couvre pas les dommages occasions aux produits par l’utilisation de filament ABS ou PLA de marques autres que LOGICOM. En tout état de cause, la garantie légale pour vices cachés s’appliquera conformément aux articles 1641 et suivants du Code Civil et L.211-1 et suivants du code de la consommation. Fabriqué en RPC © 2017 Logicom SA.
