Silver 100 7G - Haut-parleur MONITOR AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque passive 2 voies
Marque	Monitor Audio
Modèle	Silver 100 7G
Réponse en fréquence	35 Hz - 35 kHz
Sensibilité (2,83 V @ 1 m)	87,5 dB
Impédance nominale	8 Ohms
Niveau de pression acoustique maximal	106 dB
Puissance admissible RMS	120 W
Amplification recommandée RMS	40 - 120 W
Fréquence de coupure	2,3 kHz
Dimensions (H x L x P)	377 x 230 x 332 mm
Poids unitaire	9,4 kg
Type d'alimentation	Passive (aucune) - alimentée par amplificateur externe
Connectique	Bornes à vis uniques (compatible bi-câblage)
Entretien et nettoyage	Dépoussiérage régulier avec un chiffon doux et sec. Éviter les produits nettoyants.
Conseils de sécurité	Placer sur une surface stable, à l'abri des sources de chaleur et de l'humidité.
Réparabilité	Réparation par un professionnel agréé. Pas de pièces détachées fournies.
Contenu de la boîte	Enceinte, grille avant, plaques de stabilisation, pointes et pieds, notice d'utilisation.
Positionnement recommandé	Stéréo 2.0 (paire) ou surround 5.1/7.1. Voir guide de placement.
Assemblage des pieds	Modèles Silver 200/300/500 avec plaques de mise à niveau. Non applicable pour Silver 100.
Informations générales	Conçu et fabriqué au Royaume-Uni. Garantie 5 ans.

FOIRE AUX QUESTIONS - Silver 100 7G MONITOR AUDIO

Comment brancher le haut-parleur Silver 100 7G à un amplificateur ?

Utilisez des câbles d'enceinte de bonne qualité. Connectez le fil positif (+) à la borne rouge et le fil négatif (-) à la borne noire. Assurez-vous que l'amplificateur est éteint lors du branchement.

Quelle est l'impédance du Silver 100 7G ?

L'impédance nominale est de 8 Ohms, compatible avec la plupart des amplificateurs Hi-Fi.

Quelle puissance d'amplificateur est recommandée ?

La puissance RMS recommandée est comprise entre 40 et 120 W. Un amplificateur de 50 à 100 W par canal est idéal.

Peut-on utiliser le Silver 100 comme enceinte surround ?

Oui, il peut être utilisé en enceinte surround dans un système 5.1 ou 7.1. Placez-le à hauteur d'oreille, de côté ou derrière l'auditeur.

Comment nettoyer les enceintes Silver 100 ?

Dépoussiérez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Retirez la grille délicatement pour nettoyer le boîtier.

Le haut-parleur nécessite-t-il un rodage ?

Il est conseillé une période de rodage d'environ 20 à 50 heures d'écoute à volume modéré pour que les suspensions se détendent et que le son s'améliore.

Puis-je bi-câbler ou bi-amplifier le Silver 100 7G ?

Oui, les bornes sont prévues pour le bi-câblage ou bi-amplification. Retirez les ponts métalliques et connectez les câbles séparément.

Quelle est la distance minimale par rapport au mur ?

Pour éviter des réflexions indésirables, placez l'enceinte à au moins 20 cm du mur arrière et à plus de 50 cm des murs latéraux.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions des câbles, l'état de l'amplificateur (mise sous tension, sélection de source) et que le volume n'est pas au minimum. Testez avec une autre source.

Comment fixer les pointes de découplage ?

Les pointes sont fournies avec des écrous de blocage. Vissez-les dans les inserts sous l'enceinte, puis ajustez la hauteur pour mettre à niveau. Utilisez les embouts caoutchouc si nécessaire.

MODE D'EMPLOI Silver 100 7G MONITOR AUDIO

eepn

SSESS

OIDANOW

W

EN	Frequency Response	Sensitivity (2.83v @ 1m)	Nominal Impedance	Maximum SPL (Single)	Power Handling R.M.S	Recommended Amp Requirements R.M.S	Crossover Frequency	External Dimensions (inc. out-rigger plates, grille and feet + spikes where fitted) (H x W x D)	Weight
FR	Réponse en fréquence	Sensibilité (2.83v @ 1m)	Impédance nominale	SPL maximum	Puisance nominale RMS	Configuration amplificateur RMS recommendée	Fréquence de crossover	Dimensions externes (incluant les plaques de balancier, grille et pieds + pointes) (H x L x P)	Poids du produit
IT	Risposta in frequence	Sensibilità (2.83v @ 1m)	Impedenza nominale	SPL massimo	Tenuta di potenza RMS	Requisiti consigliati amplificatore RMS	Frequenza di crossover	Dimensioni esterne (inclusi stabilizatori, griglia e punte e piedini) (A x L x P)	Peso del prodotto
DE Frequenzbereich		Empfindlichkeit (2.83v @ 1m)	Nennimpedance	Max. Schaldruckpegel	Leistungsfähigkeit (RMS)	Empfohende Verstärker-Anforderungen RMS	Übergangsfre-quenz	Außenabmessungen (einschließlich Auslegerplatten, Gitter und FußBé+Stiftes) (H x B x T)	Produktgewicht
ES	Respuesta de fréncia	Sensibilitad (2.83v @ 1m)	Impedancia nominal	SPL(Maximo Potencia (R.M.S))		Requisitos de amplificador recommends R.M.S	Frecuencia de separación	Diminiones externas (con placas estabilizadoras, reijillas y pies+puntas) (Al x An x P)	Peso del producto
PT	Frequência de resposta	Sensibilitad (2.83v @ 1m)	Impedência nominal	SPL maximo	Potência de audio (RMS)	Requisitos de amplificação recommends (RMS)	Frequência de crossover	Dimensores externas (inclindo extensores lateralis, greha e pes+espigoes) (A x L x P)	Peso do produit
NL	Frequentiere-spons	Gevoileigheid (2.83v @ 1m)	Nominaile impedante	Maximum SPL Vermogen (R.M.S.)		Aanbevolen versterk-erverelisten (R.M.S.)	Crossoverfre-quente	External afmetingen (inclusief stelplaten, grille en voetjes+spijkers) (H x B x D)	Gewicht product
CN	频率响应	灵敏度 (2.83v @ 1m)	标称阻抗最大声压级功率容量 R.M.S 建议功放要求 R.M.S 分音频率					外部尺寸(含外伸支架及螺纹组件+脚钉)(高x宽x长)	重量
RU	ЧастOTьй диалдзон	Чувсвп. (2.83v @ 1m)	Соютимленим Мас. 3b. Давлие мошонст (RMS)			Рекоменованая мошонст удиителя	Частота крочевера	Габары, вklочая onopryno п militу, ргьишны (В x Ш x Г)	Bec
JP	周波数応答	感度 (2.83v @ 1m)	公称/in毛泽东	最大SPL	電力处理 (R.M.S)	推獎ア��ル要件 (R.M.S)	克ロスロー/周波数	外部寸法（アウ�ガーマ�ーと部部+スイカを含む） (高さ×幅×奥行)	製品重量
AR	العربية الحرفية (2.83v @ 1m)	العربية الحرفية (2.83v @ 1m)	العربية الحرفية (2.83v @ 1m)	العربية الحرفية (2.83v @ 1m)	العربية الحرفية (2.83v @ 1m)	العربية الحرفية (2.83v @ 1m)	العربية الحرفية (230000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	(العربية الحرفية (23000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzZZzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz. Zwetastrze wymiary (wraz z wysiagsnikami, nózkami i kolcami (H x W x D)	Waga Produktu
Silver 50	47 Hz - 35 kHz	86dB	8 Ohms	104dB	100 W	40 - 100 W	2.6 kHz	284 x 165 x 272 mm 11 7/64 x 6 1/2 x 10 3/8#	5.6 kg 12 lb 6 oz
Silver 100	35 Hz - 35 kHz	87.5dB	8 Ohms	106dB	120 W	40 - 120 W	2.3 kHz	377 x 230 x 332 mm 14 3/4 x 9 1/6 x 13 5/64#	9.4 kg 20 lb 12 oz
Silver 200	34 Hz - 35 kHz	87.5dB	8 Ohms	108dB	150 W	60 - 150 W	2.7 kHz	930 x 254 x 329 mm 36 39/64 x 10 x 12 01/64#	13.7 kg 30 lb 3 oz
Silver 300	31 Hz - 35 kHz	87.5dB	8 Ohms	110dB	200 W	80 - 200 W	750Hz & 2.8 kHz	1045 x 274 x 389 mm 41 9/64 x 10 25/32 x 15 5/6#	19.3 kg 42 lb 9 oz
Silver 500	27 Hz - 35 kHz	90.5dB	8 Ohms	111dB	250 W	80 - 250 W	800Hz & 2.7 kHz	1095 x 319 x 389 mm 43 7/64 x 12 9/16 x 15 5/6#	22.5 kg 49 lb 9 oz
Silver C250	65 Hz - 35 kHz	88.5dB	8 Ohms	110dB	150 W	80 - 200 W	650 Hz & 3.3 kHz	206 x 481 x 272 mm 8 7/64 x 18 15/16 x 10 45/64#	10.6 kg 23 lb 6 oz

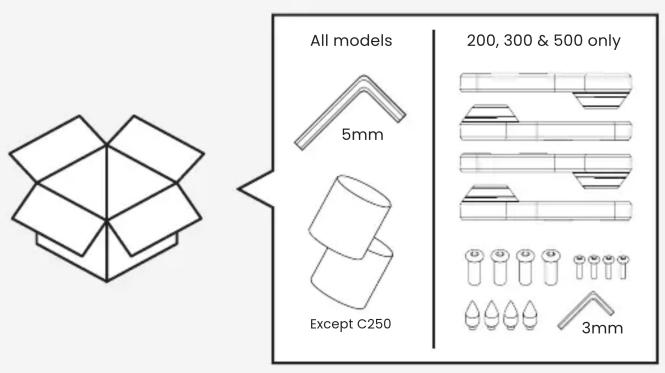

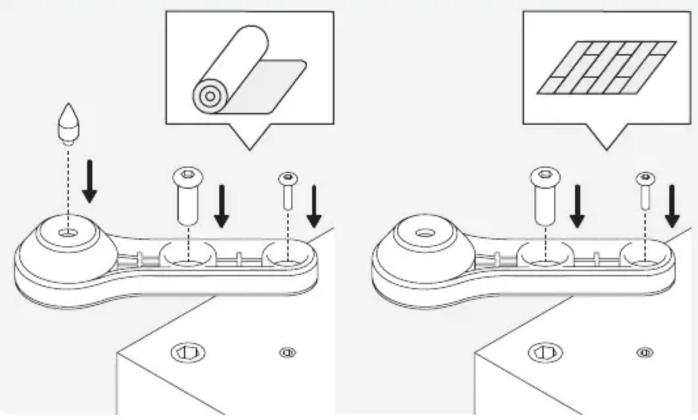

Unboxing Assembling Feet (200, 300 & 500 models of

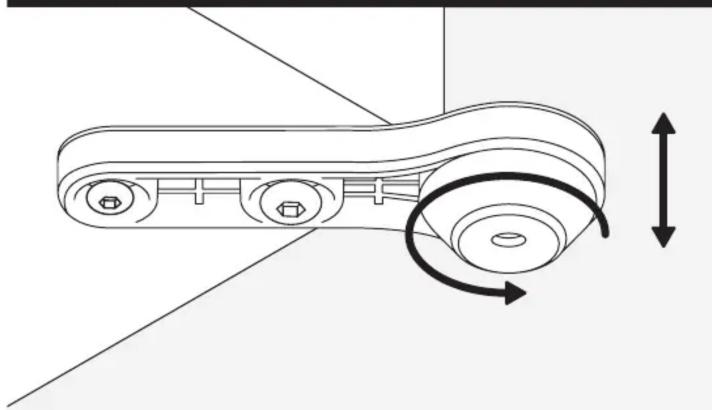

Leveling feet

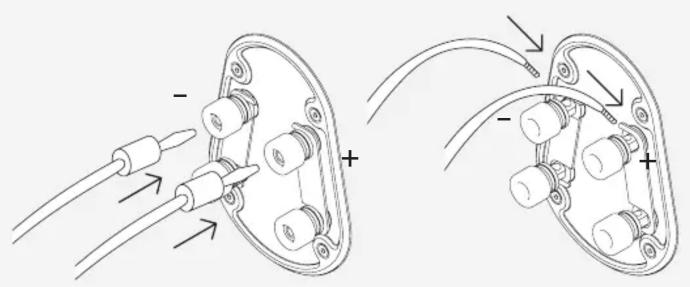

Wiring to an amplifier

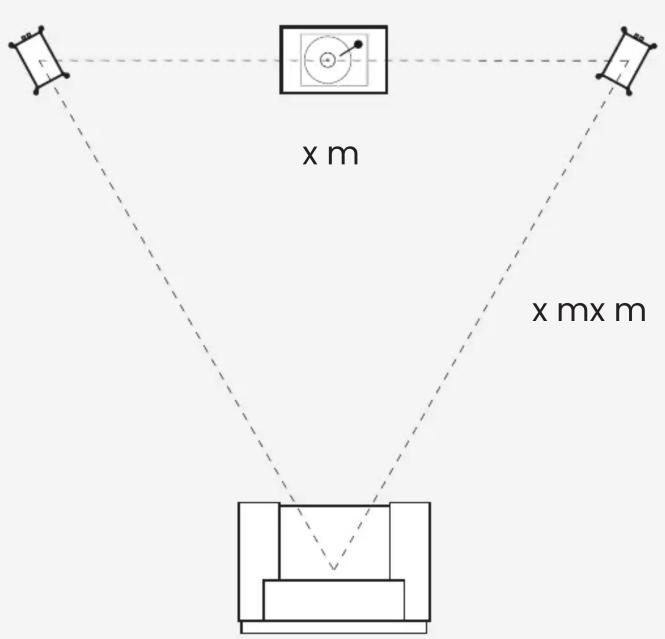

Positioning speakers for 2 channel stereo (2.0) Positio

Learn more about speaker placement at monitoraudio.com/support/faq

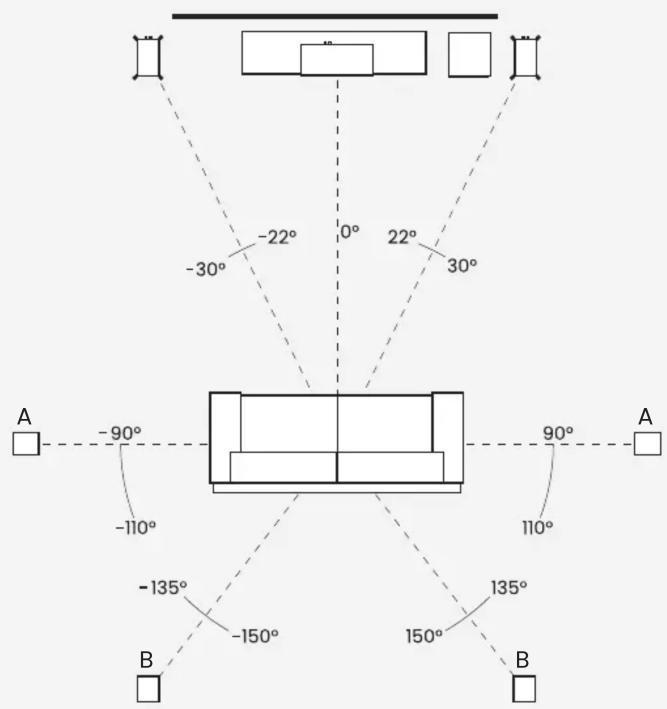

ng speakers for surround sound (5.1 / 7.1)

$$ 7. 1 = A + B $$

$$ 5. 1 = A $$
