ProSafe GS116v2 - Commutateur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Gigabit Ethernet non géré
Modèle	ProSafe GS116v2
Marque	NETGEAR
Nombre de ports	16 ports RJ-45 10/100/1000 Mbps
Alimentation	Adaptateur secteur : 12 V CC, 1 A, 12 W max
Consommation électrique	9,5 W max
Dimensions (L × P × H)	286 × 101 × 27 mm
Poids	895 g
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10 à 90 % HR, sans condensation
Type de câble recommandé	Catégorie 5e ou supérieure pour Gigabit
Montage mural	Possible (kit de fixation non inclus)
Voyants lumineux	Voyant d'alimentation (vert) ; voyants de port : liaison (vert fixe pour 10/100/1000 Mbps) et activité (vert clignotant)
Enregistrement produit	Via application NETGEAR Insight (iOS/Android)
Garantie	Garantie constructeur (activation via enregistrement)
Informations réglementaires	Consulter la déclaration de conformité UE sur netgear.com
Utilisation	Intérieur uniquement
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits liquides

FOIRE AUX QUESTIONS - ProSafe GS116v2 NETGEAR

Comment installer le commutateur ProSafe GS116v2 ?

Branchez l'adaptateur secteur au commutateur et à une prise électrique. Connectez vos appareils à l'aide de câbles Ethernet sur les ports RJ-45. Observez les voyants pour vérifier l'état des liaisons.

Comment interpréter les voyants du commutateur ?

Le voyant d'alimentation est vert si l'appareil est sous tension. Pour chaque port, le voyant gauche est vert continu pour une liaison 100 Mbit/s, le droit pour 10 Mbit/s. Les deux voyants verts fixes indiquent 1000 Mbit/s. Clignotement vert signifie activité réseau.

Puis-je monter le commutateur au mur ?

Oui, le commutateur peut être fixé au mur, mais le kit de fixation murale n'est pas inclus. Utilisez des vis adaptées (non fournies).

Comment enregistrer mon commutateur NETGEAR ?

Téléchargez l'application NETGEAR Insight sur votre smartphone iOS ou Android. Ouvrez l'application, connectez-vous ou créez un compte, puis appuyez sur Register any NETGEAR device. Scannez le code-barres ou saisissez le numéro de série situé sous le commutateur.

Quel type de câble Ethernet utiliser pour une connexion Gigabit ?

Il est recommandé d'utiliser un câble de catégorie 5e (Cat 5e) ou supérieure pour obtenir des performances optimales en Gigabit Ethernet.

Le commutateur est-il compatible avec les appareils Apple ?

Oui, le ProSafe GS116v2 est un commutateur standard sans configuration. Il fonctionne avec tout appareil réseau utilisant Ethernet, y compris les Mac, PC, imprimantes, etc.

Quelle est la consommation électrique du commutateur ?

La consommation maximale est de 9,5 W. L'adaptateur secteur fournit 12 V CC à 1 A (12 W max).

Où trouver le support technique NETGEAR ?

Rendez-vous sur http://www.netgear.com/support/ pour enregistrer votre produit, télécharger les manuels et obtenir de l'aide.

Puis-je utiliser le commutateur à l'extérieur ?

Non, le commutateur est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité ni aux intempéries.

Comment nettoyer le commutateur ?

Débranchez l'appareil, puis essuyez la surface avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

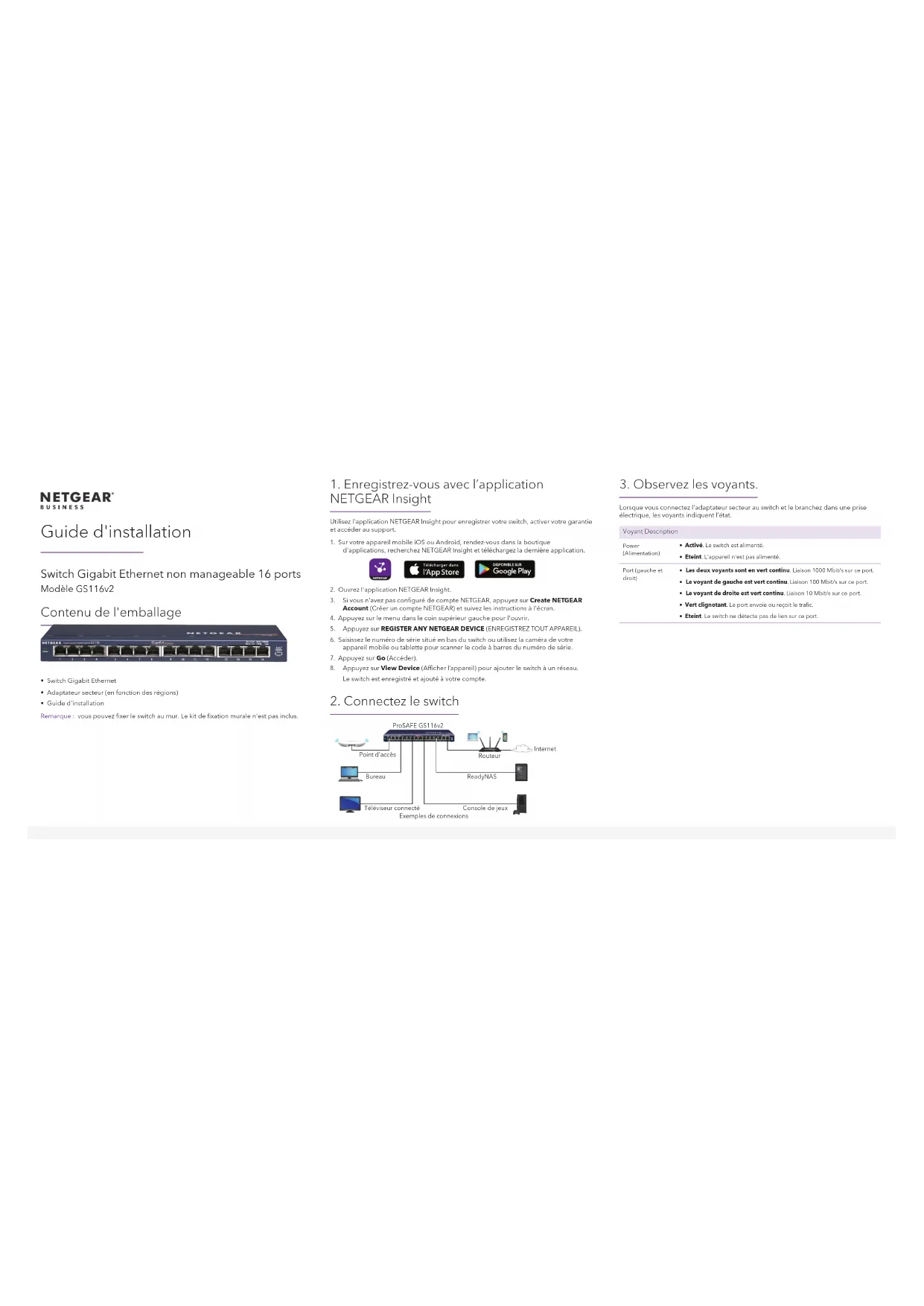

MODE D'EMPLOI ProSafe GS116v2 NETGEAR

Guide d'installation

• Switch Gigabit Ethernet
• Adaptateur secteur (en fonction des régions)

Guide d'installation

Remarque : vous pouvez fixer le switch au mur. Le kit de fixation murale n'est pas inclus.

1. Enregistrez-vous avec l'application NETGEAR Insight

Utiliszer e application NETGEAR Insight pour enregistrer votre switch, activer votre garantie et acceder au support.

1. Sur uneagine mobile iOS ou Android, rendez-vous dans la boutique d'applique, recherche NETGEAR Insight et teléchargue la dernière application.

1. Ouvrez I'application NETGEAR Insight.
2. Si vous n'avez pas configuré de compte NETGEAR, appuyez sur Create NETGEAR Account (Créer un compte NETGEAR) et suive les instructions à l'écran.
3. Appuyez sur le menu dans le coin supérieur gauche pour l'ouvrir
4. Appuyez sur REGISTER ANY NETGEAR DEVICE (ENREGISTREZ TOUT APPAREIL).
5. Saisissez le nombre de série situé en bas du switch ou utilisez la camera de votre
   apparell mobile ou tablette pour scanner le code a barres du numero de 7 . Apparateur Sc ( App.sc)
6. Appuyez sur View Device (Afficher l'article) pour ajouter le switch à un réseau. Le switch est enregistré et ajoute à vous compte.

2. Connectez le switch

3. Observe les voyants.

Lorsque vous connectez? 'adaptateur secteur au switch et le branchez dans une prise électrice, les voyageurs indiquent l'état.

1.2.1.3.4.1.1.1

Power Active. Le switch est alimenté.

(Alimentation)

Port (gauche et

droit)

Eteint. L'appareil n'est pas alimenté.
- Les deux voyants sont en vert continu. Liaison 1000 Mbit/s sur ce port.
Le voyant de gauche est vert continu. Liaison 100 Mbit/s sur ce port.
Levoyant de droite est vert continu. Liaison 10 Mbit/s sur ce port.
- Vert clignotant. Le port envoie ou reçoit le traffic.
- Eteint. Le switch ne détecte pas de lien sur ce port.

\section*{Caracteristiques techniques}

Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T

Cable réseau Nous vous recommendons d'utiliser un cable de catégorie 5e (Cat 5e) ou supérieure pour les connexions Gigabit Ethernet.

Ports 16

Adaptateur secteur Entree CC de 12 W au maximum et de 12 V à 1 A

Consommation electrique 9,5W max.

Poids 895 g

Dimensions: (L × P × H) 286 ~mm × 101 ~mm × 27 ~mm

Température de 0 à 50 °C

fonctionnement

Humidité de 10 à 90 % d'humidité relative, hors condensation fonctionnement

Assistance

Noux vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur http://www.netgear.com/support/ pour enregistrer votre produit,=outen de laidae, acceder aux tellechargesments et aux manuels de l'utiliser les plus récients, et rejoindre le cas d'une commande de commande d'utilisant uniquement les ressources d'assistance officielles de NETGEAR.

Pour les informations à propos de la conformité règlementaire, y compris la Déclaration de conformité pour l'UE, rendez-vous sur https://www.netgear.com/about/regulatory/. Avant de brancher l'alimentation, reportez-vous au document de conformité légaire.

N'utilise pas ce périmétrie à l'extérieur. Si vous connectez des cables ou des apparèls situés à l'extérieur à cet apparéil, consultez https://kb.netgear.com/000057103 pour liée des informations sur la sécurité et la garantie.

201-2578601

Juillet 2019 © NETGEAR, Inc., NETGEAR et le logo NETGEAR sont

des marques commerciales de NETGEAR, Inc. Toutes

les marques commerciales autres que NE IGEAR sont utilise la description de l'information sur le

utilises a des fins de reference uniquement.

NETGEAR, Inc.

350 East Plumeria Dri

San Jose, CA 95134

Etats-Unis

NETGEAR INTERNATIONAL LTD
